热端加热组件安装在 A1 系列打印机工具头下端,位于喷嘴后侧,它的作用是固定热端并为热端加热。
热端加热组件在使用过程中,可能会因为打印异常、拆装等出现线缆断裂、结构件损坏以及加热功能失效等情况,此时为保证打印机的正常工作,需要进行更换。
型号 | 位置 | 规格/图纸 | 型号 | 位置 | 规格/图纸 | ||
螺丝A |
BT1.6*6 B00255 |
USB 线缆(4PCS) | 螺丝B |
M2*2.5 B00222 |
涡流线圈(2PCS) |
|
|
螺丝C |
BT2*5 B00219 |
挤出主板 (3PCS+1PCS) |
螺丝D |
BT3*12 B00206 |
挤出机(上) (2PCS) |
|
|
螺丝 E |
BT2.3*7 B00246 |
挤出机(下) (2PCS) |
|
螺丝F |
BT2.6*5 B00204 |
加热组件 (3PCS) |
|
重要提醒 !
在对打印机及其电子设备(包括工具头线缆)进行任何维护工作之前,请关闭打印机电源并断开电源连接,以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时,请先确认热端和热床的温度,避免在高温状态下操作,如果必须在高温状态下操作,请佩戴好隔热手套,以确保安全有效地执行维护工作。
如果您对本指南有任何疑问,请点击这里提交工单,我们将及时回复并为您提供所需的帮助。
1. 如果打印机已上料,请操作打印机进行退料,然后按下左后侧开关按钮关机,关闭打印机,。
1. 从侧面用力按压工具前盖,左侧注意避开热端散热风扇,解锁并移除工具头前盖;用手扣热端硅胶套侧面的凸起,移除热端硅胶套
2. 解除热端锁扣,后用手握住热端上部的散热片,将热端移除
用 H1.5 内六角扳手移除 4 颗螺丝 A,将 USB 线缆从工具头上断开
1. 通过工具头后盖下方的缺口,将工具头后盖打开
2. 用镊子向后方推动两侧的线盖,移除线盖,注意不要损伤内部的线缆
挤出主板上各个接口连接的电子元器件如图所示:
1-热端加热组件 2-进料霍尔板 3-USB连接线 4-挤出电机(此时已断开) 5-热端冷却风扇
6-蜗流线圈 7-部件冷却风扇
1. 根据图示,依次断开加热组件(1)、挤出电机(4)、冷却风扇(5)和热端风扇(7)4个连接器,使用 H1.5 内六角扳手拧下 2 颗螺丝 B,松开蜗流线圈连接线(6)
注意:蜗流线圈连接线固定螺丝体积较小,拆卸后需使用镊子从主板上取下,请妥善保管;如在拆卸过程中出现螺丝丢失,请联系我们的客户服务团队请求帮助。
2. 用 H1.5 内六角扳手拧下 3 颗螺丝 C,取出挤出主板;注意不要用力拉扯,以防进料霍尔板排线断裂
3. 向下打开固定卡扣,解锁并断开霍尔传感器板排线,移除挤出主板
使用 H2.0 内六角扳手拧下 2 颗螺丝 D 和 2 颗螺丝 E,整体移除挤出机组件
使用 H2.0 内六角扳手拧下 3 颗螺丝 F,使用镊子从卡扣中取出热端加热组件连接线,移除热端加热组件
使用 H2.0 内六角扳手锁紧 3 颗螺丝 F,将新的热端加热组件固定到工具头支架上,使用镊子将热端加热组件连接线安装回右侧卡扣中固定
1. 将挤出机组件安装到滑车支架上,确保涡流线圈、进料霍尔板和挤出电机连接线没有被挤压
2. 在组件上方锁紧 2 颗螺丝 D,在下方锁紧 2 颗螺丝 E,固定挤出机组件;使用镊子将蜗流线圈连接线安装回左侧卡扣中固定
1. 将进料霍尔板连接线安装回挤出主板并锁紧卡扣,避让其他连接线,将挤出主板安装到工具头后端,使用锁紧 3 颗螺丝 C 固定主板
2. 锁紧两颗螺丝B固定蜗流线圈连接线;依次将热端风扇、部件冷却风扇、挤出电机和加热组件连接线安装到对应的主板接口上,完成所有连接线的安装
1. 使用平头镊子整理连接线,检查线缆连接情况;检查线盖卡扣位置,确定安装方向
注意:安装时应注意线盖方向,线盖双卡扣一侧应当朝向工具头后侧
2. 分别将两侧线盖从后端滑入安装,将工具头后盖按压安装
1. 用手握住热端上部的散热片,将热端喷嘴安装到加热组件上,扣紧热端锁扣
2. 安装热端硅胶套,将工具头前盖按压安装
根据线槽方向,将 USB 线缆从工具头上方通孔连接到工具头主板上,锁紧 4 颗螺丝 A 固定,完成安装
注意:该 USB 连接线为特殊定制,不支持反向插入,也不能使用普通 USB 线缆代替;如发生损坏或丢失,建议联系官方客服获得专业技术支持。
1. 连接电源线,启动打印机,确认能正常启动机器

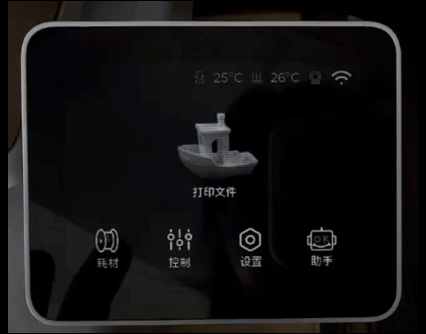

2. 在打印机显示屏操作,运行设备校准,确认热端加热组件、冷却风扇、挤出机等均可正常工作
我们希望这份指南为您提供了有效的信息,并真实地帮助了您。
如果您对本文中描述的过程有任何疑虑或疑问,您可以在开始操作前联系我们的客户服务团队。 我们随时准备为您提供帮助并回答您的任何问题。
