¶ 工具头
本文提供 A1 系列工具头拆解和组装的相关指引和注意事项，在此拆解过程中涉及的可更换配件的拆装也可参考本文进行处理。
¶ 配件清单
以下是本指引会涉及到的售后单品物料。
| 名称 | 实物照片 |

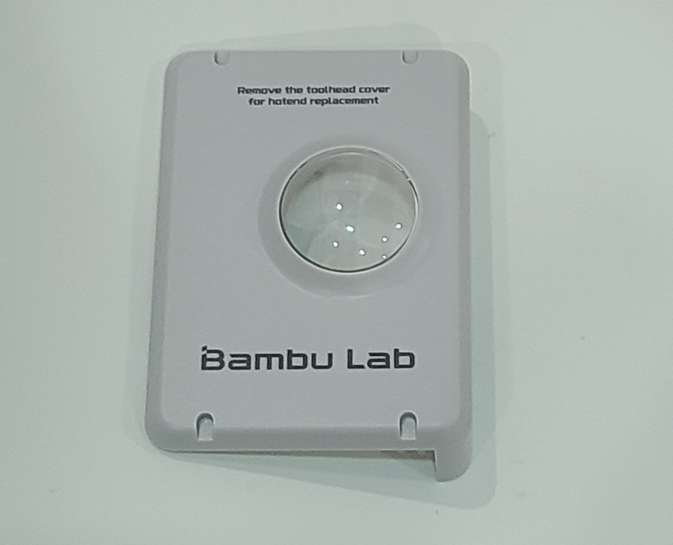

| A1 系列工具头前盖 |
 |

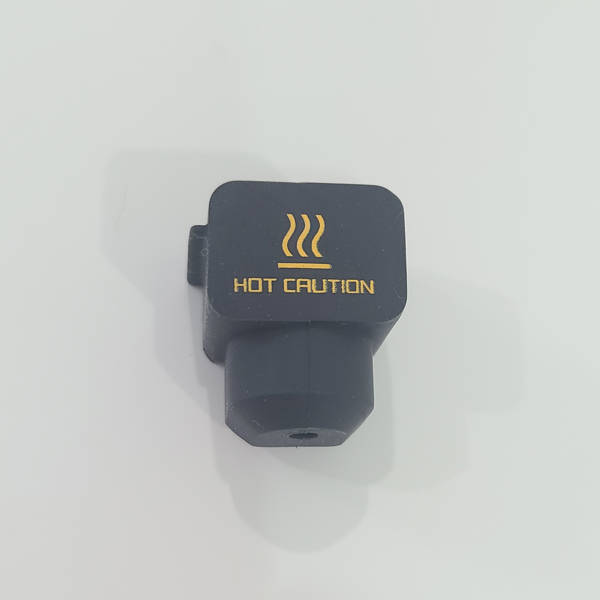

| 热端硅胶套 |
 |
| 喷嘴组件 |
 |

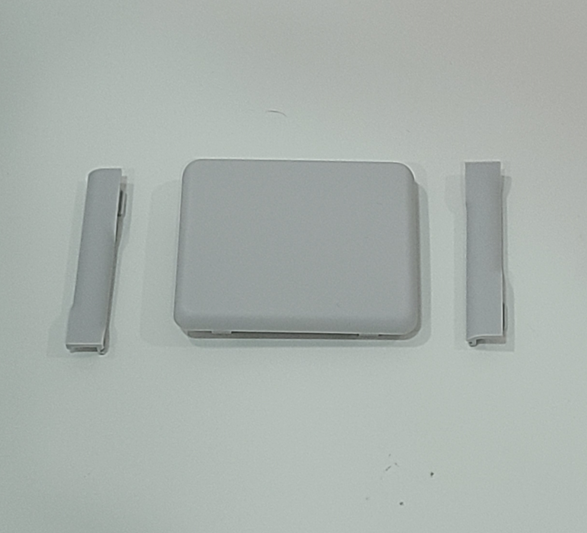

| A1 系列工具头后盖 |
 |

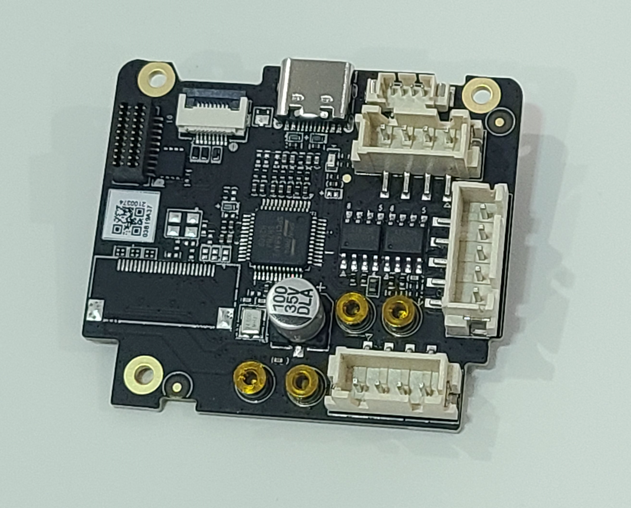

| A1 mini 挤出主板 |
 如果 A1 更换了 A1mini 的挤出主板，升级固件时可能会出现失败。如果出现这种情况，请点击这里提交服务工单联系售后团队解决。 |

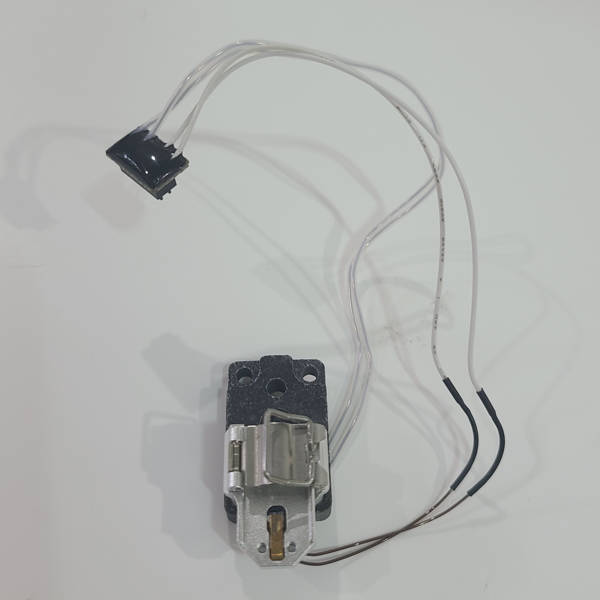

| 热端加热组件 |
 |
| 部件冷却风扇 |
 |
| 热端风扇 |
 |

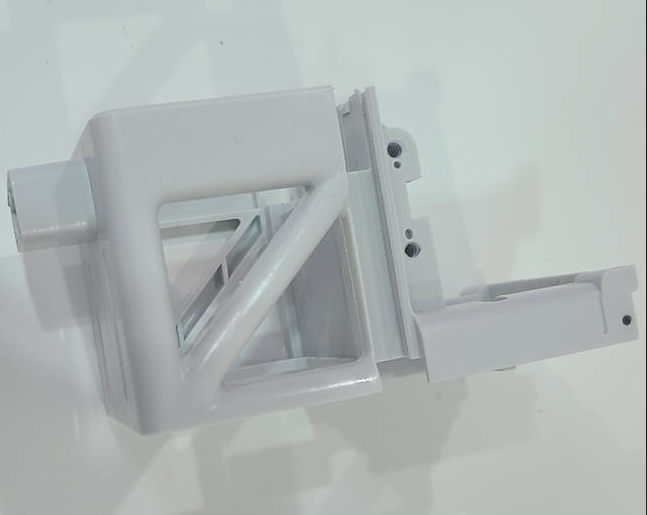

| A系列工具头滑车 |
 |
¶ 组件清单
需要继续拆解但不在本文进行处理的组件。
| 序号 | 描述 | 实物图片 |

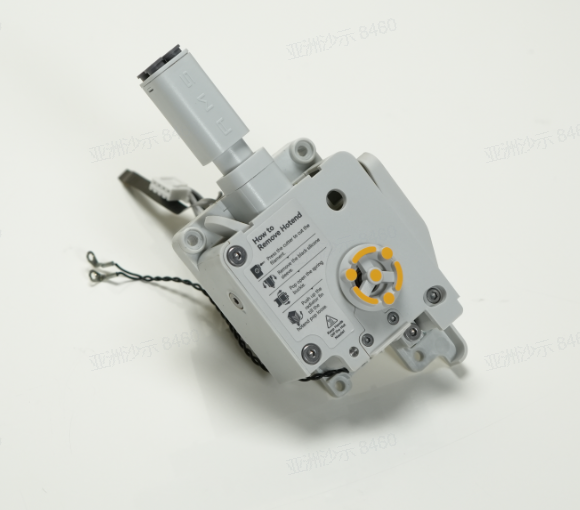

| 1 | 挤出模块 |
 |
¶ 螺丝清单
| 型号 | 位置 | 规格/图纸 | 型号 | 位置 | 规格/图纸 | ||
| 螺丝A |
BT1.6*6 B00255 |
USB线（4PCS） | 螺丝B |
M2*2.5 B00222 |
线圈（2PCS） |
 |
|
| 螺丝C |
BT2*5 B00219 |
挤出主板+部件冷风扇 (3PCS+1PCS) |
螺丝D |
BT3*12 B00206 |
挤出机（上） (2PCS) |
 |
|
| 螺丝E |
BT2.3*7 B00246 |
挤出机（下） (2PCS) |
|
螺丝F |
BT2*4 B00238 |
热端风扇 (2PCS) |
 |
| 螺丝G |
BT2*5 B00220 |
部件冷却风扇 （2PCS） |
 |
螺丝H |
BT2.6*5 B00204 |
加热组件 (3PCS) |
 |
| 螺丝I |
M3*14 B00209 |
防转片 (1PCS) |
 |
螺丝J |
BT3*7 B00274
|
皮带张紧端盖 (4PCS) | |
| 螺丝K |
M3*8 B0061 |
工具头支架 (4PCS) |
如果您想了解更多关于我们螺丝的信息，请参考 A1系列螺丝包
¶ 工具
- 平头镊子
- H1.5/H2.0 内六角扳手
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击提交服务工单，我们将及时回复并为您提供所需的帮助。
¶ 拆装视频
¶ 拆解指引
¶ 步骤1：移除喷嘴组件
如果是上料状态，请使用切刀手动切断料线。

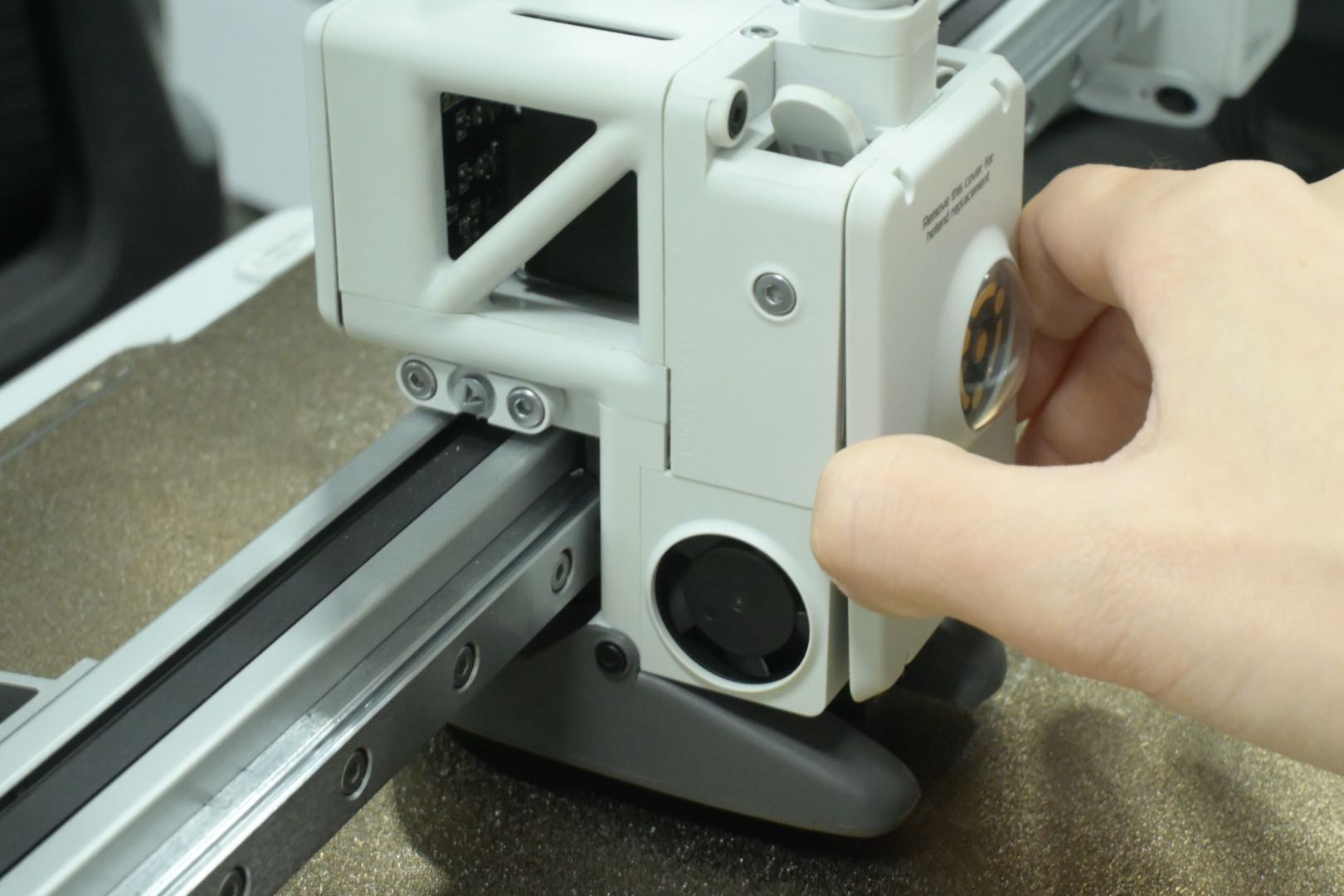

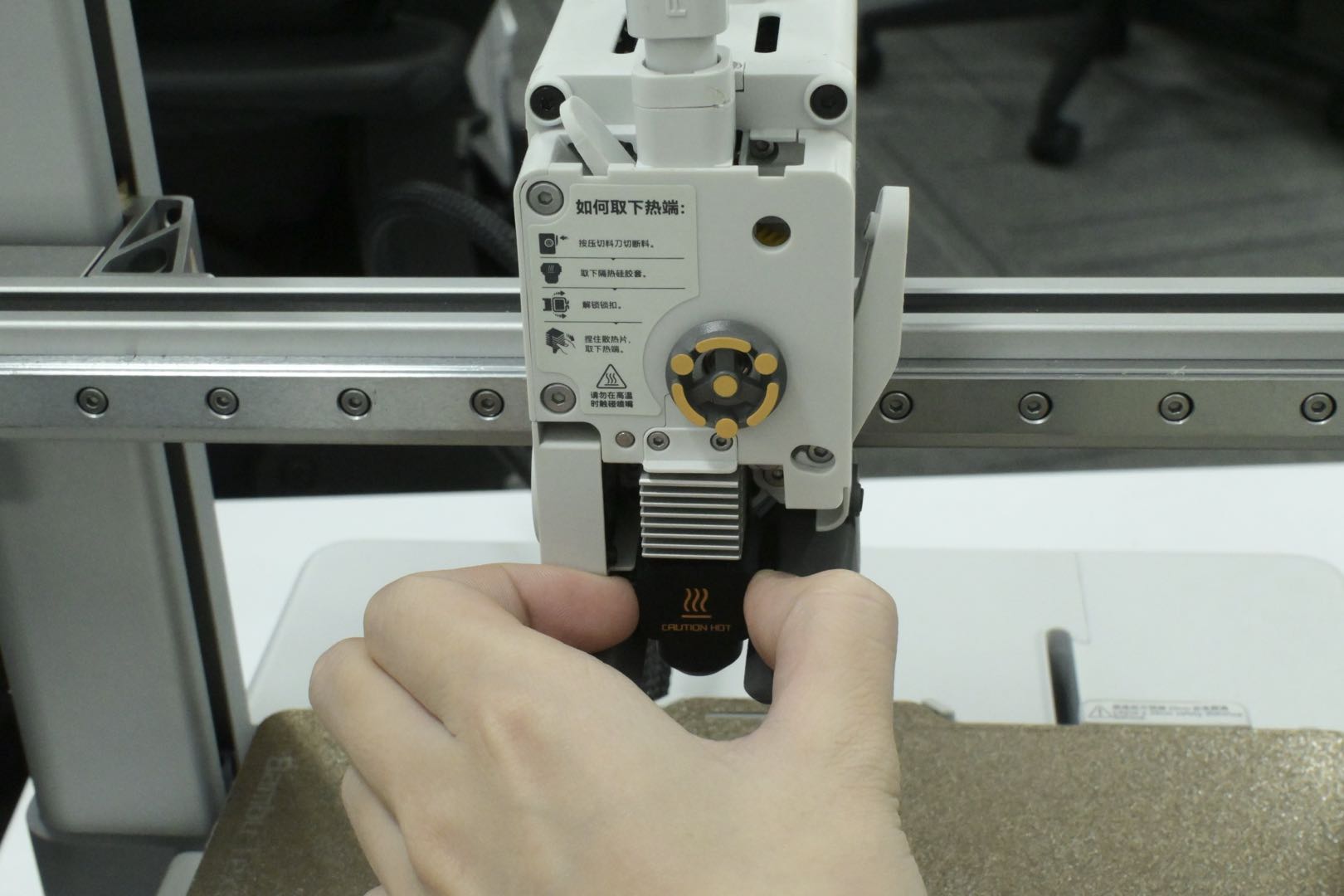

1. 从侧面用力按压工具前盖，左侧注意避开热端散热风扇，解锁并移除工具头前盖。用手抠热端硅胶套侧面的凸起，移除移除热端硅胶套。
 |
 |

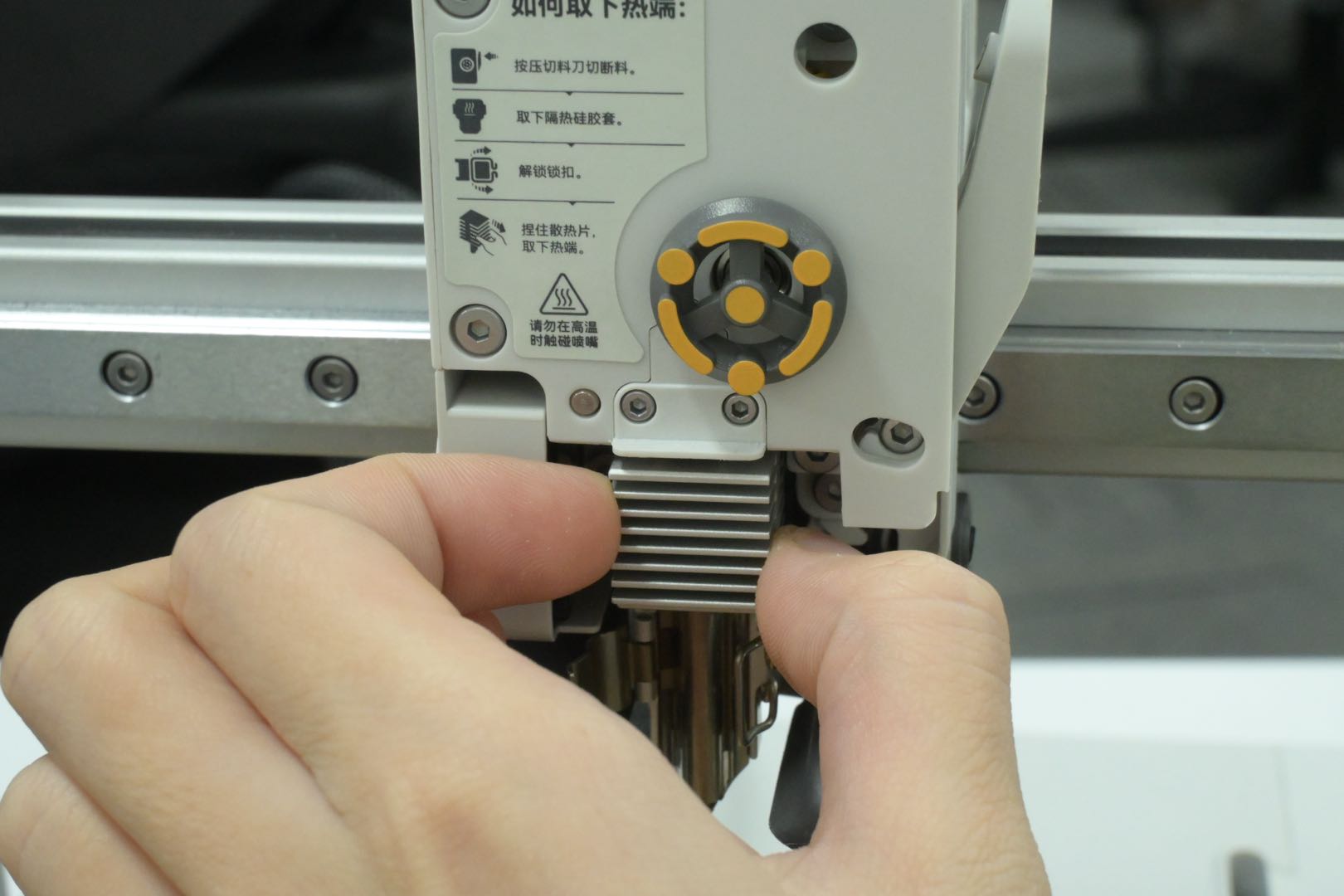

2. 解除热端锁扣，然后用手握住散热片，将热端取出。
 |
 |
¶ 步骤2：断开 USB 线连接

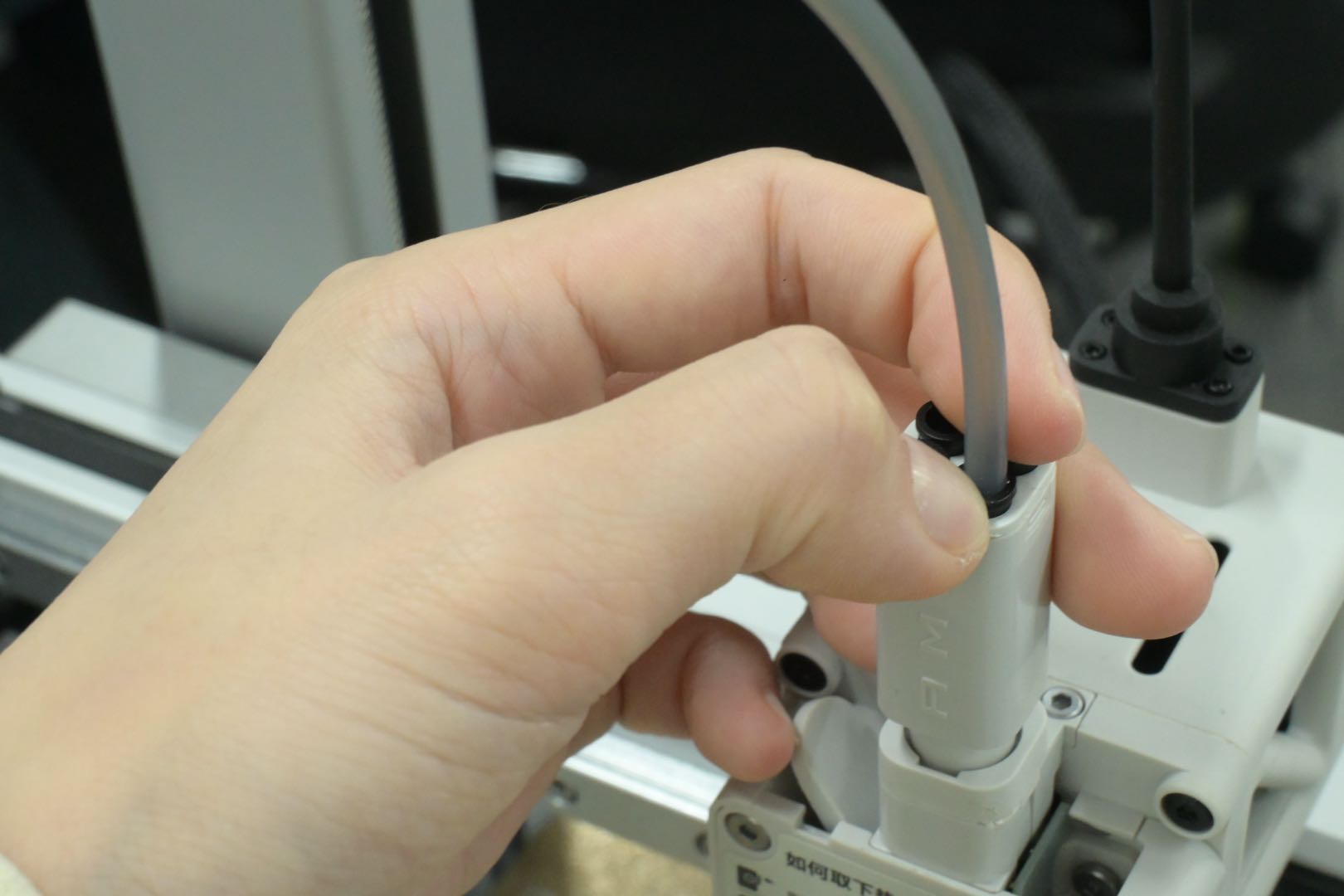

1. 按压料管接头，拔出料管。

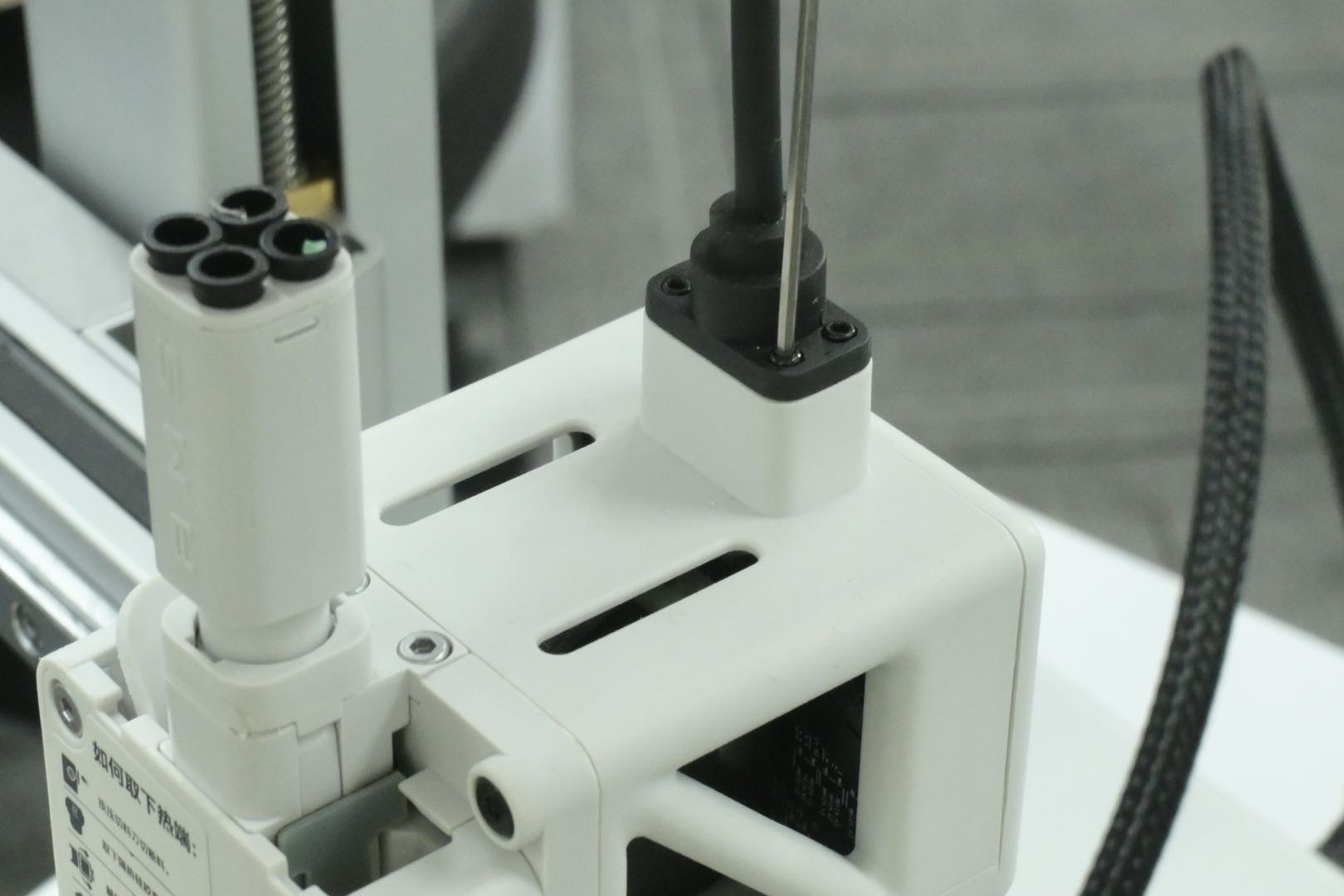

2. 用 H1.5 内六角扳手移除 4 颗螺丝 A，将 USB 线从工具头上断开。
¶ 步骤3：移除工具头后盖

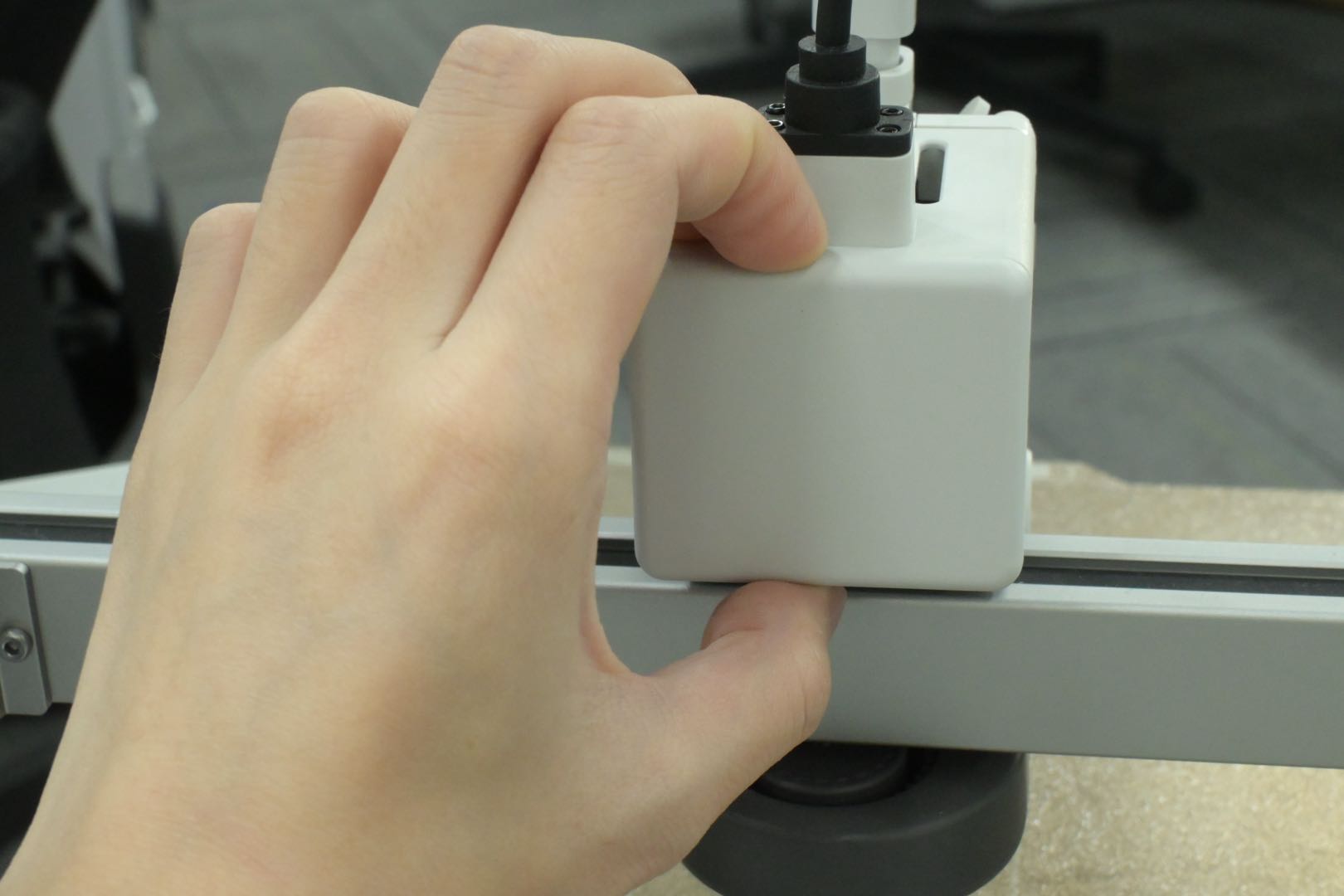

1. 通过工具头下方缺口，将工具头后盖揭开。

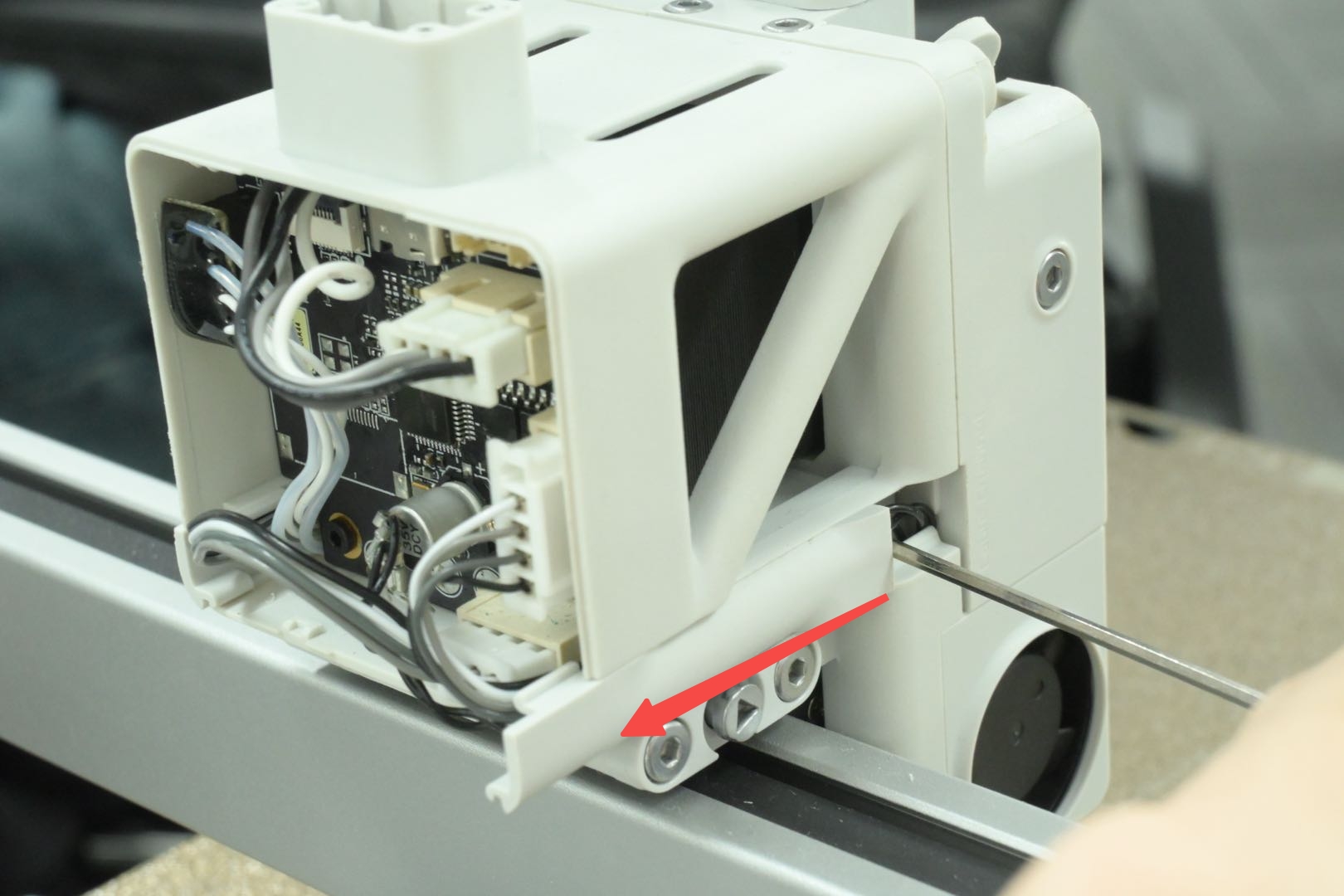

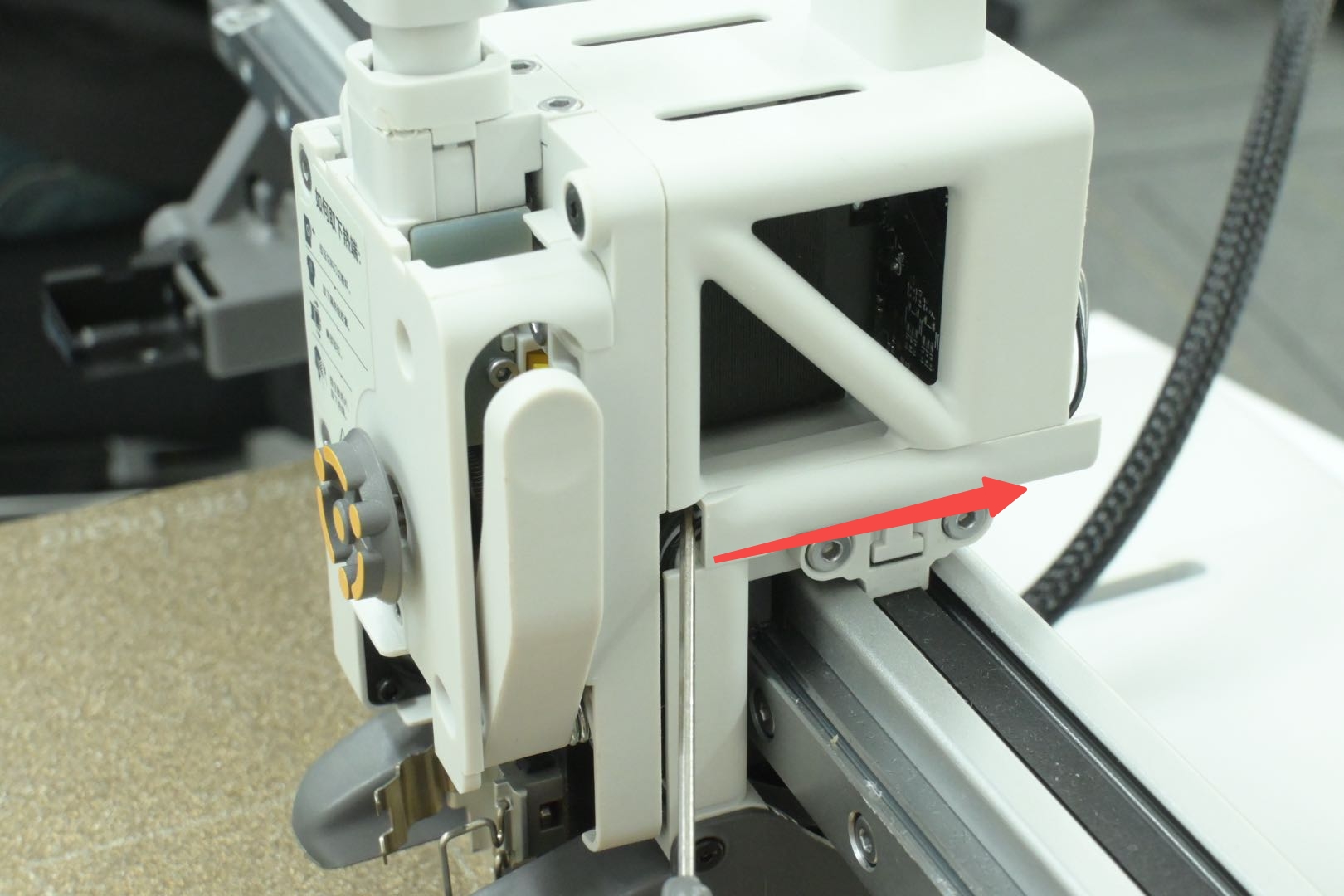

2. 用镊子向后方推动两侧的线盖，移除线盖，注意不要损伤内部的线材。
 |
 |
 |
¶ 步骤4：移除挤出主板

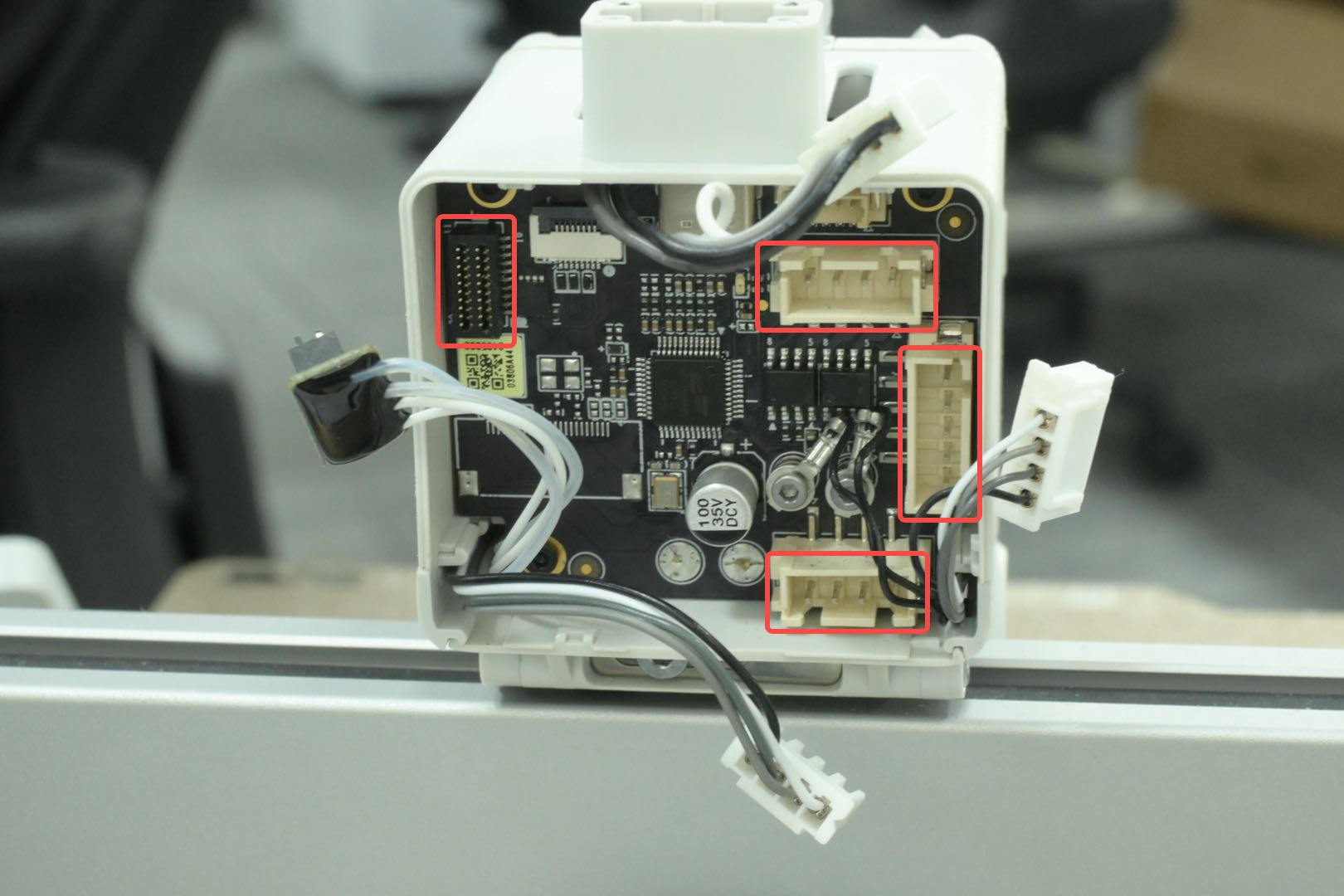

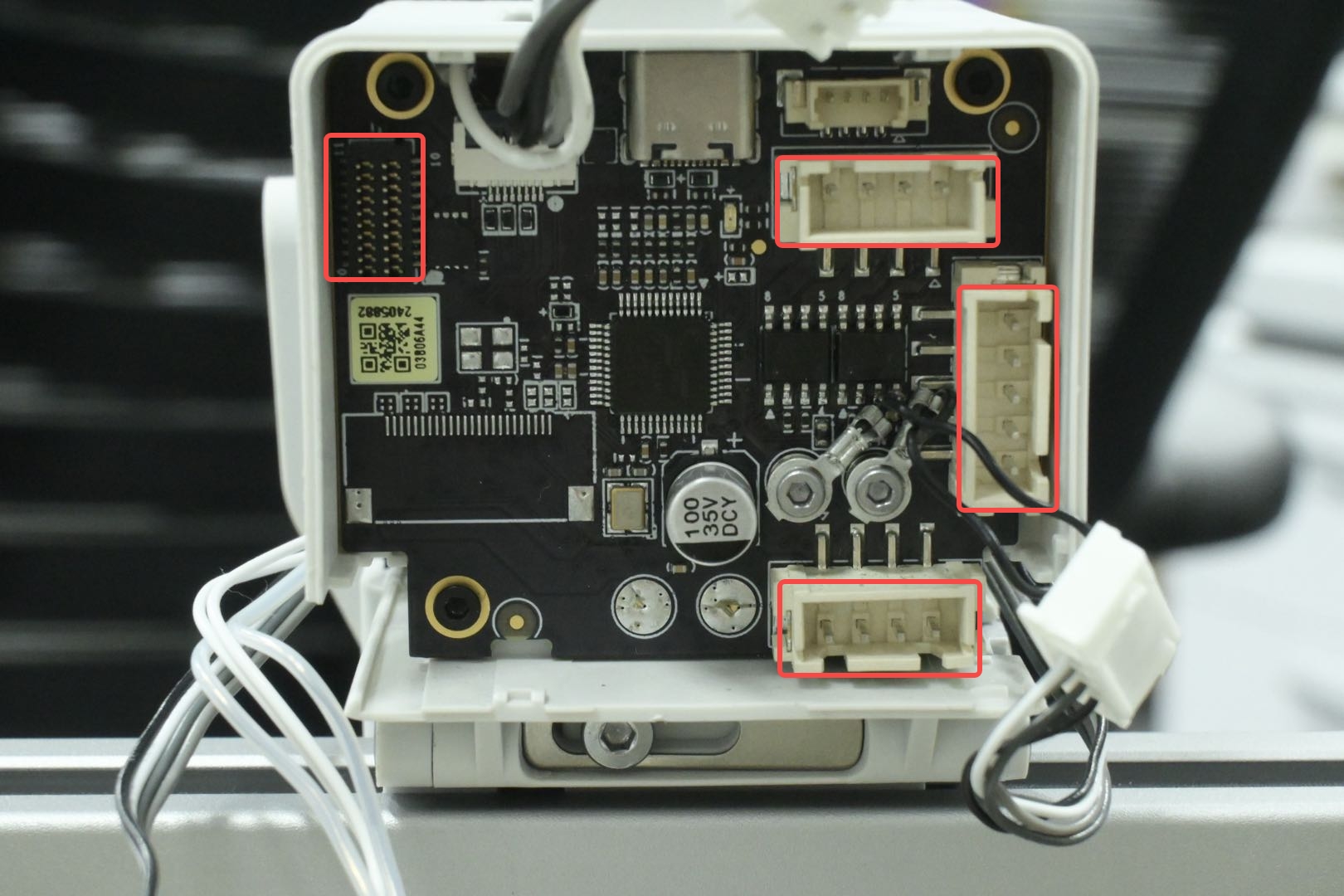

请参考下图了解各连接器用途：1- 热端加热组件；2- 进料霍尔板；3- USB连接线；4- 挤出电机；5- 热端冷却风扇；6- 涡流线圈；7- 部件冷却风扇。

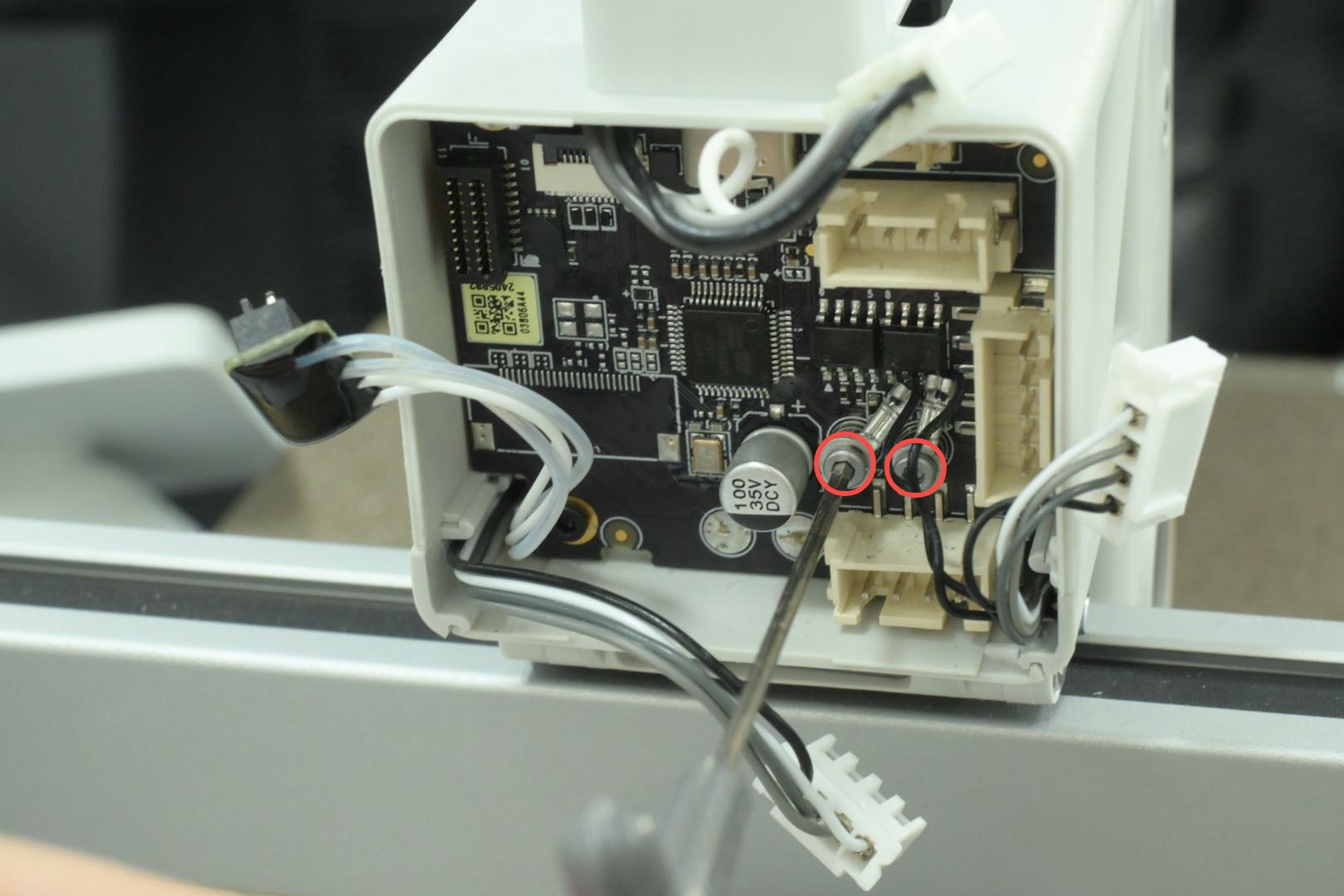

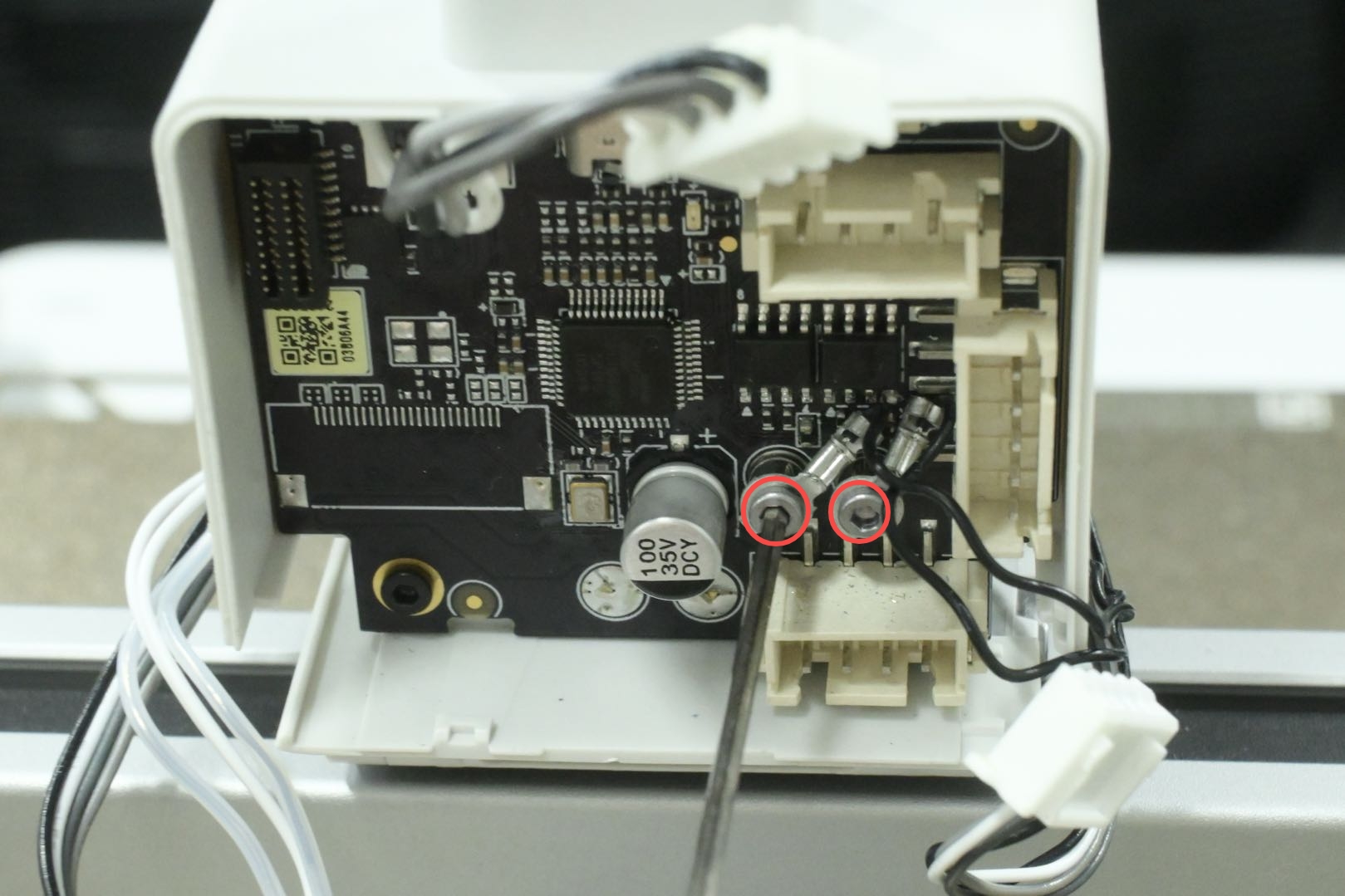

1. 依次断开加热组件、挤出电机、部件冷却风扇和热端风扇 4 个连接器，用 H1.5 内六角扳手拧下 2 颗螺丝 B，松开涡流线圈连接线；
 |
 |
 |

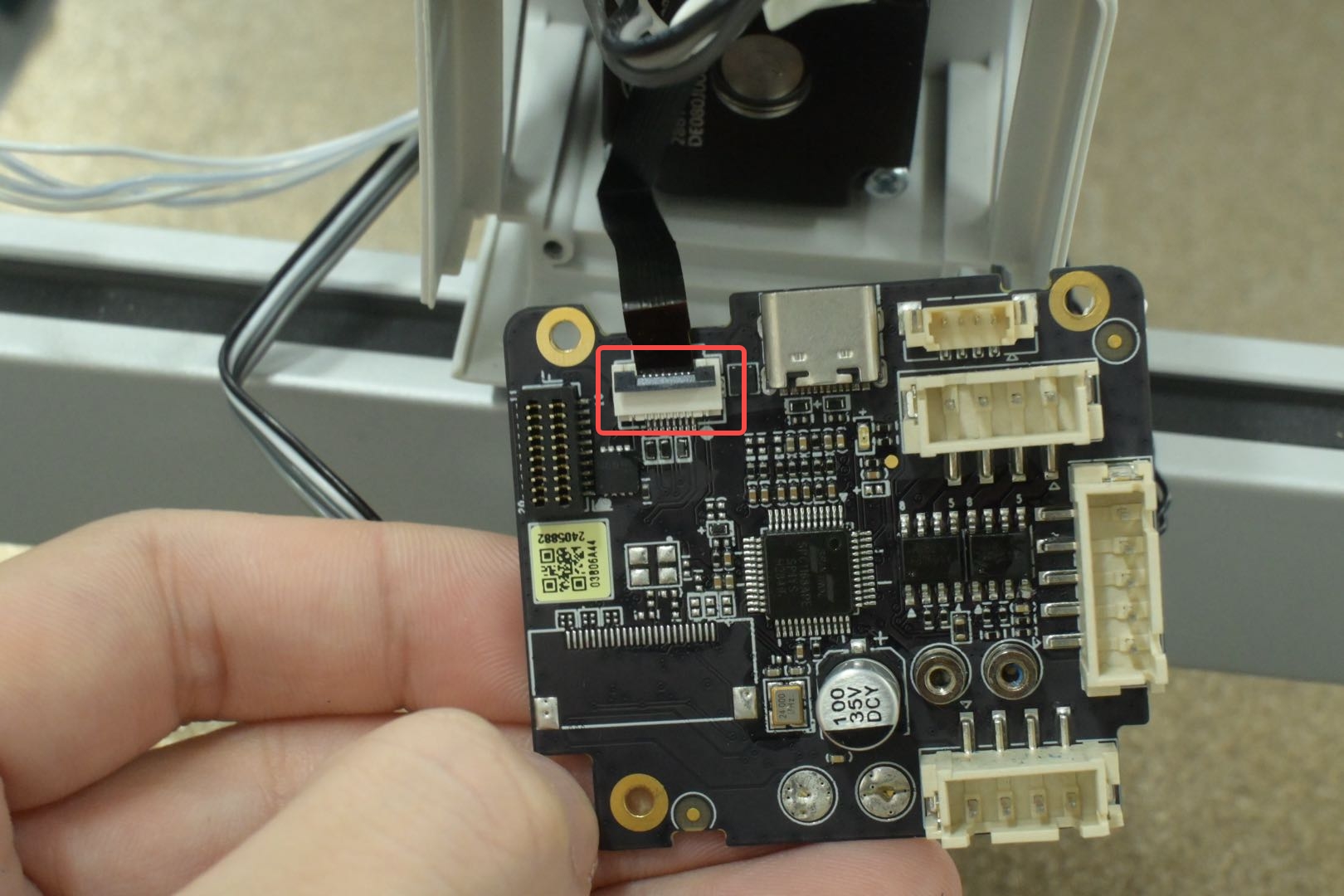

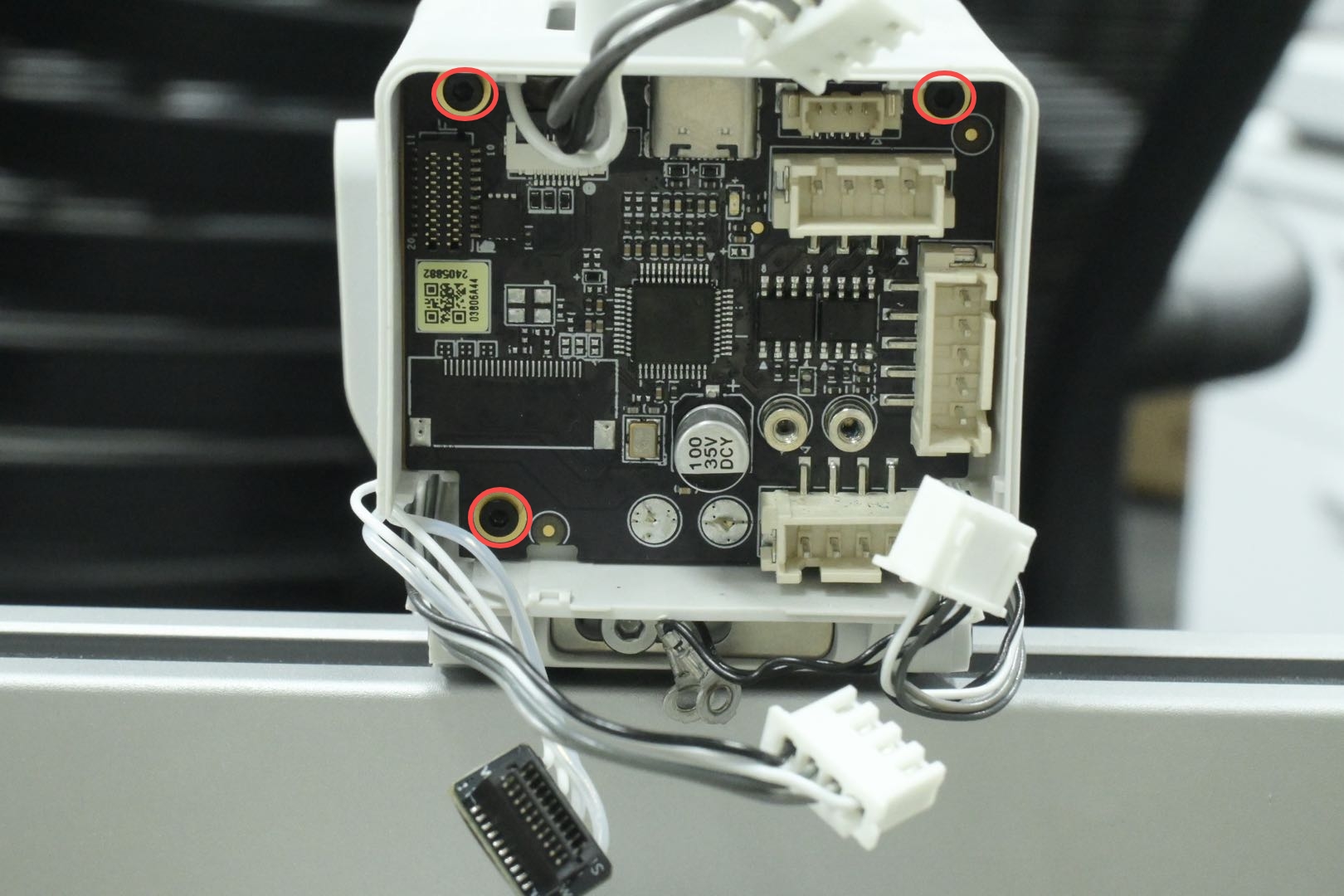

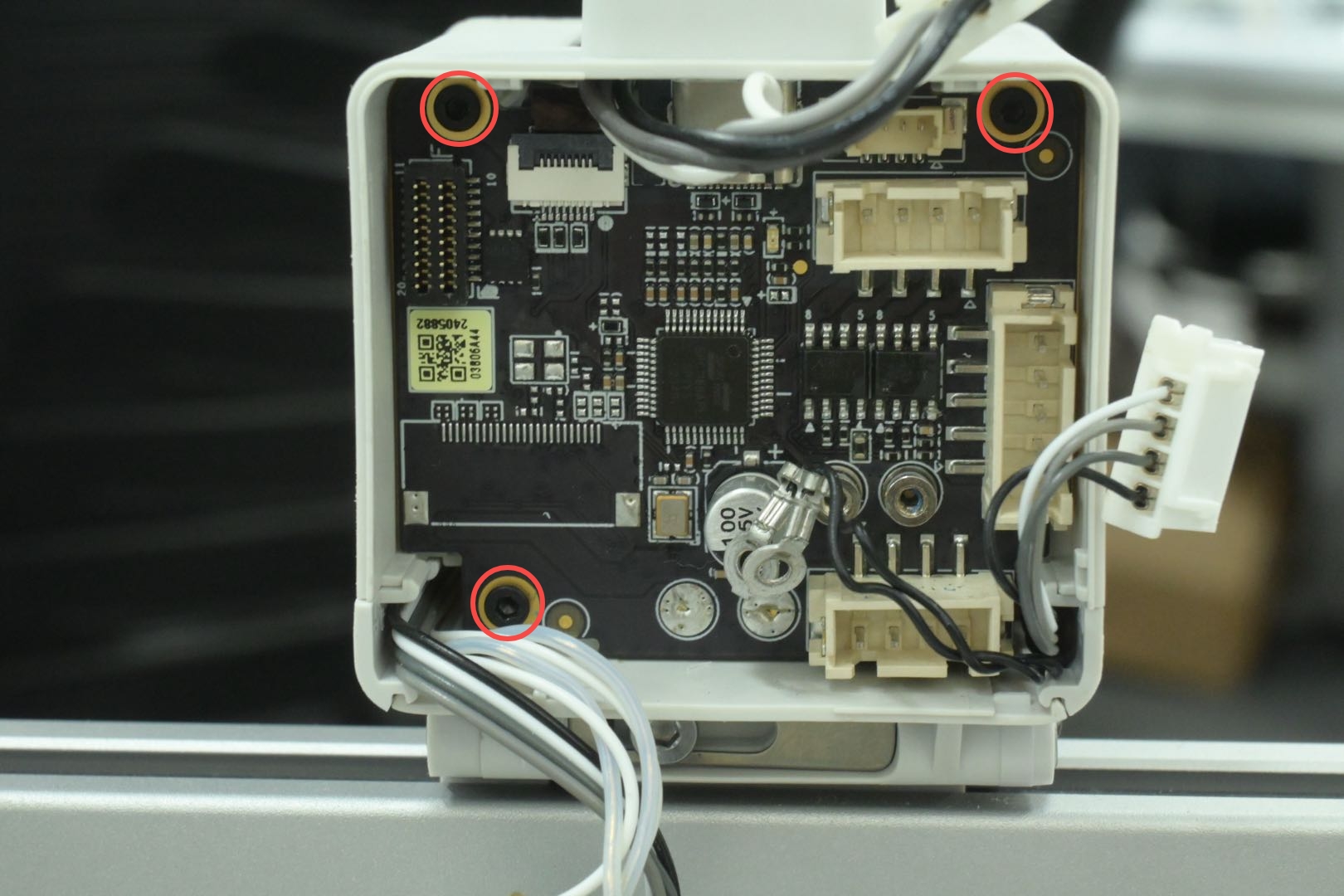

2. 用 H1.5 内六角扳手拧下 3 颗螺丝 C，取出挤出主板，解锁并断开霍尔传感器板排线，移除挤出主板。
 |
 |
 |
¶ 步骤5：移除挤出模块

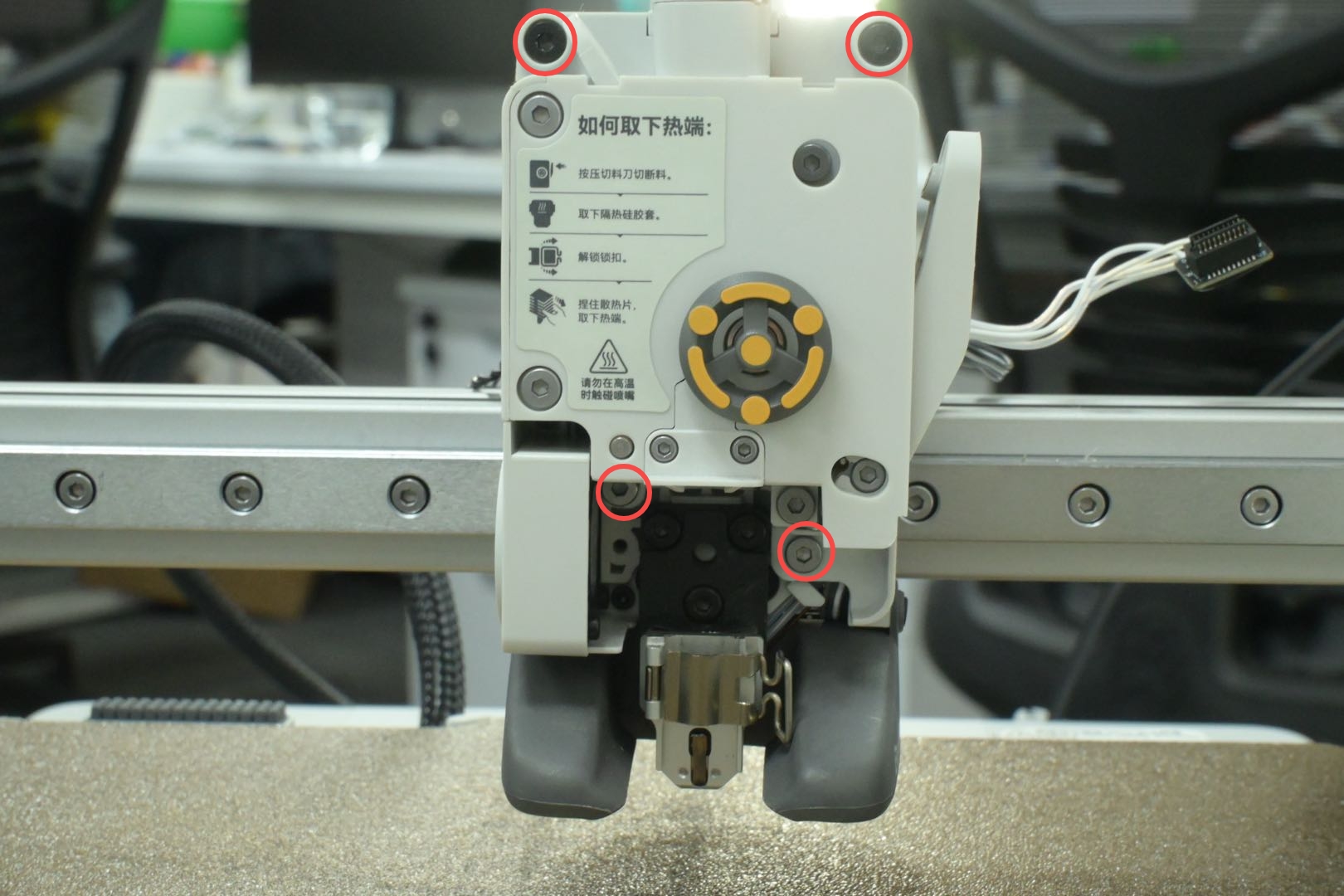

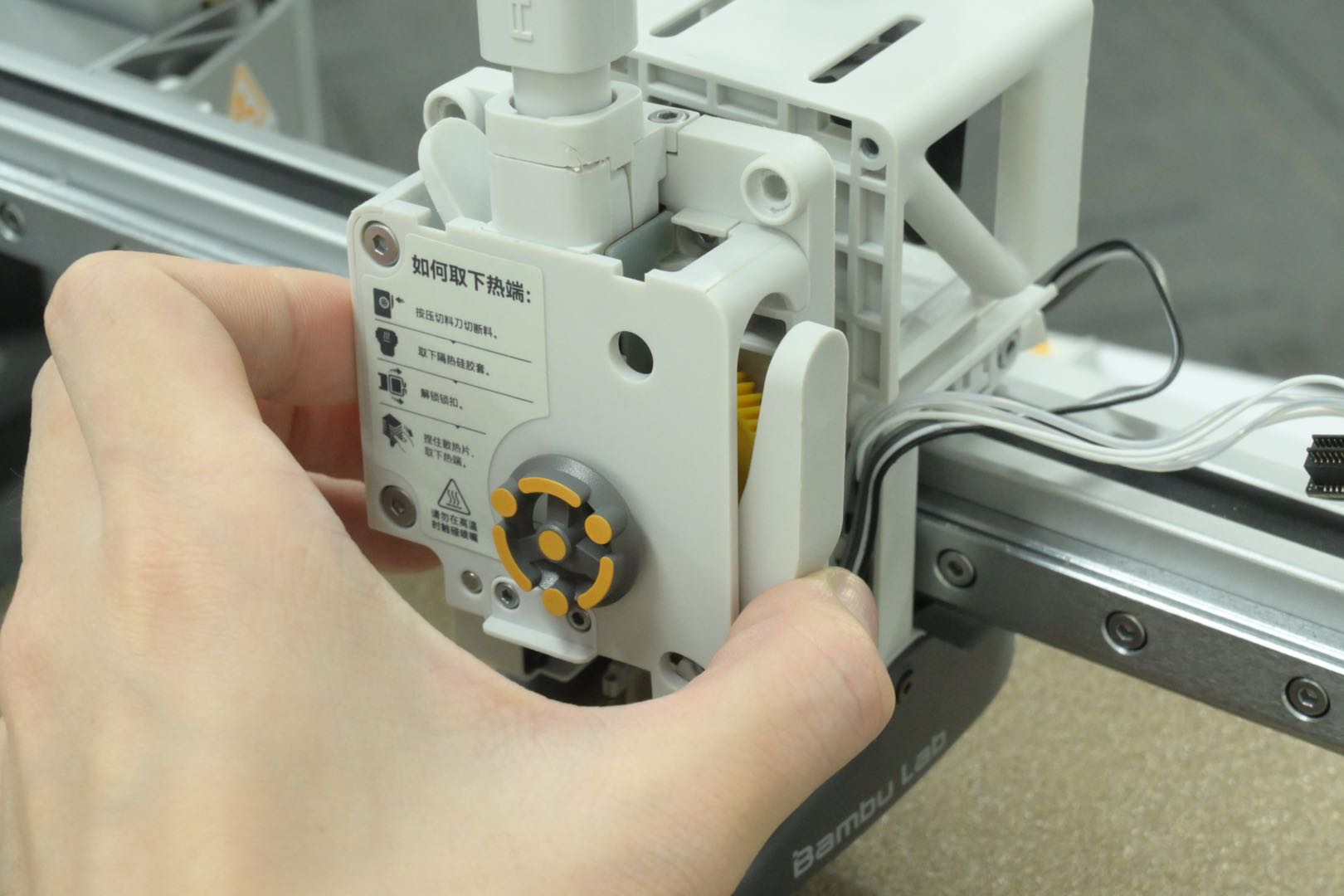

用 H2.0 内六角扳手拧下 2 颗螺丝 D 和 2 颗螺丝 E，移除挤出组件。
 |
 |
¶ 步骤6：移除 2 个风扇

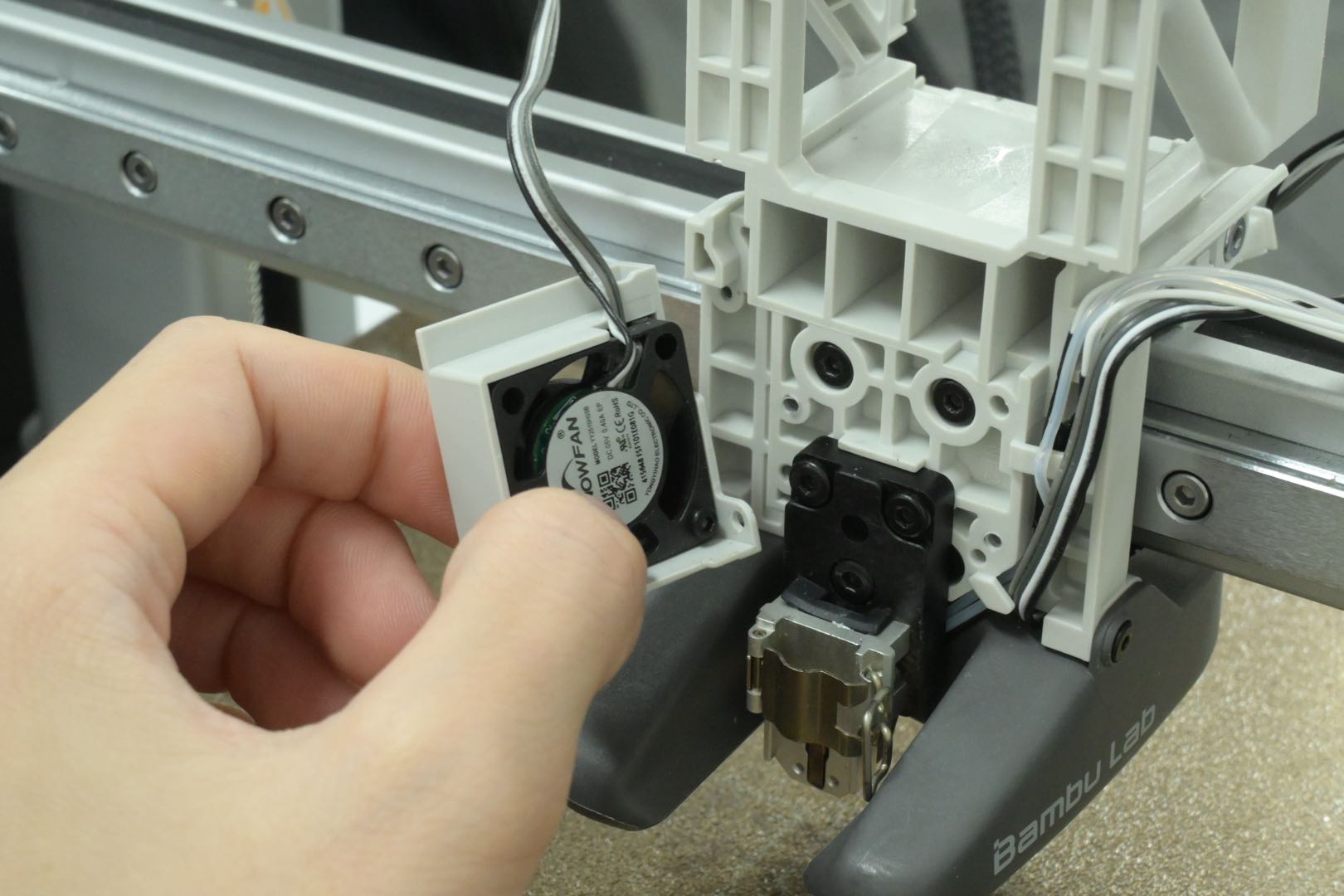

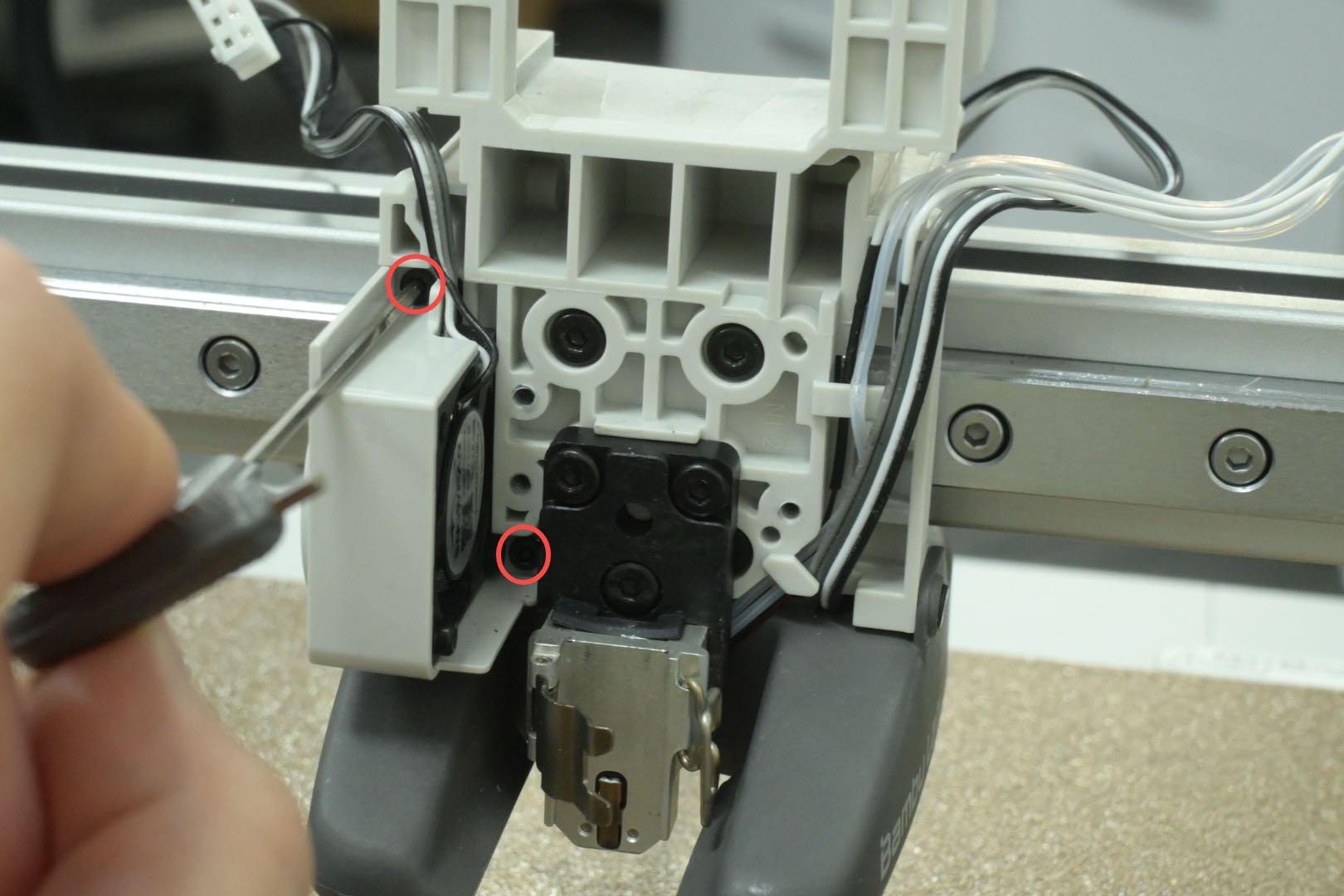

1. 用 H1.5 内六角扳手拧下 2 颗螺丝 F，取下热端风扇；
 |
 |

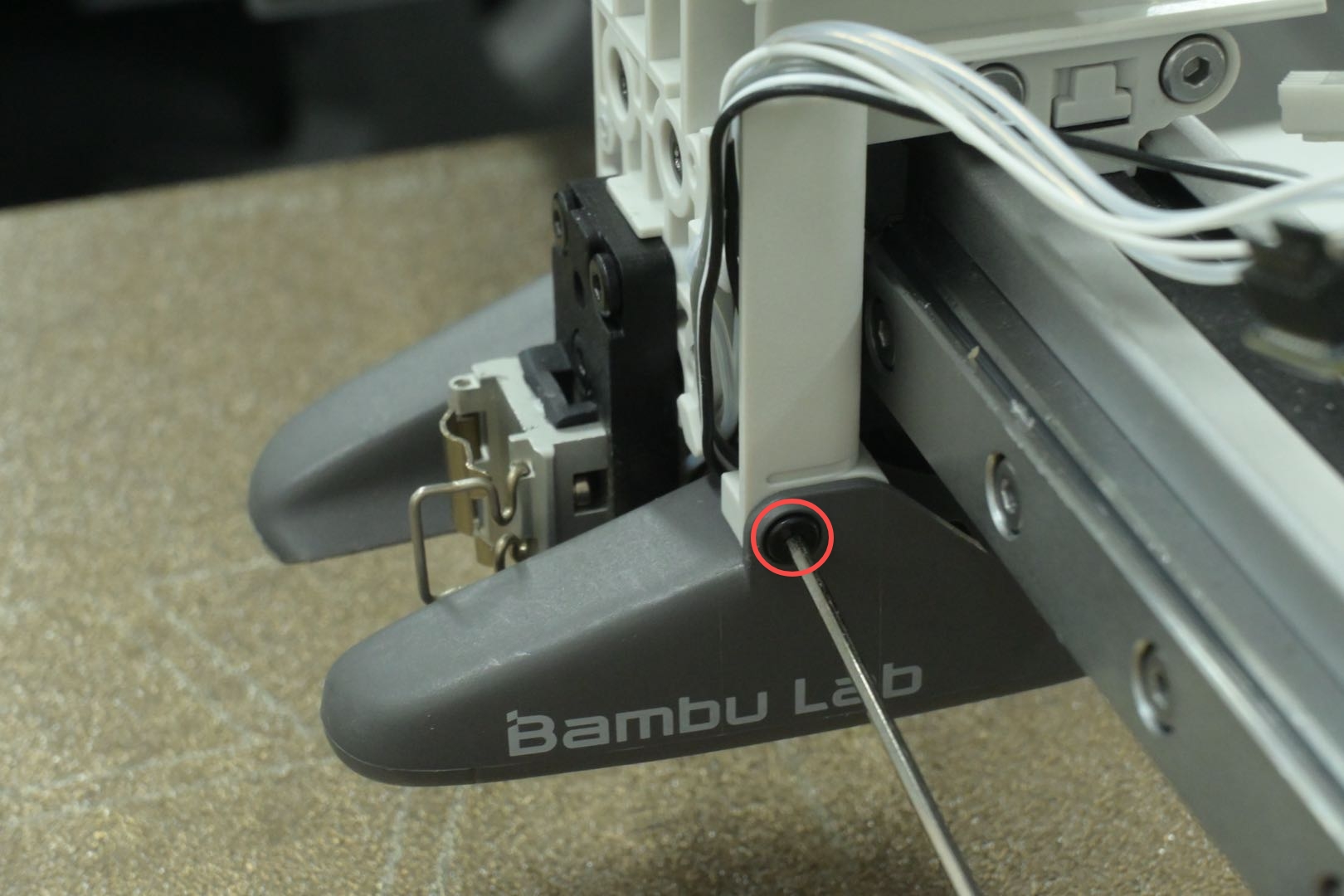

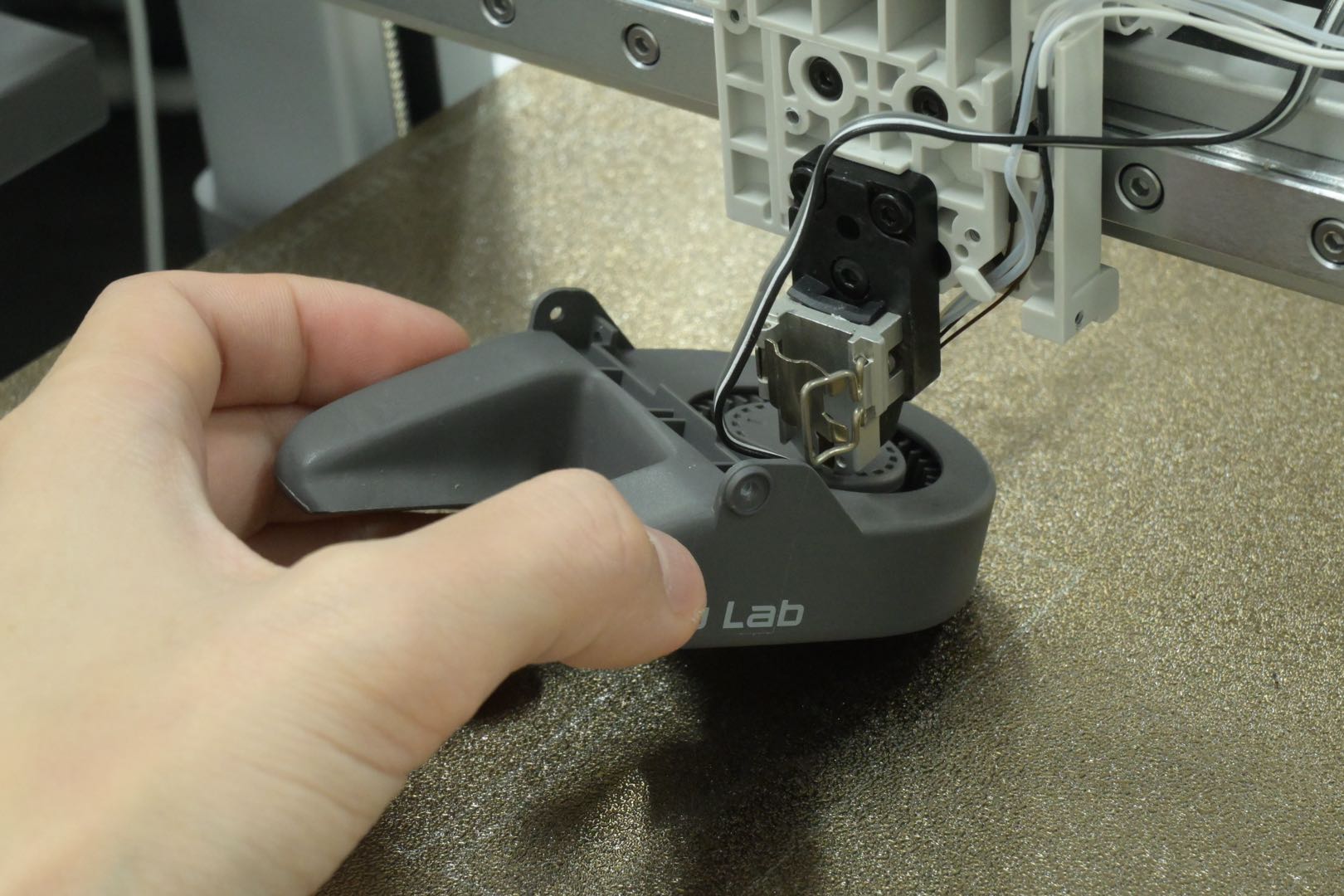

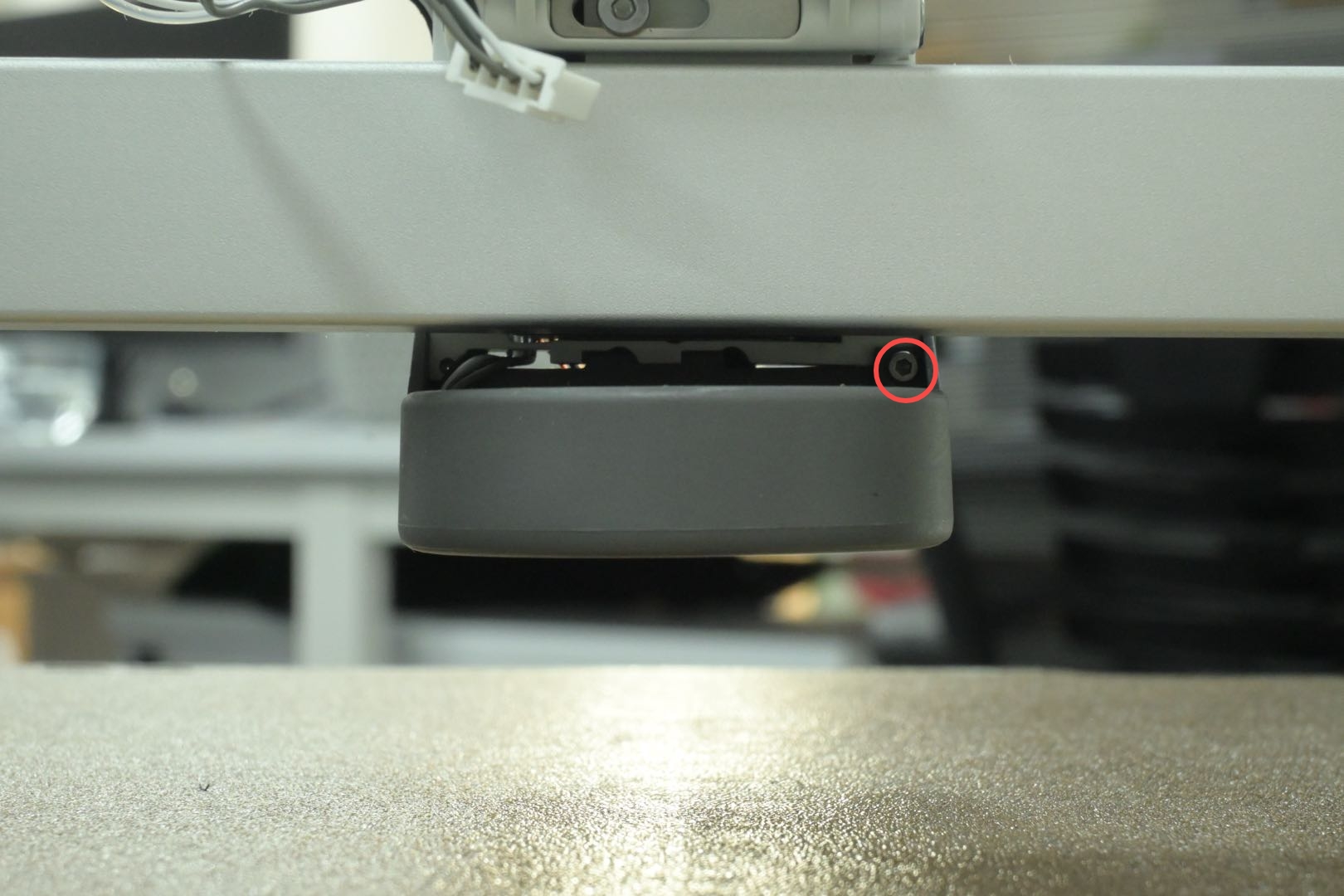

2. 用 H1.5 内六角扳手拧下 2 颗螺丝 G，1 颗螺丝 C，取下部件冷却风扇。
 |
 |
 |
¶ 步骤7：移除加热组件

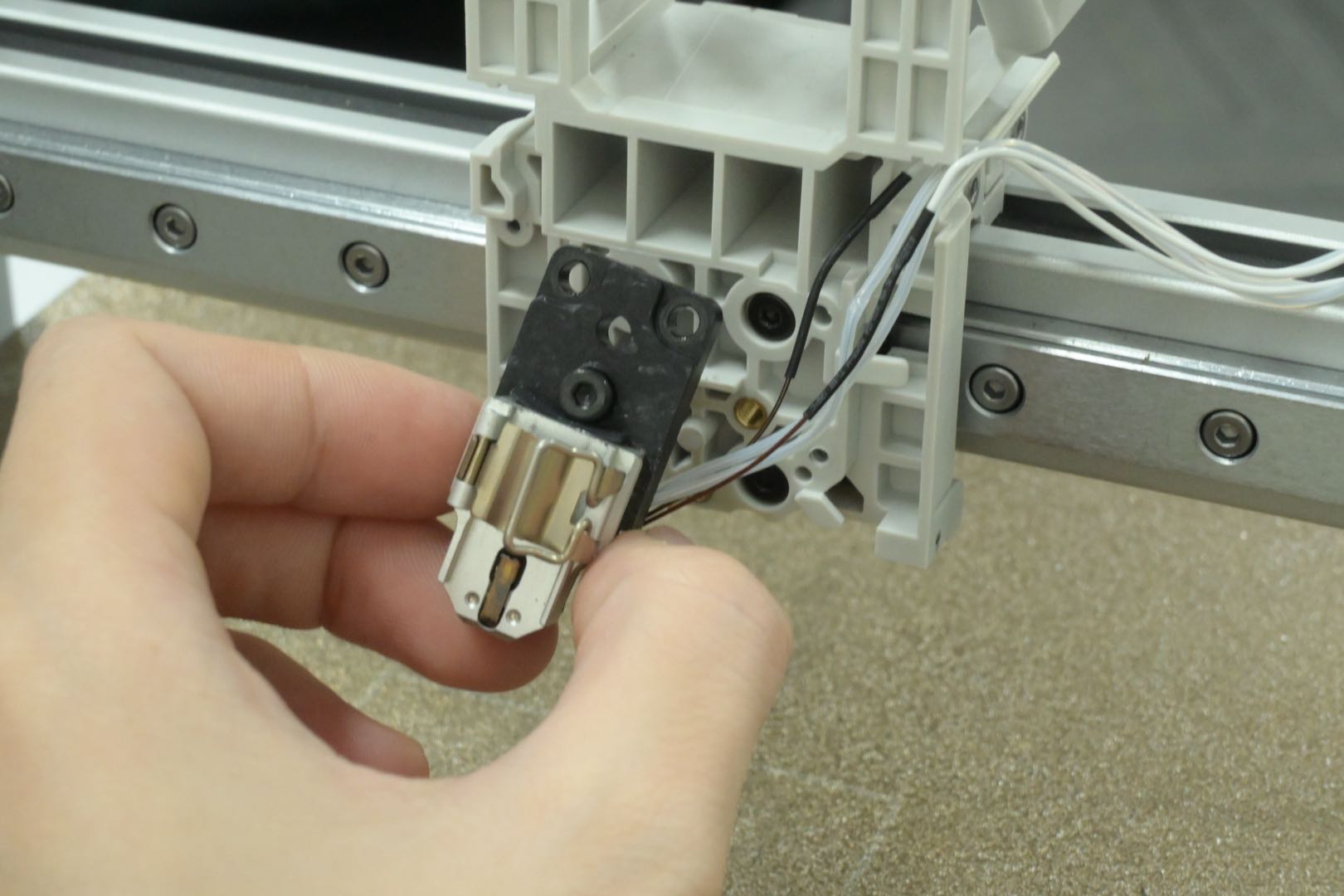

用 H2.0 内六角扳手拧下 3 颗螺丝 H，移除热端加热组件。
 |
 |
¶ 步骤8：移除工具头滑车支架
1. 用 H2.0 内六角扳手移除张紧螺丝 I 和防转片，移除左右两侧共 4 颗同步带压块固定螺丝 J，松出同步带；
 |
 |
 |

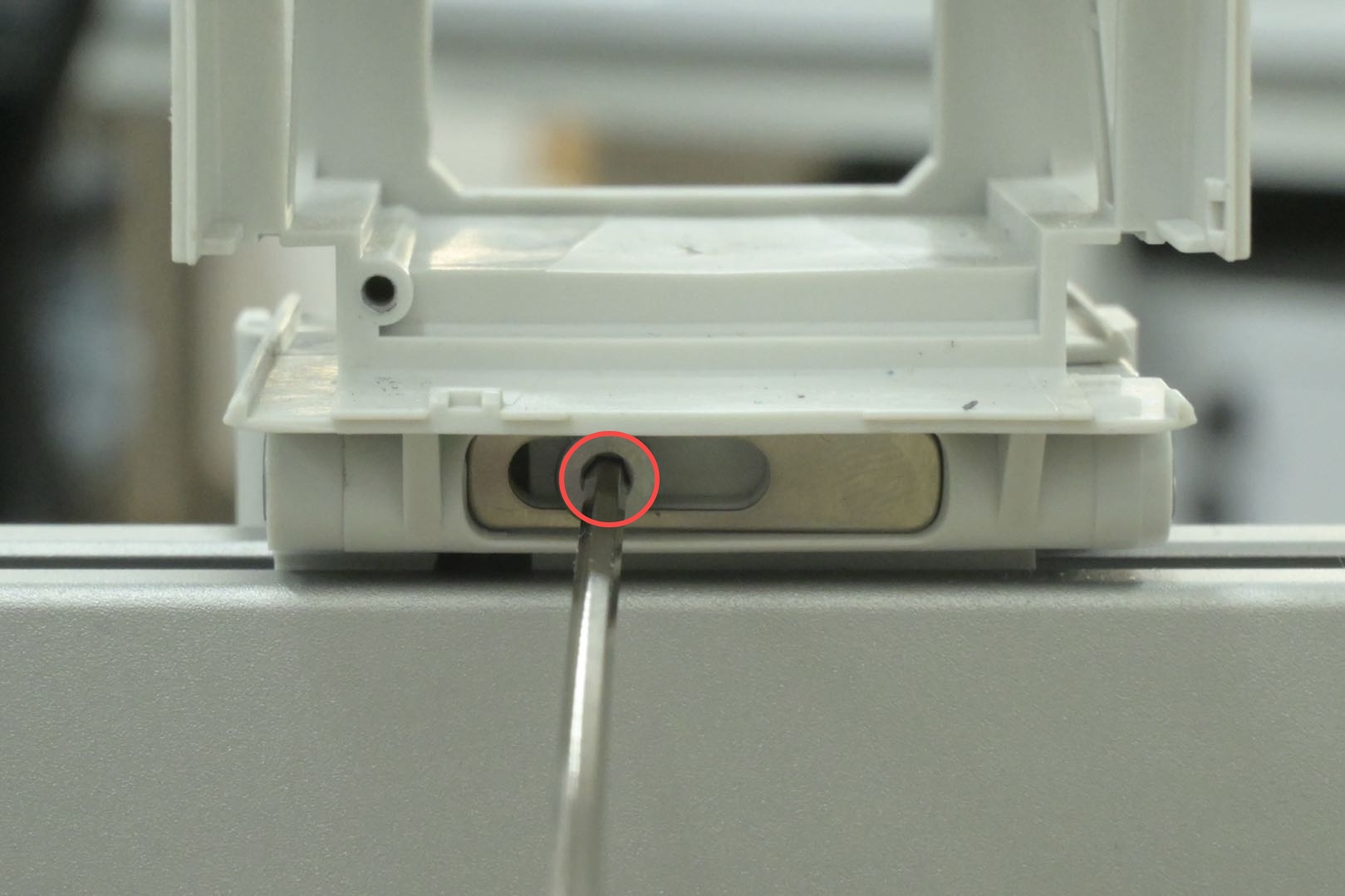

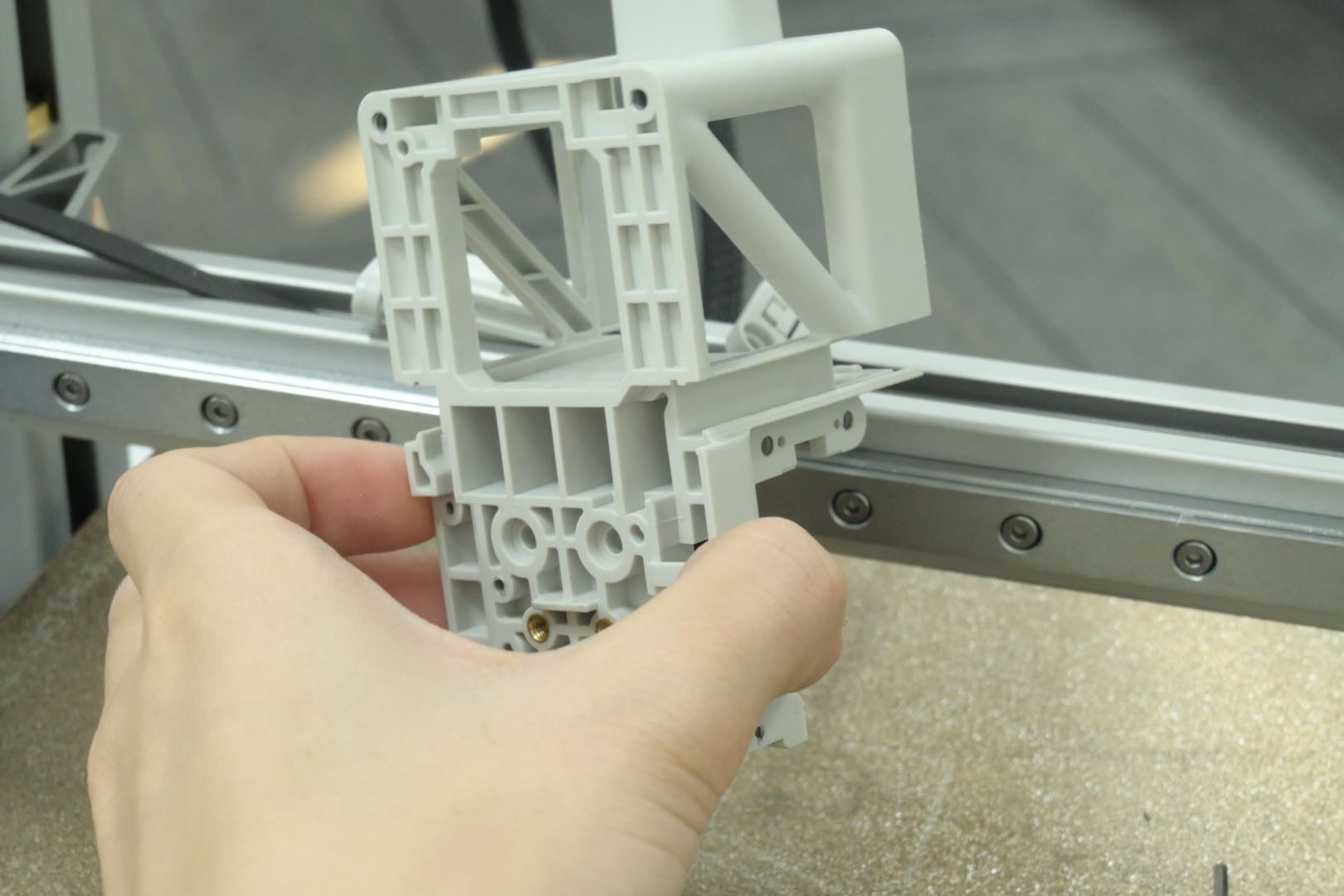

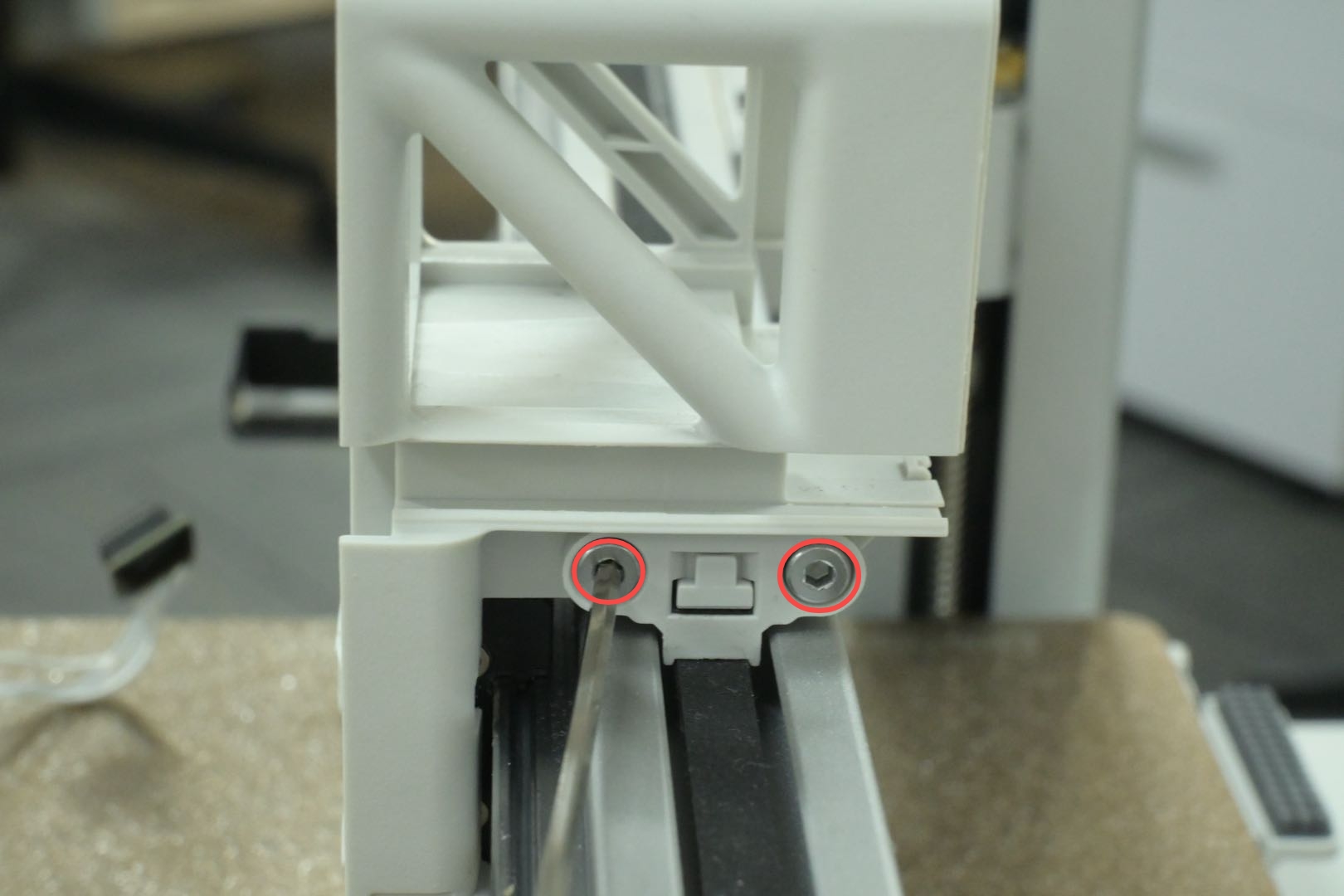

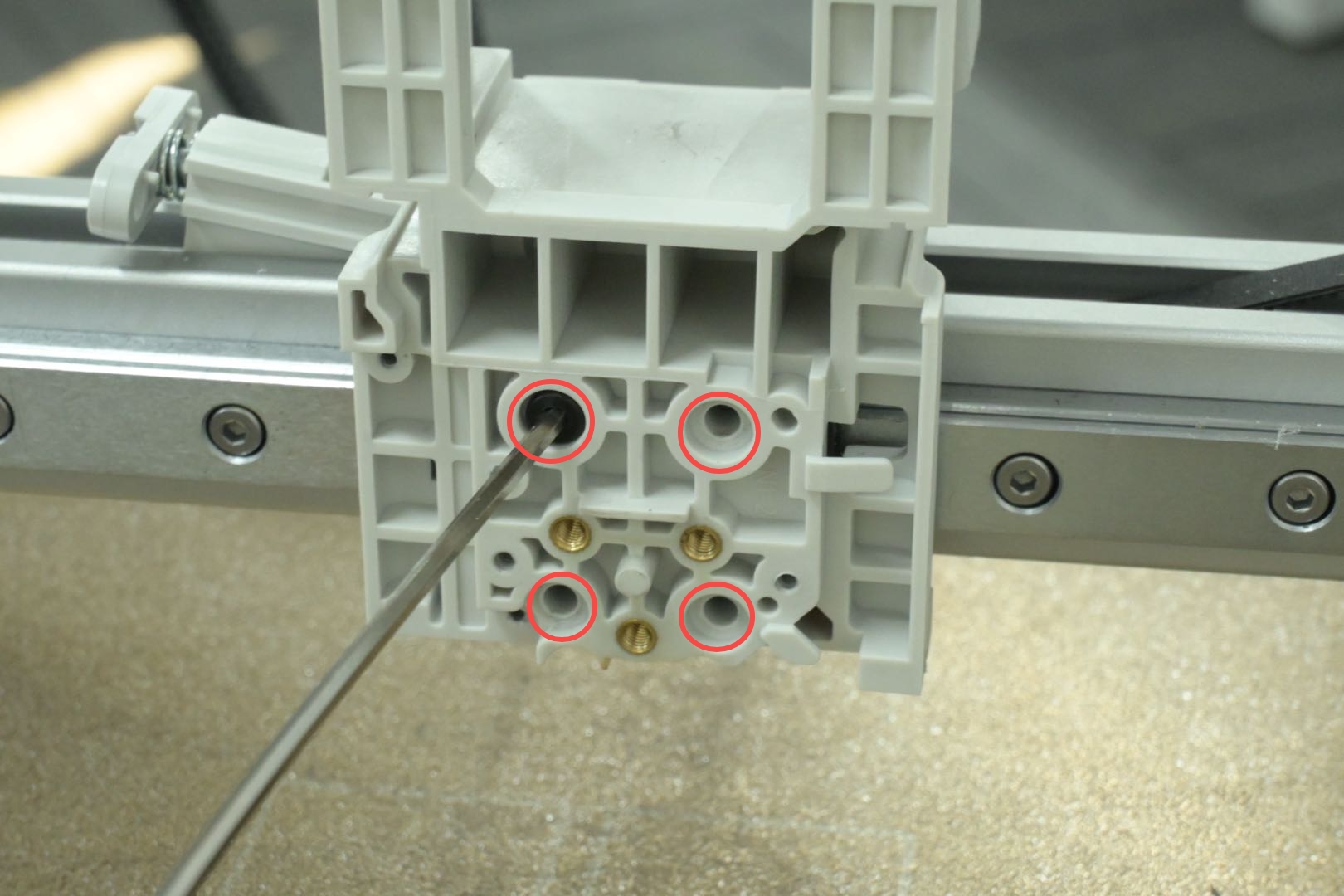

2. 用 H2.0 内六角扳手移除 4 颗螺丝 K，取下工具头滑车支架。
 |
 |
¶ 组装指引
¶ 步骤1：安装工具头滑车支架

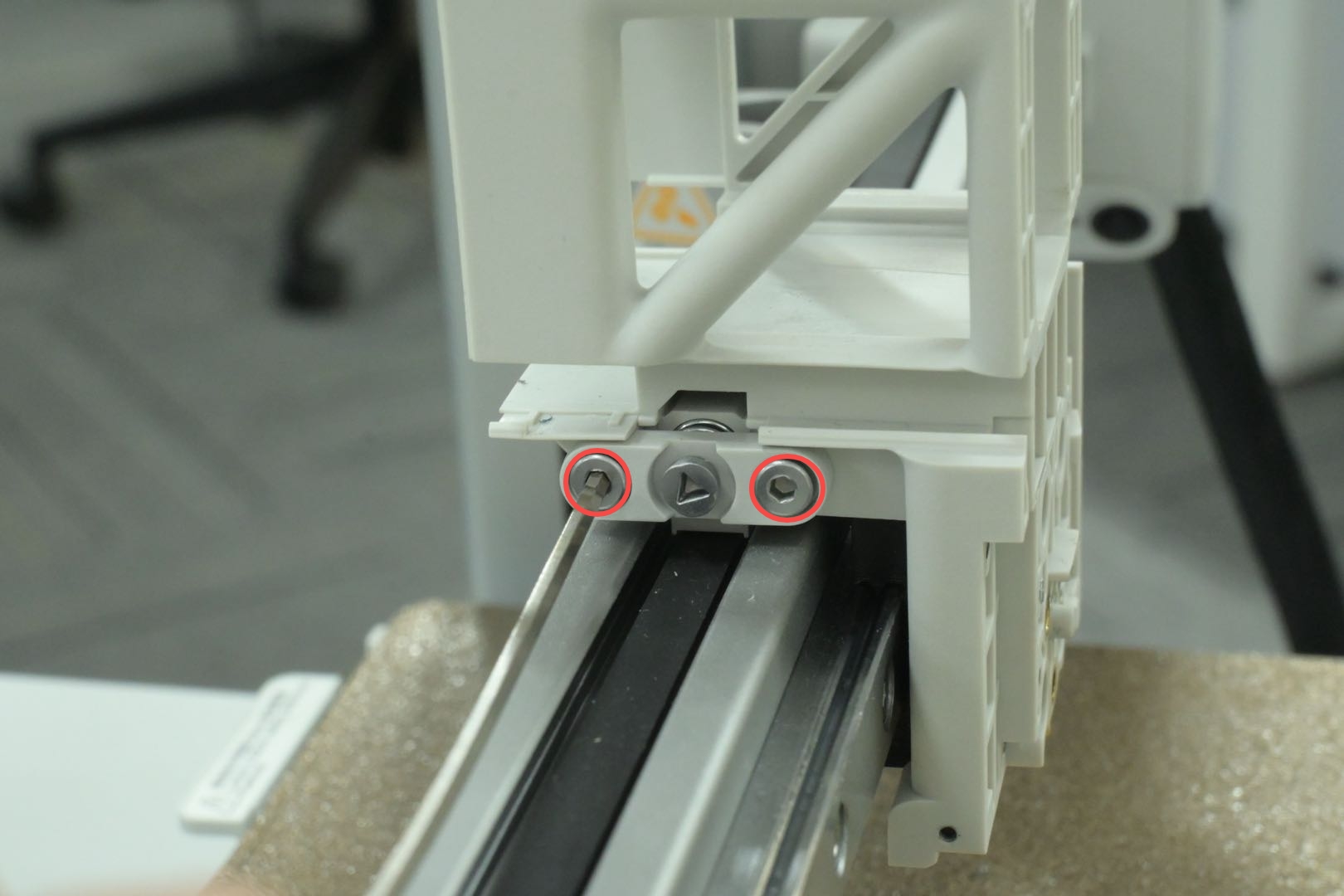

1. 安装工具头滑车支架到 X 轴滑块上，锁入 4 螺丝 K 固定；
 |
 |
2. 将 X 同步带安装到支架两侧，先用 2 颗螺丝 J 固定右侧，再用 2 颗螺丝 J 固定左侧；
 |
 |
 |

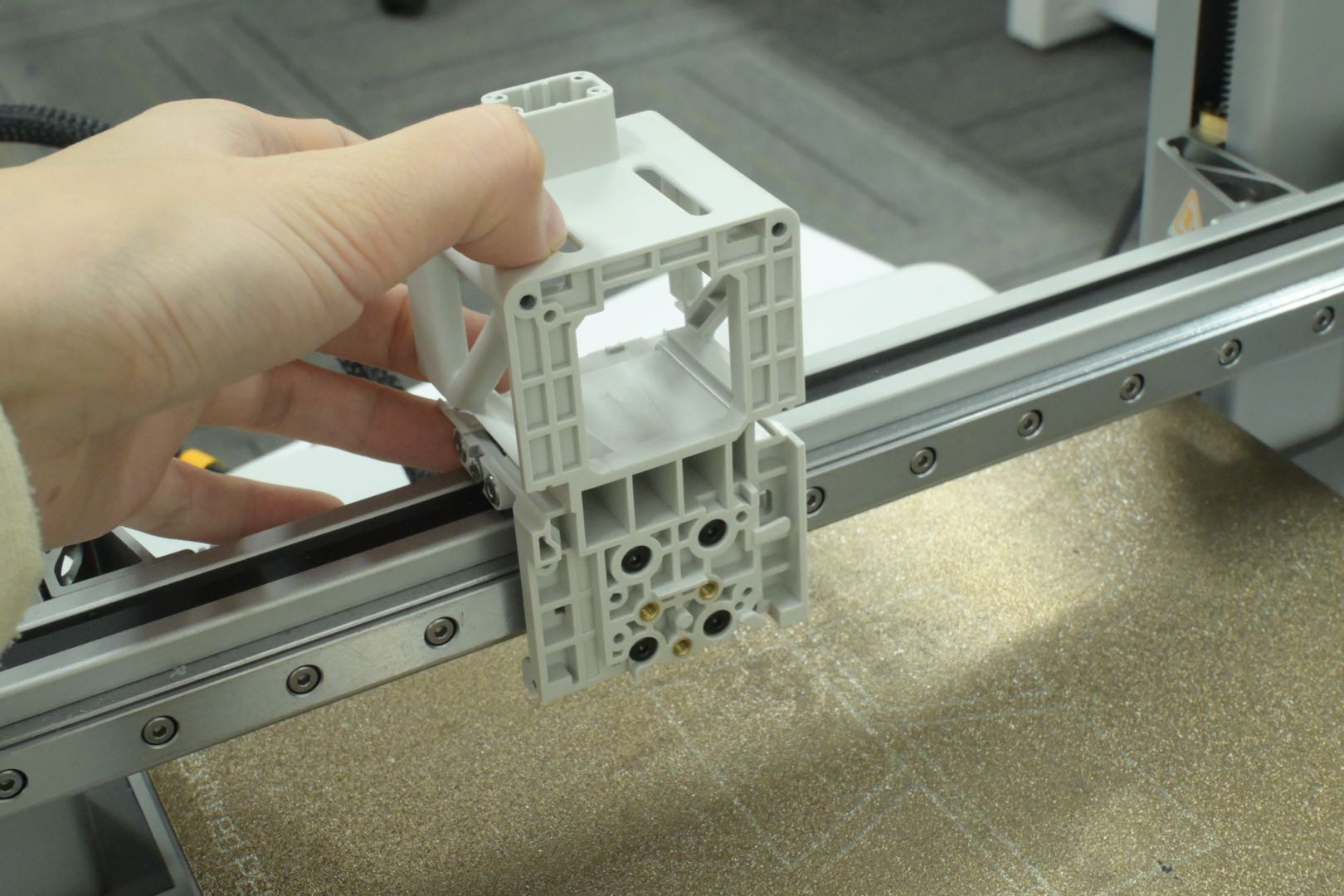

3. 滑动滑车支架，确认动作顺畅，安装螺丝防转片，锁 1 颗螺丝 I。
 |
 |
 |
¶ 步骤2：安装加热组件
将加热组件安装到工具头支架上，锁 3 颗螺丝 H 固定。
 |
 |
¶ 步骤3：安装 2 个风扇

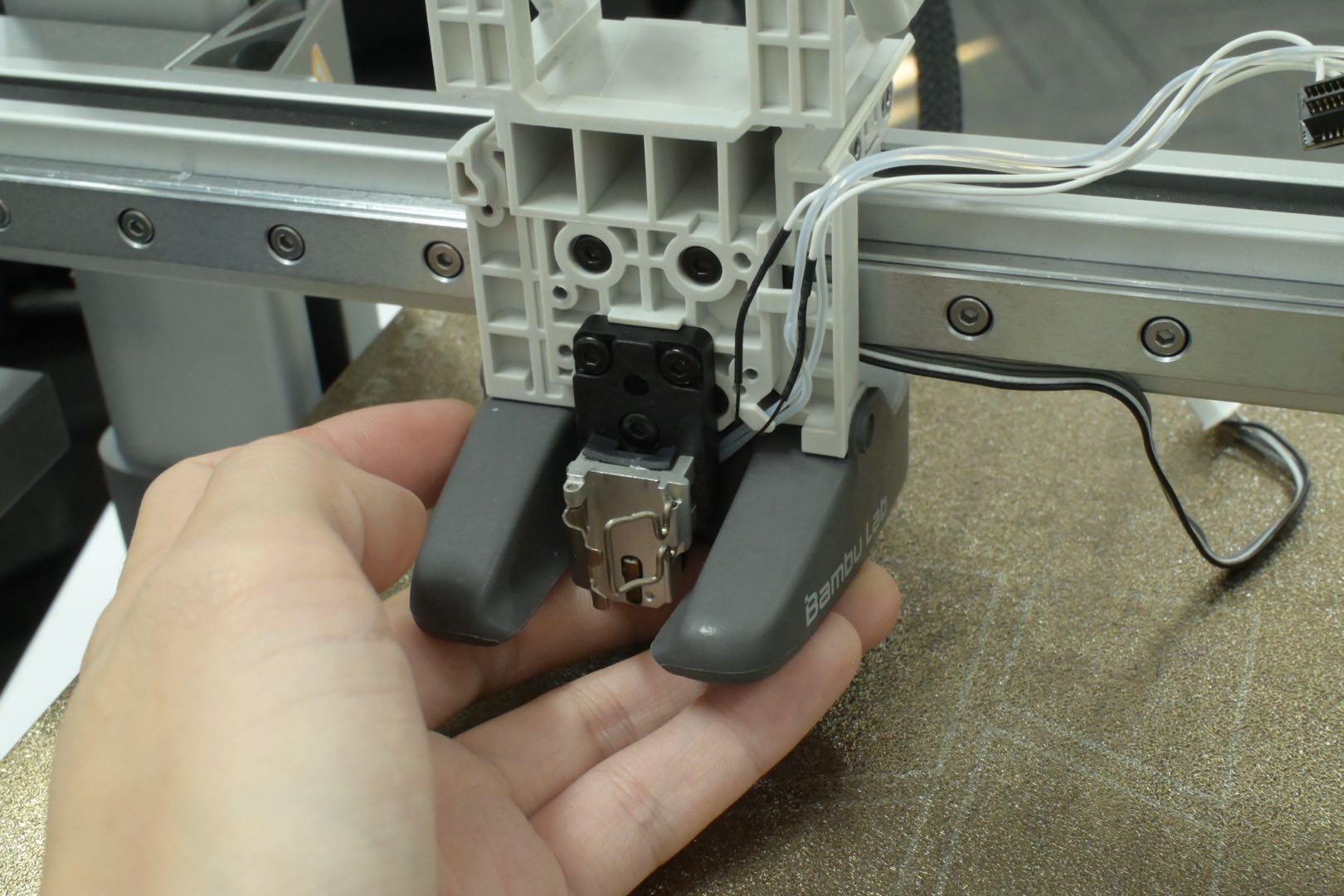

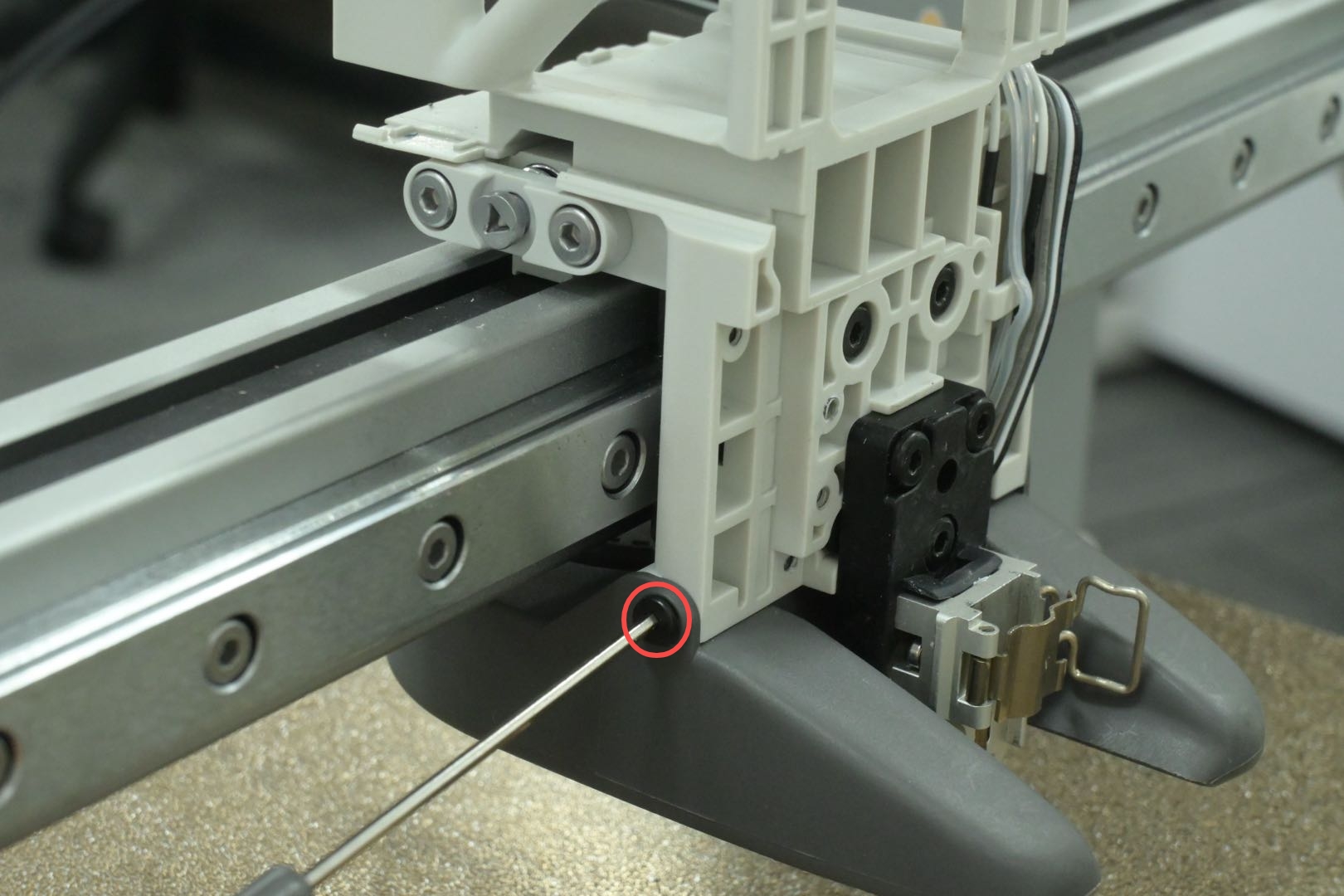

1. 安装部件冷却风扇，在风扇两侧各锁 1 颗螺丝 G, 在后方锁入 1 螺丝 C；
 |
 |
 |
 |
 |
 |

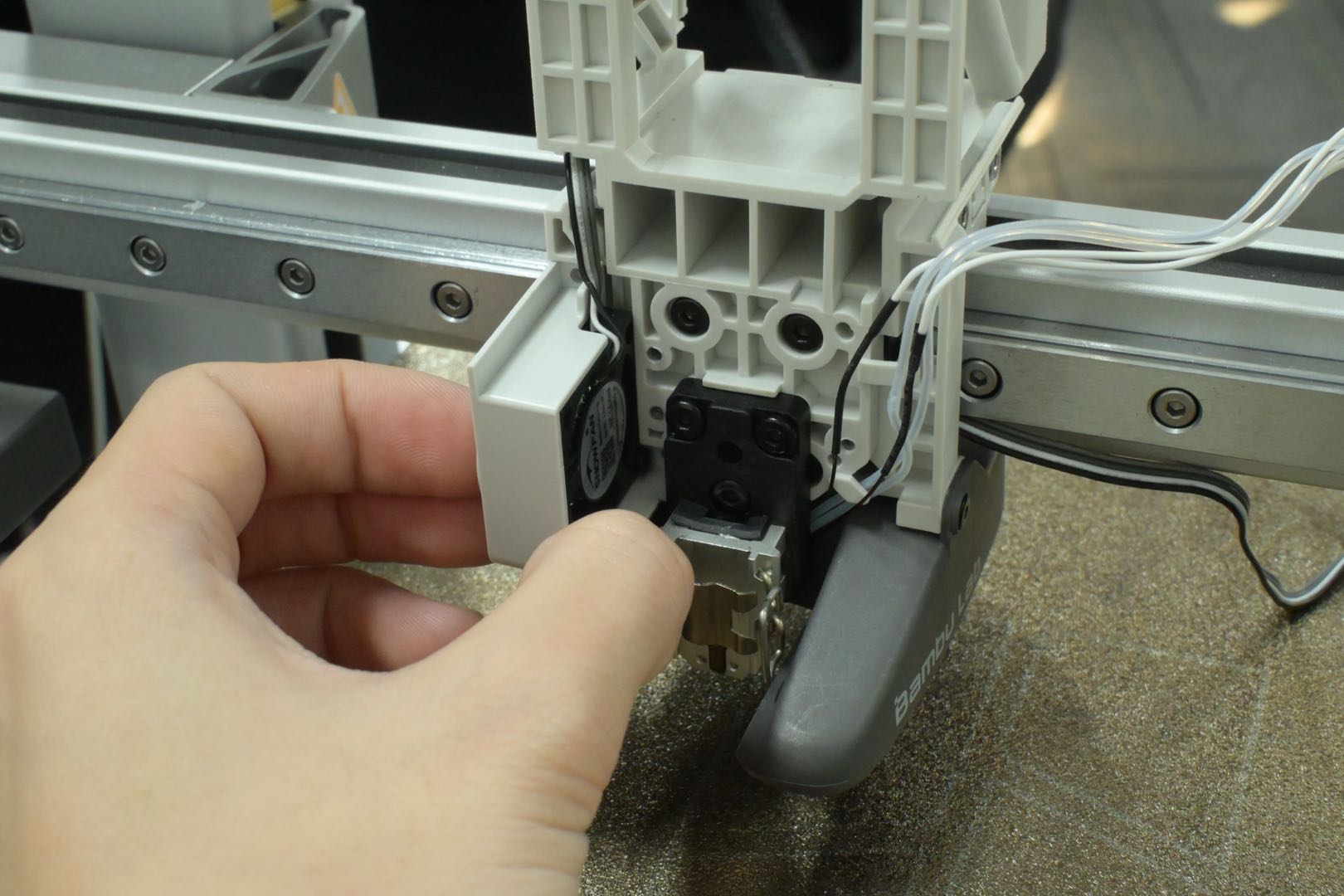

2. 安装热端风扇，锁 2 颗螺丝 F 固定。
 |
 |
¶ 步骤4：安装挤出模块

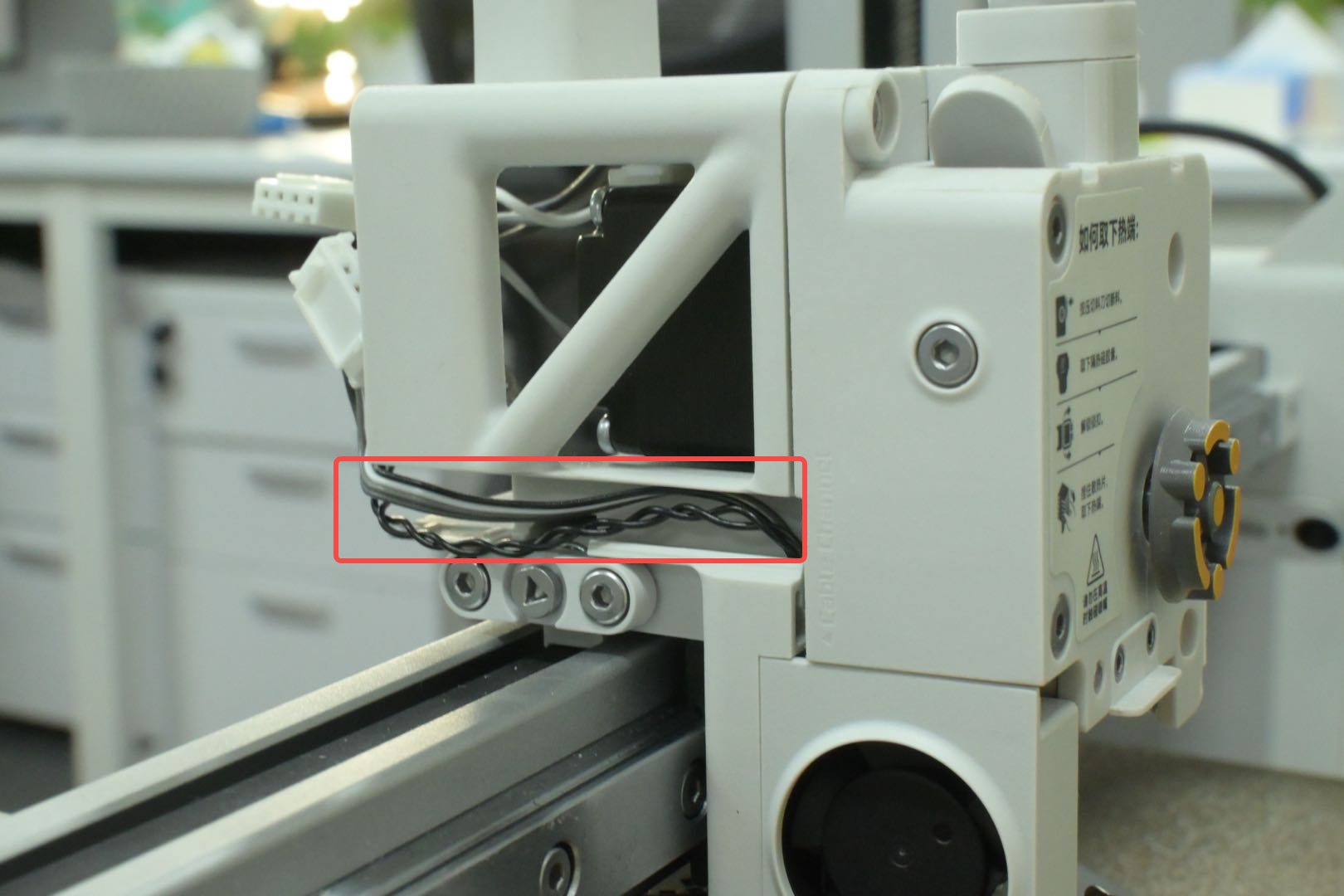

注意：安装挤出机前，检查两侧线缆（左侧两根涡流线圈，右侧部件冷却风扇线）是否理好，避免安装挤出机时挤压到线缆导致损坏。涡流线圈断线可能导致回零异常，部件冷却风扇破皮短路可能导致无法开机。
将挤出模块安装到滑车支架上，注意不要压到连接线。在上方锁入 2 颗螺丝 D，在下方锁入 2 颗螺丝 E。
 |
 |
 |
¶ 步骤5：安装挤出主板

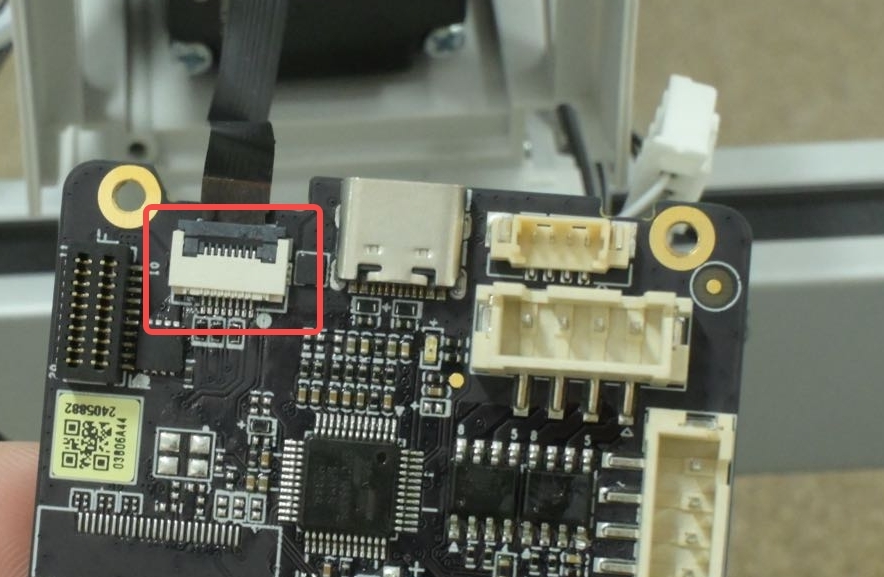

1. 将霍尔板排线连接到主板对应的连接器上并扣好；
 |
 |
2. 避让其他连接线，将主板安装到工具头上，锁 3 颗螺丝 C 固定主板；
 |
 |
 |
3. 锁 2 颗螺丝 B 固定线圈连接线；
 |
 |

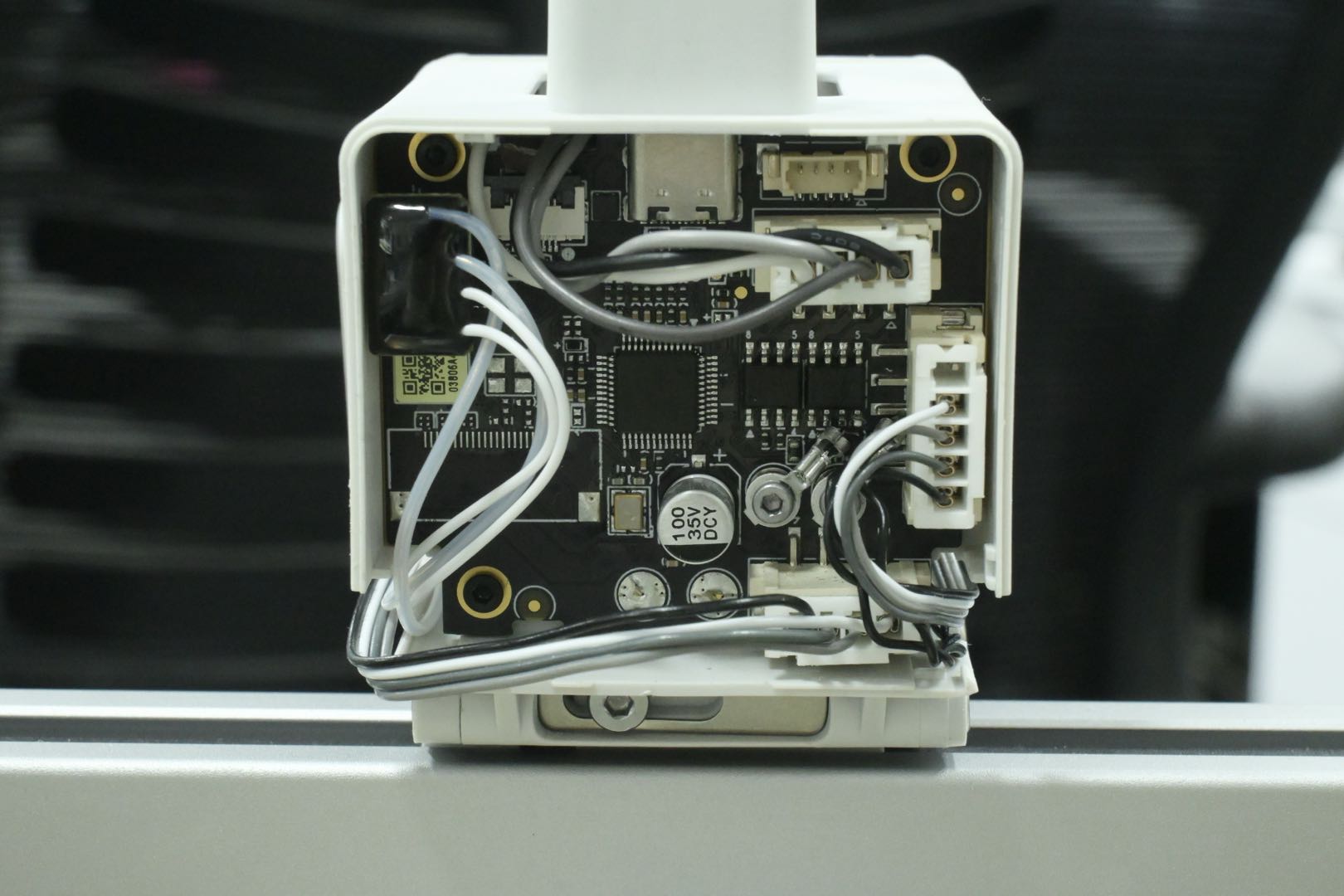

4. 依次连接热端风扇、部件冷却风扇、挤出电机和加热组件电缆到对应的主板接口上。
 |
 |

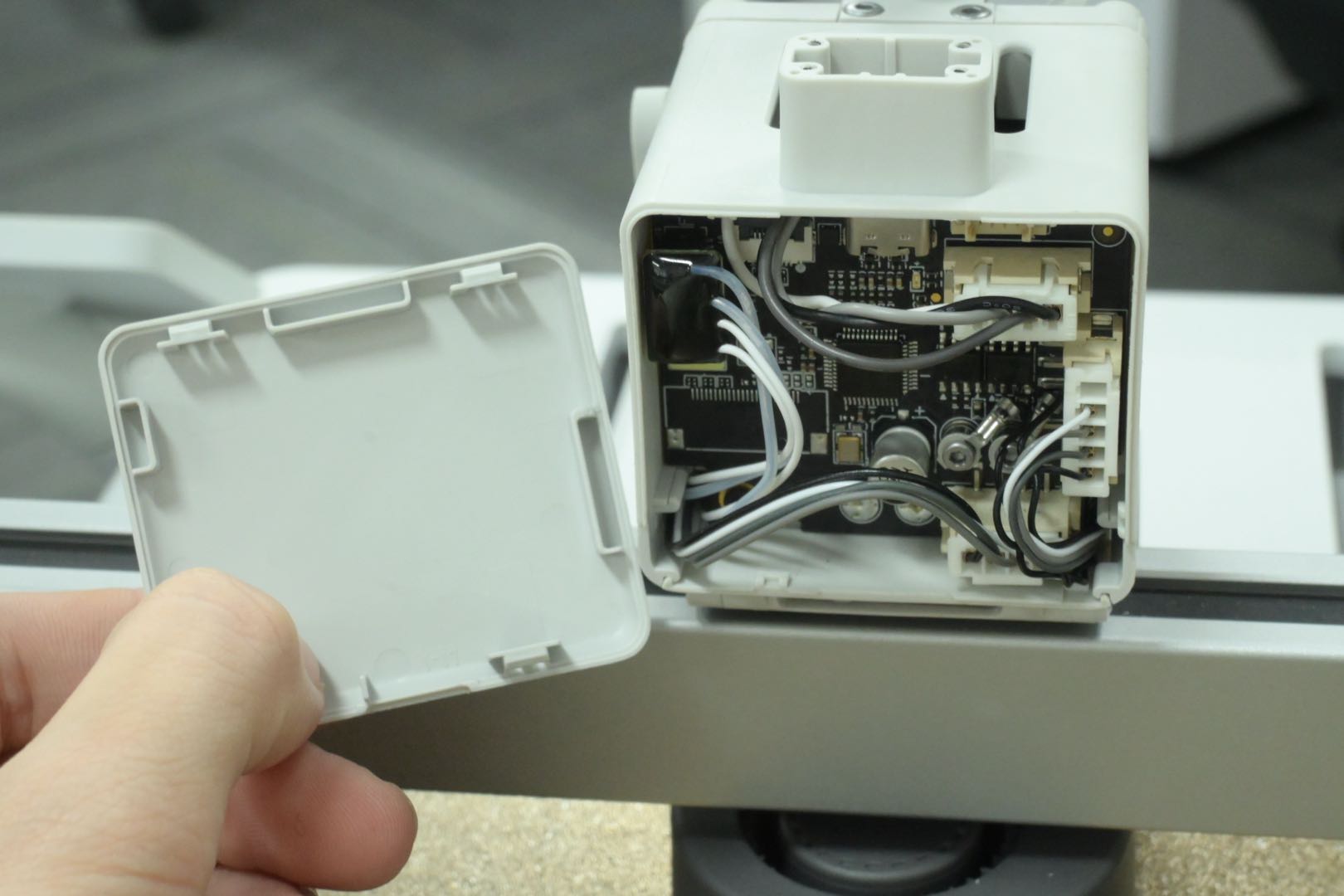

¶ 步骤6：安装工具头后盖

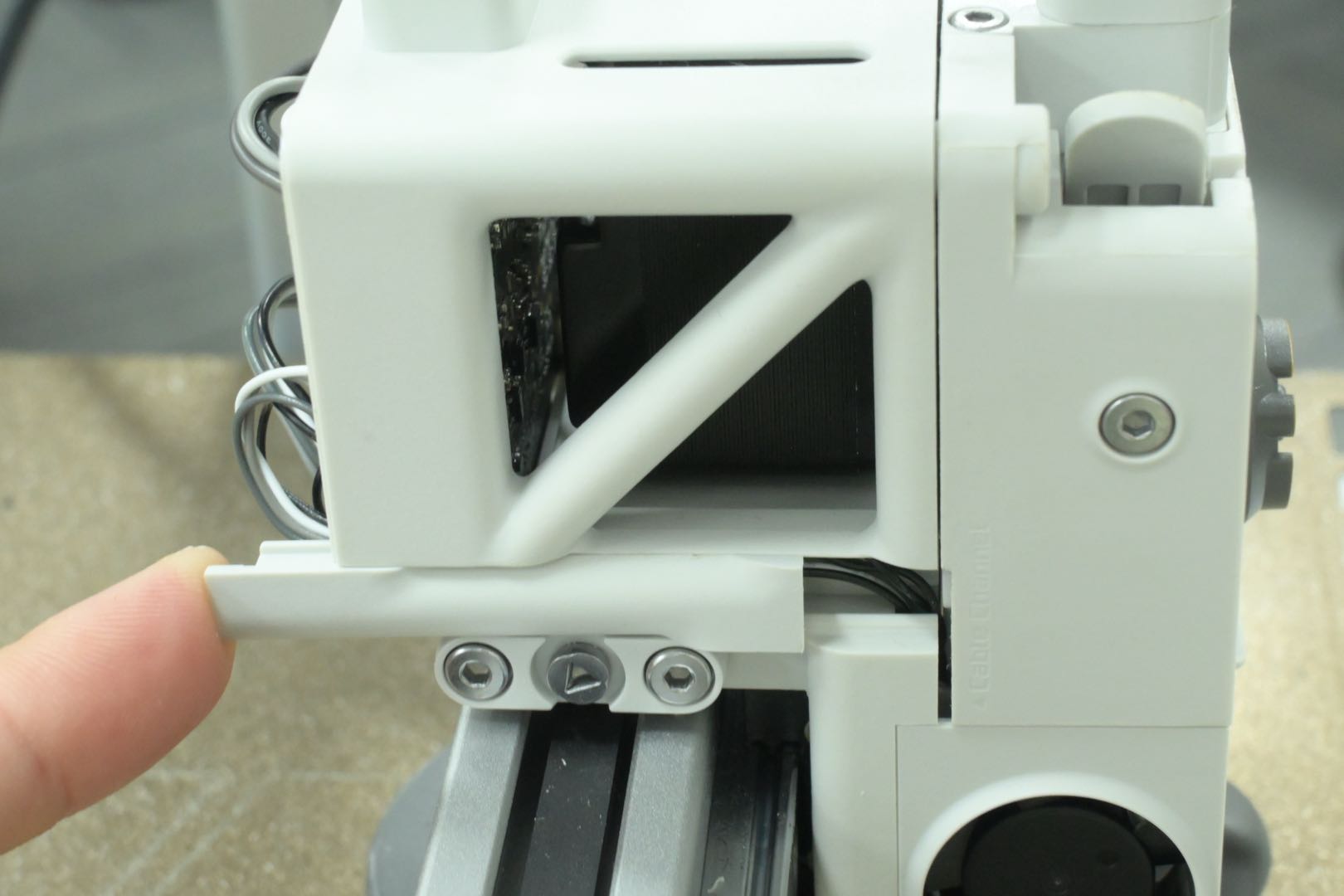

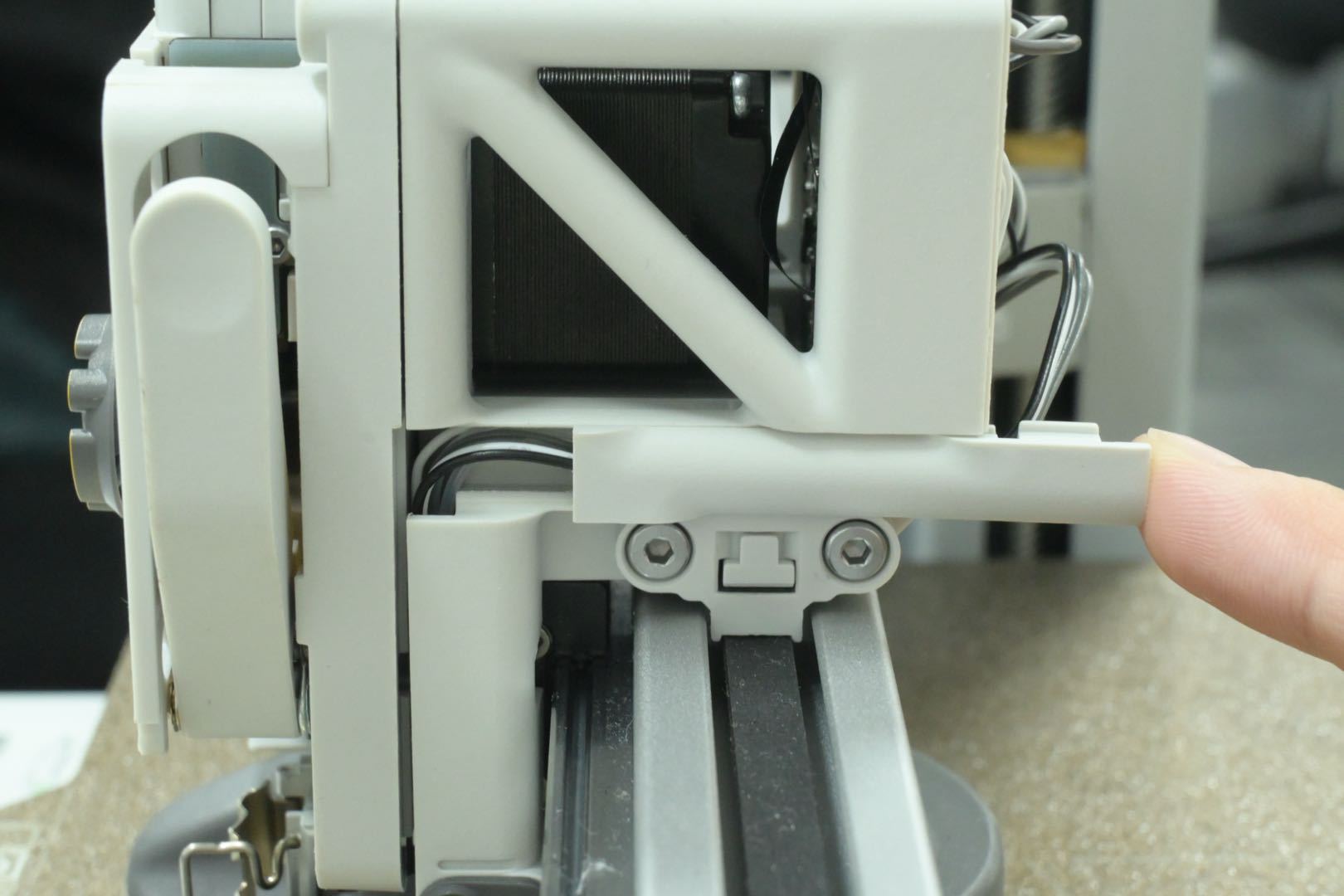

1. 检查线缆，确认安装方向，将两侧的线盖安装到位；
 |
 |
 |
2. 检查后盖缺口位置，确认安装方向，将后盖按压安装到位。
 |
 |
 |
¶ 步骤7：连接 USB 线

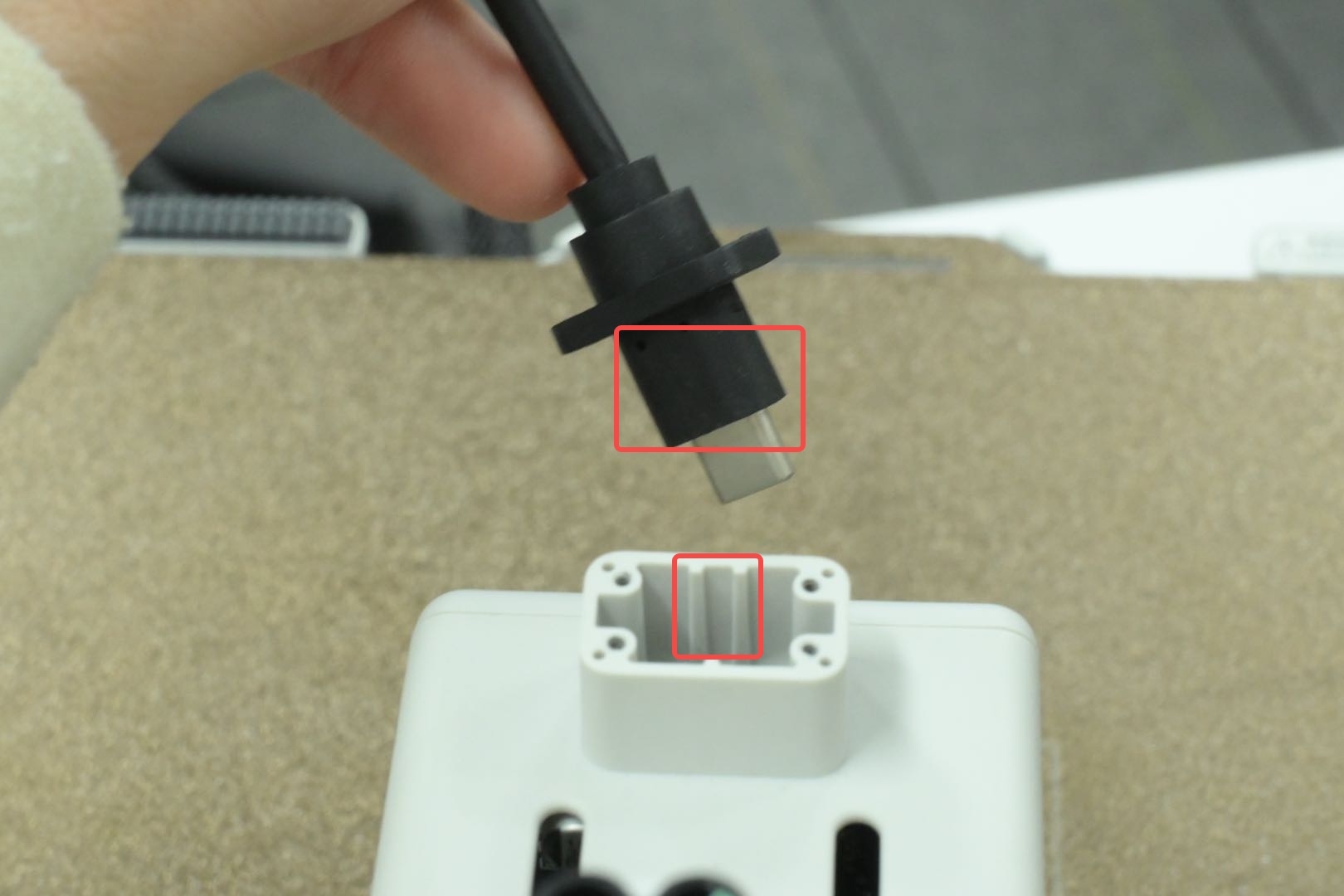

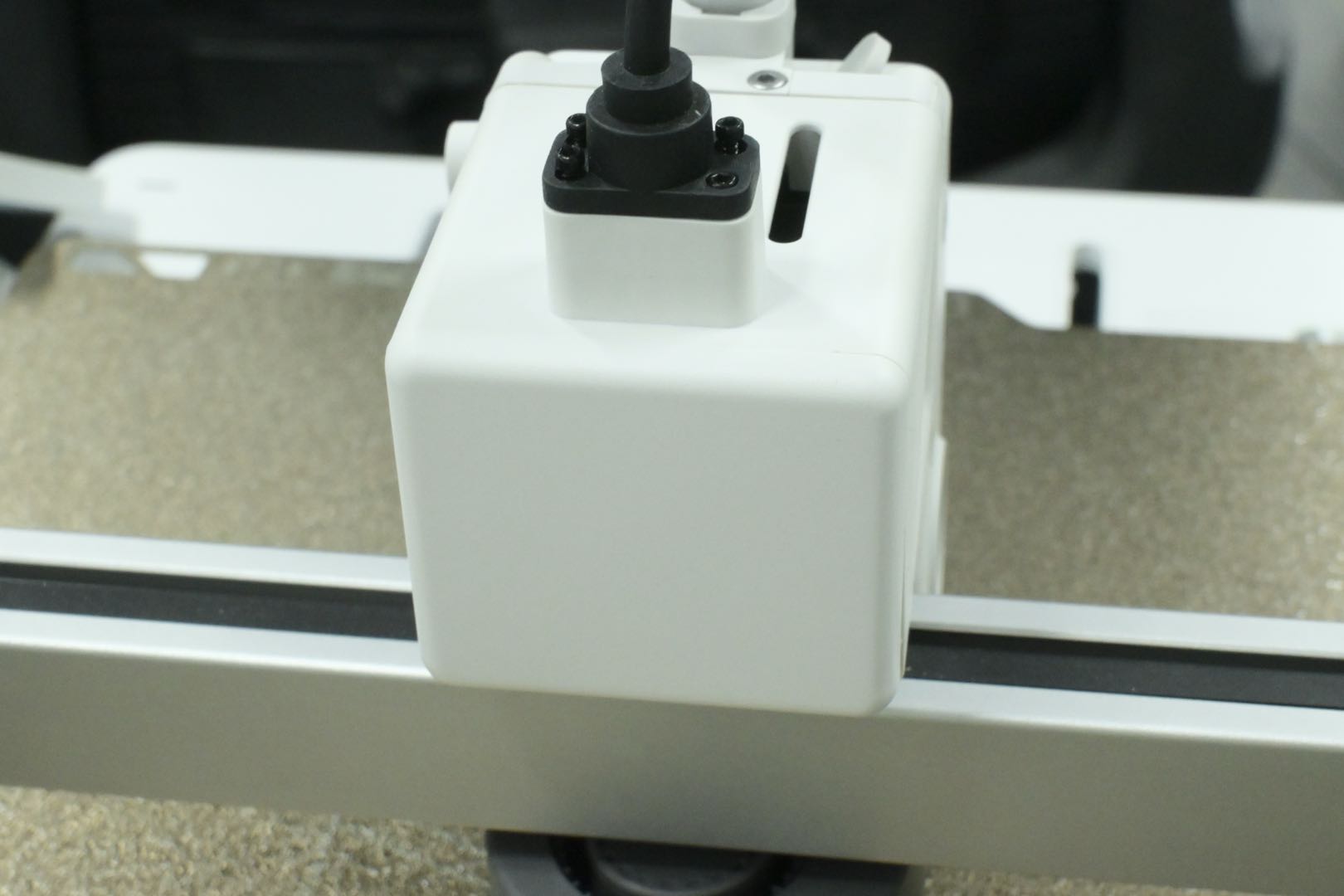

根据线槽的方向，将 USB 线从工具头上方通孔连接到工具头主板上；锁入 4 颗螺丝 A 固定。
 |
 |
¶ 步骤8：安装喷嘴组件

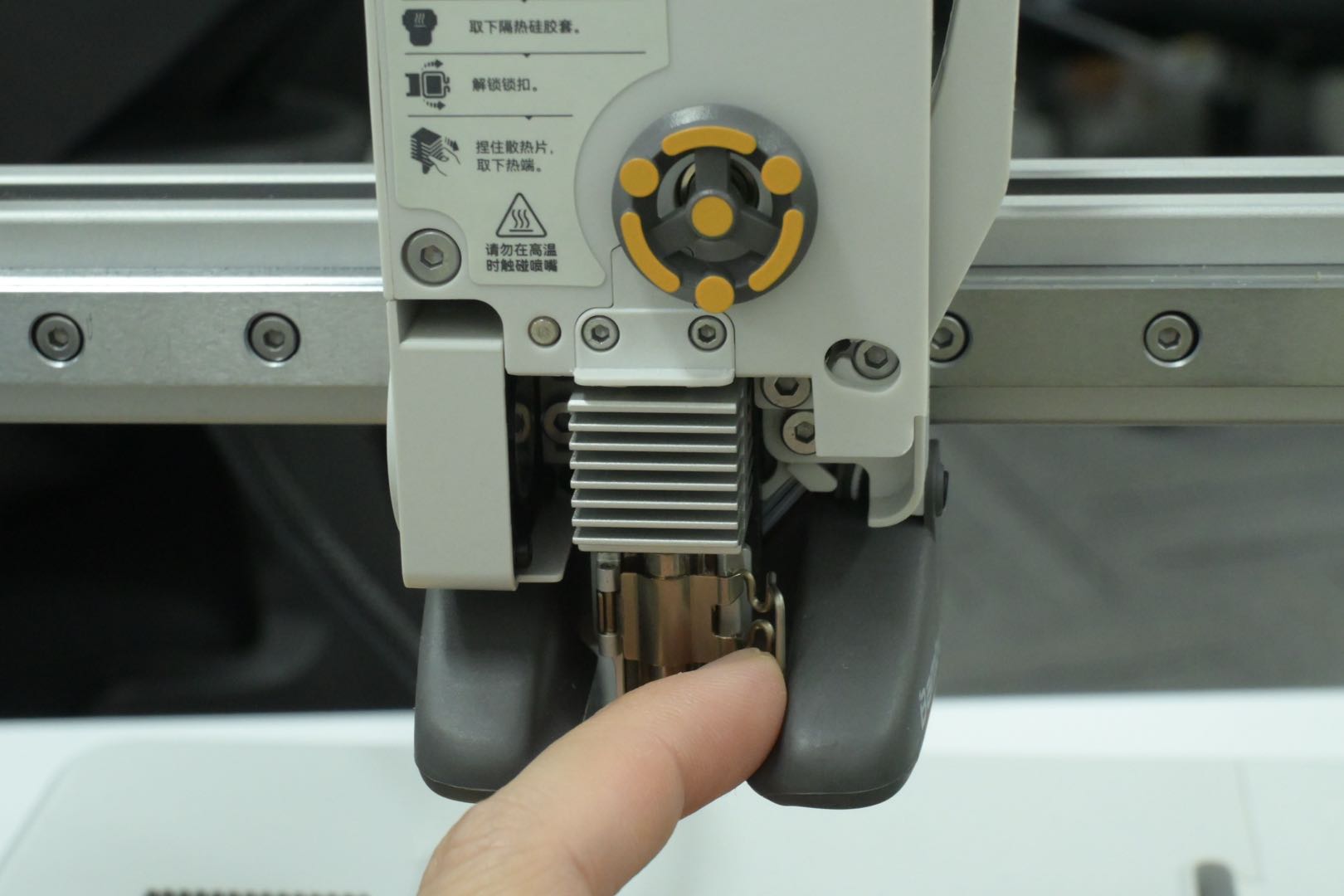

1. 确认快拆装置处于完全开启状态，握住喷嘴散热片，对齐安装位置，将喷嘴安装到位并锁定喷嘴；
 |
 |
 |

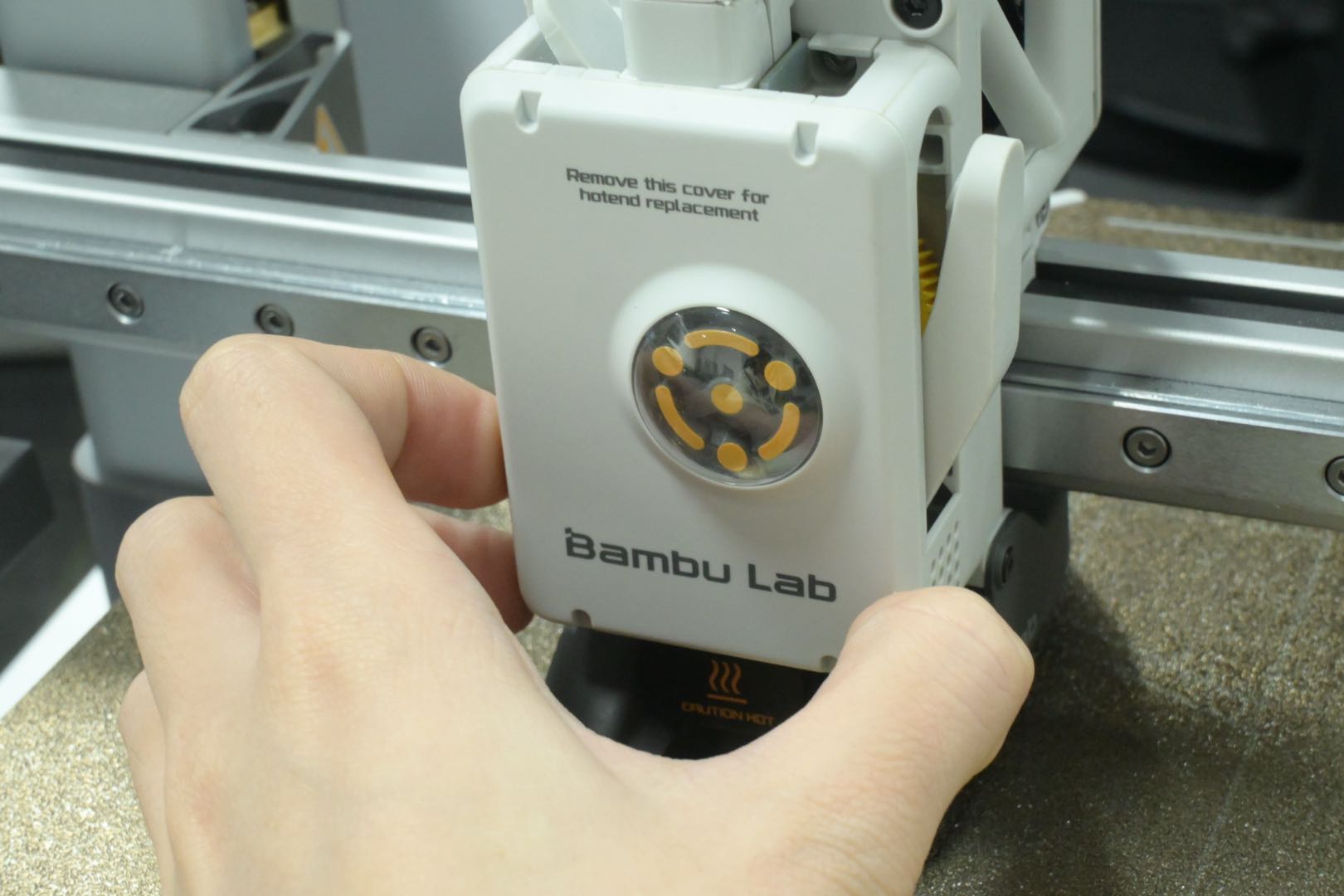

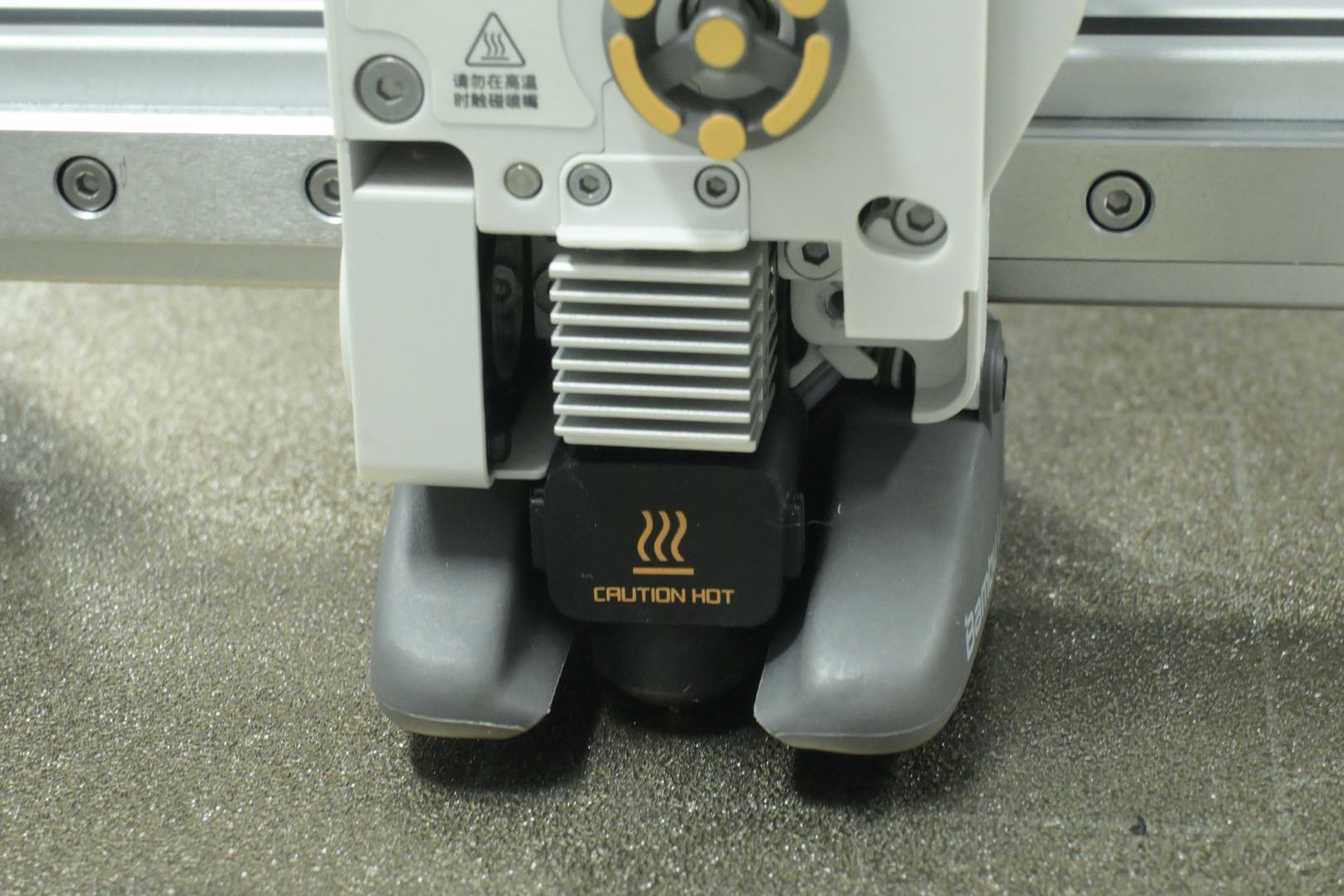

2. 套上硅胶套，安装工具头前盖。
 |
 |
 |
¶ 功能确认
- 启动打印，确认能正常启动机器。
- 在显示屏操作，运行一次设备校准，确认热端、风扇、挤出机等都能正常工作。
