¶ X 电机
X 电机是安装在打印机 X 轴上，用于驱动工具头在 X 轴方向上移动的步进电机。
¶ 何时使用
- X 电机烧坏
- 经官方技术支持通过分析日志，确认是 X 电机故障
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击此处联系在线技术支持 （服务时间 9:00-21:00），我们将及时回复并为您提供所需的帮助。
¶ 所需工具和材料
¶ 移除 X 电机
¶ 步骤 1：移除底板
向后放倒打印机，使 Z 轴的支柱接触桌面。

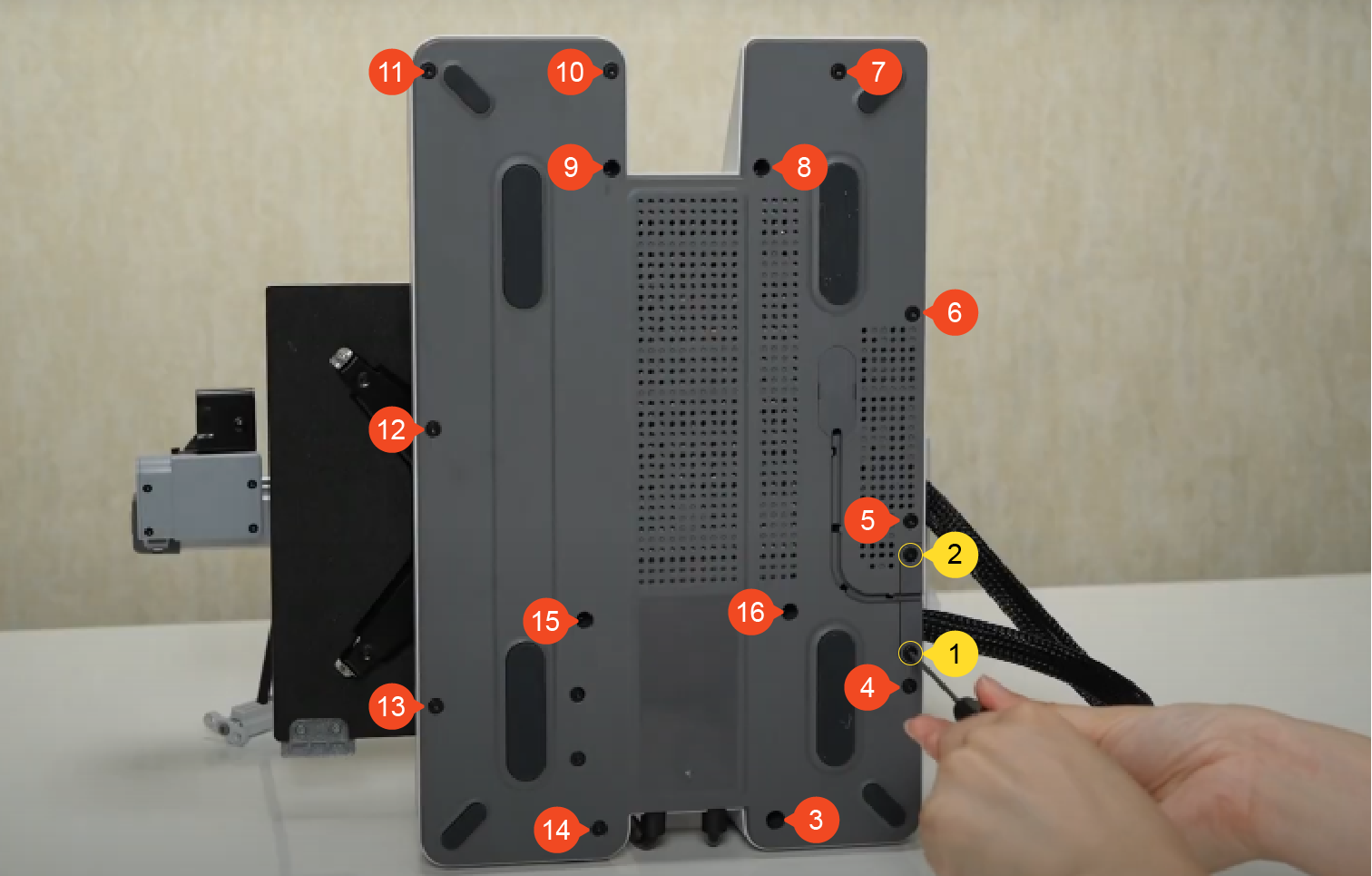

用 H2.0 内六角扳手移除 2 颗螺丝 (BT2.6×8)，再移除 14 颗螺丝 (BT3×8)，拉扯尼龙扎网使底板松动，移除底板。
¶ 步骤 2：移除主板风扇

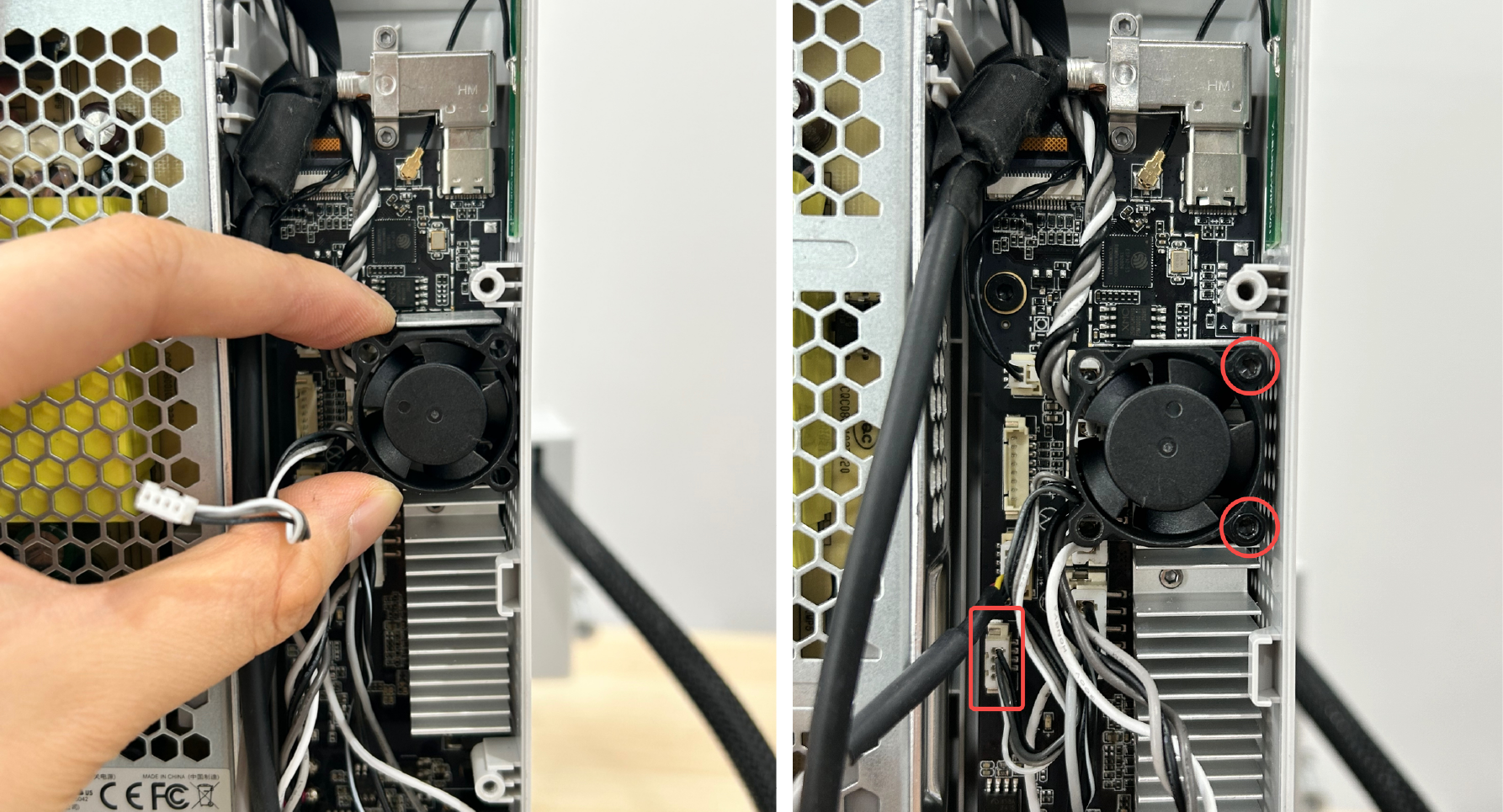

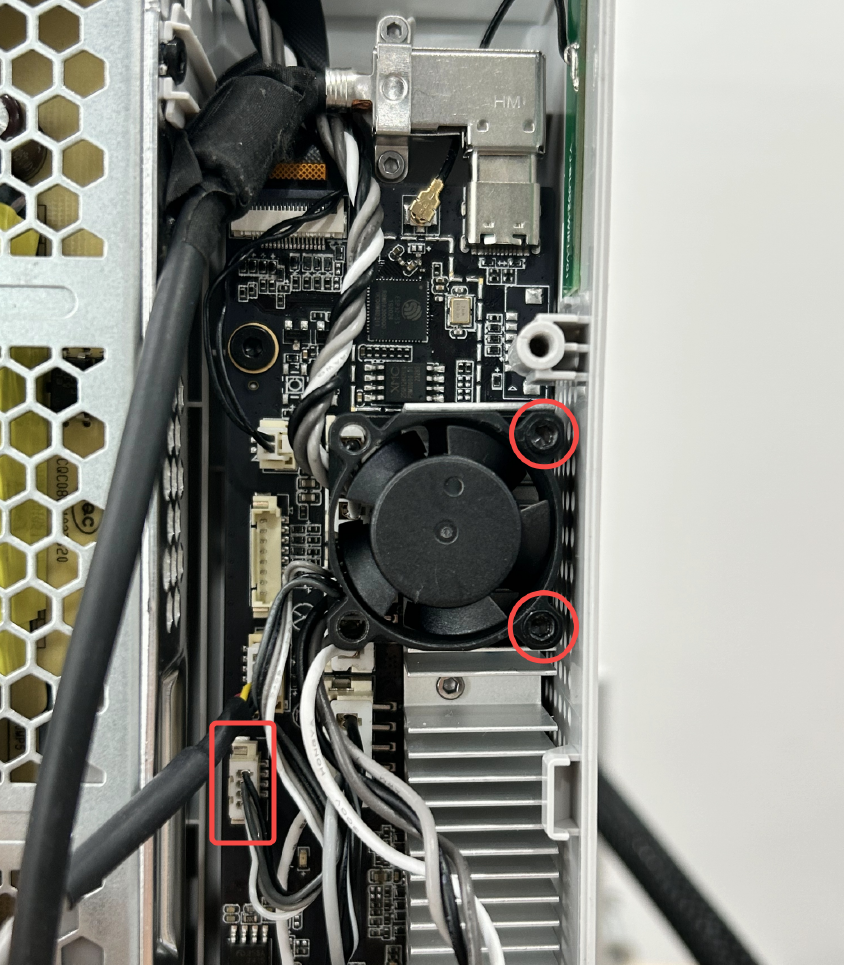

用 H2.0 内六角扳手移除 2 颗螺丝 (MG2.5×15)，再从主板上断开主板风扇连接线。
¶ 步骤 3：断开连接线

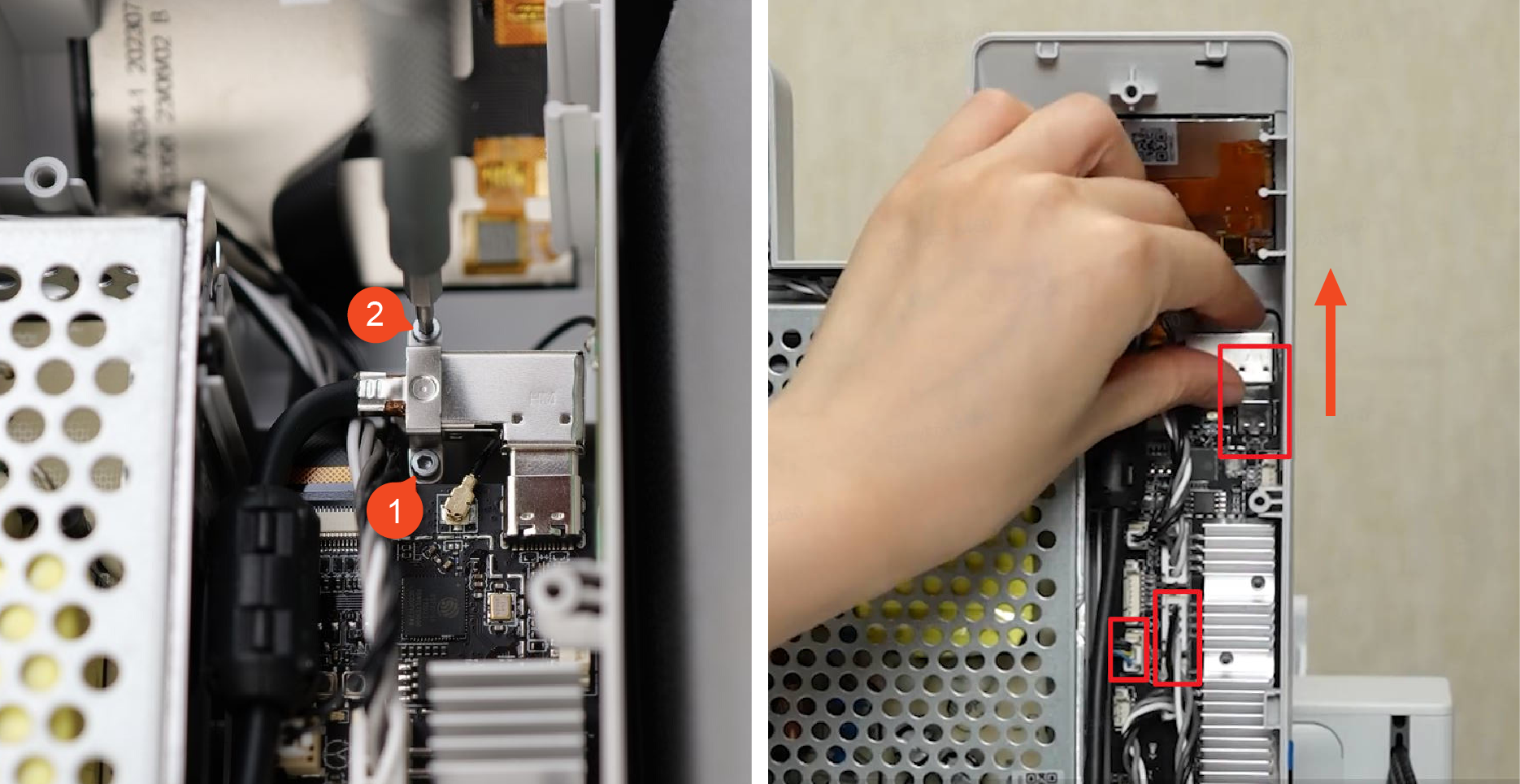

移除 2 颗螺丝 (BT2×5) 和压片，从主板上断开USB线、摄像头连接线和 X 电机连接线，请注意摄像头连接线是带锁扣的，要按压解锁后断开。
¶ 步骤 4：移除摄像头线和 X 电机罩

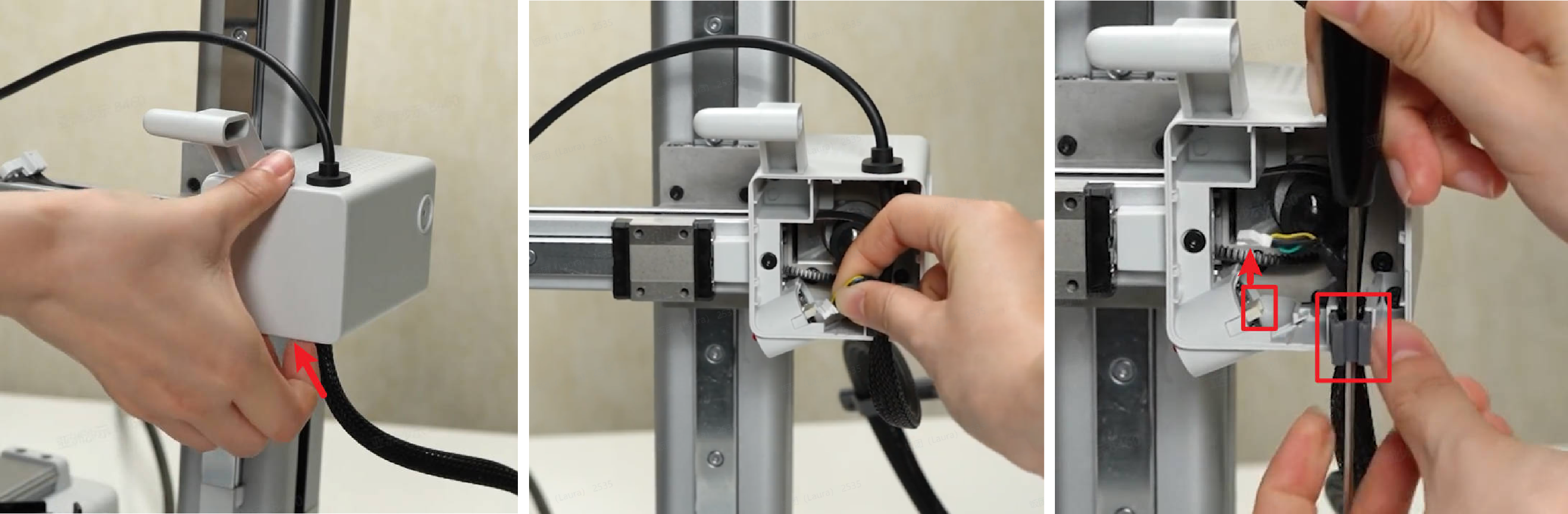

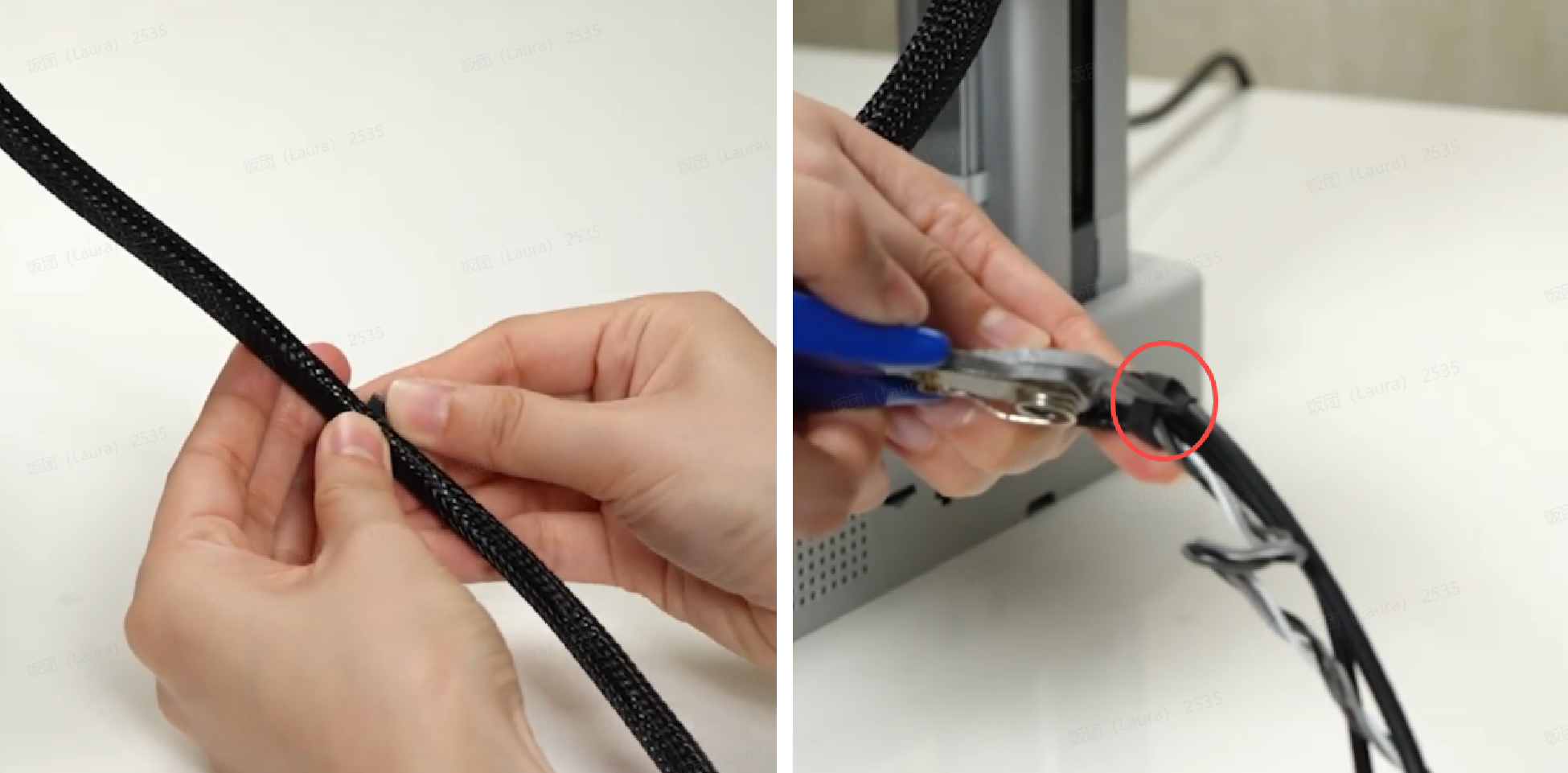

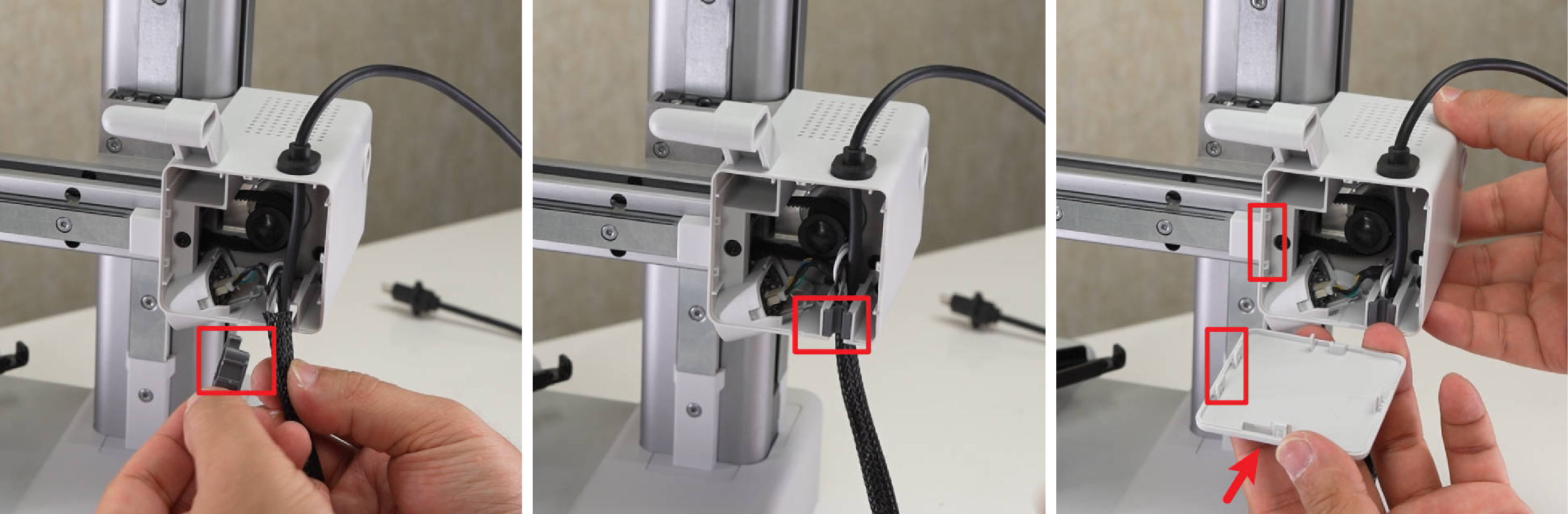

从电机罩前盖下方用力，移除电机罩前盖，断开摄像头连接线，用内六角扳手穿过线夹并撬出，移除线夹;

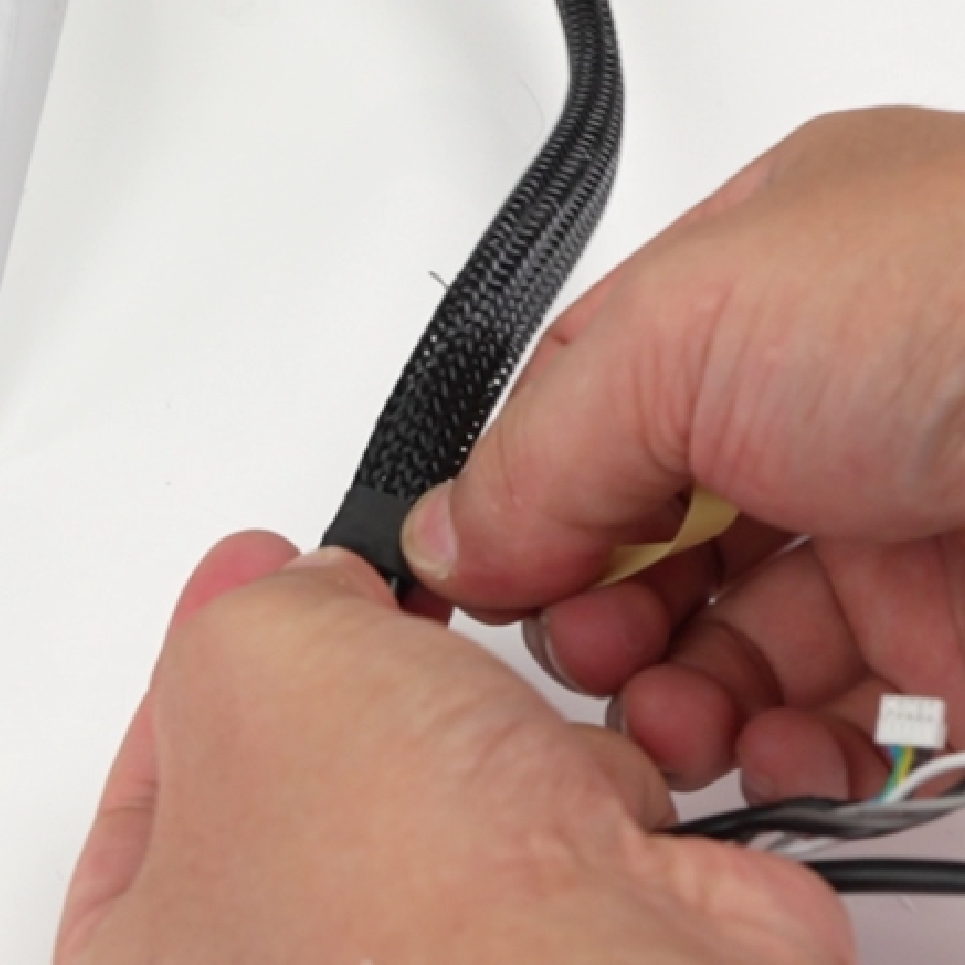

去除留在线材上的线夹，撕掉尼龙扎网一端的胶布，抽出摄像头连接线和 X 电机线；

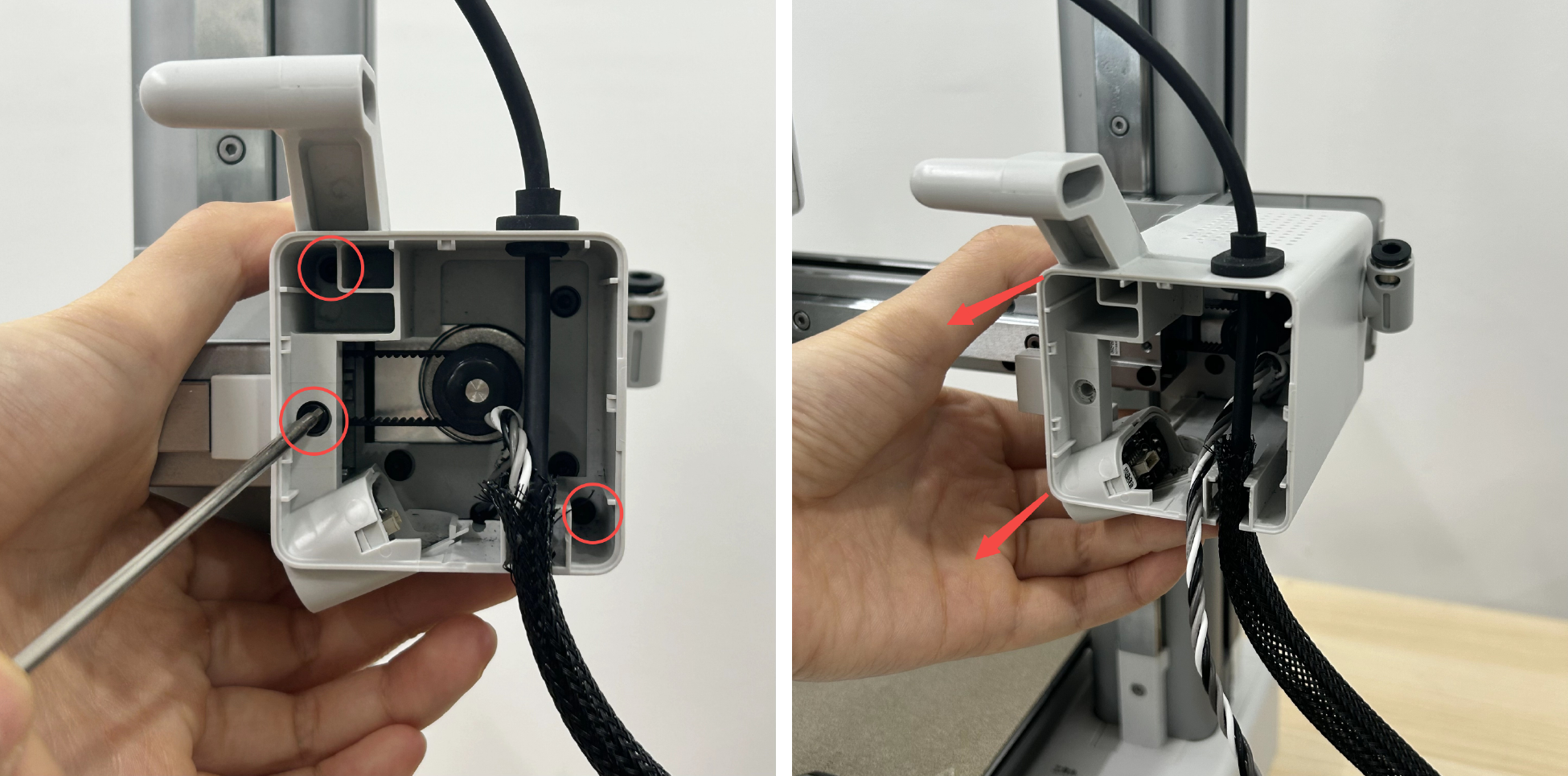

移除 1 颗螺丝 (M3×10)，2 颗螺丝 (M3×6)，取下 X 电机罩组件。
¶ 步骤 5：拧松 X 皮带

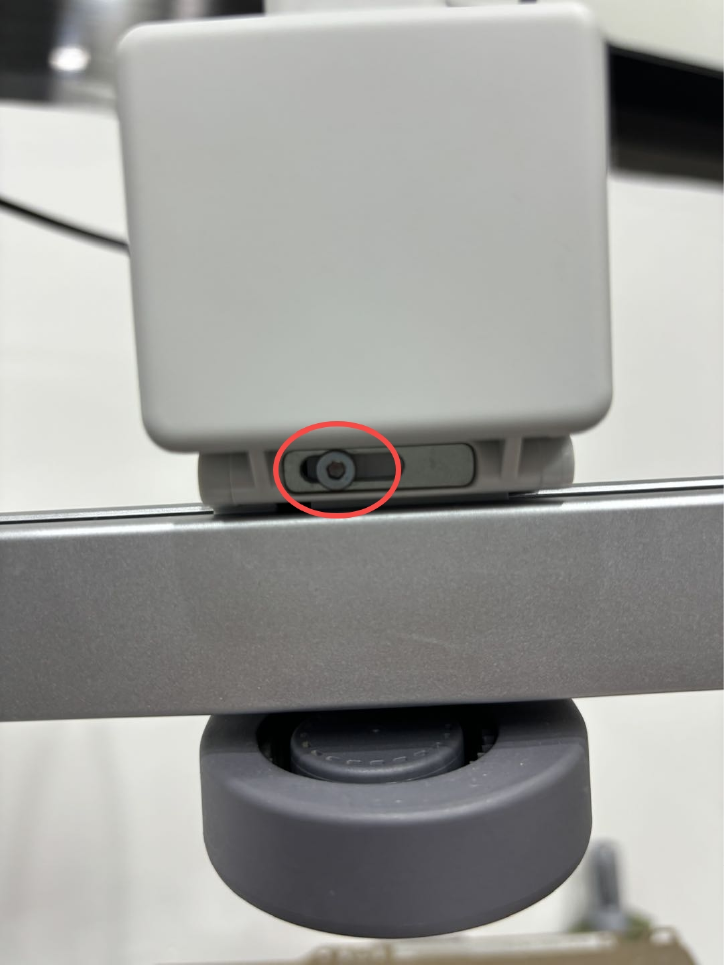

拧松 X 轴张紧螺丝一圈（请勿完全松开），使皮带变松。
¶ 步骤 6：移除 X 电机

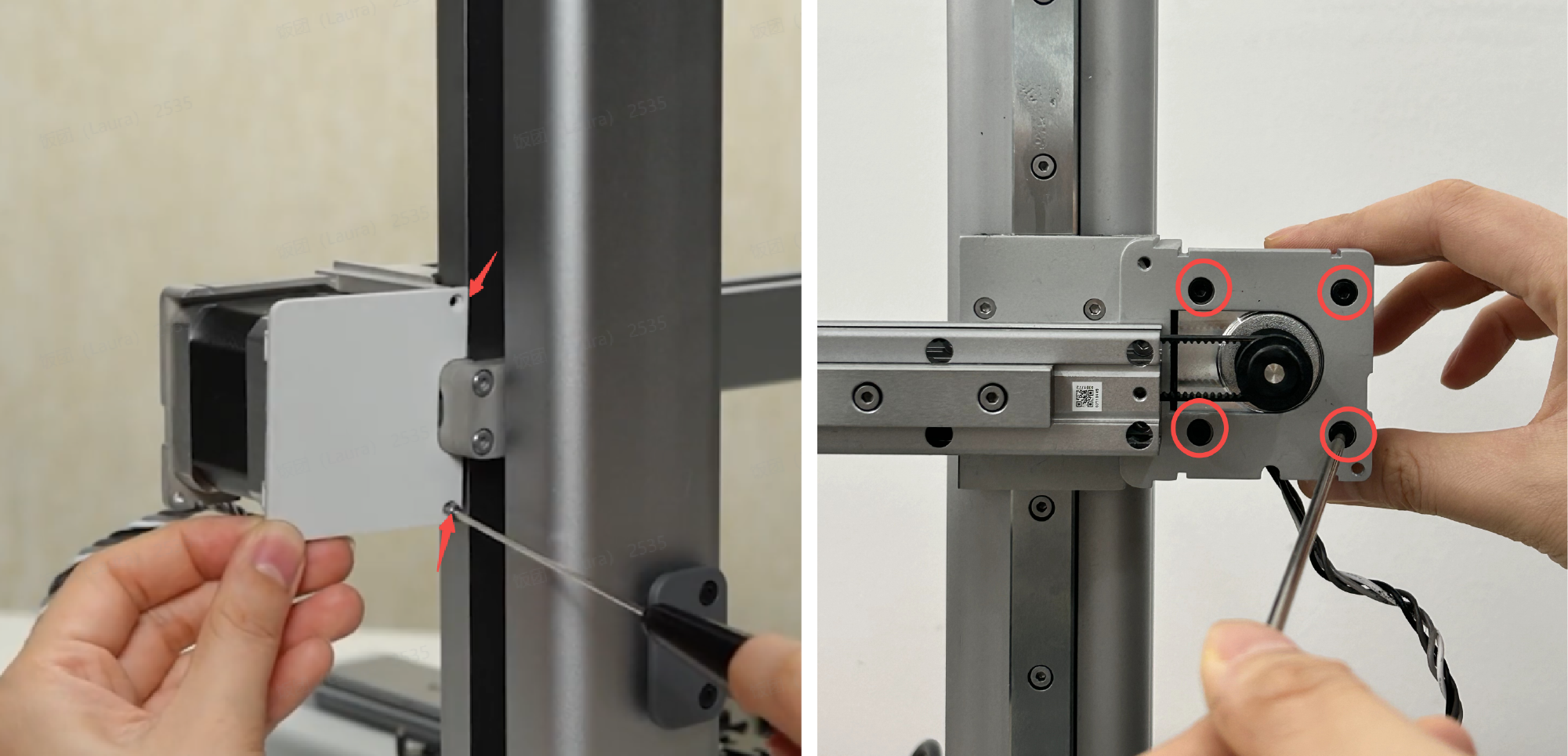

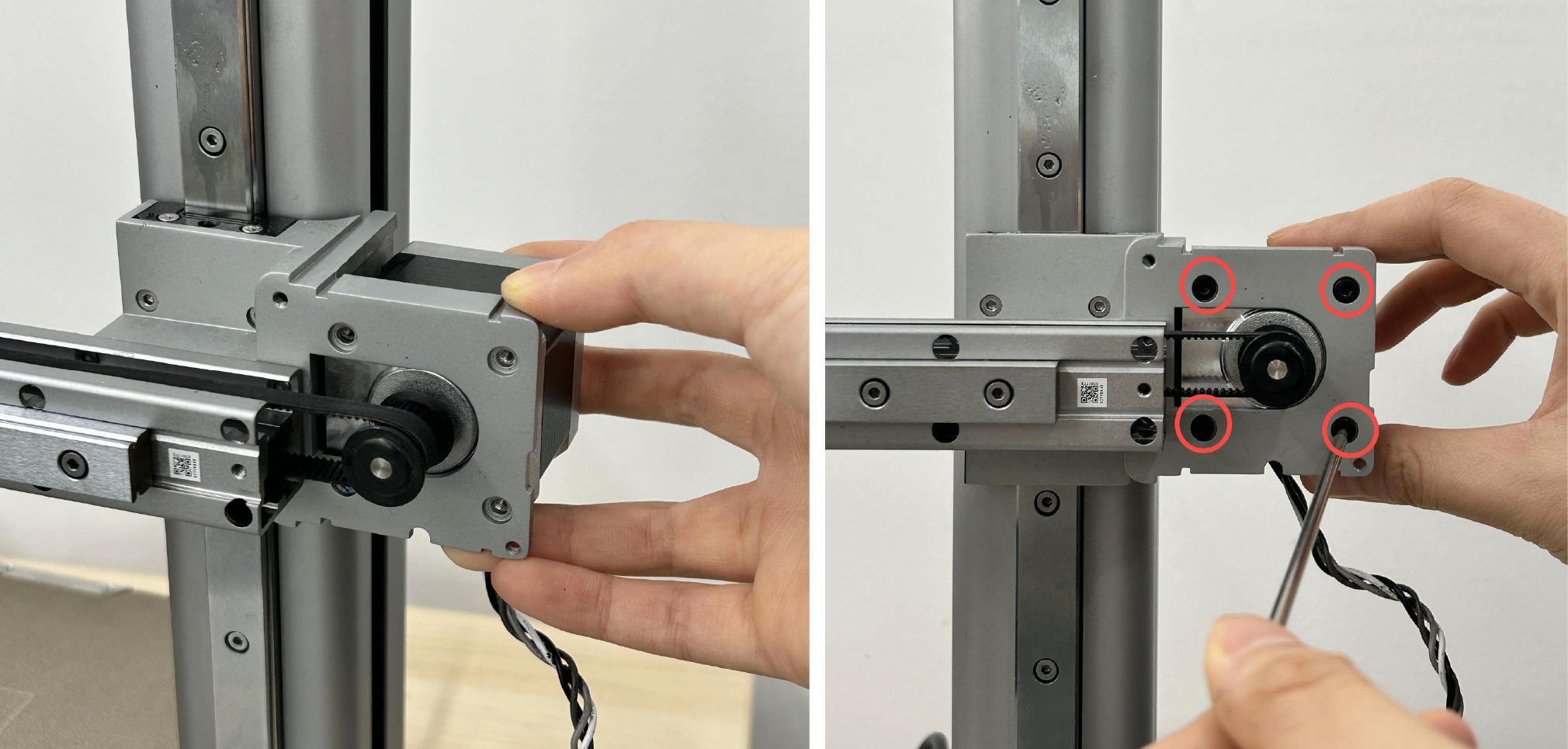

移除 2 颗螺丝 (M2×4.5) 移除电机罩后盖；移除 4 颗螺丝 (M3×5)，取下 X 电机。
¶ 组装指引
¶ 步骤 1：安装 X 电机
安装 X 电机，电机的排线朝下，将电机主动轮穿过 X 皮带，锁入 4 颗螺丝 (M3×5)。
¶ 步骤 2：张紧 X 皮带

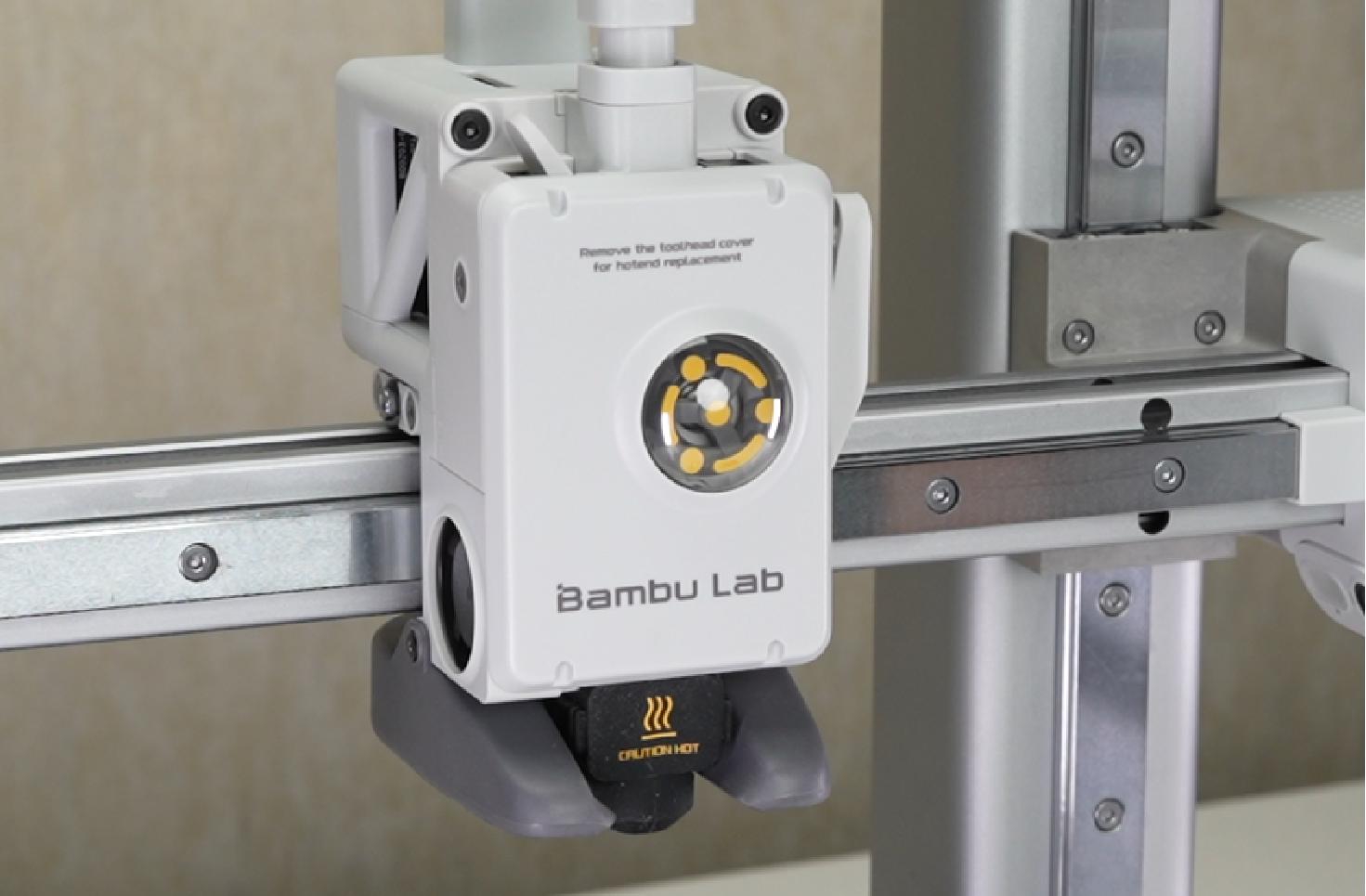

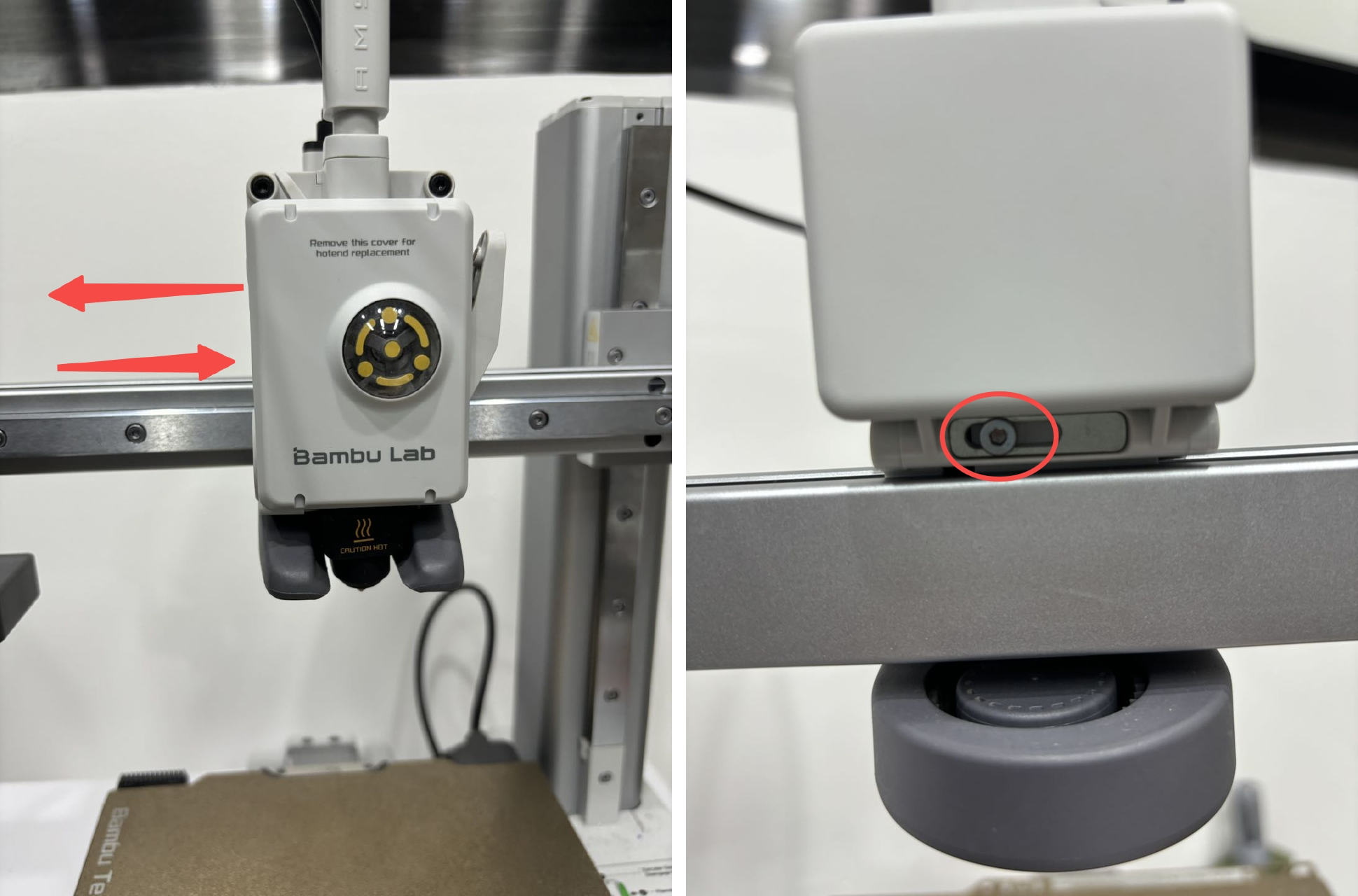

将 X 轴移动到移动到靠近 Z 轴中间位置，避免移动工具头时划伤热床；
确保张紧螺丝已被拧松且不是完全松开的状态，用手移动工具头沿 X 轴方向来回运动 3 次，然后重新拧紧张紧螺丝。
¶ 步骤 3：安装 X 电机罩和摄像头线
按箭头方向将电机罩安装到转接支架上，注意电机电缆要穿过电机罩，在 X 轴上锁入 1 颗螺丝 (M3×10)、在电机罩内锁 2 颗螺丝 (M3×6) 将电机罩固定;

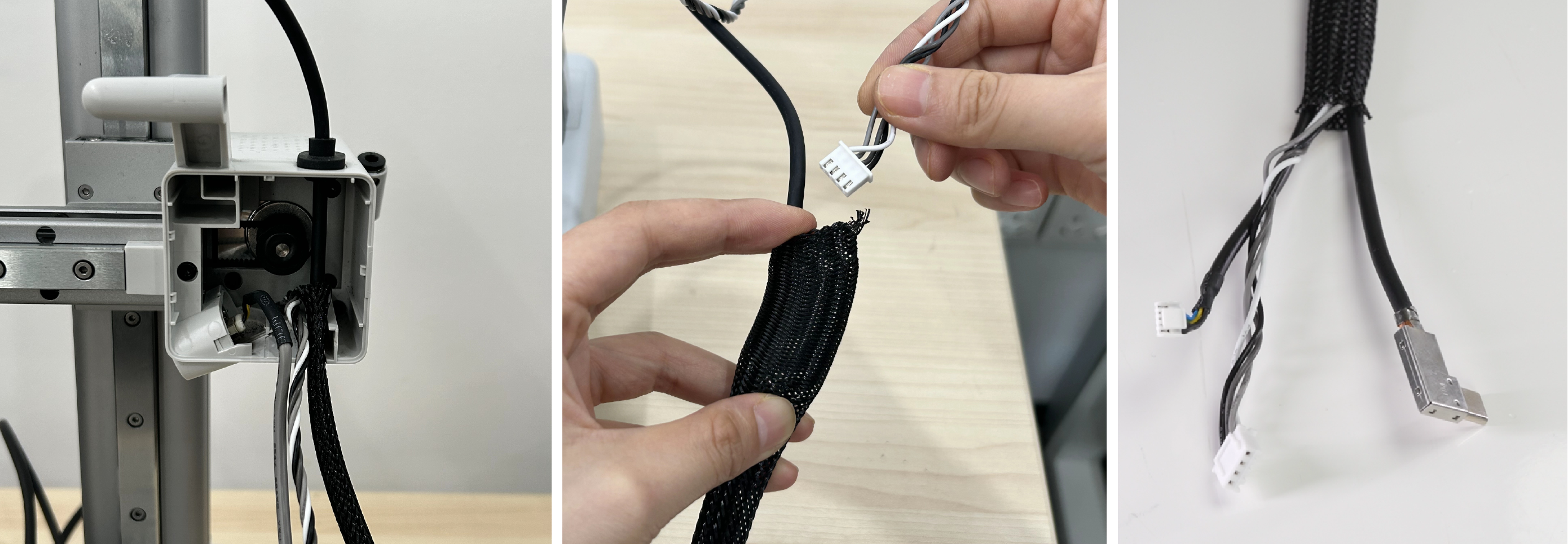

将摄像头电缆小头的一端连接到摄像头上，然后依次将 X 电机线和摄像头线穿过编织网管；
确认线夹的方向，将线夹安装到电机罩上，然后确认安装方向，盖上电机罩前盖；

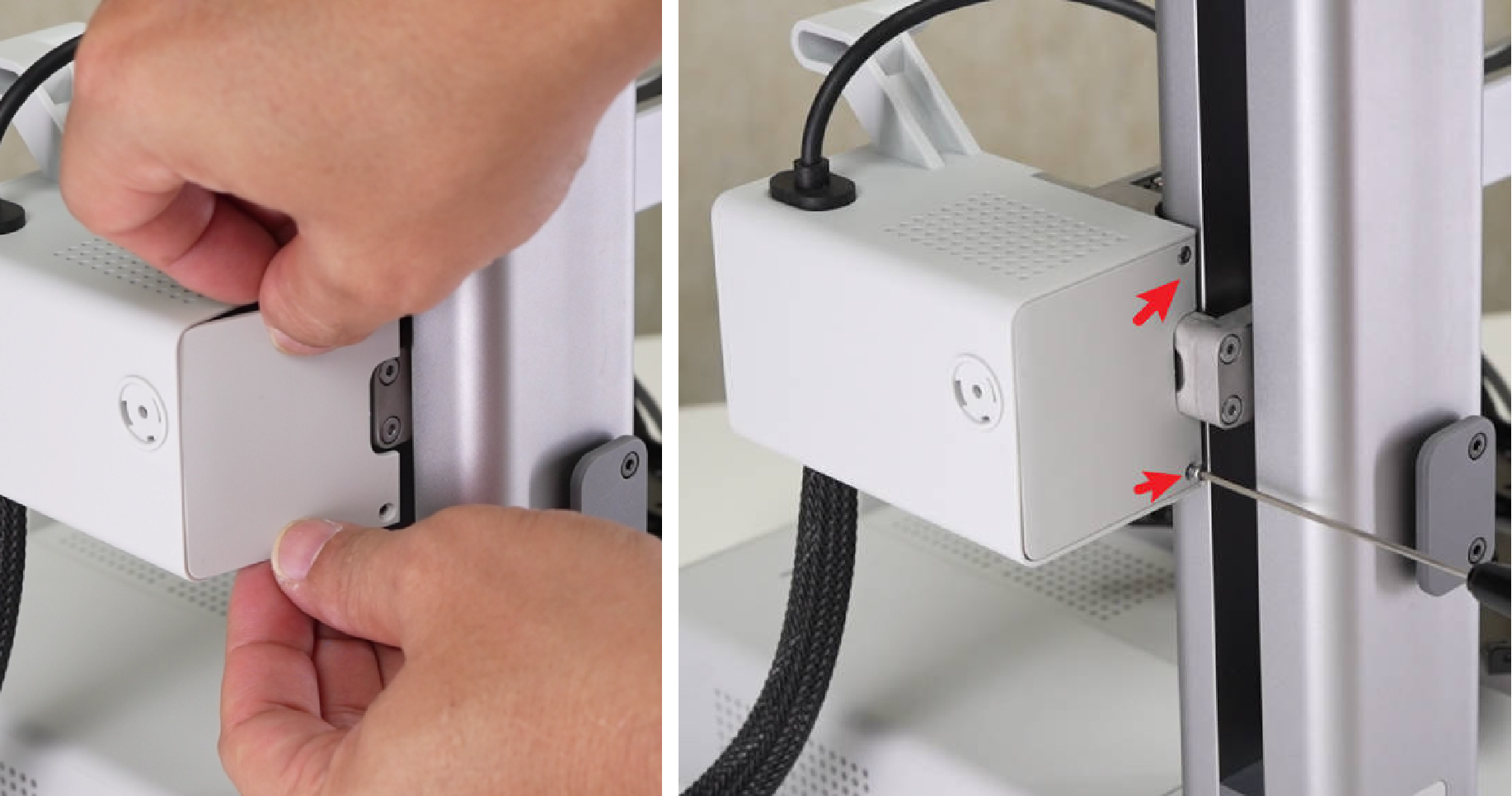

将X电机罩后盖安装到电机罩上，锁入 2 颗螺丝 (M2×4.5)；
用胶布将编织网管的另一端缠住。
¶ 步骤 4：连接电缆

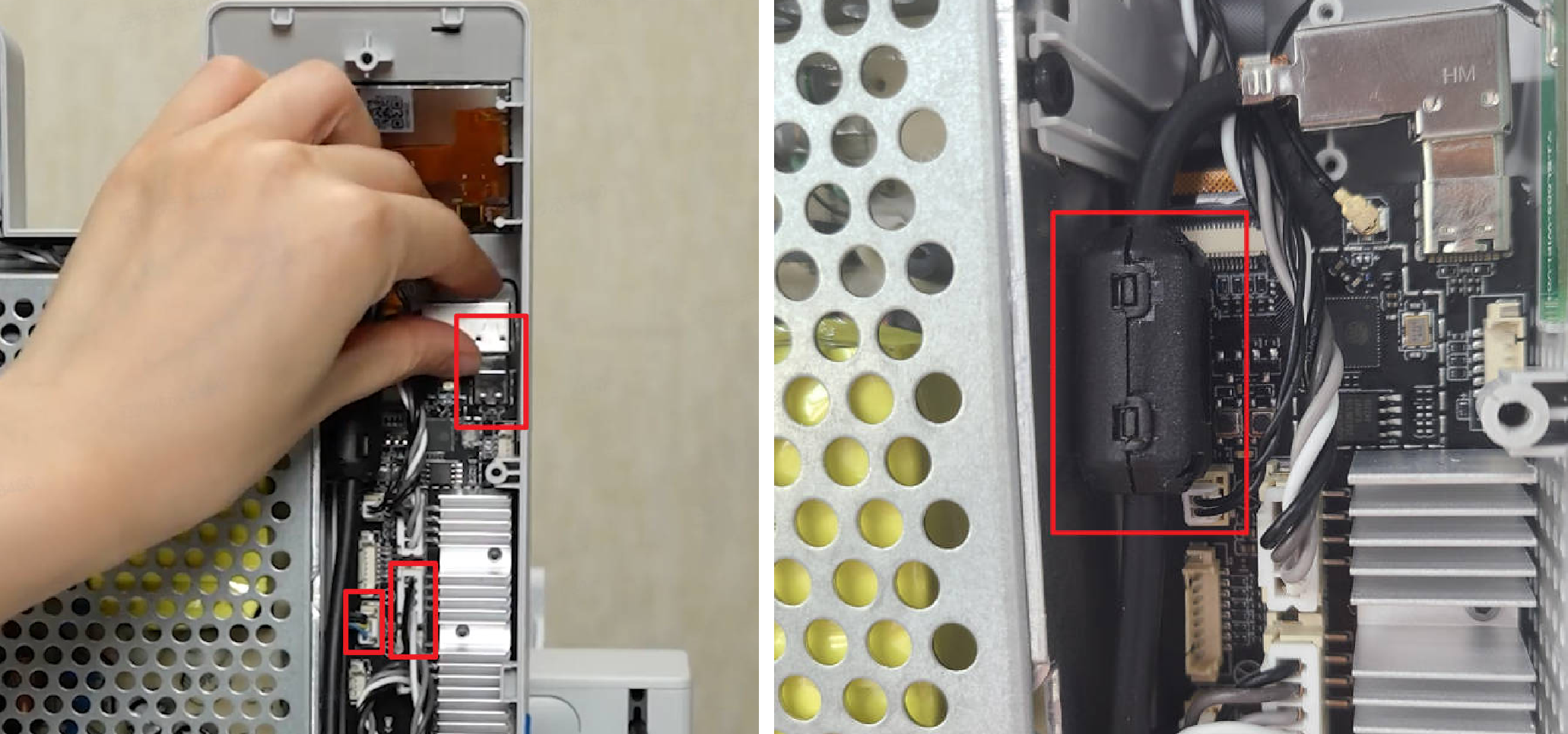

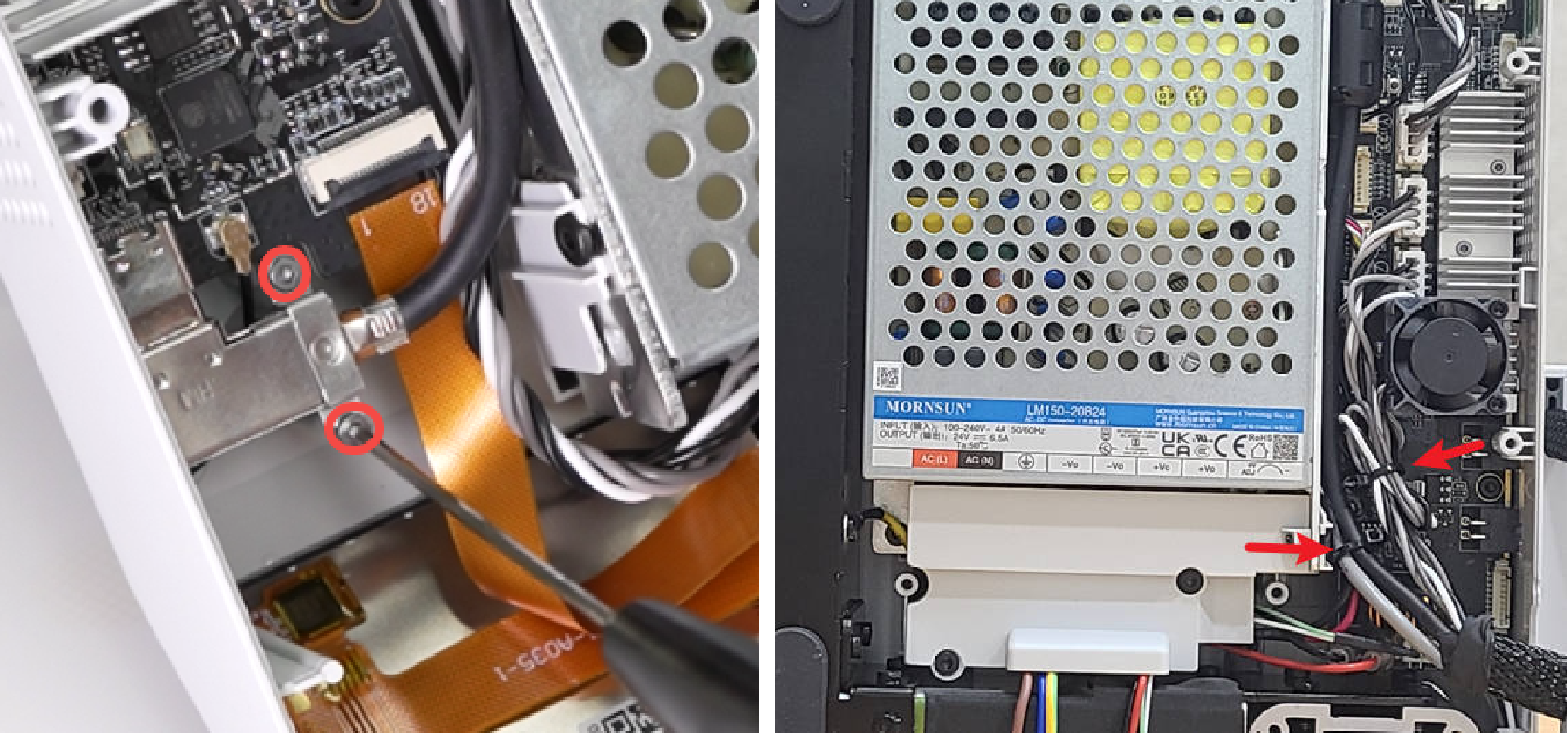

将 X 电机线、摄像头线连接到主板上，连接USB线，确认磁环的位置，并用 2 颗螺丝 (BT2×5) 将压片锁定，整理好线缆，以确保底板能顺利安装，并且主板风扇在运行中不会碰到线缆。
¶ 步骤 5：安装主板风扇
安装主板风扇，风扇的排线朝左，锁入 2 颗螺丝 (MG2.5×15) 固定，连接风扇排线。
¶ 步骤 6：安装底板
安装底板，对齐位置后，锁入 14 颗螺丝（BT3×8）固定; 然后安装走线夹，锁 2 颗螺丝 (BT2.6×8) 固定；正放打印机。
¶ 功能确认和设备校准

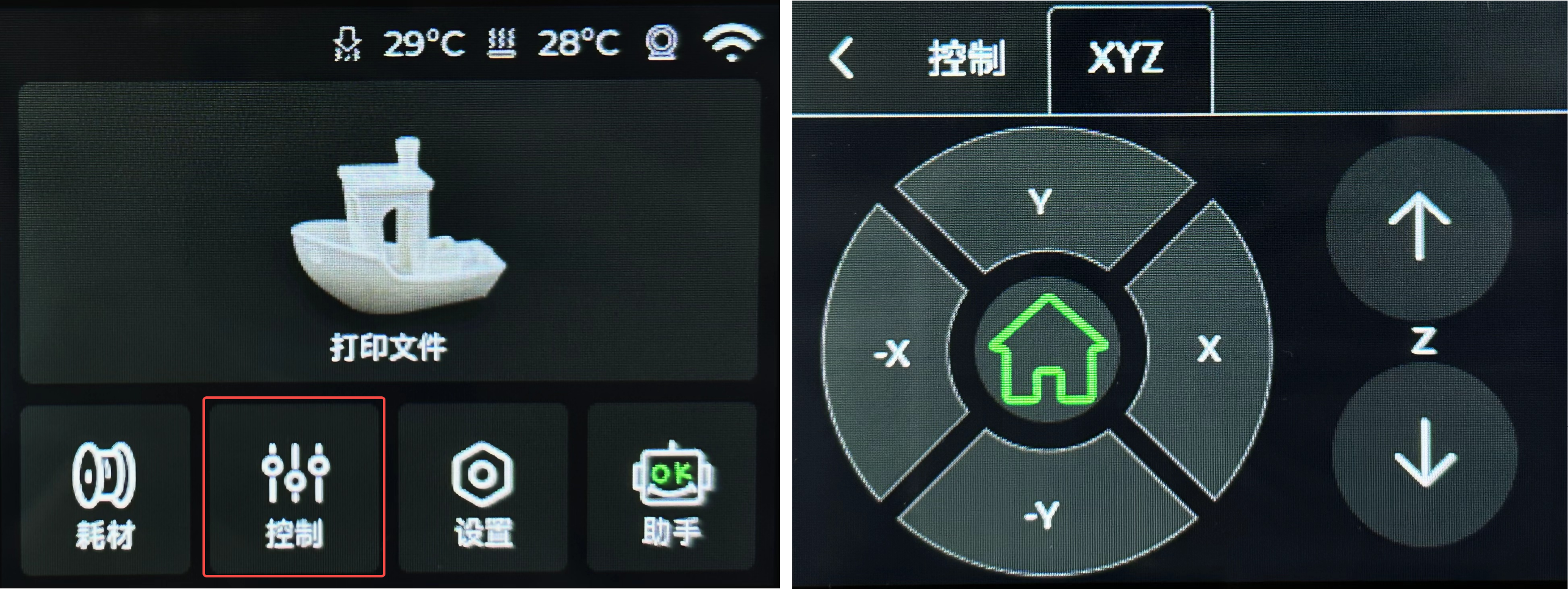

完成以上组装指引的全部操作步骤后，启动打印机，进入控制界面，点击屏幕上的 “-X” 或 “X” 按钮移动 X 轴，以确认 X 电机是否正常运行。
在校准页面，仅选择振动补偿，点击开始。
请执行此步骤以确保打印机正常工作。
¶ 结束语
我们希望本指南能为您提供有用的信息，帮助您解决问题。
我们希望能确保您安全有效地进行操作。如果您对本指南描述的过程有任何疑虑或问题，建议您在开始操作前联系我们友好的客户服务团队。
我们随时准备为您解答疑问并提供帮助。点击此处联系在线技术支持（服务时间 9:00-21:00）
