¶ Y 电机
Y 电机是安装在打印机 Y 轴上，用于驱动工具头在 Y 轴方向上移动的步进电机。
¶ 何时使用
- Y 电机烧坏
- 经官方技术支持通过分析日志，确认是 Y 电机故障。
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击此处联系在线技术支持 （服务时间 9:00-21:00），我们将及时回复并为您提供所需的帮助。
¶ 所需工具和材料
¶ 移除 Y 电机
¶ 步骤 1：移除底板

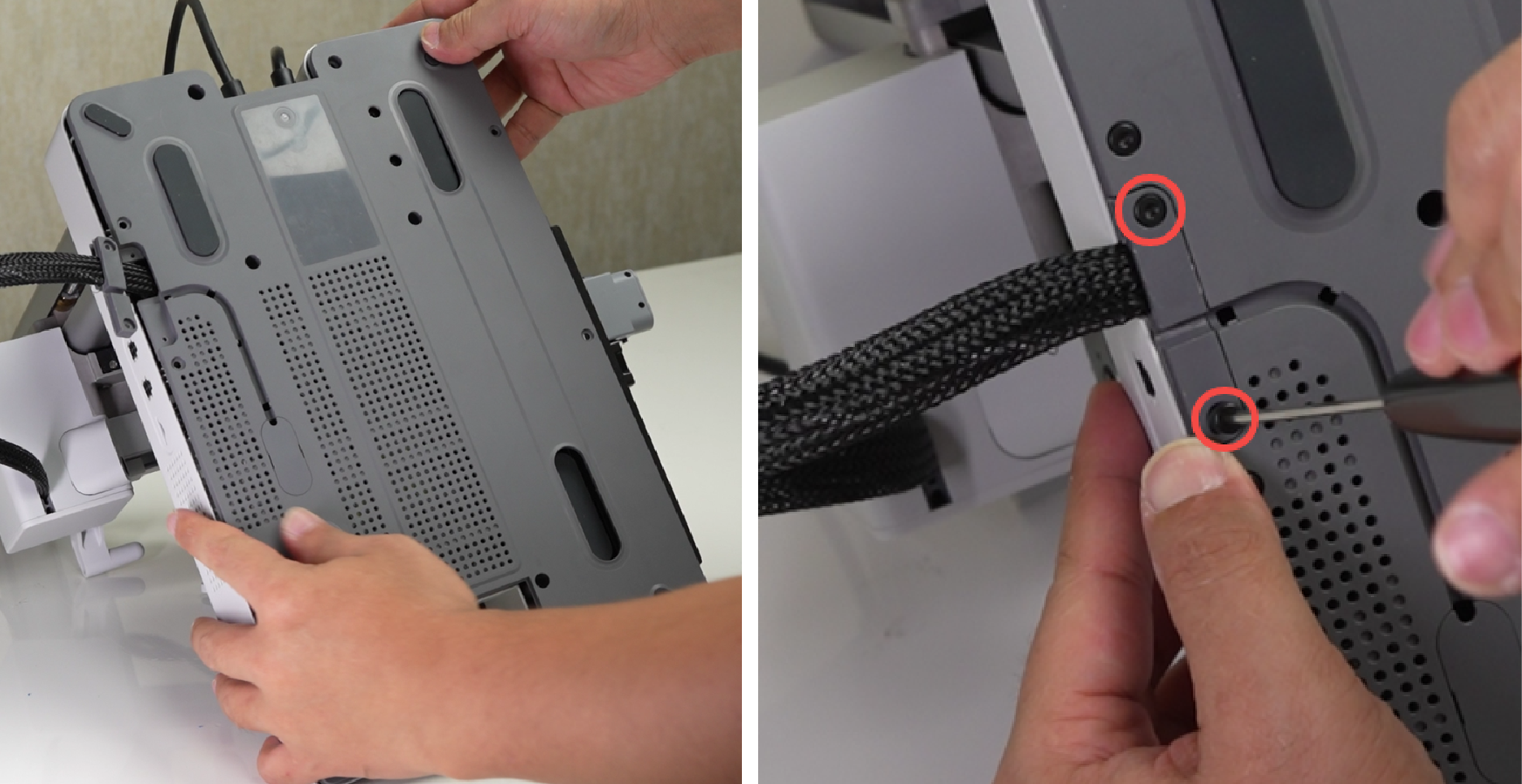

向后放倒打印机，使 Z 轴的支柱接触桌面。

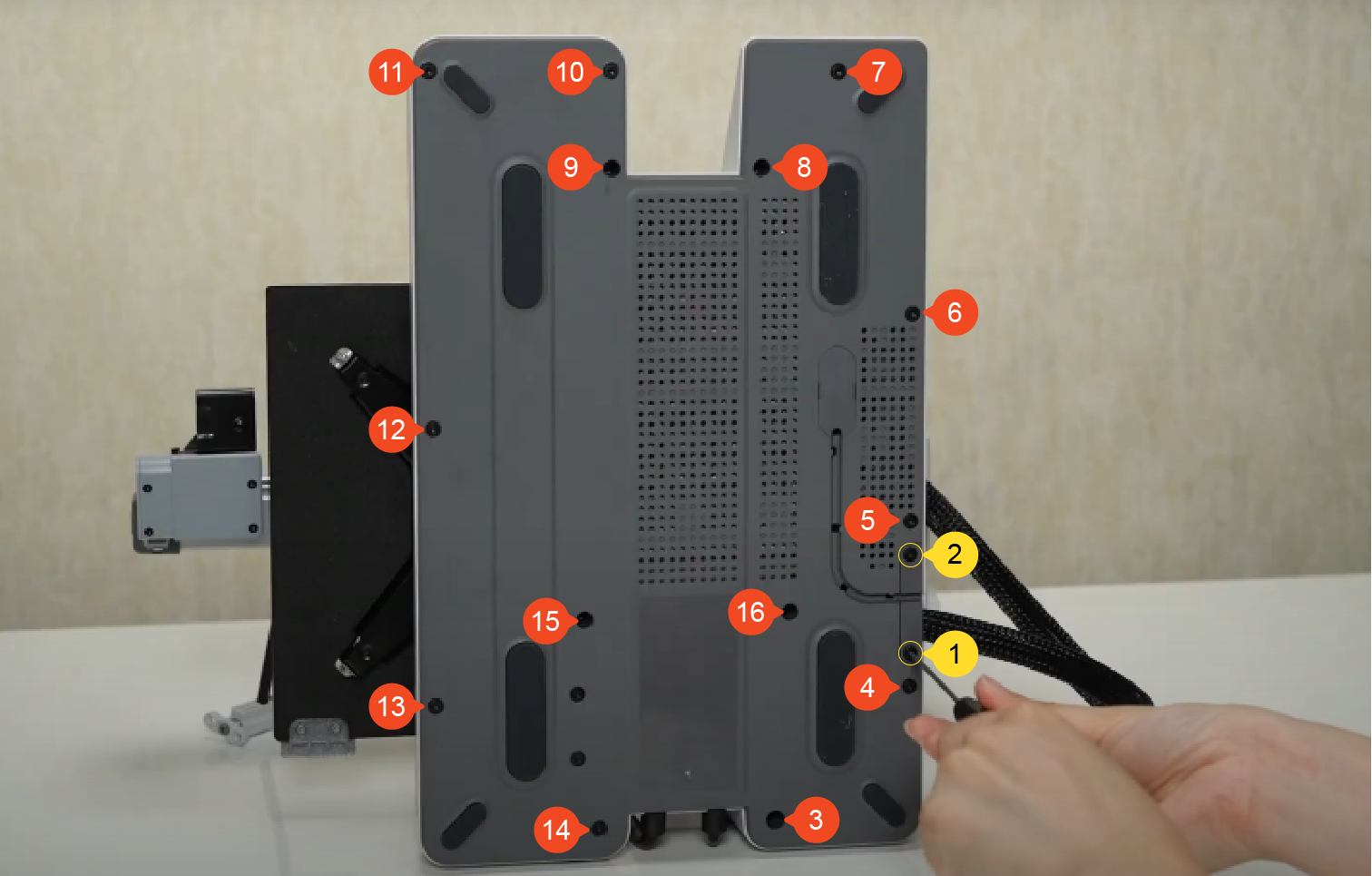

用 H2.0 内六角扳手移除 2 颗螺丝 (BT2.6×8)，再移除 14 颗螺丝 (BT3×8)，拉扯尼龙扎网使底板松动，移除底板。
¶ 步骤 2：移除主板风扇

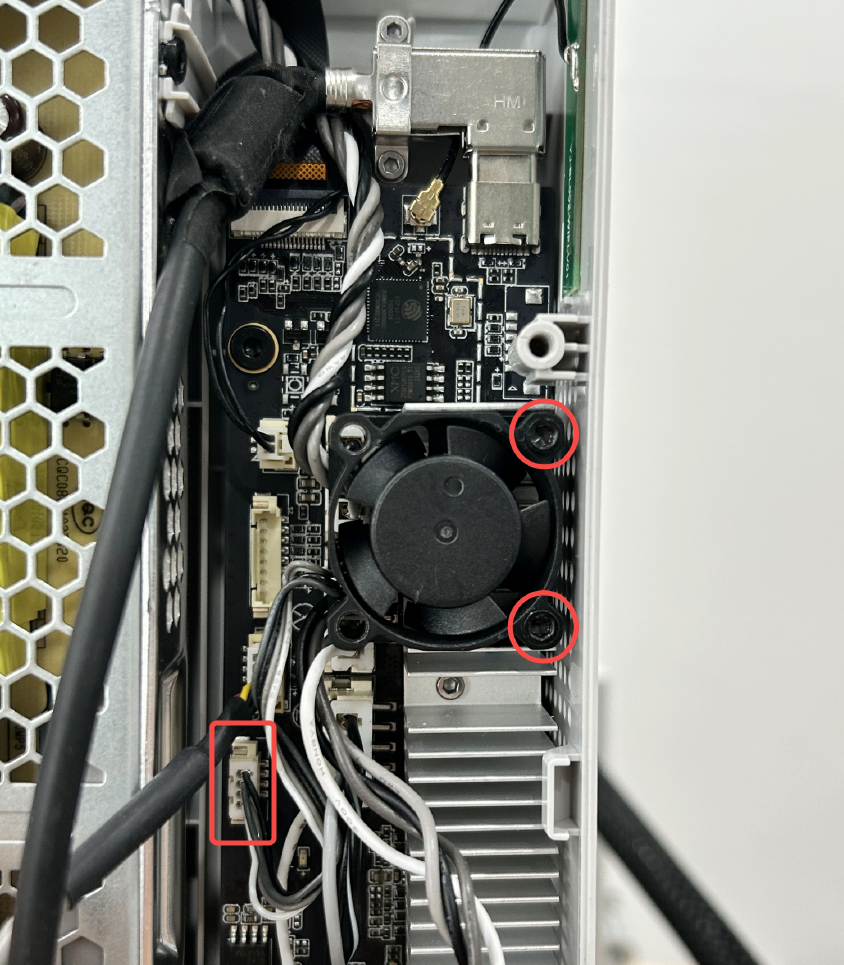

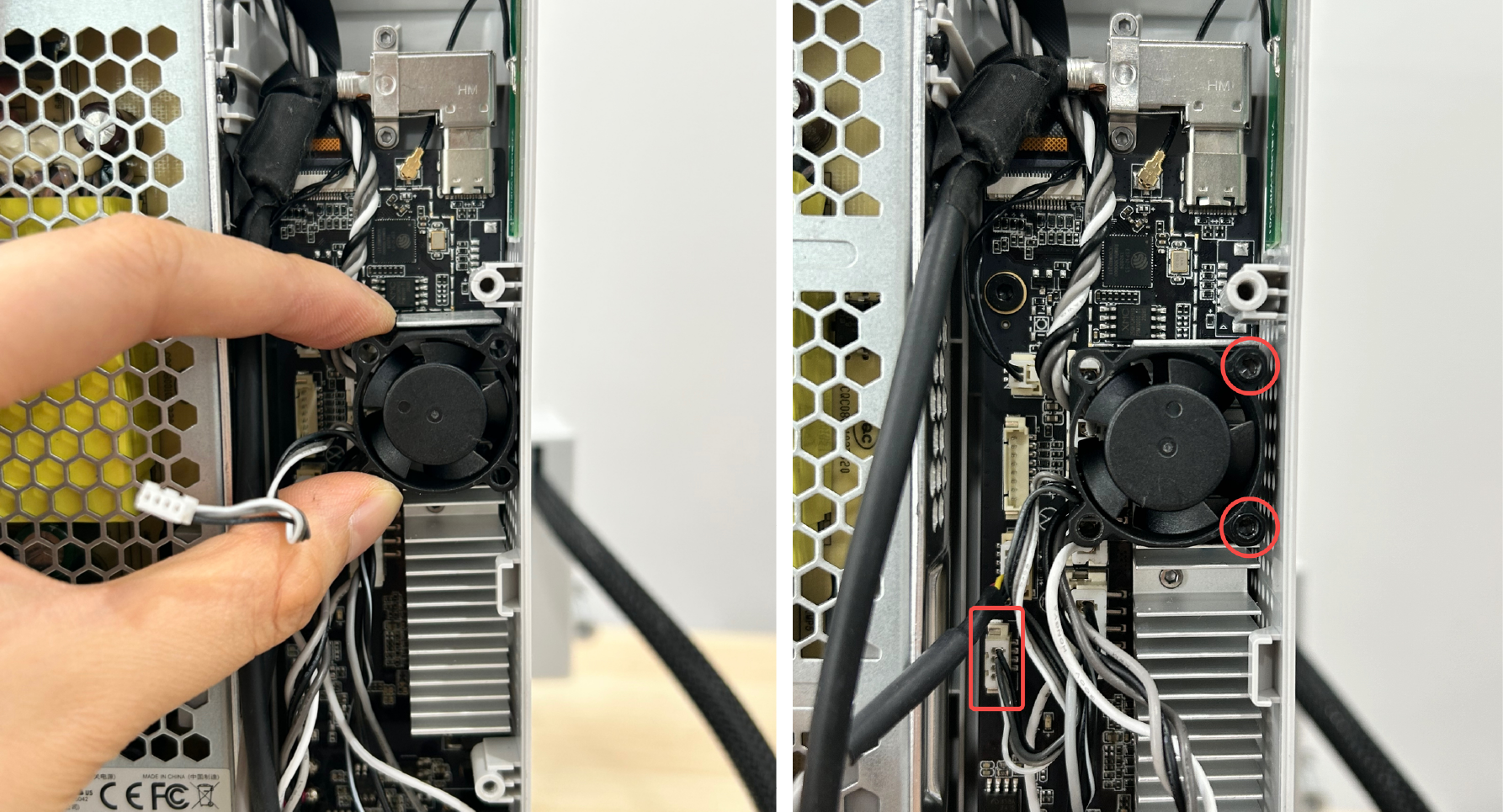

用 H2.0 内六角扳手移除 2 颗螺丝 (MG2.5×15)，再从主板上断开主板风扇连接线。
¶ 步骤 3：断开连接线

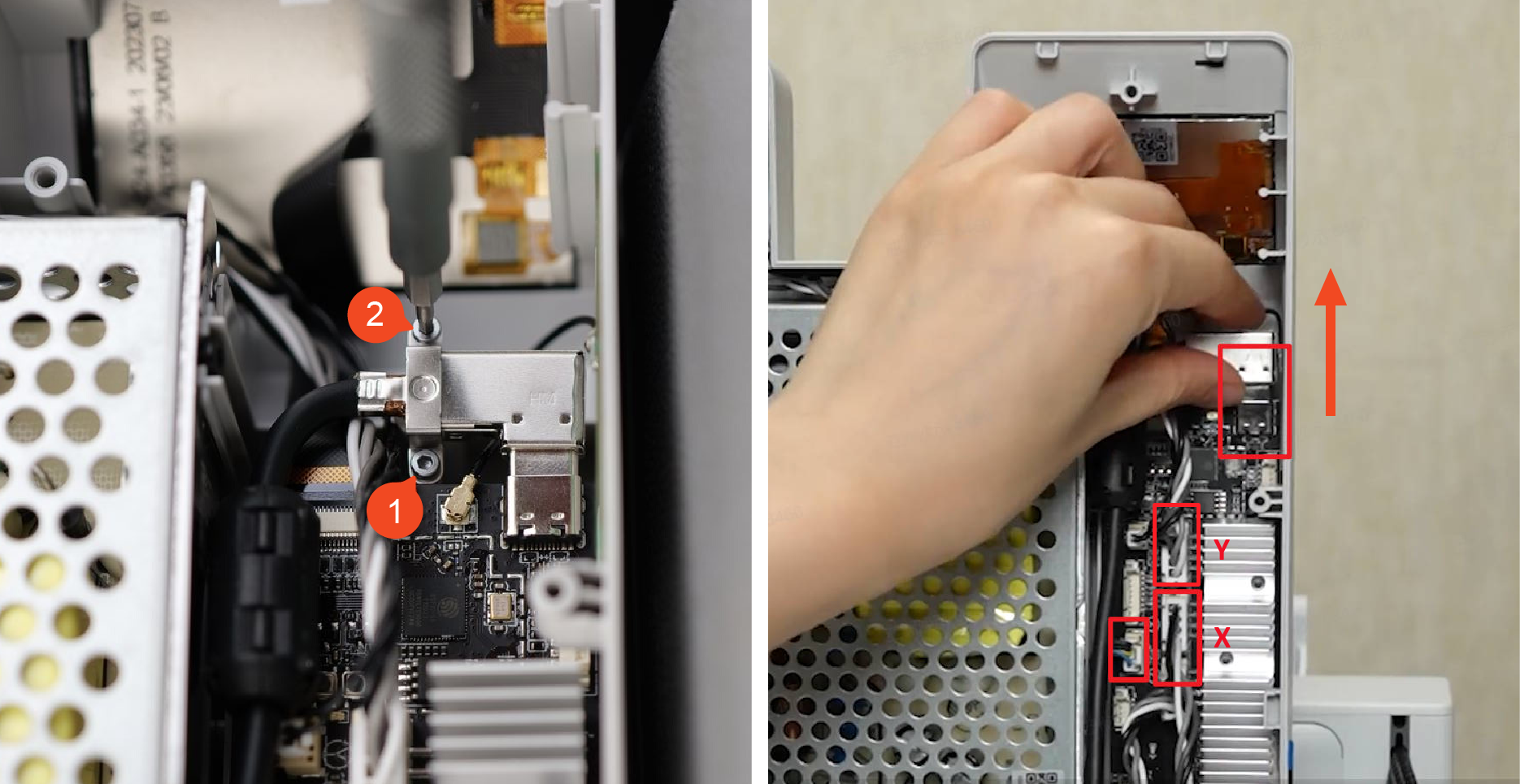

移除 2 颗螺丝 (BT2×5) 和压片，从主板上断开USB线、Y 电机连接线、X 电机连接线和摄像头连接线。请注意摄像头连接线是带锁扣的，要按压解锁后断开。将尼龙包裹的线缆轻轻移至一侧，避免操作过程中拉扯或损伤内部接线。
¶ 步骤 4：移除部分电源模块接线

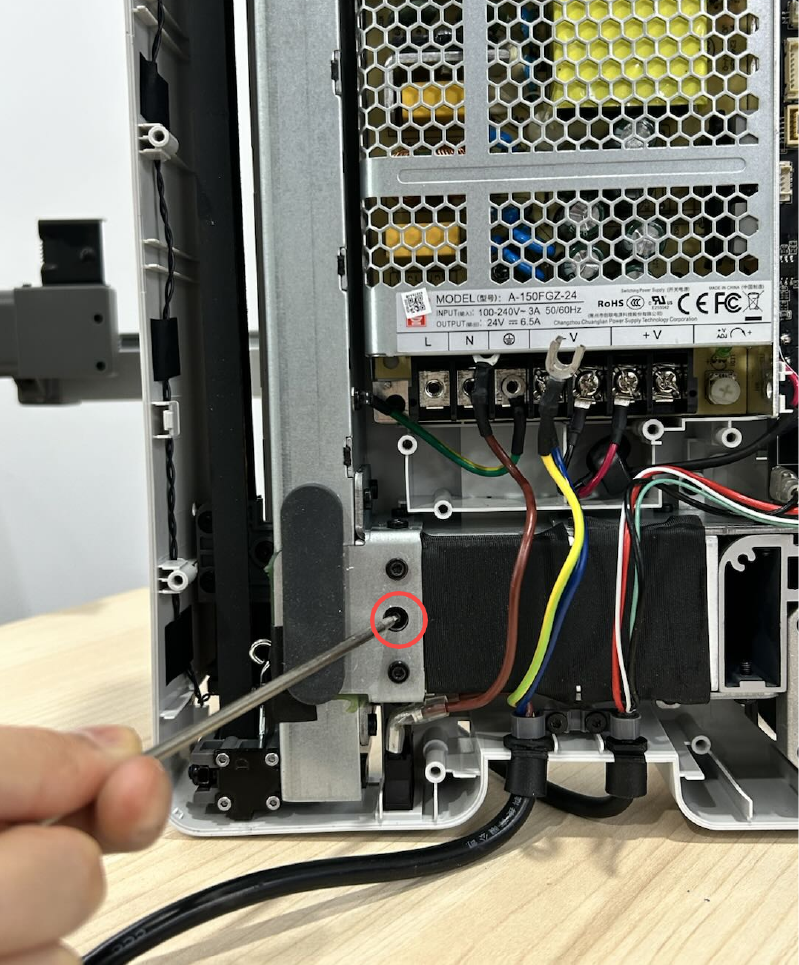

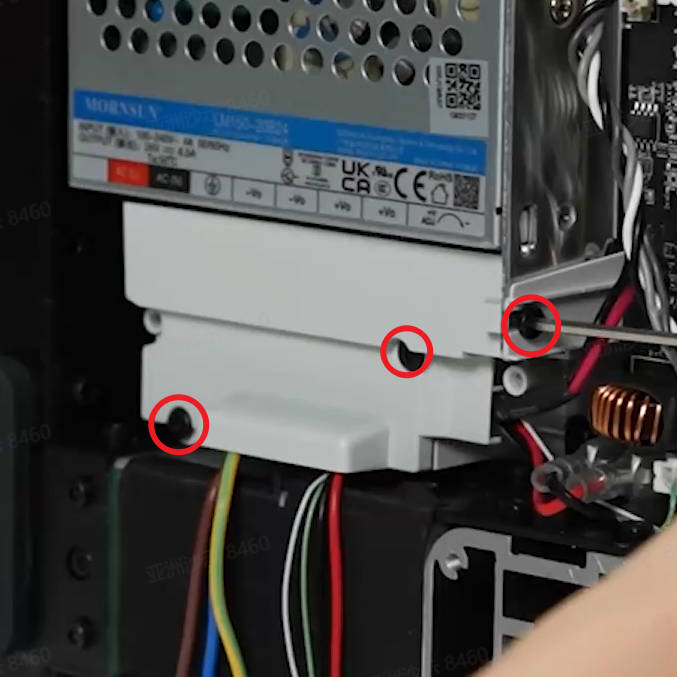

用H2.0内六角扳手移除 3 颗螺丝 (BT3×8)，取下防火盖；

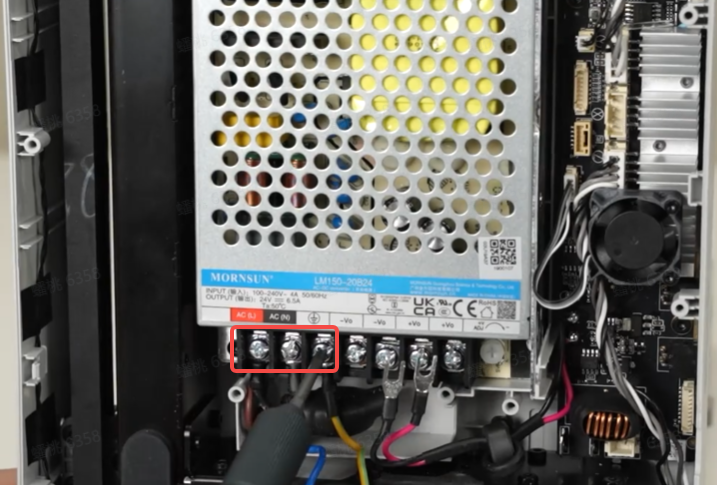

用十字螺丝刀拧松 3 颗端子螺丝，将打印机电源线从电源模块上移除。
¶ 步骤 5：移除热床

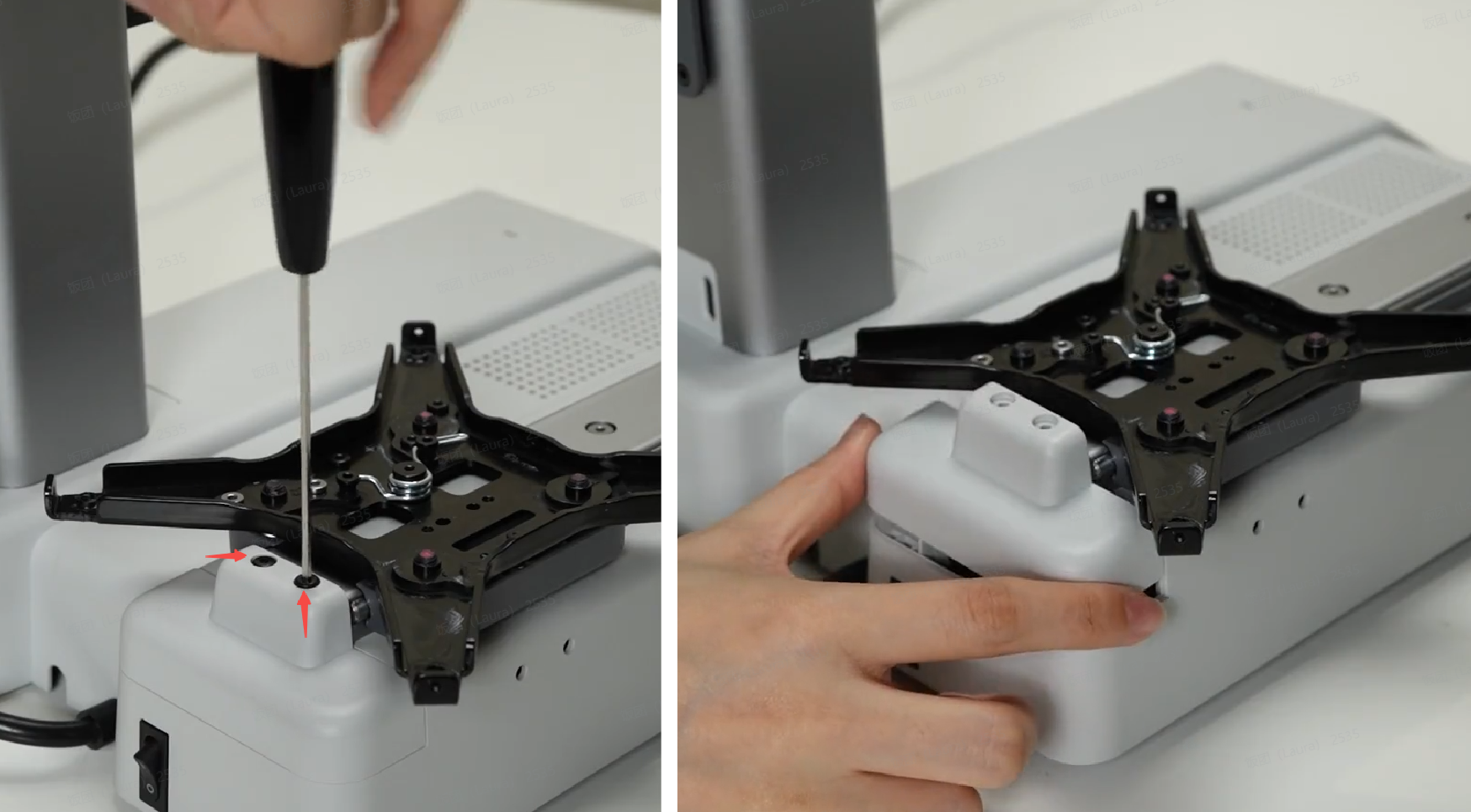

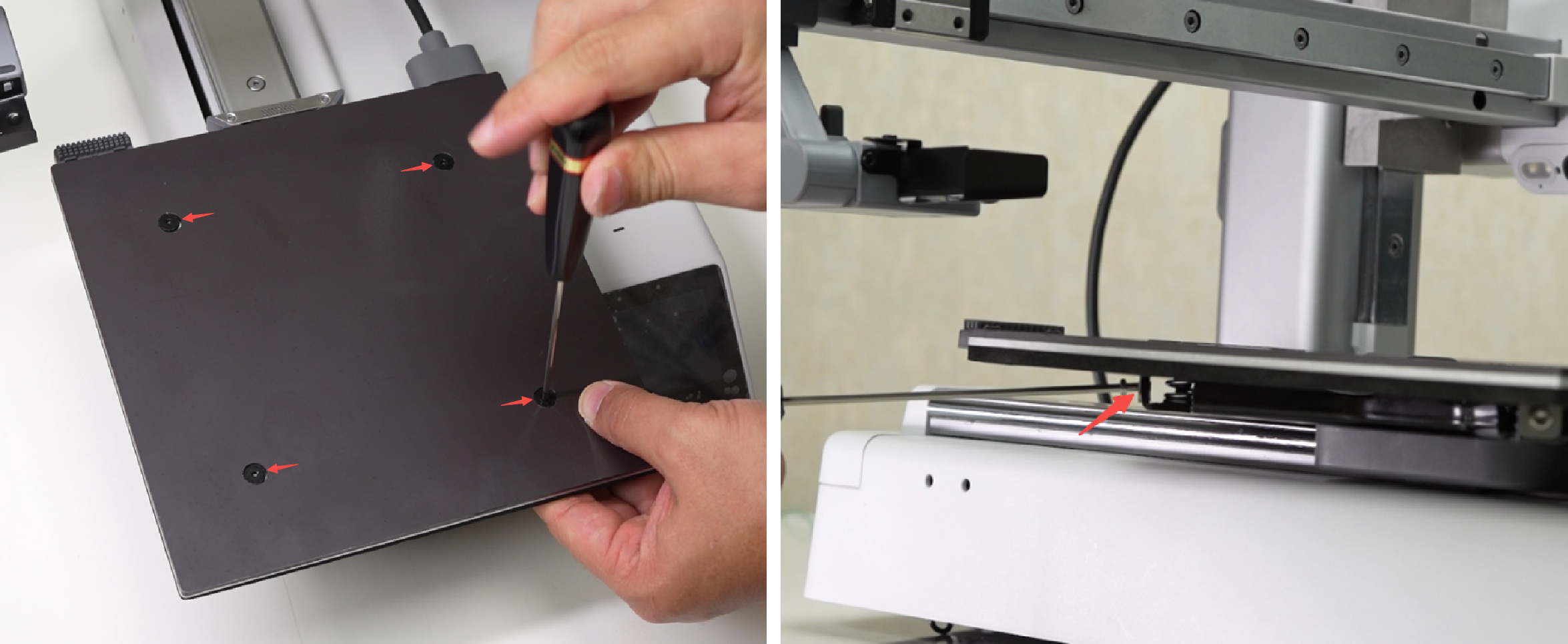

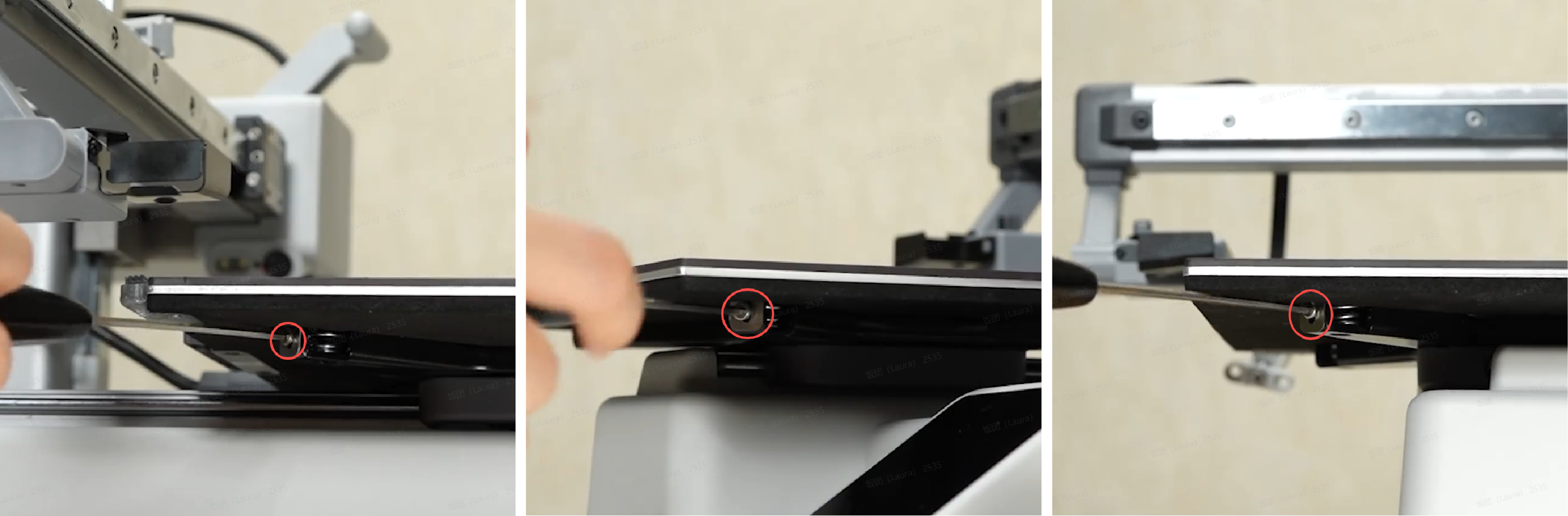

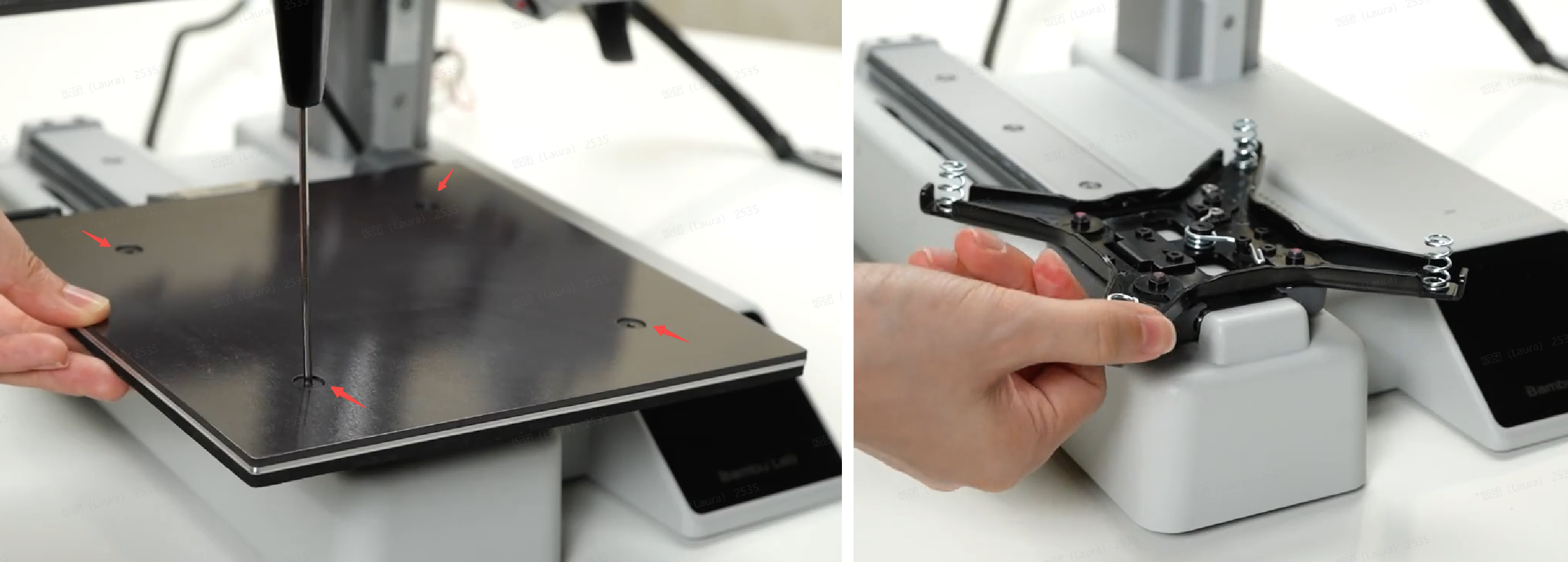

正放打印机，在热床支架上移除 3 颗热床固定螺丝 (M2.5×5);
用手压住热床，用H2.0内六角扳手移除4颗调平螺丝 (MG4×13)，取下热床和调整弹簧。如果调整弹簧是固定的，则不需要取下。
¶ 步骤 6：移除 Y 轴线轨

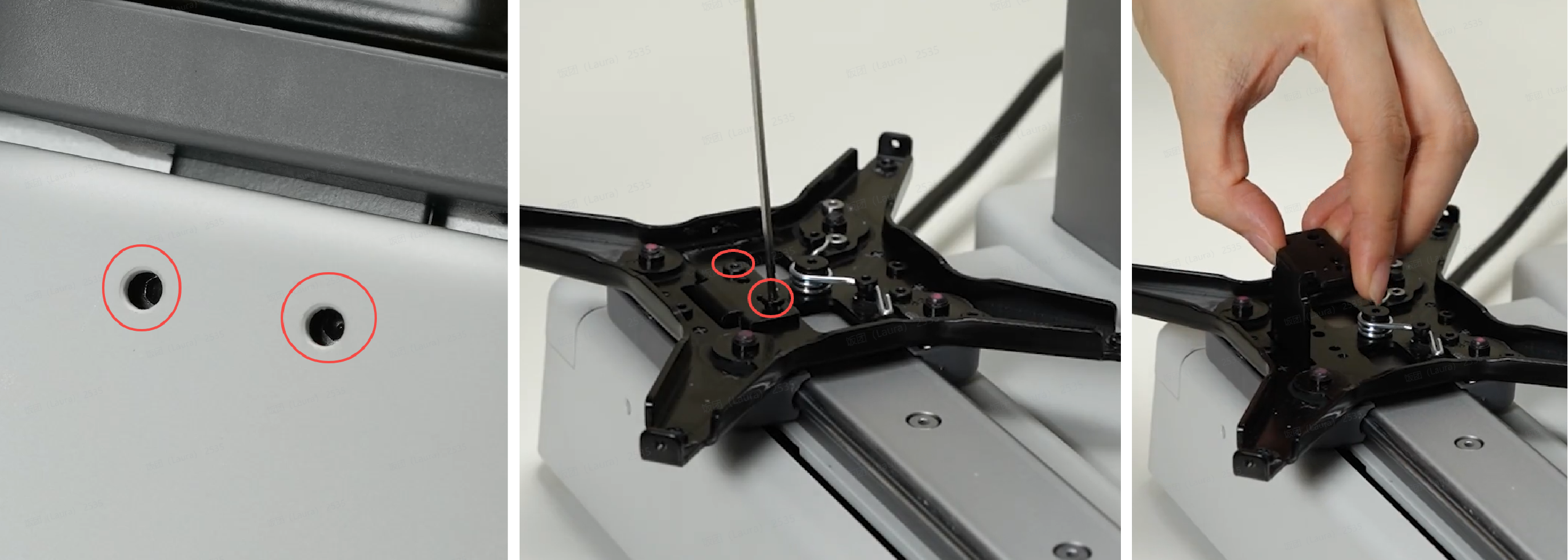

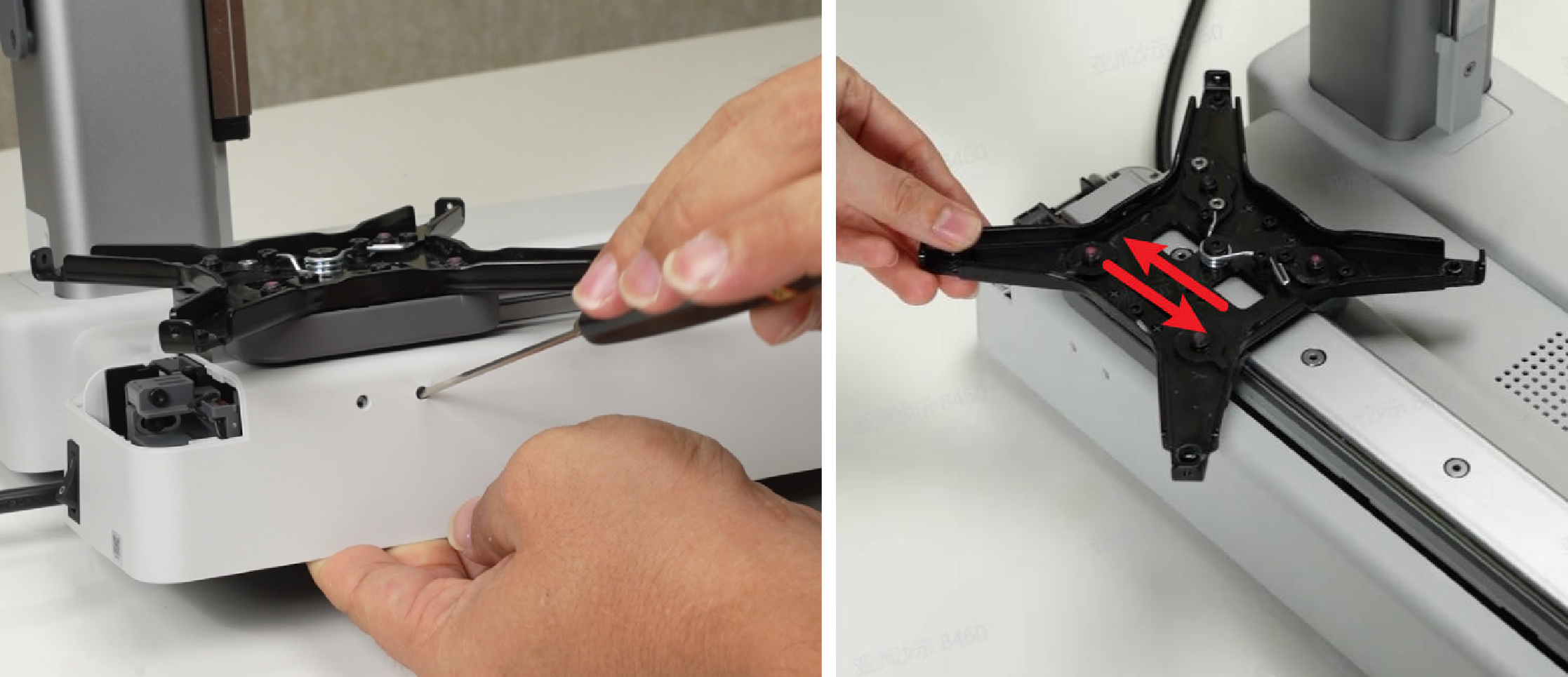

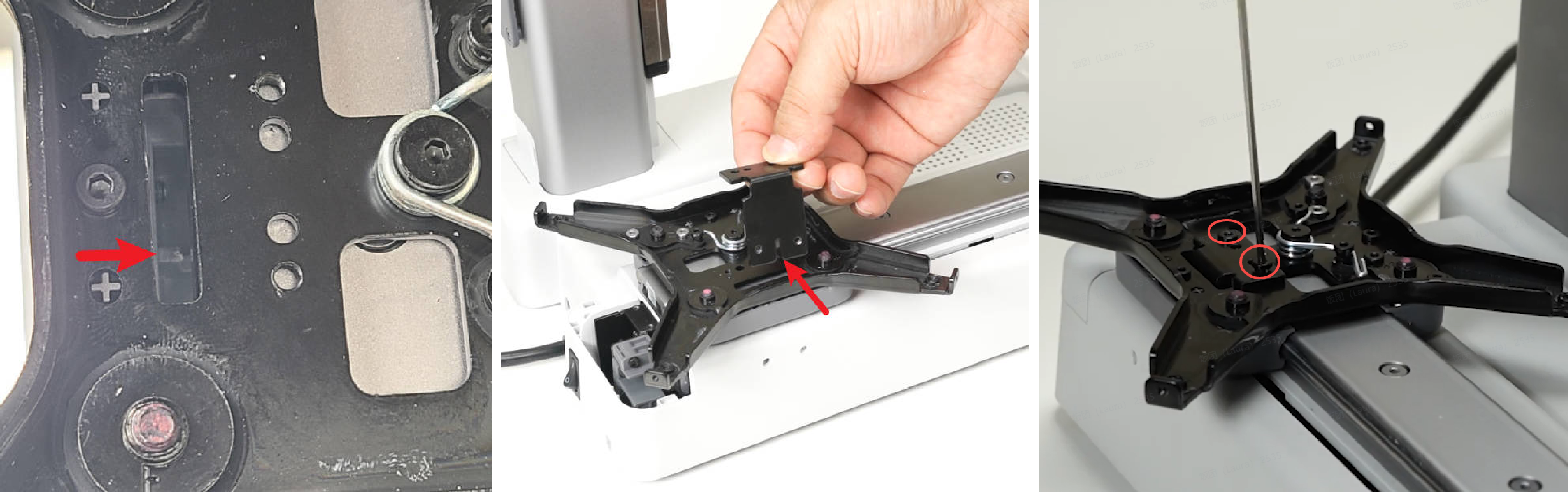

向后推动热床支架，使连接板的 2 颗螺丝露出并将螺丝完全拧松，然后移除滑车上的 2 颗螺丝 (M3×4.5)，取下连接板;

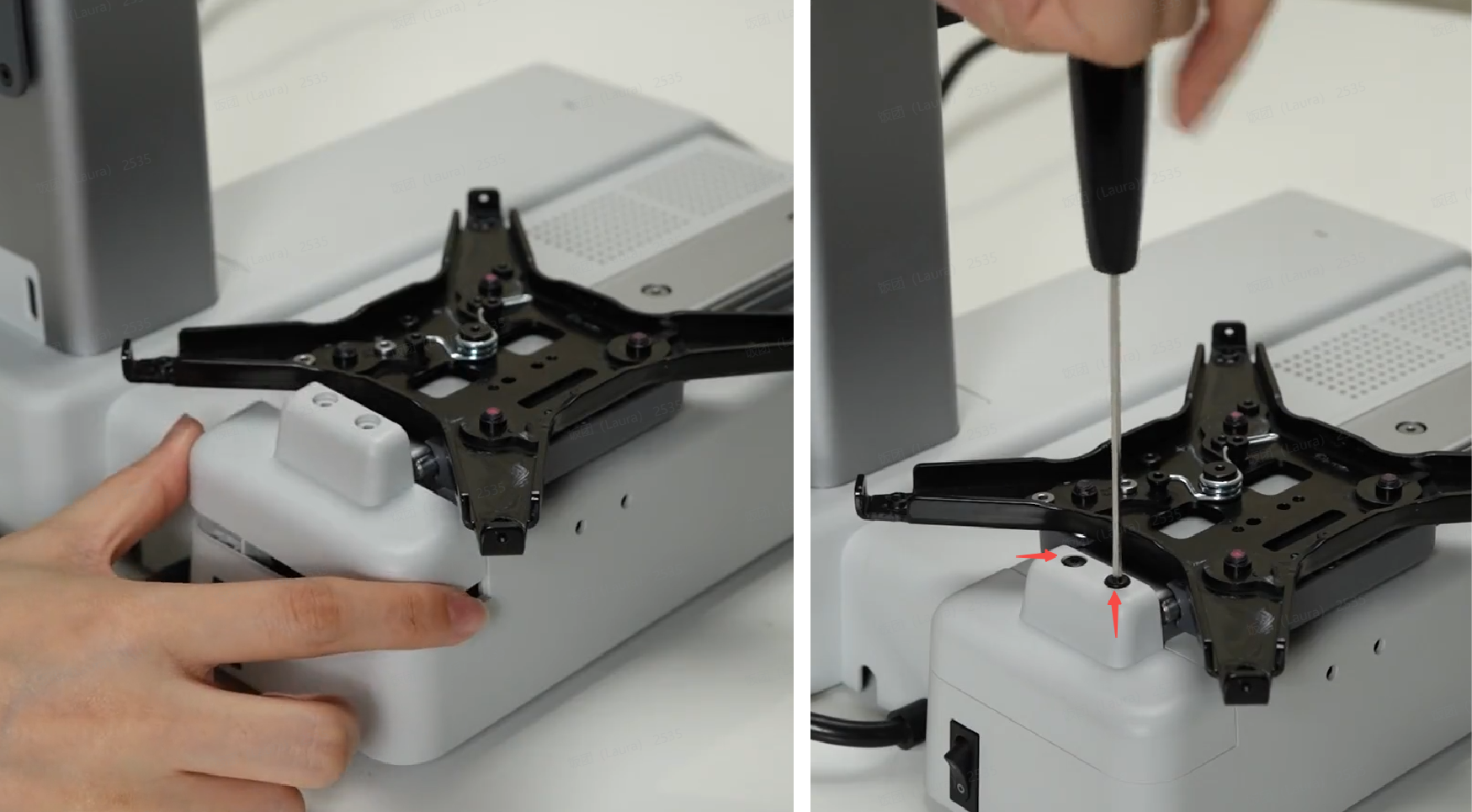

移除 2 颗螺丝 (M2.5×18)，取下 Y 轴后盖;

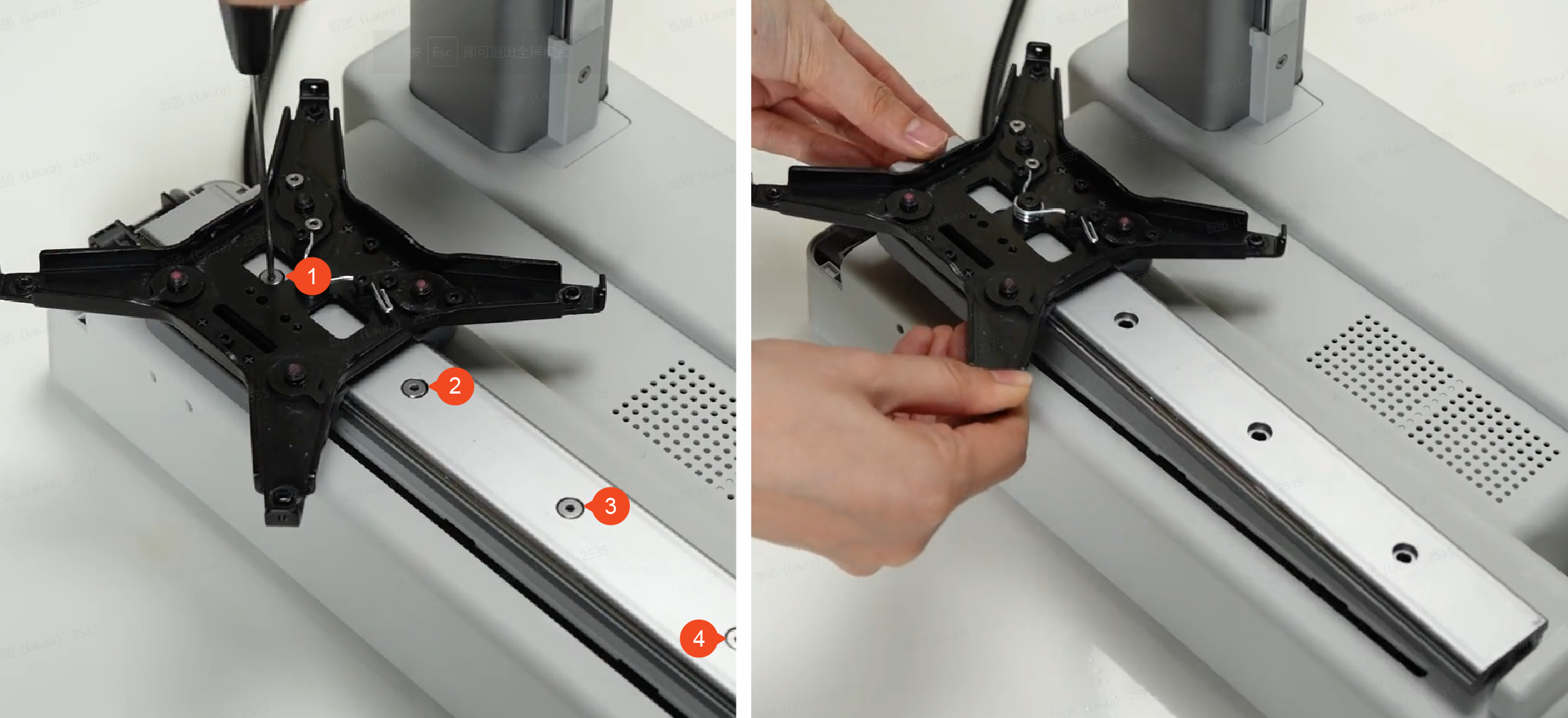

移除 4 颗导轨螺丝 (M4×16)，移除 Y 轴导轨，取下导轨时，请同时拿着支架和导轨，防止滑落。
¶ 步骤 7：松开底座

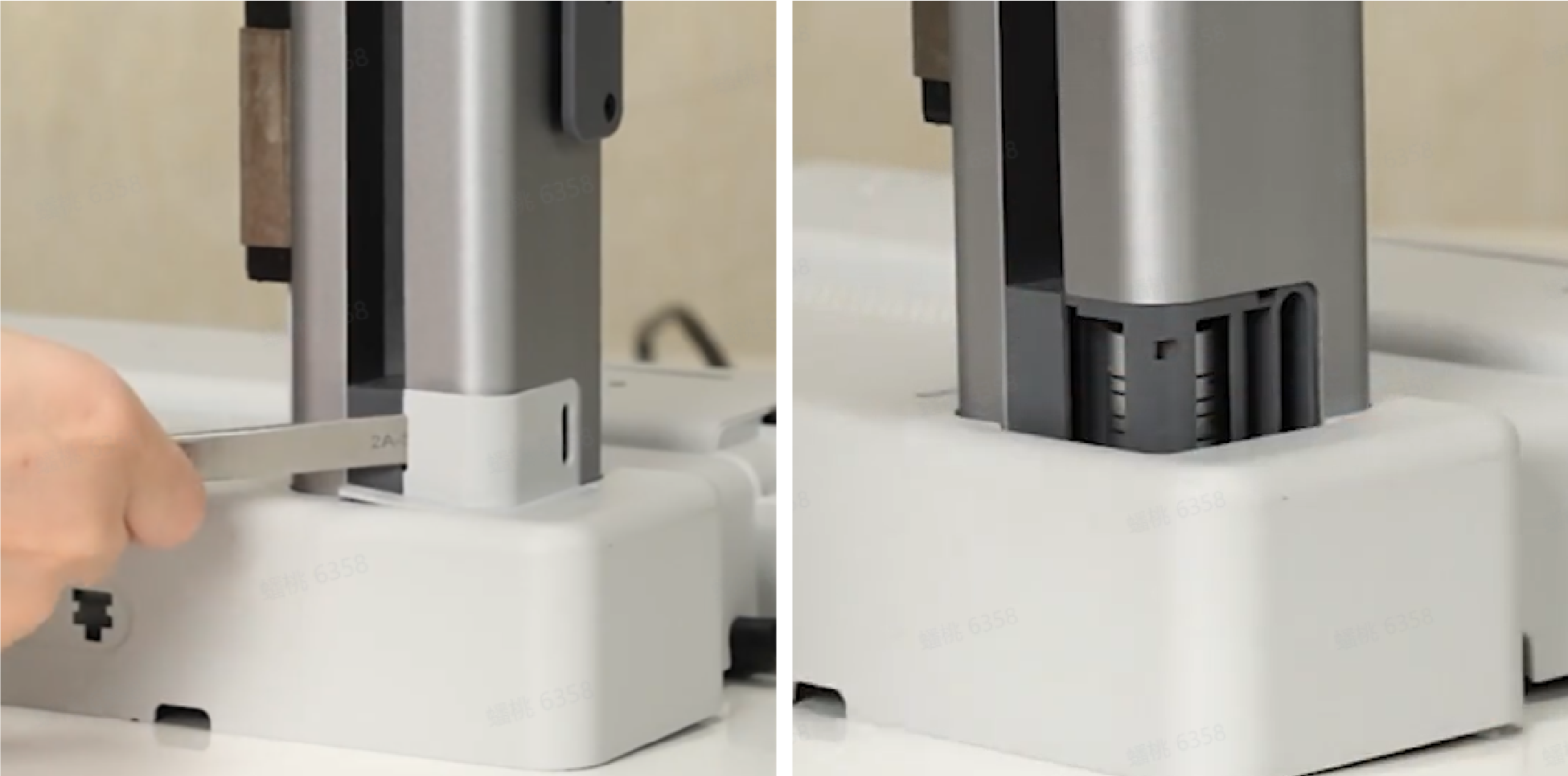

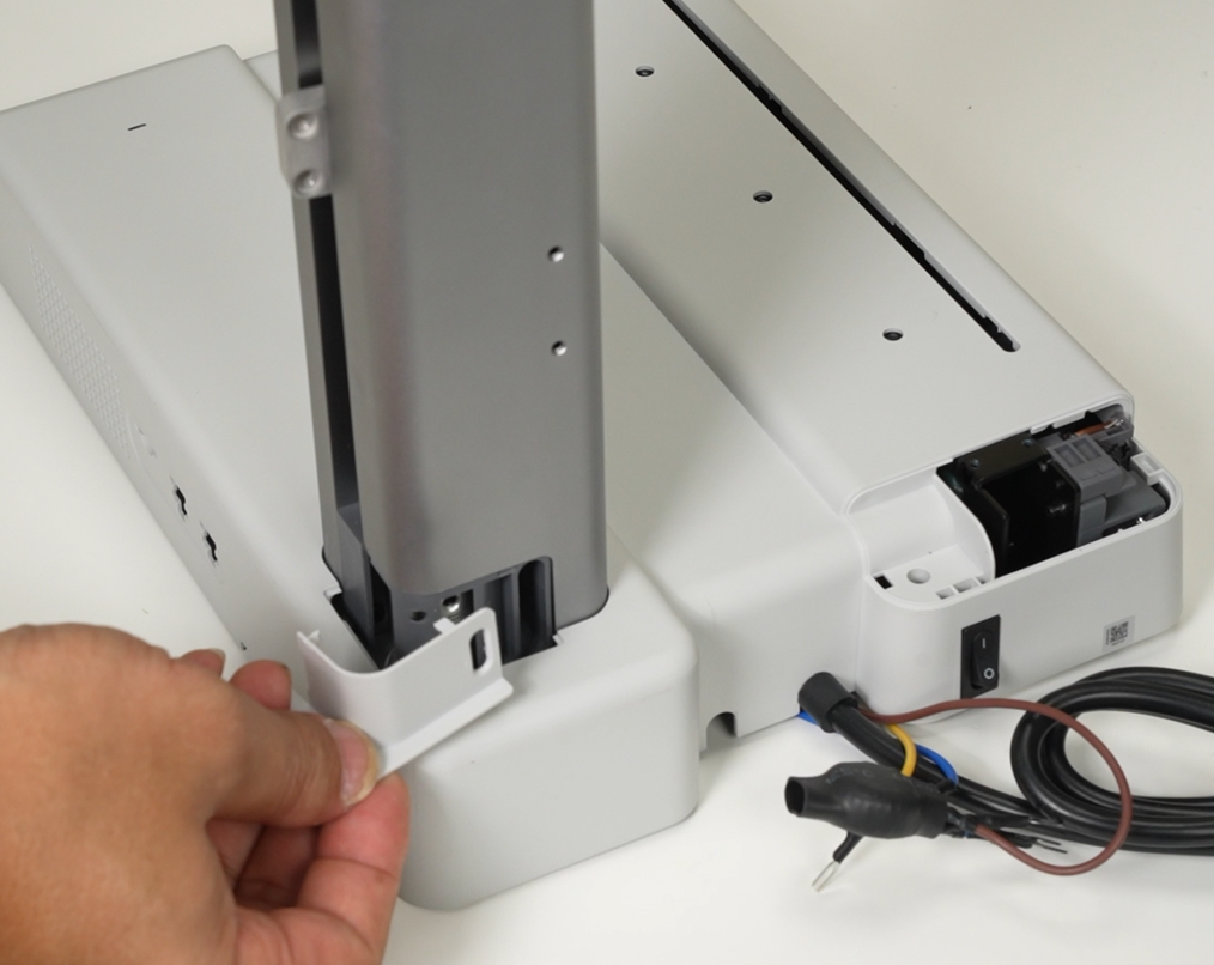

用平头镊子移除 Z 轴装饰盖；

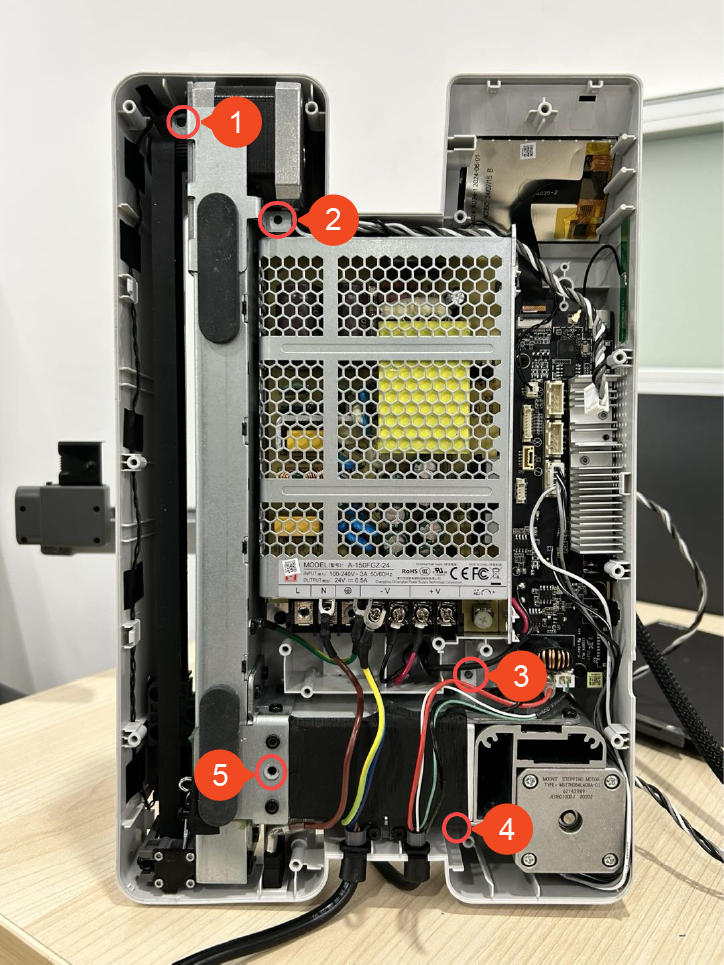

用H2.0内六角扳手移除 4 颗螺丝 (BT3×8)；

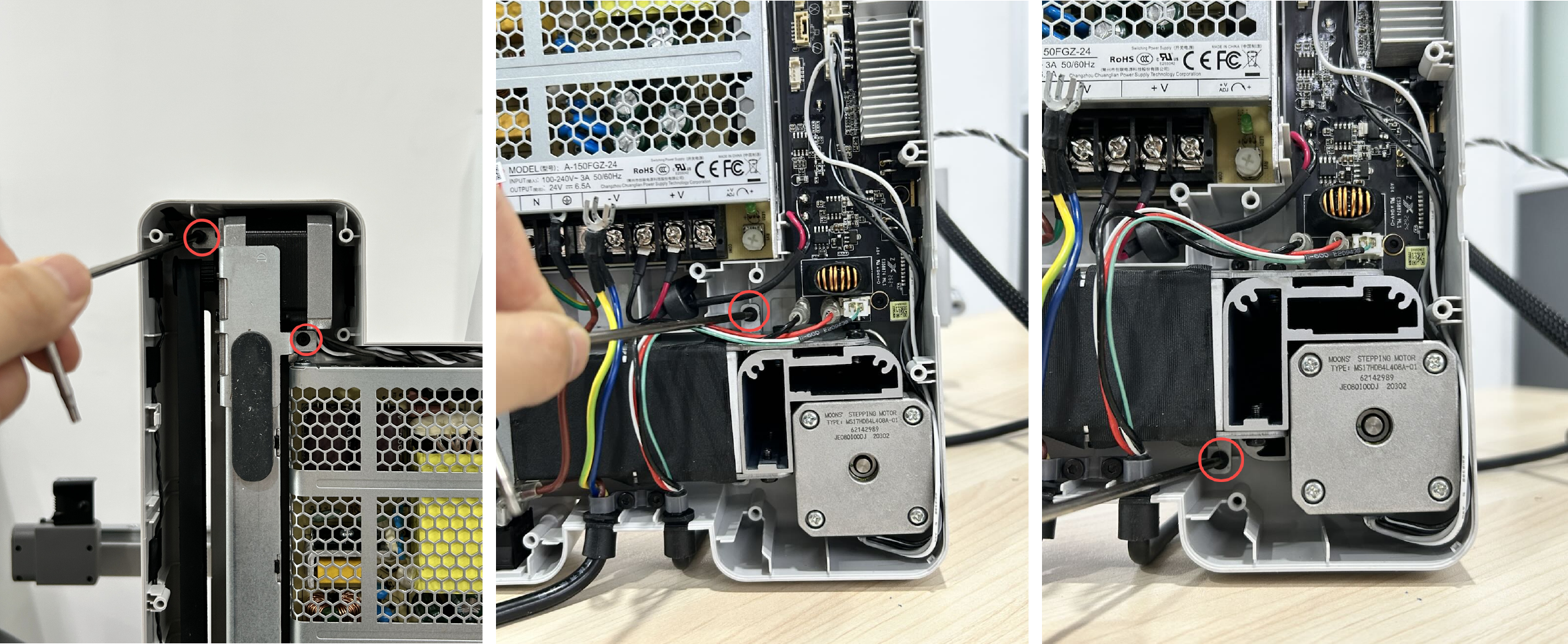

用H2.0内六角扳手移除1 颗螺丝 (BTG3×45)。
¶ 步骤 8：移除 Y 电机

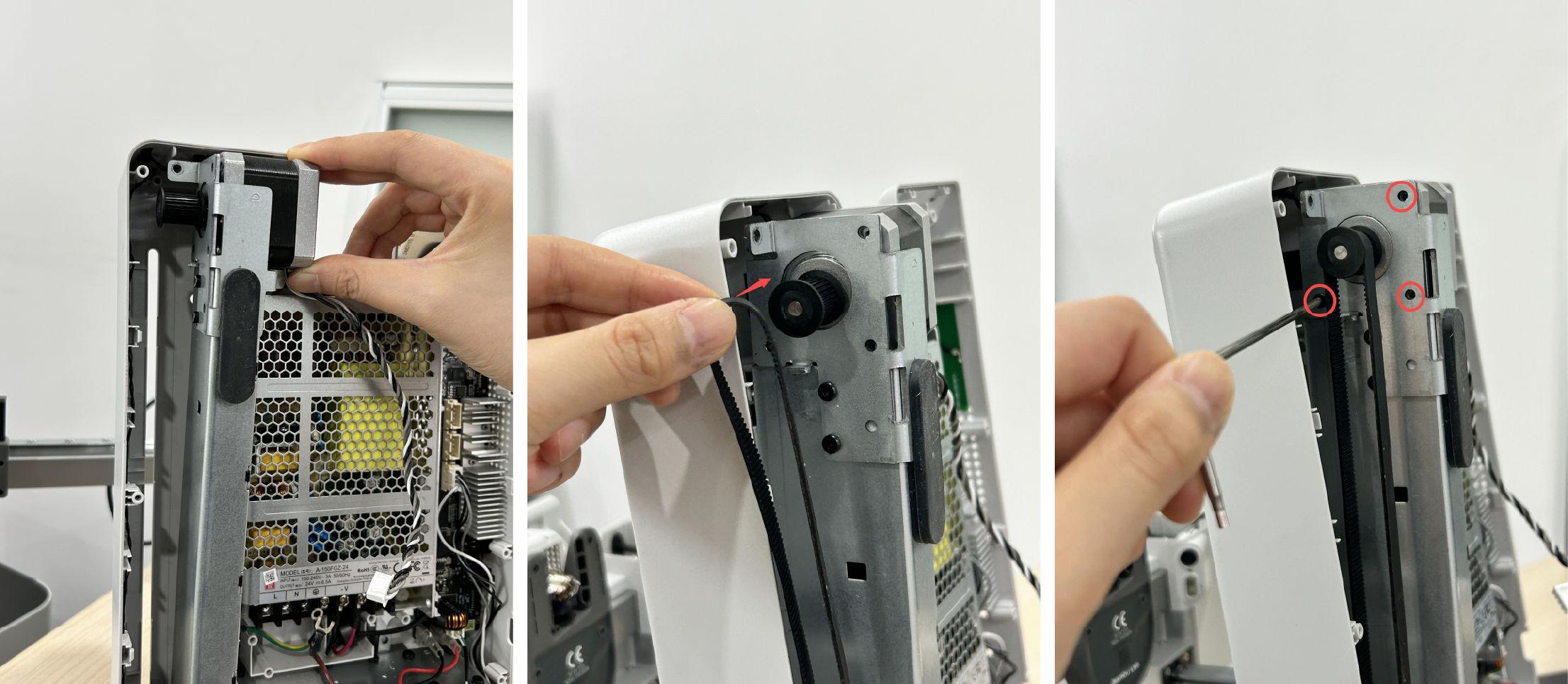

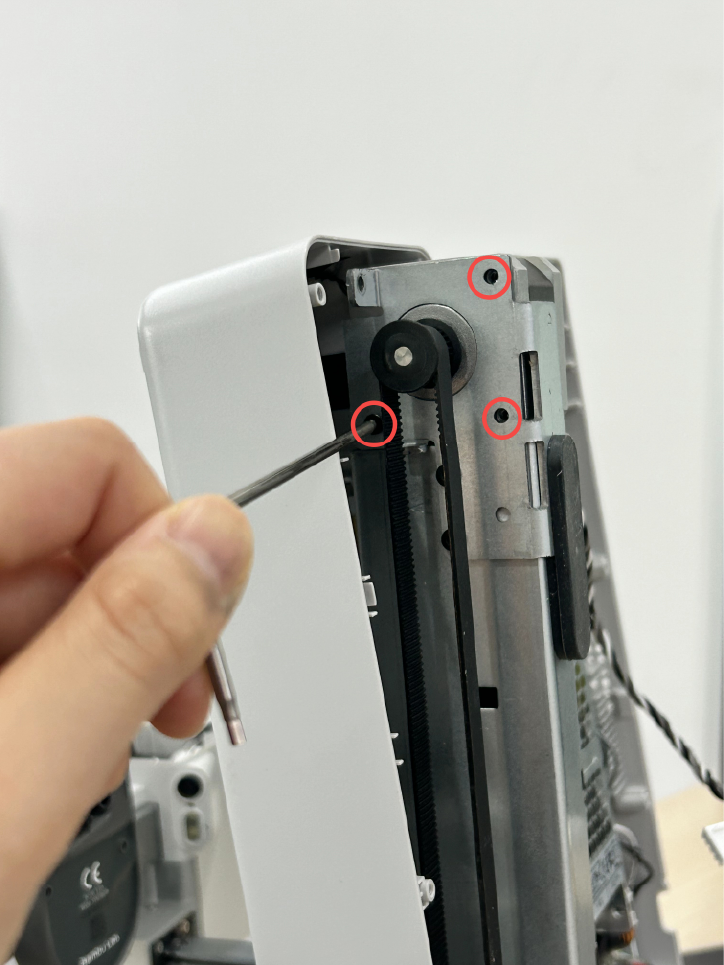

用手轻轻移动底座，露出 Y 电机。用 H2.0 内六角扳手卸下三颗螺丝 (M3×6)；
取下皮带，拆下 Y 电机。
¶ 安装 Y 电机
¶ 步骤 1：安装 Y 电机

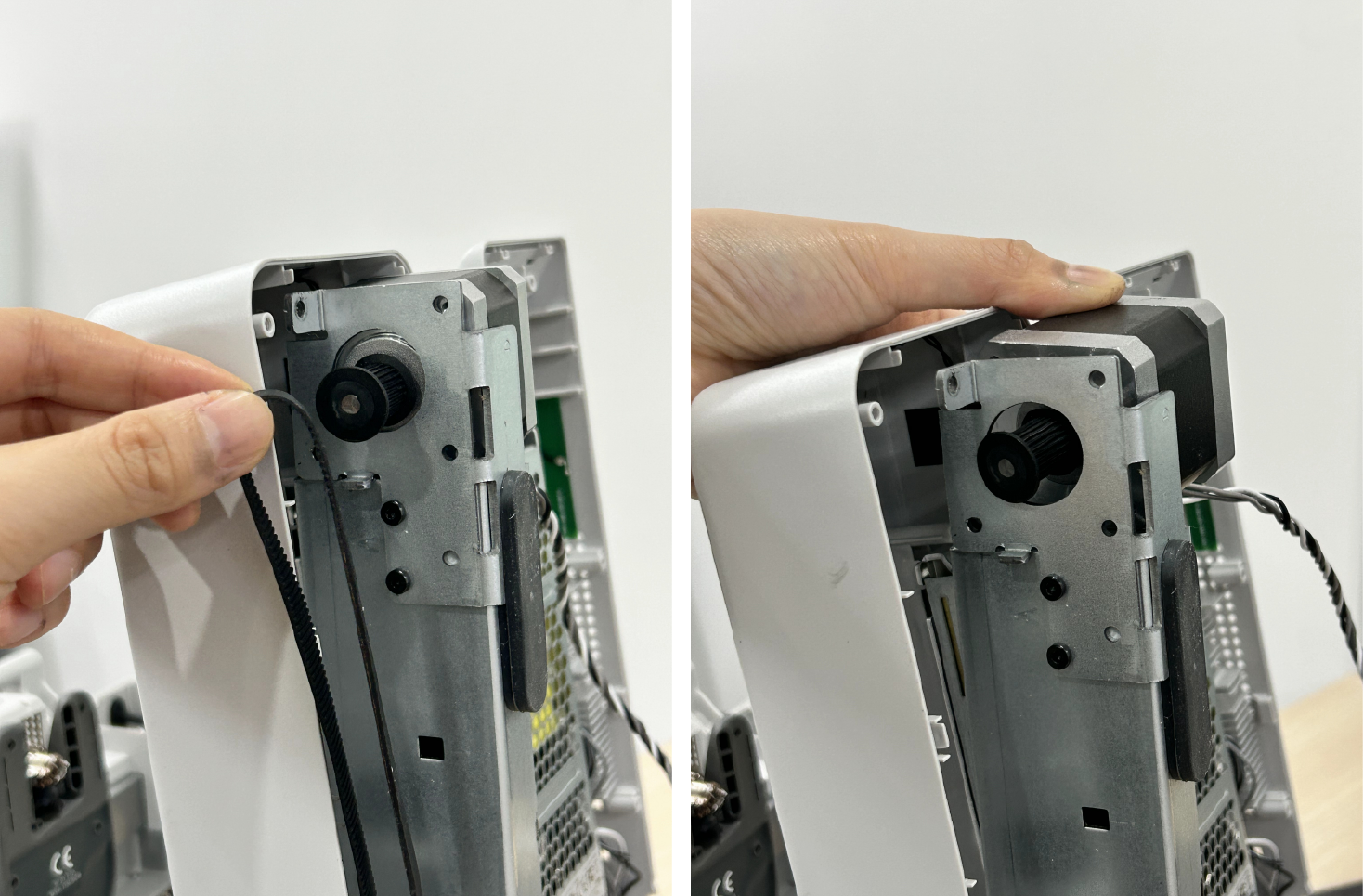

如图所求，将 Y 电机穿过电机安装座，确认电缆朝向，并将主动轮挂上 Y 轴同步带后安装到位；锁入 3 颗螺丝 (M3×6) 固定 Y 电机；
¶ 步骤 2：固定底座
锁入 1 颗螺丝 (BTG3×45)和 4 颗螺丝 (BT3×8)， 固定底座；
安装 Z 轴装饰盖。
¶ 步骤 3：安装 Y 轴线轨

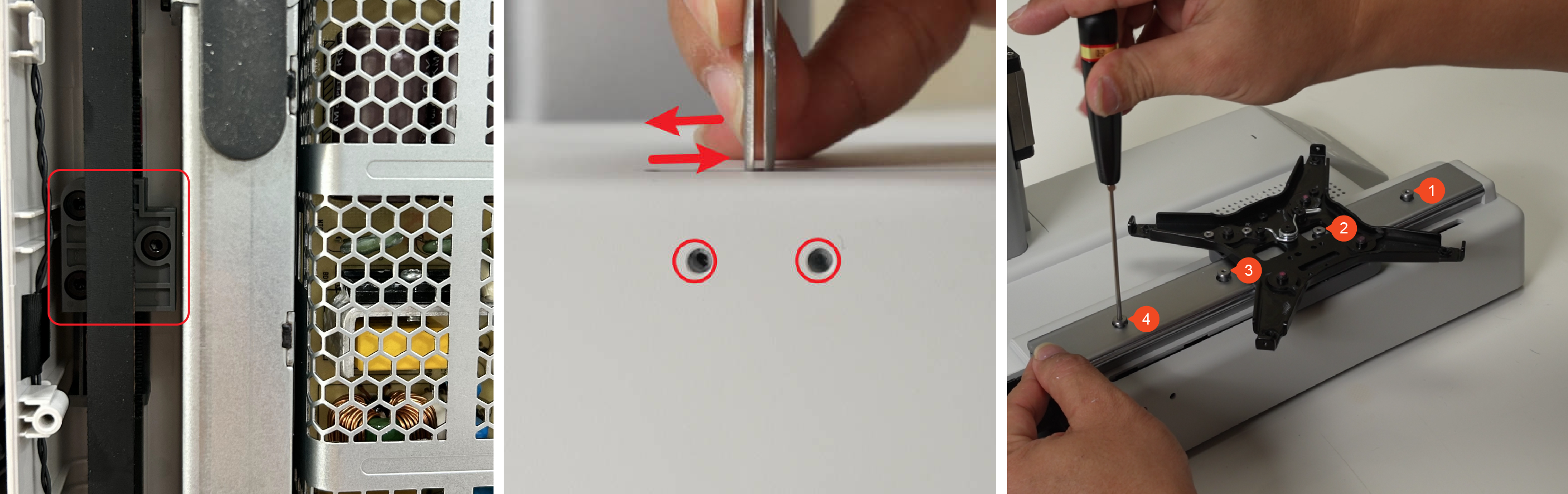

用镊子移动 Y 皮带压块（从底部视角看为图中方框所示部件），使 2 颗螺丝露出。根据连接板的安装孔确认安装方向，将 Y 轴线轨放置到底座上，对齐螺丝孔，放入 4 颗螺丝 (M4×16)，交替锁紧;
移动热床支架，露出 Y 轴同步带压块，然后安装连接板，确认卡到位，锁 2 颗螺丝 (M3×4.5) 固定连接板；
然后透过底座，锁紧 2 颗螺丝，移动热床支架，确认热床支架能带动 Y 皮带运动且动作顺畅；
安装 Y 轴后盖，锁入 2 颗螺丝 (M2.5×18)。
¶ 步骤 4：安装热床

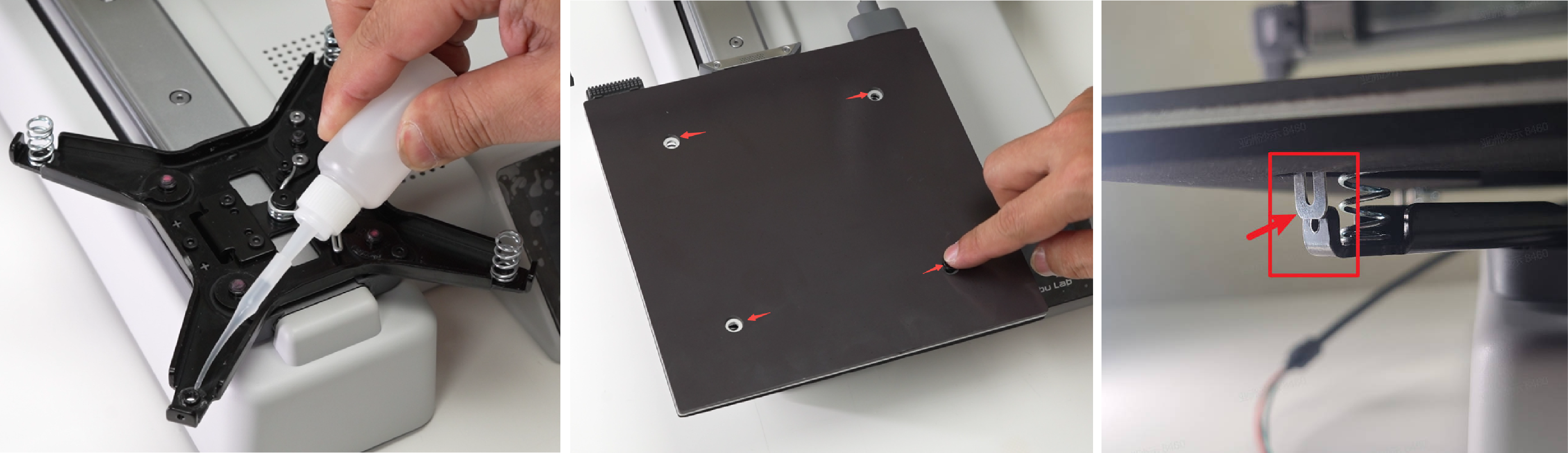

将 4 个弹簧用胶水预固定到对应位置上，对齐弹簧位置，放置热床，从热床底下确认热床上的 3 个固定片都在热床支架的外侧； 涂胶主要是为了便于安装弹簧，没有其他特殊的用途，如果弹簧已经固定好了，则可以不用胶水固定；
放入 4 颗调平螺丝 (MG4×13)，用手将热床调平弹簧压缩，使调平螺丝能够进行锁定，全部锁紧后，再统一将这 4 颗调平螺丝拧松 1 圈；安装 3 颗热床固定螺丝 (M2.5×5)，但不要锁紧，这 3 颗螺丝需要在完成热床的手动调平后再锁紧。
¶ 步骤 5：连接电源模块接线

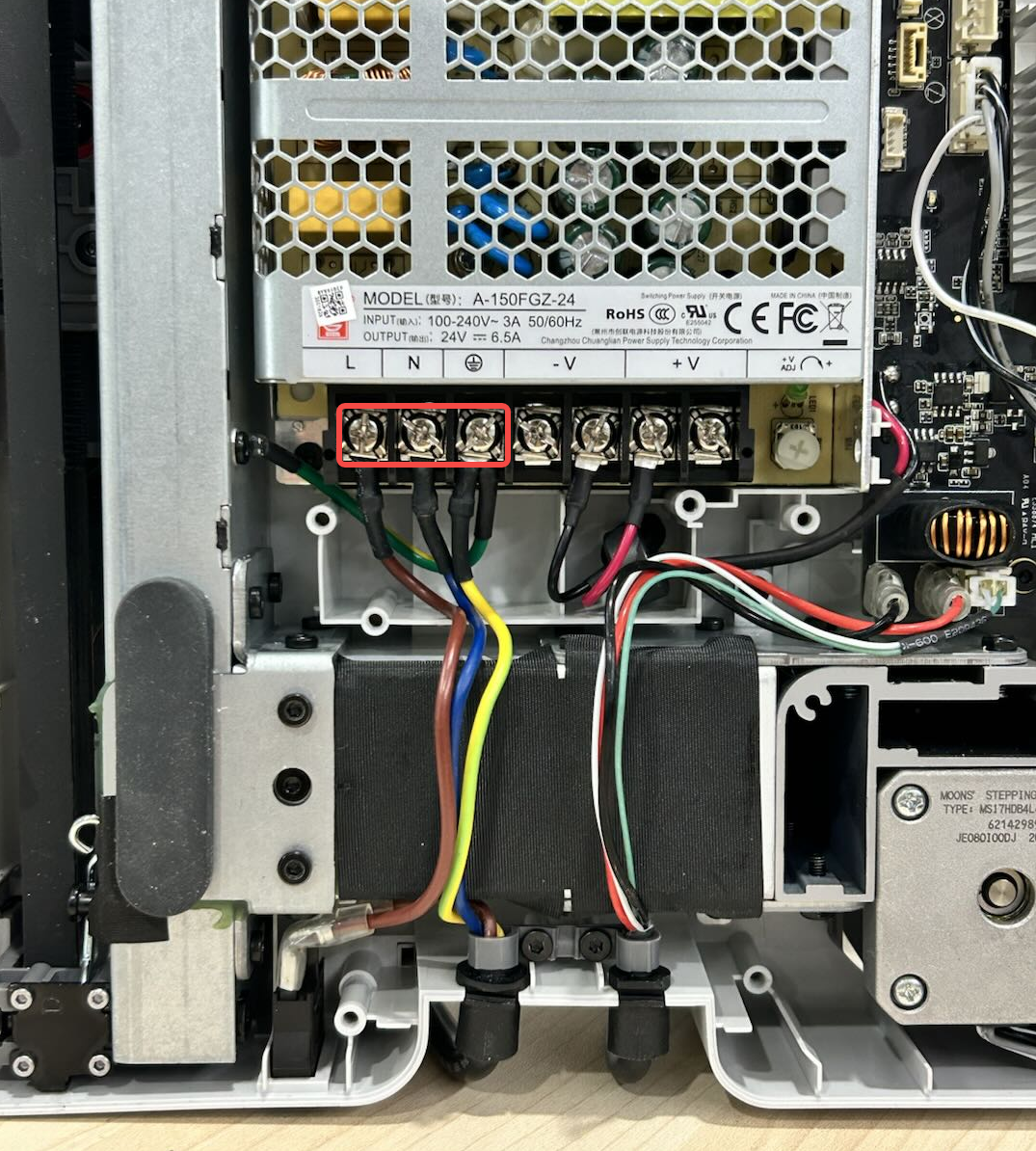

将电源线连接到输入端子上，棕色线接L，蓝色线接N，两条黄绿色线接地，锁紧3颗螺丝；
整理好电源线，安装防火盖，确认没有压到线缆，然后锁入 3 颗螺丝 (BT3×8)。
¶ 步骤 6：连接电缆

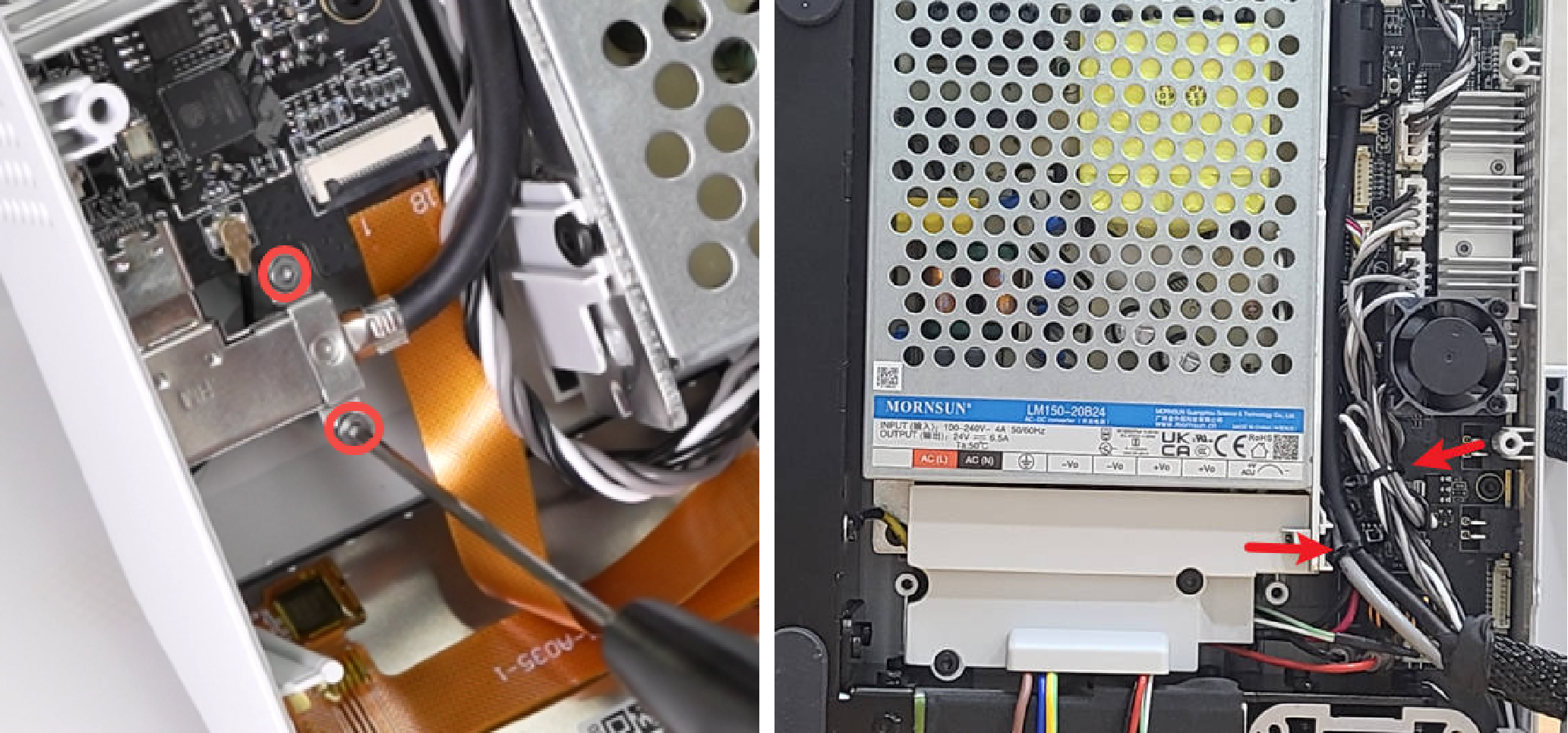

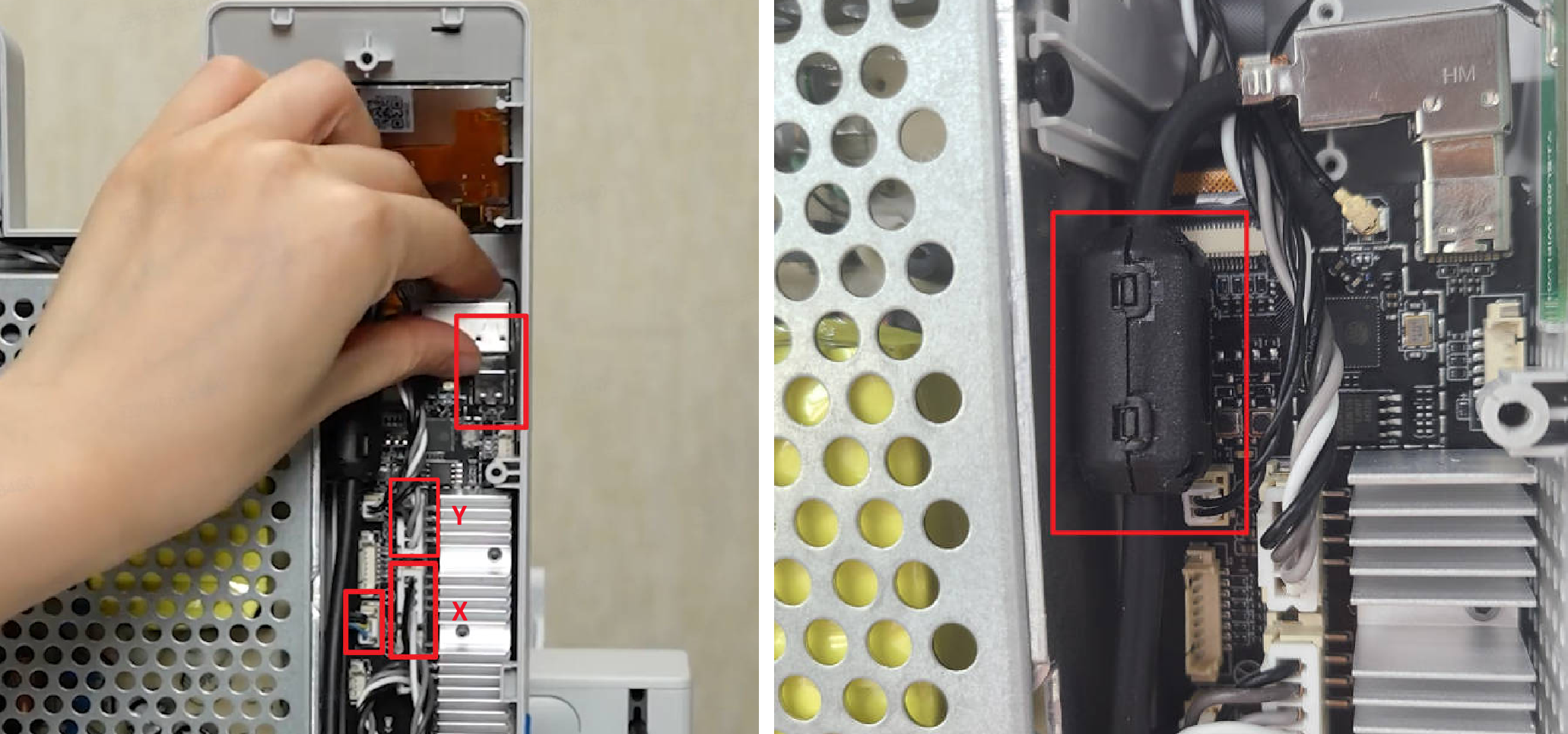

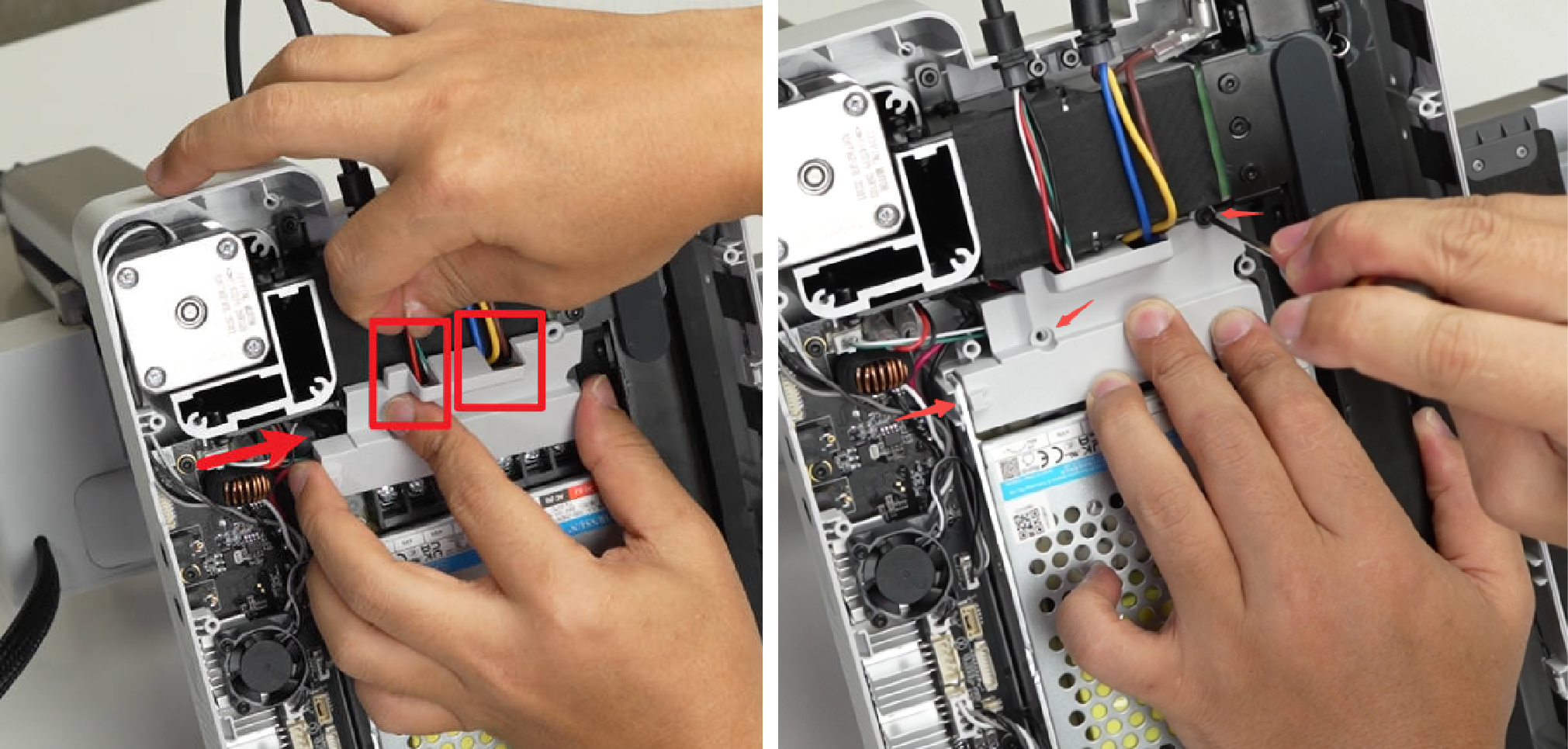

将 Y 电机线、X 电机线和摄像头线连接到主板上。连接USB线，确认磁环的位置，并用 2 颗螺丝 (BT2×5) 将压片锁定，整理好线缆，以确保底板能顺利安装，并且主板风扇在运行中不会碰到线缆。
¶ 步骤 7：安装主板风扇
安装主板风扇，风扇的排线朝左，锁入 2 颗螺丝 (MG2.5×15) 固定，连接风扇排线。
¶ 步骤 8：安装底板
安装底板，对齐位置后，锁入 14 颗螺丝（BT3×8）固定; 然后安装走线夹，锁 2 颗螺丝 (BT2.6×8) 固定；正放打印机。
¶ 功能确认和设备校准

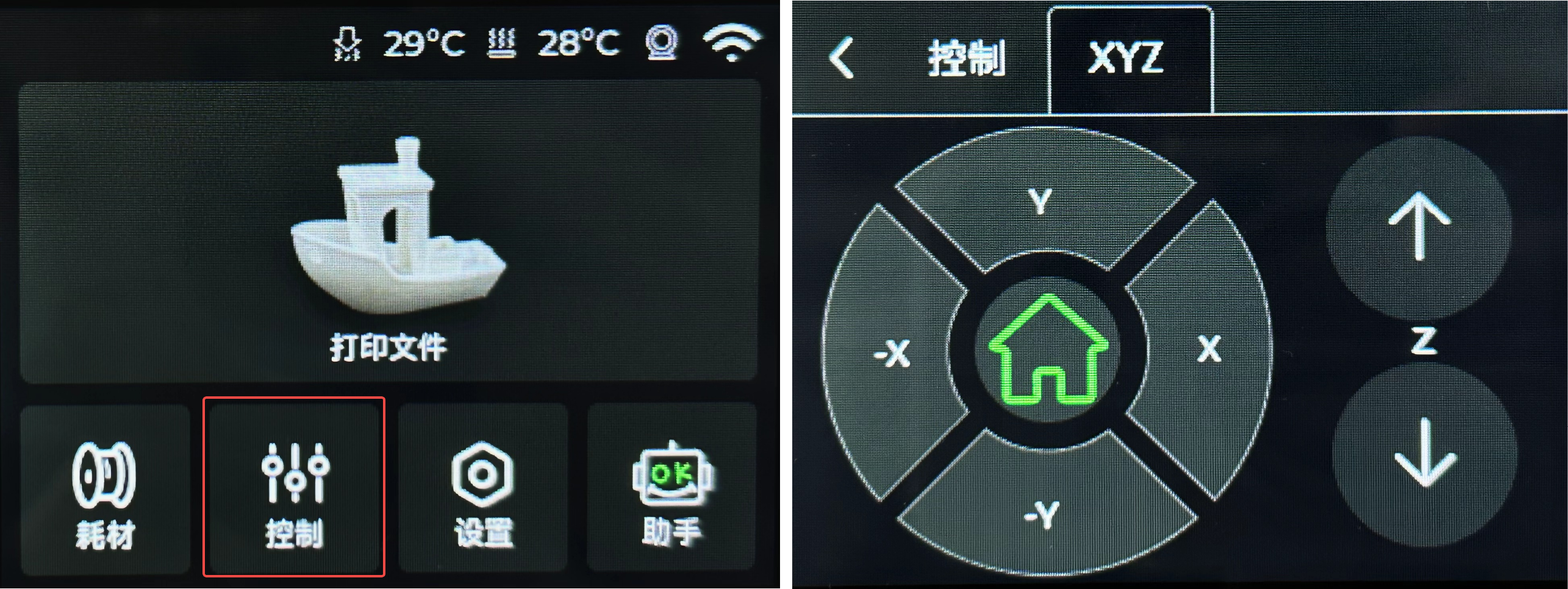

完成以上组装指引的全部操作步骤后，启动打印机，进入控制界面，点击屏幕上的 “-Y” 或 “Y” 按钮移动 Y 轴，以确认 Y 电机是否正常运行。

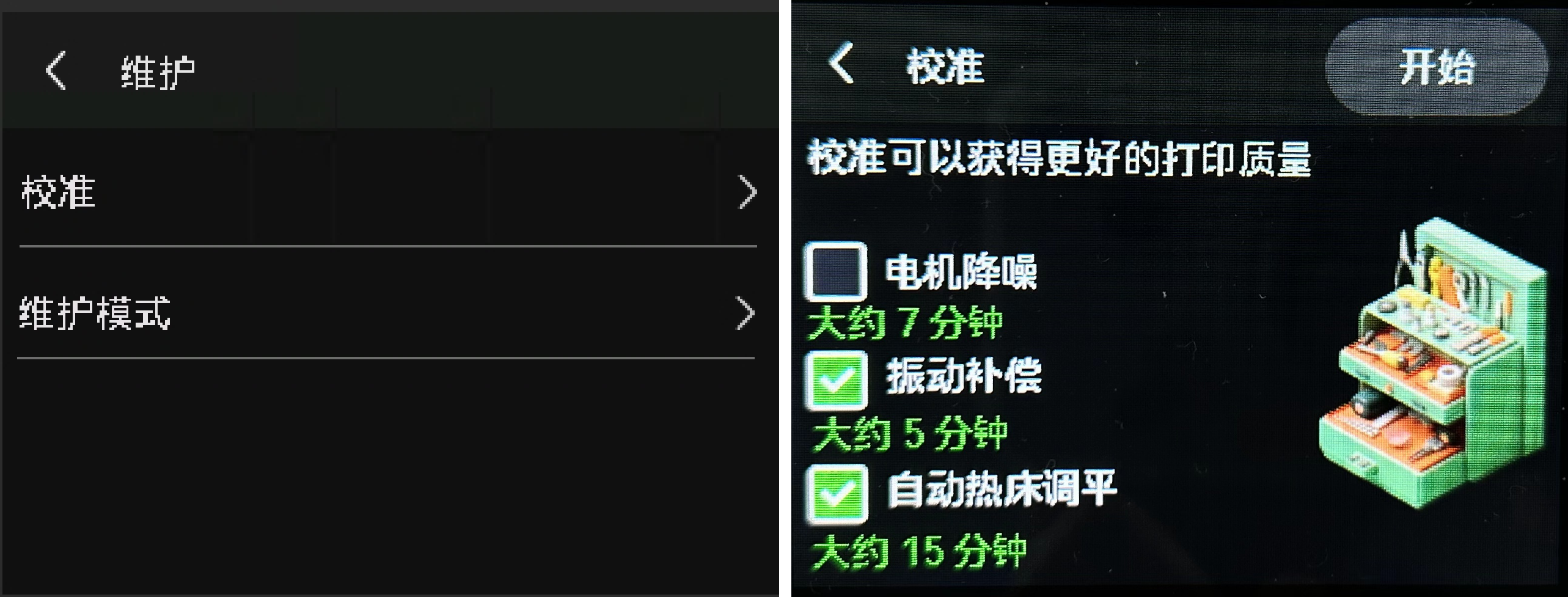

在校准页面，选择振动补偿和自动热床调平，点击开始。完成校准后，拧紧 3 颗热床固定螺丝。
请执行此步骤以确保打印机正常工作。
