情况一:长时间使用打印机后,挤出机组件内部有可能残留有耗材碎屑和灰尘,容易导致挤出齿轮工作时卡顿甚至无法转动的情况。为保证打印机的正常打印,需要及时对挤出机进行异物清理。
情况二:挤出机堵料
镊子、刷子、吹气球、内六角扳手

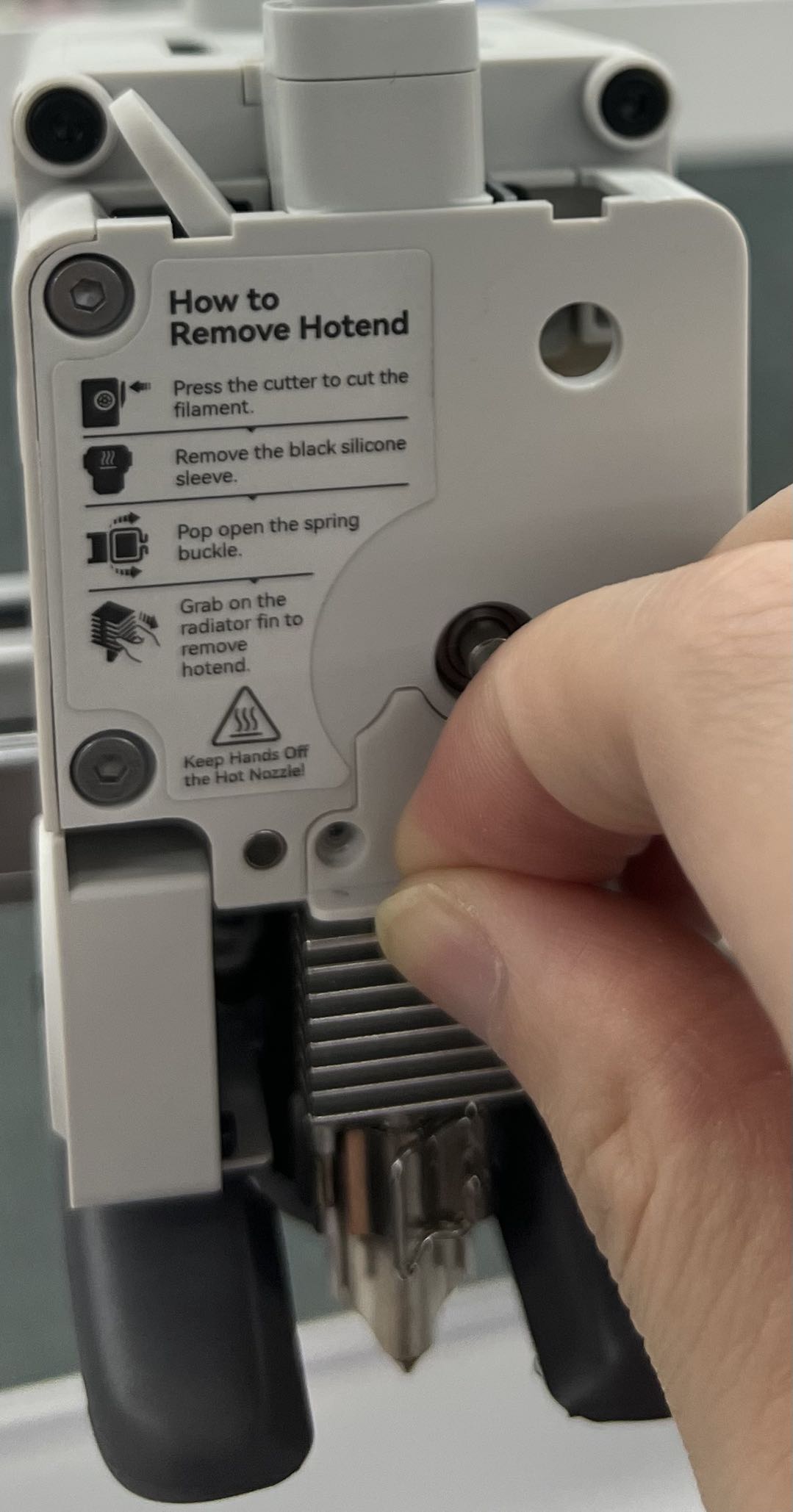

(如果挤出机处于咬合料线的状态,请使用切刀手动切断料线)从侧面用力按压工具头前盖,解锁并移除工具头前盖,用手扣热端硅胶套侧面的凸起,移除热端硅胶套。

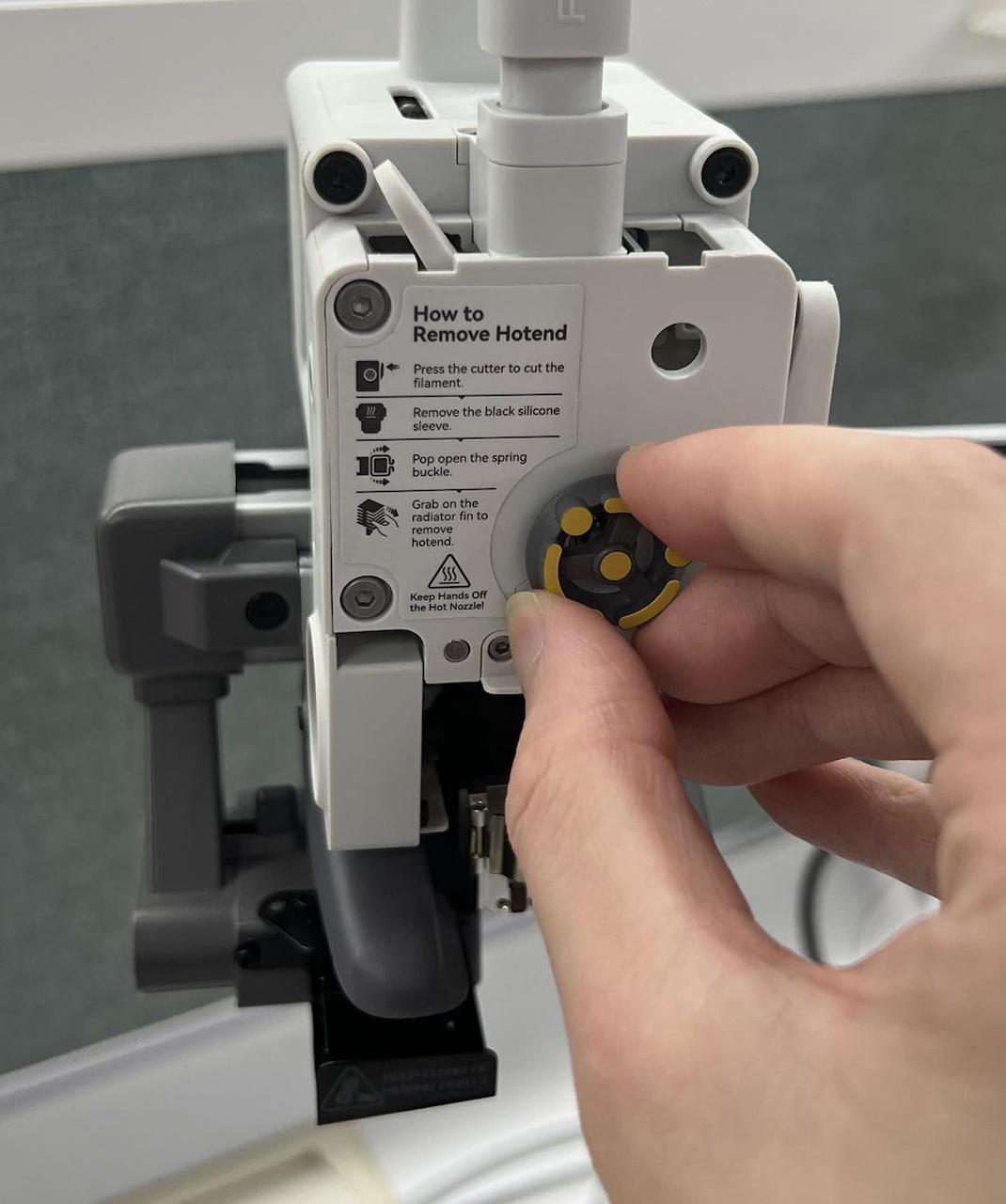

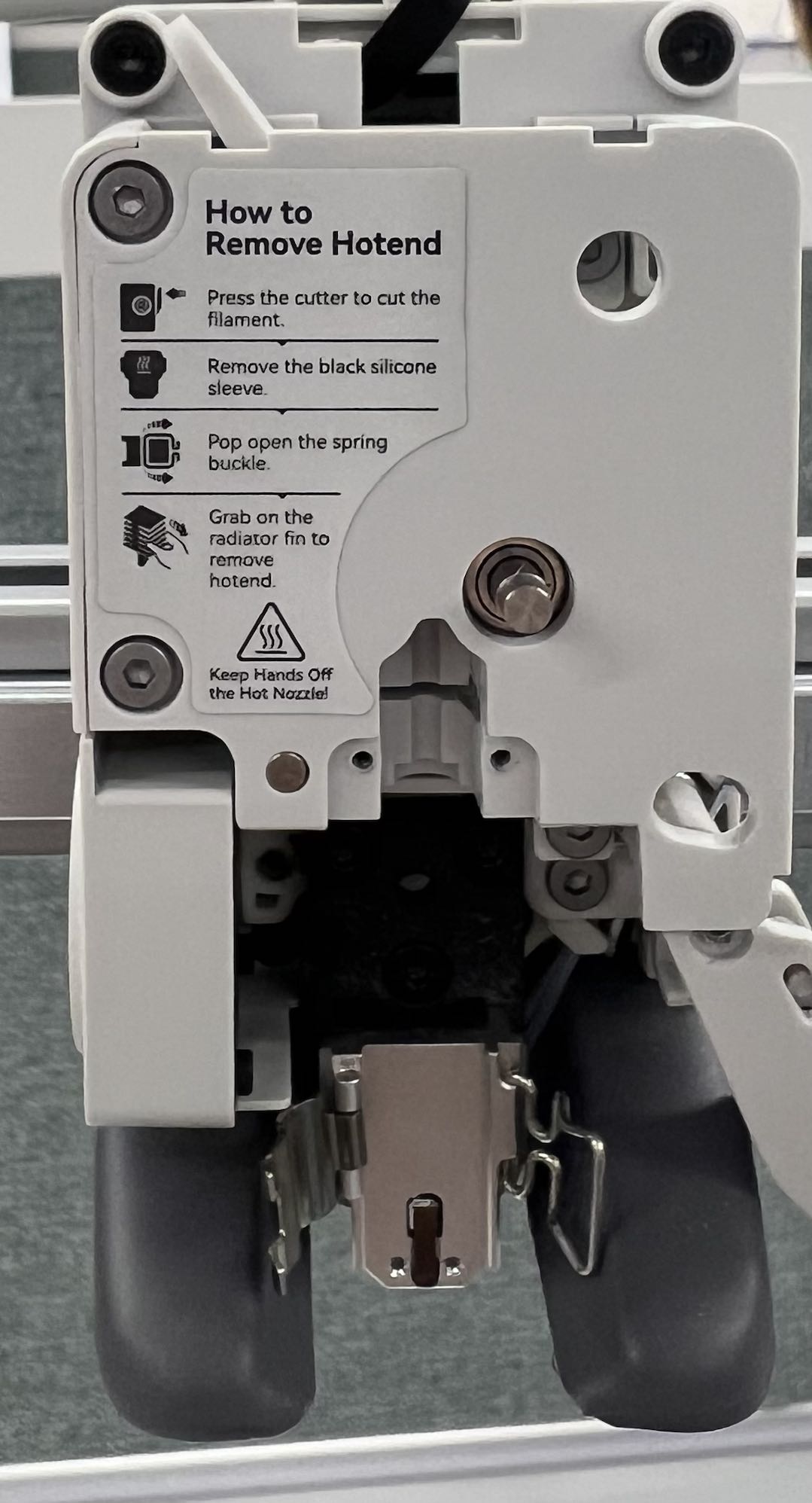

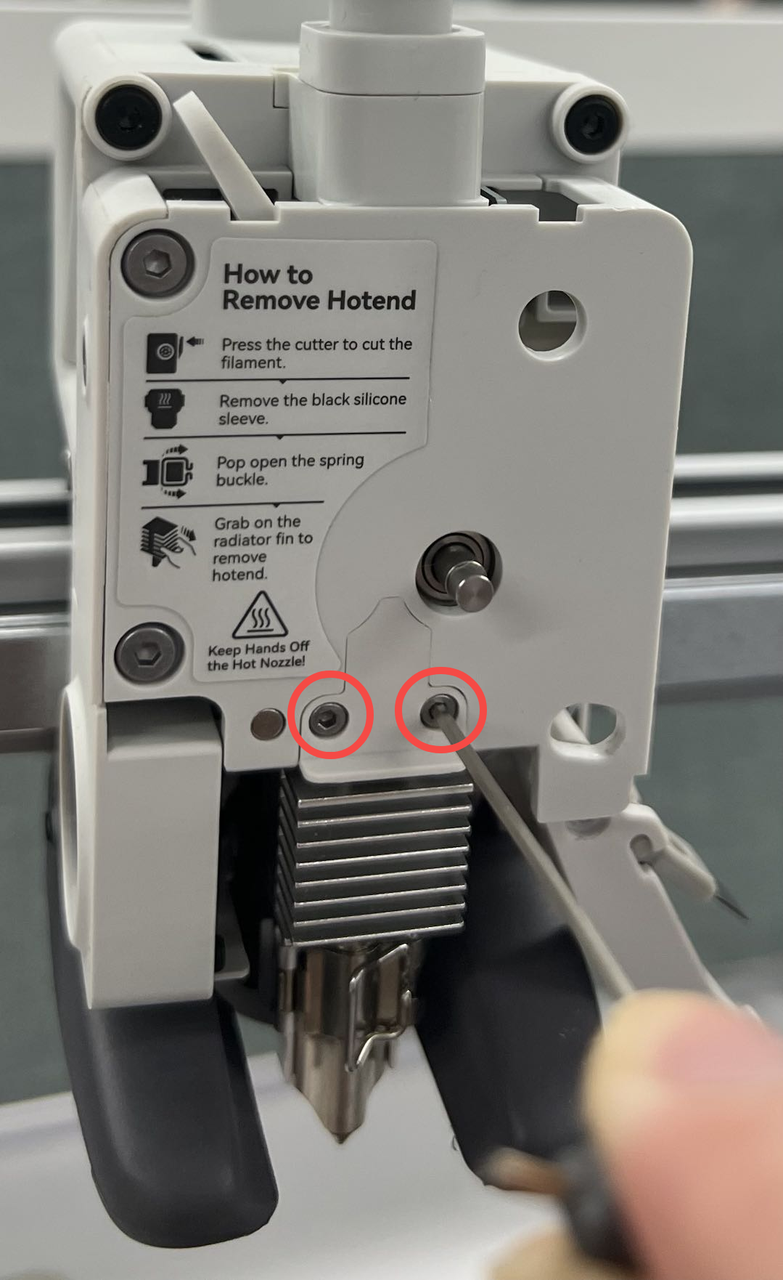

取下旋转轮。用H1.5内六角扳手移除2颗螺丝,取下料线压块。

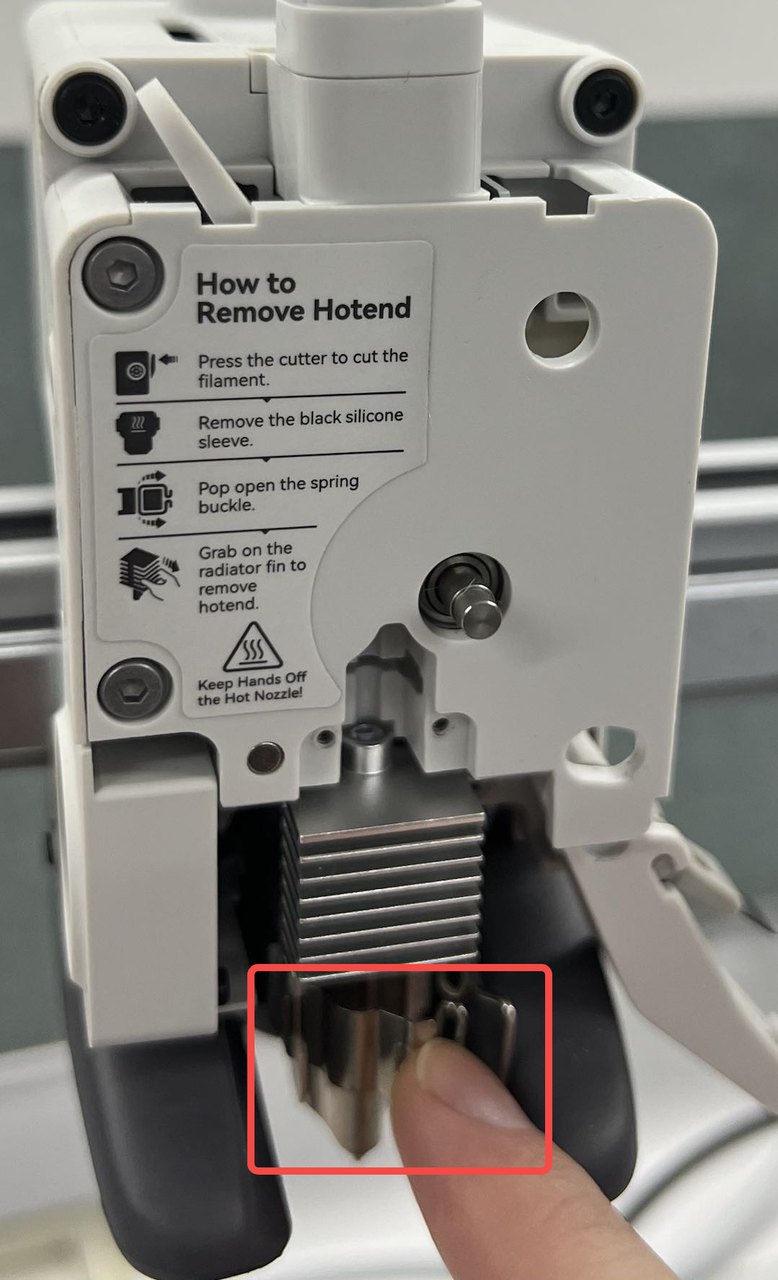

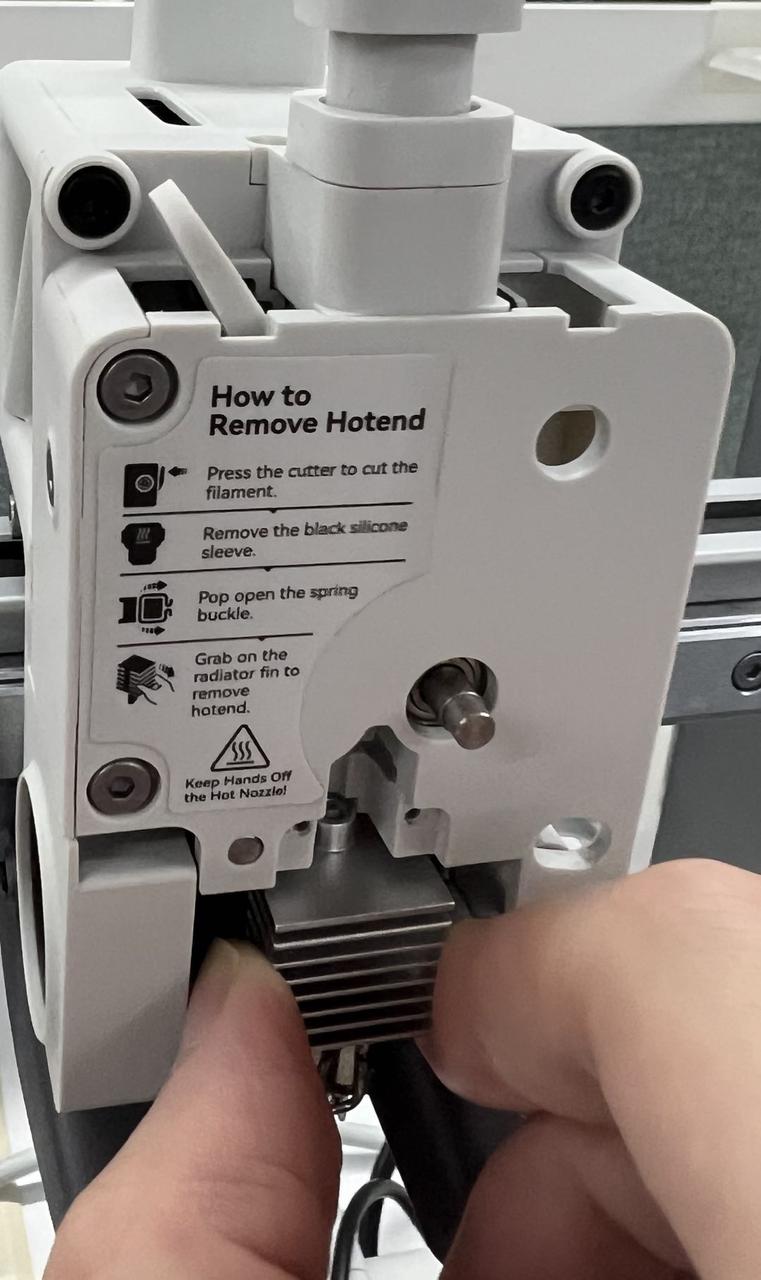

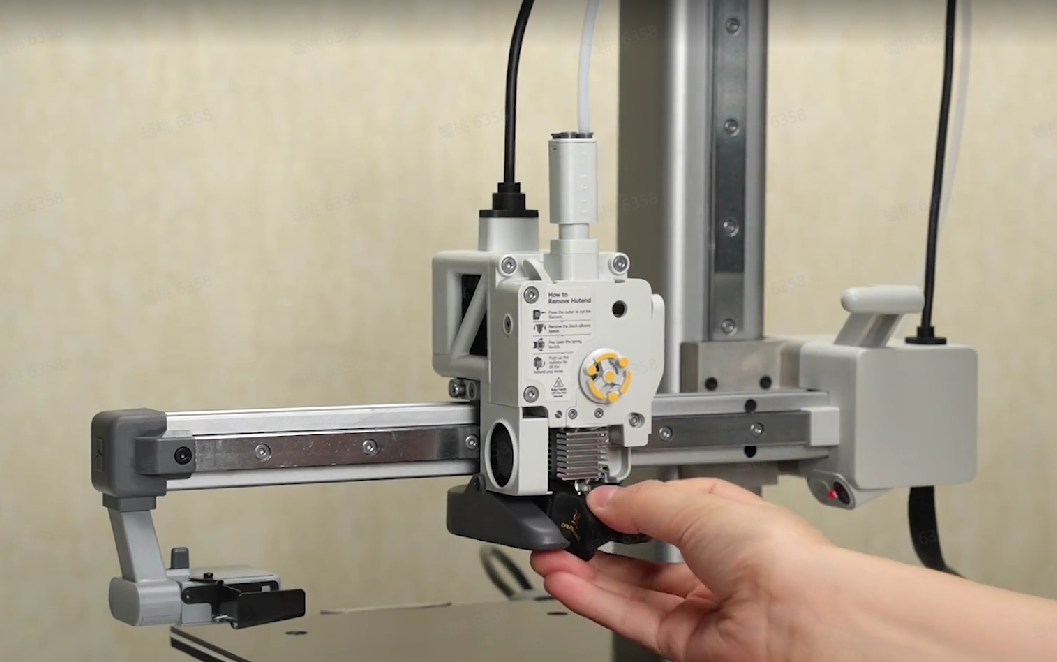

解除热端锁扣,然后用手握住散热片,将热端取出。

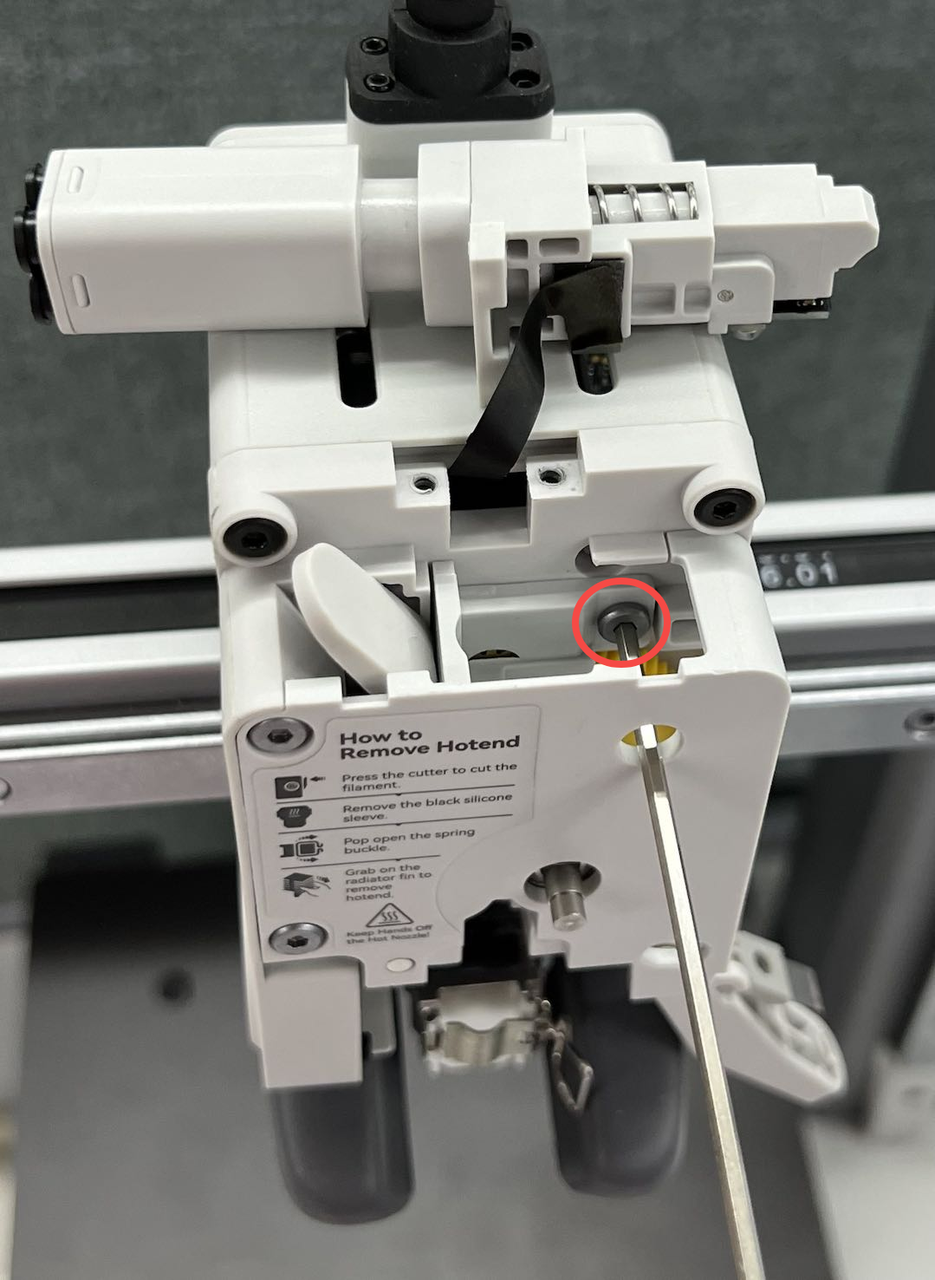

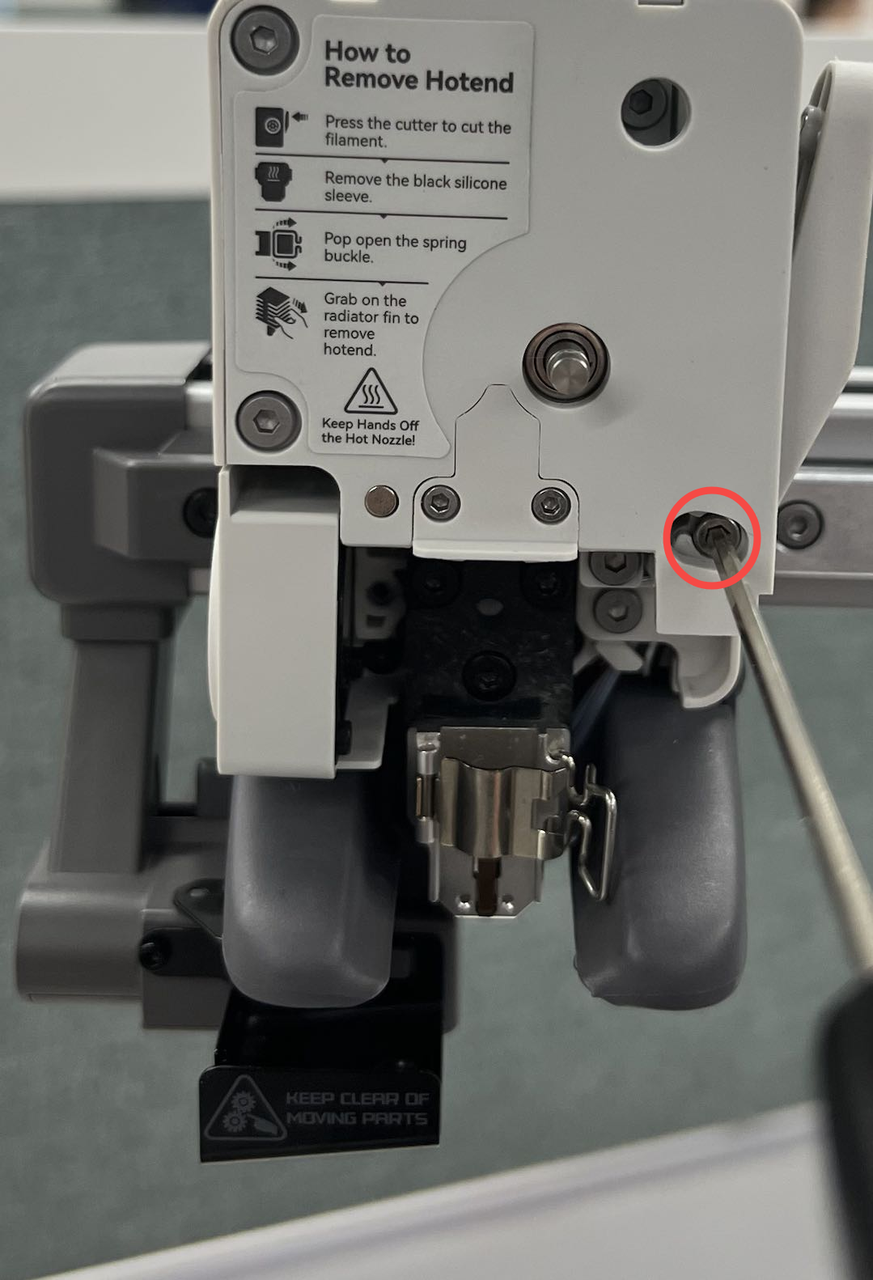

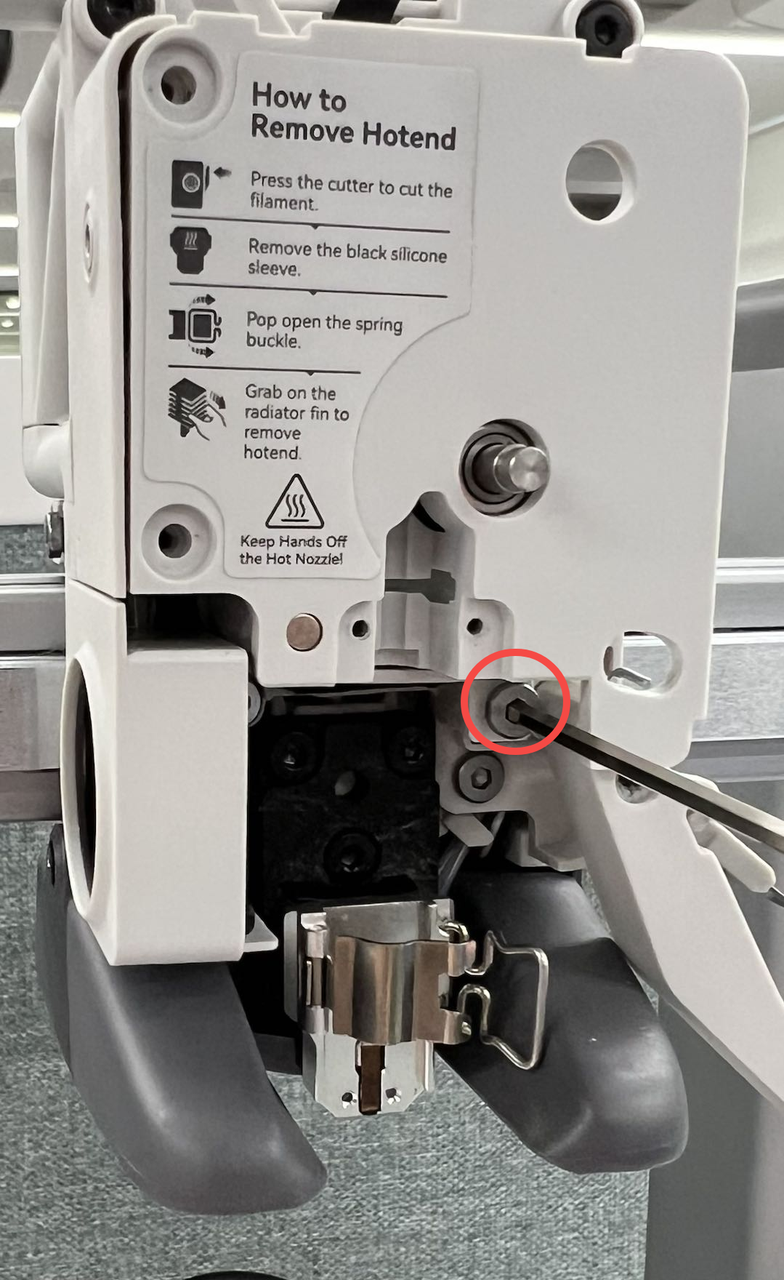

用H2.0内六角扳手移除螺丝,松开切刀刀柄。

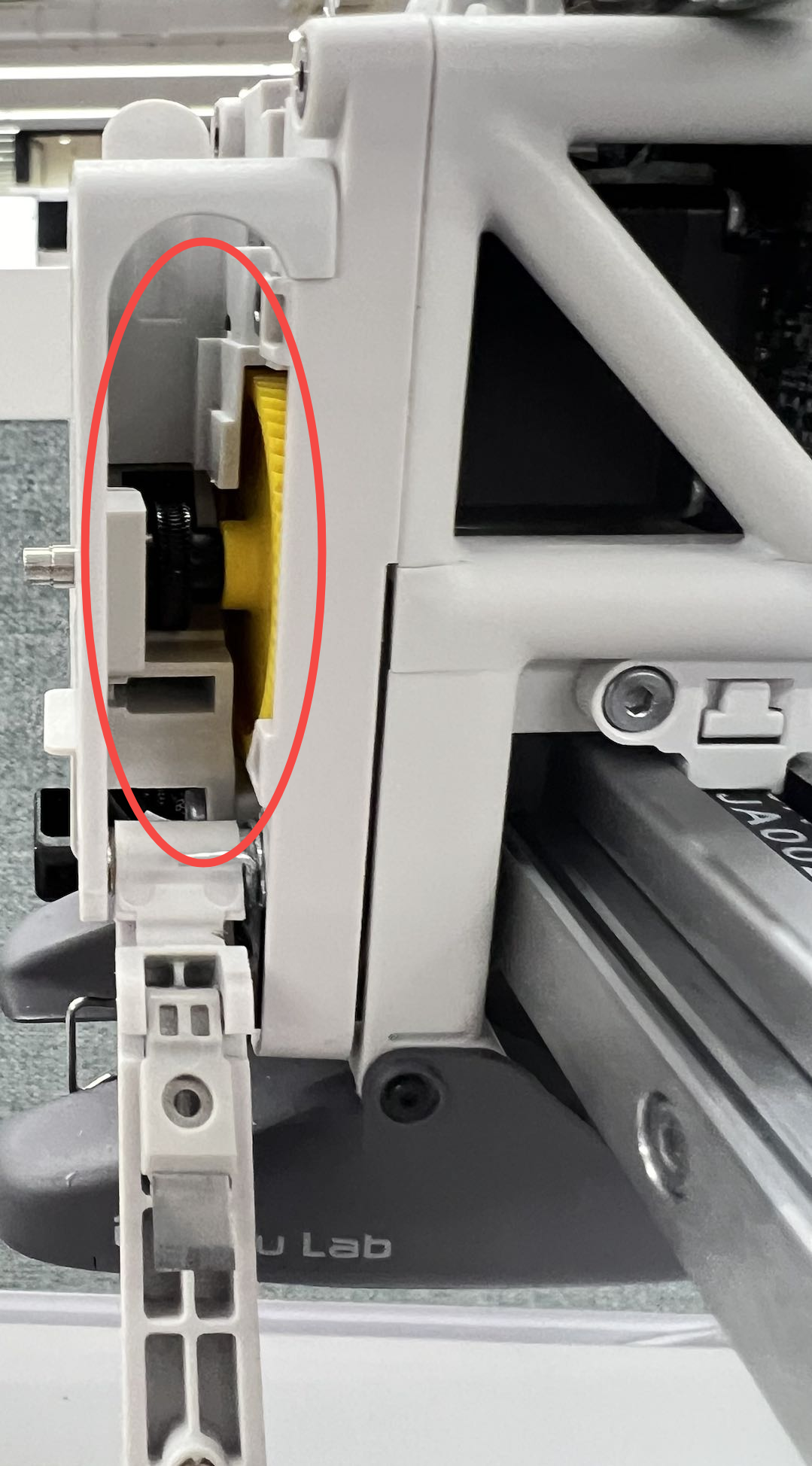

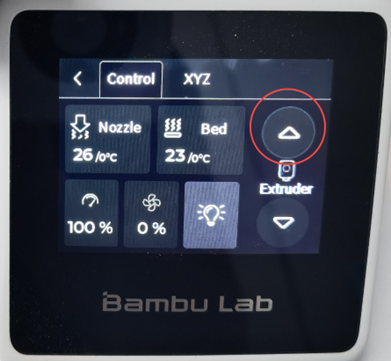

使用镊子和吹气球从图示位置清理内部的断料和残渣(断电状态下可手动拨动黄色齿轮顺时针旋转清理,上电状态下可点击屏幕退料按钮,让挤出轮旋转到指定角度清理)。
当按上面的步骤清理挤出机,无法取得较理想效果时,可以对挤出机进行拆解,取下挤出轮组件进行深度清洁。

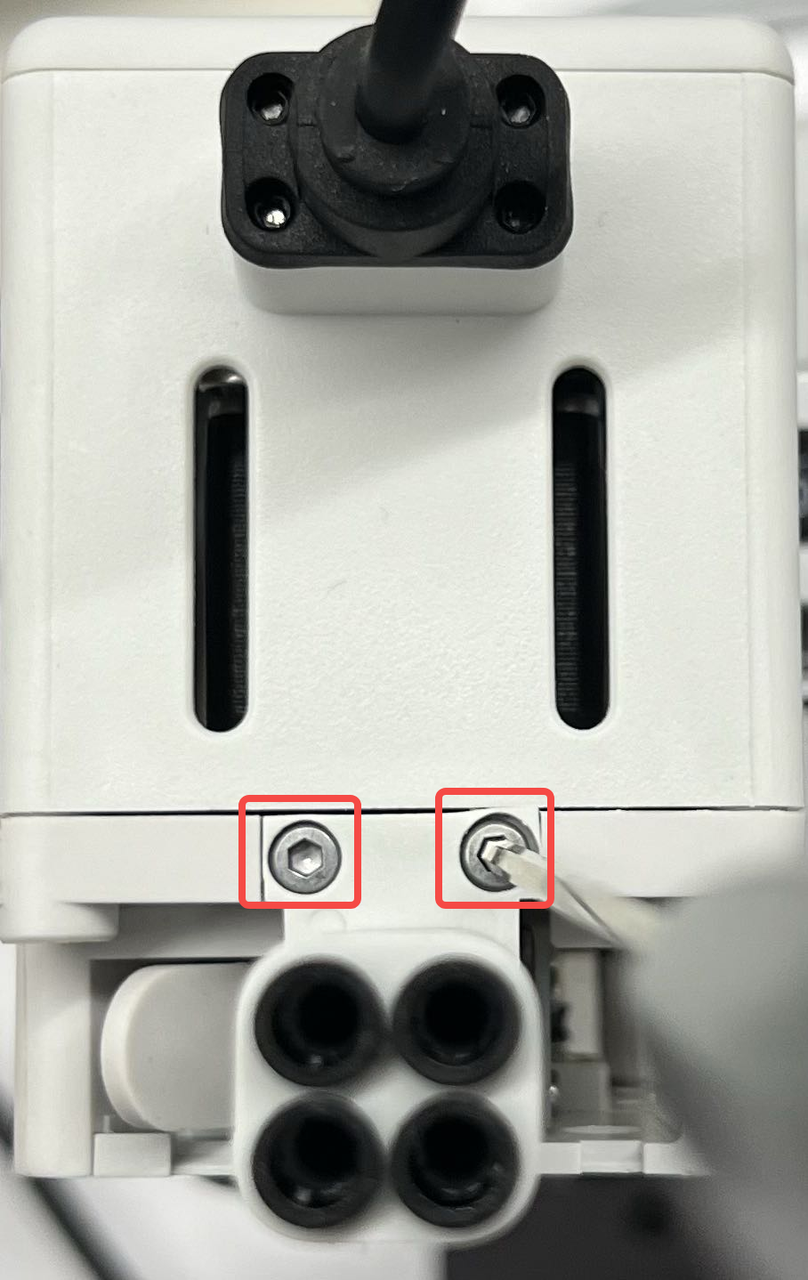

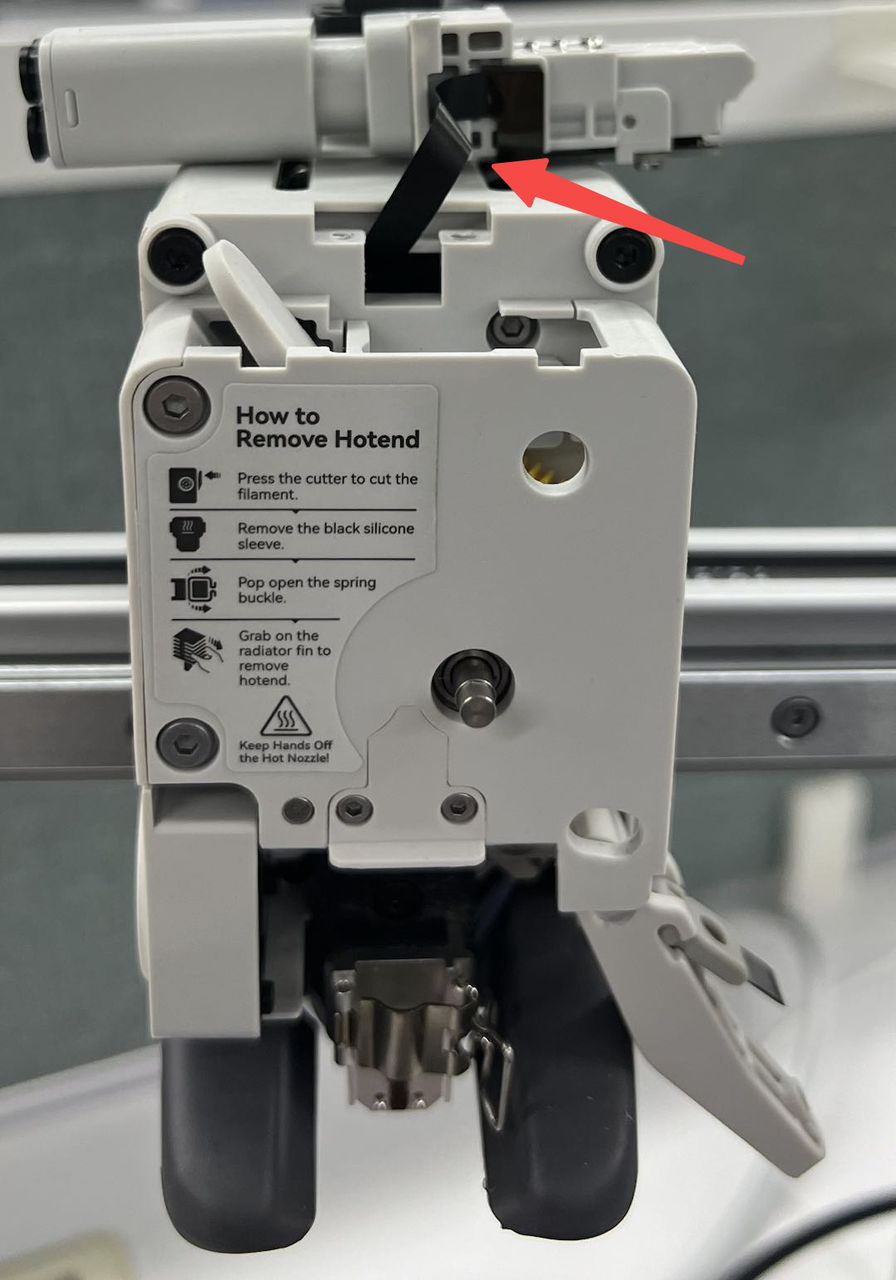

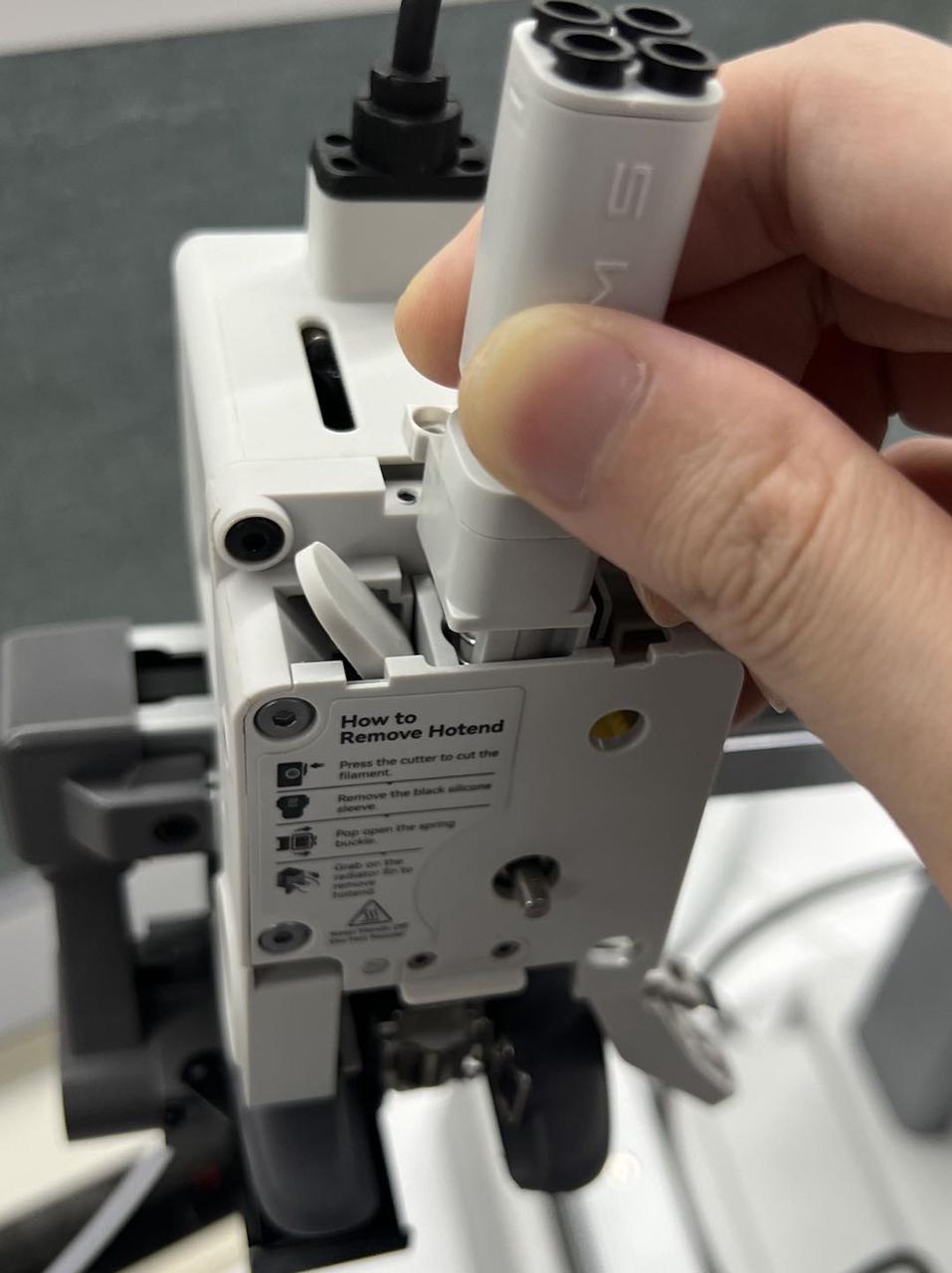

用H1.5内六角扳手移除2颗螺丝,然后取出五通。需要注意的是,请小心不要损坏黑色的FPC线缆,取出五通后可以将其放在工具头上面,如图所示。

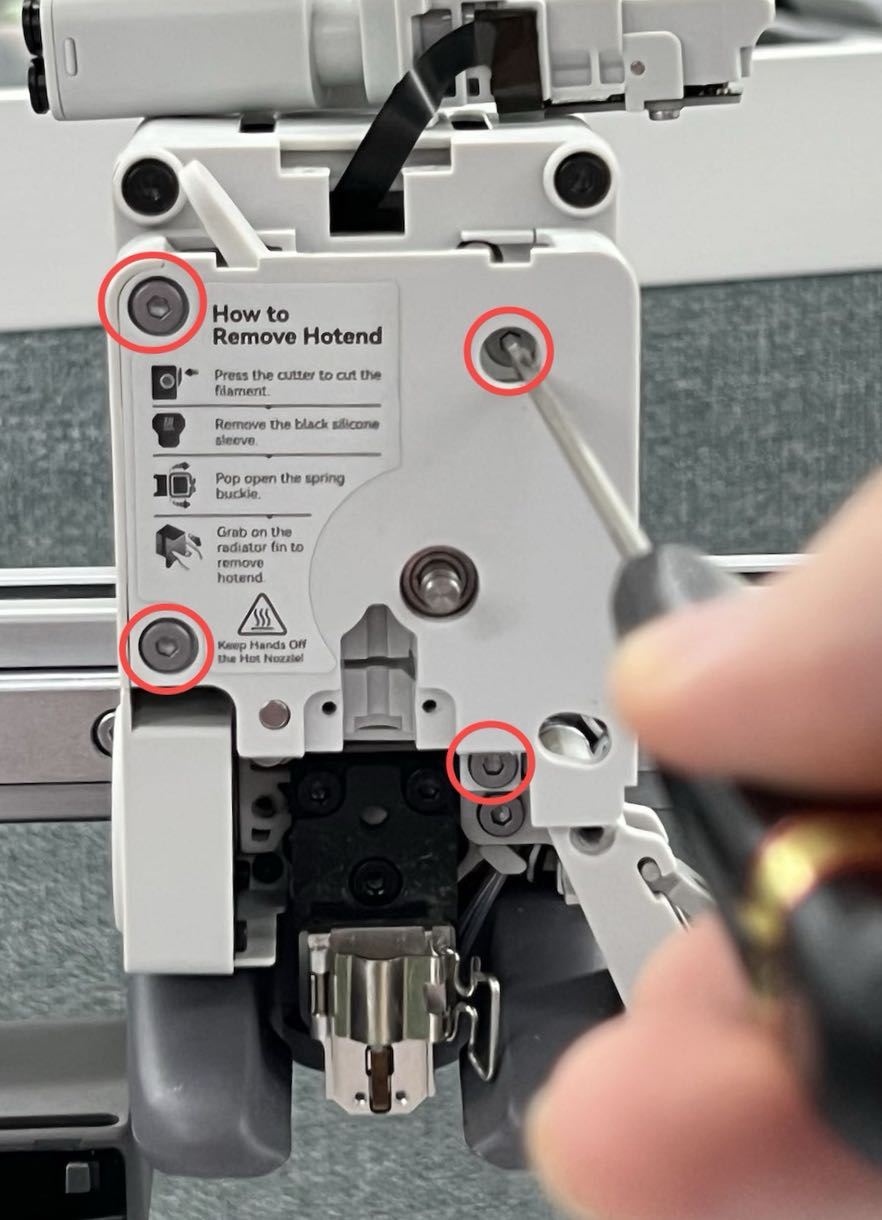

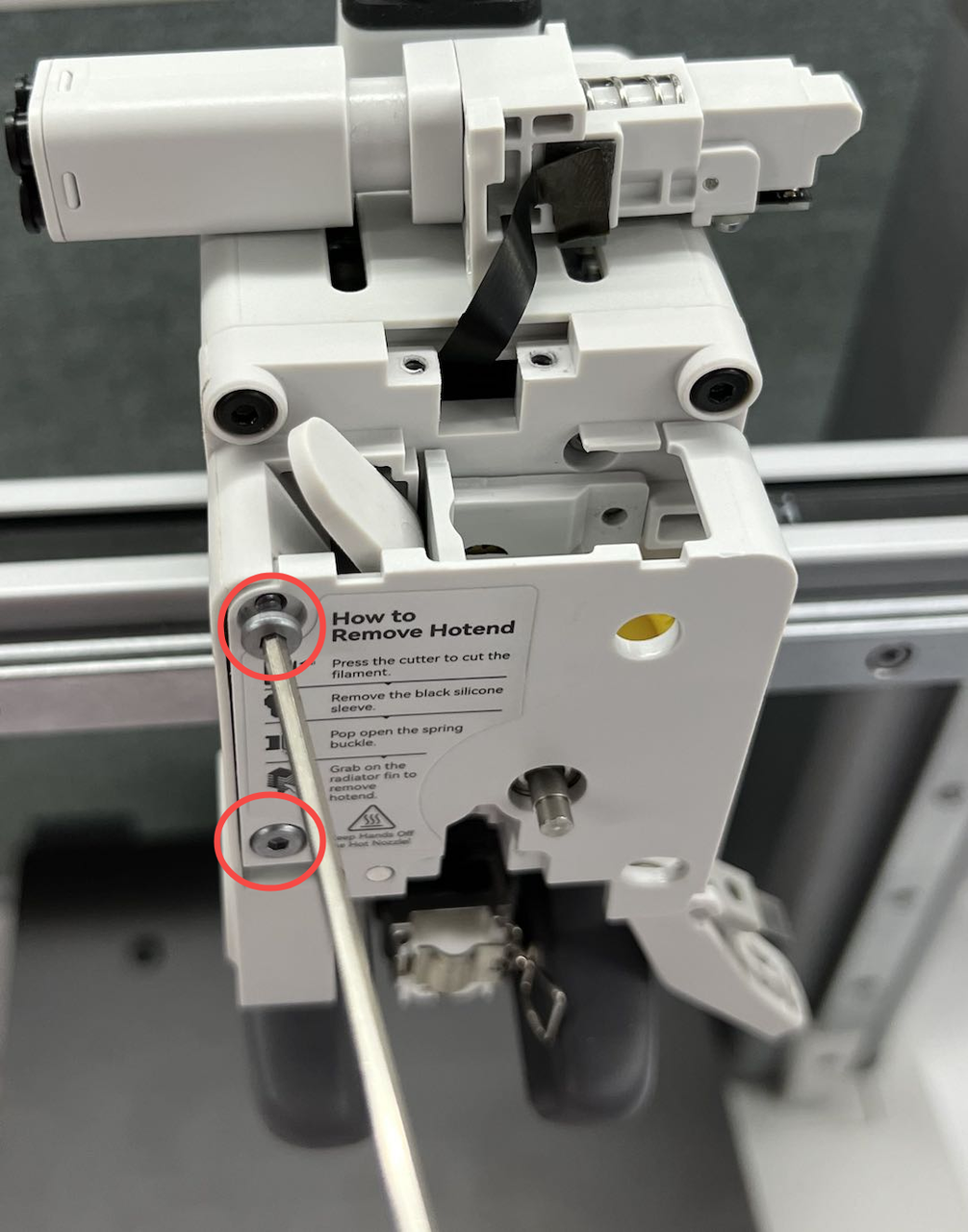

用H2.0内六角扳手移除前盖上的4颗螺丝。

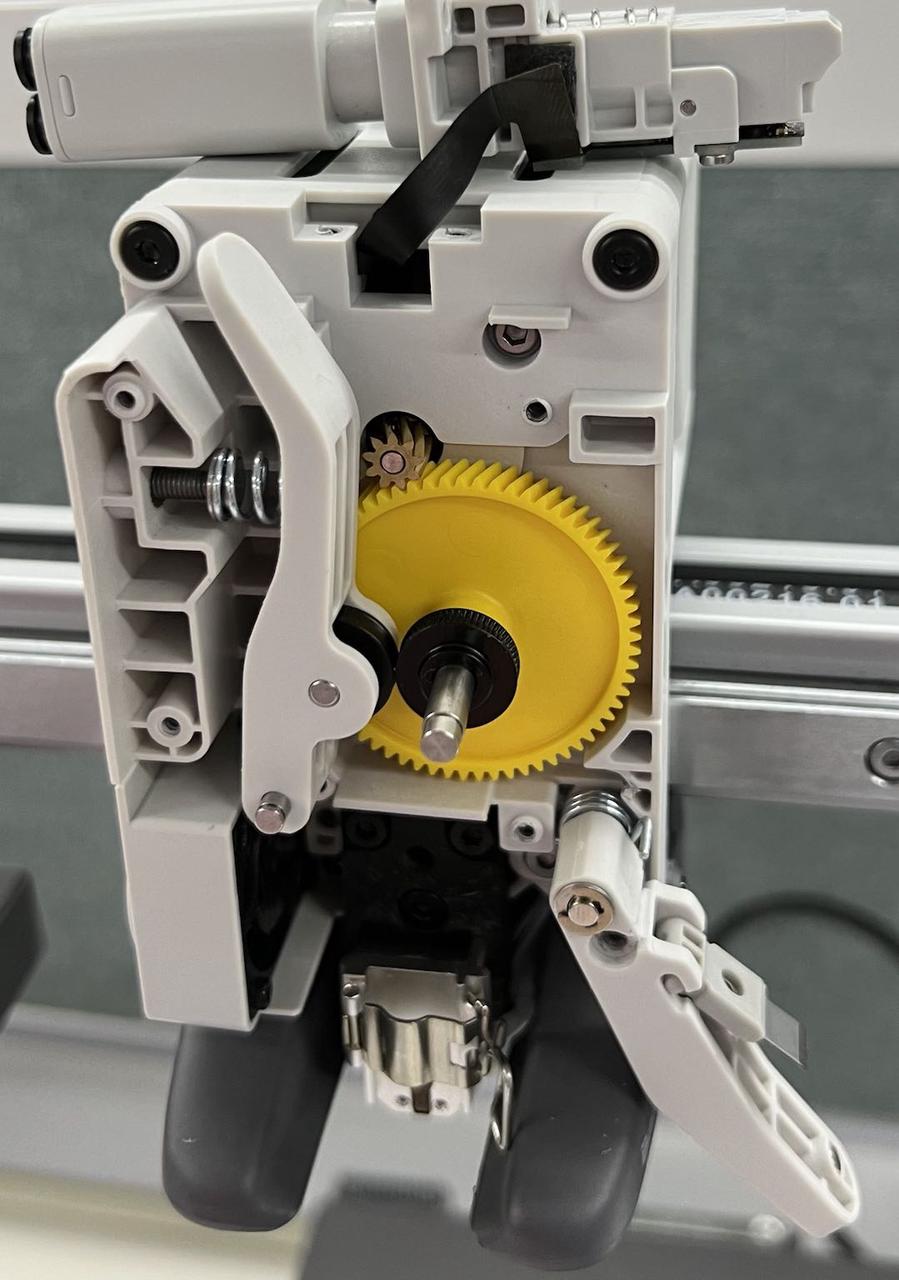

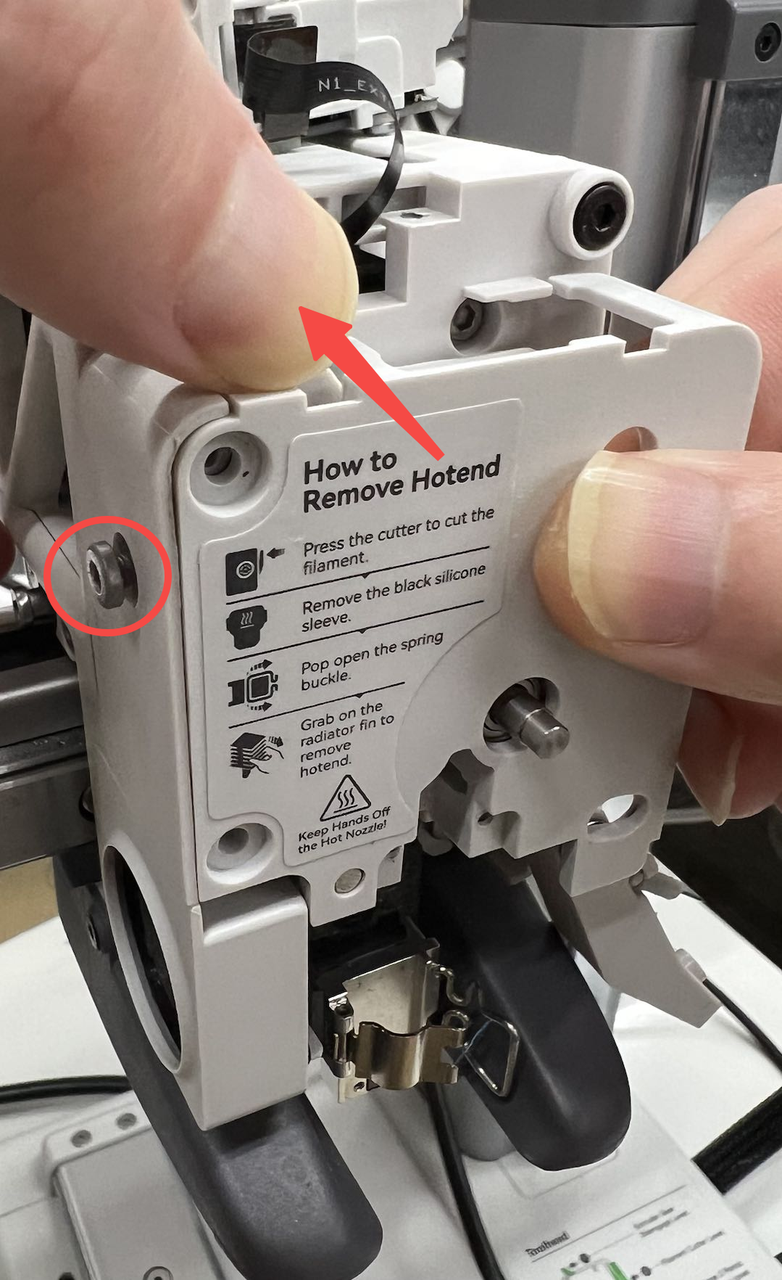

移除前盖的时候,先拧松侧边的螺丝,(只需要拧松一些即可)然后按住从动轮支架的顶部,另一边用力取出挤出机前盖。

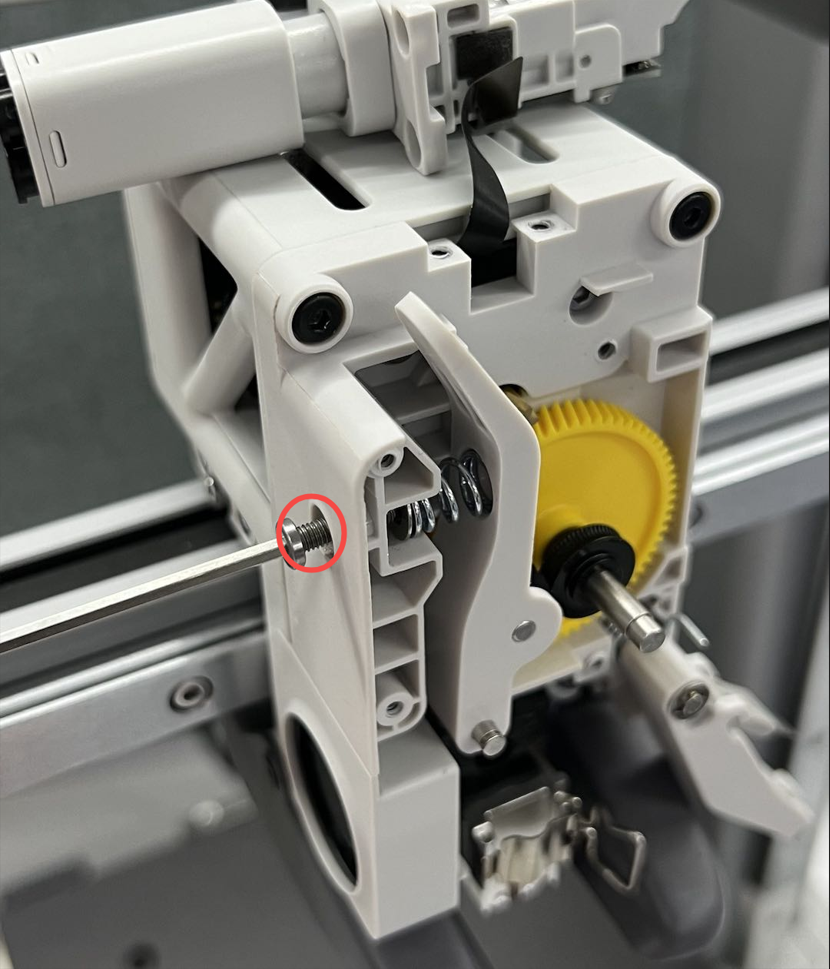

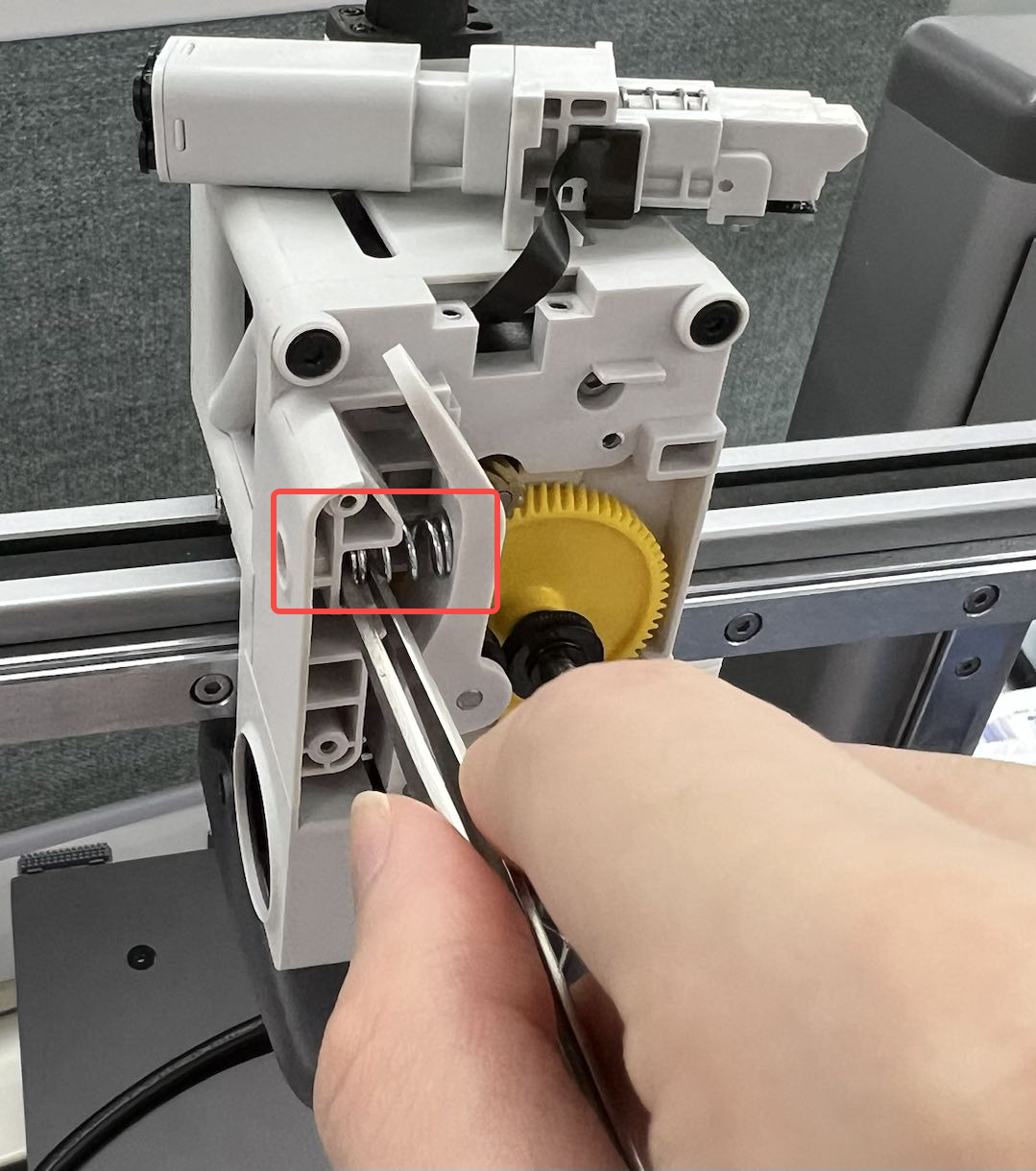

用H2.0内六角扳手移除侧面螺丝,取出支架的时候内部弹簧和端盖很容易掉落,请用镊子小心取出,防止丢失。

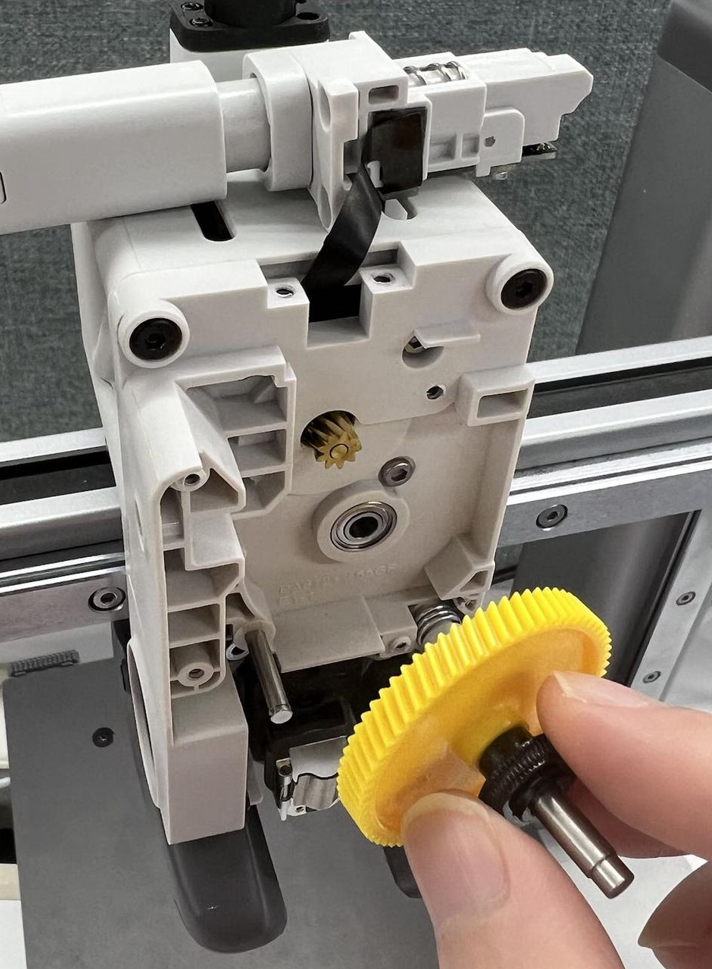

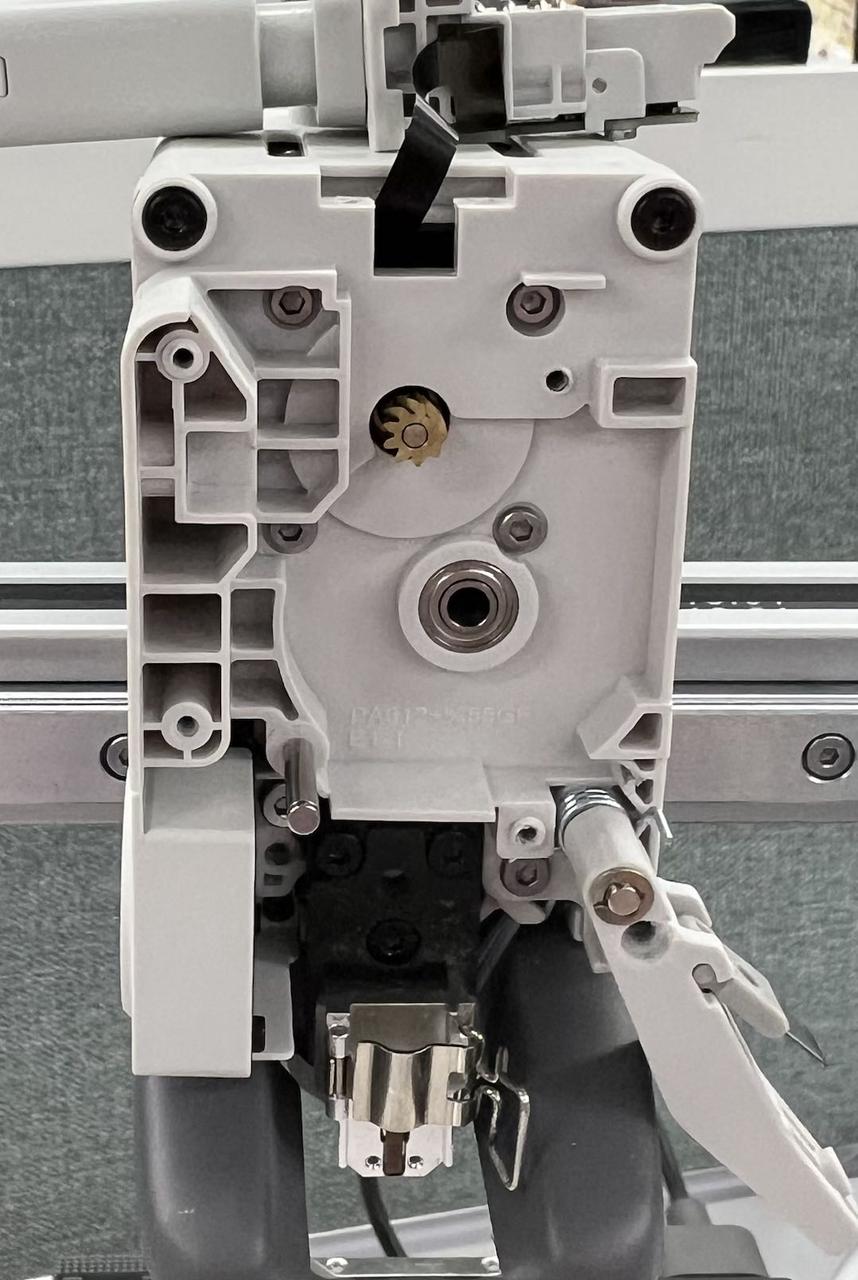

直接取出挤出机齿轮组件,清理挤出机内部残留的耗材的残渣。

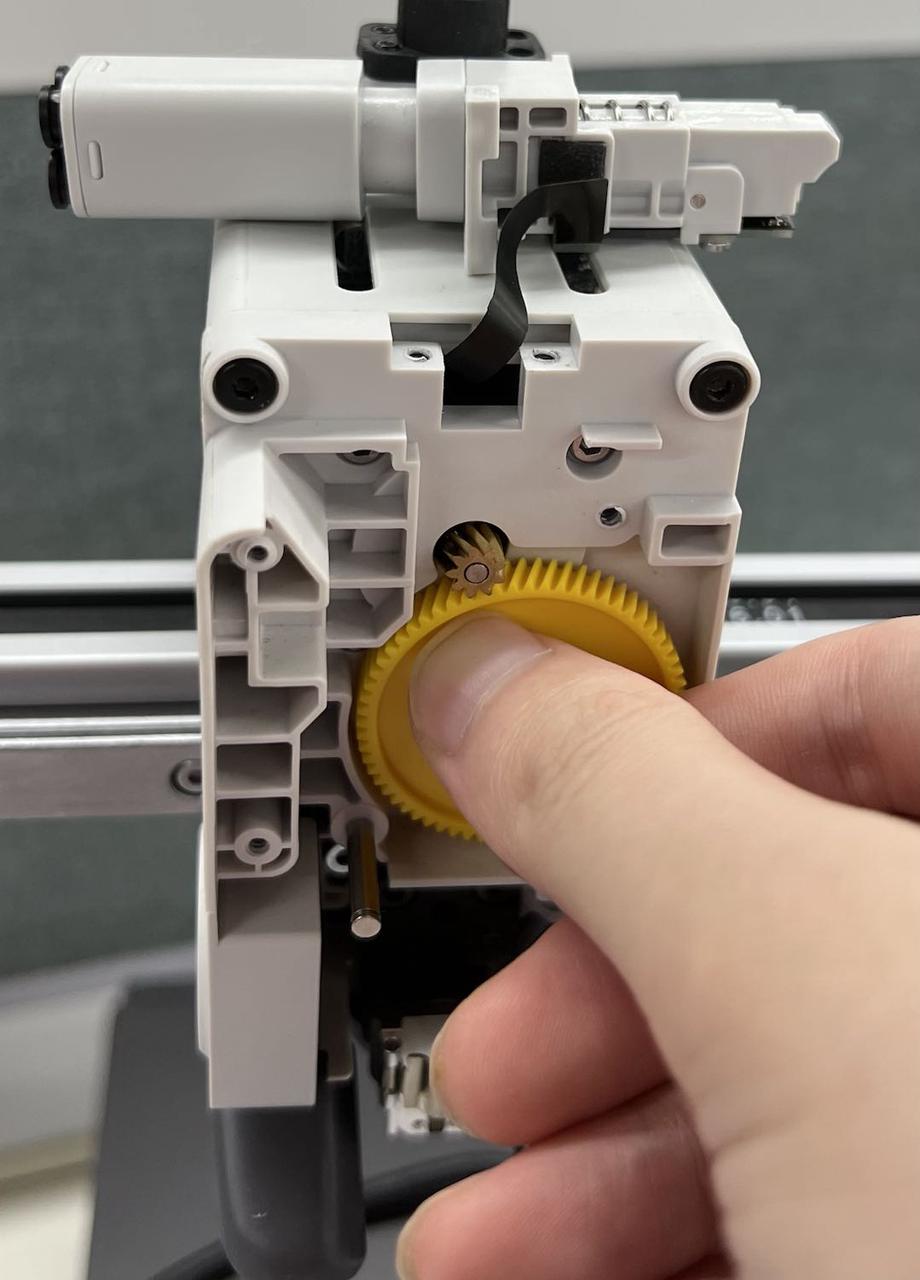

安装挤出齿轮。
将从动轮支架安装到对应的转轴上。将弹簧和端盖安装到一起,用镊子放到从动轮支架对应的位置上。然后拧入侧面的螺丝。
拧入挤出机前盖的4颗螺丝。

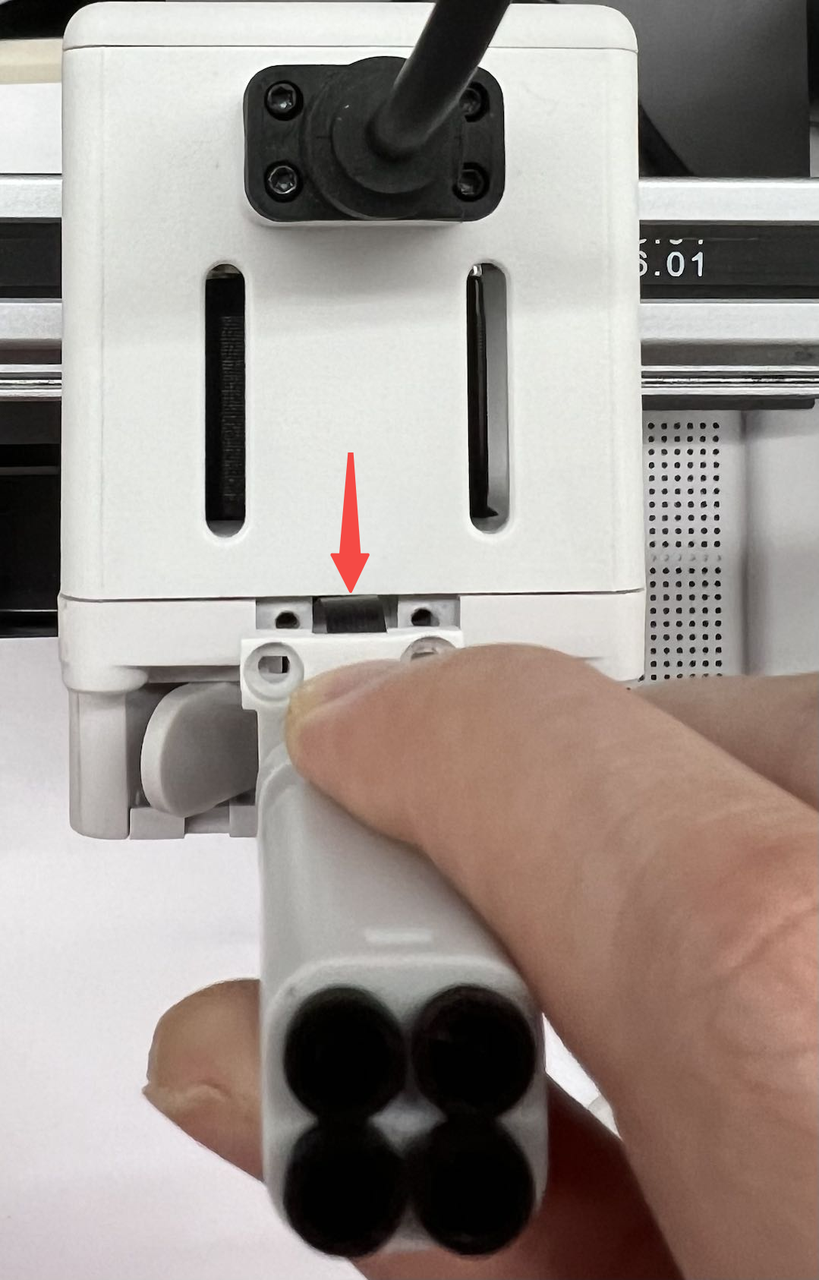

安装五通组件,请确保黑色FPC线缆不要被折叠,顺利放入空缺的位置。然后拧入2颗螺丝,固定五通。

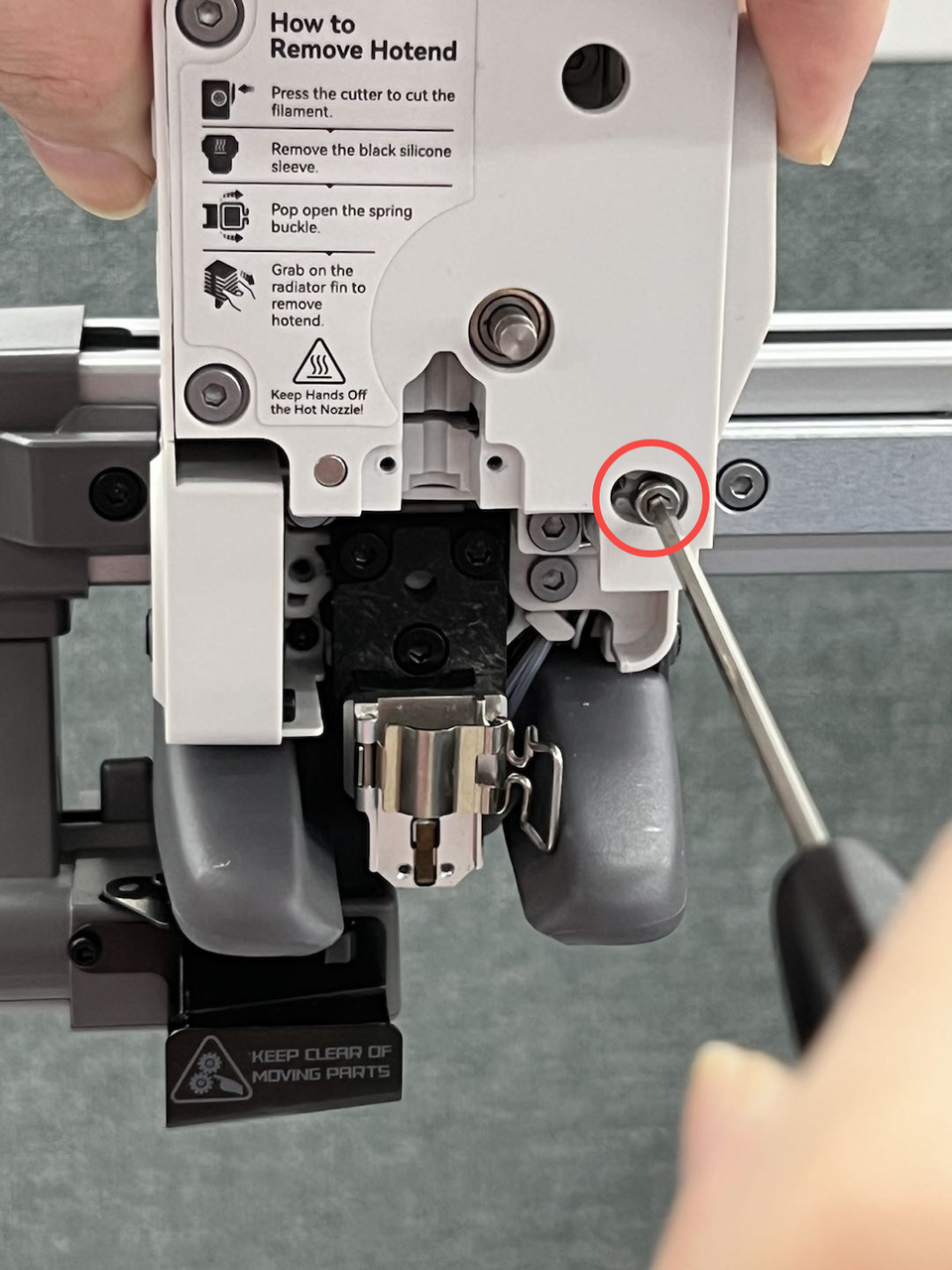

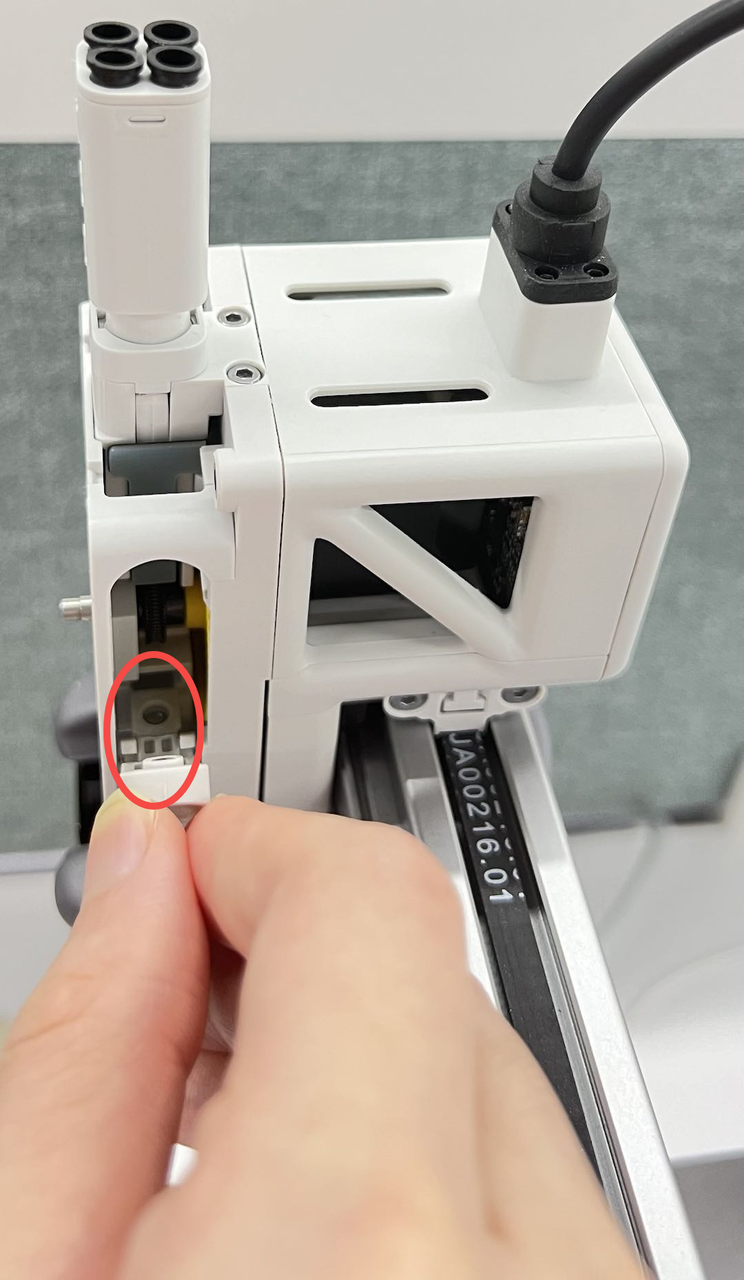

抬起刀柄,沿着刀槽将切刀滑入到位,拧紧螺丝,固定刀柄。

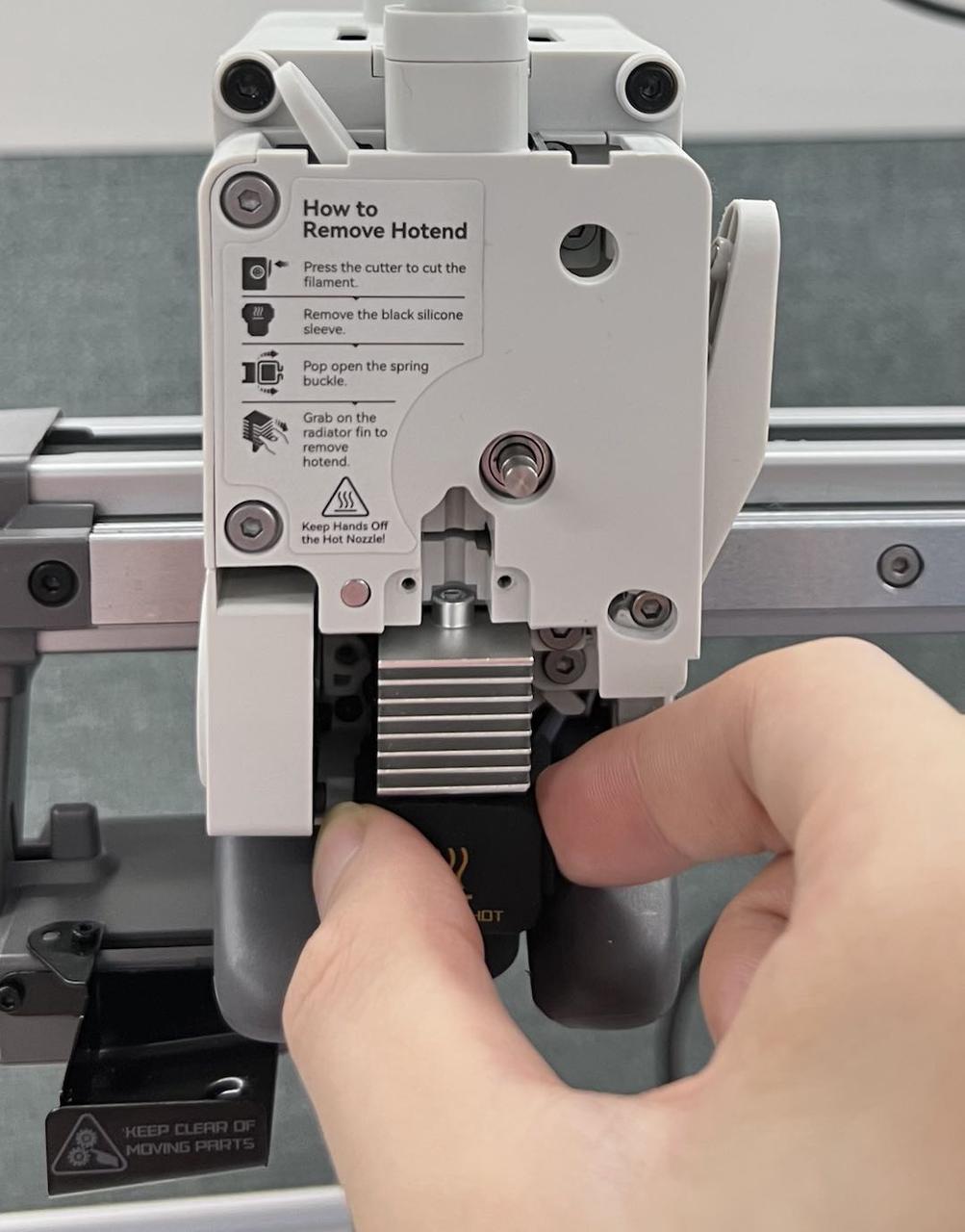

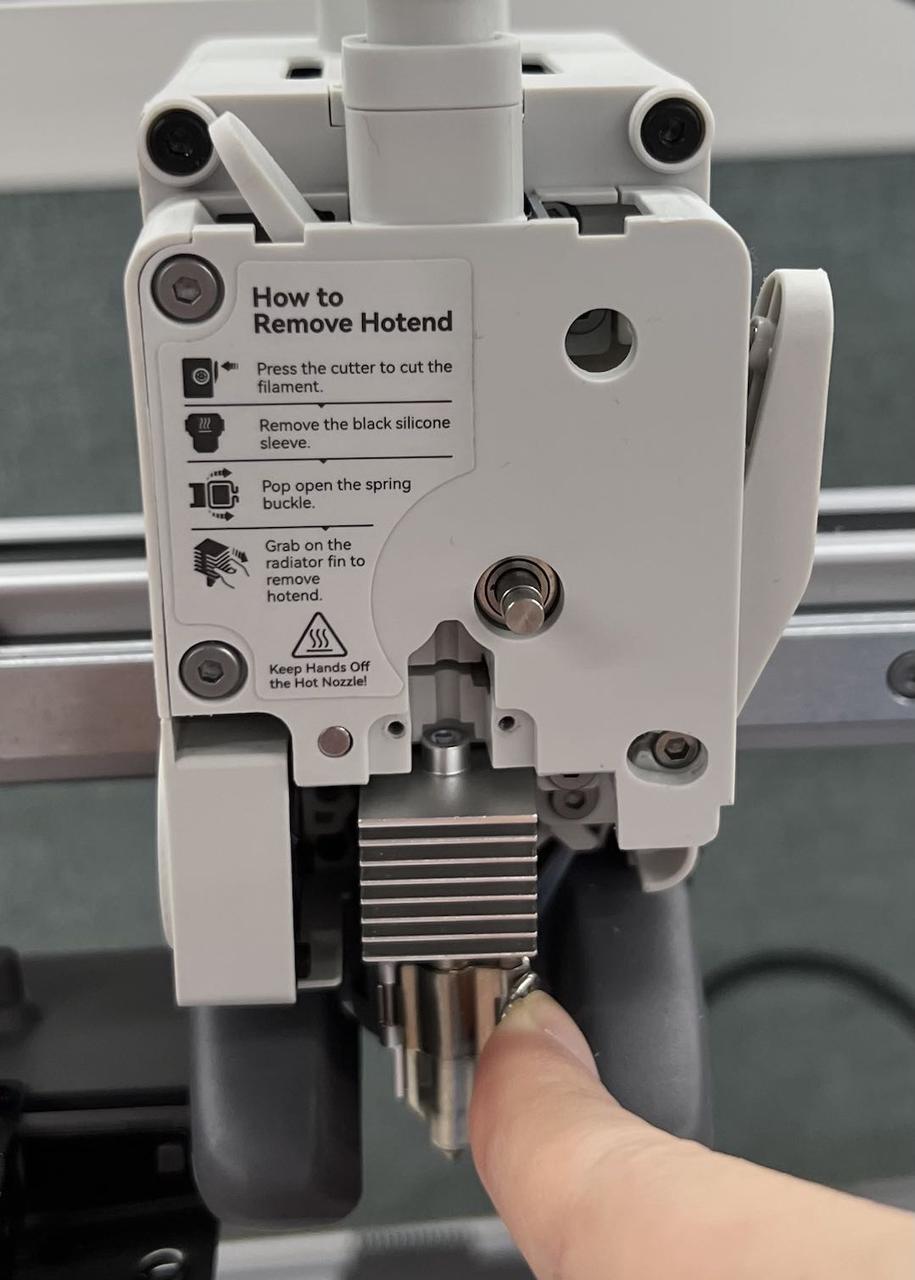

握住喷嘴散热片,对齐安装位置,将喷嘴安装到位并锁定喷嘴,安装热端硅胶套。拧紧2颗螺丝,固定料线压块。

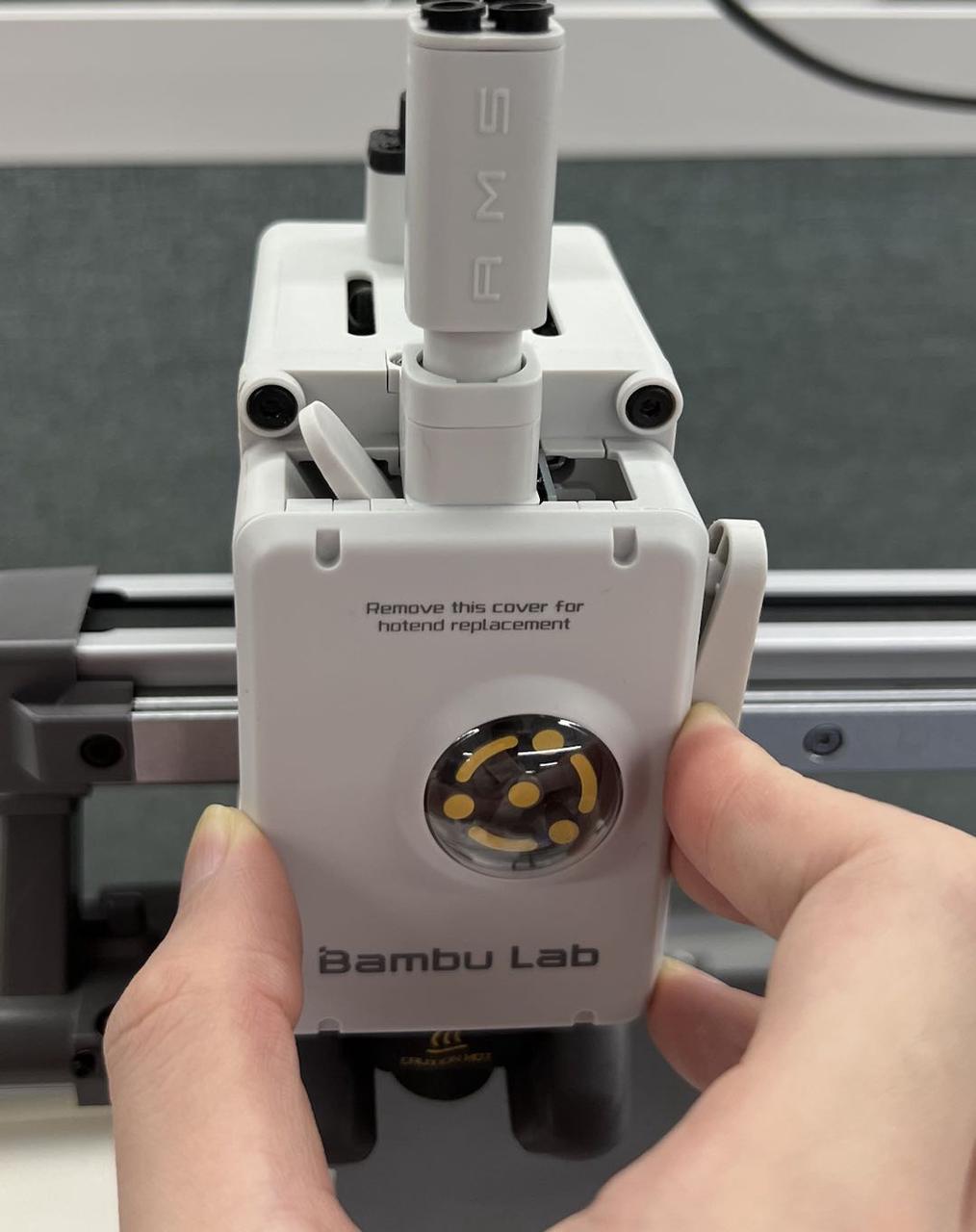

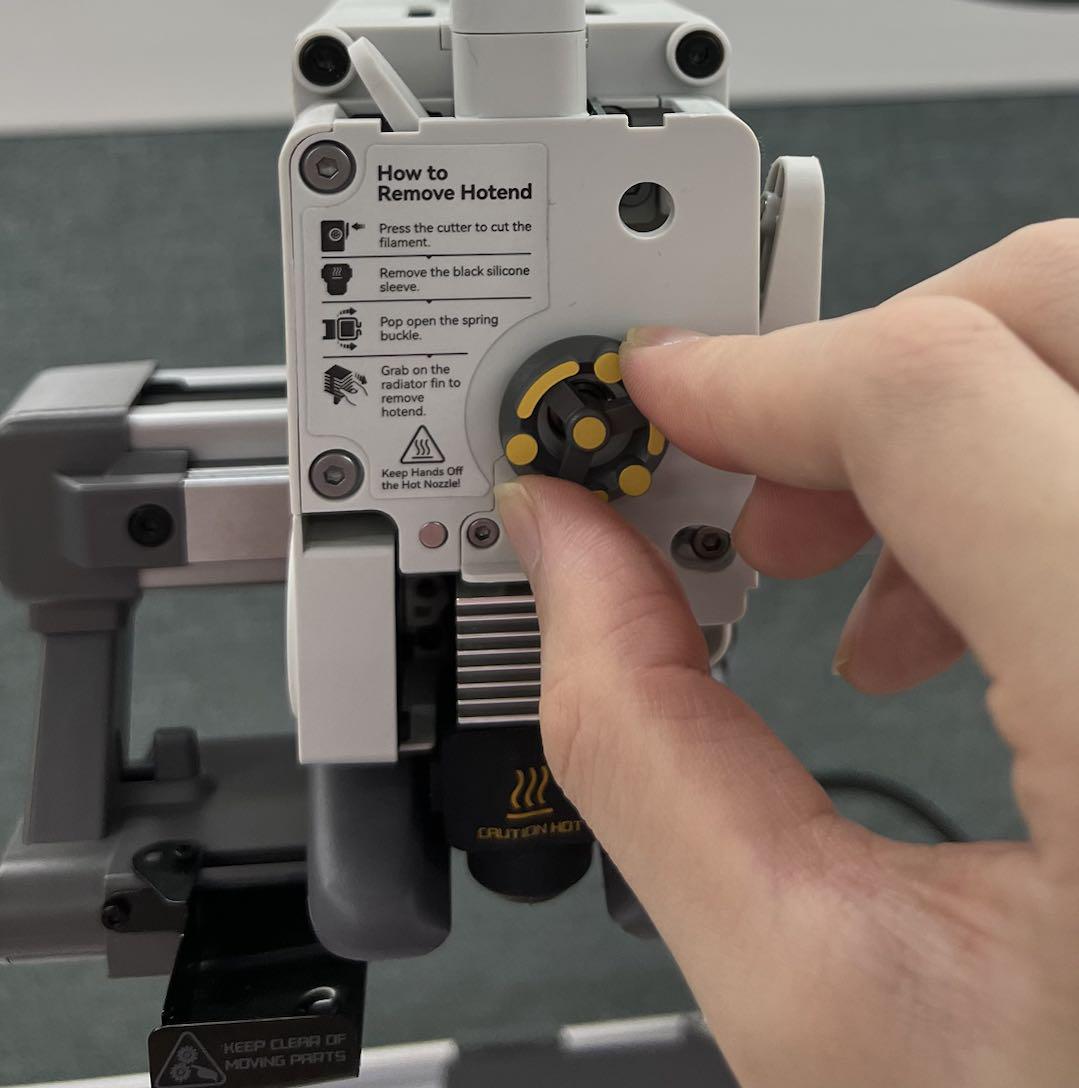

安装旋转轮以及工具头前盖。
