¶ 何时使用
当五通组件有出现较多的材料残渣和碎片，导致送料和退料阻力增加时，建议拆开五通组件进行内部的清洁。
¶ 所需工具和材料
- H2.0 和 H1.5 内六角扳手
- 清洁工具（清洁布、毛扫、吹气球等）
¶ 拆装指南
¶ 第 1 步 - 拆下五通组件
请参考 AMS 2 Pro 拆装指南 将五通组件（含3520电机）从 AMS 2 Pro 上拆下和分离电机。
¶ 第 2 步 - （可以选择）拆下3520电机
1.确认需要移除的螺丝位置
2.用H2.0内六角扳手移除两颗螺丝
3.移除螺丝后可施加一定的外力移除电机。
注意：会有两个轴承掉落，请注意保管。
¶ 第 3 步 - 移除连接线
¶ 第 4 步 - 移除五通按键
1.用 H2.0 内六角扳手移除 1 颗螺丝；
2.螺丝移除后，即可取下按键；
3.用镊子取出断料。
4.用吹气球清洁五通内部结构；
5.旋转内部结构，并配合使用吹气球以清洁到位。
¶ 第 5 步 - 分离五通上下壳
1.用内六角扳手移除5颗螺丝
2.用内六角扳手穿进气动接头，并撬开上下壳连接处，将五通上下壳分离，注意拆开时，会有气动接头松出。
¶ 第 6 步 - （可以选择）拆除气动接头
您可以参考下面动图，借助内六角扳手拆除气动接头。
¶ 第 7 步 - 内部清洁
使用清洁工具对齿轮、气动接头、料道和一些间隙处的材料残渣和粉尘进行清洁。
对精细部位进行除尘。
¶ 安装指南
¶ 第 1 步 - 安装四个气动接头
对准四个孔位安装气动接头
正确安装完成的参考图
¶ 第 2 步 - 安装一个气动接头
¶ 第 3 步 - 组合五通上下壳
1.上下壳对齐
2.上下壳合紧
¶ 第 4 步 - 安装五通上下壳
拧紧五颗链接螺丝。
¶ 第 5 步 - 安装五通按键
1.内凹处对准弹簧位置
2.对齐下压安装
3.按住按钮的同时，对准螺丝位置并插入；
4.用内六角扳手拧紧螺丝。
¶ 第 6 步 - 安装3520电机
在安装之前，您首先需要确认两颗轴承的对应位置，具体可以参考下图。
分别把大轴承安装到电机，小轴承安装到五通组件中；
放置好后即可参考下下面的动图安装电机。
注意：安装时需要注意电机的安装方向；确保电机的排线口应朝向四个气动接头的方位再进行安装。
¶ 第 7 步 - 安装三条连接线
参考上图位置安装上三条连接线。
¶ 第 8 步 - 安装五通组件到 AMS 2 Pro 上
请参考 AMS 2 Pro 拆装指南 将五通组件（含3520电机）安装到 AMS 2 Pro 中。
¶ 第 9 步 - 检查五通组件功能
- 手动将料插入上下料组件或将料拔出，在 AMS 五通组件传感器正常的情况下，五通组件可以正确检测到料，屏幕中对应位置的料槽的耗材会显示出来，通过一段时间的识别感应， AMS 会在屏幕中显示识别出来的耗材种类以及颜色。此步骤可以用于确定 AMS 五通对应各槽的传感器是否正常。（以下图 H2D 为例）

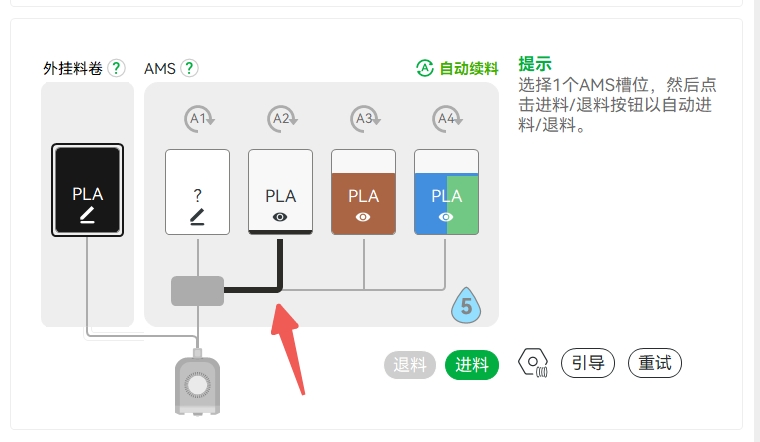

在 Bambu Studio 中（如下图所示），您可以在设备栏检验传感器是否正常。当设备传感器正常时，您可以看到已经进料的那个导管变色了。
否则，请再次检查电缆的连接情况后重试。如果未发现异常但仍出现故障，请联系 Bambu Lab 客户服务团队以获得进一步帮助。

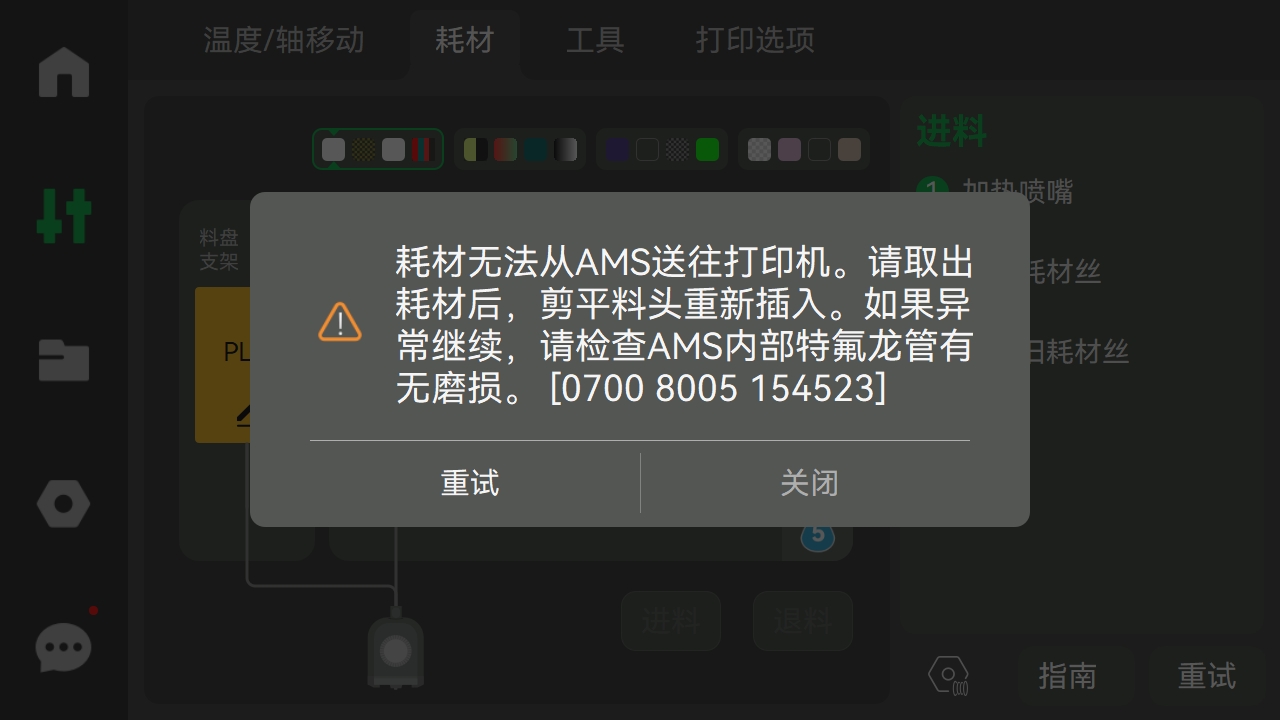

- 进料、开始打印可能会出现耗材送出 AMS 失败，然后上下料组件闪烁红灯，并报出下图所示错误。
机器弹出报错
闪烁红灯位置
注意：如果拆解过程中拆卸过磁铁，请检查下磁铁安装方向是否正确。可以参考移除和安装 AMS 五通磁铁重新安装方向错误的磁铁。
¶ 结束语
我们希望本指南能为您提供有用的信息，帮助您解决问题。
为了确保您安全有效地进行操作，如果对指南中的任何步骤有疑虑或问题，请在开始操作前联系我们的客户服务团队，我们随时乐意为您解答疑问并提供支持。
