¶ 上下料组件
¶ 何时使用
- 上下料组件损坏
- 拓竹技术支持建议更换
¶ 所需要工具和材料
-
H2.0 螺丝刀
-
H1.5 螺丝刀
-
上下料单元 *1
-
主动轮 *1
-
692ZZ 滚珠轴承 *1
-
BT2-8 *4
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生屏幕误触或电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击这里提交工单，我们将及时回复并为您提供所需的帮助。
¶ 移除旧的上下料组件
¶ 1. 移除 AMS HT 背面特氟龙料管
从 AMS HT 背面按压特氟龙料管释放按钮，解锁接头，然后从 AMS HT 背面拉出特氟龙管。
¶ 2. 取出 AMS HT 中框
移除底部两颗螺丝（BT3*8）。
移除螺丝后缓慢向上拉动中框组件。
 |
 |
打开缝隙后向上提起中框组件，注意有电缆连接，请勿暴力操作。
解锁插头卡扣，拔出前端屏幕连接线缆。
接下来，拔出 AMS HT 电源板上的信号连接线和电源连接线。
 |
 |
移除电源插座到主板连接线，移除绝缘橡胶套抵住解锁扣，拉出线缆接头。
 |
 |
¶ 3. 移除上下料器
首先需要移除上下料器到出料口之间的特氟龙管，按下气动接头黑色圆环即可拔出特氟龙管。
移除上下料器 4 颗固定螺丝（BT2*8），并将上下料器线缆从理线槽内取出。
更换上下料组件可以不用移除主板。
 |
 |
按住耗材释放按钮即可将上下料器推出。
¶ 4. 移除上下料电机
移除上下料电机两颗固定螺丝（M2.5*8）。
 |
 |
移除上下料电机和主动挤出轮，注意保存主动挤出轮避免丢失。
 |
 |
¶ 安装新的上下料组件
¶ 1. 安装上下料组件电机
首先需要将主动轮安装至上下料电机，
 |
 |
将电机插入上下料组件，注意需要保持耗材释放按钮与电机线缆保持相同的朝向。
 |
 |
锁紧电机两颗固定螺丝（M2.5*8）。
|
|
¶ 2. 安装上下料组件
接下来将整个上下料器安装至中框上并锁紧 4 颗固定螺丝（BT2*8）。
安装完成上下料器后注意将线缆整理至理线槽内。
 |
 |
¶ 3. 安装AMS HT中框
在此步骤我们需要连接上下料器至出料组件的特氟龙管。
如下图所致连接 1、2 号位的线缆。其中1号位为主板通讯线（14pin），2号位为主板电源线（2pin）。
将电源插座线缆插接在主板上并安装好绝缘橡胶套。
注意：此处连接不区分正负极。
连接 AMS HT 前端屏幕线缆，连接完成后需要注意将线缆卡入理线槽内。
 |
 |
用手指勾住凸出的线缆，将中框组件安装至下盖组件内。
 |
 |
需要确保中框组件完全压入下壳组件且前后没有翘起的情况，安装底部两颗固定螺丝（BT3*8）。
 |
 |
¶ 4. 插入AMS HT背面特氟龙料管
最后将特氟龙管从 AMS TH 尾部推入。装完后，拉动特氟龙管，确认特氟龙管已固定。
¶ 功能验证

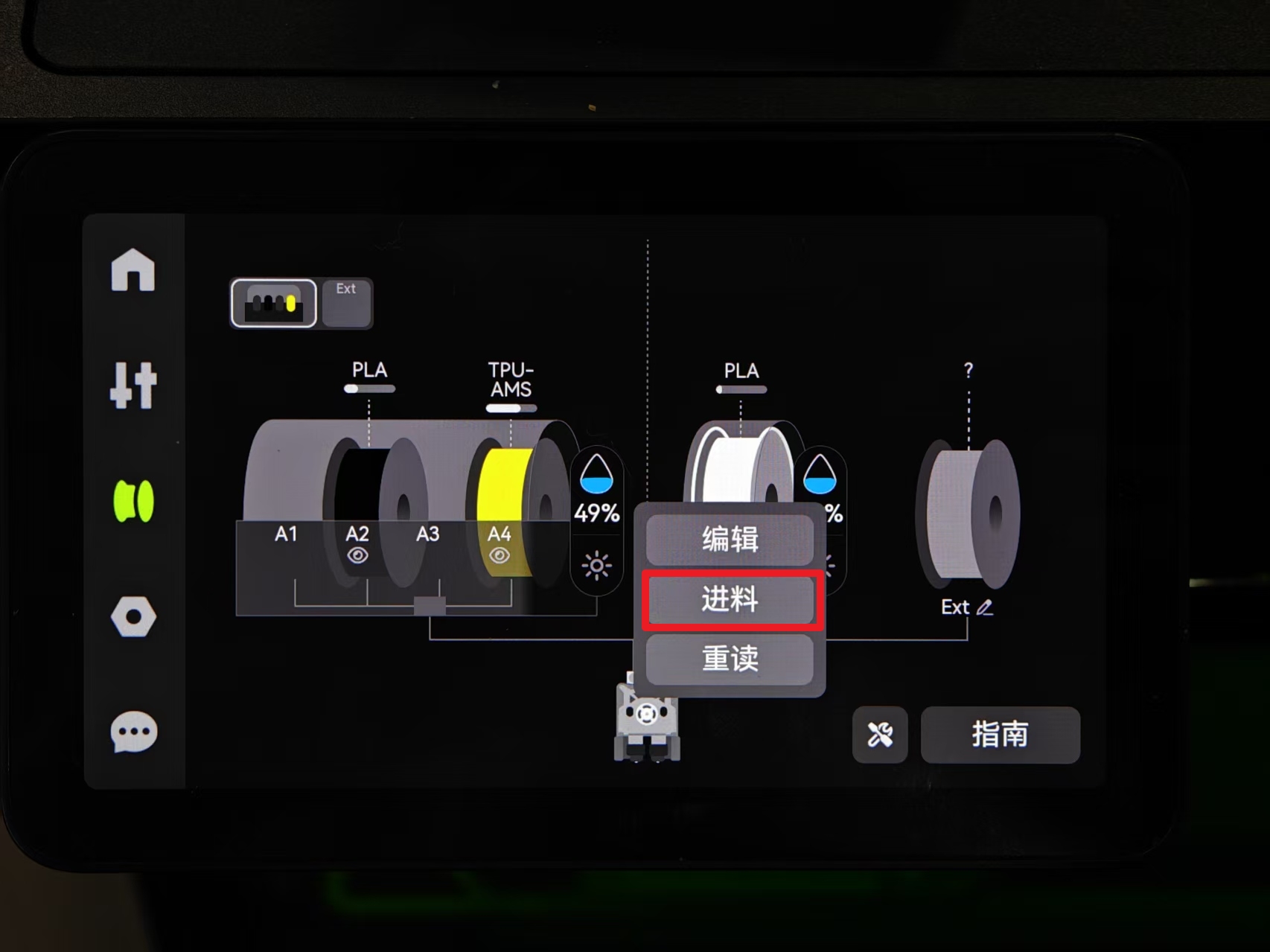

更换完成后，请将 AMS HT 连接到打印机。安装耗材，并点击进料和退料功能进行测试。如果进料和退料均无异常，则表明更换成功。
¶ 结束语
我们希望本指南能为您提供有用的信息，帮助您解决问题。
如果您对本文有任何疑问，请联系客户服务团队，我们随时为您解答疑问并提供帮助！
点击此处进入 Bambu AI；点击此处提交服务工单。
