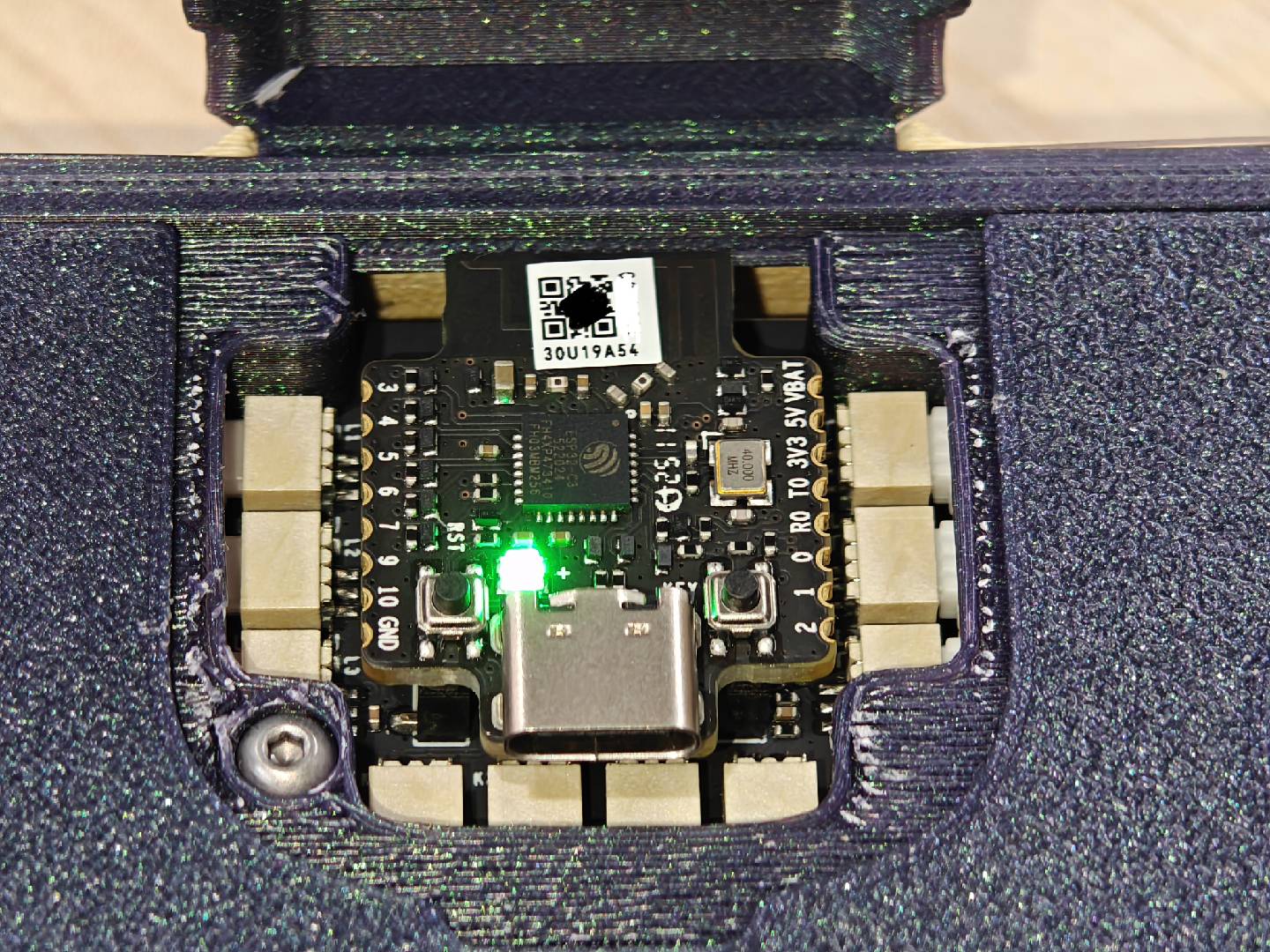

核心板上配有一个可编程的彩色状态指示灯(RGB LED),在核心板处于官方固件环境时,它会根据不同的状态显示对应的颜色和闪烁模式,例如连接状态、识别流程、错误提示等。下表列出了默认状态与灯效的对应关系。
请注意:核心板运行自定义程序时,LED 灯效将由用户程序控制,可能不会遵循下表中的默认状态指示。
引导程序是板端最底层的程序,用于更新固件,只有更新固件时核心板会进入引导程序。
The loader is the low-level program on the Core Controller used for firmware updates. The Core enters loader mode only when a firmware update is in progress.
状态 | LED灯效 | ||
---|---|---|---|
1 | 固件升级错误 | 红色(0xFF0000)常亮 | |
2 | 固件等待升级 | 白色(0xFFFFFF)常亮 | |
3 | 固件升级中 | 白色(0xFFFFFF)闪烁10Hz |
固件是承载官方和自定义项目的运行框架,是CyberBrick基于Micropython项目进行二次开发的程序,用于为上层程序支持各类控制和通讯功能。
状态 | LED灯效 | ||
---|---|---|---|
1 | 开机 | 绿色(0x00FF00)常亮 | |
2 | 仅蓝牙连接 | 蓝色(0x0000FF)常亮 | |
3 | 仅2.4G连接 | 黄色(0xFFFF00)常亮 | |
4 | 蓝牙叠加2.4G连接 | 蓝色(0x0000FF)黄色(0xFFFF00)交替闪烁,频率0.5Hz | |
5 | 配置传输 | 蓝色(0x0000FF)闪烁,频率5Hz | |
6 | 快捷识别 | 绿色(0x00FF00)闪烁,频率1Hz,持续5s | |
7 | 固件密钥区损坏 | 红色(0xFF0000)闪烁,频率10Hz | |
8 | MPY停止运行(包括mpy的错误、崩溃、退出和进入REPL的状态) | 紫色(0xFF00FF)闪烁,频率1Hz |
