激光 (Laser) 是一种通过受激辐射发射的光,具有单色性、方向性强、亮度高、相干性好的特点,其原理是利用特定的光学介质(如气体、液体或固体)将光信号放大,最终释放出强烈的集中光束。激光技术广泛应用于各个领域。其中,激光雕刻/切割设备使用高能量集中激光,使材料表面气化,从而实现在材料表面雕刻图案或者切割材料。拓竹激光模组使用 455 nm ± 5 nm 的蓝光激光,在材料表面精确雕刻图案或者将材料切割为所需形状,满足您的各种需求。
虽然激光具有广泛的应用前景,但其高能量特性也带来一定的安全风险。强烈的激光束可以对眼睛造成不可逆的伤害,甚至导致失明,尤其是直接或间接地照射到眼睛时。此外,激光辐射在高功率情况下也可能对皮肤造成灼伤,甚至在特定情况下引起火灾或爆炸。因此,正确使用激光设备至关重要,防护措施不可忽视。针对激光的潜在危害,国际电工委员会 (IEC)、美国激光安全协会 (ANSI)、欧洲电工标准化委员会 (CENELEC) 等机构制定了严格的激光安全标准,规定了不同功率级别的激光设备必须配备相应的安全防护措施。
激光束危害
激光束可能是有害的,因为激光的能量可能会伤害眼睛和皮肤,这可能导致眼睛和皮肤的损伤。红色和红外激光主要对角膜造成热损伤。蓝光和紫外光更危险,因为它们可以穿透角膜和晶状体到达视网膜,可能导致长期损伤,如黄斑变性和视网膜烧伤。如果激光功率更高、聚焦更强,以及在一个地方停留的时间更长,风险就更高,因此在评估安全时需要考虑这些因素。
直接激光照射、镜面反射和散射反射可能导致不同程度的伤害。严格遵循说明书中概述的标准操作程序至关重要。
激光产生的空气污染物
在使用激光处理材料时,可能会产生各种潜在有害的空气污染物。请遵循用户手册,确保所有废气都经过空气净化器过滤,或安全排放到户外以便安全散发。
激光引燃风险: 待更新
规格 | 激光功率 | 描述 | 应用 | 防护措施 |
---|---|---|---|---|
第1类 | 非常低 | 在合理可预计的运作条件(包括通过视光仪器直视光束)下是安全的。 | 镭射打印机光碟机 | 无害 |
第1M类 | 非常低 | 在合理可预计的运作条件下是安全的,但使用者通过视光仪器直视光束,则可能有危险。 | 光纤通讯系统 | |
第2类 | <1 mW | 娱乐激光枪激光笔条码扫描仪 | ||
第2M类 | <1 mW | 应用在土木工程方面的水平及定位仪器 | ||
第3R类 | 1-5 mW | 直线校准仪器 | ||
第3B类 | 5-500 mW | 用于物理治疗的激光器 | 佩戴眼睛和皮肤激光防护设备 | |
第4类 | >500 mW | 激光投影显示器激光手术设备激光切割设备 | 佩戴眼睛和皮肤激光防护设备 |
*任何激光设备只要安装了适当的外壳,采取安全措施,就可以重新分类为第1类激光。
机身标记样式
10 W:
40 W:

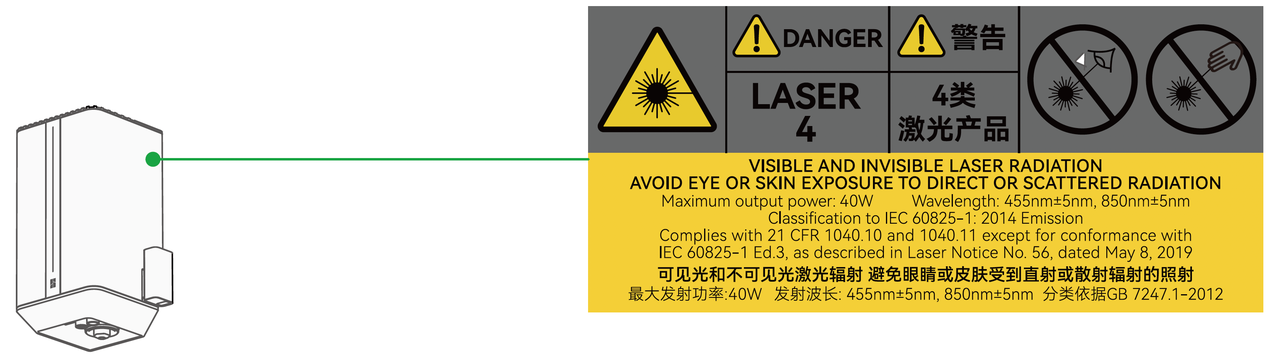

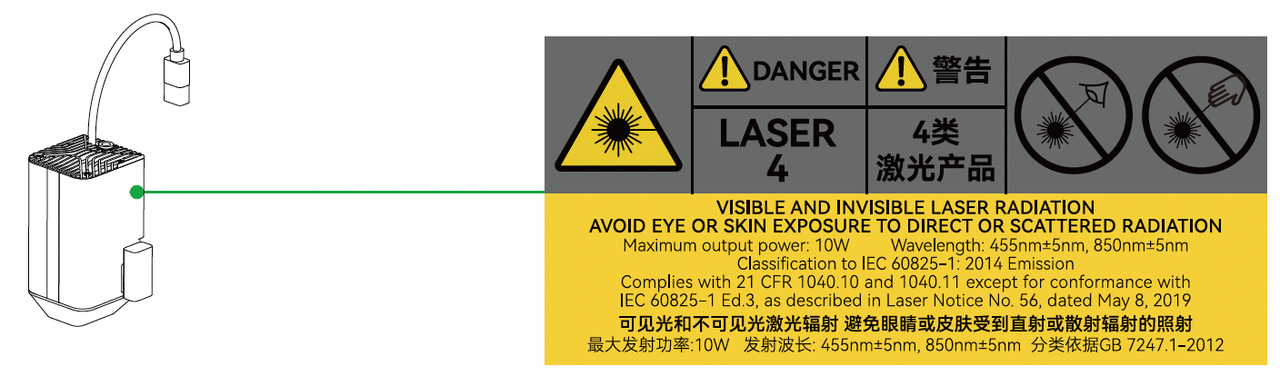

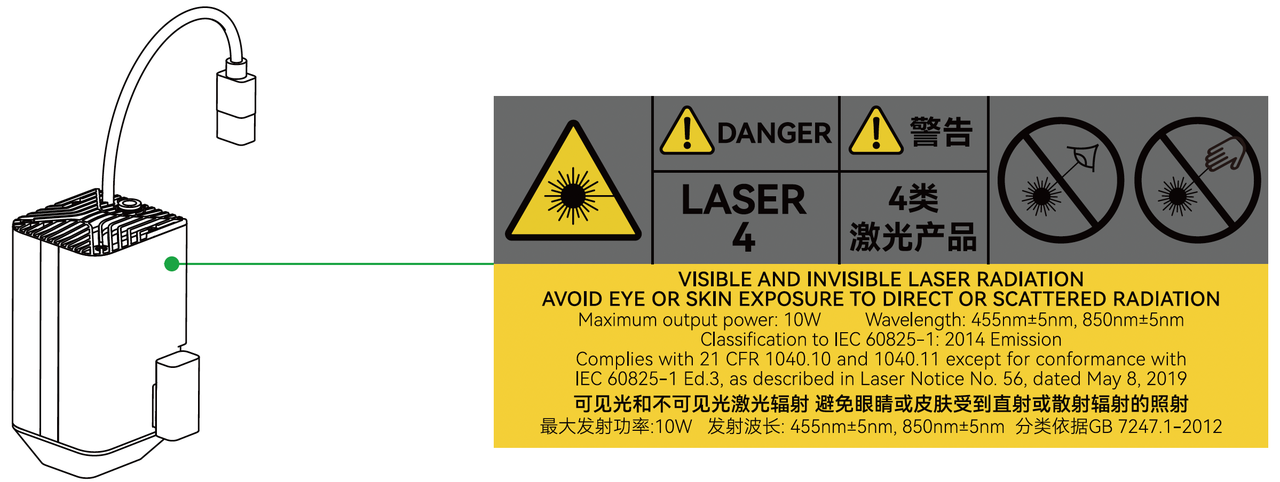

在机器上的位置
10 W:
40 W:
急停按键上的信息
参数项 | 参数 |
---|---|
激光类型 | 半导体激光器 |
激光波长 | 455 nm ± 5 nm 蓝光 850 nm ± 5 nm 红外光 |
激光功率 | 10 W ± 1 W |
光斑尺寸 | 0.03 mm * 0.14 mm |
工作温度 | 0 ℃—35 ℃ |
最大雕刻速度 | 400 mm/s |
最大切割厚度 | 5 mm(椴木胶合板) |
激光模组激光安全等级 | 4 类 |
整机激光安全等级* | 1 类 |
雕刻面积 | 310 mm * 270 mm |
加工高度范围 | 0 mm—280 mm |
XY定位方式 | 视觉定位 |
XY定位精度 | < 0.3 mm |
Z测高方式 | 激光雷达 |
Z测高精度 | ± 0.1 mm |
火焰检测 | 支持 |
温度检测 | 支持 |
开门检测 | 支持 |
激光模组在位检测 | 支持 |
雕刻延时 | 支持 |
安全钥匙 | 标配 |
气泵 | 内置;30 kPa, 30 L/min |
排烟管转接件外径 | 100 mm |
支持材料类型 | 木材、橡胶、金属片、皮革、深色亚克力、石材等 |
* 打印机的防护完整且良好时,打印机和激光模组整体为 1 类激光产品。
所有与激光相关的工作人员应接受适当的激光安全培训,内容包括激光分类系统和操作程序理解。特别要确保在使用3B类或4类激光之前,已完成激光安全培训。
应清晰标识激光控制区域,并放置适当的警告标志,以指示激光类别和潜在危险。
根据激光设备的波长和OD值选择合适的防护眼镜;
检查镜片,确认是否有污点、坑洞、表面划痕或涂层脱落;
检查镜框,确保带子没有破损、裂纹或松动;
评估佩戴是否合适,确保框架与面部之间没有缝隙;
按照制造商的要求正确放置和存储眼镜。
提前制定处理激光相关事故的计划,包括急救措施和紧急联系信息。
禁用设备(紧急关闭、关机、拔掉电源);
如有需要,寻求医疗帮助;
联系辐射保护部门进行事件审查。
请勿故意直视激光;
严格按照制造商的说明使用激光;
请勿抵抗眨眼或回避反应;
切勿将光束对准他人;
仅在指定区域内操作激光,切勿让激光束超出其使用范围;
移除光束路径附近所有不必要的反射物体,包括手表、首饰或工具;
不使用时,应妥善存放激光模块,以防未经授权的使用。
请务必阅读下方的安全指引,以确保安全、正确地使用激光模组。
通用安全:
保持设备的工作空间干净整洁,确保放置设备的桌子、货架等结构牢固。
使用前务必检查设备是否有损坏,如有请立即停止使用。
激光模组工作时,请始终确保有人在场看管,以便在出现火险时立即采取应对措施。
此设备不建议儿童操作,请将设备放置于儿童不易接触的地方,避免发生危险。
如无正确指导,请勿操作激光模组。
激光模组运行过程中,请确保设备所在区域远离旁观者、儿童和宠物。
每次加工任务结束后,清理激光垫板上的所有碎屑,避免引发火灾。
请勿在非官方售后指导下自行拆装设备,或者改变设备的结构、部件和使用方式。
激光模组的工作温度范围为 0 °C 至 35 °C,储存温度范围为 -10 °C 至 +40 °C。请勿在规定温度范围外操作/存储激光模组,避免损坏。
激光安全:
激光模组在具备安全联锁机制的密封机箱内工作,您不会直接接触到激光。如果在激光工作期间打开机箱的前门、顶盖或防护视窗,激光模组将立即停止工作。为了确保使用安全,请务必熟读并遵循以下安全准则。
请勿在拆卸任何部件后操作设备,避免损害您的健康,或损坏设备。
请务必正确安装并固定排烟系统,包括排烟转接件、排烟管等部件。如果出现烟雾或异味,请立即检查排烟系统是否出现异常,并对应调整。
请勿雕刻或切割任何可能释放有害气体的材料。如果您雕刻或切割您不熟悉性质的材料,或者任何会释放有害气体材料,例如 PVC,可能会导致健康或设备损害。
请确保正确安装排烟系统,并在通风良好的环境下使用设备,避免烟雾可能引发呼吸道问题的风险。如果出现相关症状,请立即停止使用设备并立即就医。
未正确安装激光模组、连接锁紧结构和检测结构时,请勿使用激光模组。
激光模组工作时,请保持机箱前门、顶盖完全紧闭。请勿改动任何与安全相关的部件。
为了您的安全,当激光模组通电时,请勿在打开任何防护板的情况下,直视激光模组的出光口。
在任何情况下,请勿透过前门、防护视窗等长时间直接观察激光的光斑和反光,避免眼睛不适。如果已出现不适症状,请立即停止观察激光,通过闭眼休息或远眺缓解。如无法缓解,请立即就医。
阅读并遵守相关的安全提示,包括机身贴纸和激光安全文档。同时,请参考下列激光安全标准,获得更多指导:欧洲标准 EN 60825-1:2014 + A11:2021、国际标准 IEC60825-1:2014、美国标准 Z136.1-2022 和中国标准 GB 7247.1-2012。
消防安全:
请务必学习并熟悉消防安全知识,在工作空间提前设置好喷淋器、二氧化碳灭火器等灭火设备,并定期维护和检查灭火设备状态。
设备附近请勿摆放酒精、汽油、纸张等易燃、易爆、易挥发物质,避免意外引燃。
椴木板、亚克力等有机材料产生明火的可能性更高。因此,加工此类耗材时务必时刻注意机箱内部的工作状态,起火时必须马上采取灭火措施,包括使用二氧化碳灭火器等灭火设备。
设备工作时,确保排烟系统正确工作,及时排走烟雾,同时建议确保室内良好通风。
定期清洁设备和加工区域,去除任何残留物和碎屑,避免火灾风险。
警示标识:
本文档会持续更新,请随时访问获取最新信息。
视频指引
https://public-cdn.bblmw.com/wiki/H2D/safety-guidelines/Laser-safety-guidelines-CN.mp4
(待完善)
LSO 是 Laser Safety Officer(激光安全官员)的缩写。LSO是负责风险管理的人员,拥有确保遵循所有适用标准和规章的权力。此人应具备评估所有系统的能力,并验证所有参与激光操作的人员的知识和技能。
LSO 可以由风险管理人员、职业健康与安全官员或其他具备资质的专业人员担任。LSO是激光项目的联络人与发言人,负责在审计、医疗法律事务、合规检查或认证机构质询时进行沟通。
每个设施仅可设一名LSO,但在LSO缺席期间,应指定一名副LSO(DLSO),其权力、职责及专业知识水平应与LSO相当。LSO的职责因激光设施的规模和范围而异,但根据标准要求,LSO需负责以下事项:
向设施管理层提供专业建议;
进行危害评估(确定标称眼危害距离,NOHA);
落实适当的控制措施;
审核并批准所有相关政策和程序;
审核并维护所有防护设备;
审核并批准所有标志和标签;
授权激光技术人员及服务提供商的资质;
确保全体员工接受必要的教育培训;
全面调查所有事故及事件;
确保定期开展审计工作,记录并跟进整改措施。
(待完善)
感谢您购买Bambu Lab产品。本文所提及的内容关系到您的安全以及合法权益与责任。使用本产品前,请仔细阅读
本文以确保已对产品进行正确的设置。不遵循和不按照本文的说明与警告来操作可能会给您和周围的人带来伤害,
损坏本产品或者其它周围的物品。本文档及Bambu Lab产品所有相关的文档最终解释权归Bambu Lab所有。
一旦使用本产品,即视为您已经仔细阅读免责声明与警告,理解、认可和接受本声明全部条款和内容。您承诺对使
用本产品以及可能带来的后果负全部责任。您承诺仅出于正当目的使用本产品,并且同意本条款以及Bambu Lab制
定的任何相关条例、政策和指引。
Bambu Lab对于直接或间接使用本产品而造成的损坏、伤害以及任何法律责任不予负责。用户应遵循包括但不限于
本文提及的所有安全指引。
Bambu Lab是深圳拓竹科技有限公司及其关联公司的商标。本文出现的产品名称、品牌等,均为其所属公司的商标
或注册商标。
请仔细阅读以下文档,以充分了解、合理安全地使用H2系列激光模组。
《Bambu Lab H2系列激光模组免责声明和安全指引》
《Bambu Lab H2系列激光模组快速入门指南》
请确保包装内包含上述物品。请在操作打印机前仔细阅读《快速入门指南》,并仔细阅读免责声明与警告的内容
以了解合法权益和责任。如果您在安装、使用或维护产品的过程中有任何疑问或问题,请联系Bambu Lab或
Bambu Lab授权的代理商。
1、本产品应由经过必要培训或具备必要知识和经验的人员使用。2、本产品需要安装在拓竹H2系列打印机上使用。
3、在组装或维修本产品前,请务必关机并拔出电源线。
4、安装和维修须由熟练人员依据厂商操作说明及当地安全规定执行。
5、请勿在手、脚或身体沾湿,或赤脚时启动电源开关或触碰机器。
6、请勿在机器运行过程中触碰机器内部。
7、激光器工作时,请勿打开产品的任何面板,包括前门、顶盖和两侧侧板。
8、使用前务必检查产品整体是否有任何损坏,如有请立即停止使用。
9、激光器工作期间,请始终确保有人在场看管。
10、本产品不适合儿童使用,请将产品放置在儿童接触不到的地方。
11、本产品仅为室内使用设计,须置放在干燥环境中,请在低于85%湿度的环境下置放和使用。
12、建议在温度为10℃至30℃之间的环境中使用本产品。
13、请将本产品置放在干净、稳定和平面的工作台上使用。
14、请在通风良好的环境中放置和使用本产品。

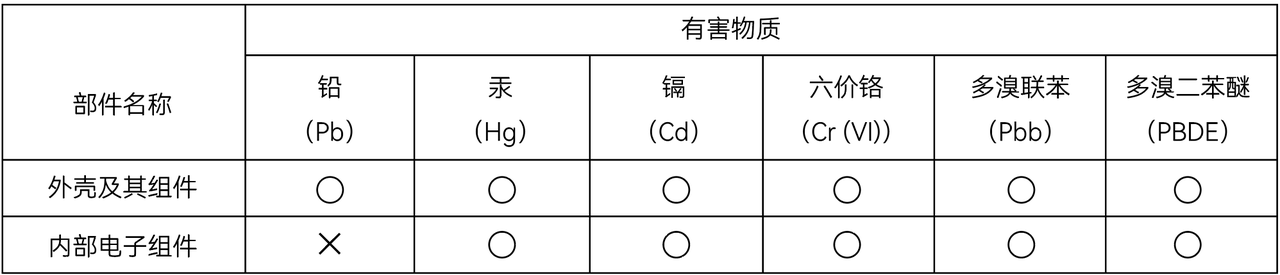

本表格依据SJ/T 11364的规定编制。
⭕️:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
❌:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
