¶ 内置气泵
¶ 适用打印机型号
bambu Lab H2DL
¶ 何时使用
- 内置气泵损坏
- 内置气泵功能异常
¶ 所需要工具和材料
H2.0内六角螺丝刀
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生屏幕误触或电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击这里提交工单，我们将及时回复并为您提供所需的帮助。
¶ 移除内置气泵
¶ 1. 移除背板
- 使用 H2.0 内六角螺丝刀安装红色圆圈标记的 11 颗螺丝（ST3×6）
- 使用 H2.0 内六角螺丝刀安装绿色方块标记的 12 颗螺丝（BT3×8）
- 黄色标记为外挂料盘固定螺丝（M3x12）
详细步骤您可以参考这篇 Wiki 来移除 H2D 打印机背板。
¶ 3. 断开线缆和出气管
打开背板后，可以看到内置气泵位于打印板右下角。

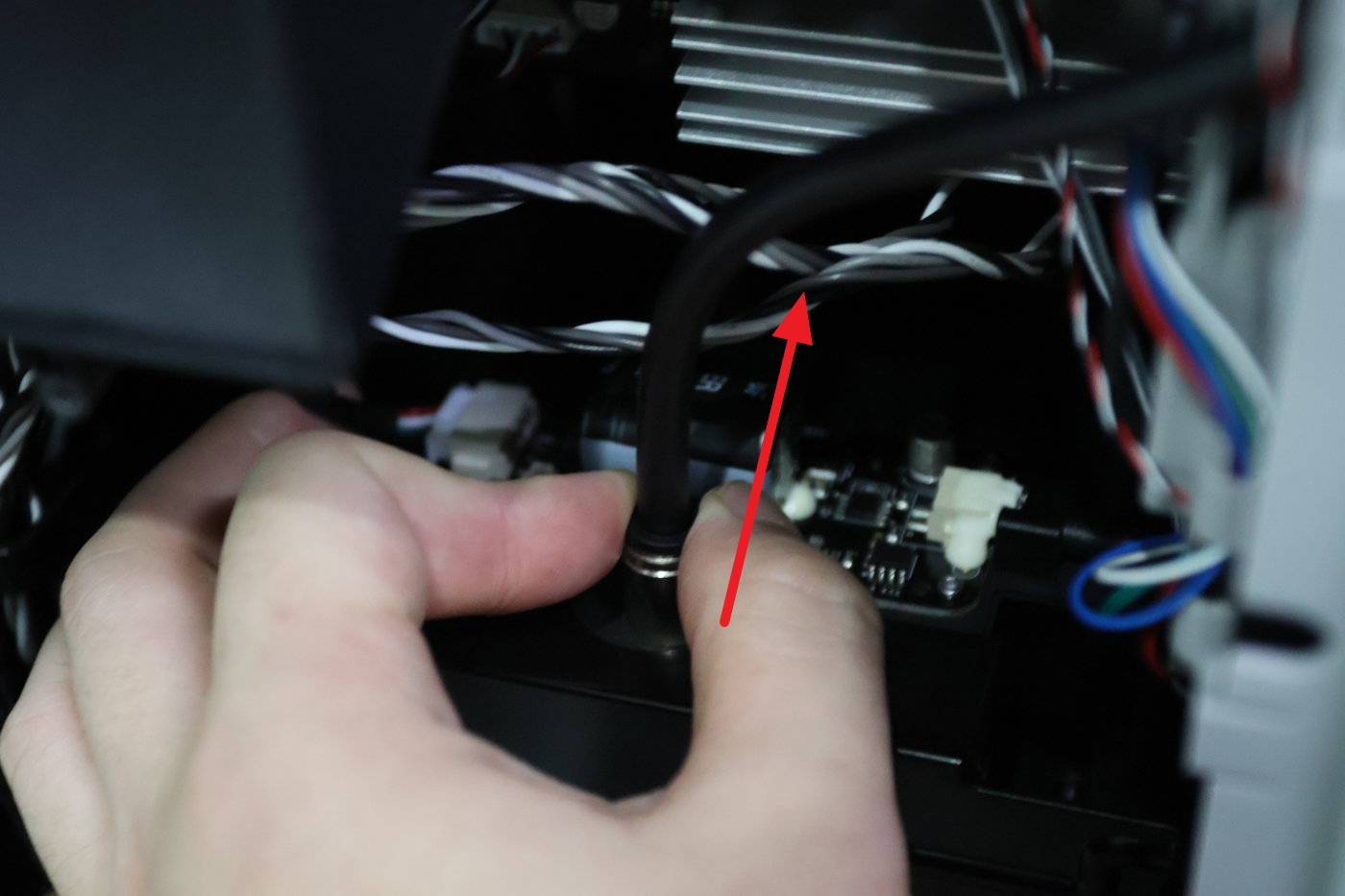

按下气管接头处黑色卡环，垂直向上拔出上部气管。

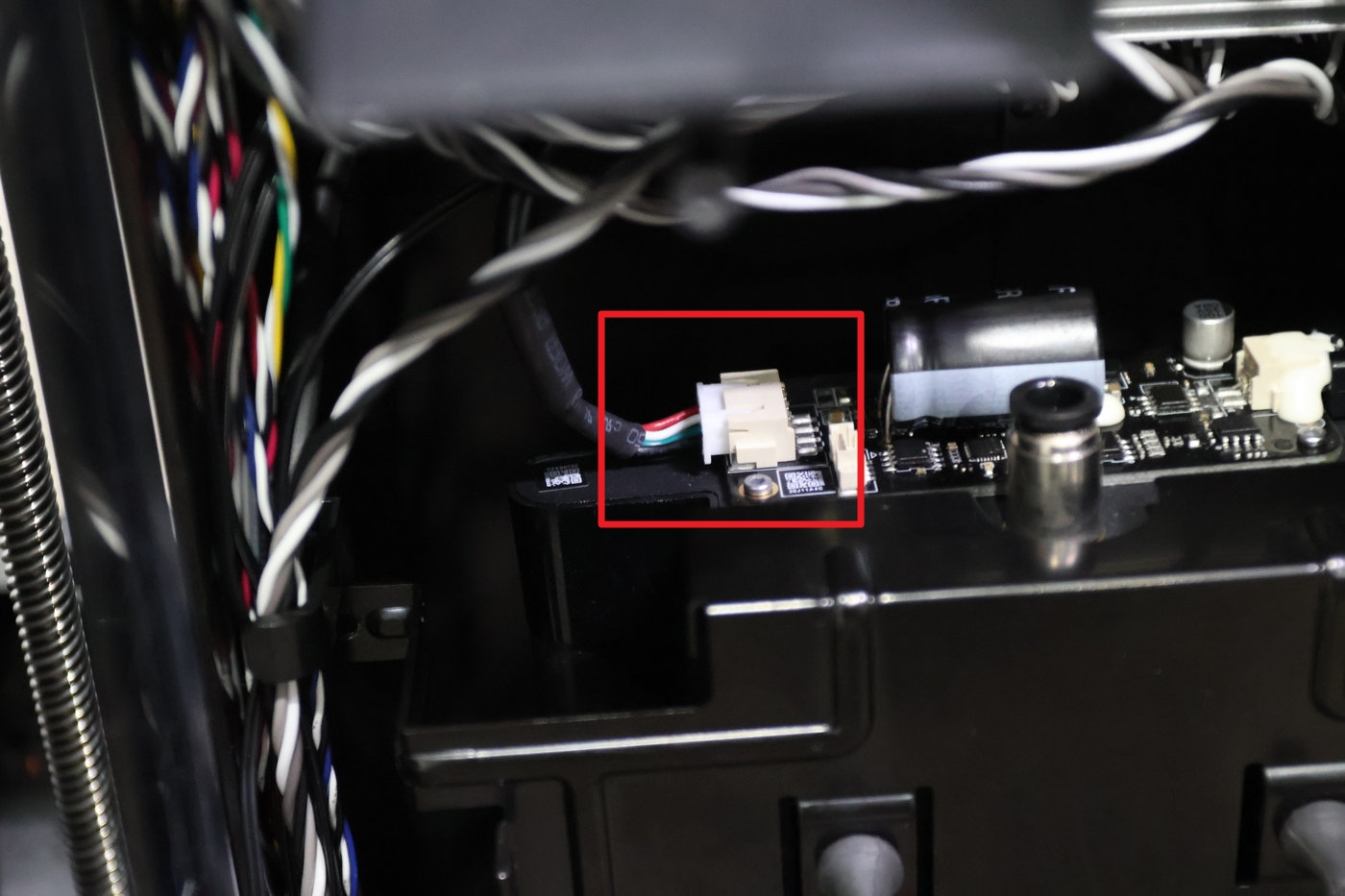

随后，断开内置气泵供电线缆插头。
¶ 2. 移除内置气泵固定螺丝

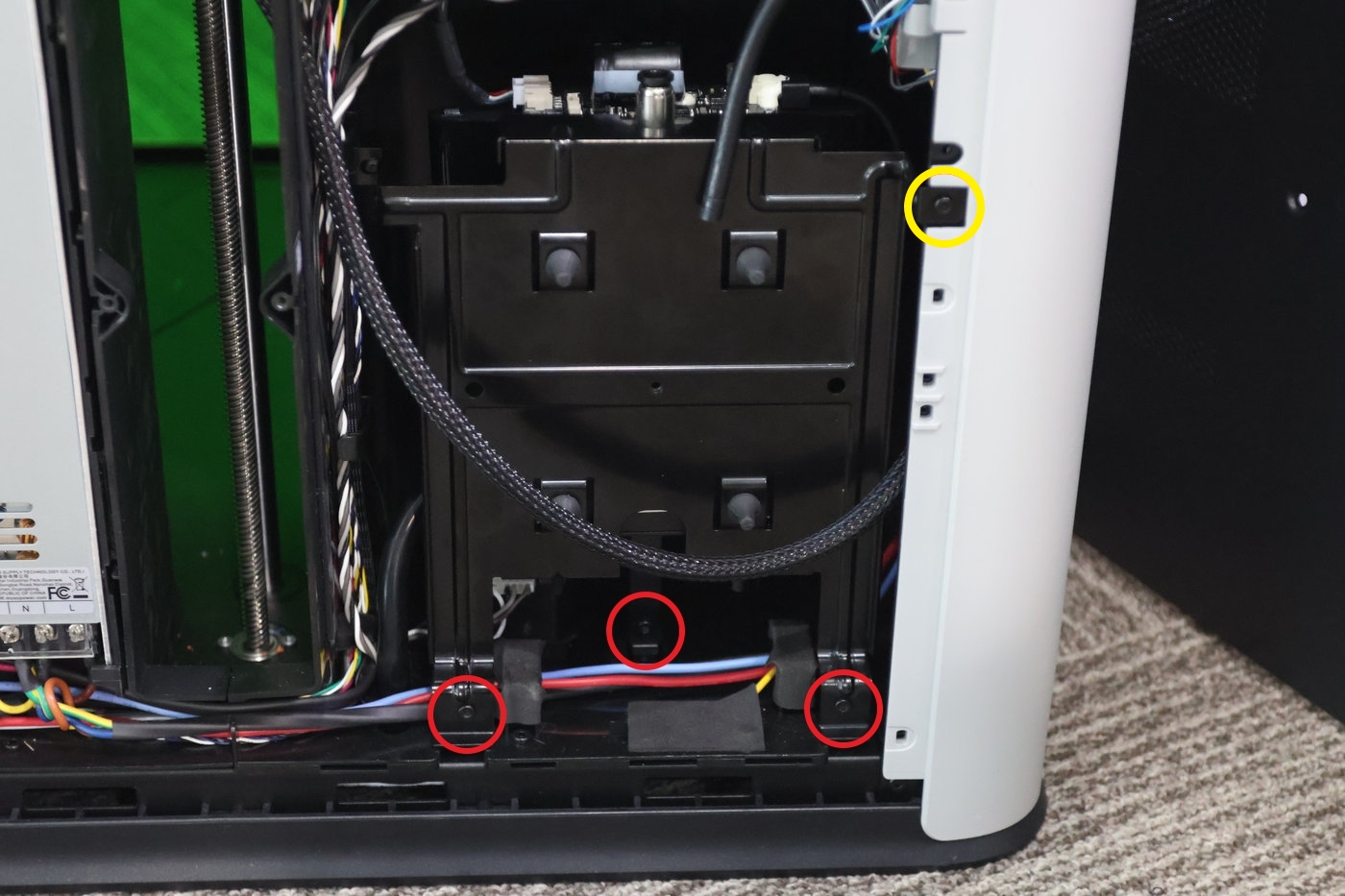

使用 H2.0 内六角螺丝刀依次拧松底部及右侧固定螺丝。
- 红色标记螺丝为 ST3×4.5；
- 黄色标记螺丝为 ST3×6。

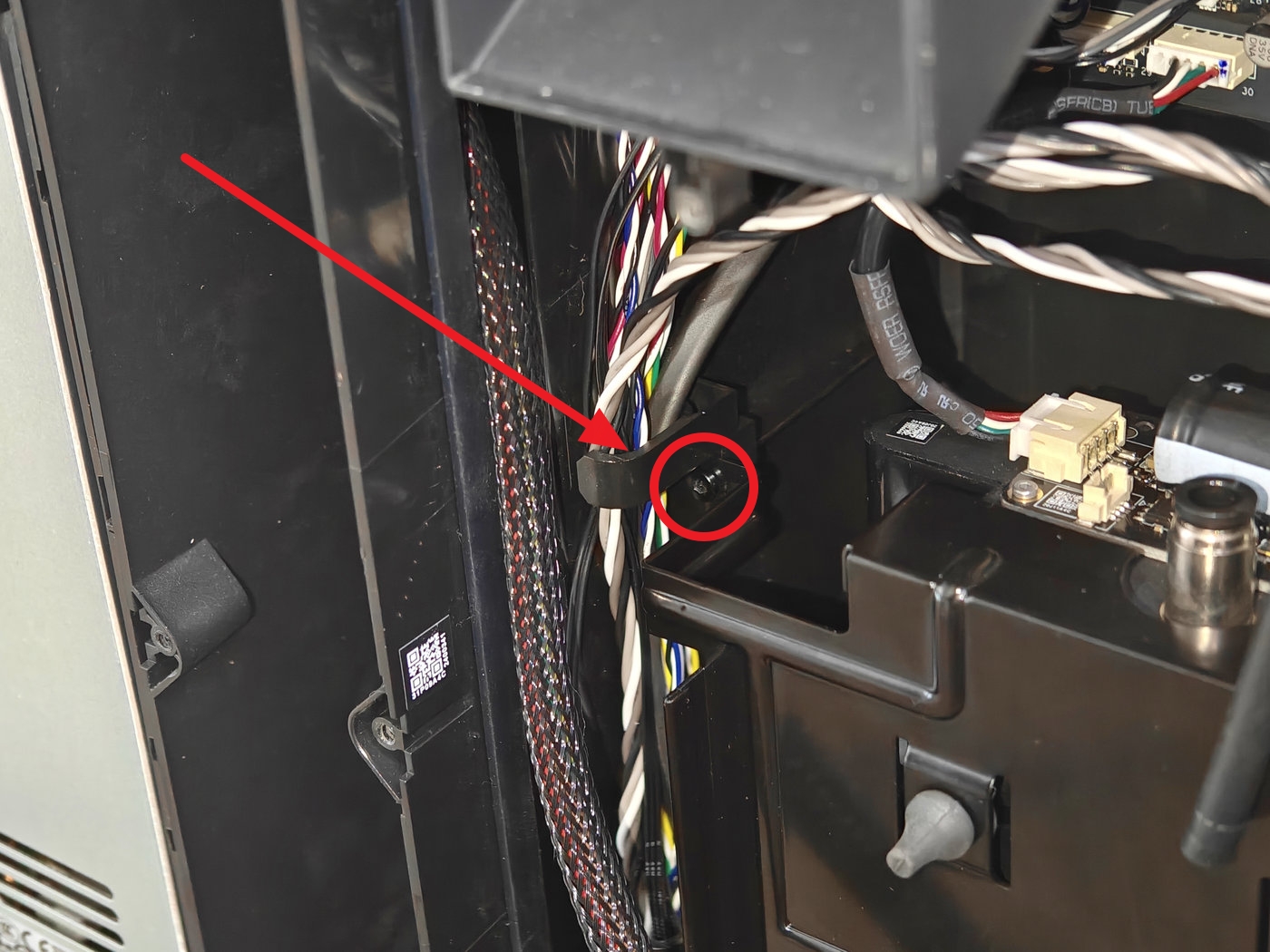

接下来移除线缆后方螺丝（BT3x6）。
¶ 4. 移除侧边进气管

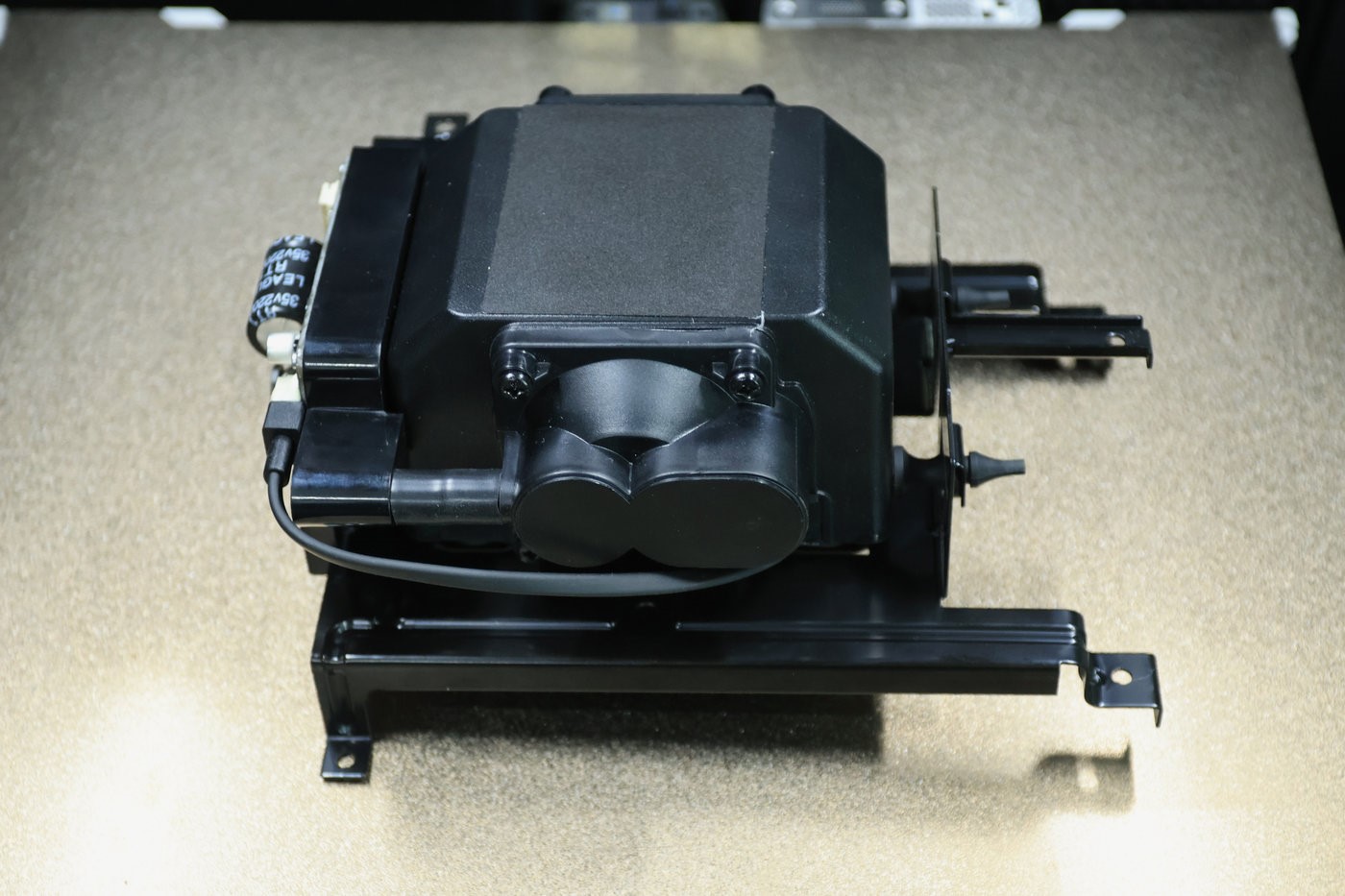

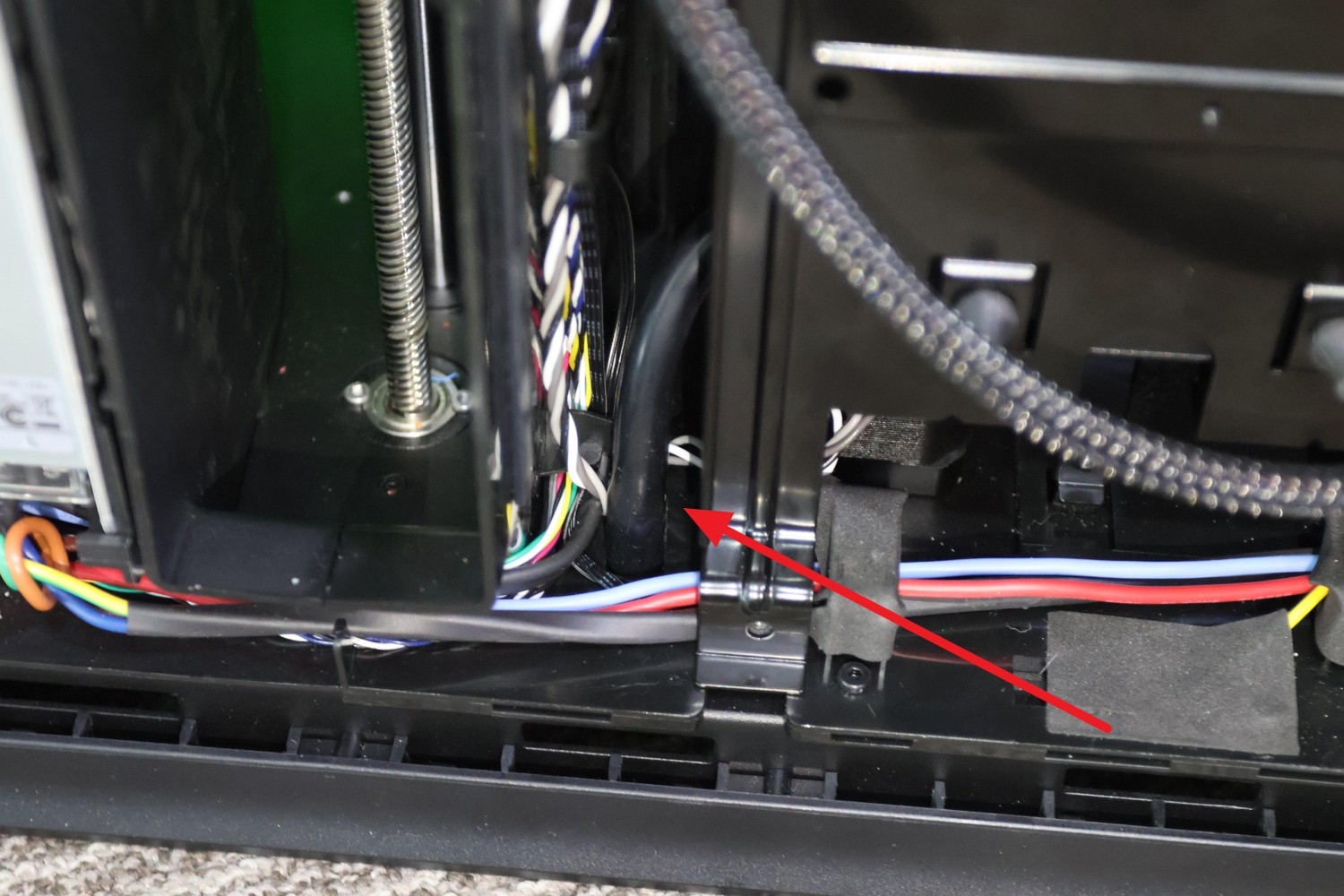

将底部较短的进气管从接口处拔出，即可完整取出内置气泵组件。

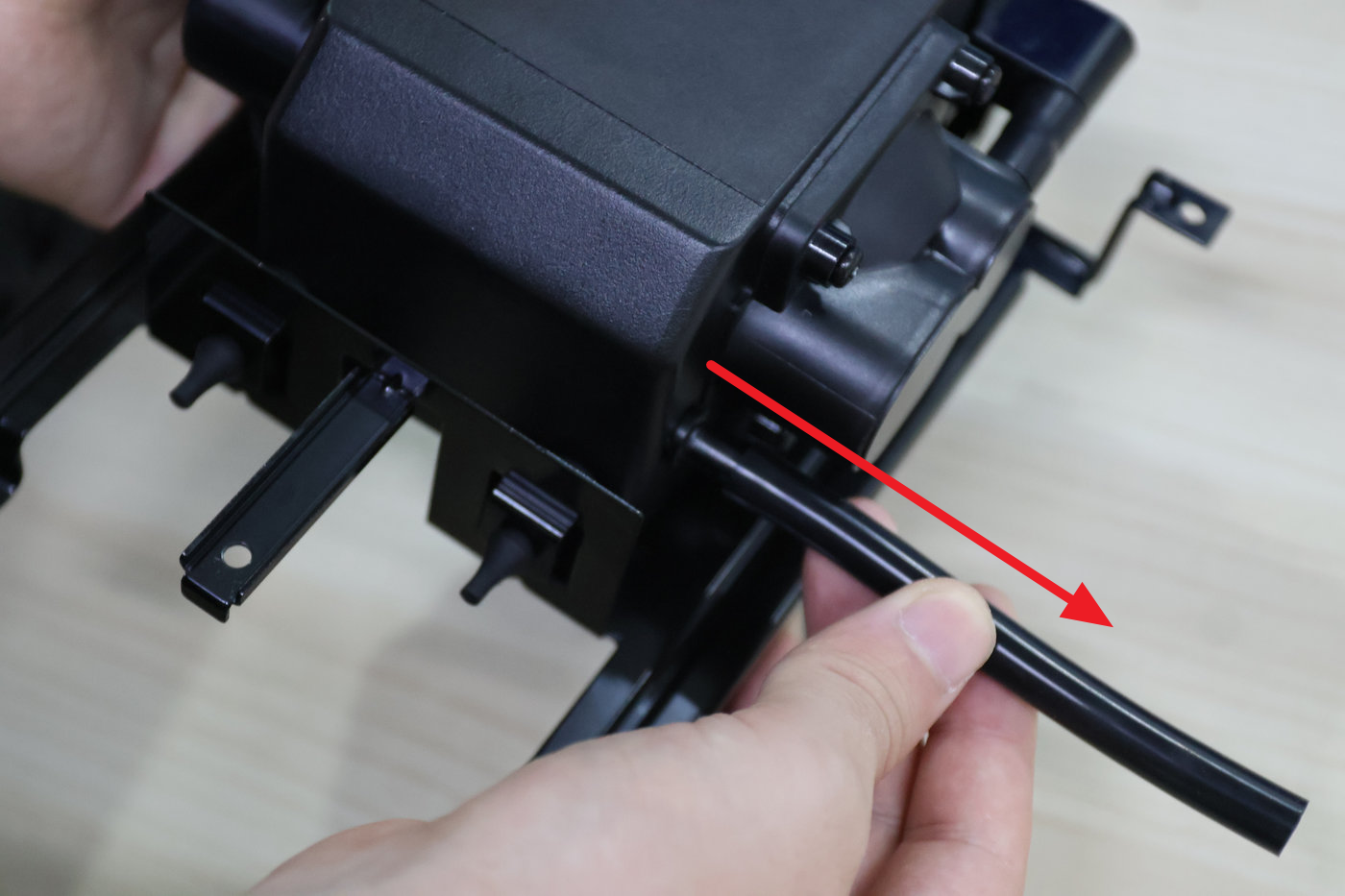

取出内置气泵后，将气管的另外一端的从内置气泵上拔出。
¶ 安装内置气泵
¶ 1. 安装侧边进气管

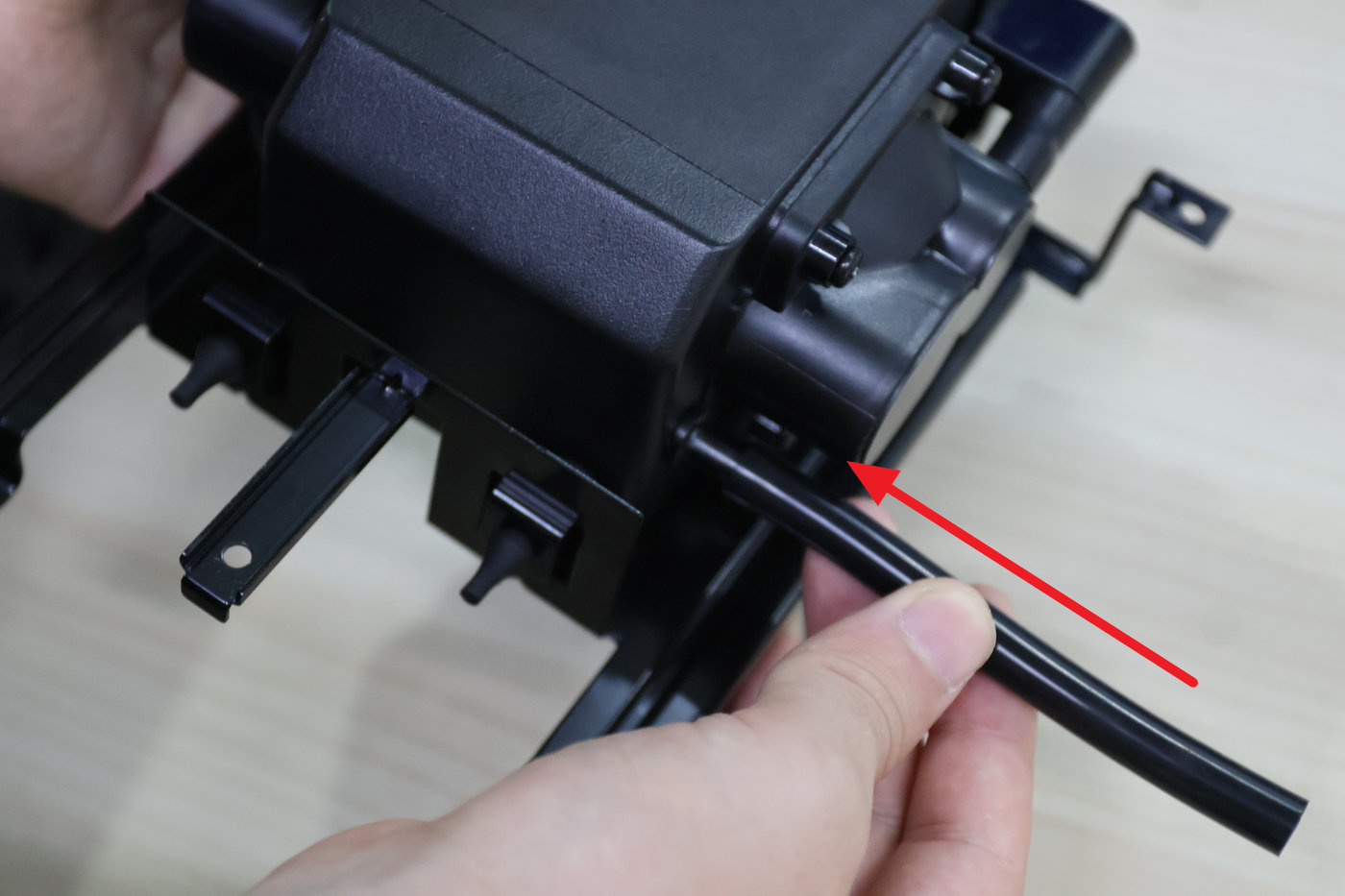

将气管安装至新的内置气泵上。

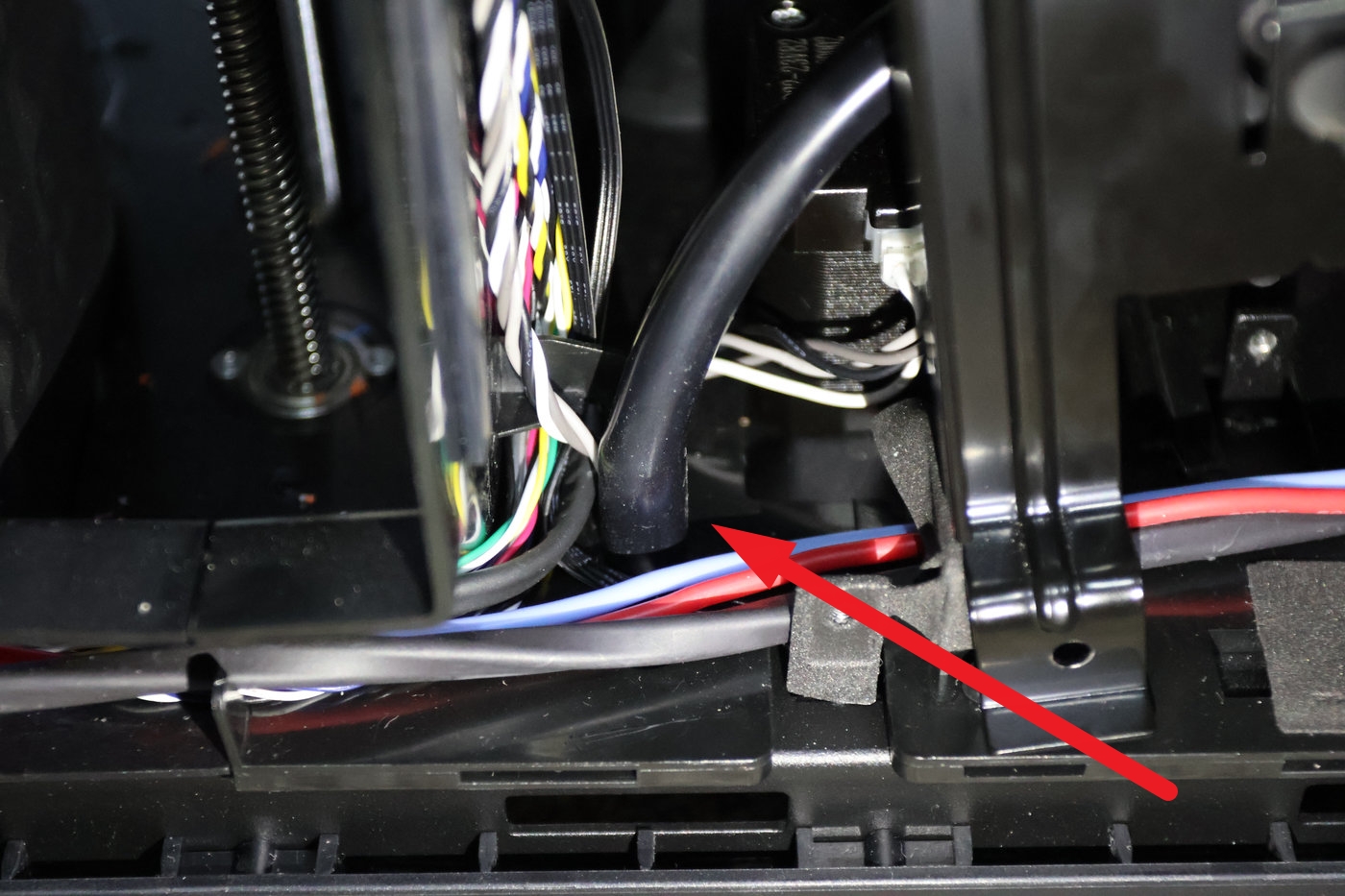

随后，将气泵整体放入打印机内部，并将进气管与底座连接。
¶ 2. 安装内置气泵固定螺丝

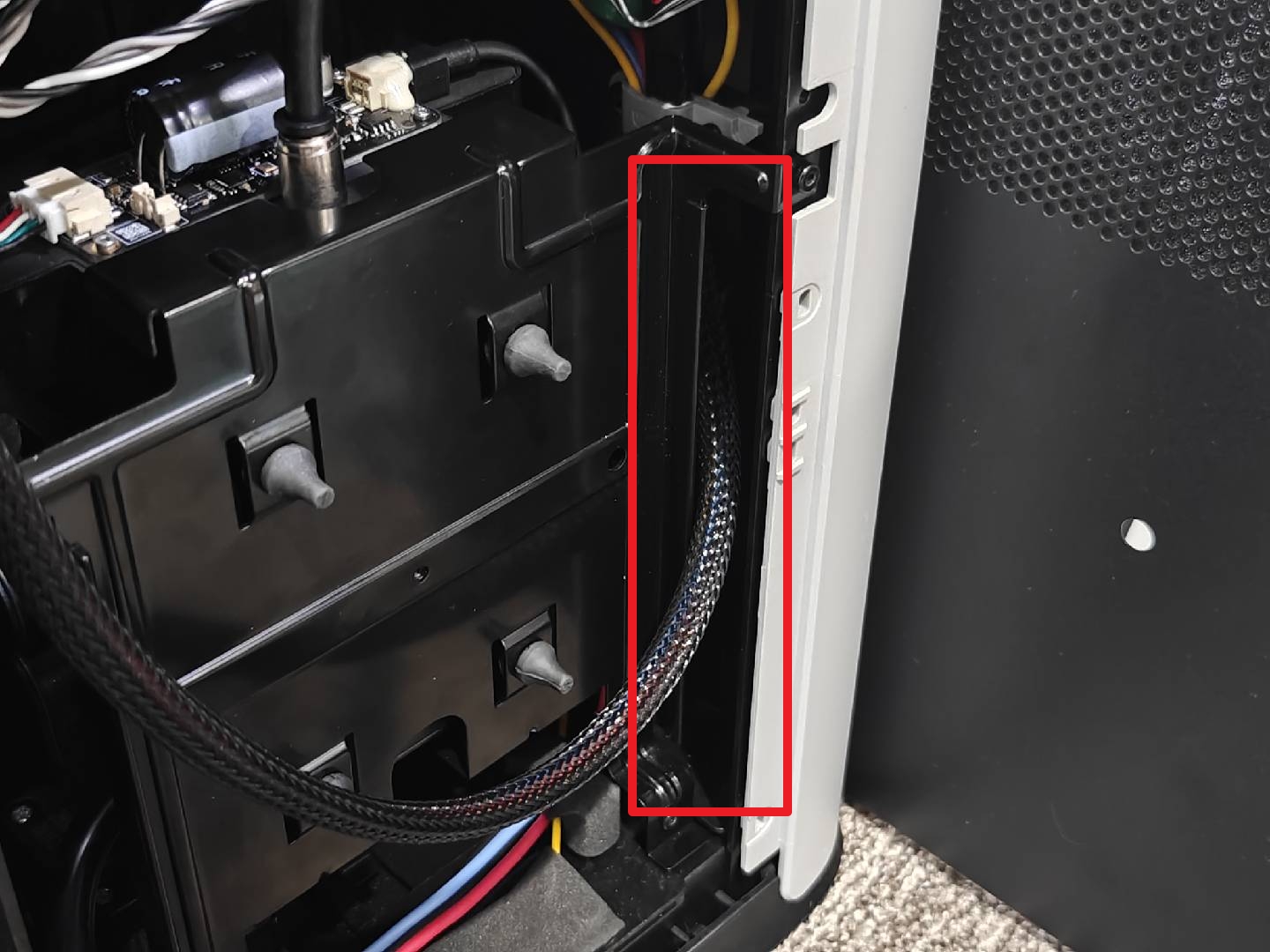

在锁紧螺丝前，请确保热床线缆穿过气泵支架内，以防升降热床时拉扯线缆造成损坏。
对准气泵安装孔位，使用 H2.0 内六角螺丝刀依次拧紧以下螺丝：
- 红色标记三颗螺丝为 ST3×4.5；
- 黄色标记螺丝为 ST3×6。
最后，锁紧线缆后方固定螺丝（BT3x6）。
¶ 3. 连接线缆和出气管

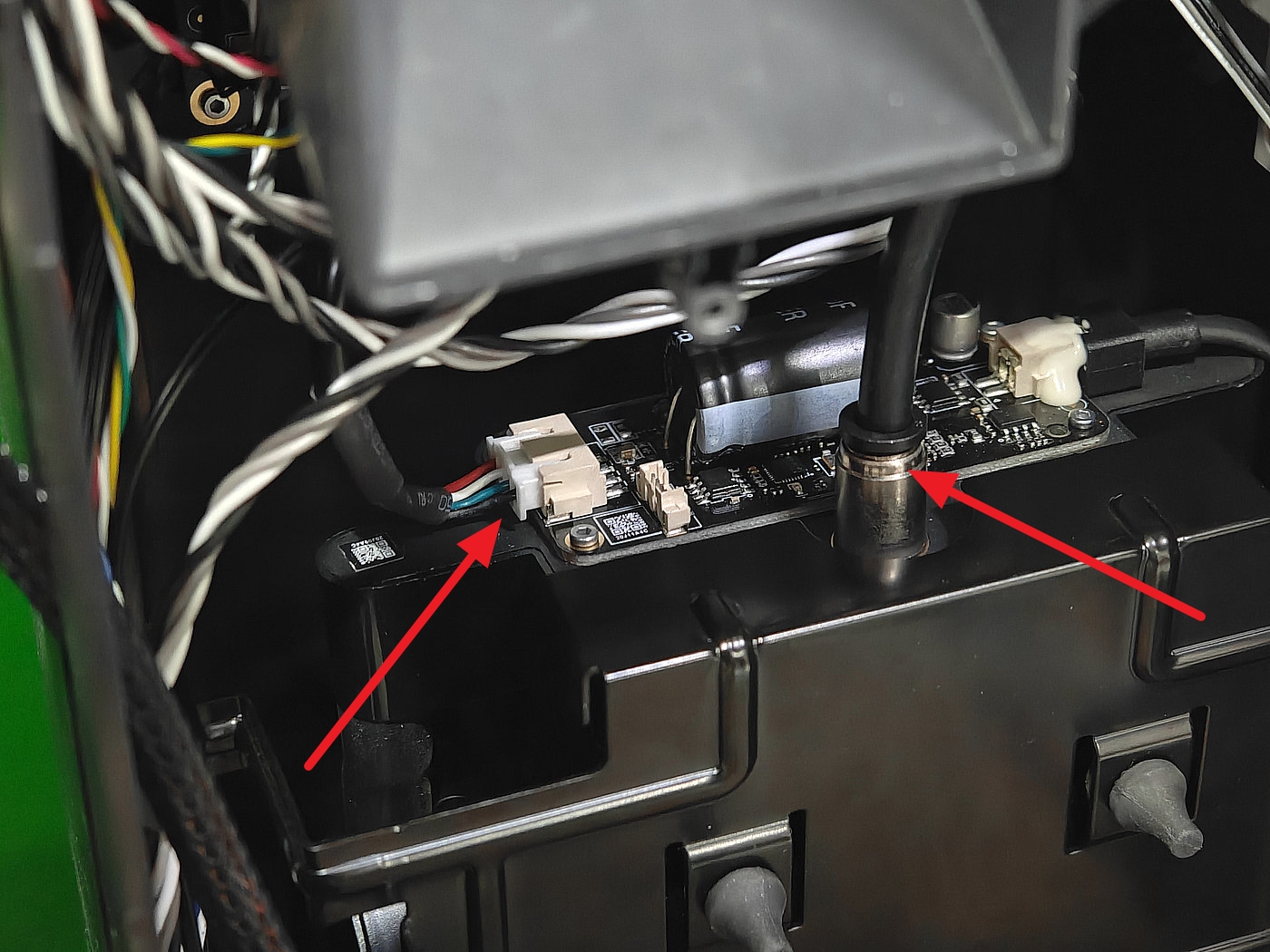

将电源线插头重新插入气泵供电接口，并将顶部气管插入出气口气动接头。
¶ 4. 安装背板
在安装背板之前建议您先进行功能验证，如果出现功能异常避免二次拆装背板。
- 使用 H2.0 内六角螺丝刀安装红色圆圈标记的 11 颗螺丝（ST3×6）
- 使用 H2.0 内六角螺丝刀安装绿色方块标记的 12 颗螺丝（BT3×8）
- 黄色标记为外挂料盘固定螺丝（M3x12）
详细步骤您可以参考这篇 Wiki 来安装 H2D 打印机背板。
¶ 功能验证

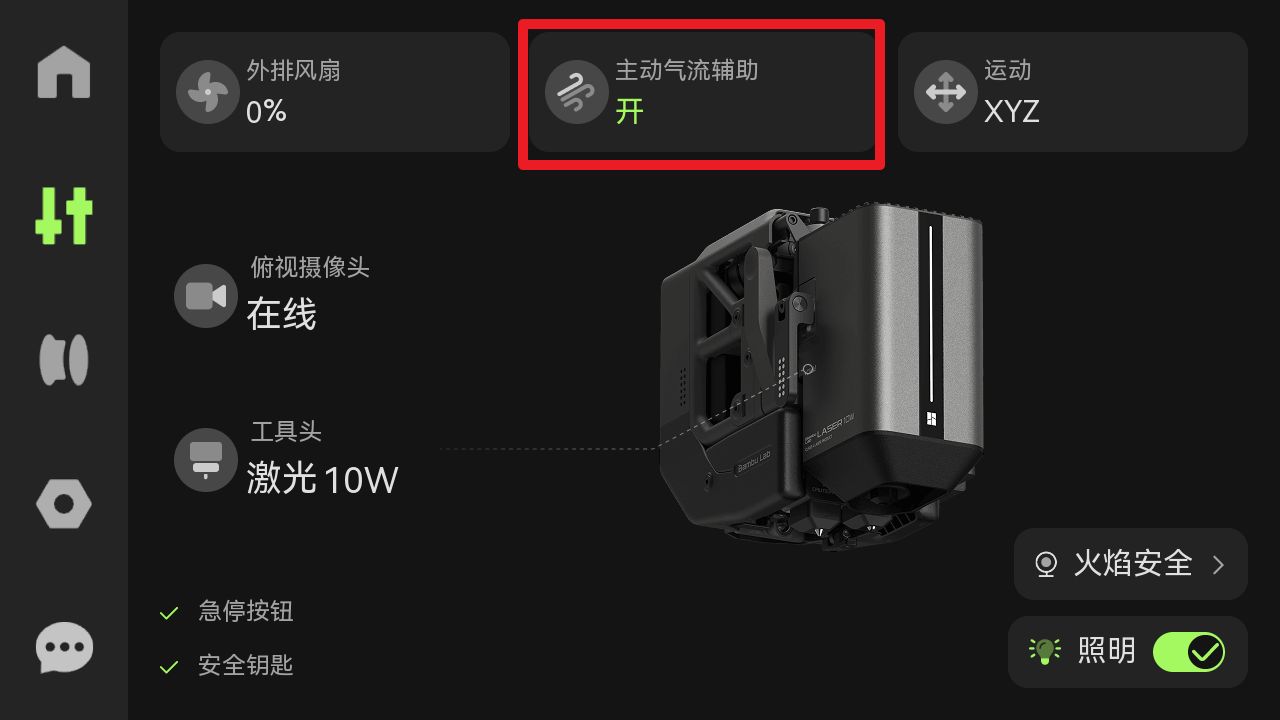

打开打印机电源，安装激光模块，开启主动气流辅助，若内置气泵正常运行且无任何报错信息，则表示更换工作已完成。
