在 H2D 打印机上有两个热端加热组件,左右热端加热组件互不通用,如果其中一个损坏,您需要选择对应的热端加热组件进行更换。左右热端加热组件以及配件明细如下:

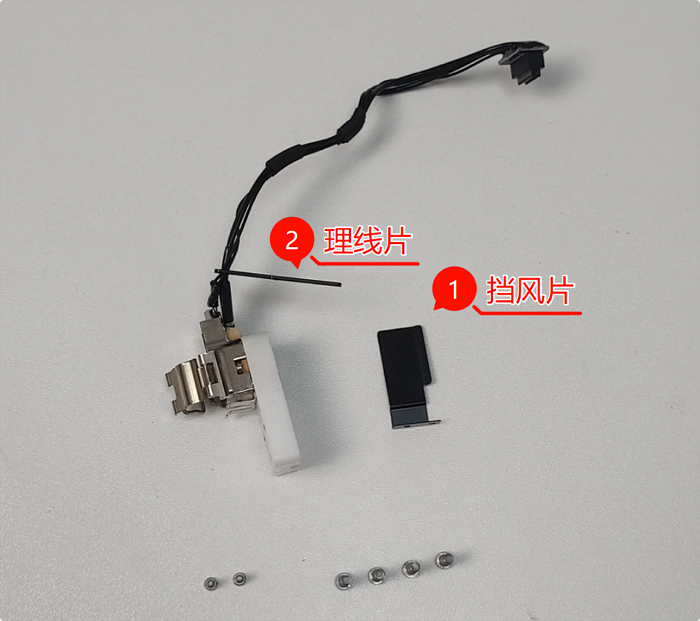

左热端加热组件:
左热端加热组件(预装理线片)* 1
挡风片 * 1
M1.6x4 螺丝 - 用于固定理线片和挡风片 * 2
M2.5x7 螺丝 - 用于固定左热端加热组件 * 4
右热端加热组件:
右热端加热组件 * 1
隔热片 * 1
M3x10 螺丝 * 3
左热端加热组件
右热端加热组件
热端加热功能异常
卡扣无法锁紧热端
新的热端加热组件(左/右,请根据实际情况更换对应的配件)
H2.0 内六角扳手
H1.5 内六角扳手
重要提醒 !
在对打印机及其电子设备(包括工具头线缆)进行任何维护工作之前,请关闭打印机电源并断开电源连接,以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时,请先确认热端和热床的温度,避免在高温状态下操作,如果必须在高温状态下操作,请佩戴好隔热手套,以确保安全有效地执行维护工作。
如果您对本指南有任何疑问,请联系在线技术支持(服务时间 9:00-21:00),我们将及时回复并为您提供所需的帮助。

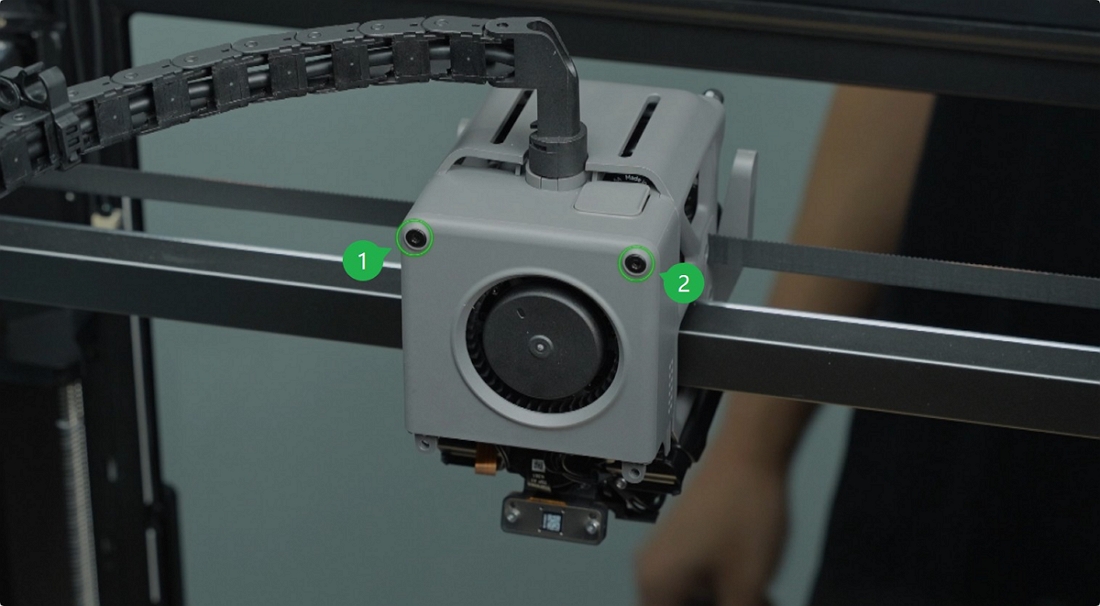

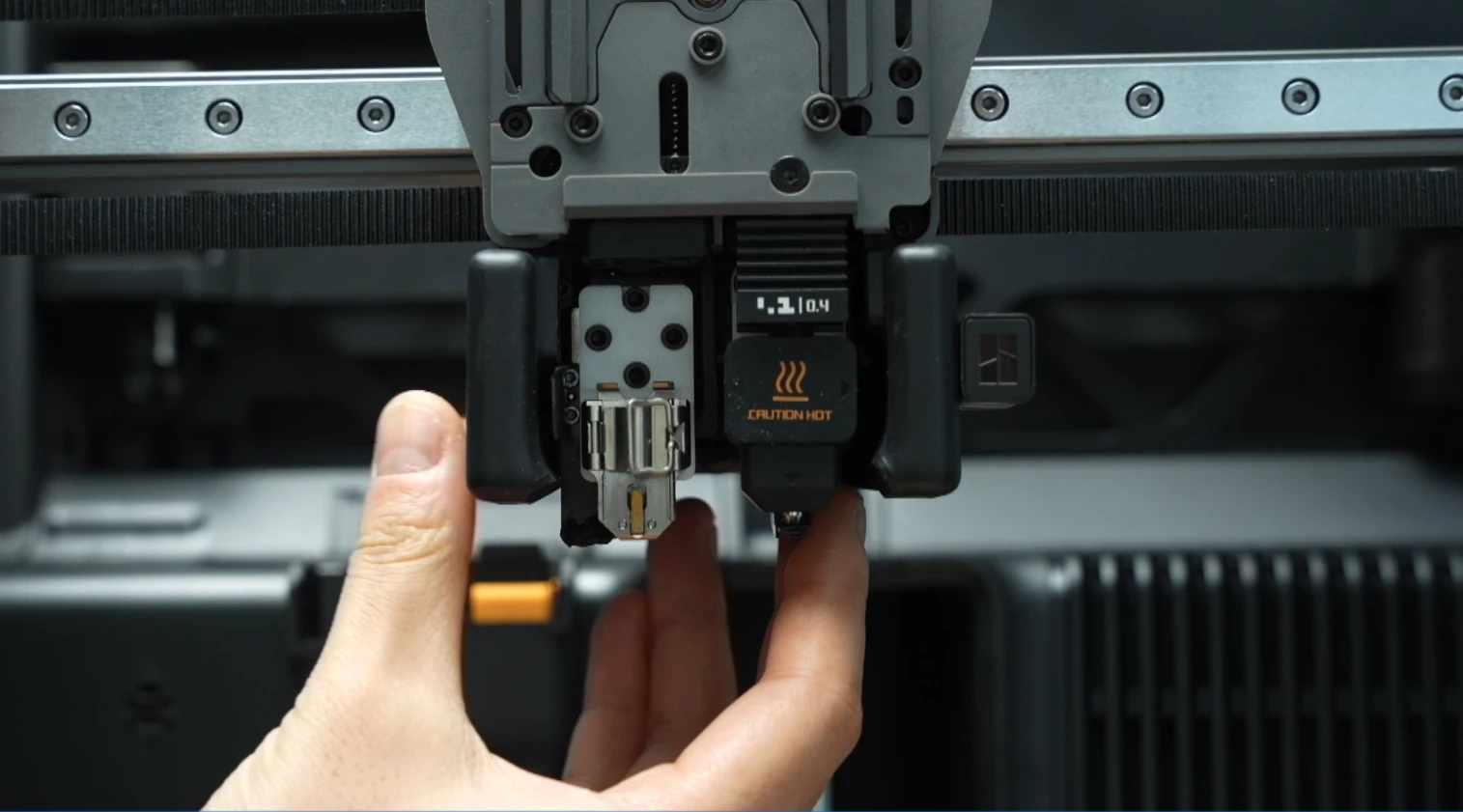

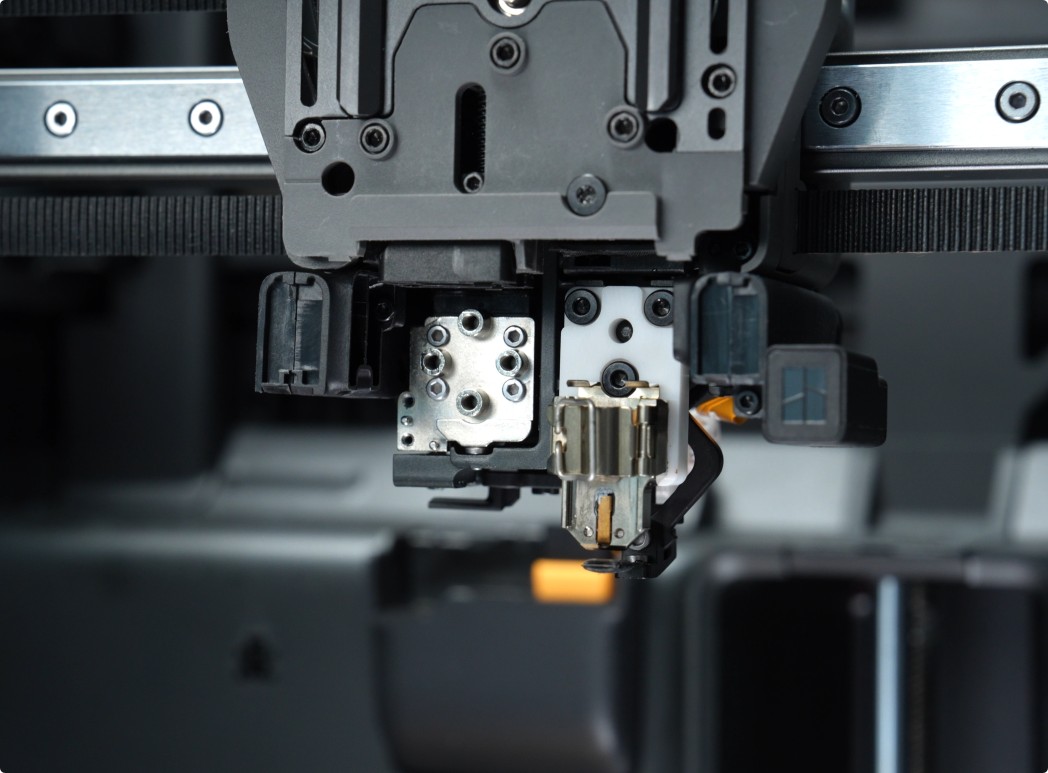

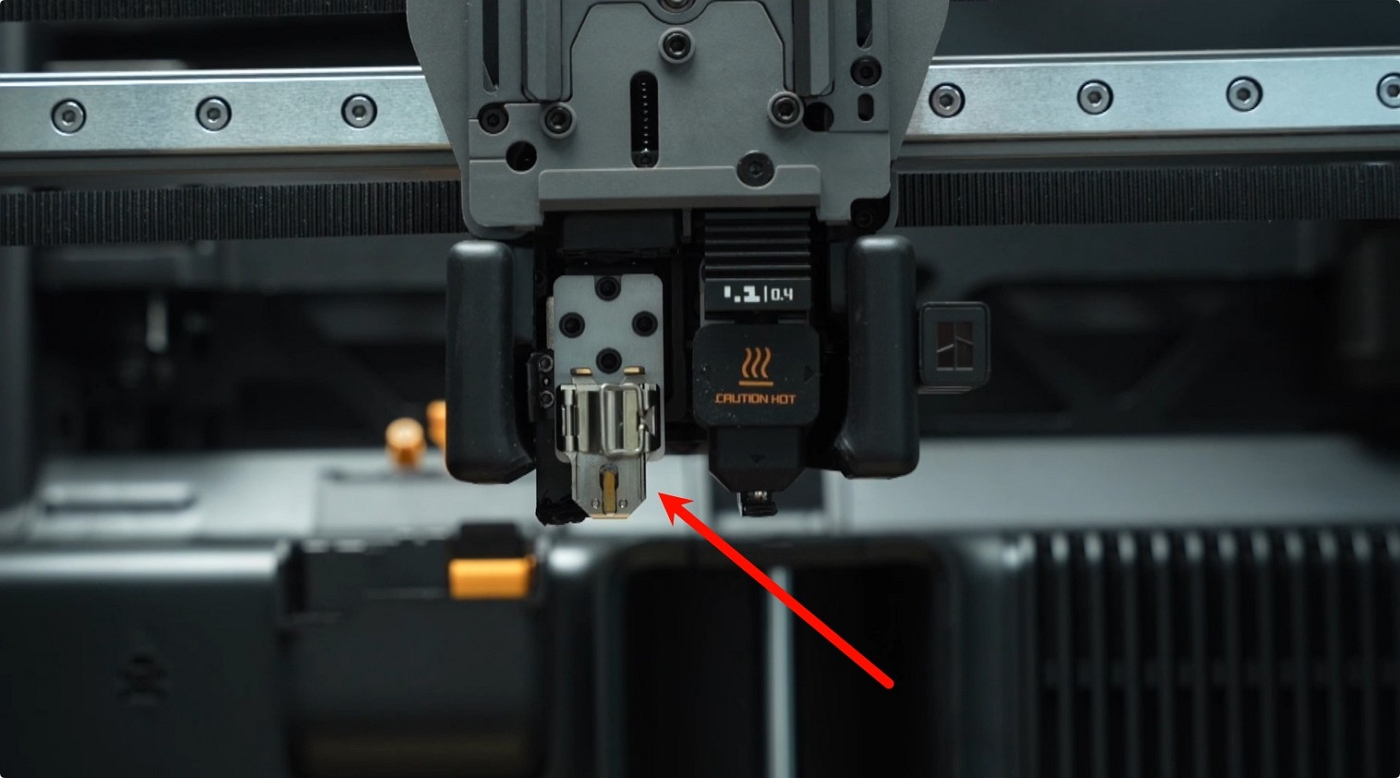

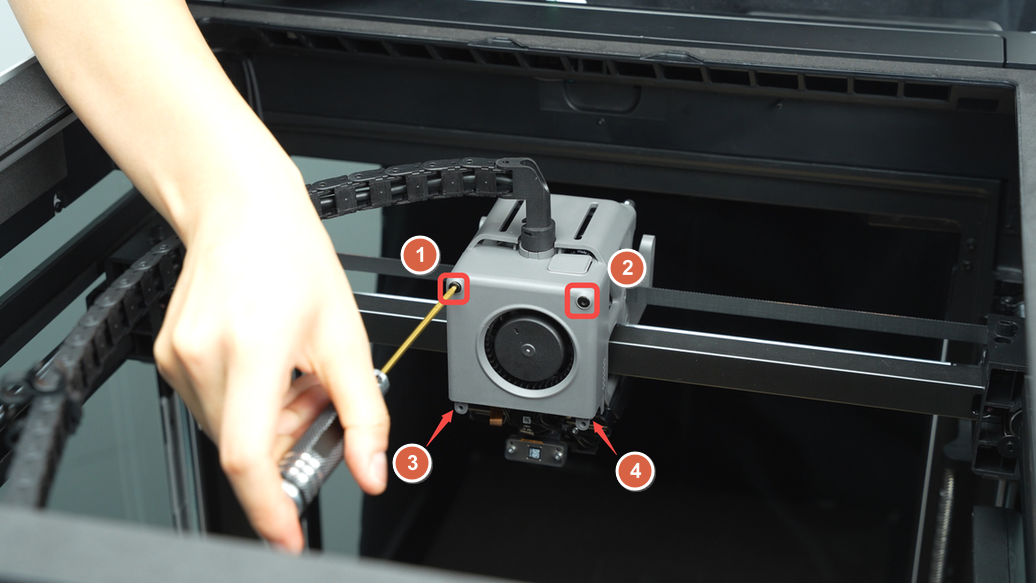

将热端切换至左热端,然后关闭打印机,断开电源线;移除工具头前盖和左热端。
您可以参考这篇 Wiki 来移除部件冷却风扇和风道:

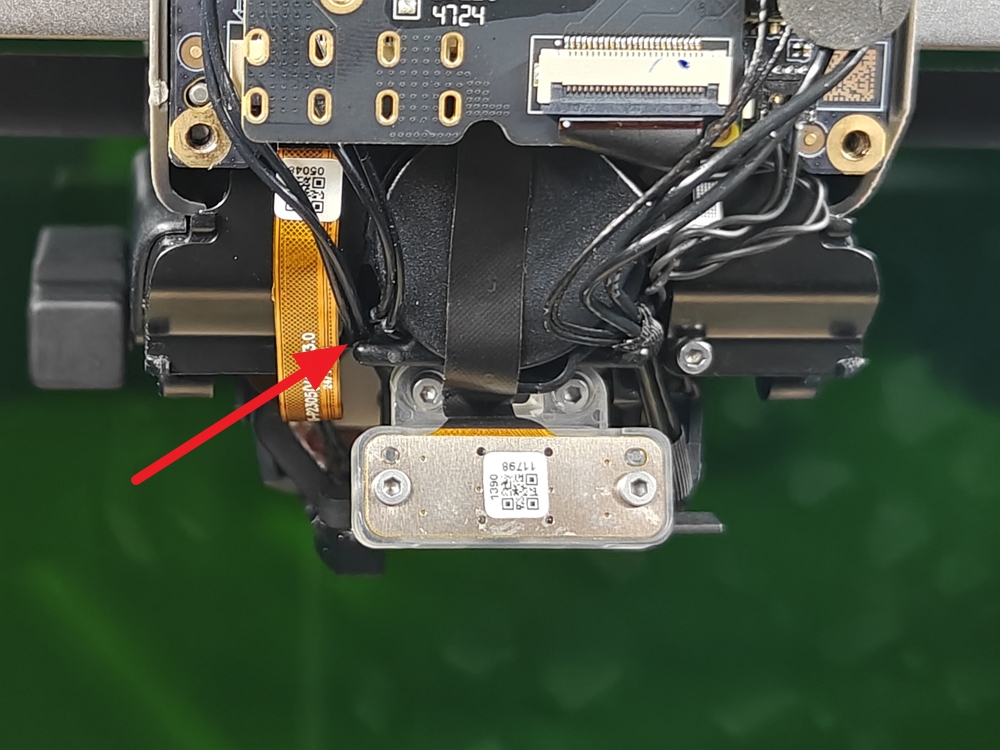

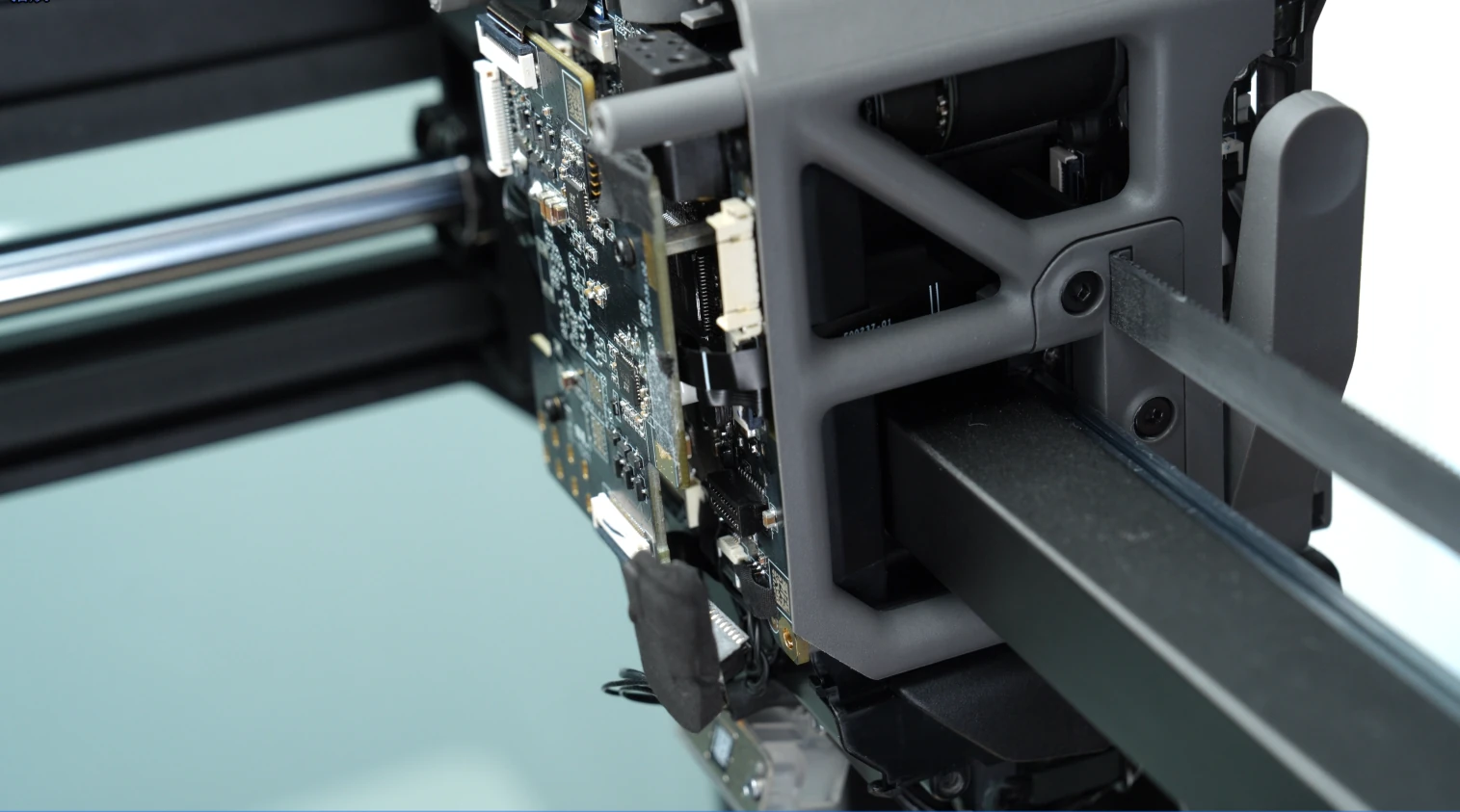

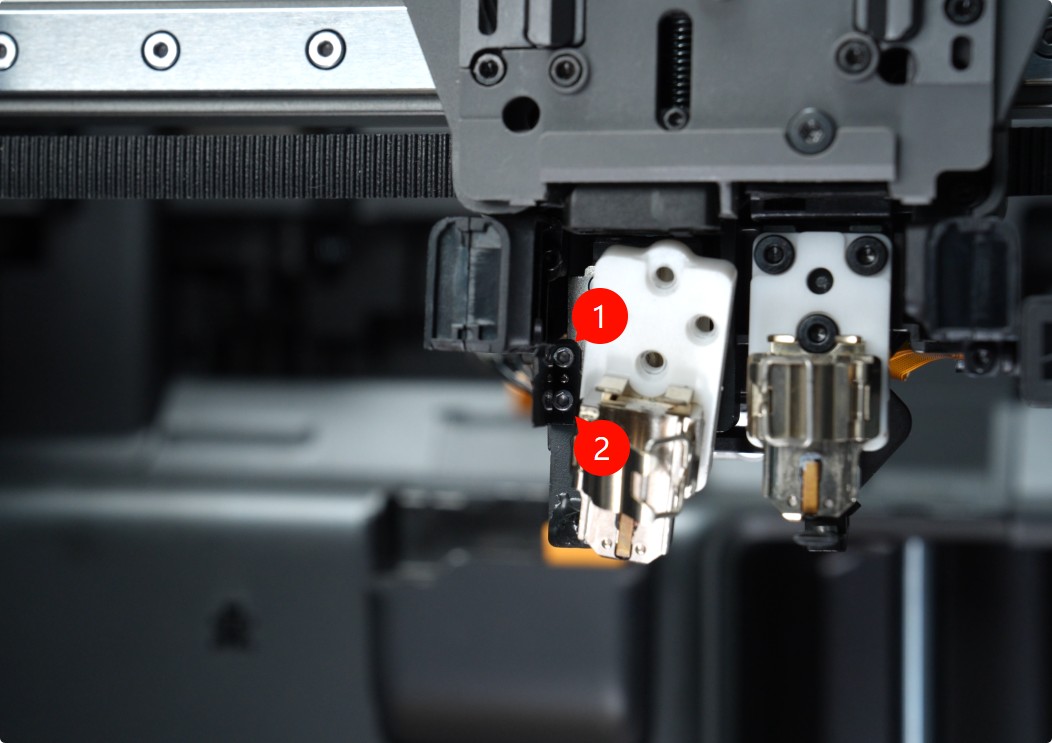

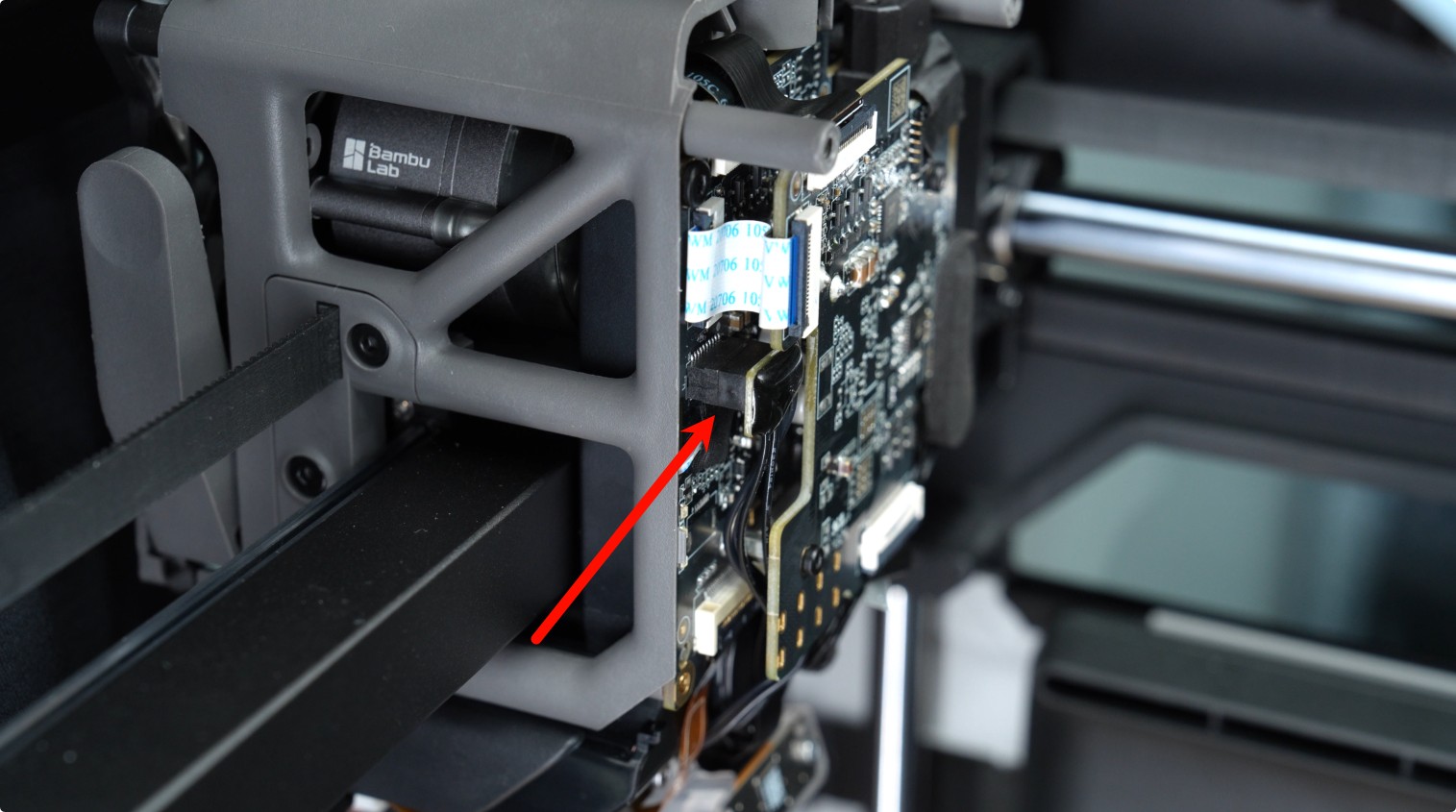

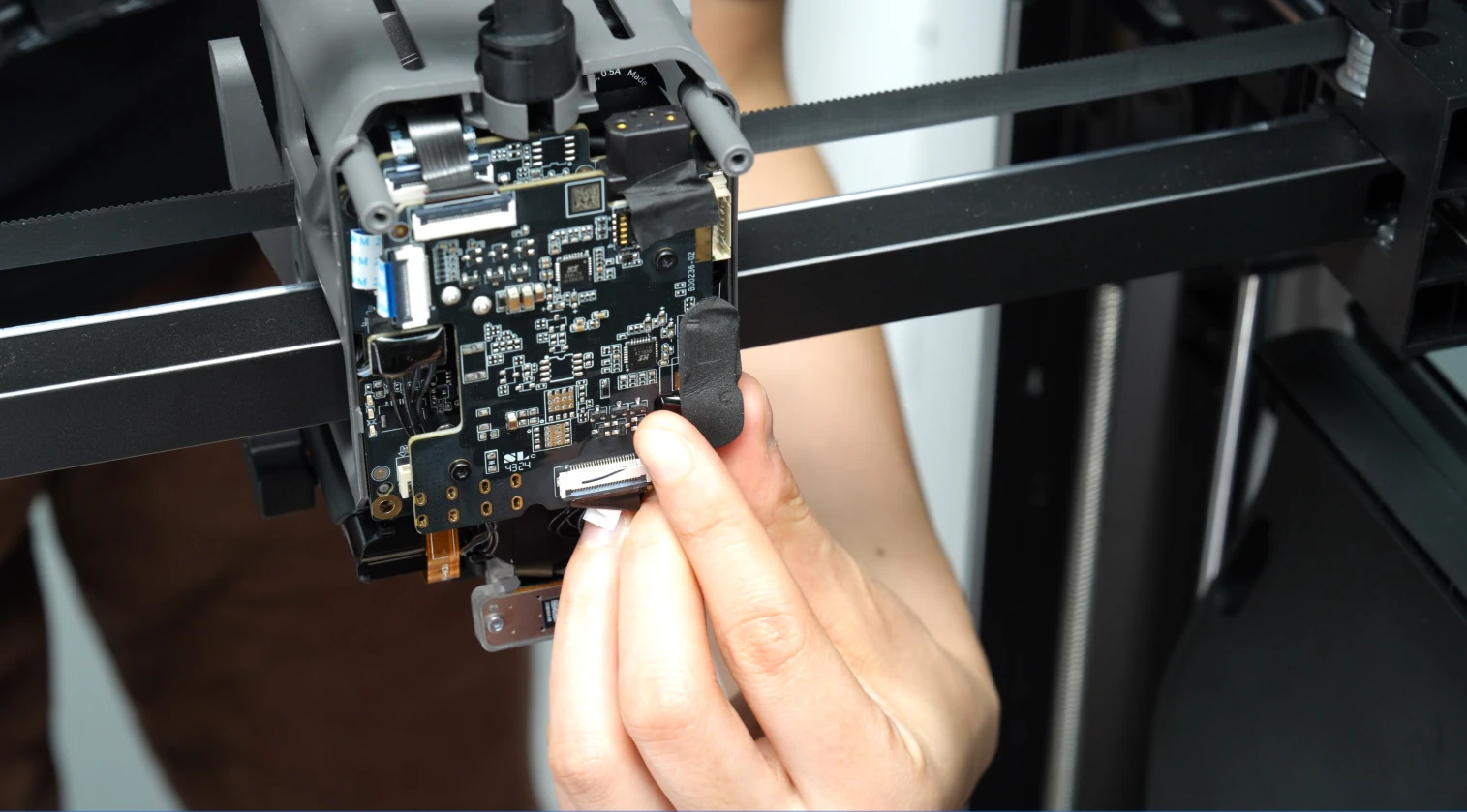

使用 H2.0 内六角扳手移除四颗热端固定螺丝(M2.5x7,方框标记),然后使用 H1.5 内六角扳手移除两颗理线片/挡风片固定螺丝(M1.6x4,椭圆标记);然后将左热端加热组件连接线从线扣中取出,并撕下泡棉,将左热端加热组件与 TH 板断开连接。

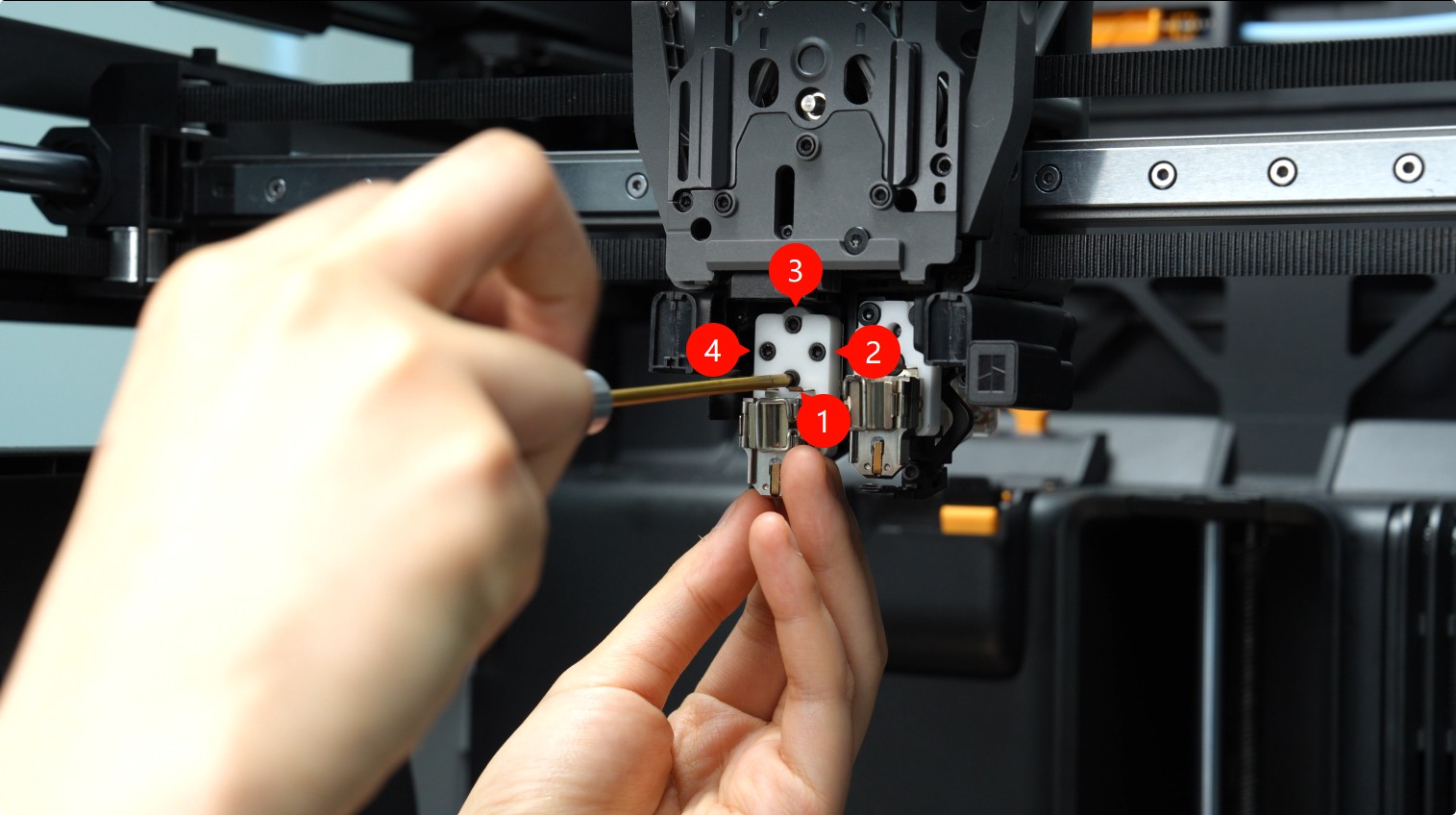

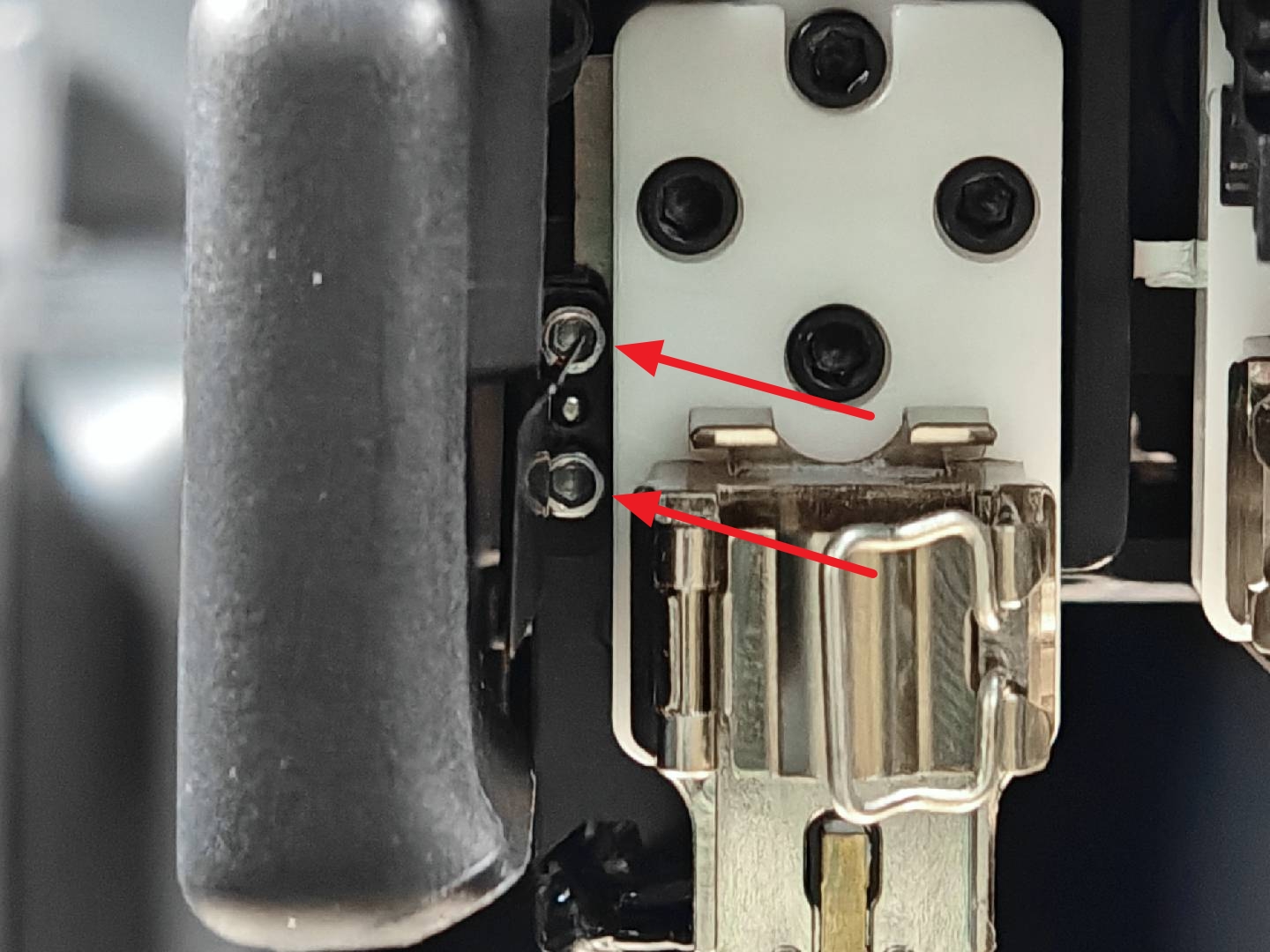

先将新的左热端加热组件和理线片对准工具头上的螺丝孔位,使用 H2.0 内六角扳手先拧紧四颗左热端加热组件固定螺丝(M2.5x7,方框标记);然后放置理线片,22使用 H1.5 内六角扳手拧紧两颗固定螺丝(M1.6x4,椭圆标记)。

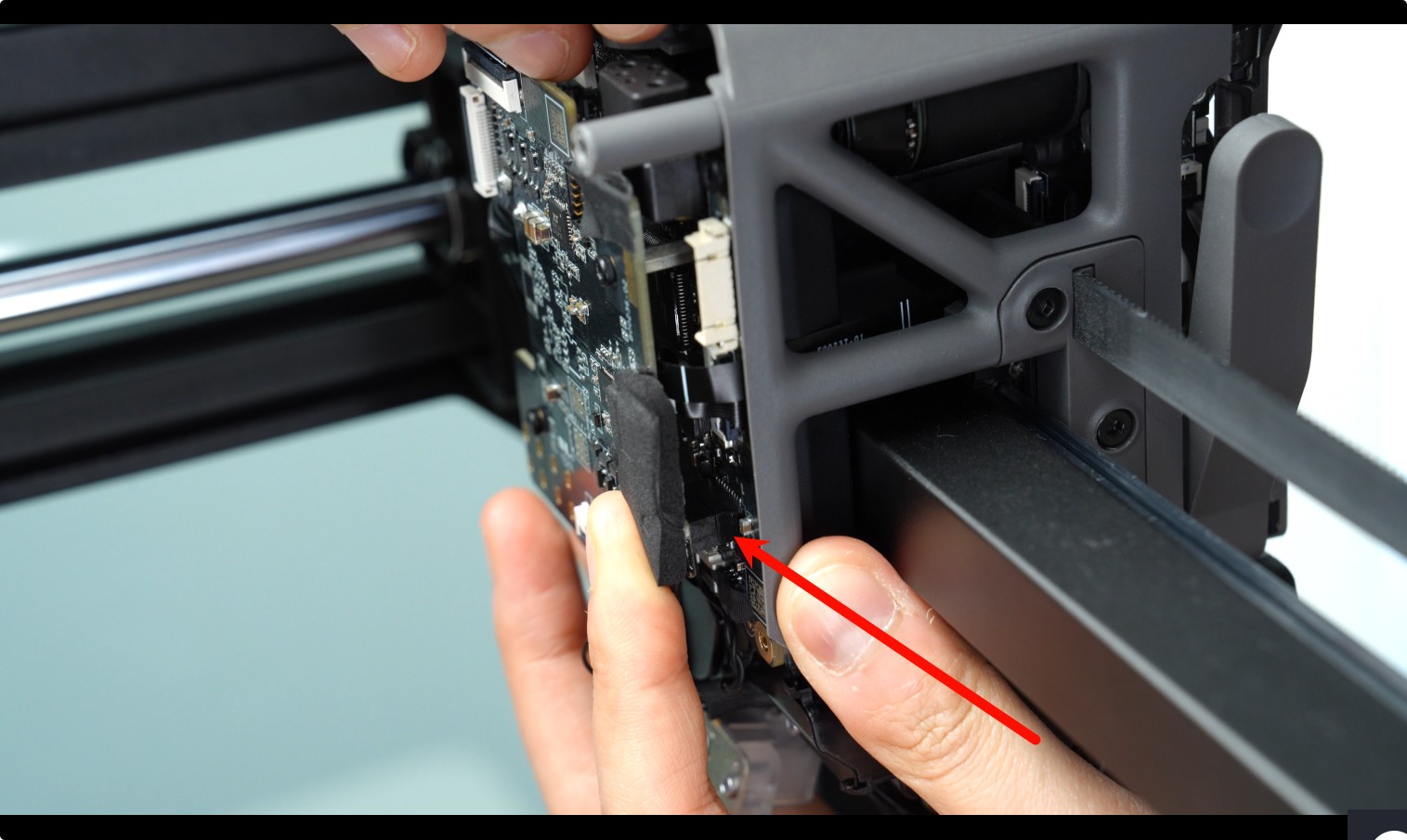

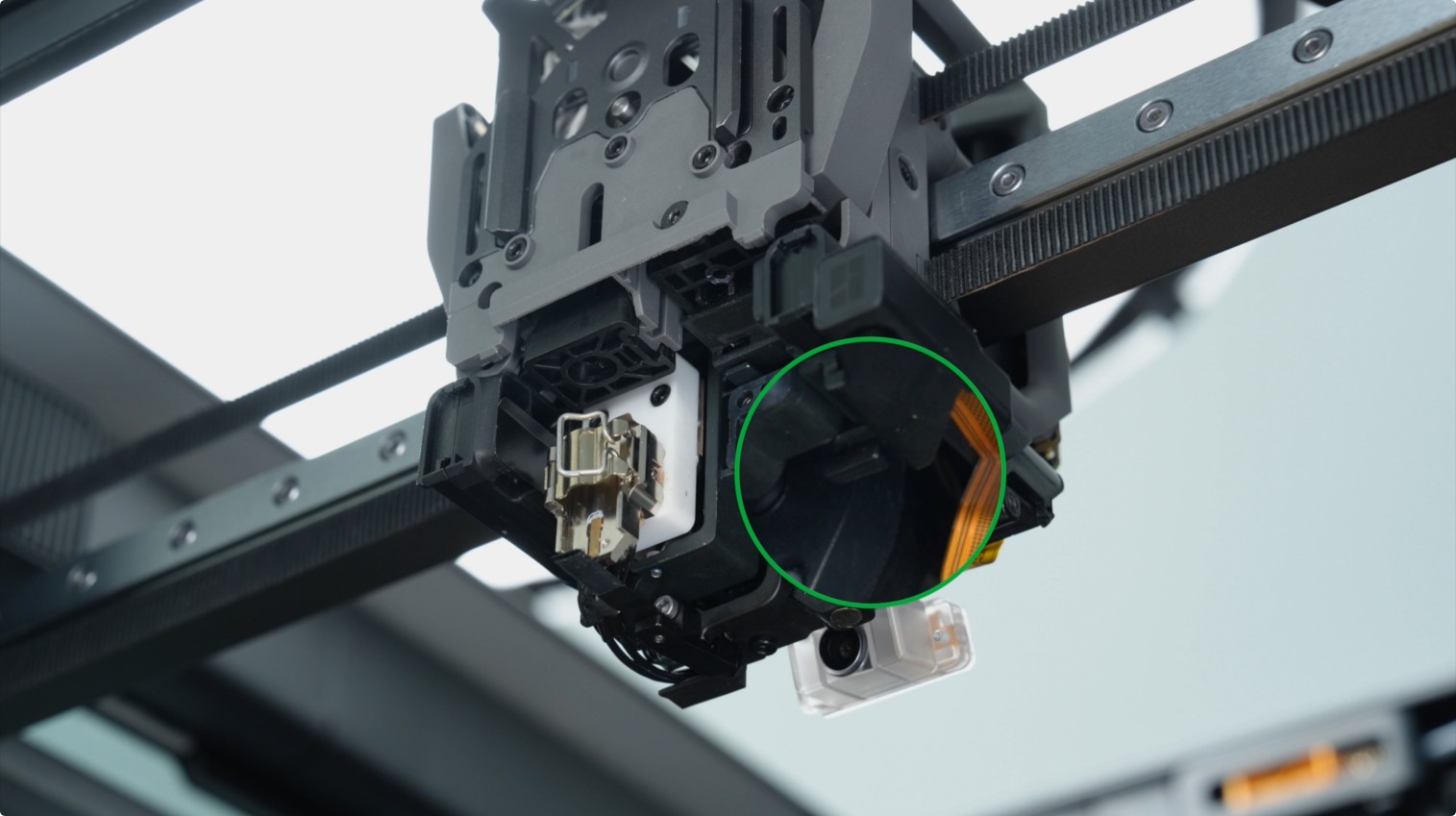

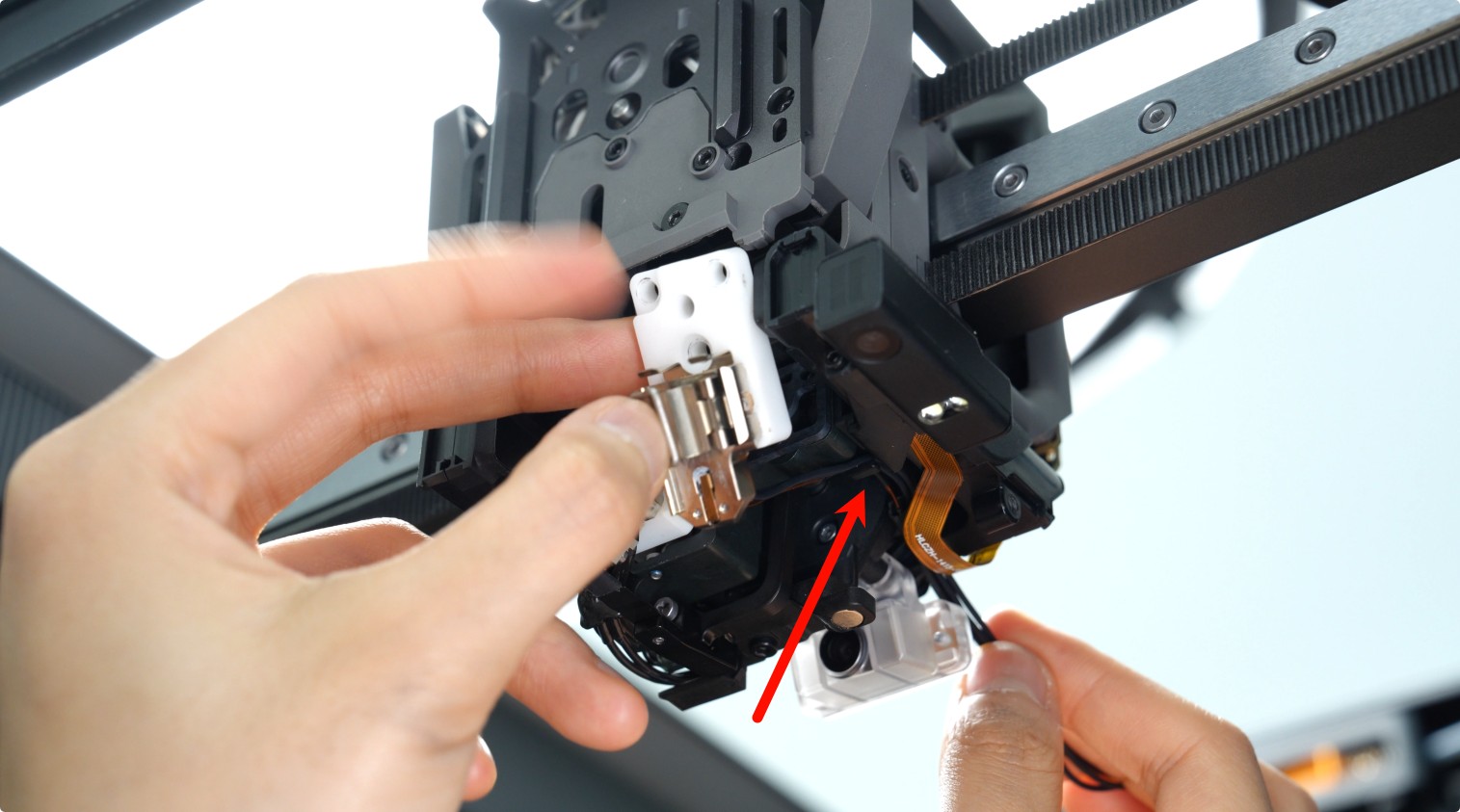

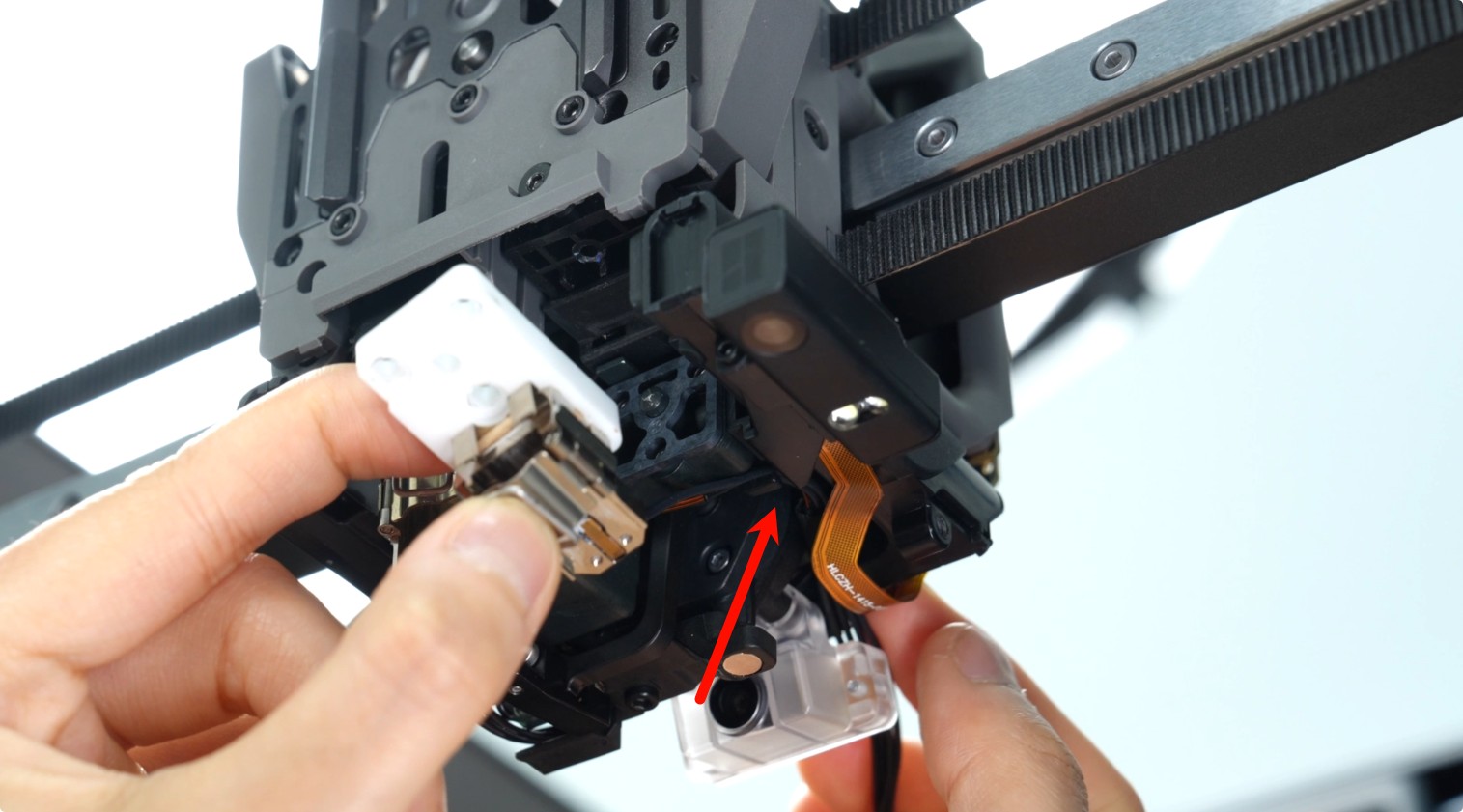

将左热端加热组件的线缆依次扣入卡槽中,然后将插头与 TH 板连接,并重新贴好泡棉。
您可以参考这篇 Wiki 来安装部件冷却风扇和风道:
将左热端和工具头前盖依次装回。

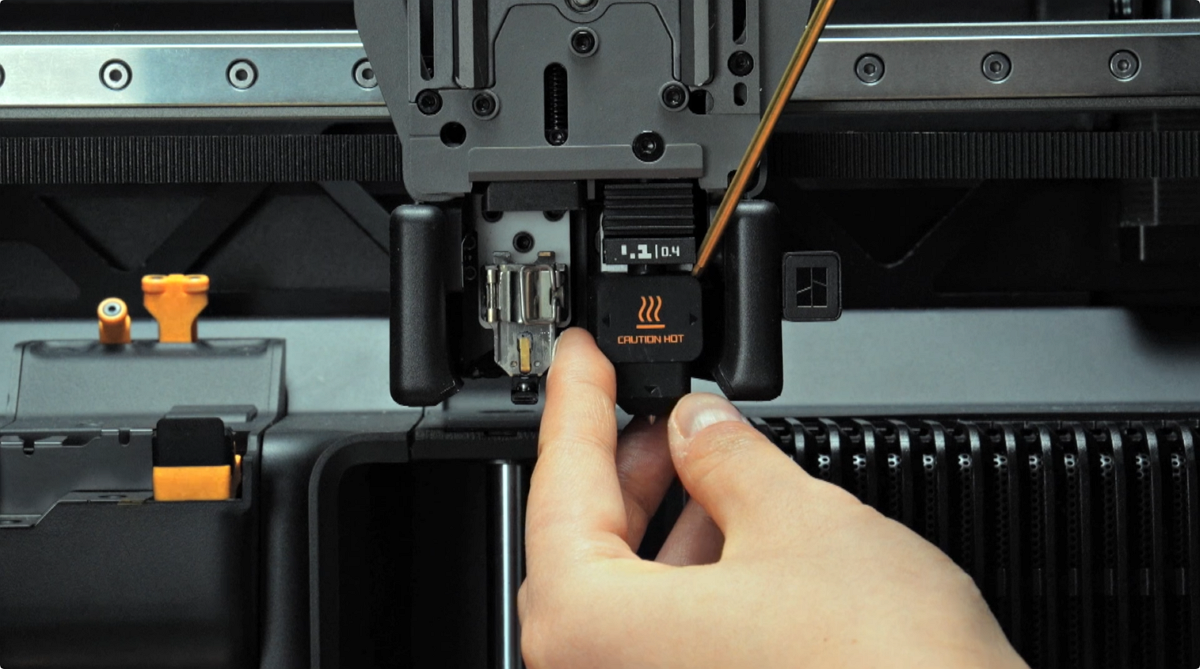

将工具头前盖和右热端依次移除
您可以参考这篇 Wiki 来移除部件冷却风扇和风道:

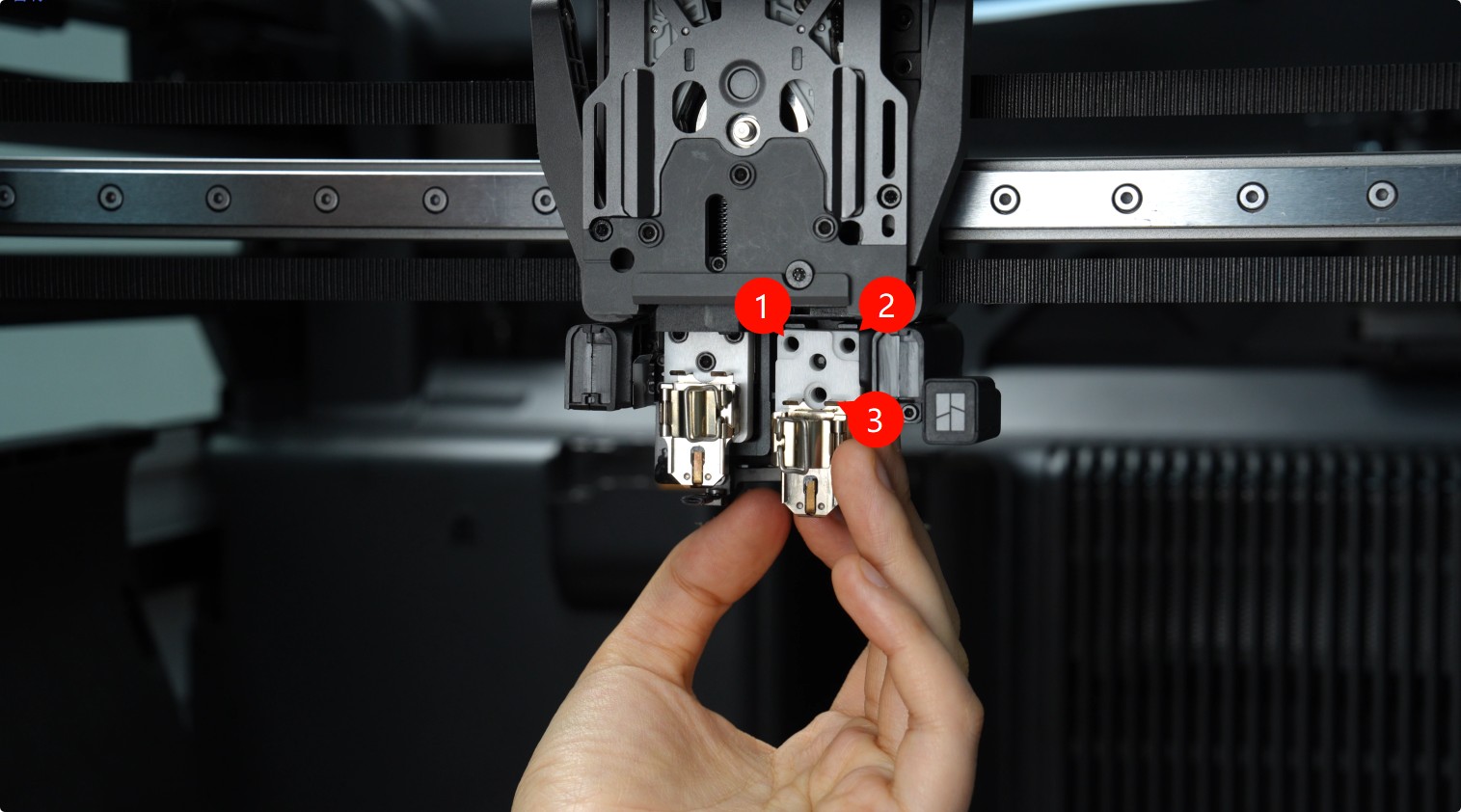

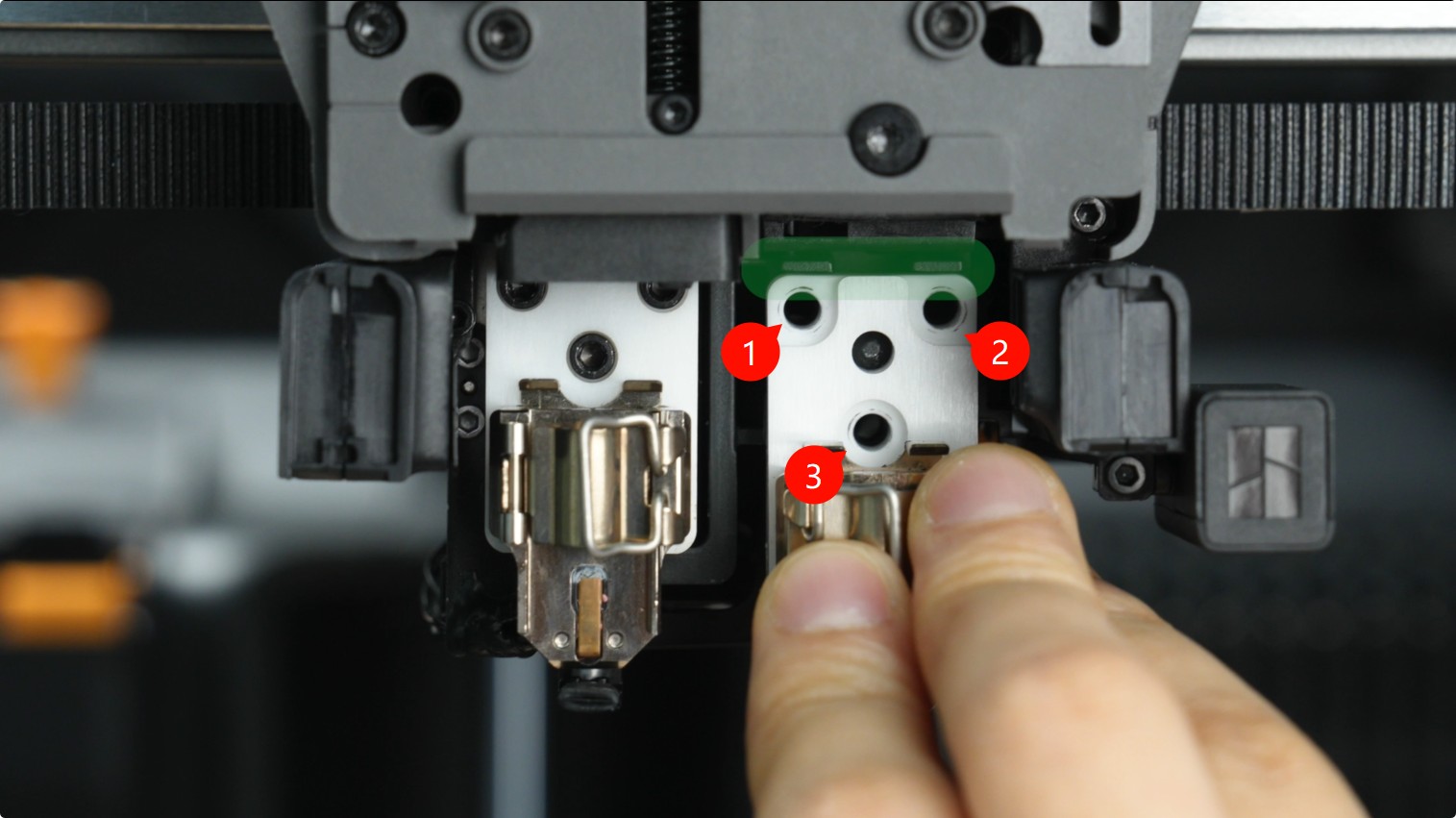

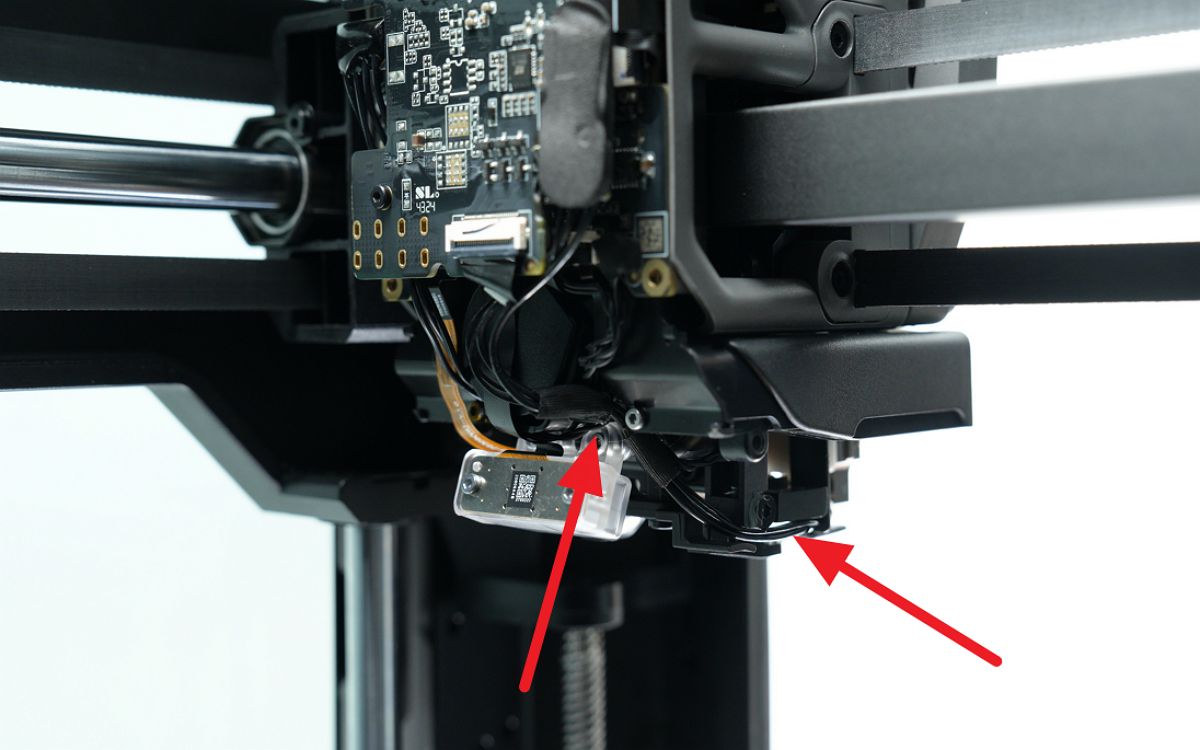

使用 H2.0 内六角扳手移除三颗右热端加热组件固定螺丝,然后将右热端加热组件的线缆从两个线扣中取出(线扣 1:工具头摄像头支架;线扣 2:热端风扇);
线扣 1:工具头摄像头支架
线扣 2:热端风扇

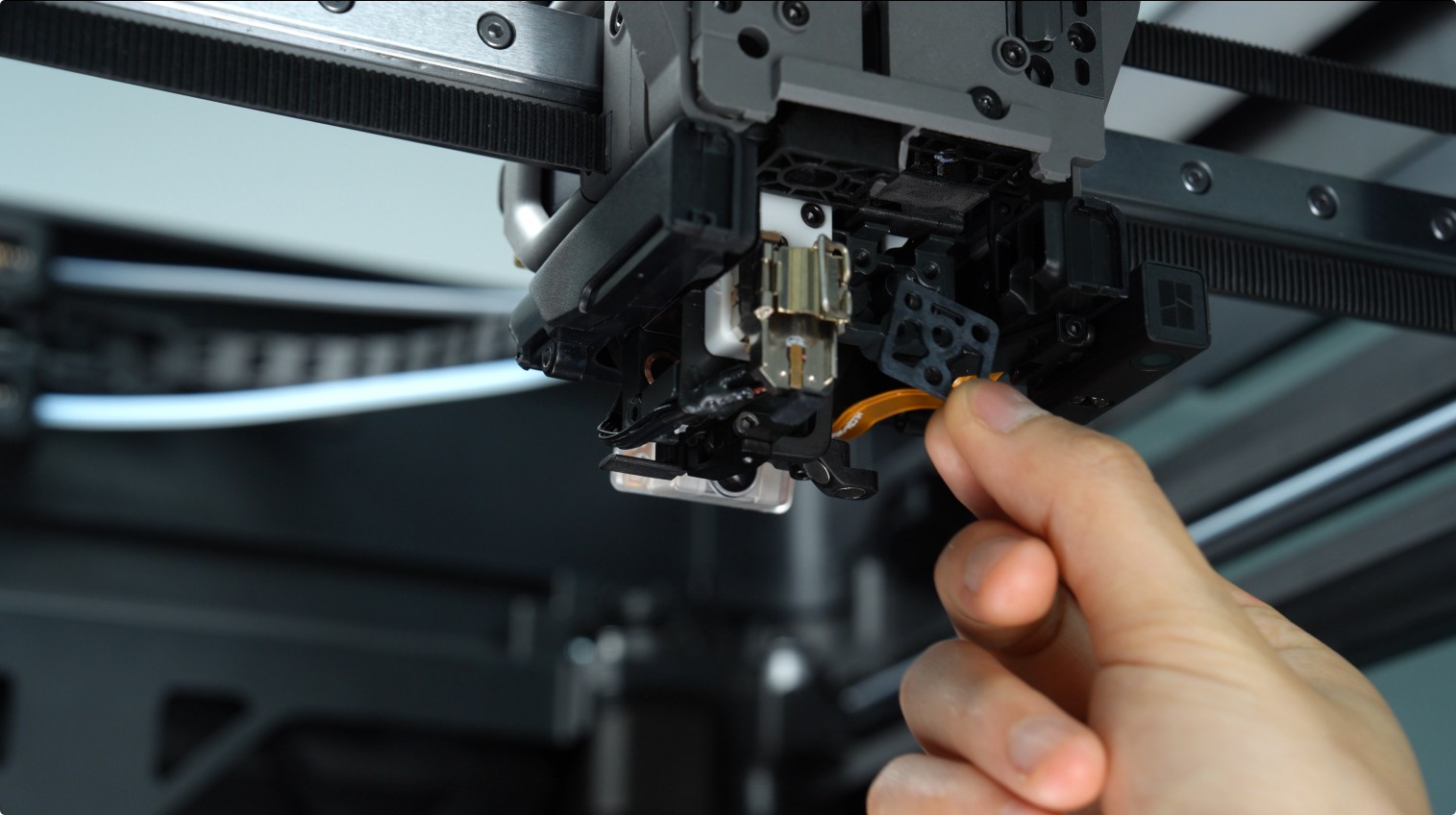

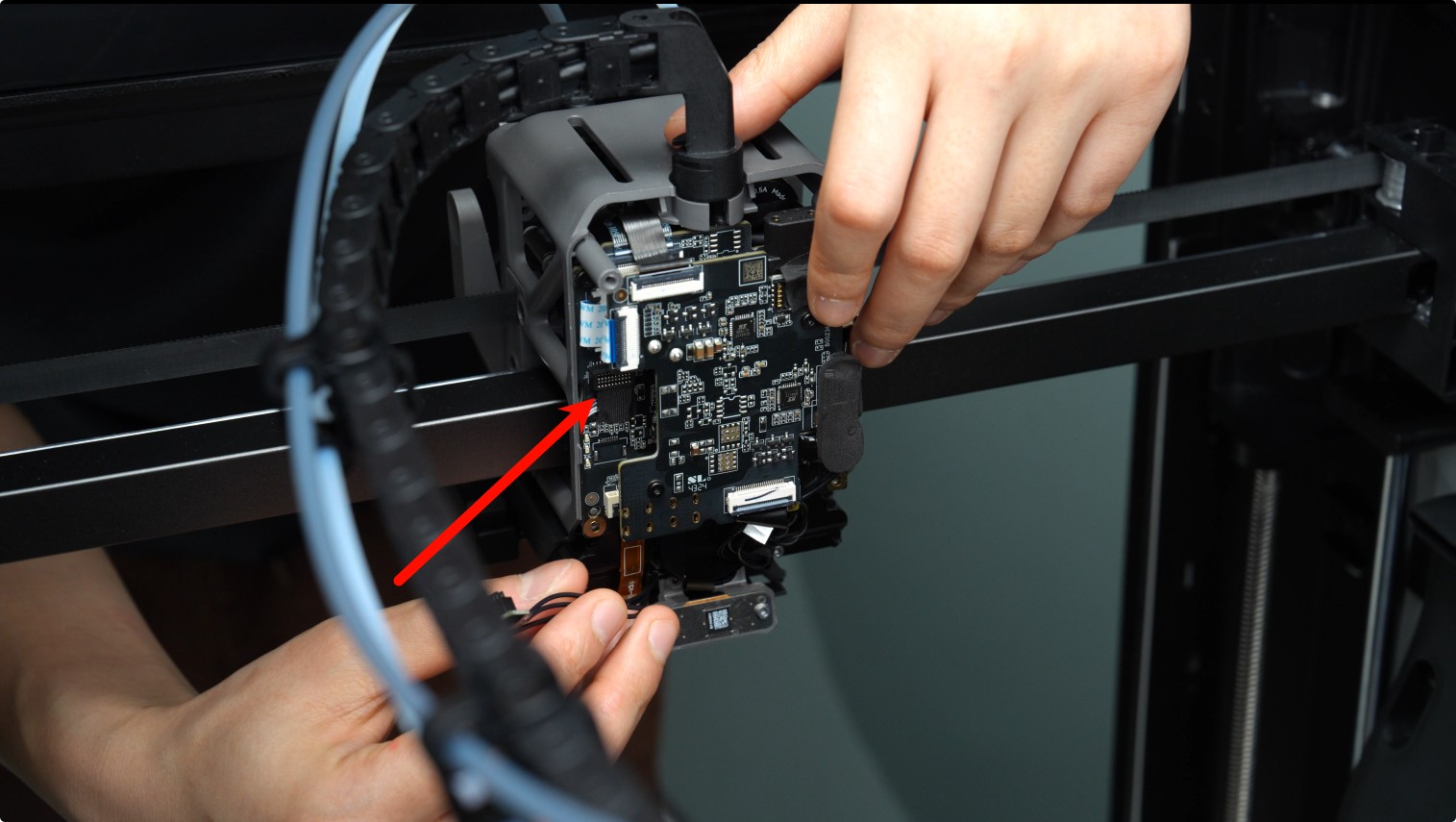

最后从 TH 板上断开连接,并将隔热片取出即可。
线扣 1:工具头摄像头支架
线扣 2:热端风扇
您可以参考这篇 Wiki 来安装部件冷却风扇和风道:
将右热端和工具头前盖依次装回。
连接电源,打开打印机。
在屏幕上设置热端温度为 220℃,检查热端是否可以成功加热。
我们希望本指南能为您提供有用的信息,帮助您解决问题。
如果本指南未解决您的问题,请联系在线技术支持(服务时间 9:00-21:00),我们随时准备为您解答疑问并提供帮助。
如果您对本篇 Wiki 有任何建议或反馈,欢迎在评论区留言,感谢您的支持与关注!
