¶ 重要提醒
H2D 挤出主板上的风扇和涡流线圈插头采用这种小型插头设计。拔出插头时，请用手握住插头根部，垂直于 PCB 面方向用力抬起以解锁插头。切勿在水平方向用力，以免损坏插头。
¶ 挤出接口板/TH 板/FPC 排线
本指南将挤出接口板/TH 板/FPC 排线的更换教程写在同一篇 Wiki 中，您可以根据实际需求来更换对应的备件。例：如果您只需要更换 FPC 排线，那么即可跳过后续更换 TH 板的步骤。
TH 板和挤出接口板安装在工具头背面，TH 板和挤出接口板之间通过 FPC 排线连接。TH 板、挤出接口板以及配件明细如下：
挤出接口板的配件明细如下：
-
挤出接口板 * 1
-
M1.6x4 螺丝 - 用于固定挤出接口板 * 2
FPC 排线的配件明细如下：
- FPC 排线 * 1
TH 板的配件明细如下：
-
TH 板 * 1
-
BT2.6x8 螺丝 - 用于固定 TH 板 * 4
¶ 所需的工具和材料
-
新的 TH 板/FPC 排线/挤出接口板（请根据实际情况来选择更换对应的配件）
-
H2.0 内六角扳手
-
H1.5 内六角扳手
更换 H2D 挤出接口板/TH 板/FPC 排线所涉及的螺丝规格及数量（建议妥善保管拆下的螺丝，避免丢失）：
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请联系在线技术支持（服务时间 9:00-21:00），我们将及时回复并为您提供所需的帮助。
¶ 移除挤出接口板/ TH 板/ FPC 排线
¶ 步骤 1：移除部件冷却风扇风道和风扇
您可以参考更换 H2D 部件冷却风扇指南这篇 Wiki 或者是下方视频（前1分40秒的内容）来移除部件冷却风扇风道和部件冷却风扇。
¶ 步骤 2：移除挤出接口板
依次拔掉接口板上的 （1号位置）2004 切换电机 FPC 插头、（2号位置）TH 板接口 FPC 插头、（3号位置）左热端加热组件插头及其泡棉（插头位于 TH 主板，泡棉位于挤出接口板），和 （4号位置）2004 升降电机 FPC 插头。
| 序号 | 连接对象 | 序号 | 连接对象 |
|---|---|---|---|
| 1 | 2004 切换电机 | 2 | TH 板 |
| 3 | 左热端加热组件 | 4 | 2004 升降电机 |
注意：
- （1号位置）2004 切换电机排线、（2号位置）FPC 线缆和 （4号位置）2004 升降电机排线是被卡扣压住的，需要先解锁卡扣，再拔出 FPC 线缆。
1号位置：
2号位置：
4号位置：
- 撕开（3号位置）左热端加热组件插头泡棉时，建议先松开插头，再从下往上撕开，这样可以保证泡棉的完整性。
依次拔掉这些插头后使用 H1.5 内六角扳手移除两颗固定螺丝（M1.6x4）；
在挤出接口板靠近 2004 切换电机插头的地方轻微晃动，小心地取出挤出接口板。
¶ 步骤 3：移除缓冲器和 AP 板盖
由于 MC-TH 线被盖在缓冲器和 AP 板盖后面，因此需要先移除缓冲器和 AP 板盖。
- 移除 AP 板盖：
使用 H2.0 内六角扳手拧下 1 颗固定螺丝（BT2.6x8）；
然后从靠近前门的一侧取下 AP 板盖。
- 移除缓冲器
您可以参考这篇 Wiki 的移除步骤2、3、4、5来移除缓冲器：更换 H2D 缓冲器指南
¶ 步骤 4：断开 TH 板上的连接线
依次拔掉 TH 板上的插头，具体的线缆接头及连接对象如下所示：
| 序号 | 连接对象 | 序号 | 连接对象 |
|---|---|---|---|
| 1 | 挤出接口板 - TH 板 FPC 排线 | 7 | 右涡流线圈 |
| 2 | 3513 挤出电机 | 8 | 喷嘴摄像头 |
| 3 | 挤出机霍尔转接板 | 9 | 工具头摄像头 |
| 4 | 左热端加热组件 | 10 | 热端风扇 |
| 5 | 左涡流线圈 | 11 | 右热端加热组件 |
| 6 | 升降霍尔板 |
在 TH 板上共有三种插头，根据不同的插头类型您可以使用不同的方法来断开。
其中：
-
1,2,3,6,8,9 这几个插头都是通过卡扣固定，您需要先扣开接口上的卡扣，然后将线缆取出；
-
5,7,10 这几个插头是从正面固定，您需要沿着接口所在的平面推出；
-
4,11 是通过插排固定，您可以直接往外拔出即可。
- 注：4 - 左热端加热组件在“步骤 2”中已经移除。
断开 TH 板上连接线的详细步骤如下：
- 先将（11号位置）右热端加热组件的连接线拔出，然后扣开（3号位置）挤出机霍尔转接板接口上的线扣，将线缆抽出；
- 先使用镊子剥离（9号位置）工具头摄像头和（8号位置）喷嘴摄像头 FPC 排线的背胶，然后扣开接头处的线扣，将工具头摄像头和喷嘴摄像头 FPC 线抽出；
- 如图箭头处有 2 个理线槽，其中下面的箭头处的大理线槽，用于收纳左热端加热组件线缆，上面箭头的小理线槽用于整理左涡流线圈插头、右涡流线圈插头和升降霍尔插头线缆，在拔这 3 个小插头之前，需要先将 2 个线槽里的线依次抽出来，以增加线缆长度，便于拔插头。
抽出线缆的先后顺序请参照下图：
- 最后您可以扣开 FPC 接口和 （2号位置）3513 挤出电机接口的卡扣，将 FPC 线缆取下后放置在桌面上（请保存好，后续将会安装该 FPC 排线），然后将 3513 挤出电机连接线从卡扣中取出。
¶ 步骤 5：移除 TH 板
使用 H2.0 内六角扳手移除两颗固定螺丝（BT2.6x8）；
将拖链与拖链底座断开连接，
将 MC-TH 线缆和 USB-C 数据线从拖链中取出一些；
转动拖链底座，将缺口与工具头中框上的缺口对齐；
将 TH 板向下拖动一些，将 MC-TH 线缆和 USB-C 数据线一起从缺口中取出，
最后将 USB-C 线缆与 TH 板断开连接。
解开拖链上的两个卡扣（分别安装在第 8 和第 18 节拖链上 —— 从工具头一侧开始数）；
将拖链与打印机上盖断开连接，将 MC-TH 线从拖链中取出；
然后按下 MC-TH 线缆的卡扣，与 MC-TH 转接线断开连接，移除 TH 板。
¶ 安装挤出接口板/ TH 板/ FPC 排线
¶ 步骤 1：安装 TH 板
- 将新的 TH 板与 MC-TH 转接线连接，并将线缆扣入拖链中，然后将拖链与上盖连接；
- 先将 USB-C 数据线与 TH 板连接；

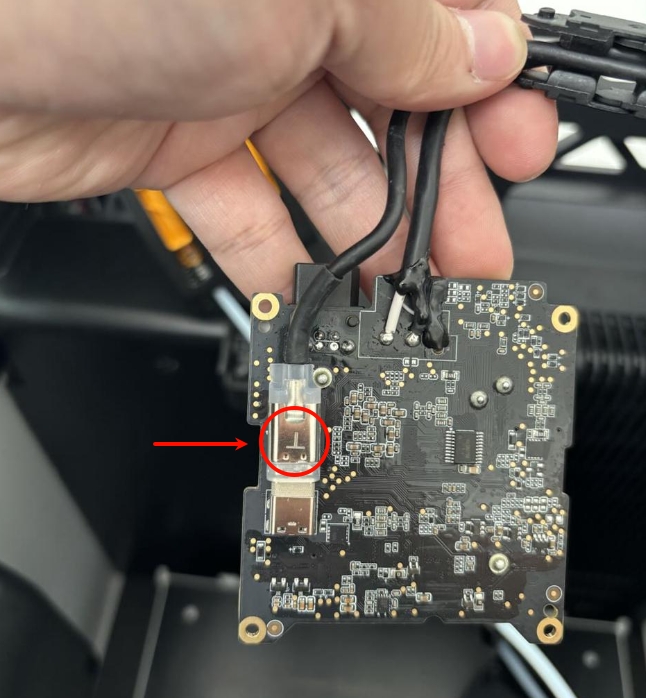

注意：T 字朝外！！
- 转动拖链底座，将缺口与工具头中框上的缺口对齐，将 MC-TH 线缆和 USB-C 数据线扣入拖链底座和工具头中框。您可以先将较细的线缆（USB-C 线）先卡入，然后再卡入较粗的线缆（MC-TH 线）；
- 将拖链与拖链底座重新连接，并将卡扣扣回拖链上（分别安装在第 8 和第 18 节拖链上 —— 从工具头开始数）；
- 将 TH 板对准工具头上的螺丝孔位，使用 H2.0 内六角扳手拧紧两颗固定螺丝（BT2.6x8）。
注意：在拧紧螺丝前请检查是否有线缆被压在 TH 板下面！
从上至下，从左至右，需要依次检查的线缆包括：2004 切换电机、3513 挤出电机、热端风扇、挤出接口板插头、挤出机霍尔转接板排线、工具头摄像头、喷嘴摄像头、左右涡流线圈、升降霍尔以及 2004 升降电机排线、左右热端加热组件。
¶ 步骤 2：连接线缆
依次将线缆接回 TH 板。在 TH 板上共有三种插头，根据不同的插头类型您可以使用不同的方法来连接插头。
其中：
- 1,2,3,6,8,9 这几个插头都是通过卡扣固定，您需要线将排线插入 TH 板的接口中，将线缆完全插入后再扣紧卡扣；
| 序号 | 连接对象 | 序号 | 连接对象 |
|---|---|---|---|
| 1 | 挤出接口板 - TH 板 FPC 排线 | 7 | 右涡流线圈 |
| 2 | 3513 挤出电机 | 8 | 喷嘴摄像头 |
| 3 | 挤出机霍尔转接板 | 9 | 工具头摄像头 |
| 4 | 左热端加热组件 | 10 | 热端风扇 |
| 5 | 左涡流线圈 | 11 | 右热端加热组件 |
| 6 | 升降霍尔板 |
序号1 - FPC 排线
序号2 - 3513 挤出电机
序号3 - 挤出机霍尔转接板
序号6 - 升降霍尔板
序号8 - 喷嘴摄像头
序号9 - 工具头摄像头
将工具头摄像头和喷嘴摄像头的连接线与 TH 板连接后，您可以将排线重新贴在工具头上，您可以使用镊子来辅助操作，如下图所示。
- 5,7,10 这几个插头是从正面固定，您需要将接口的金属面朝上，对齐接口后，向下压入插头。
序号5 - 左涡流线圈
序号7 - 右涡流线圈
序号10 - 热端风扇
- 序号 4,11 的位置是通过插排固定，您可以直接将插排对准插头后插入，确保插紧。
将线缆卡入理线扣：
如图箭头处有 2 个理线槽，其中下面的箭头处的大理线槽，用于收纳左热端加热组件线缆，上面箭头的小理线槽用于整理左涡流线圈插头、右涡流线圈插头和升降霍尔插头线缆。您可以将这三个插头与 TH 板重新连接后，将线缆重新卡入小理线槽中。
卡入线缆的先后顺序为：
¶ 步骤 3：安装缓冲器和 AP 板盖
- 安装缓冲器：
您可以参考这篇 Wiki 来安装缓冲器：更换 H2D 缓冲器指南
- 安装 AP 板盖：
先从靠近打印机背面的一侧扣回 AP 板盖，将箭头所示的两处均按压到位，右侧与缓冲器齐平，底部与护线盖齐平；
然后使用 H2.0 内六角扳手拧紧一颗固定螺丝（BT2.6x8）。
¶ 步骤 4：安装挤出接口板
- 将挤出接口板的插销对准 TH 板上的插槽，将挤出接口板装入 TH 板；
- 用 H1.5 内六角扳手拧紧两颗固定螺丝（M1.6x4）；
- 依次将线缆接回挤出接口板。
上图中对应位置的部件名称：
1.FPC 排线
2.2004 切换电机连接线
3.部件冷却风扇连接线（在步骤 5 中安装）；
4.左热端加热组件
5.2004 升降电机连接线
连接线缆的详细步骤如下：
- （图中4号位置的）热端加热组件与 TH 板连接时，您可以将插排对准 TH 板上的插头后插紧，然后将泡棉贴在挤出接口板上，以固定插头；
- 对于 1,2,5号位置，这几个插头都是通过卡扣固定，您需要线将排线插入挤出接口板的接口中，将线缆完全插入后再扣紧卡扣；
注意：3号位置 - 部件冷却风扇连接线将在“步骤 5”中连接。
¶ 步骤 5：安装部件冷却风扇和风道
您可以参考这篇 Wiki 中的安装步骤来安装部件冷却风扇和部件冷却风扇风道：更换 H2D 部件冷却风扇指南
¶ 如何验证成功
连接电源，打开打印机并发起打印，检查是否可以成功打印。
如果您遇到任何问题，请先回溯您的步骤并检查所有连接以重试。 如果问题仍然存在，请联系 Bambu Lab 服务团队寻求进一步帮助。
