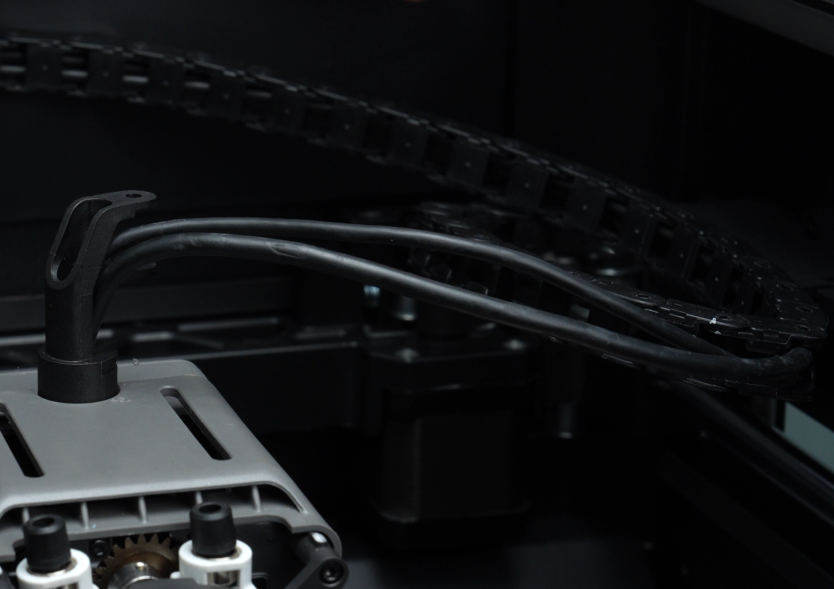

拖链组件用于连接工具头与打印机后侧,PTFE 管、USB-C 数据线和 MC-TH 通讯/电源线均安装在拖链上。
拖链组件的包含以下:
拖链(预装两个卡扣)*1

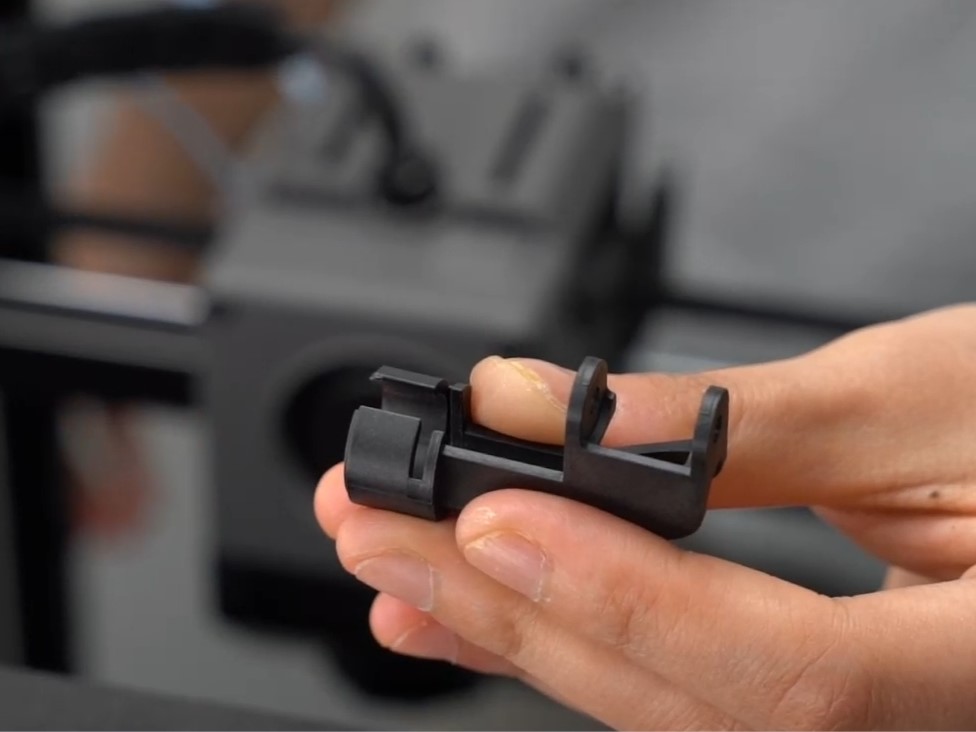

拖链支架/底座*1
拖链断裂
拖链底座损坏,无法固定
拖链更换过程不涉及任何螺丝。
重要提醒 !
在对打印机及其电子设备(包括工具头线缆)进行任何维护工作之前,请关闭打印机电源并断开电源连接,以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时,请先确认热端和热床的温度,避免在高温状态下操作,如果必须在高温状态下操作,请佩戴好隔热手套,以确保安全有效地执行维护工作。
如果您对本指南有任何疑问,请点击此处联系在线技术支持 (服务时间 9:00-21:00),我们将及时回复并为您提供所需的帮助。
为便于后续移除/安装拖链,您可以先将上排的 PTFE 管与缓冲器断开连接。

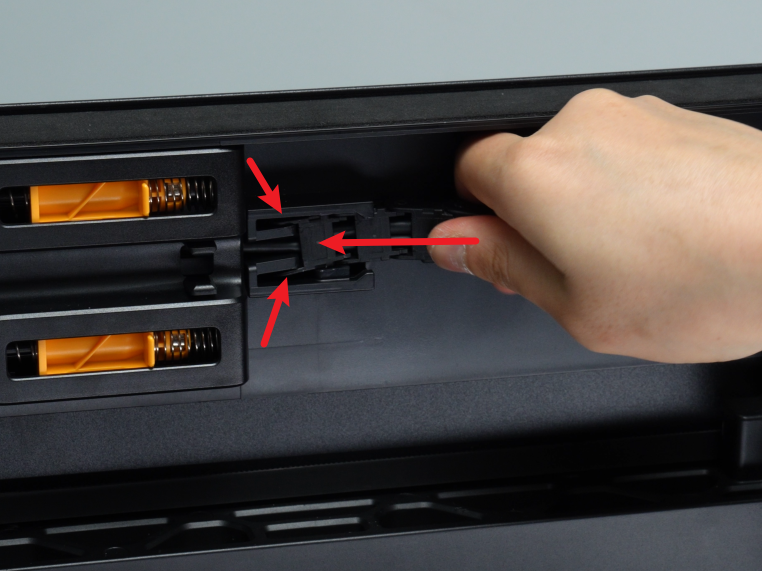

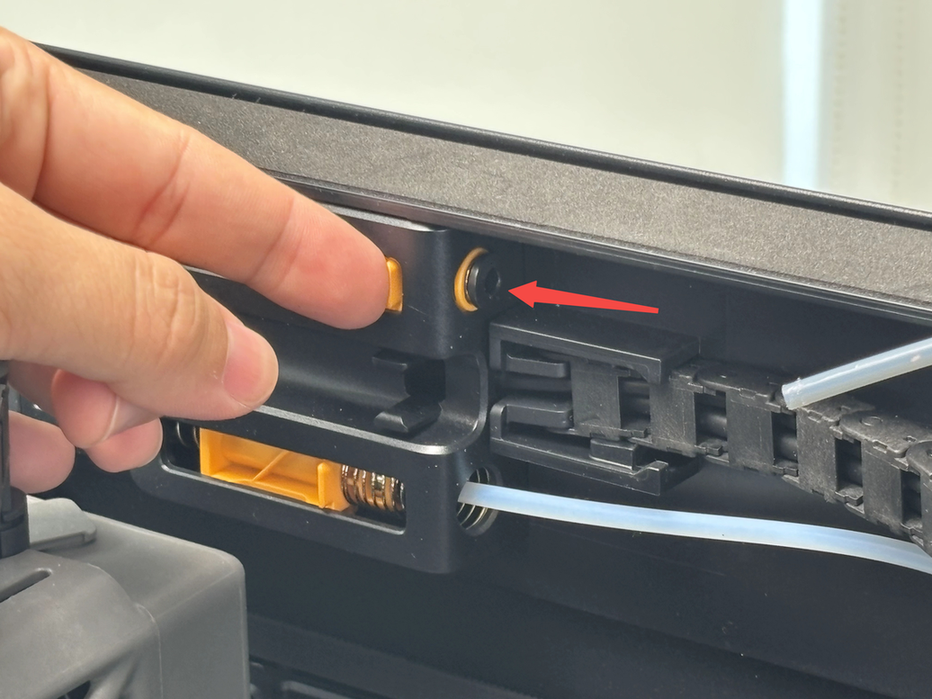

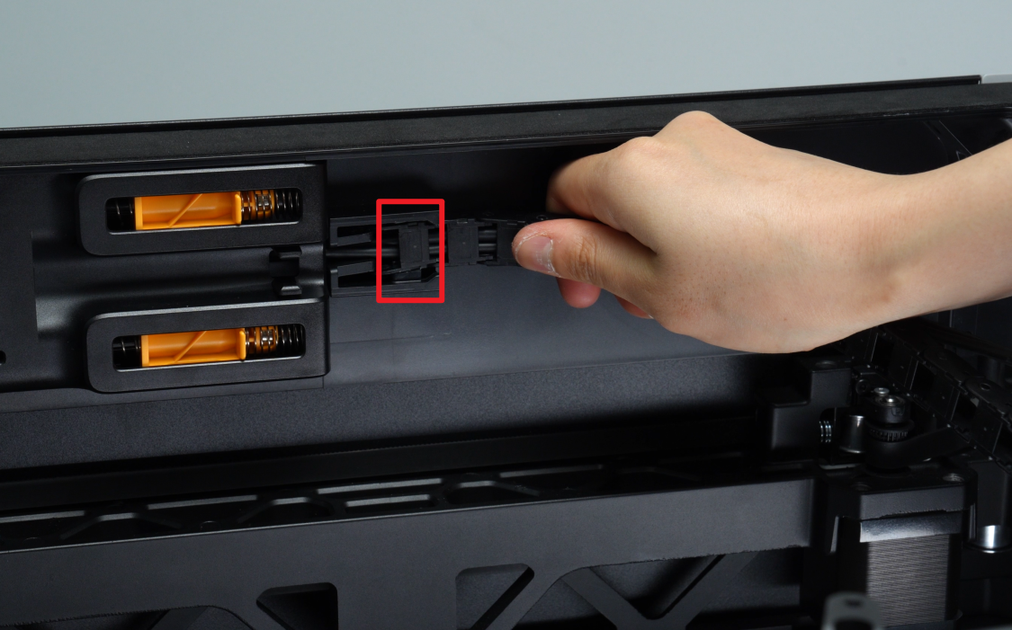

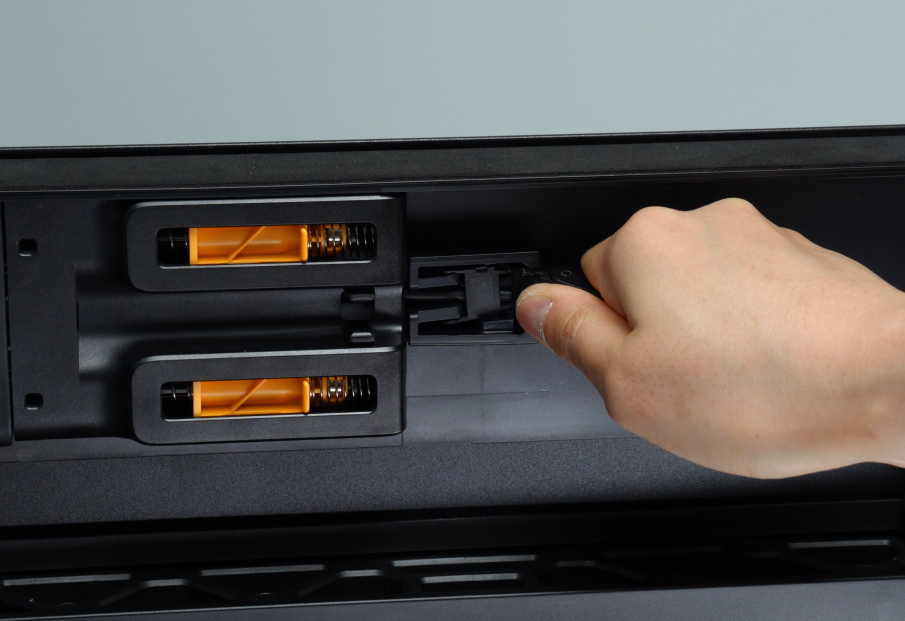

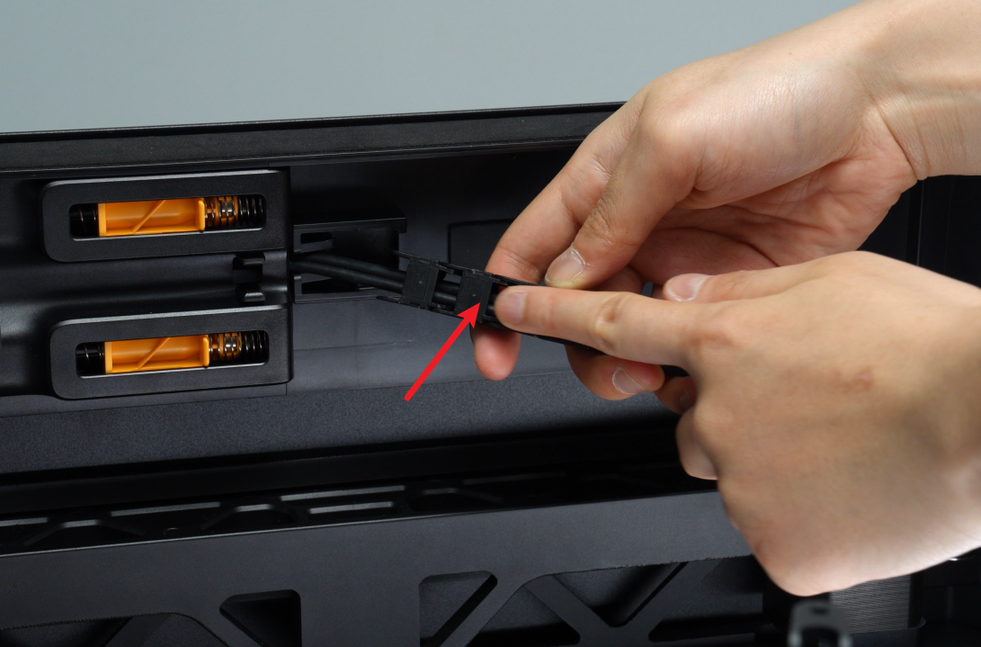

将缓冲滑块推到最右侧,然后按住气动接头,依次将两根 PTFE 管与缓冲器断开连接;

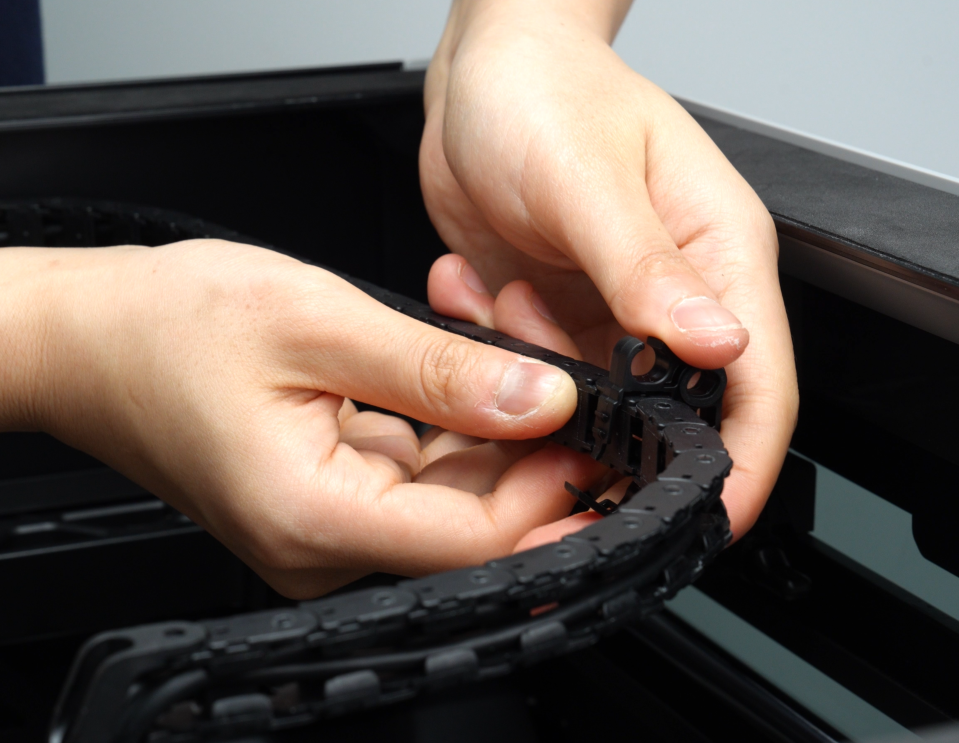

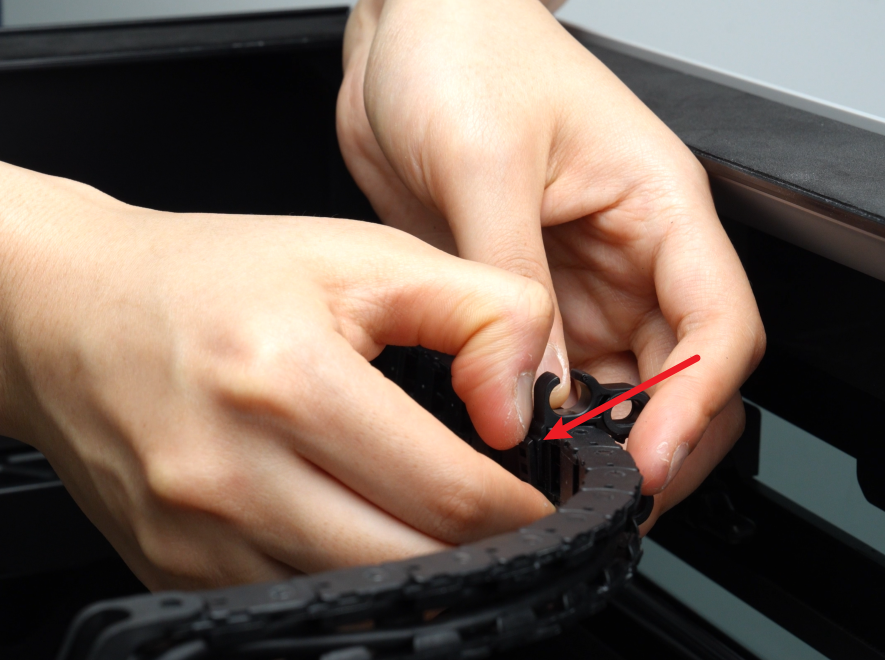

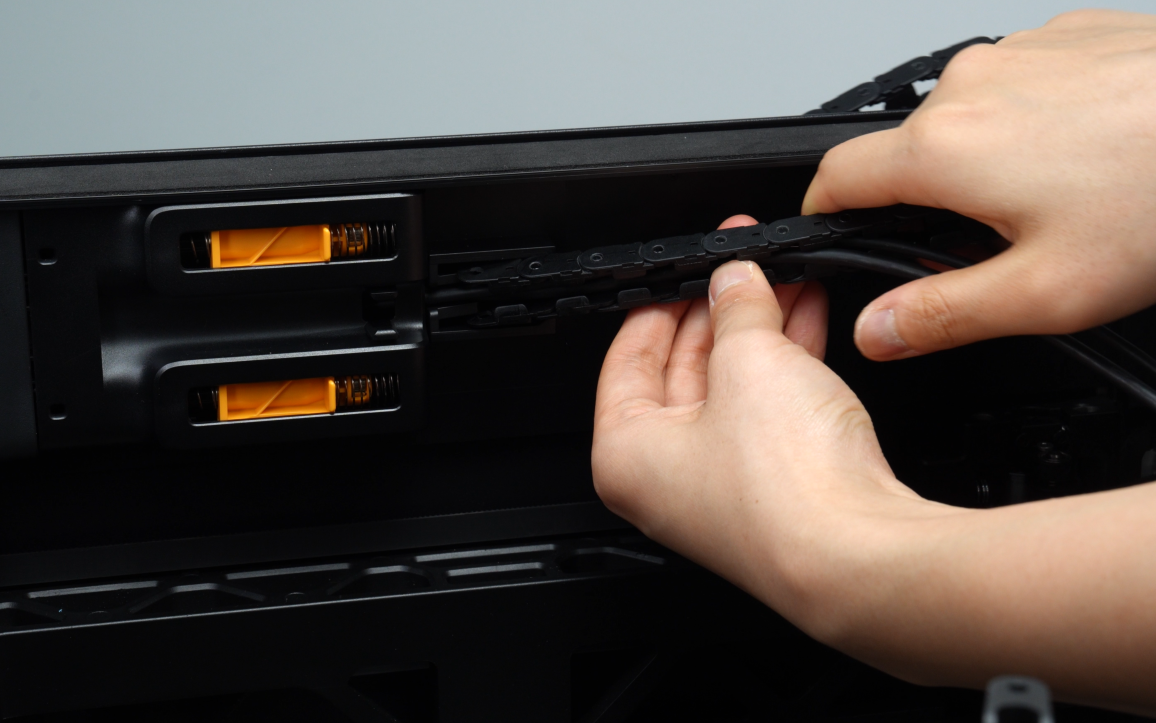

将安装在拖链上的卡扣解开,将两个卡扣从拖链上移除。
将拖链卡扣移除后,PTFE 管可保留在拖链卡扣上,下图仅用于展示移除拖链卡扣。

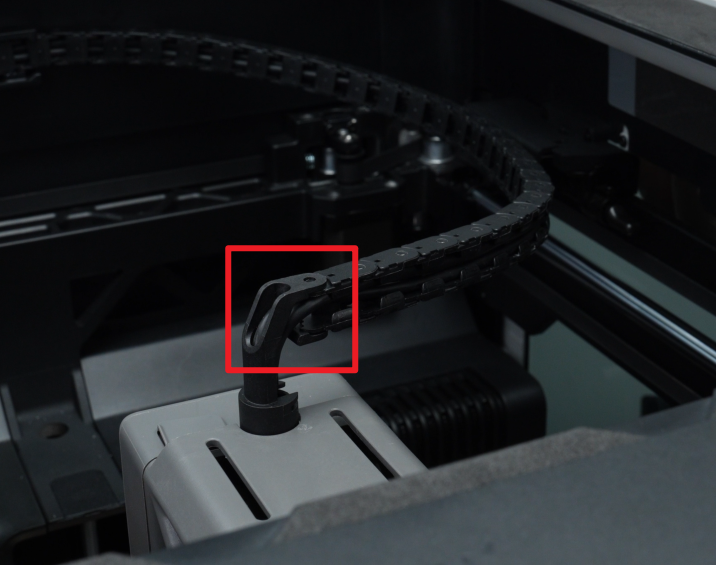

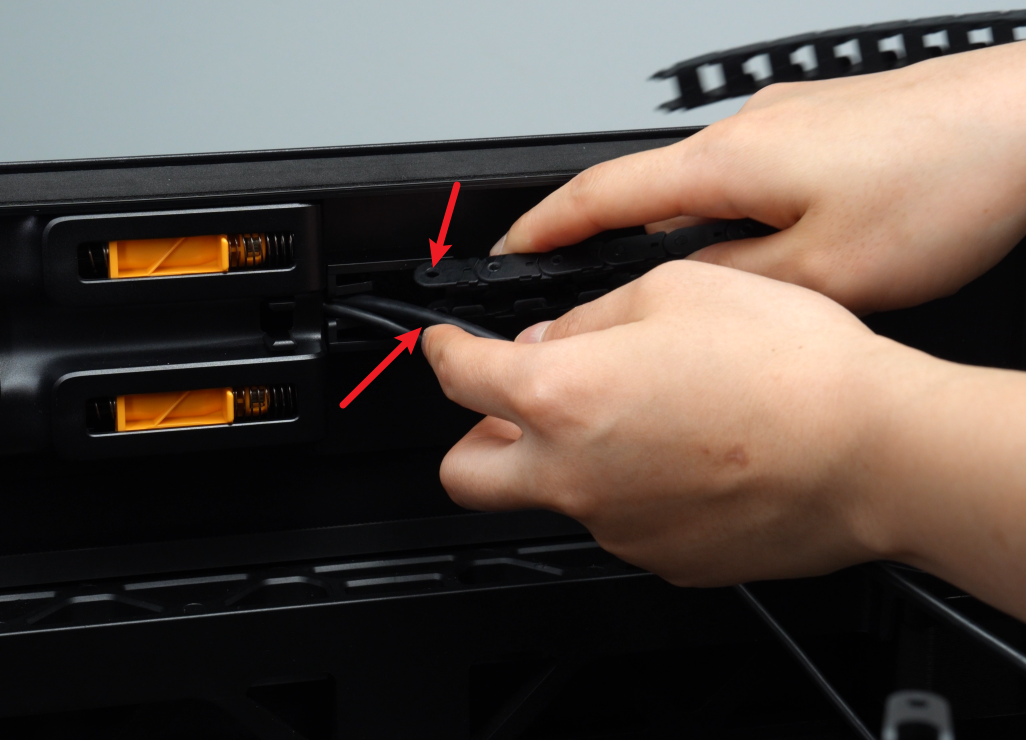

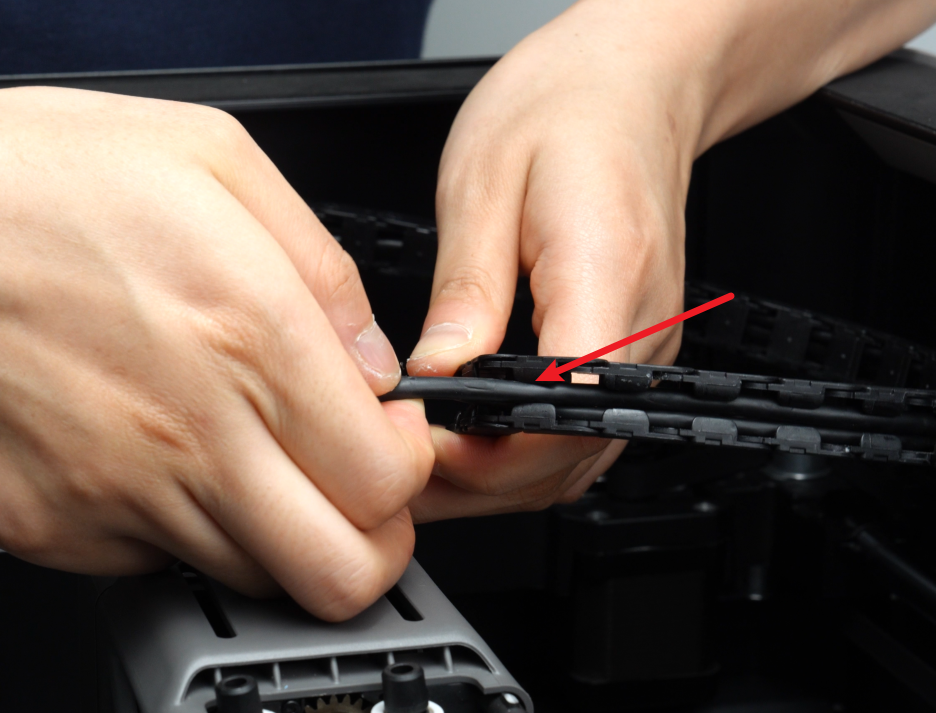

注意区分方向,拖链带圆孔的一端与上盖连接,带凸起的一端与拖链支架连接。

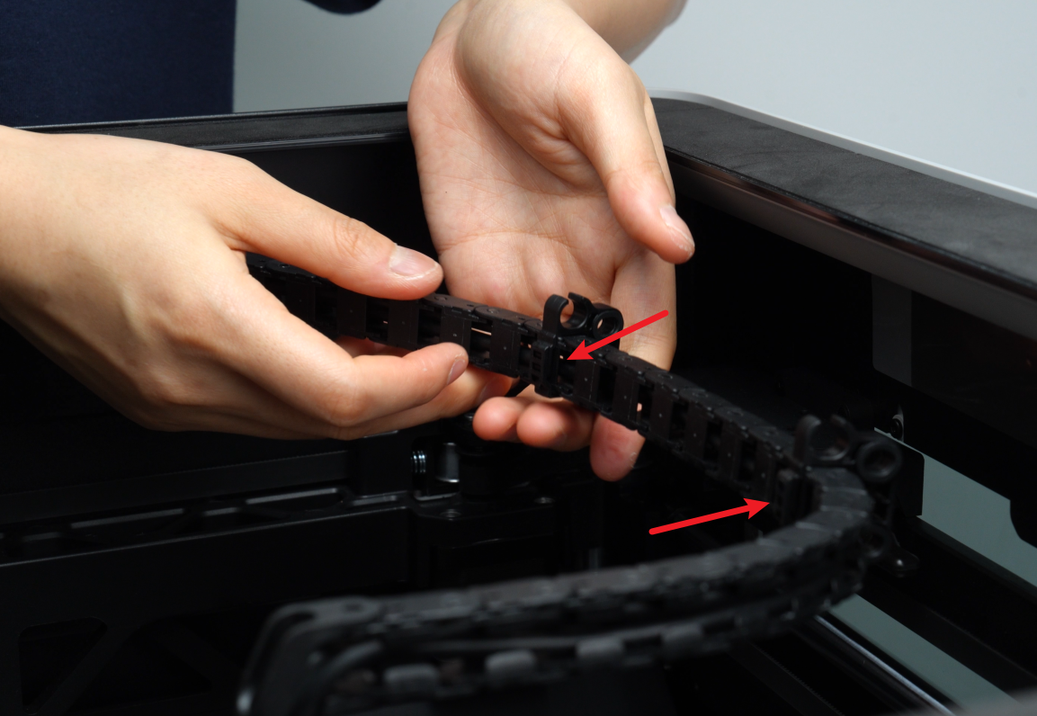

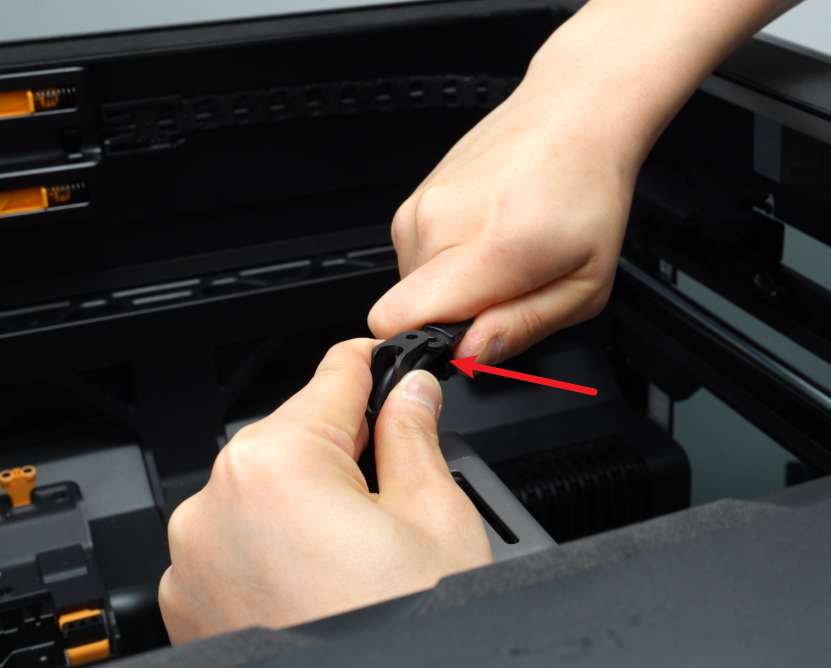

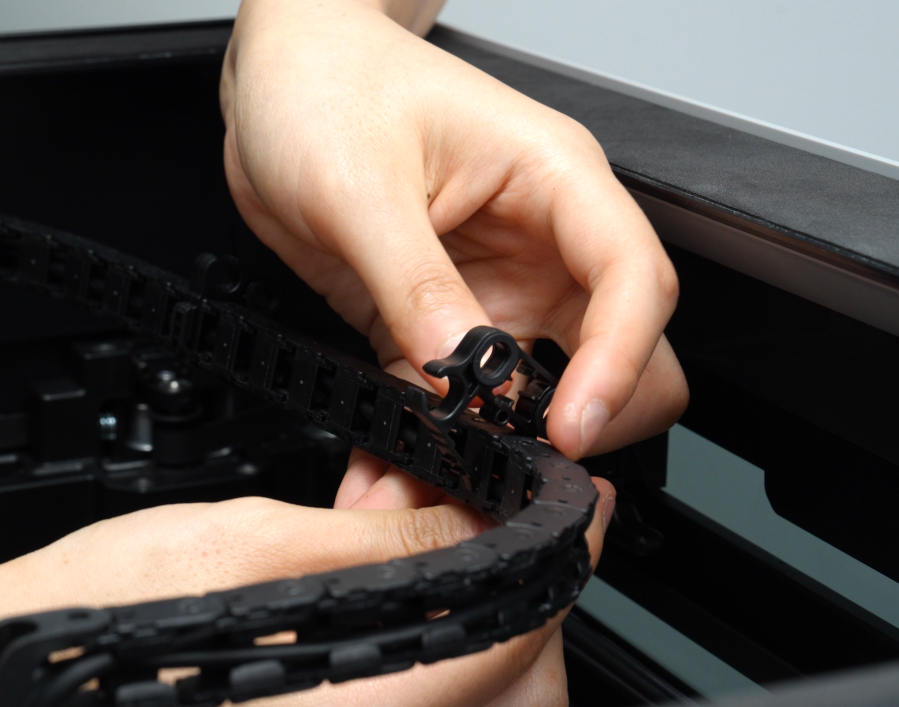

两个拖链卡扣分别安装在第 8 和第 18 节拖链上(从拖链底座一侧开始数),您可以参考下图将两个卡扣重新装在拖链上。
在移除拖链卡扣的时候,PTFE 管依然保留在拖链卡扣上,下图仅用于展示安装拖链卡扣。
将 PTFE 管重新与缓冲器连接即可。

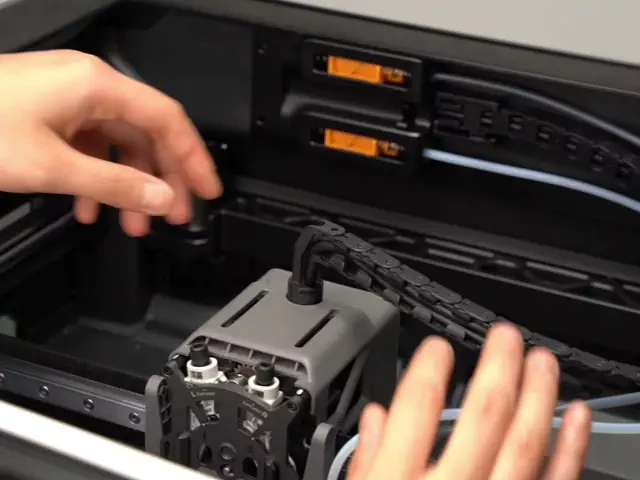

打印机正常使用中,拖链底座不易损坏,且底座难以安装。操作过程中注意避免剪坏底座。

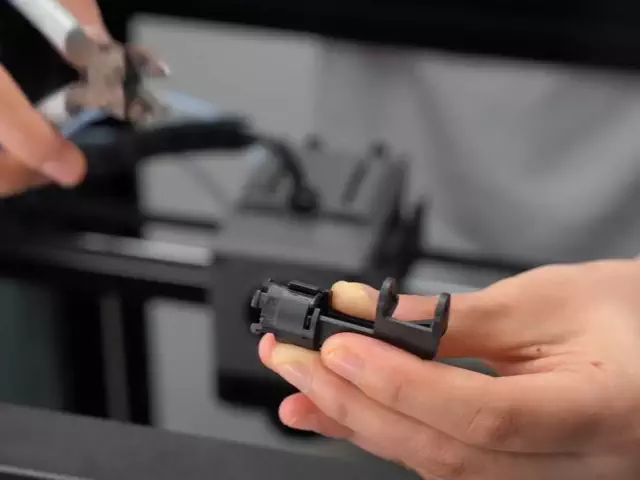

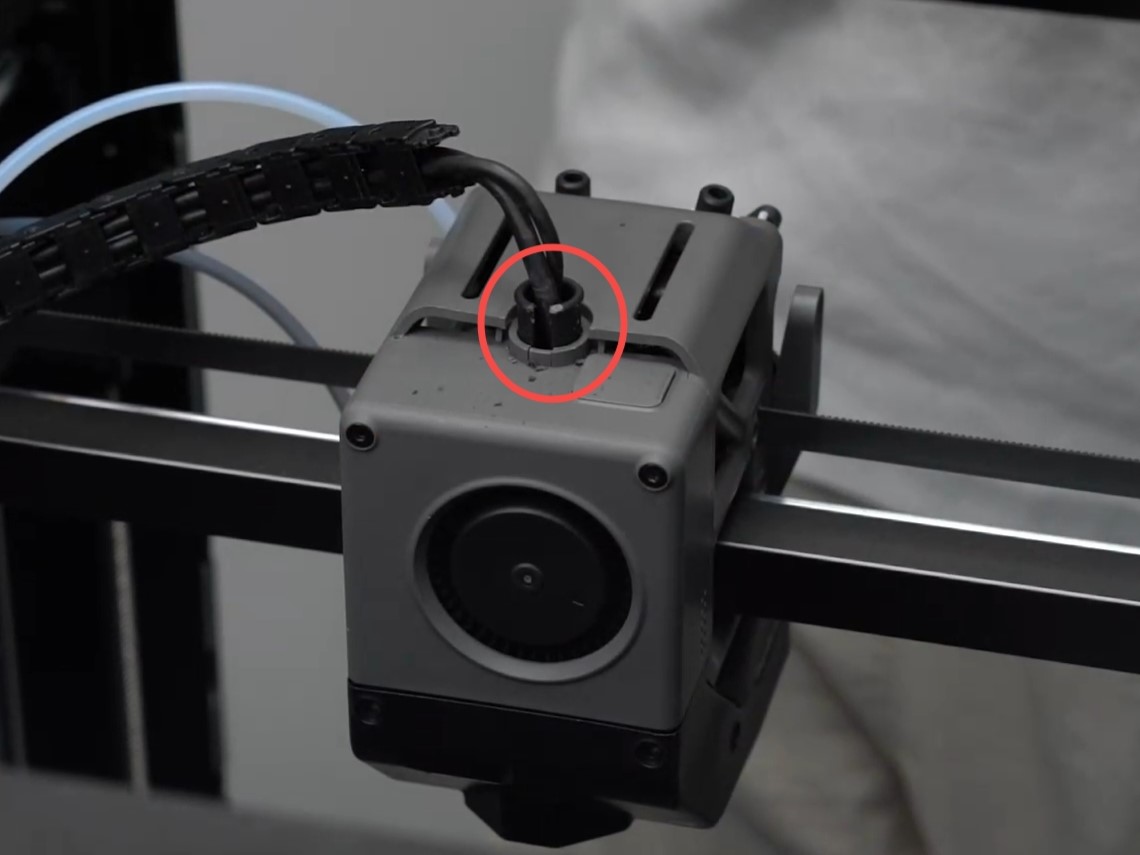

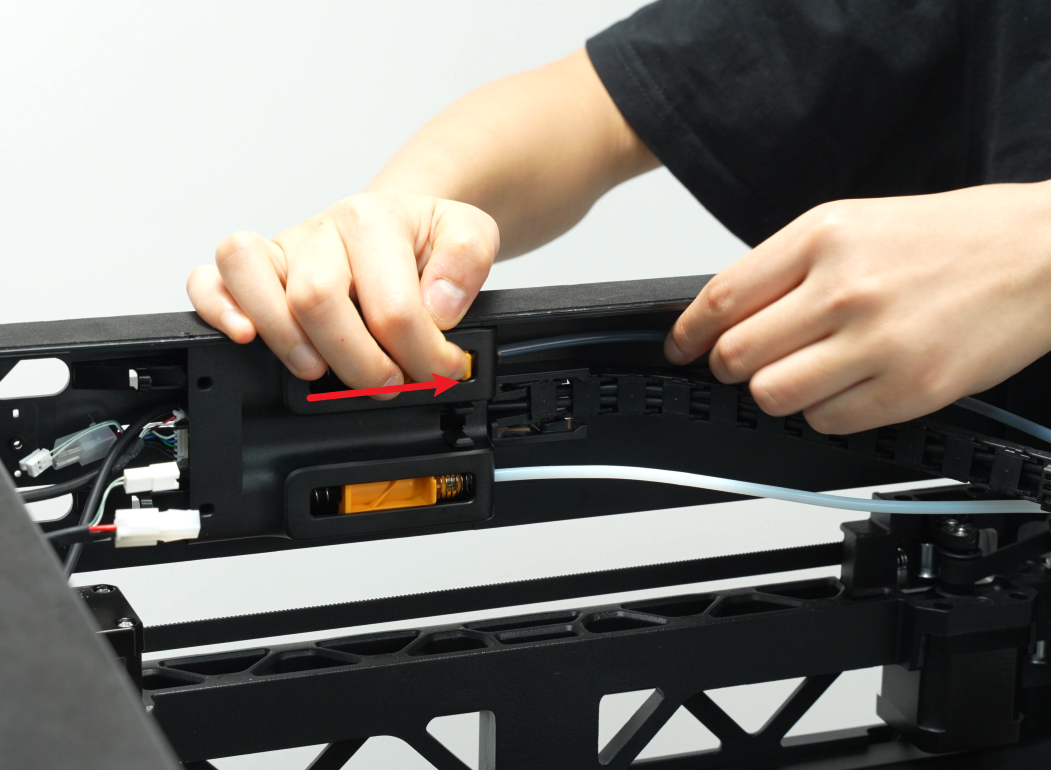

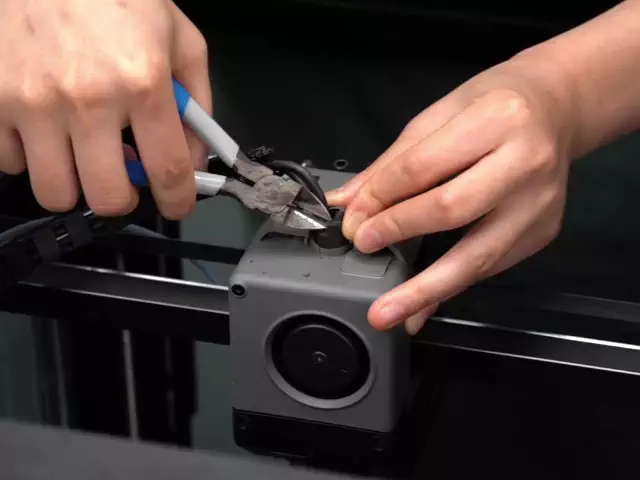

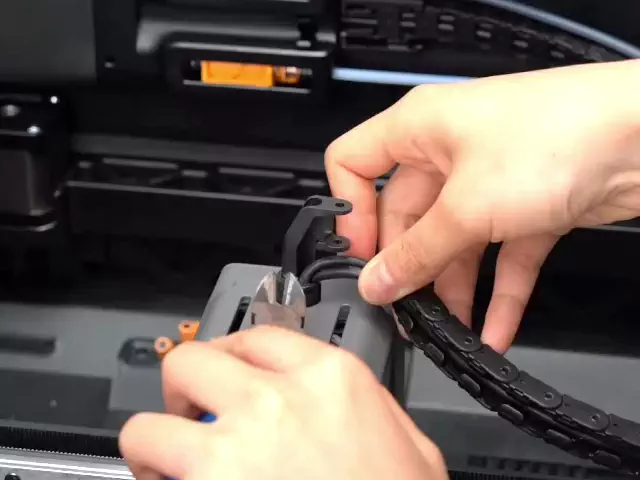

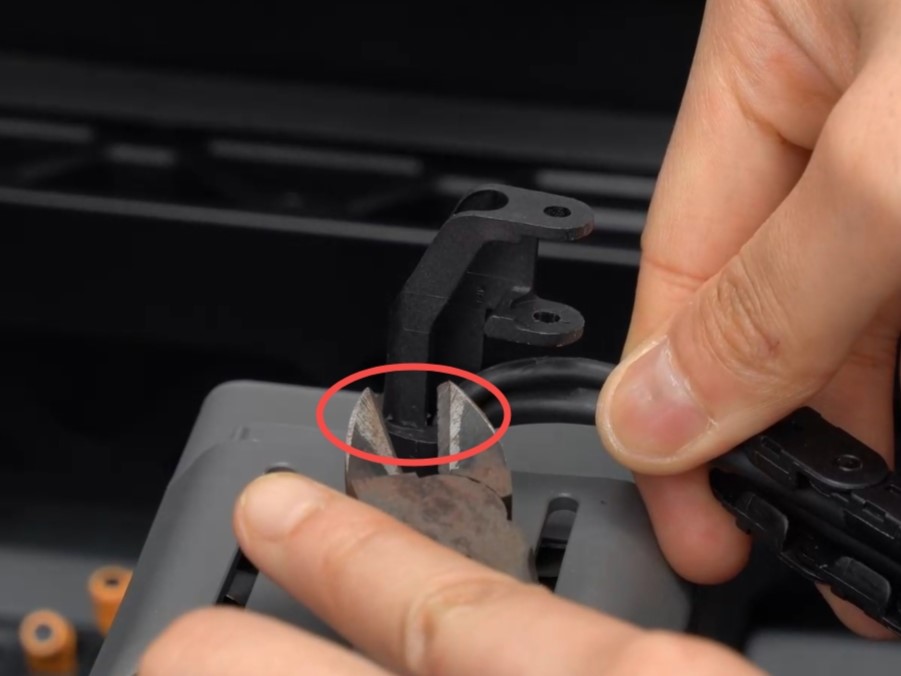

如下图所示,缓慢地剪开并拆下支架。
操作时,建议确保周围没有他人站立,或者可以用手遮挡,以防止飞溅的碎片伤人。

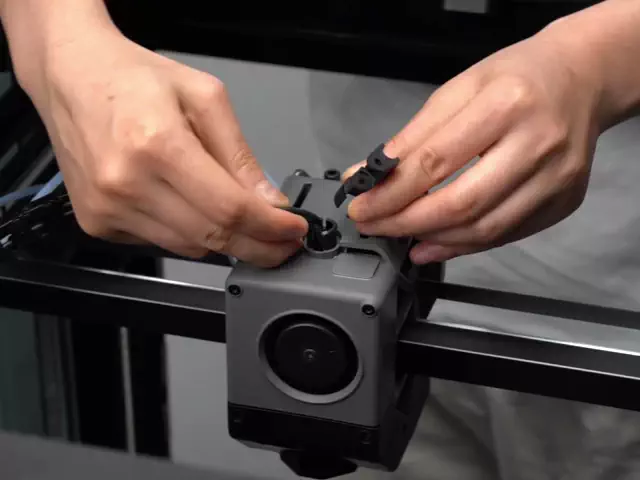

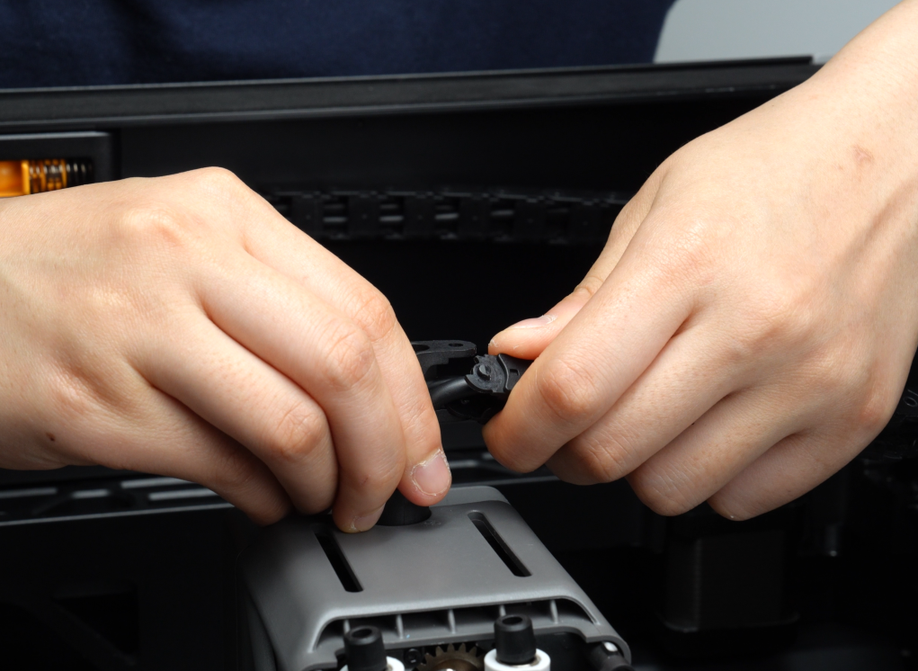

因拖链组件批次不同,部分组件的底座与支架是一体式生产的。这种情况下,需用剪钳将支架与底座分开,保留支架部分,并参考上述步骤安装。

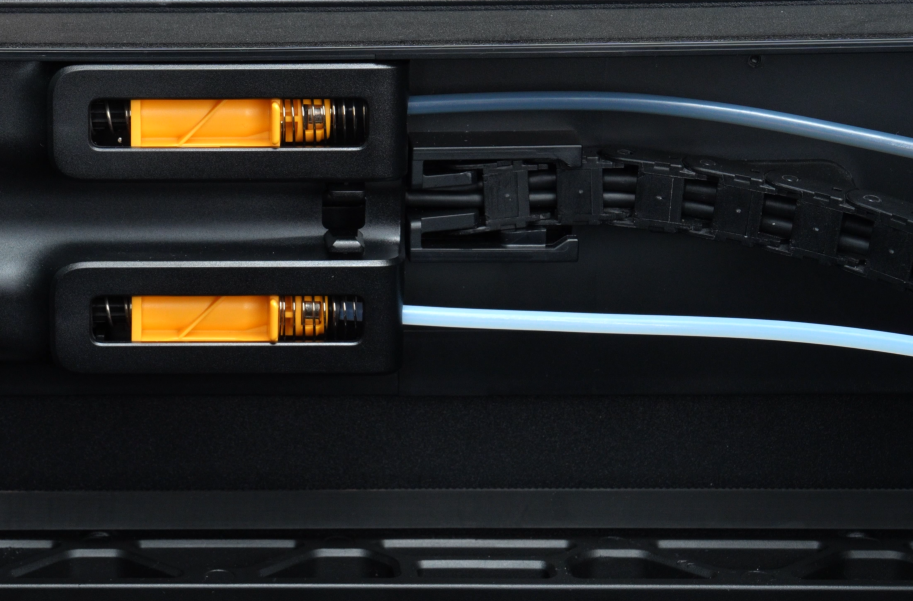

线缆和 PTFE 管均无脱落,拖链无松脱即可。
我们希望本指南能为您提供有用的信息,帮助您解决问题。
为了确保您安全有效地进行操作,如果对指南中的任何步骤有疑虑或问题,请在开始操作前联系我们的客户服务团队,我们随时乐意为您解答疑问并提供支持。
