¶ 重要提醒

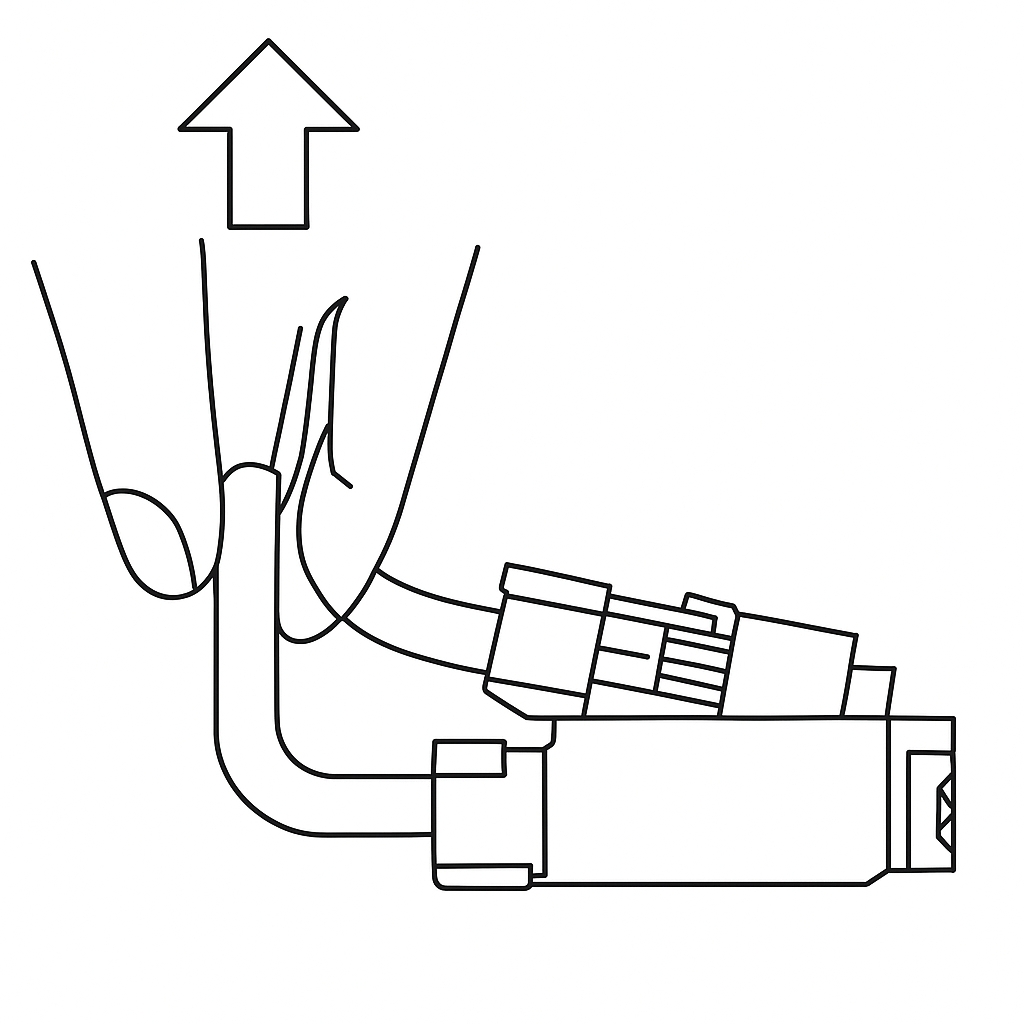

H2D挤出主板上的风扇和涡流线圈插头采用这种小型插头设计。拔出插头时，请用手握住插头根部，垂直于 PCB 面方向用力抬起以解锁插头。切勿在水平方向用力，以免损坏插头。
¶ 热端风扇
热端风扇安装在 TH 板和挤出机之间，用于给热端散热，防止耗材在热端中提前软化，从而导致堵头。热端风扇以及配件明细如下：
-
热端风扇 * 1
-
M2.5x8 螺丝 - 用于固定热端风扇 * 2
-
BT2.6x8 螺丝 - 用于固定热端风扇 * 2
¶ 所需的工具和材料
-
新的热端风扇
-
H2.0 内六角扳手
-
H1.5 内六角扳手
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请联系在线技术支持（服务时间 9:00-21:00），我们将及时回复并为您提供所需的帮助。
¶ 移除热端风扇
本指南的拆装步骤截取自完整的工具头拆装指南，实际上在更换热端风扇时，并不需要拆除PTFE管、工具头前盖以及左右喷嘴，请按需拆装。
¶ 步骤 1：移除部件冷却风扇风道
- 使用 H2.0 内六角扳手移除四颗固定螺丝（BT3x8）
- 握住部件冷却风扇风道尾部，小心向下将风道取出。
¶ 步骤 2：移除部件冷却风扇
- 使用 H2.0 内六角扳手移除四颗固定螺丝（BT3x20 方框标记，BT2.6x8 圆圈标记）。
- 撕掉插头上的醋酸胶布，拔掉插头。可将撕下的胶带留在电路板上，便于后续安装。
注意：这种类型的插头应该沿插头所在平面向上小心用力推出，而不是沿着电缆方向拉出。请按照视频中的操作进行，以避免损坏插头。
¶ 步骤 3：断开 TH 板上的连接线
依次拔掉 TH 板上的插头，具体的线缆接头及连接对象如下所示：
| 序号 | 连接对象 | 序号 | 连接对象 |
|---|---|---|---|
| 1 | 挤出接口板 - TH 板 FPC 排线 | 7 | 右涡流线圈 |
| 2 | 3513 挤出电机 | 8 | 喷嘴摄像头 |
| 3 | 挤出机霍尔转接板 | 9 | 工具头摄像头 |
| 4 | 左热端加热组件 | 10 | 热端风扇 |
| 5 | 左涡流线圈 | 11 | 右热端加热组件 |
| 6 | 升降霍尔板 |
在 TH 板上共有三种插头，根据不同的插头类型您可以使用不同的方法来断开。
其中：
-
1,2,3,6,8,9 这几个插头都是通过卡扣固定，您需要先扣开接口上的卡扣，然后将线缆取出；
-
5,7,10 这几个插头是从正面固定，您需要沿着接口所在的平面推出；
-
4,11 是通过插排固定，您可以直接往外拔出即可。
- 注：4 - 左热端加热组件在“步骤 2”中已经移除。
断开 TH 板上连接线的详细步骤如下：
- 先将右热端加热组件的连接线拔出，然后扣开挤出机霍尔转接板接口上的线扣，将线缆抽出；
- 先使用镊子剥离工具头摄像头和喷嘴摄像头 FPC 排线的背胶，然后扣开接头处的线扣，将工具头摄像头和喷嘴摄像头 FPC 线抽出；
- 如图箭头处有 2 个理线槽，其中下面的箭头处的大理线槽，用于收纳左热端加热组件线缆，上面箭头的小理线槽用于整理左涡流线圈插头、右涡流线圈插头和升降霍尔插头线缆，在拔这 3 个小插头之前，需要先将 2 个线槽里的线依次抽出来，以增加线缆长度，便于拔插头。
抽出线缆的先后顺序为：
- 最后您可以扣开 FPC 接口和 3513 挤出电机接口的卡扣，将 FPC 线缆取下后放置在桌面上（请保存好，后续将会安装该 FPC 排线），然后将 3513 挤出电机连接线从卡扣中取出。
¶ 步骤 4：移除 TH 板
为便于移除热端风扇，您仅需将 TH 板从工具头上取出，而无需将 MC-TH 线缆和 USB-C 数据线从拖链中取出。
¶ 步骤 5：移除热端风扇
确认喷嘴相机 FPC 排线没有粘住升降电机后盖后，借助镊子撬开升降电机后盖。
使用 H2.0 内六角扳手移除两颗固定螺丝（M2.5x8），这2颗螺丝位于塑料中框槽的内部，需按照图示的方向插入螺丝刀拧出，这里强烈建议使用刀头具有磁性的螺丝刀。
检查走线槽，确保没有线缆卡住后（重要），捏住热端风扇的下部分，往后推出热端风扇。
¶ 安装热端风扇
¶ 步骤 1：安装热端风扇
整理线缆，将升降电机排线从风扇支架的洞中穿出，其他线缆全部拨开，不要被压住，强烈建议装好热端风扇之后先依次确认每根线缆未被压住后，再锁入螺丝。
从上至下，从左至右，需要依次检查的线缆包括：切换电机、挤出电机、挤出机霍尔转接板排线、工具头摄像头、喷嘴摄像头、左右涡流线圈、升降霍尔以及升降电机排线（最后一个从电机转子后方的洞中穿出）
使用 H2.0 内六角扳手拧紧两颗固定螺丝（M2.5x8），并扣上升降电机盖。
¶ 步骤 2：安装 TH 板
- 将新的 TH 板与 MC-TH 转接线连接，并将线缆扣入拖链中，然后将拖链与上盖连接；
- 先将 USB-C 数据线与 TH 板连接；
注意：T 字朝外！！
- 转动拖链底座，将缺口与工具头中框上的缺口对齐，将 MC-TH 线缆和 USB-C 数据线扣入拖链底座和工具头中框。您可以先将较细的线缆（USB-C 线）先卡入，然后再卡入较粗的线缆（MC-TH 线）；
- 将拖链与拖链底座重新连接，并将卡扣扣回拖链上（分别安装在第 8 和第 18 节拖链上 —— 从工具头开始数）；
- 将 TH 板对准工具头上的螺丝孔位，使用 H2.0 内六角扳手拧紧两颗固定螺丝（BT2.6x8）。
在拧紧螺丝前请检查是否有线缆被压在 TH 板下面！
从上至下，从左至右，需要依次检查的线缆包括：2004 切换电机、3513 挤出电机、热端风扇、挤出接口板插头、挤出机霍尔转接板排线、工具头摄像头、喷嘴摄像头、左右涡流线圈、升降霍尔以及 2004 升降电机排线、左右热端加热组件。
¶ 步骤 3：连接线缆
依次将线缆接回 TH 板。在 TH 板上共有三种插头，根据不同的插头类型您可以使用不同的方法来连接插头。
| 序号 | 连接对象 | 序号 | 连接对象 |
|---|---|---|---|
| 1 | 挤出接口板 - TH 板 FPC 排线 | 7 | 右涡流线圈 |
| 2 | 3513 挤出电机 | 8 | 喷嘴摄像头 |
| 3 | 挤出机霍尔转接板 | 9 | 工具头摄像头 |
| 4 | 左热端加热组件 | 10 | 热端风扇 |
| 5 | 左涡流线圈 | 11 | 右热端加热组件 |
| 6 | 升降霍尔板 |
其中：
- 1,2,3,6,8,9 这几个插头都是通过卡扣固定，您需要线将排线插入 TH 板的接口中，将线缆完全插入后再扣紧卡扣；
1 - FPC 排线
2 - 3513 挤出电机
3 - 挤出机霍尔转接板
6 - 升降霍尔板
8 - 喷嘴摄像头
9 - 工具头摄像头
将工具头摄像头和喷嘴摄像头的连接线与 TH 板连接后，您可以将排线重新贴在工具头上，您可以使用镊子来辅助操作。
- 5,7,10 这几个插头是从正面固定，您需要将接口的金属面朝上，对齐接口后，向下压入插头。
10 - 热端风扇
5 - 左涡流线圈
7 - 右涡流线圈
- 4,11 是通过插排固定，您可以直接将插排对准插头后插入，确保插紧。
将线缆卡入理线扣：
如图箭头处有 2 个理线槽，其中下面的箭头处的大理线槽，用于收纳左热端加热组件线缆，上面箭头的小理线槽用于整理左涡流线圈插头、右涡流线圈插头和升降霍尔插头线缆。您可以将这三个插头与 TH 板重新连接后，将线缆重新卡入小理线槽中。
卡入线缆的先后顺序为：
¶ 步骤 4：安装部件冷却风扇
- 金属面朝上，对齐接口后，向下压入部件冷却风扇插头，并贴回醋酸胶布。
- 对准螺丝孔，盖回部件冷却风扇，拧入 4 颗固定螺丝。（BT3x20 方框标记，BT2.6x8 圆圈标记）
¶ 步骤 5：安装部件冷却风扇风道
- 左热端加热组件线缆需要安装在理线槽中，在安装风道前，先将加热组件线缆压入理线槽，避免风道压住线缆。
- 先安装前1/4风道，这样可以使后半部分风道更容易倾斜，从而避开喷嘴摄像头的干涉。然后抓住后半部分风道向上推入。
- 推入后，再分别往外掰风道的两侧，将风道的两侧卡在工具头上，然后将风道用力往上卡紧。
- 接下来往前推入前部分风道的顶部，使其完全贴合，不留缝隙。
- 使用 H2.0 内六角扳手拧紧四颗固定螺丝（BT3x8）
¶ 如何验证成功
连接电源，打开打印机并发起打印，检查是否可以成功打印。
¶ 结束语
我们希望本指南能为您提供有用的信息，帮助您解决问题。
如果本指南未解决您的问题，请联系在线技术支持（服务时间 9:00-21:00），我们随时准备为您解答疑问并提供帮助。
如果您对本篇 Wiki 有任何建议或反馈，欢迎在评论区留言，感谢您的支持与关注！
