¶ MC 板
MC 板的备件包含如下：
-
MC 板 * 1
-
螺丝BT2x5 *6 - 用于固定 MC 板
¶ 何时更换
-
正常供电情况下， 主控板工作指示灯不闪烁；
-
连接器损坏，有明显的元器件损坏；
-
拓竹服务团队通过日志文件确认是主控板关联问题。
¶ 所需的工具和材料
-
新的 MC 板
-
H2.0 内六角扳手
-
H1.5 内六角扳手
拆装过程中所涉及的螺丝规格和数量：
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请联系在线技术支持（服务时间 9:00-21:00），我们将及时回复并为您提供所需的帮助。
¶ 移除 MC 板
¶ 步骤 1：移除背板
参考打印机背板的相关内容，移除打印机的背板。
¶ 步骤 2：移除废料滑梯
参考 废料滑梯 的相关内容，移除废料滑梯。
¶ 步骤 3：移除 MC 板
- 从理线卡扣中取出这一捆线缆，以便为后续拔插头提供操作空间。
 |
 |
- 断开MC板上正面的所有连接线。请注意，有些插头采用卡扣结构，需先按压插座上方的卡扣解锁插头才能拔出。具体需要解锁卡扣的插头，参考下图。
 |
 |
另外，为了防止运输过程中插头松动，散热片下方的三个步进电机插头使用电子硅胶进行了加固。你需要先使用尖锐的工具，如镊子，在插头周围的胶水上划一道口子，然后再拔出插头。
-
使用 H1.5 内六角扳手移除 6 颗固定螺丝，将 MC 板从内衬中取出。请注意，MC板的背面还有一个为拔掉的MC板电源输入插头，请勿用力拉扯
-
拔掉MC背面的电源插头。
 |
 |
¶ 安装 MC 板
¶ 步骤 1：安装 MC 板
- 插入MC背面的电源插头。
 |
 |
- 将新的MC板对准内衬上的小孔，然后使用H1.5内六角扳手拧紧6颗螺丝。
请注意，在锁紧螺丝之前，一定要检查MC板的上下左右处没有压住后续需插入的插头，以免需要返工。
 |
 |
- 参考下图，依次将线缆重新连接至 MC 板上，并整理线缆。
 |
 |
| 序号 | 部件或功能描述 | 备注 | 序号 | 部件或功能描述 | 备注 | 序号 | 部件或功能描述 | 备注 |
|---|---|---|---|---|---|---|---|---|
| 1 | 机箱内部的4pin接口 | 13 | 腔体外排风扇 | 25 | 过滤切换风门舵机 | |||
| 2 | TH板通信 | 14 | 空闲 | 暂未使用 | 26 | 自动排气格栅舵机 | ||
| 3 | TH供电 | 15 | 顶部玻璃或顶部防护板霍尔板 | 27 | 腔温加热器NTC | |||
| 4 | AP供电 | 16 | 前门霍尔板 | 28 | 腔体加热循环风扇 | |||
| 5 | 打印机背面的4pin接口 | 17 | 左侧板霍尔板 | 29 | 急停按键插入&在位检测霍尔 | |||
| 6 | 缓冲器 | 18 | MC板散热风扇 | 30 | 内置气泵接口 | 非激光版本（无内置气泵）时，空置 | ||
| 7 | MC供电输入源 | 在MC板的背面 | 19 | 右侧板霍尔板 | 31 | 空闲 | 暂未使用 | |
| 8 | 空闲 | 暂未使用 | 20 | 顶部自动风门电机 | 32 | 空闲 | 暂未使用 | |
| 9 | 腔温NTC | 21 | 启动/暂停按钮 | A | A轴电机接口 | 左边的电机 (从后背板往前看) | ||
| 10 | AP通信 | 22 | 火焰传感器 | B | B轴电机接口 | 右边的电机 (从后背板往前看) | ||
| 11 | 辅助部件冷却风扇 | 23 | 喷嘴偏移校准传感器 | Z | Z轴电机接口 | |||
| 12 | AC控制板 | 24 | 热床NTC&RGB |
- 再次根据上述表格重新依次检查是否有遗漏的插头。如有遗漏，请务必插回。
 |
 |
非激光版本（无内置气泵）H2D 有5个插座空闲，激光版本（有内置气泵）有4个插座空闲。
以非激光版本的H2D为例：
Z电机安装在底座上，而AB电机则位于XY平面。如果你不确定AB和Z三个电机的插头，可以稍微拉动一下电缆，观察哪个电机的电缆会有晃动。例如，拉动某个插头时，如果连接A电机的电缆有晃动，就说明该电机是A电机，B电机和Z电机的判断方法也是类似的。
温馨提示： 确保插头连接的准确性和稳定性。
 |
 |
¶ 步骤 2：安装废料滑梯
参考 废料滑梯 的相关内容，安装废料滑梯。
¶ 步骤 3：安装背板
参考打印机背板的相关内容，安装打印机的背板。
¶ 如何验证成功

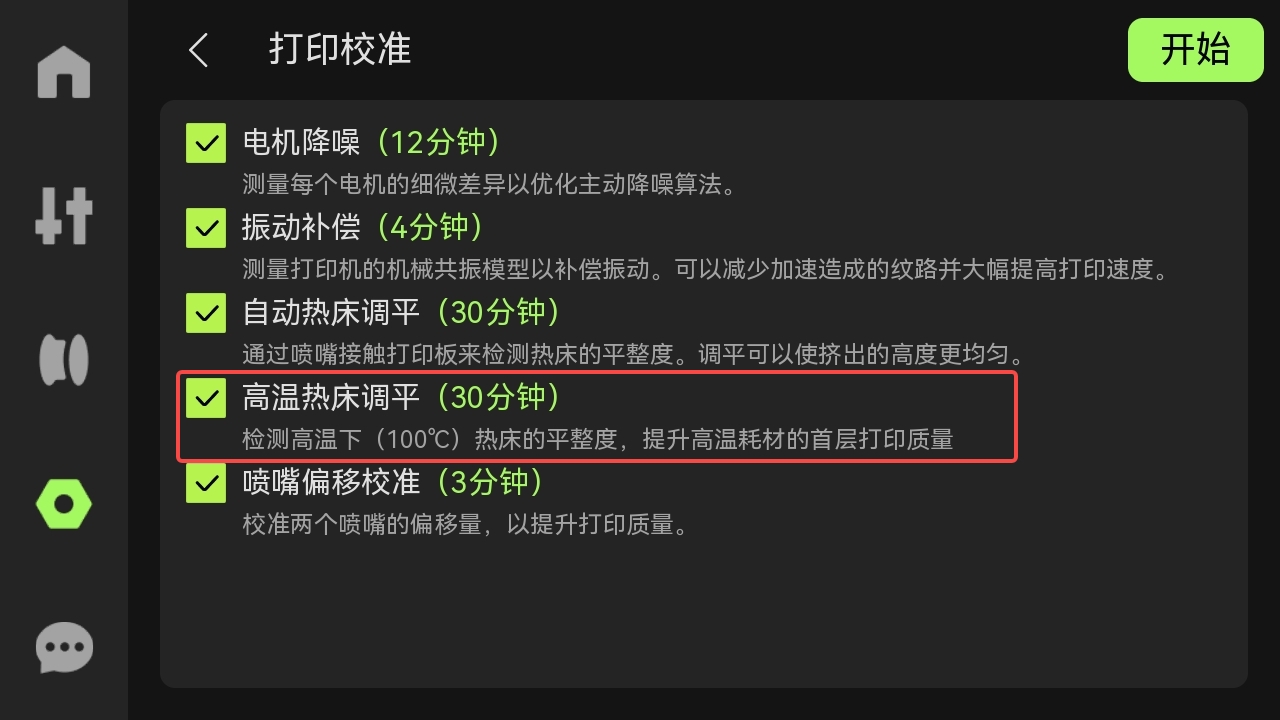

接上打印机电源，开启打印机，在屏幕上操作，运行设备自检流程，如自检通过，说明操作成功。
否则，请再次检查所有连接并重试。如果仍然不行，请联系 Bambu Lab 服务团队寻求进一步帮助。
