¶ 喷嘴偏移校准传感器
喷嘴偏移校准传感器安装在热床的后方。
喷嘴偏移校准传感器的备件包含如下：
-
喷嘴偏移校准传感器 * 1
-
喷嘴偏移校准传感器连接线 * 1
-
M2x5 - 用于固定喷嘴偏移校准传感器 * 2
¶ 所需的工具和材料
-
新的喷嘴偏移校准传感器
-
H1.5 内六角扳手
-
H2.0 内六角扳手（仅在更换喷嘴偏移校准传感器连接线时需要）
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击此处联系在线技术支持 （服务时间 9:00-21:00），我们将及时回复并为您提供所需的帮助。
¶ 更换喷嘴偏移校准传感器
¶ 移除喷嘴偏移校准传感器

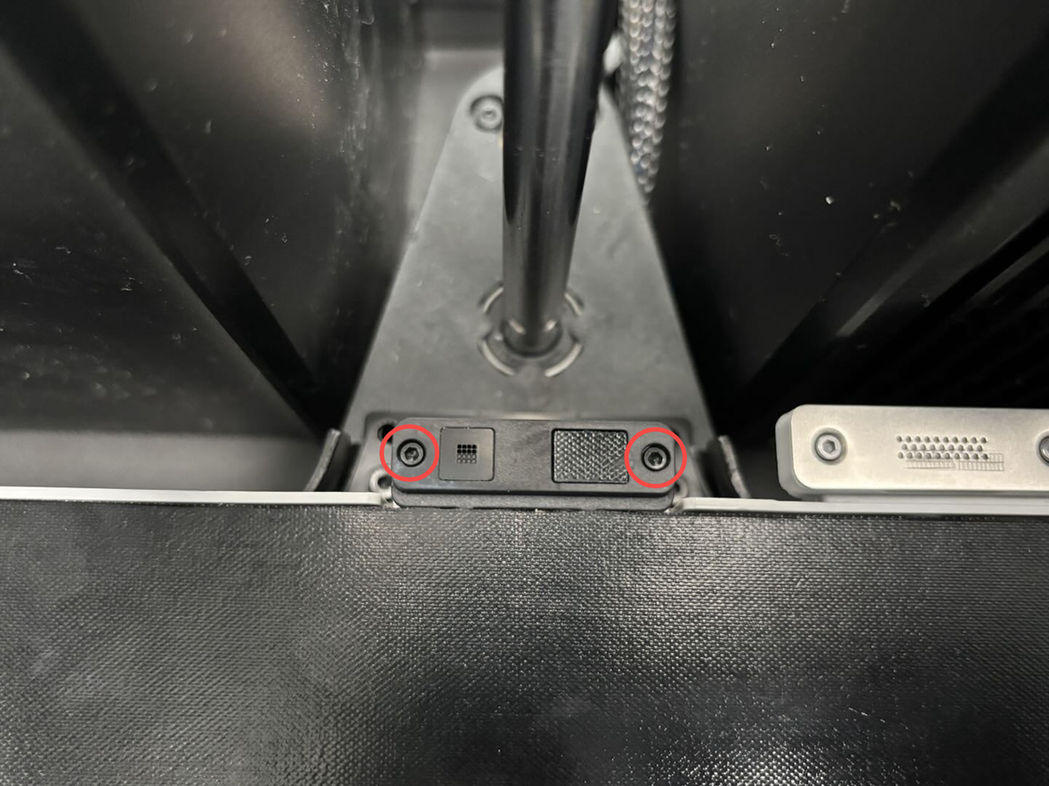

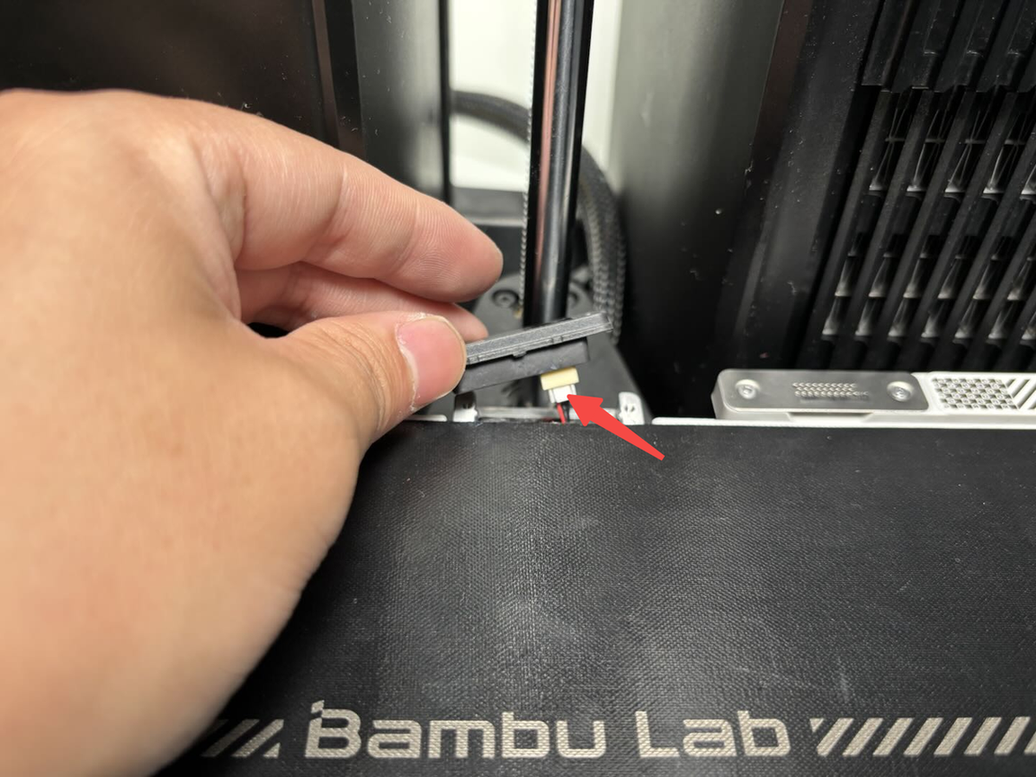

使用 H1.5 内六角扳手移除两颗喷嘴偏移校准线圈的固定螺丝（M2x5），然后向上提起校准线圈，断开连接线。
 |
 |
¶ 安装喷嘴偏移校准传感器

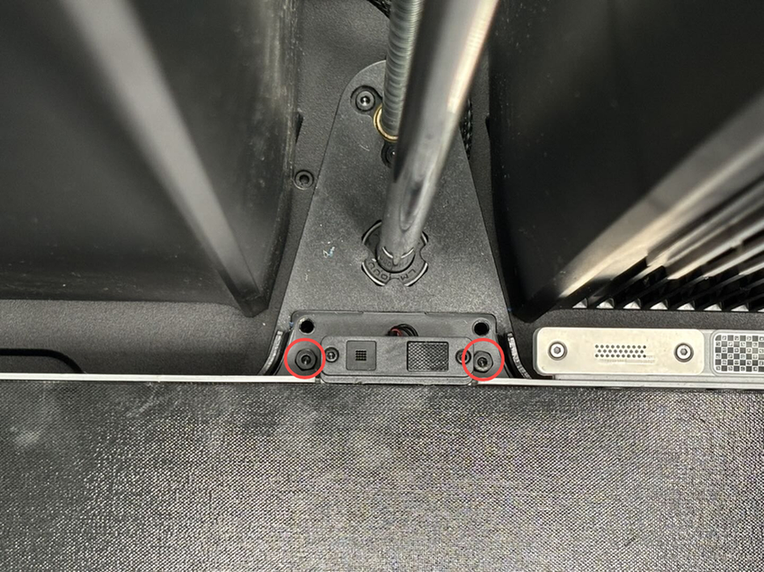

将喷嘴偏移校准线圈与热床连接线连接，并使用 H1.5 内六角扳手拧紧两颗喷嘴偏移校准线圈的螺丝（M2x5）。
 |
 |
¶ 更换喷嘴偏移校准传感器连接线
¶ 移除喷嘴偏移校准传感器连接线
¶ 步骤 1：移除热床
您可以参考 更换 H2D 热床组件中的步骤，移除热床，并移除喷嘴偏移校准传感器。
¶ 步骤 2：移除喷嘴偏移校准传感器连接线

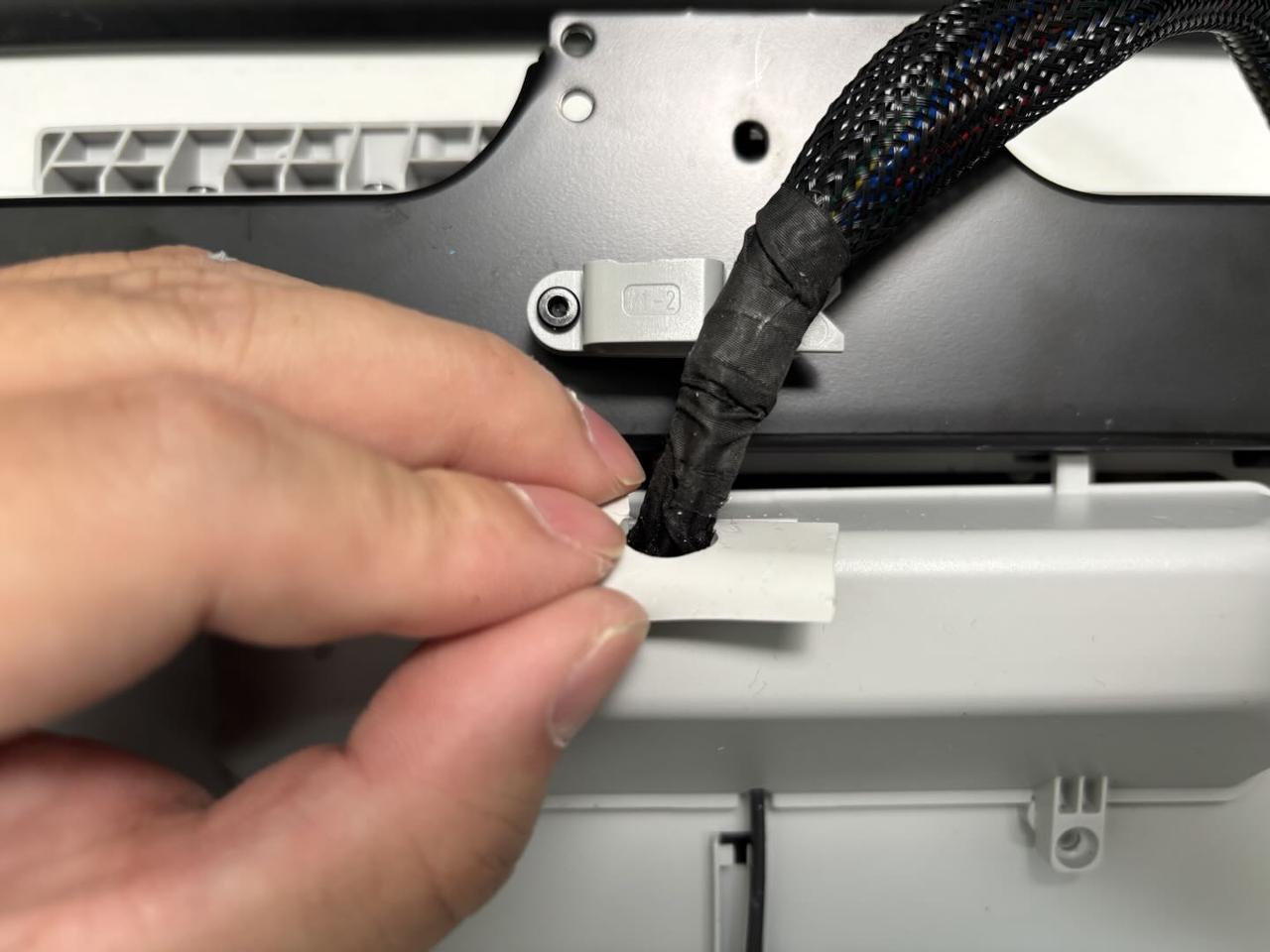

- 将热床翻转，使用 H2.0 内六角扳手移除线盖固定螺丝（BT3x8），热床线盖上有一个小硅胶，您可以先取出硅胶后再移除热床线盖，然后使用 H2.0 内六角扳手，移除一颗热床线扣固定螺丝（ST3x12），将热床线缆从线扣中取出，最后将套管两端的胶布撕开；
 |
 |

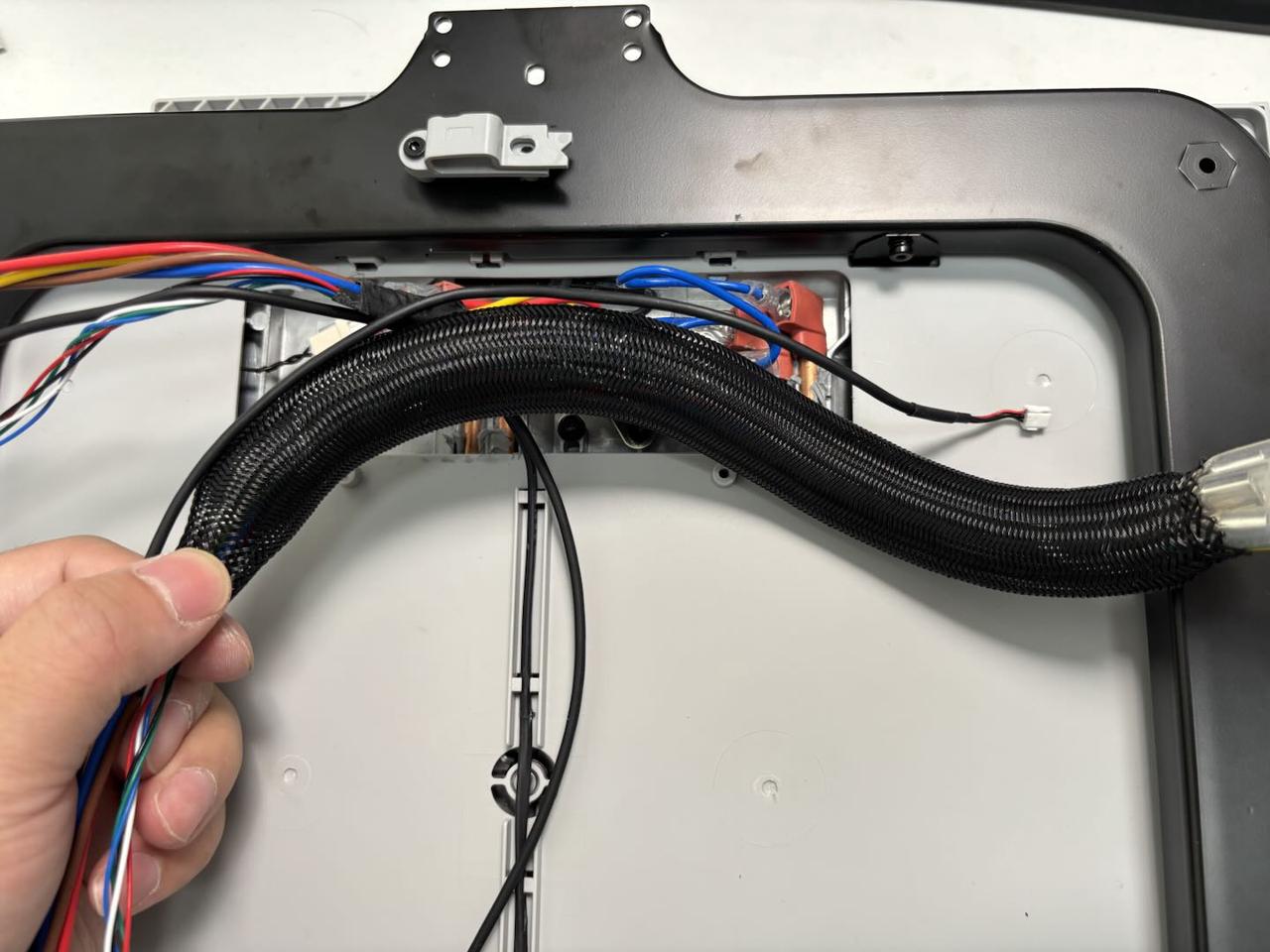

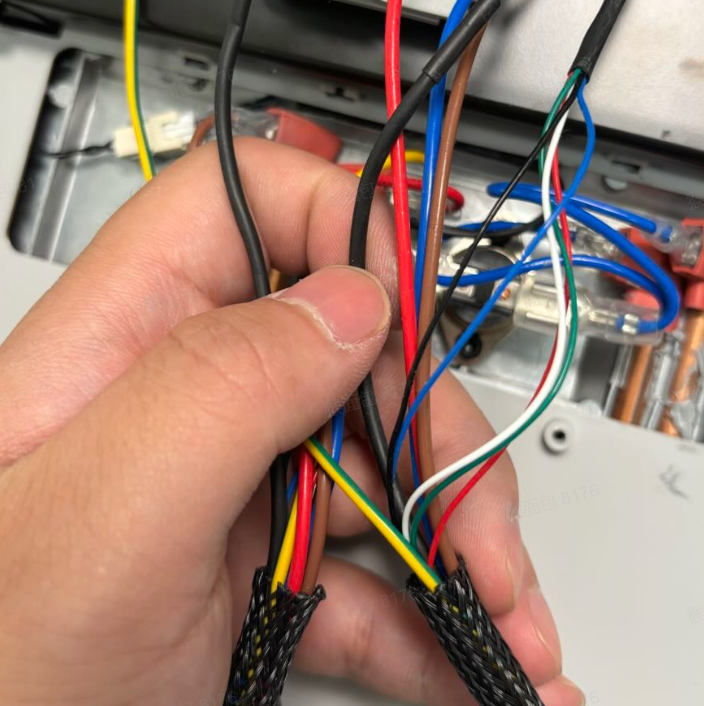

- 将喷嘴偏移校准传感器连接线从热床的线扣中取出，由于三个线扣被挡住，您可以将线缆从两个靠近边缘的线扣中移除，再使用内六角扳手辅助将线缆从中间的线扣中取出。您可以参考下图推动套管以便于更好的取出线缆，然后将喷嘴偏移校准传感器连接线从套管中取出。
 |
 |
¶ 安装喷嘴偏移校准传感器连接线
¶ 步骤 1：连接喷嘴偏移校准传感器连接线
- 您可以参考下图先推动套管，以便于将新的连接线穿过套管。然后将线缆卡入热床的线扣中，您可以使用内六角扳手来辅助压入线缆，然后将套管两端的胶布重新贴好。
请不要使用内六角扳手大力压线缆，避免损坏。
 |
 |
- 将热床线盖穿过线缆（线缆需卡在线盖的卡扣中）后并对准螺丝孔位，使用 H2.0 内六角扳手拧紧两颗热床线盖固定螺丝（BT3x8），然后将线缆扣入理线扣，并使用 H2.0 内六角扳手拧紧线扣固定螺丝（ST3x12），最后将硅胶塞装入热床理线盖上。
¶ 步骤 2：安装热床
您可以参考 更换 H2D 热床组件中的步骤，将热床和喷嘴偏移校准传感器重新安装。
¶ 如何验证成功
连接电源并打开打印机，发起打印，没有报错即可。
¶ 螺丝规格
更换 H2D 喷嘴偏移校准传感器仅需移除两颗喷嘴偏移校准传感器固定螺丝（M2x5）：
以下列表详细列出了更换 H2D 喷嘴偏移校准传感器连接线时所需的螺丝规格和数量，旨在帮助您在更换过程中识别各种螺丝型号，建议妥善保管已拆卸的螺丝，以防丢失：
| 螺丝规格 | 用途 | 位置示意图 | 螺丝数量 | ||
|---|---|---|---|---|---|

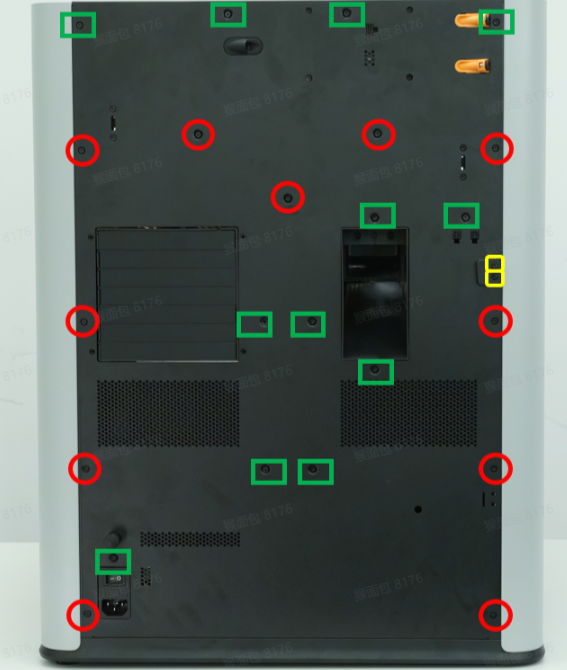

| BT3x8 | 用于固定背板（绿色方框标记） |  |
12 | ||

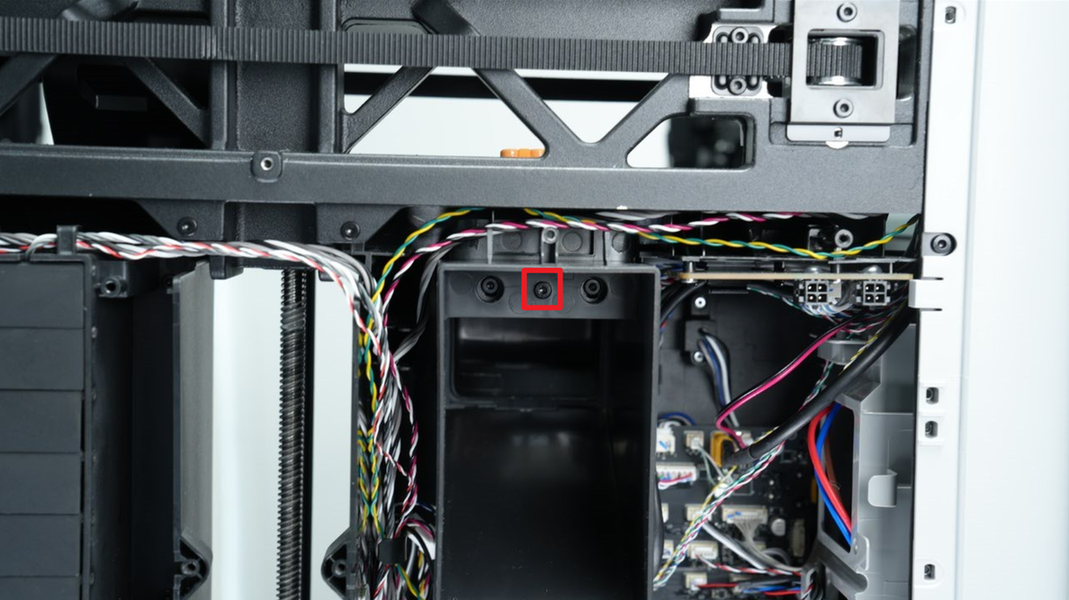

| 用于固定废料滑梯 |  |
1 | |||

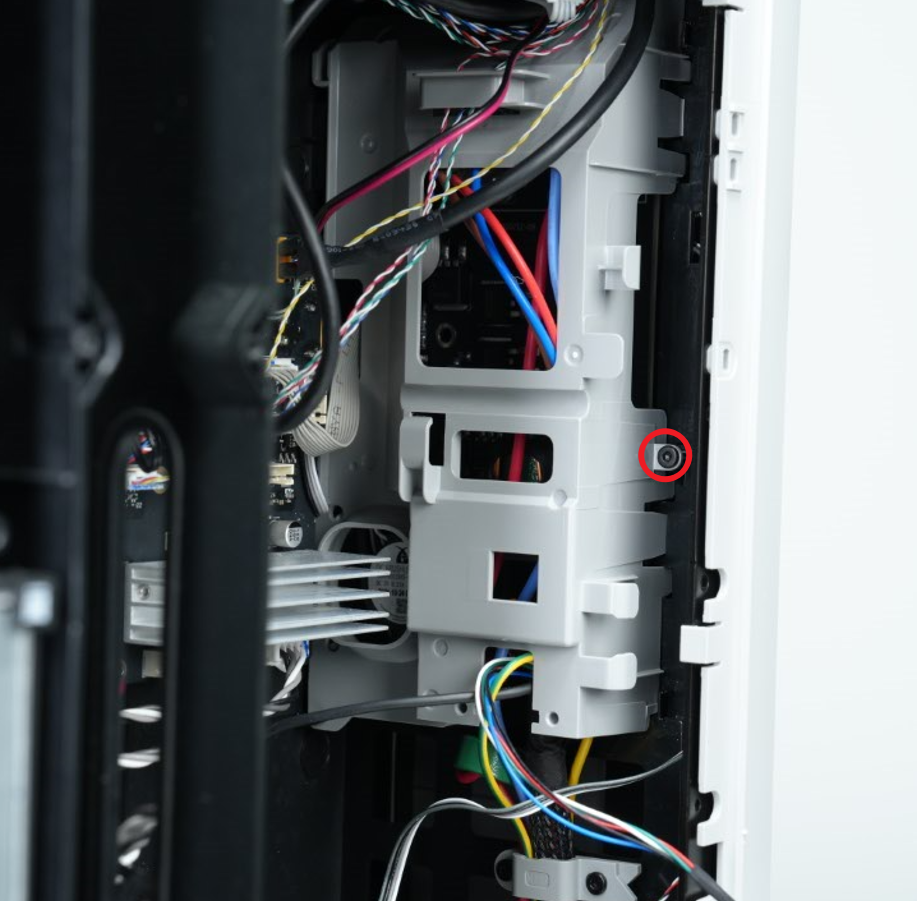

| 用于固定 AC 板理线盖 |  |
1 | |||
| ST3x8 | 用于固定背板（红色圆圈标记） |  |
11 | ||
| ST3x12 | 用于固定料盘支架底座（黄色方框标记） |  |
2 | ||

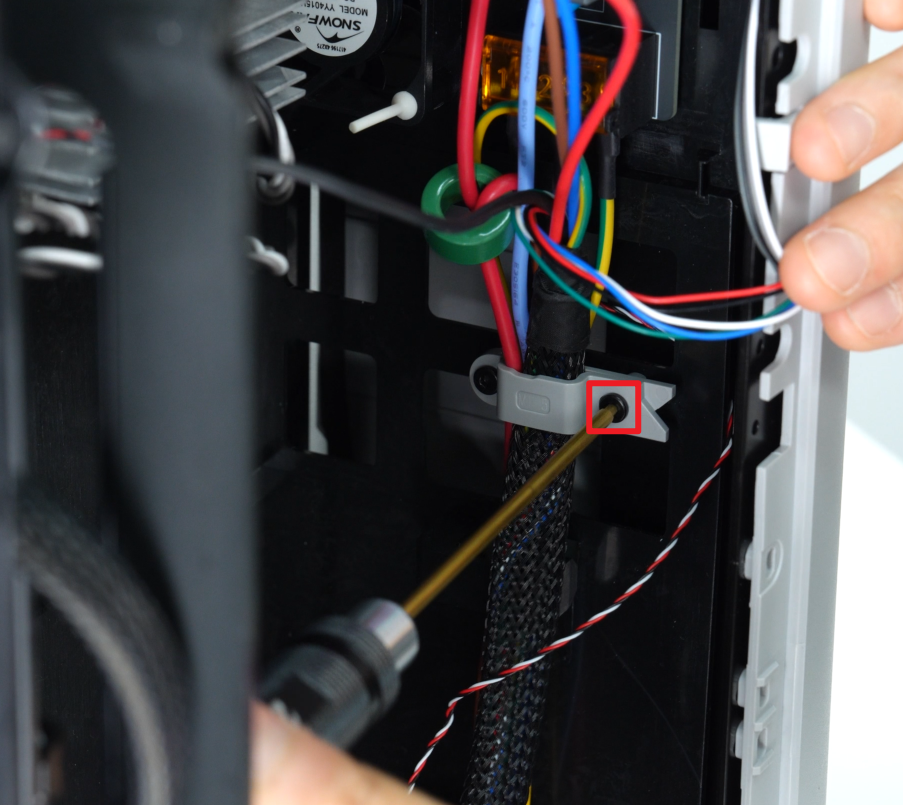

| BT3x12 | 用于固定线扣 |  |
1 | ||

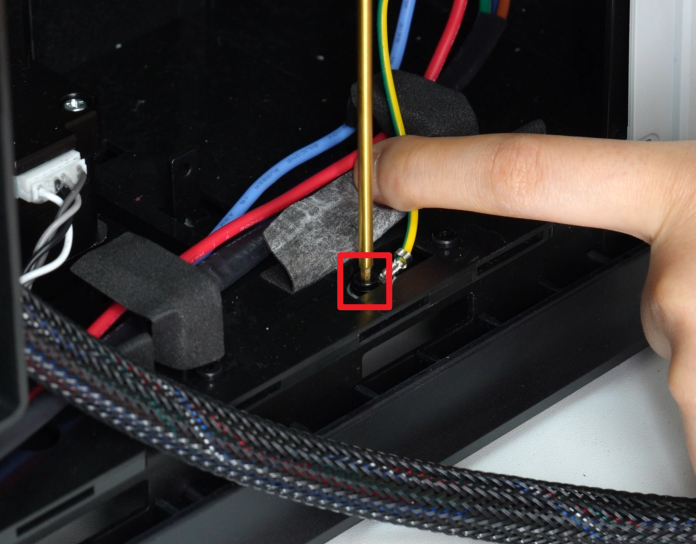

| STW3x5 | 用于固定地线 |  |
1 | ||
| M2x5 | 用于固定喷嘴偏移校准线圈 |  |
2 | ||

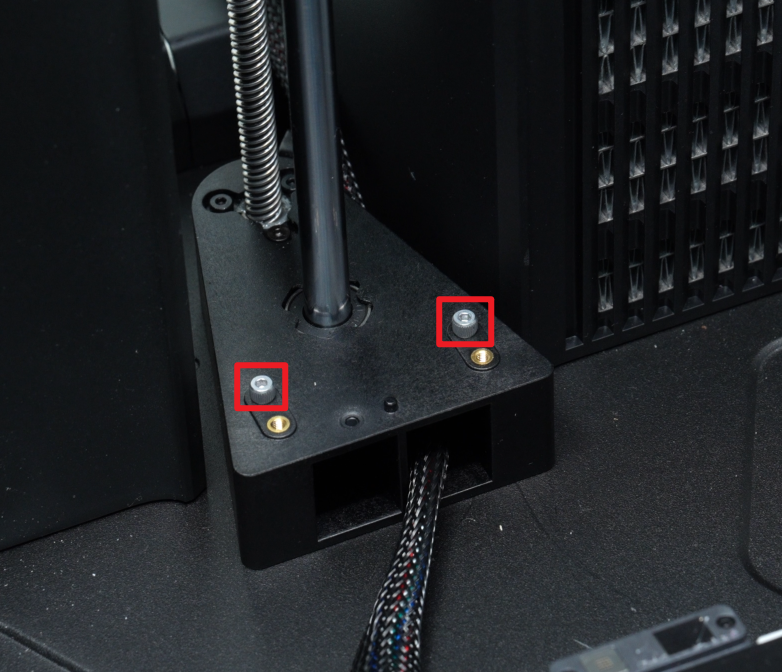

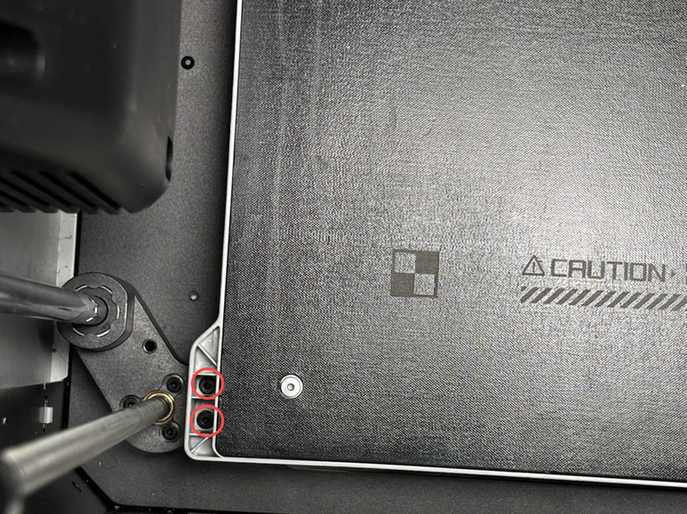

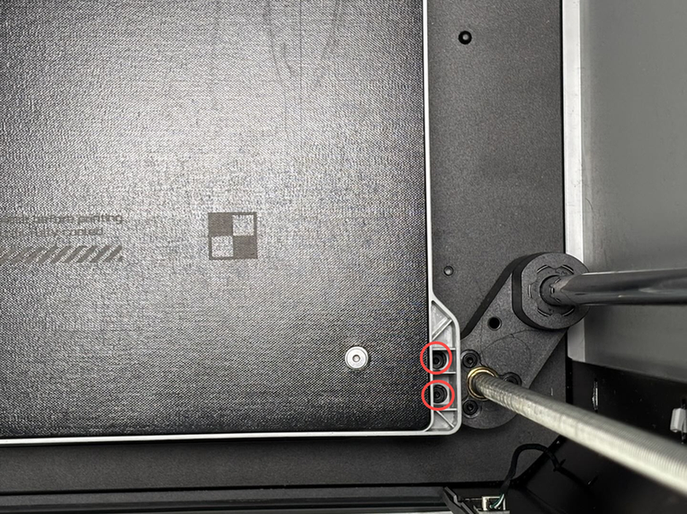

| M3x6 | 用于固定热床 |    |
6 | ||

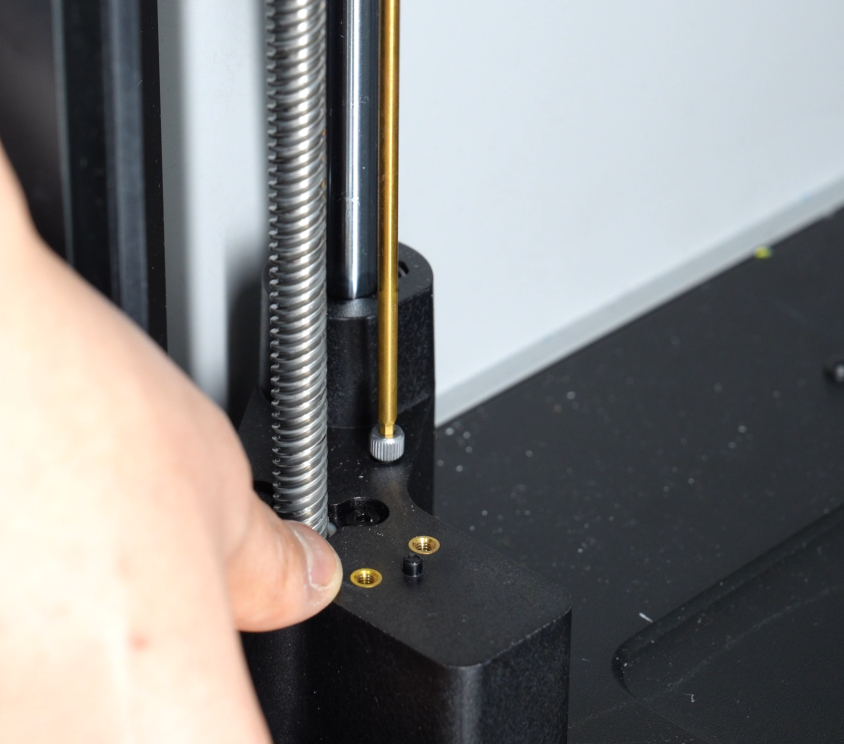

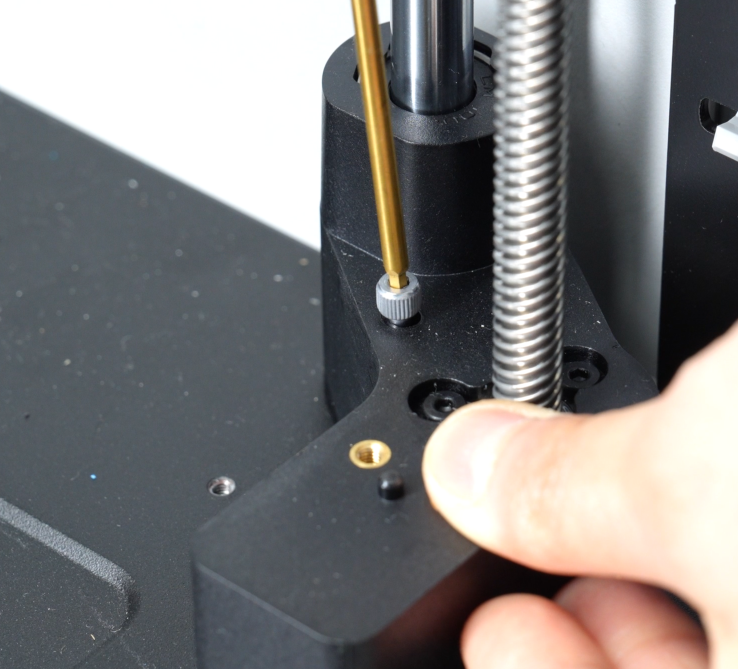

| M3x35x8 | 用于固定 Z 滑块 |    |
4 |
¶ 结束语
我们希望本指南能为您提供有用的信息，帮助您解决问题。
为了确保您安全有效地进行操作，如果对指南中的任何步骤有疑虑或问题，请在开始操作前联系我们的客户服务团队，我们随时乐意为您解答疑问并提供支持。
点击此处联系在线技术支持 （服务时间 9:00-21:00）
