¶ 打印机线材包（7 合 1）
打印机的线材包中包含了 7 种线缆，当您收到线包的时候，您不需要更换全部的线缆，只需更换损坏的线缆即可。如您的左侧板霍尔板连接线断裂，您可以仅更换左侧板霍尔连接线，其他的线缆留作备用即可。
.png)

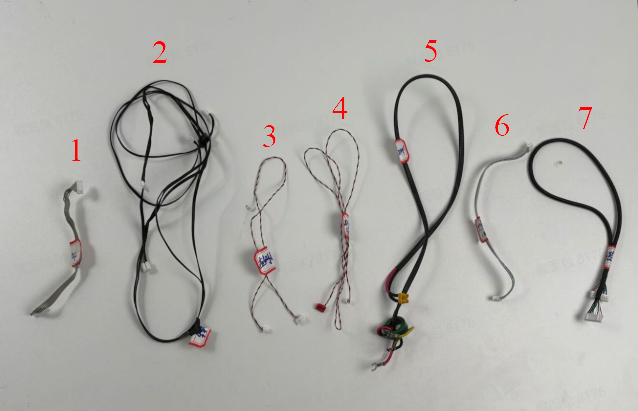

打印机线材包的明细如下：
-
MC-AC 线
-
急停按钮检测霍尔板连接线
-
左侧板霍尔连接线
-
右侧板霍尔连接线
-
MC 板供电线
-
4pin 接口板连接线
-
缓冲器连接线
¶ 所需的工具和材料
-
新的打印机线材包（7 合 1）
-
H2.0 内六角扳手
-
H1.5 内六角扳手
更换 H2D 打印机线材包所涉及的螺丝规格及数量（建议妥善保管拆下的螺丝，避免丢失）：
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击这里提交工单，我们将及时回复并为您提供所需的帮助。
¶ 更换 MC-AC 线缆
¶ 移除 MC-AC 线缆
¶ 步骤 1：移除背板
您可以参考这篇 Wiki 来移除 H2D 的背板：
¶ 步骤 2：移除废料滑梯

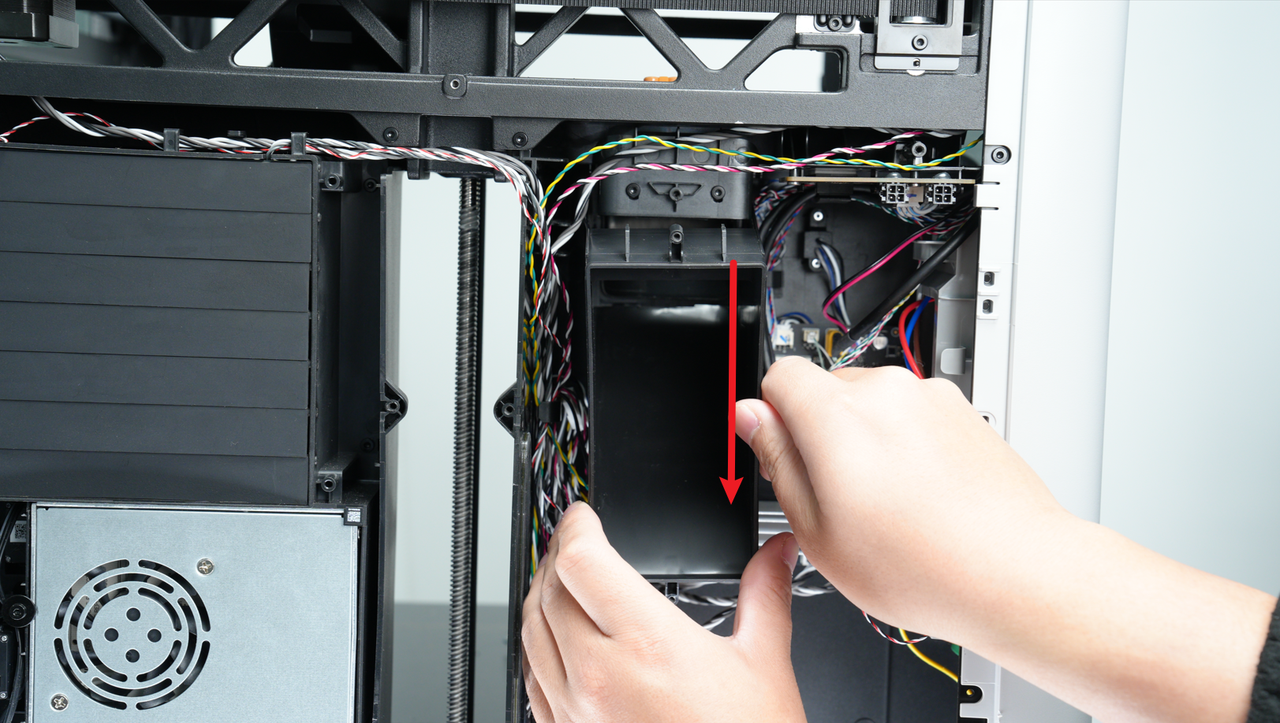

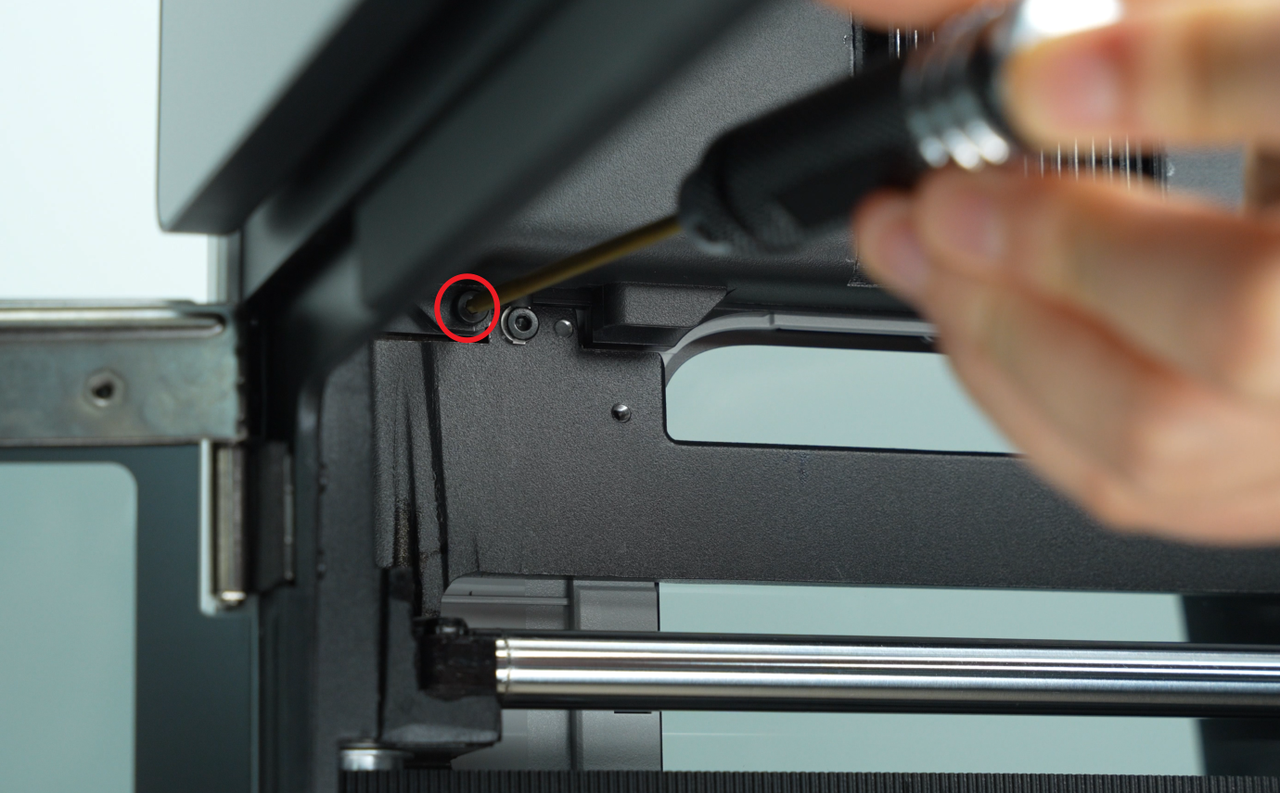

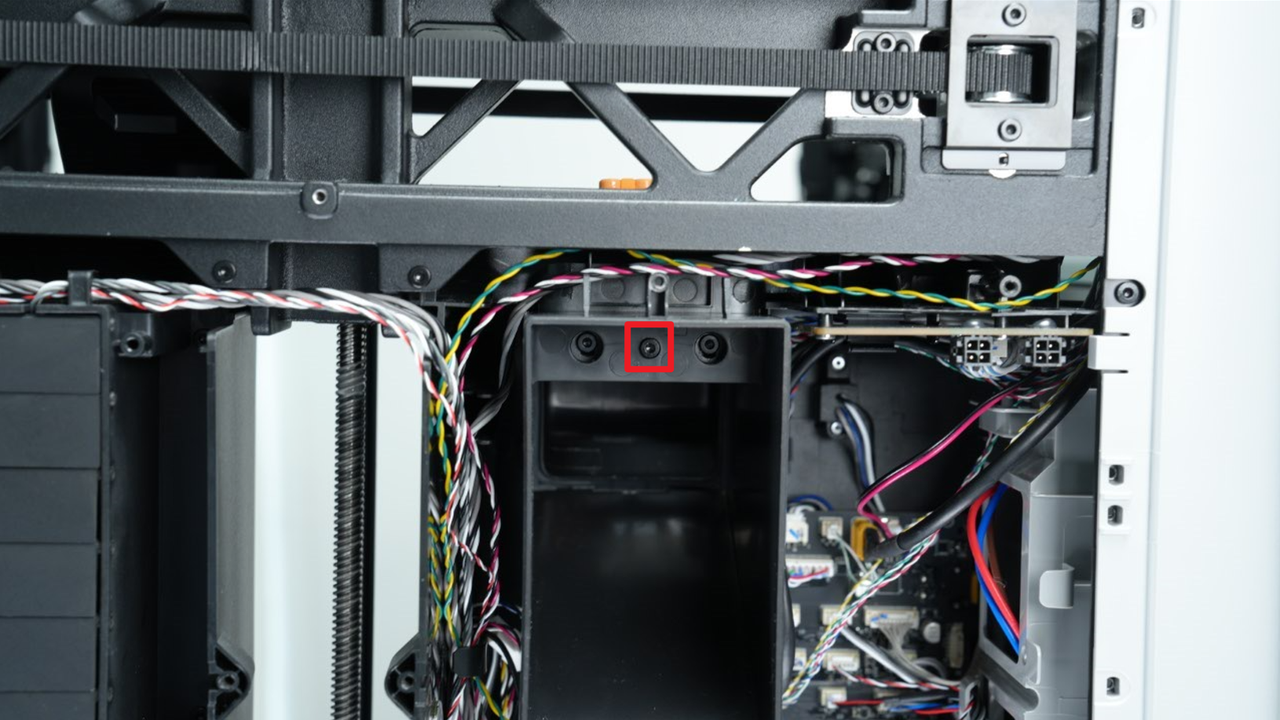

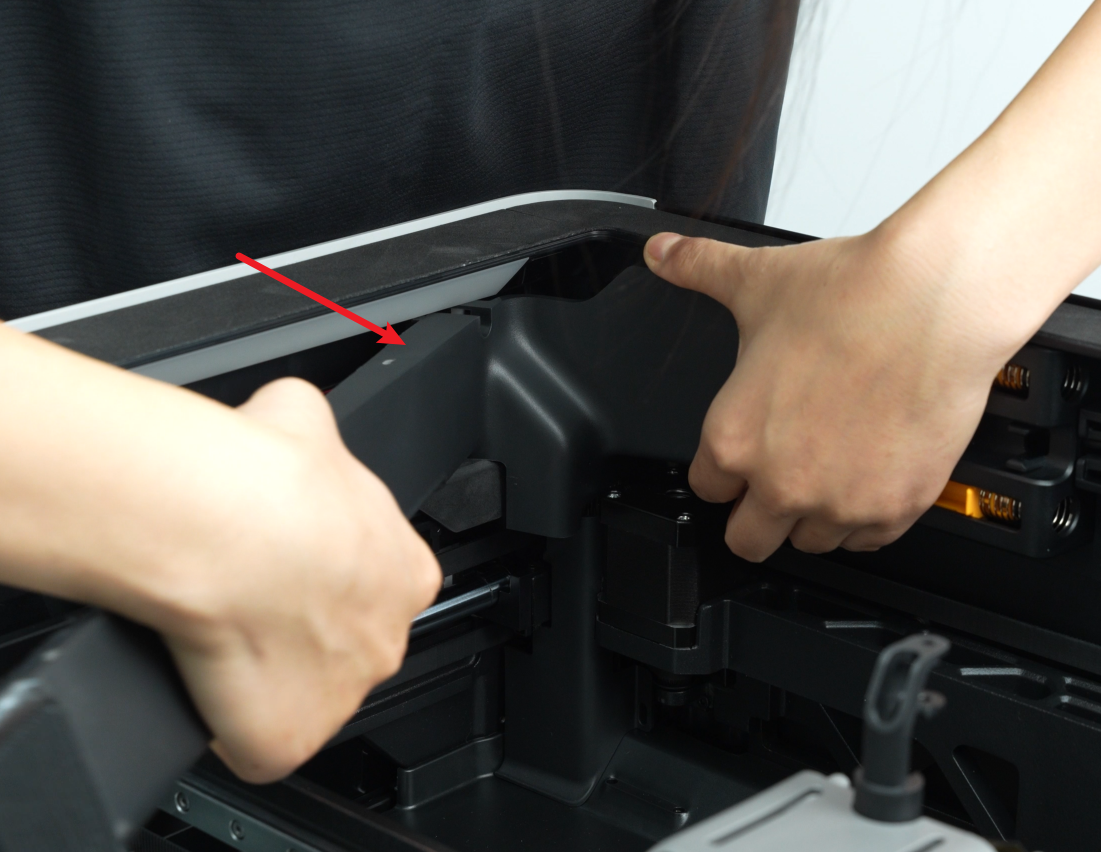

使用 H2.0 内六角扳手移除 1 颗固定螺丝（BT3x8），然后向下拉动废料滑梯，直到可以看见废料滑梯的两个卡扣，然后向外取出废料滑梯。

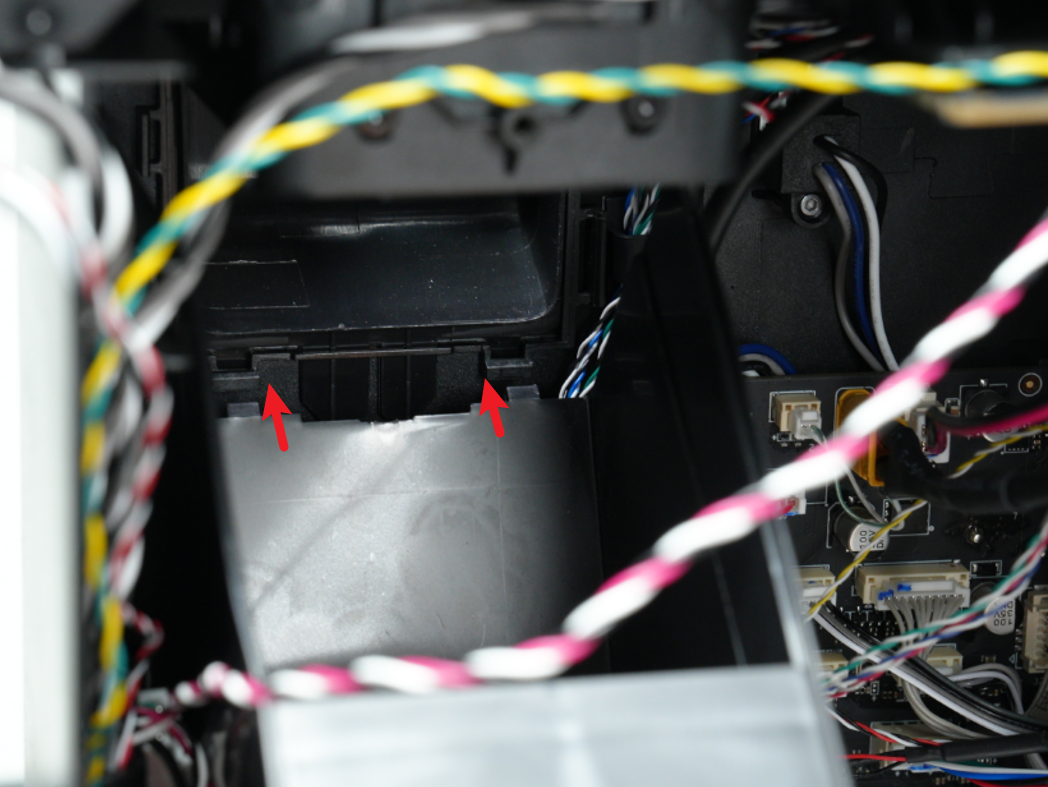

废料滑梯除了通过顶部的螺丝固定外，底部也有两个卡扣扣在内衬上来进行固定。
¶ 步骤 3：移除 AC 板理线盖
¶ 步骤 4：移除 MC-AC 线缆

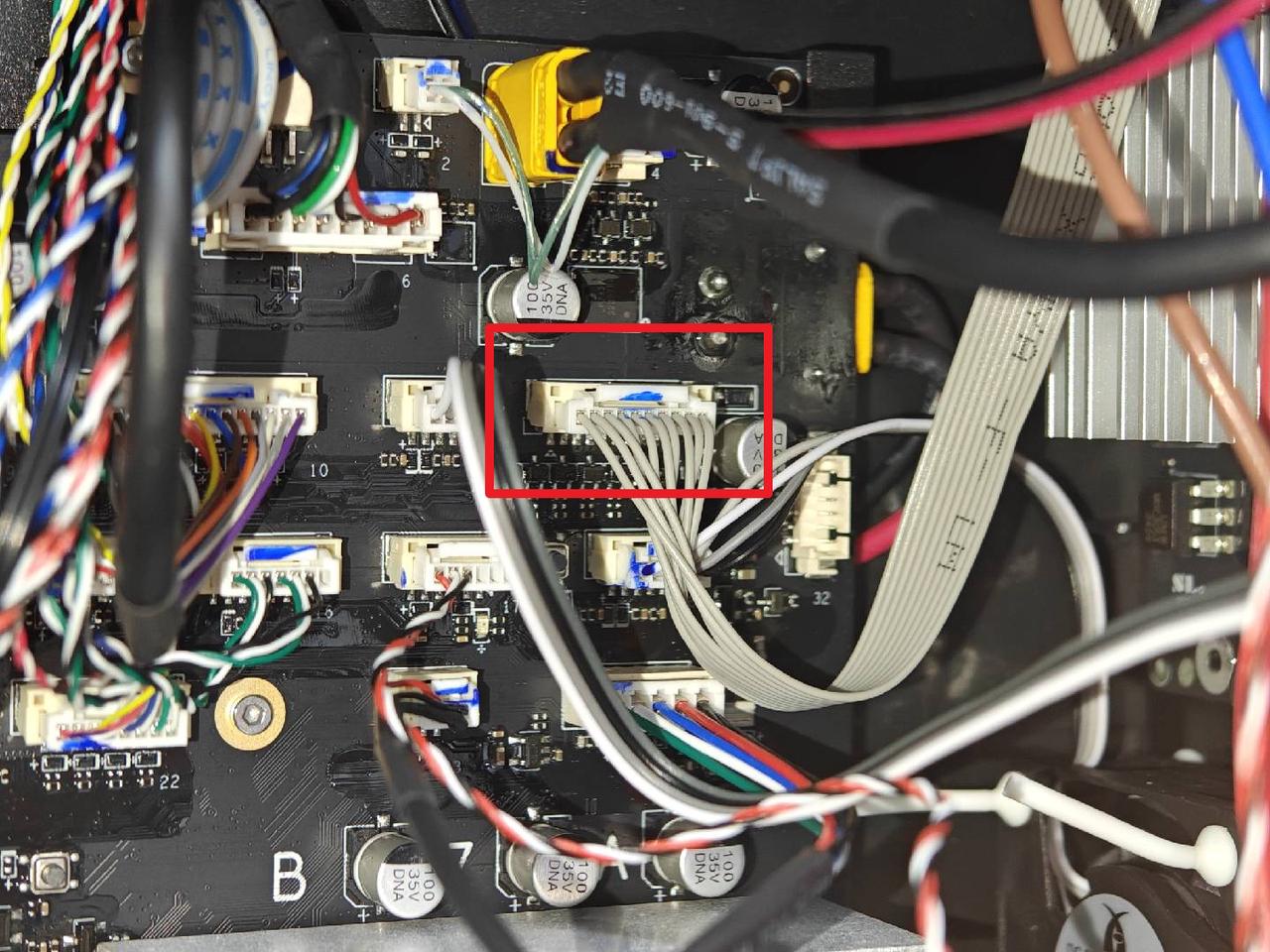

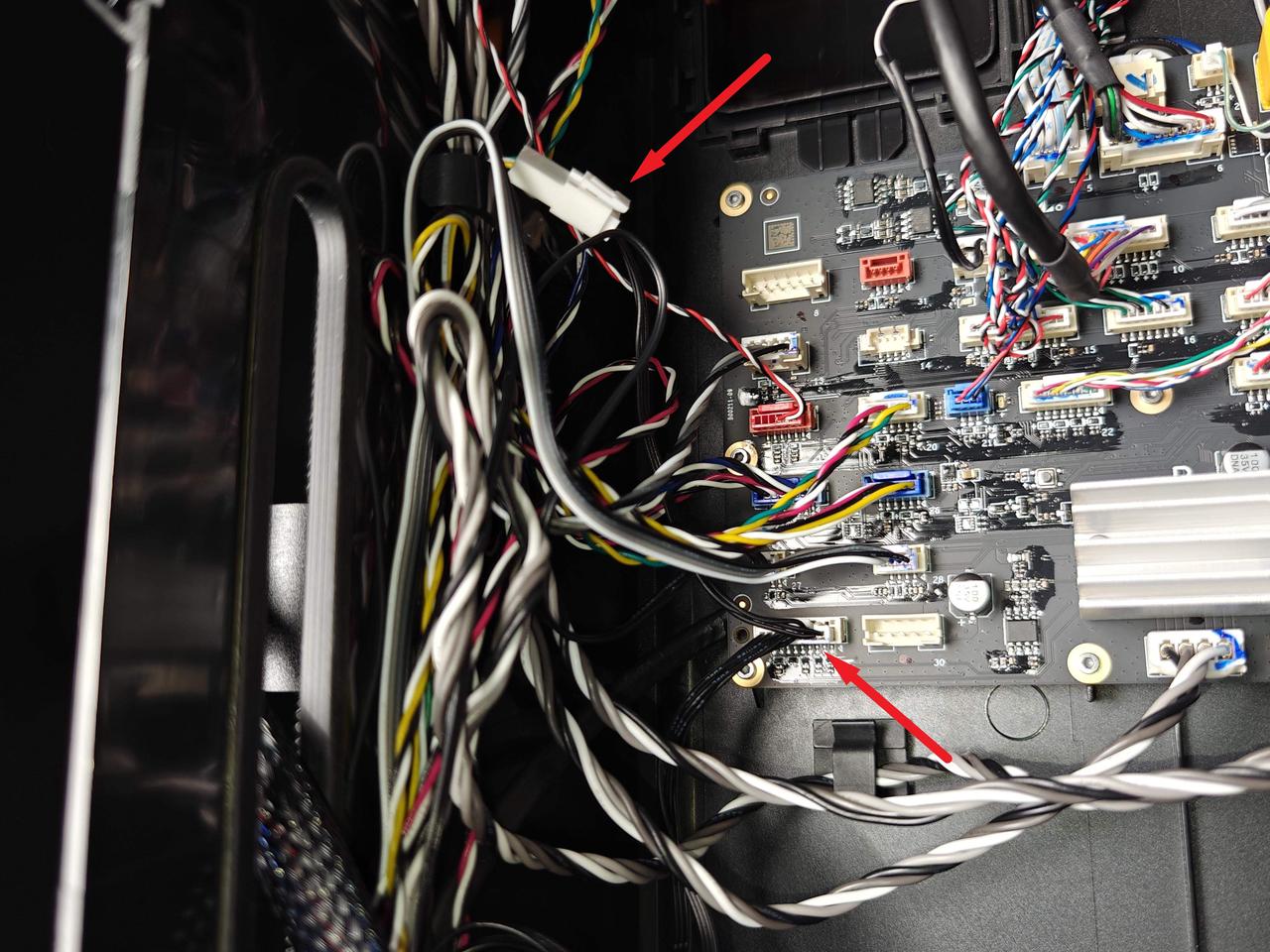

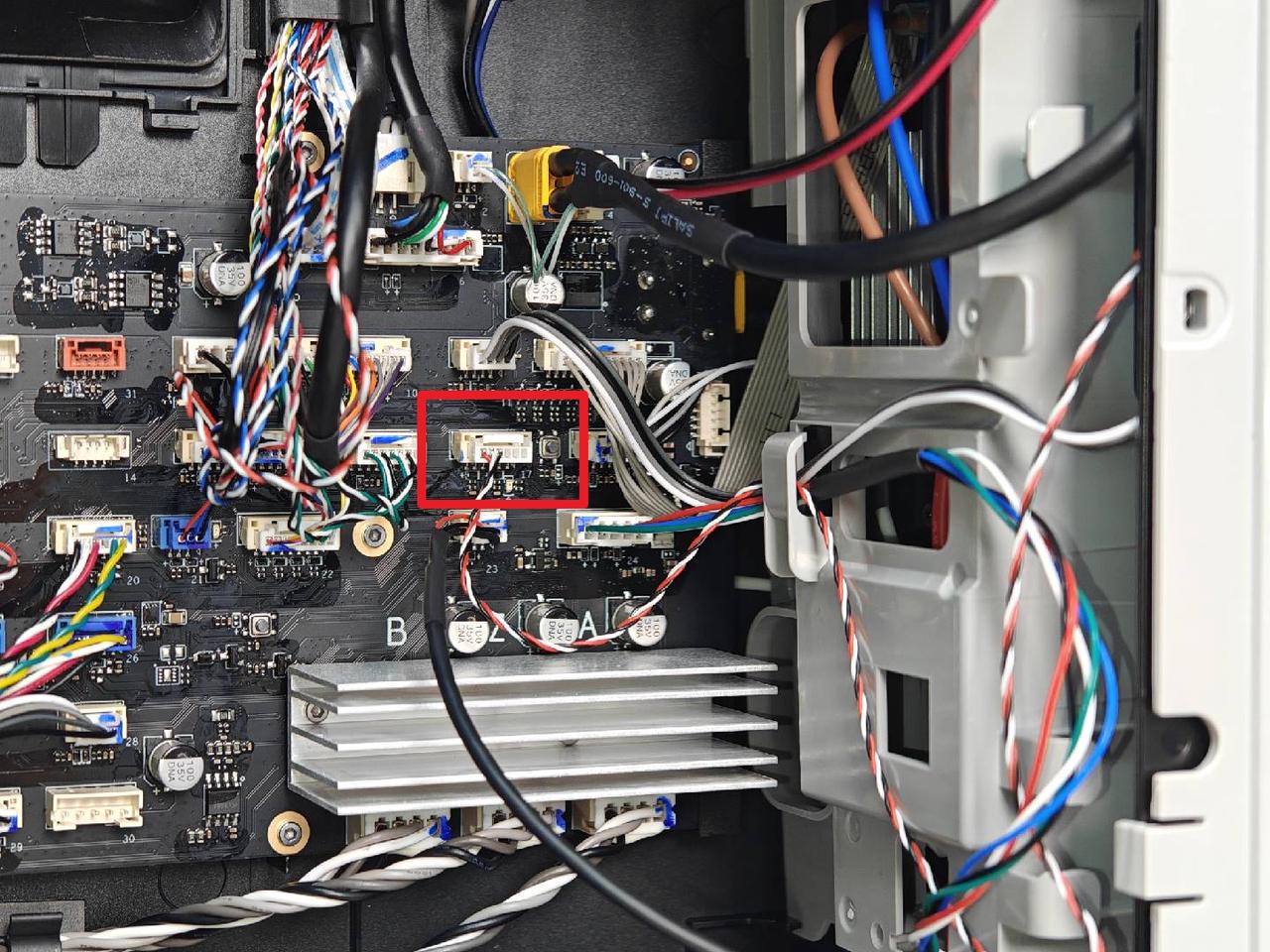

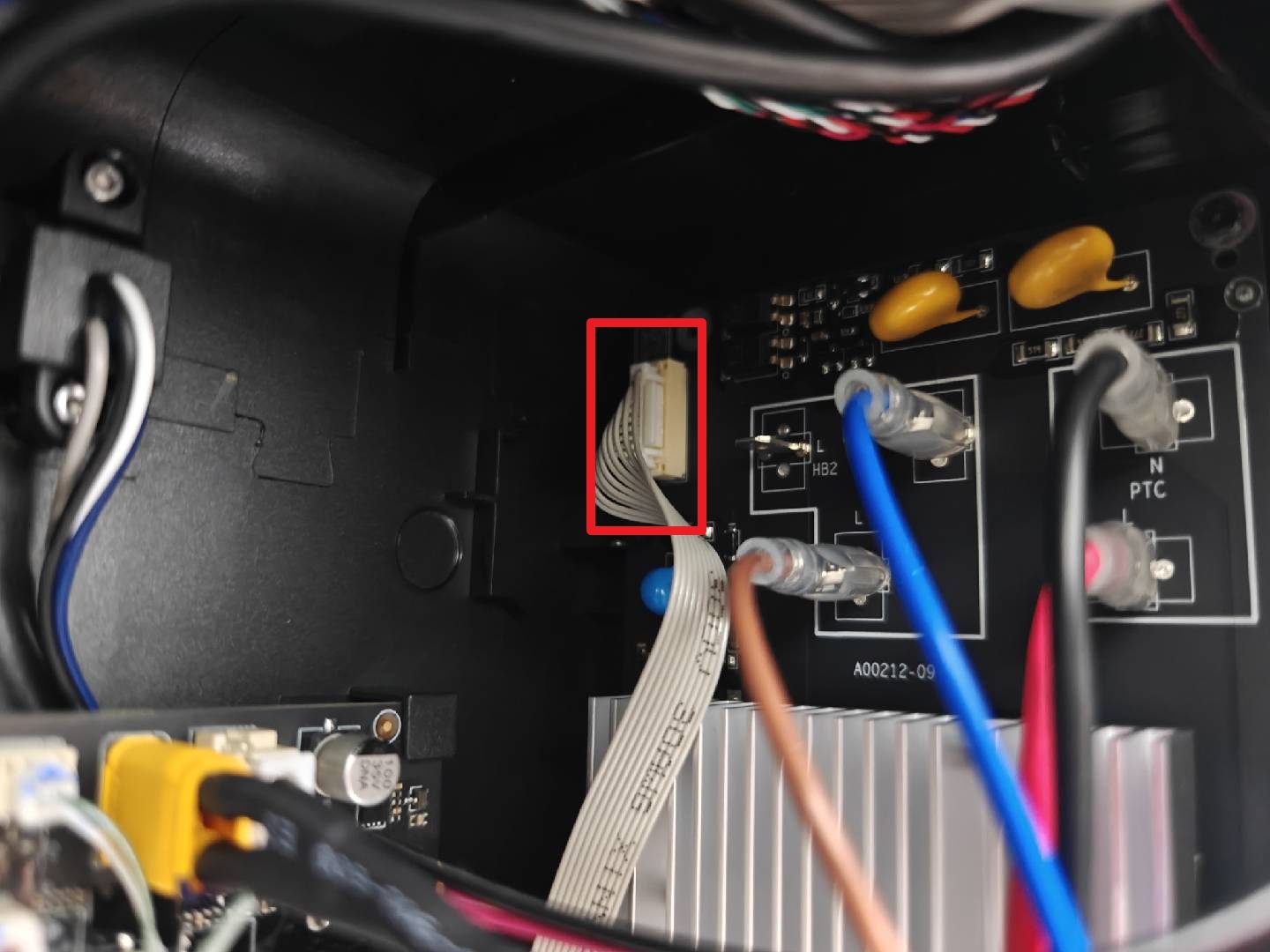

将 MC-AC 线缆分别从 MC 板和 AC 板上断开连接，然后即可移除 MC-AC 线缆。
¶ 安装 MC-AC 线缆
¶ 步骤 1：连接 MC-AC 线缆
将 MC-AC 线缆重新与 MC 板和 AC 板连接
¶ 步骤 2：安装 AC 板理线盖
¶ 步骤 3：安装废料滑梯

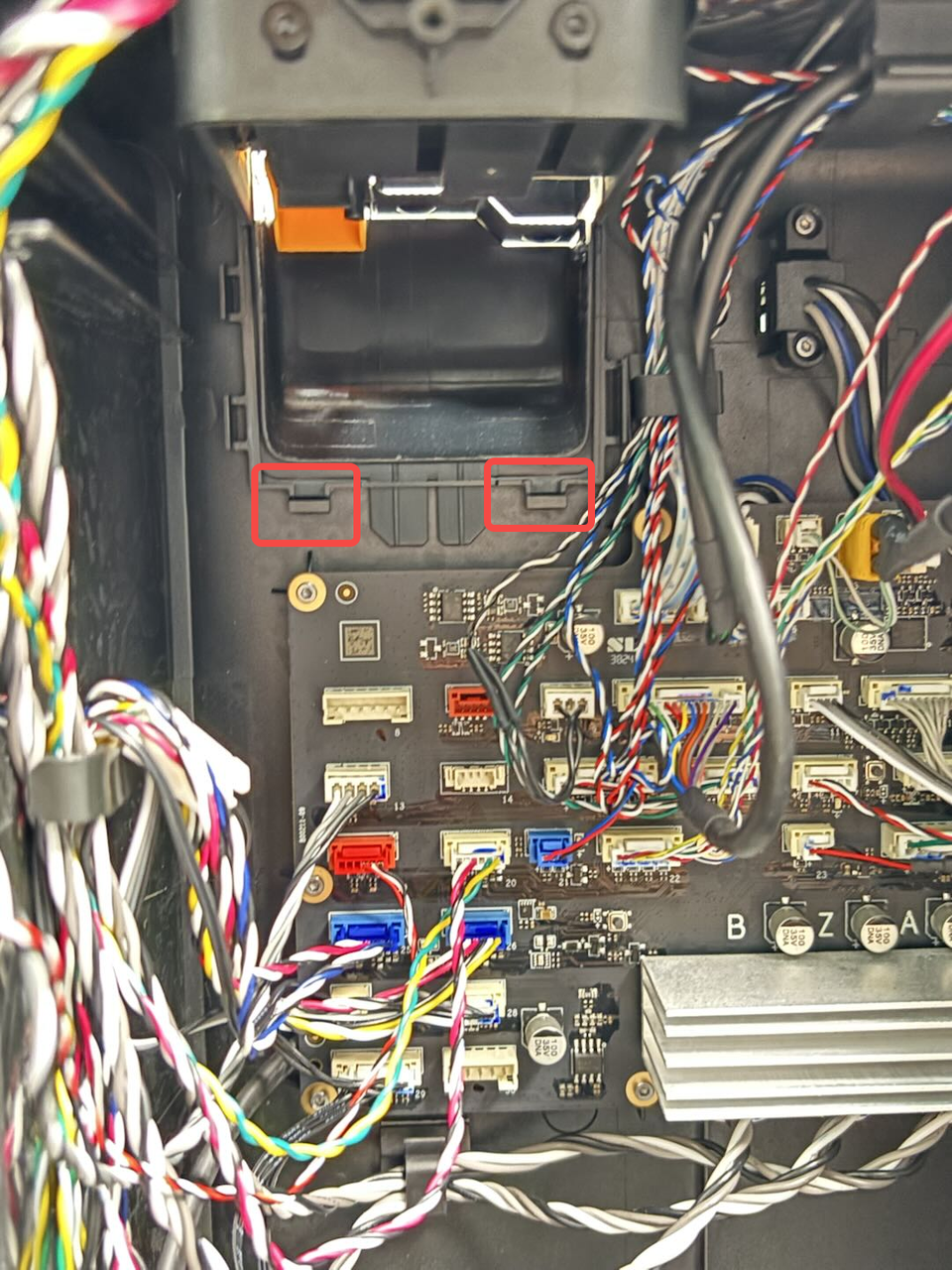

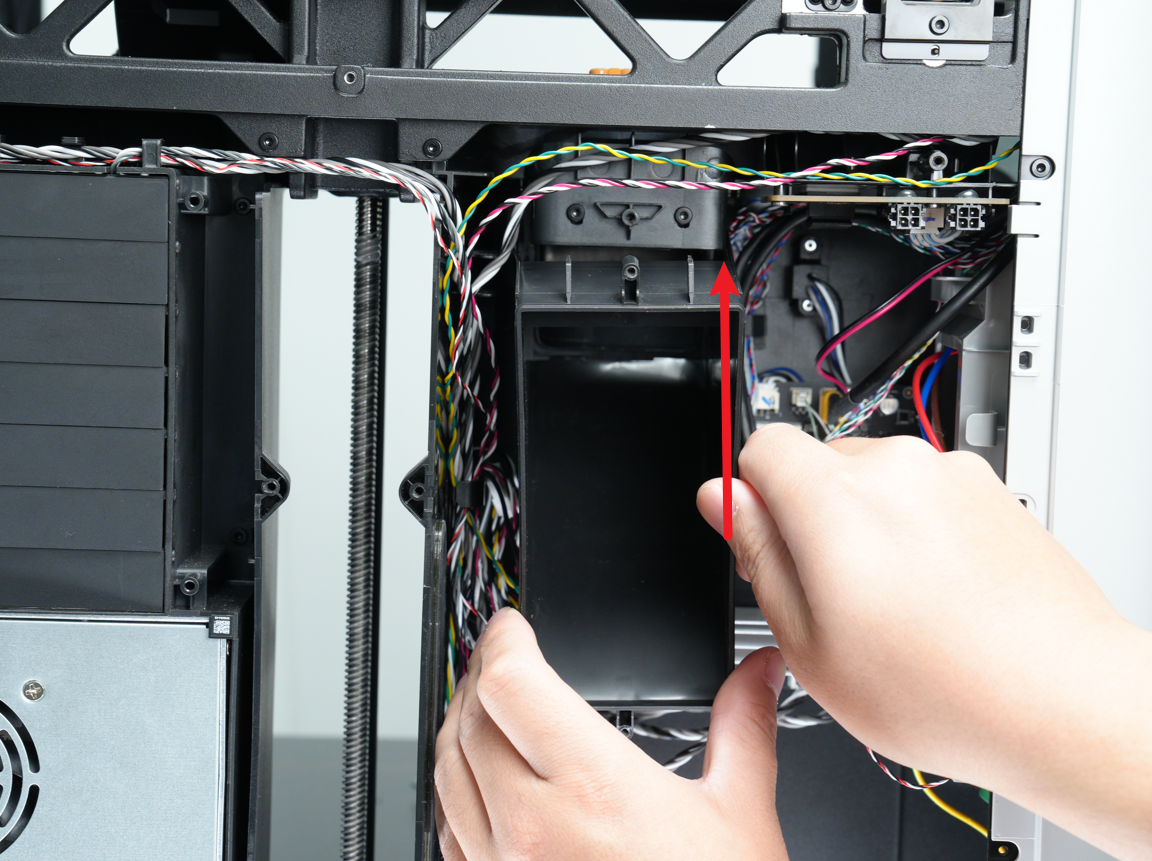

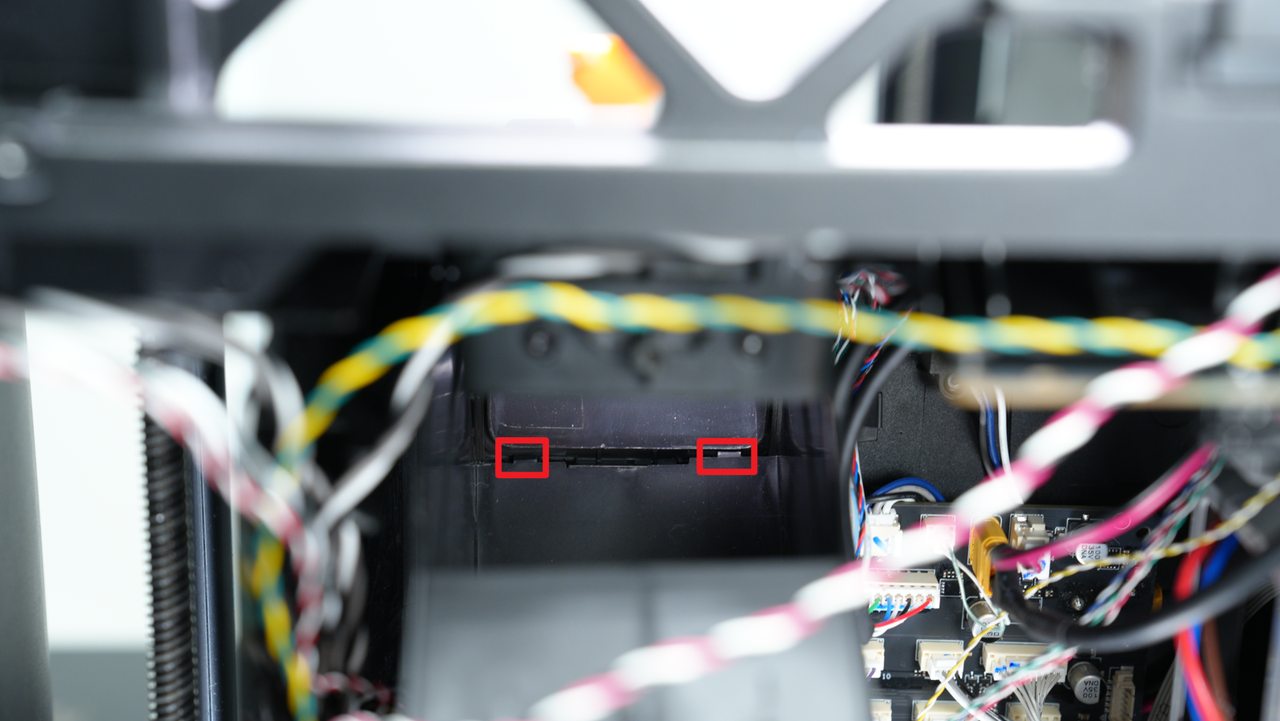

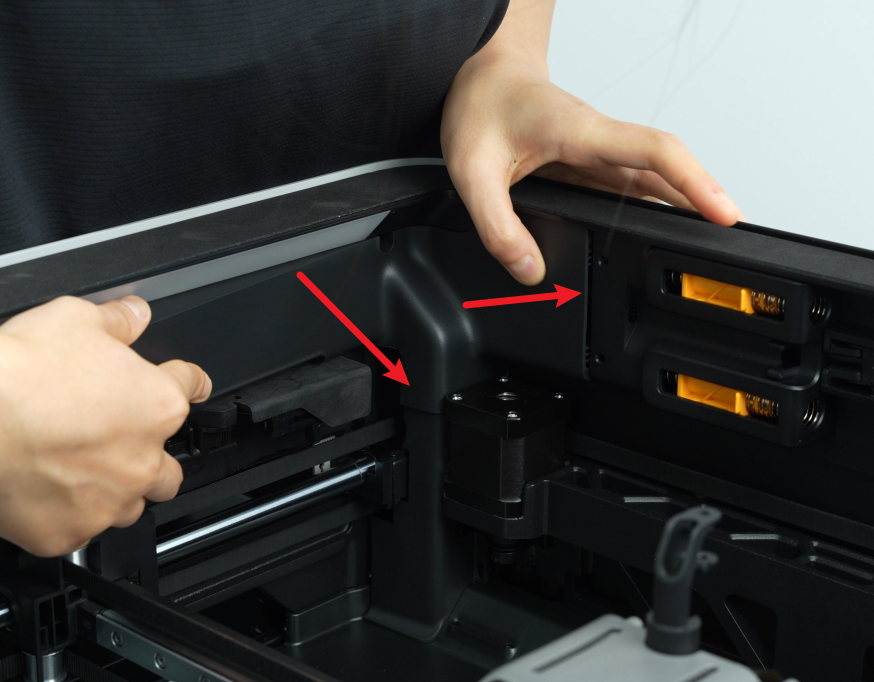

- 先将废料滑梯底部的两个卡扣对准内衬上的两个孔位；

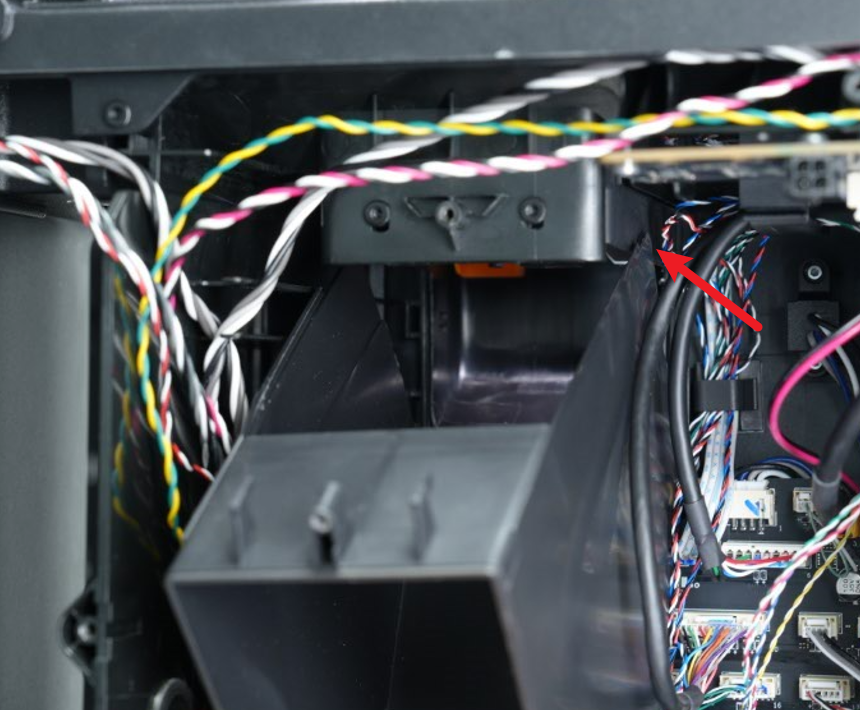

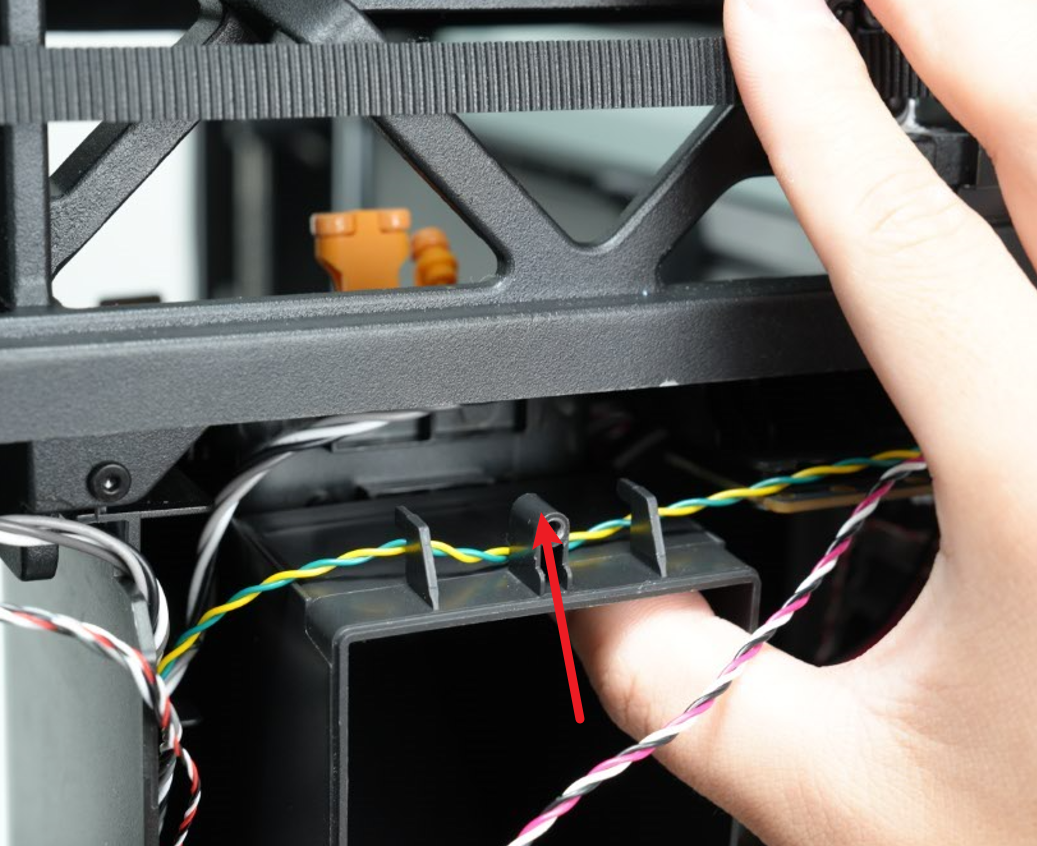

- 然后将废料滑梯往上扣，确保底部的卡扣扣入内衬中，用手托住废料滑梯的顶部，将废料滑梯的顶部的螺丝孔位对齐，最后使用 H2.0 内六角扳手拧紧一颗固定螺丝，并将黄绿和红白两根线缆扣在废料滑梯顶部的线扣后。

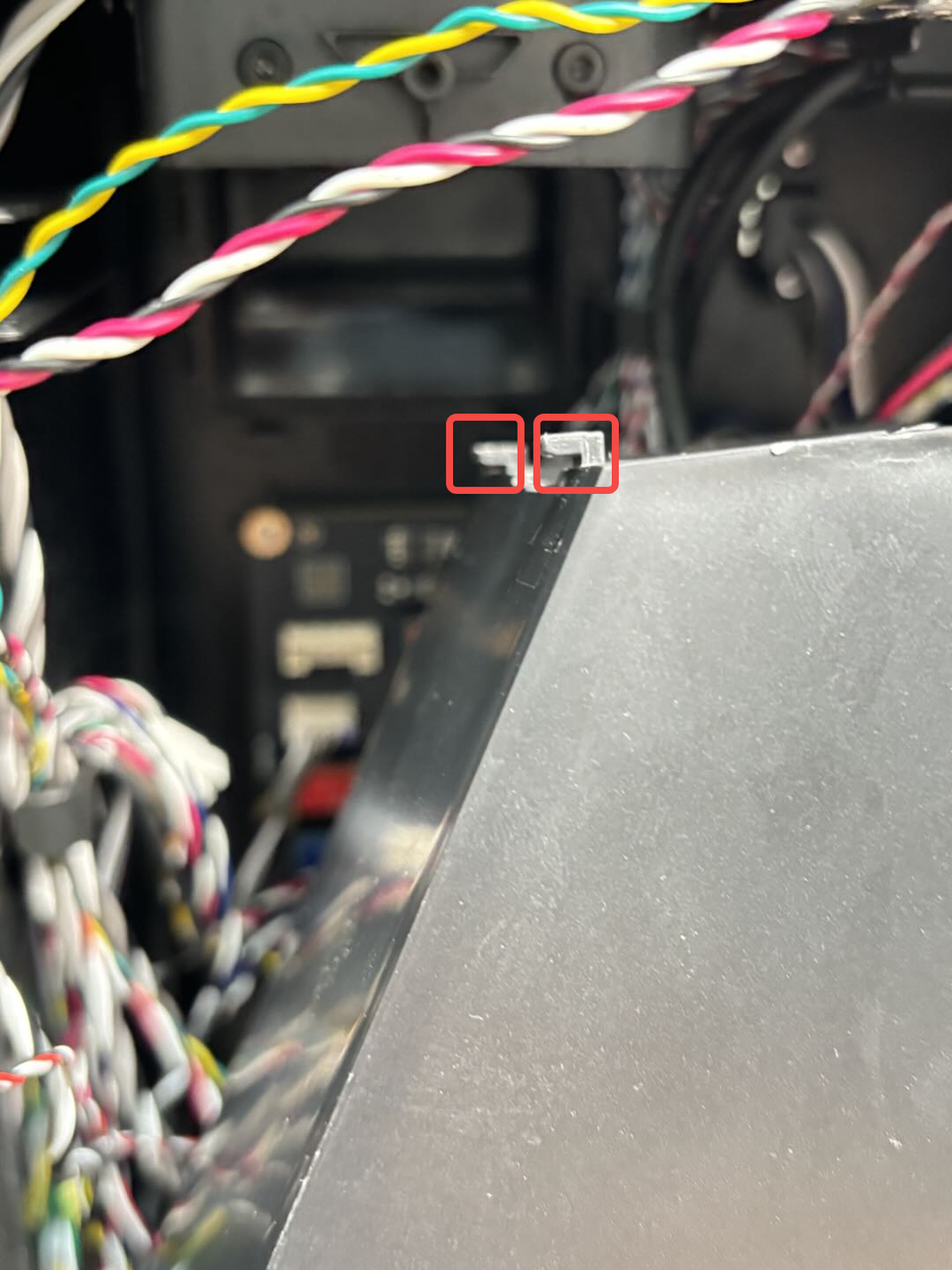

注：在安装废料滑梯的时候，需要注意将废料滑梯的两侧扣在内衬的外侧，如果扣在内侧可能无法正常安装。
¶ 步骤 4：安装背板
您可以参考这篇 Wiki 来安装 H2D 的背板：
¶ 更换急停按钮检测霍尔板连接线
¶ 移除 急停按钮检测霍尔板连接线
¶ 步骤 1：移除背板
您可以参考这篇 Wiki 来移除 H2D 的背板：
¶ 步骤 2：移除废料滑梯
使用 H2.0 内六角扳手移除 1 颗固定螺丝（BT3x8），然后向下拉动废料滑梯，直到可以看见废料滑梯的两个卡扣，然后向外取出废料滑梯。
废料滑梯除了通过顶部的螺丝固定外，底部也有两个卡扣扣在内衬上来进行固定。
¶ 步骤 3：移除急停按钮检测霍尔板连接线
- 将打印机放倒，平稳放置在桌面上。
由于打印机较重，建议两人一起操作，避免由此造成损伤。

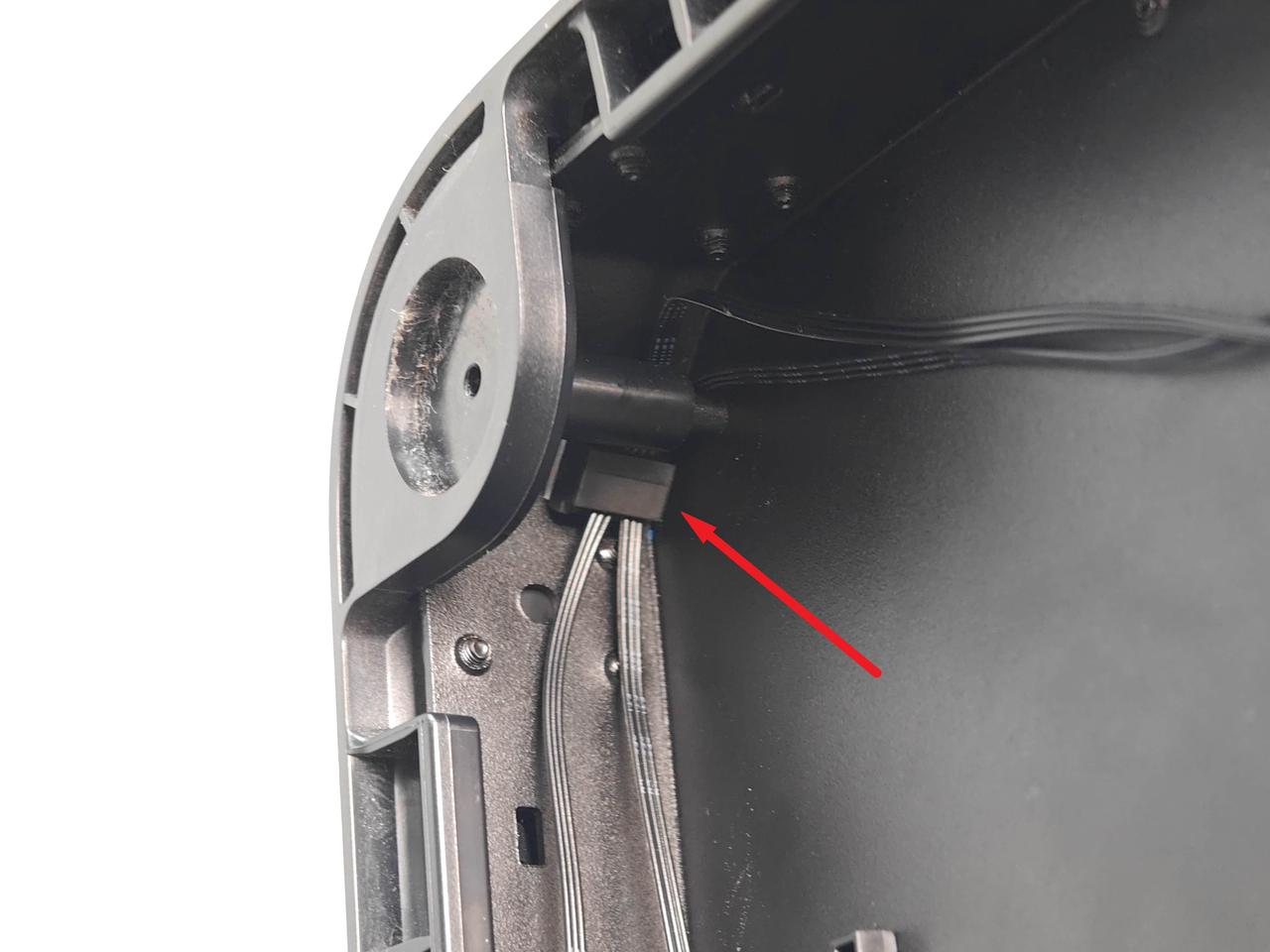

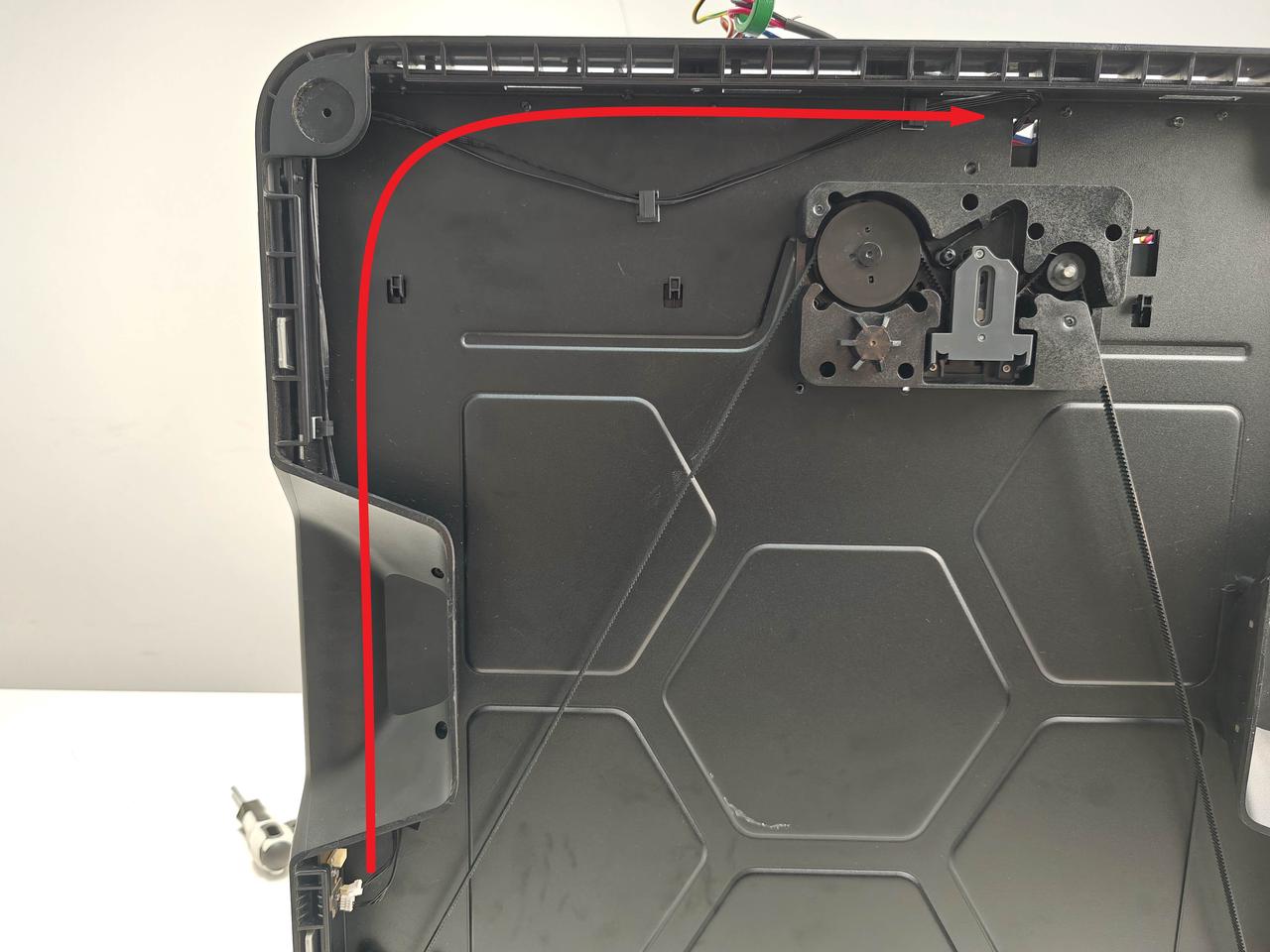

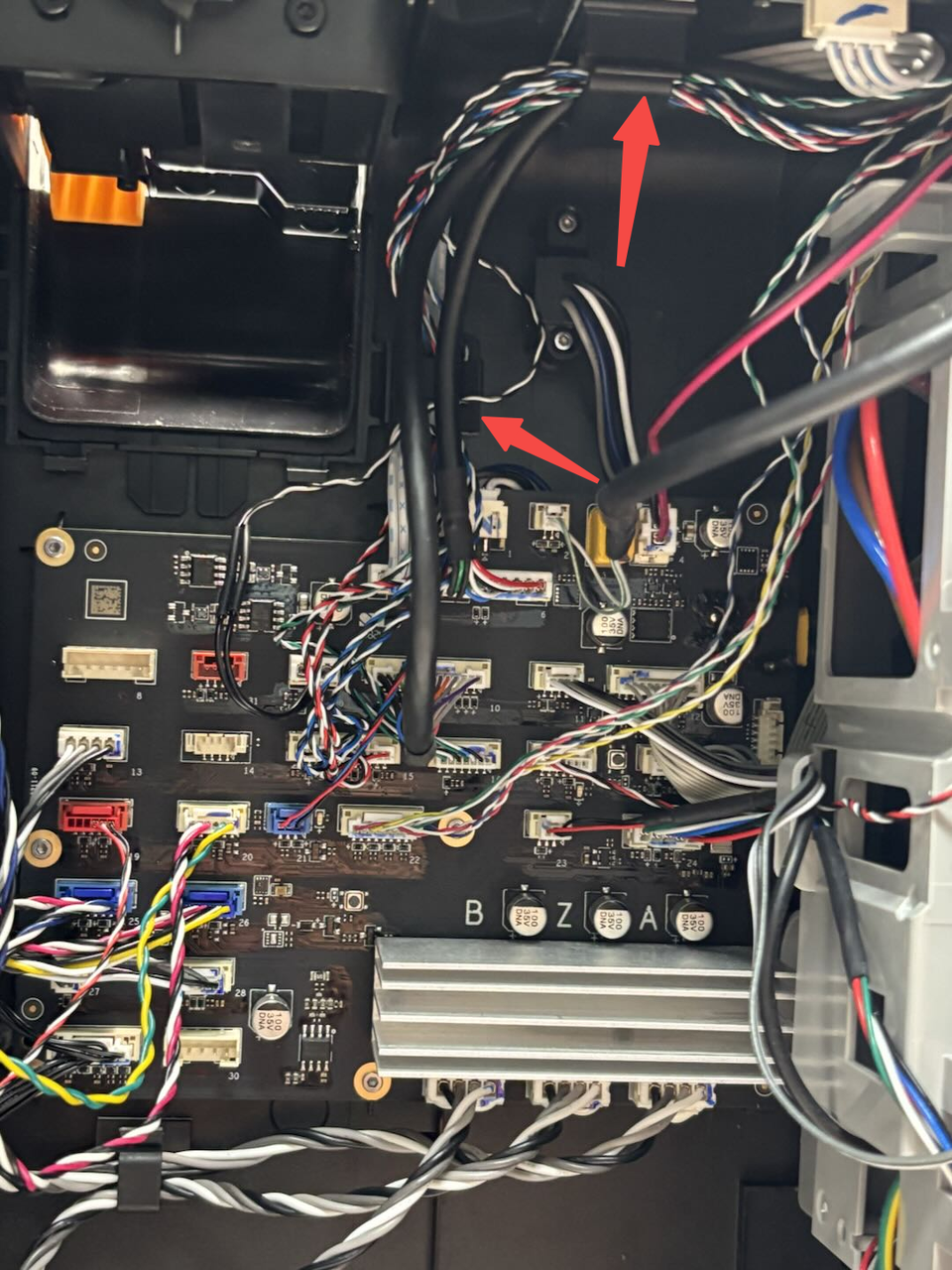

- 断开底部霍尔排线将线缆沿此路径从底壳退出。

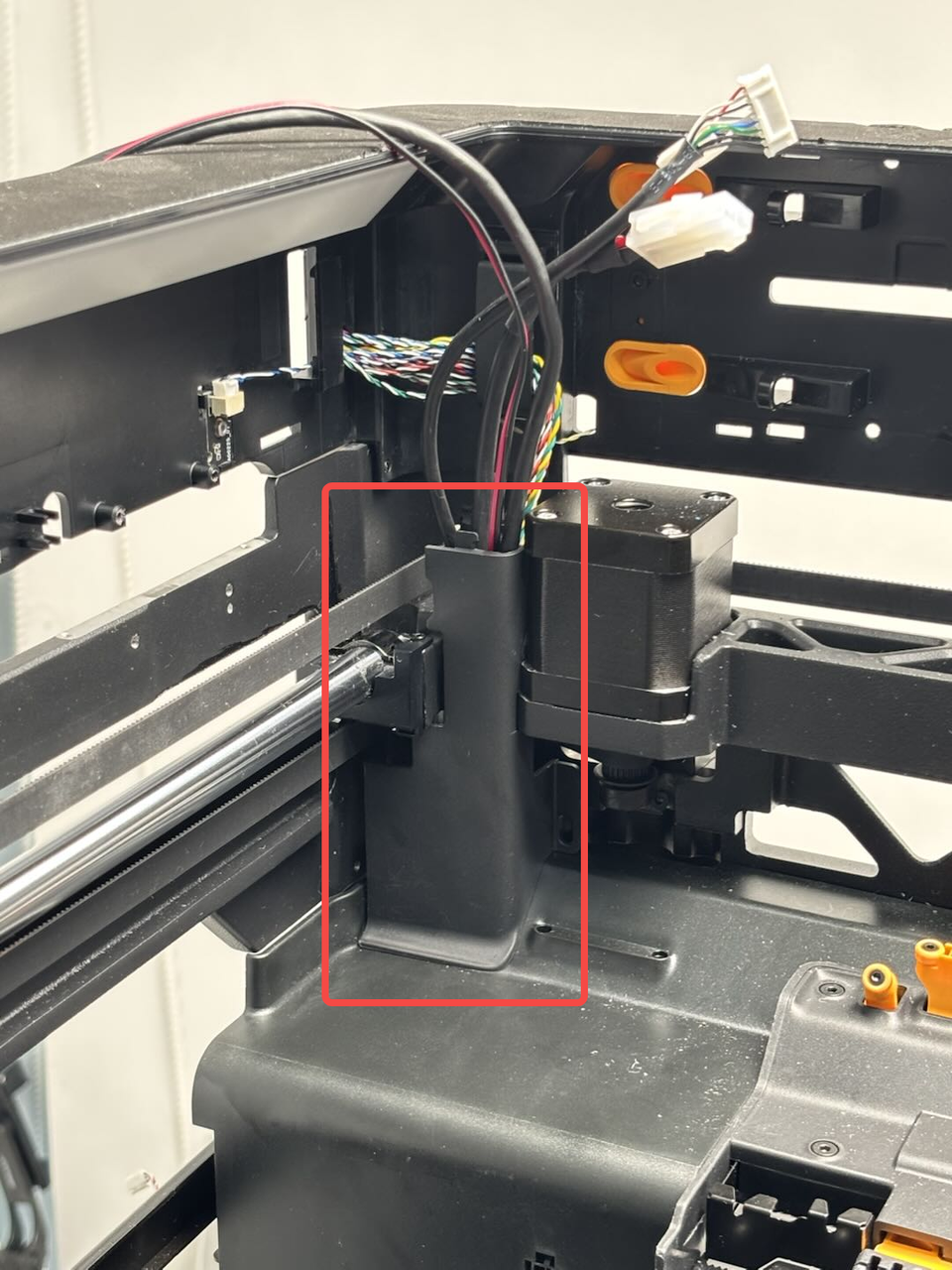

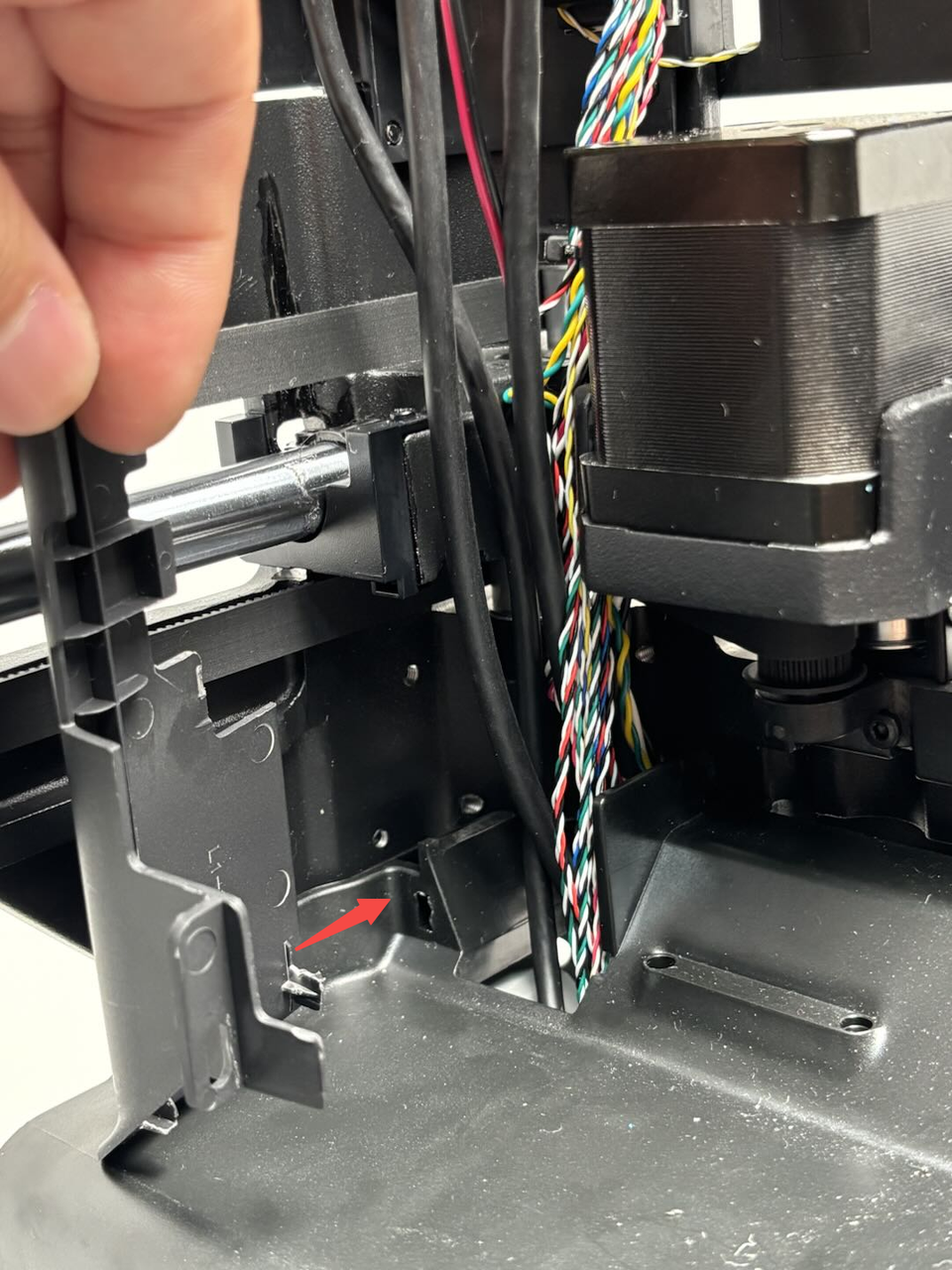

注意：拐角位置空间较小若不能正常移除可以将理线器取下，再次移除。

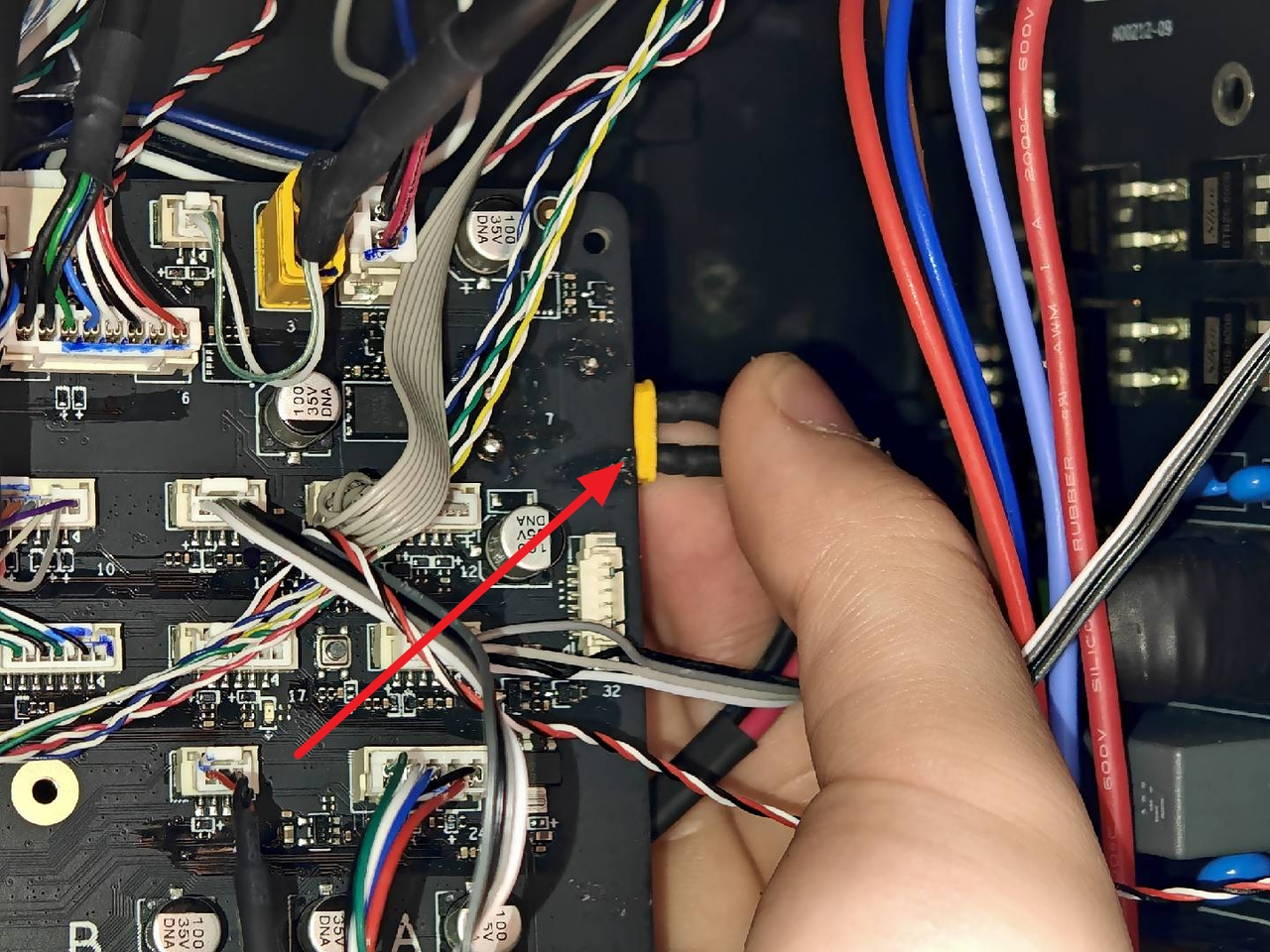

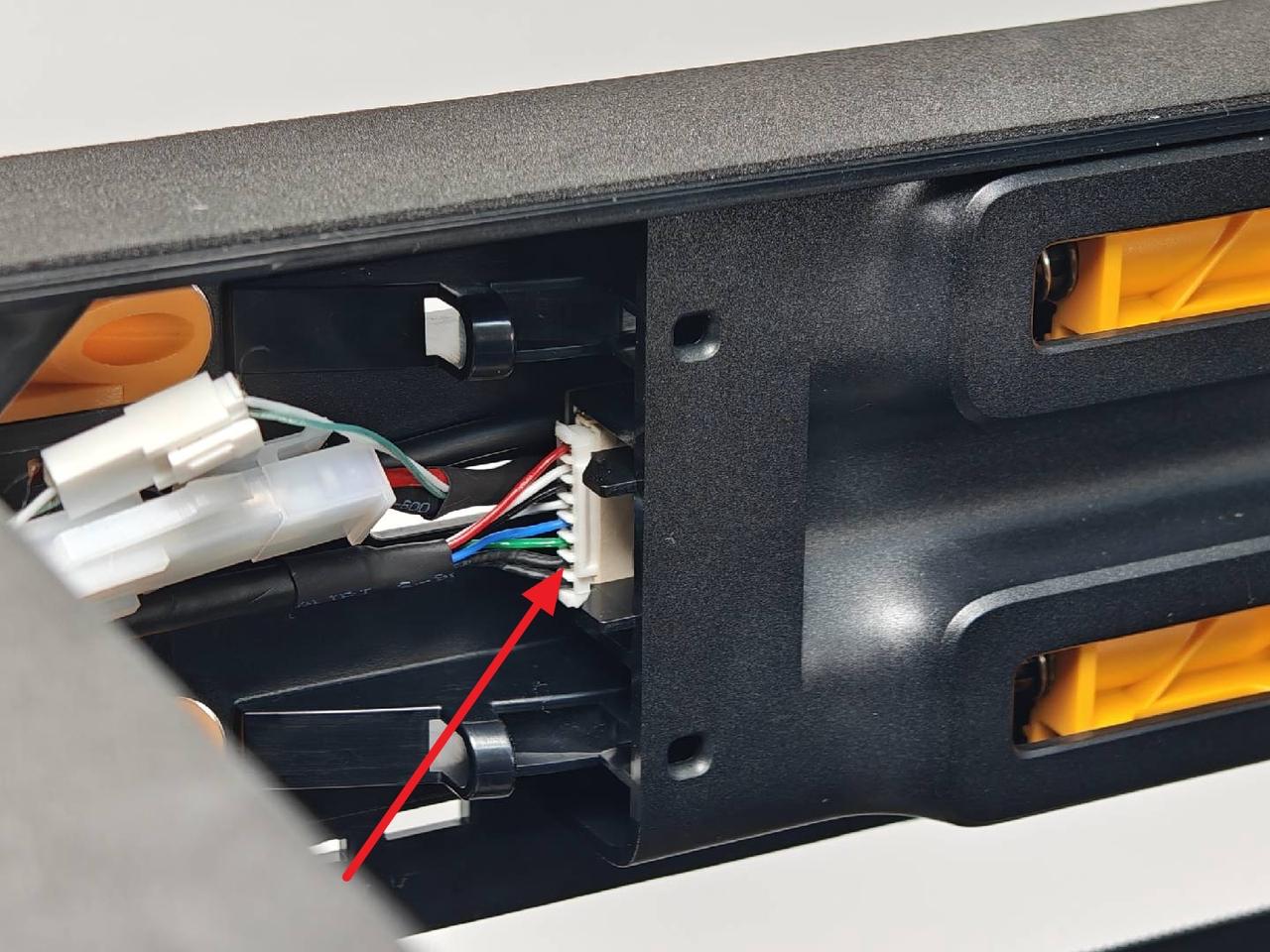

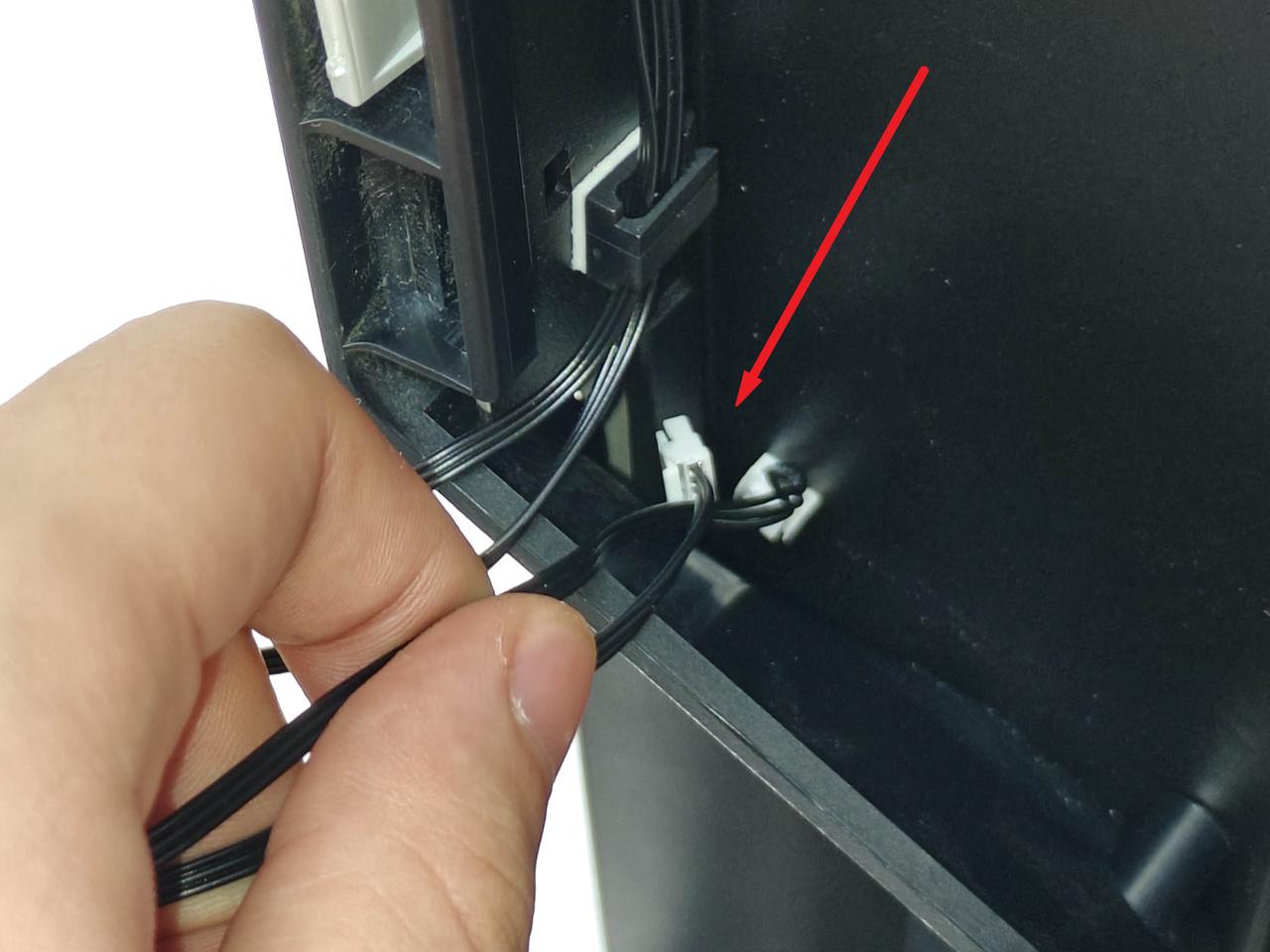

- 断开此处两个线缆接头即可完全移除霍尔板连接线。
¶ 安装 急停按钮检测霍尔板连接线
¶ 步骤 1：连接急停按钮检测霍尔板连接线
连接此处两个线缆接头。

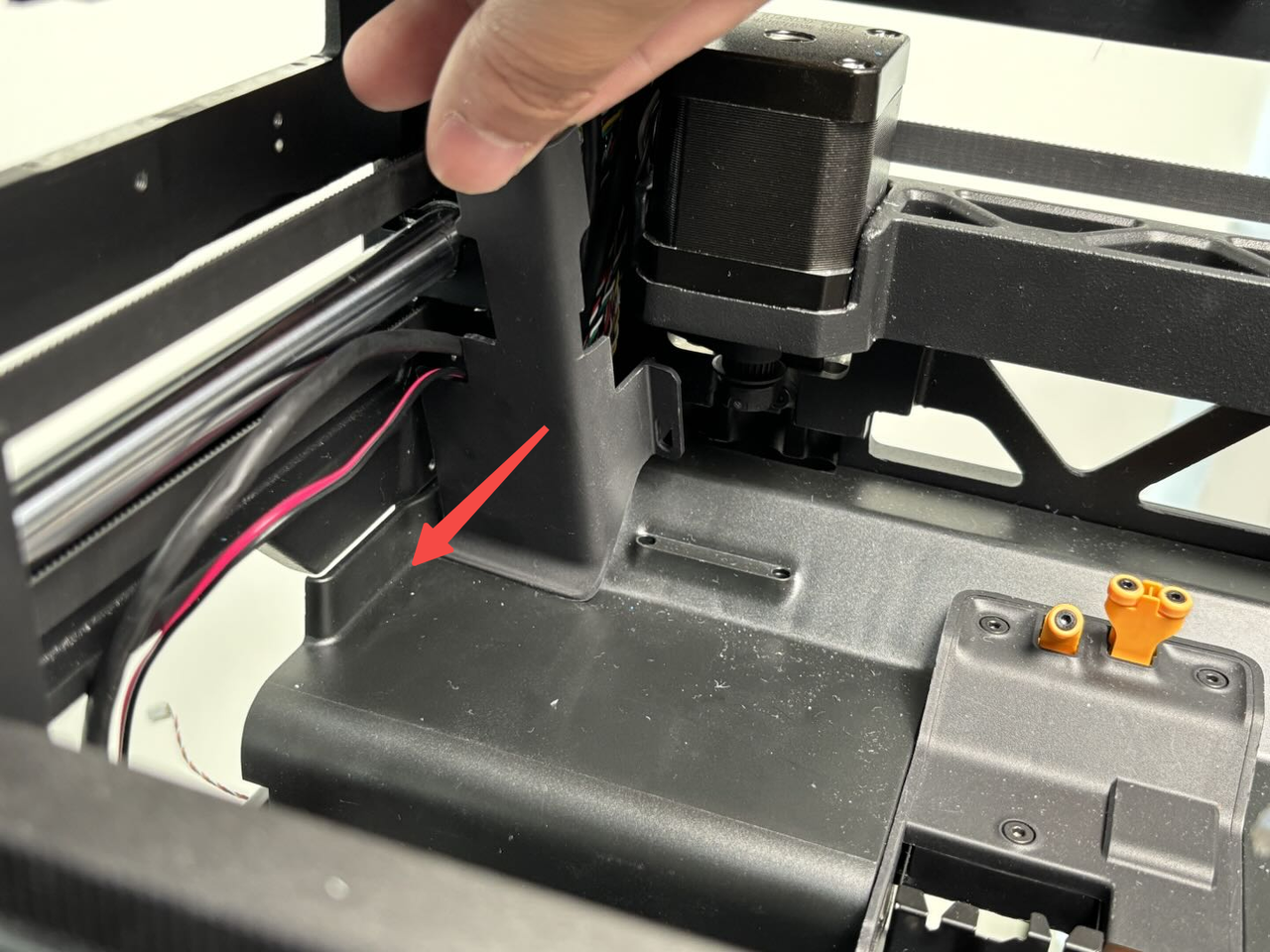

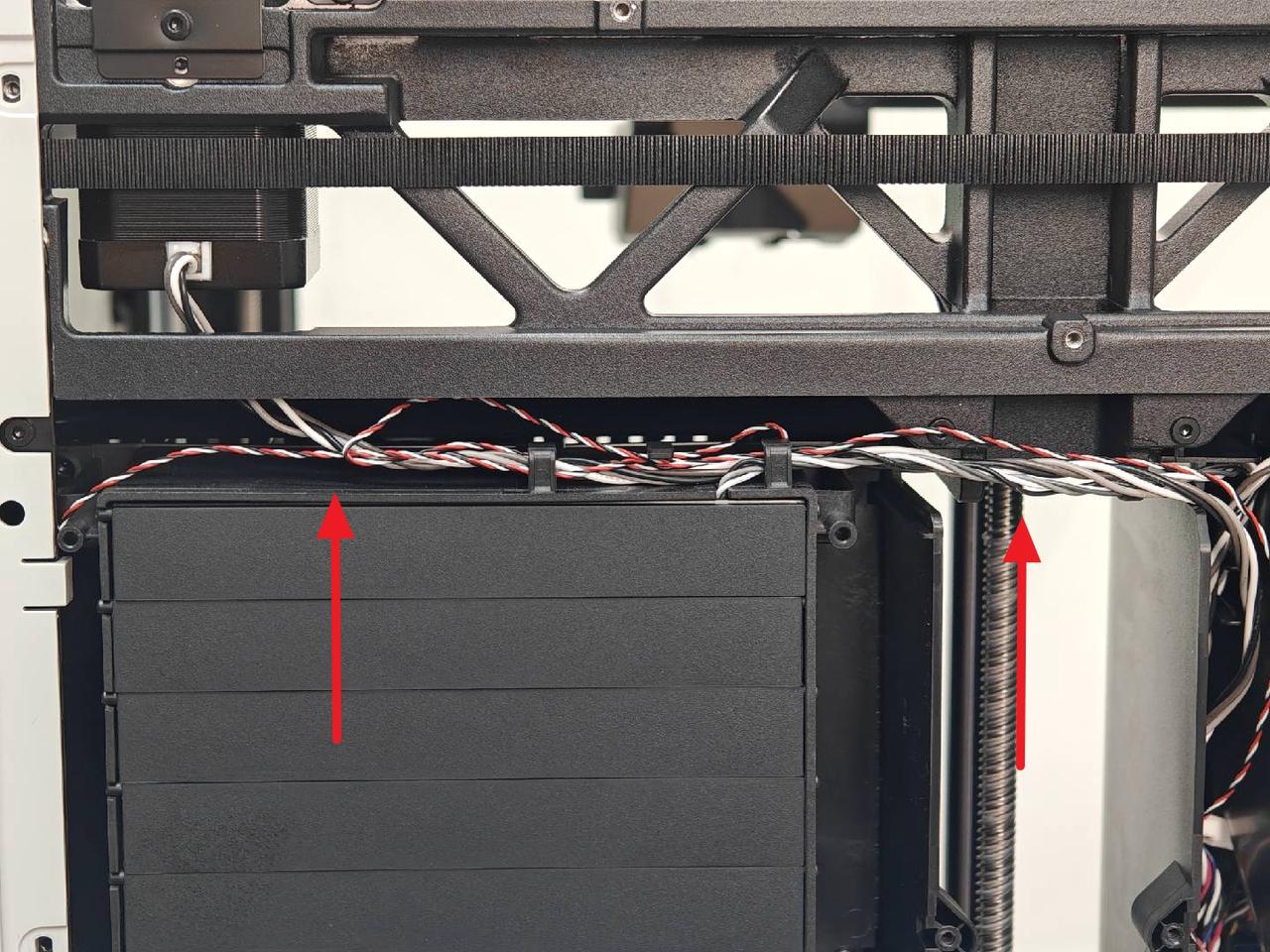

将线缆从底部孔中穿出，沿此路径将线缆卡入理线器。

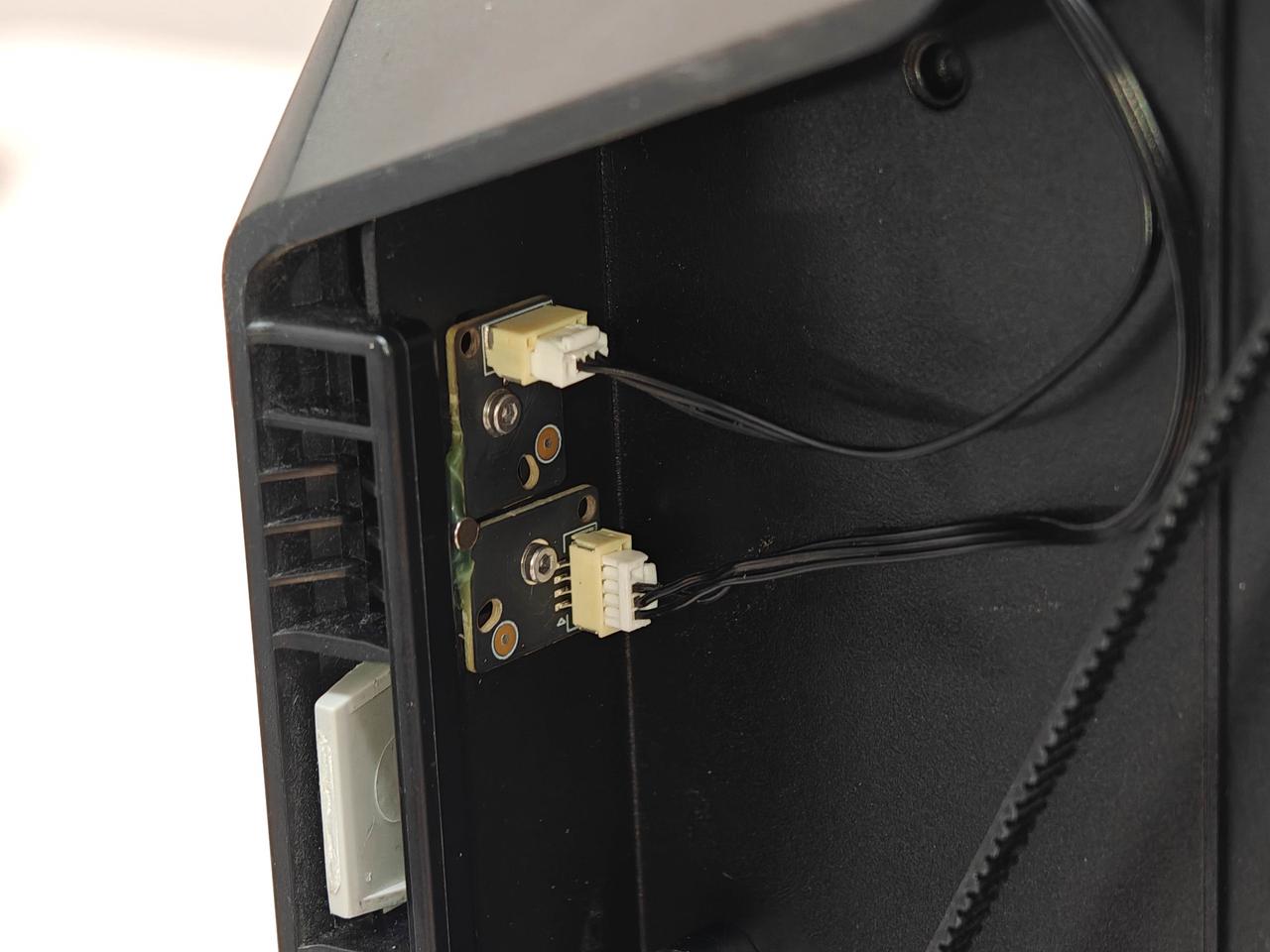

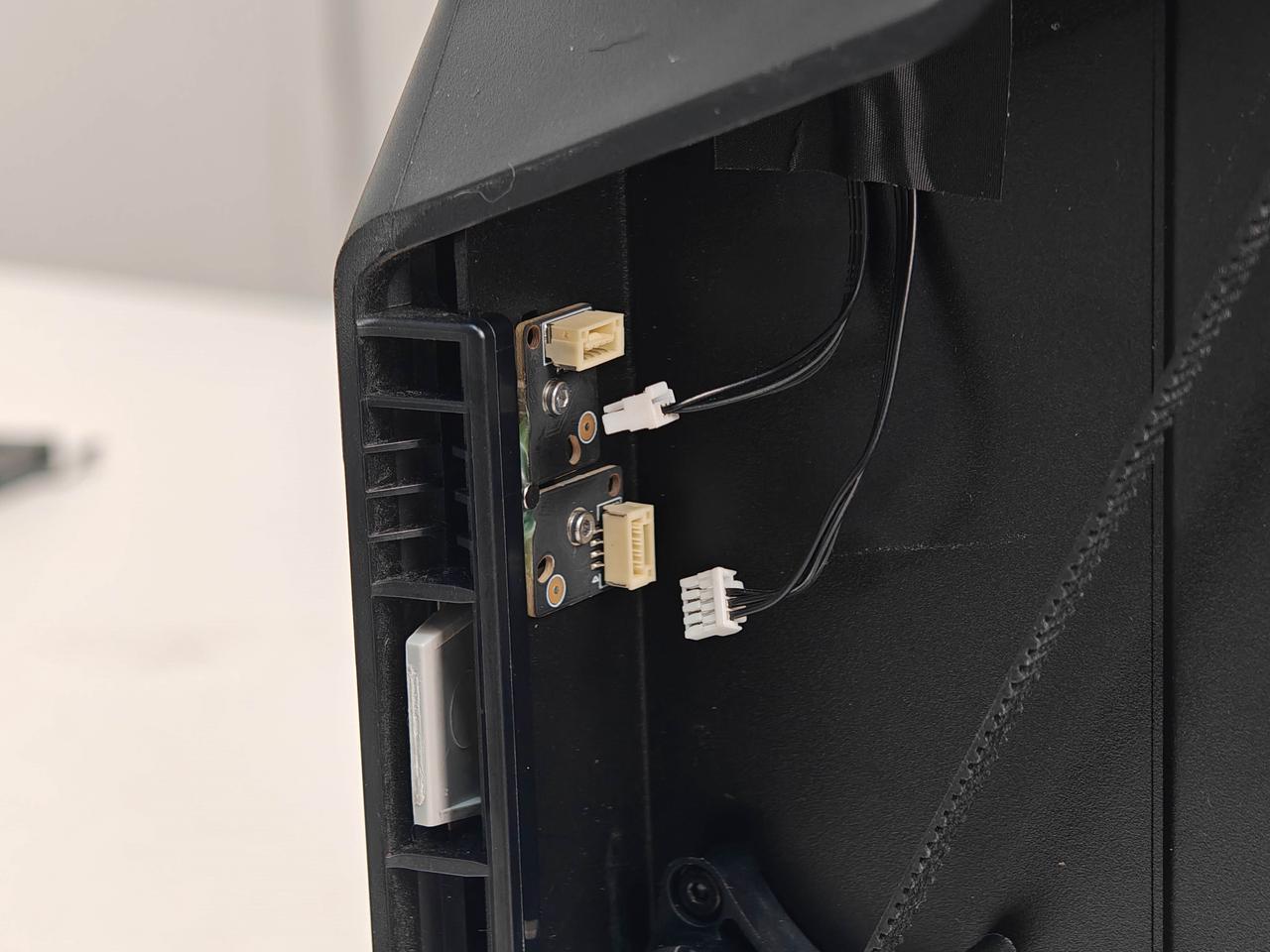

将线缆接头连接至霍尔板。
¶ 步骤 2：安装废料滑梯
- 先将废料滑梯底部的两个卡扣对准内衬上的两个孔位；
- 然后将废料滑梯往上扣，确保底部的卡扣扣入内衬中，用手托住废料滑梯的顶部，将废料滑梯的顶部的螺丝孔位对齐，最后使用 H2.0 内六角扳手拧紧一颗固定螺丝，并将黄绿和红白两根线缆扣在废料滑梯顶部的线扣后。
注：在安装废料滑梯的时候，需要注意将废料滑梯的两侧扣在内衬的外侧，如果扣在内侧可能无法正常安装。
¶ 步骤 3：安装背板
您可以参考这篇 Wiki 来安装 H2D 的背板：
¶ 更换左侧板霍尔连接线
¶ 移除左侧板霍尔连接线
¶ 步骤 1：移除背板和左侧板

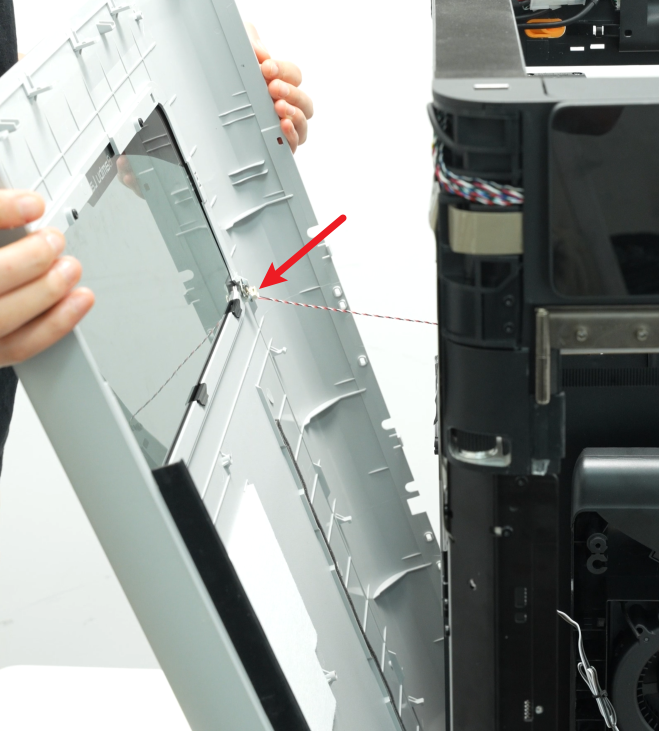

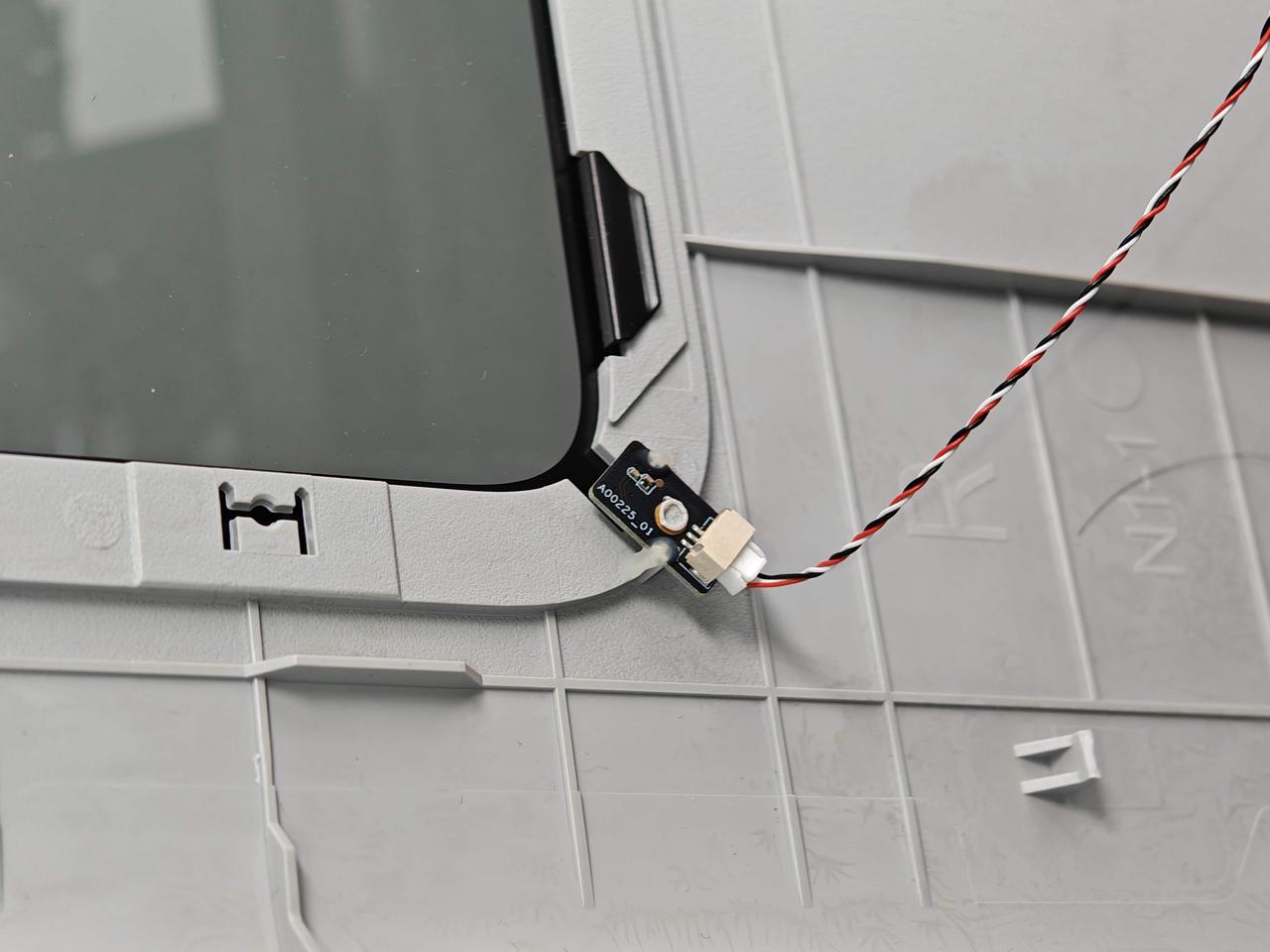

在更换左侧板霍尔连接线时，您需要先移除背板和左侧板，您可以参阅这篇 Wiki 来将背板和左侧板移除： 更换 H2D 左侧板
¶ 步骤 2：移除连接线

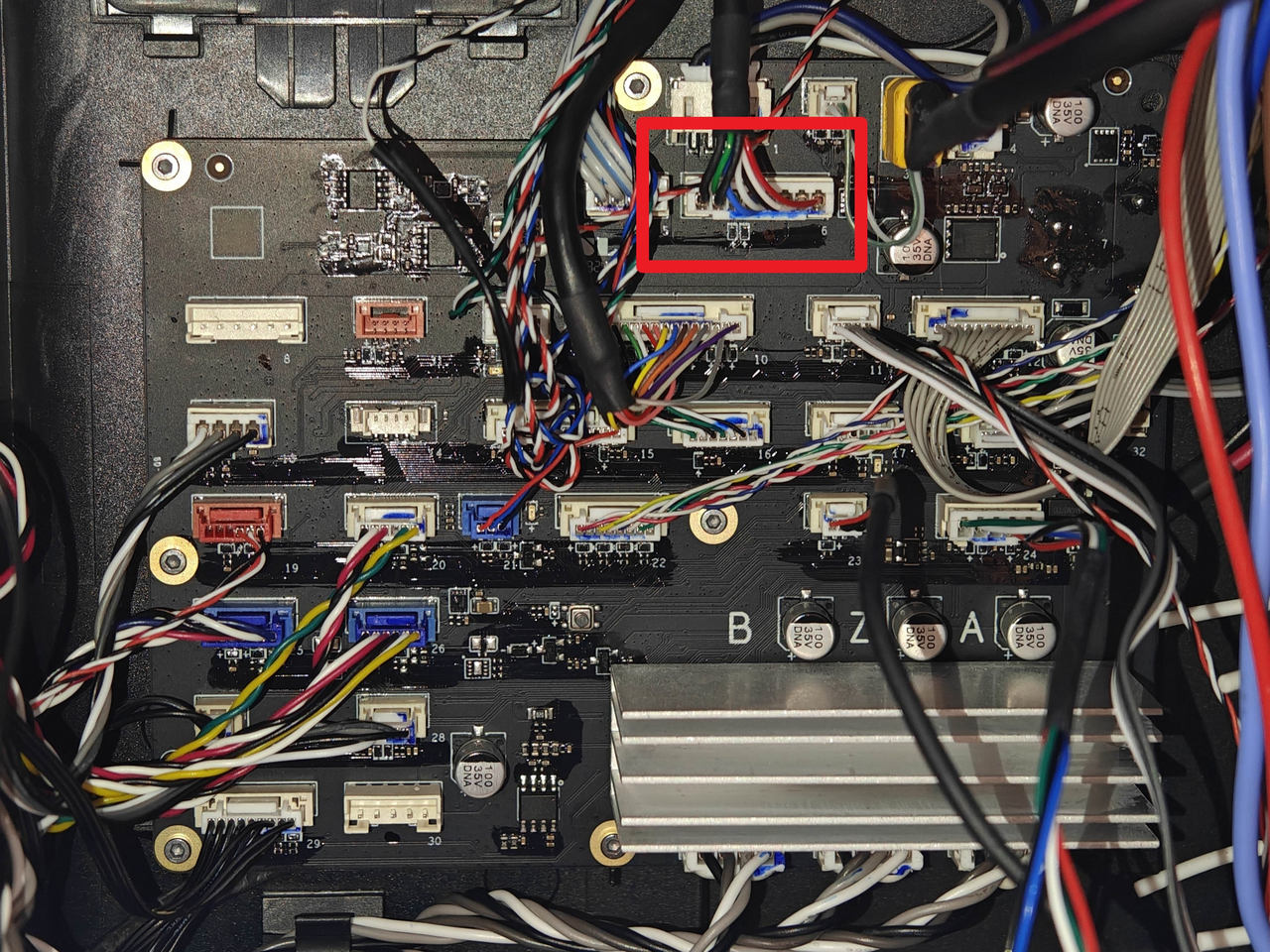

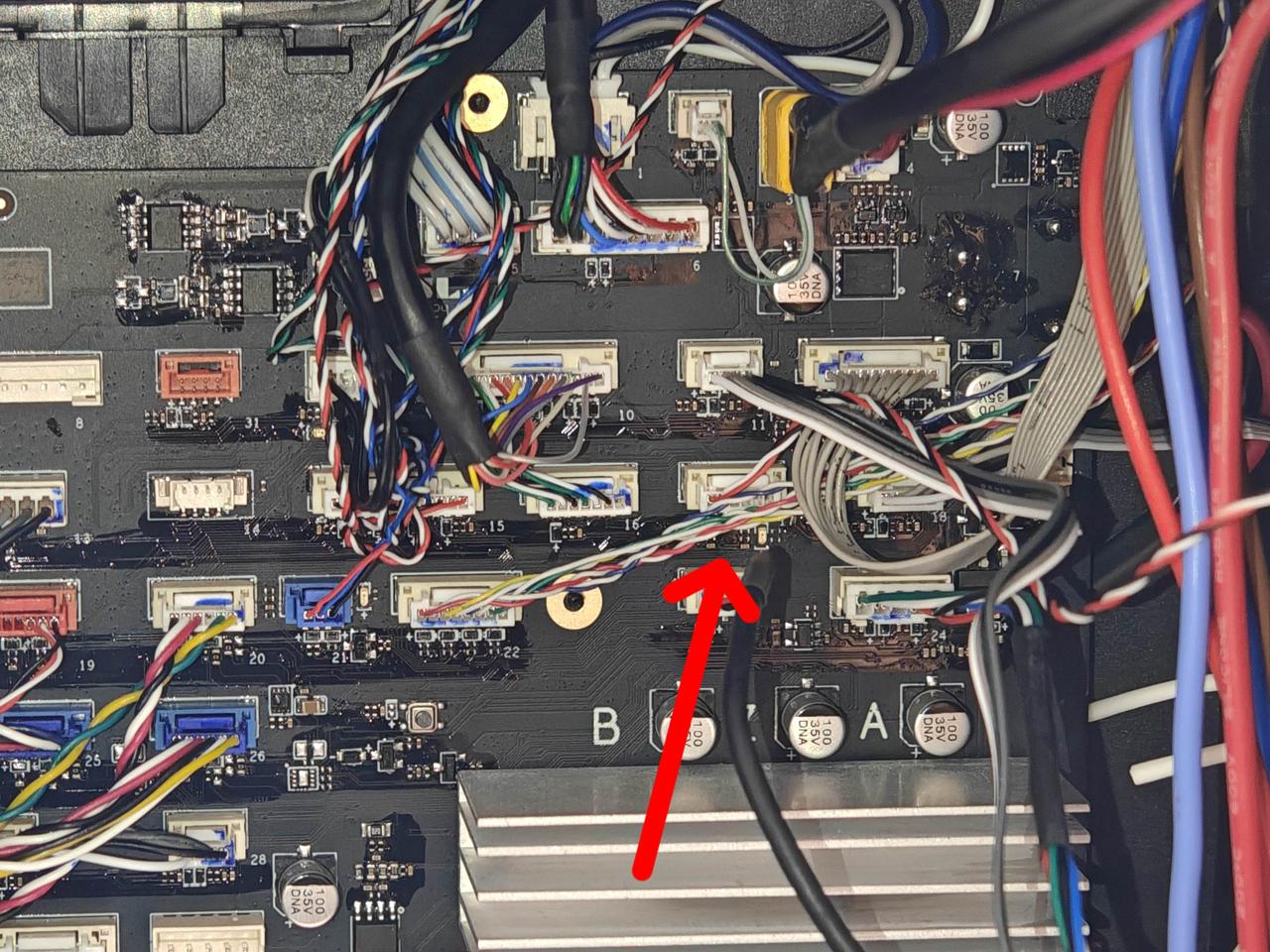

在 MC 板上断开左侧板霍尔连接线（黑白红三色线缆），将左侧板霍尔连接线从打印机上抽出。
注：与左侧板连接的一端在“步骤 1”中已经移除。
¶ 安装左侧板霍尔连接线
¶ 步骤 1：连接线缆
将左侧板霍尔连接线从打印机的缝隙中穿过，并与 MC 板连接。
注：另外一端与左侧板连接以及将线缆卡入 AC 板理线盖的线扣中将在“步骤 2”中完成。
¶ 步骤 2：安装左侧板和背板
您可以参阅这篇 Wiki 来安装左侧板和背板：
¶ 更换右侧板霍尔连接线
¶ 移除右侧板霍尔连接线
¶ 步骤 1：移除背板和右侧板

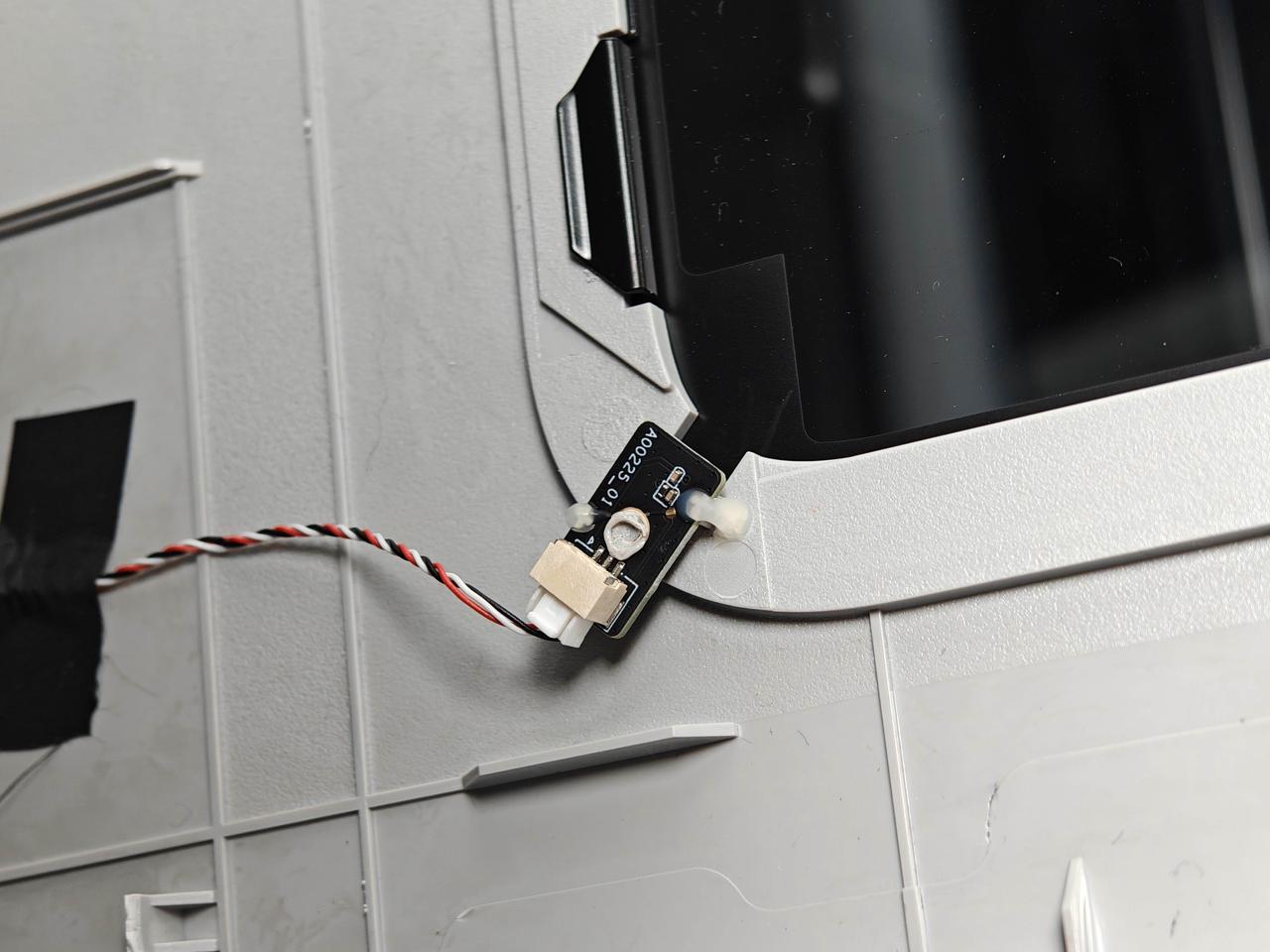

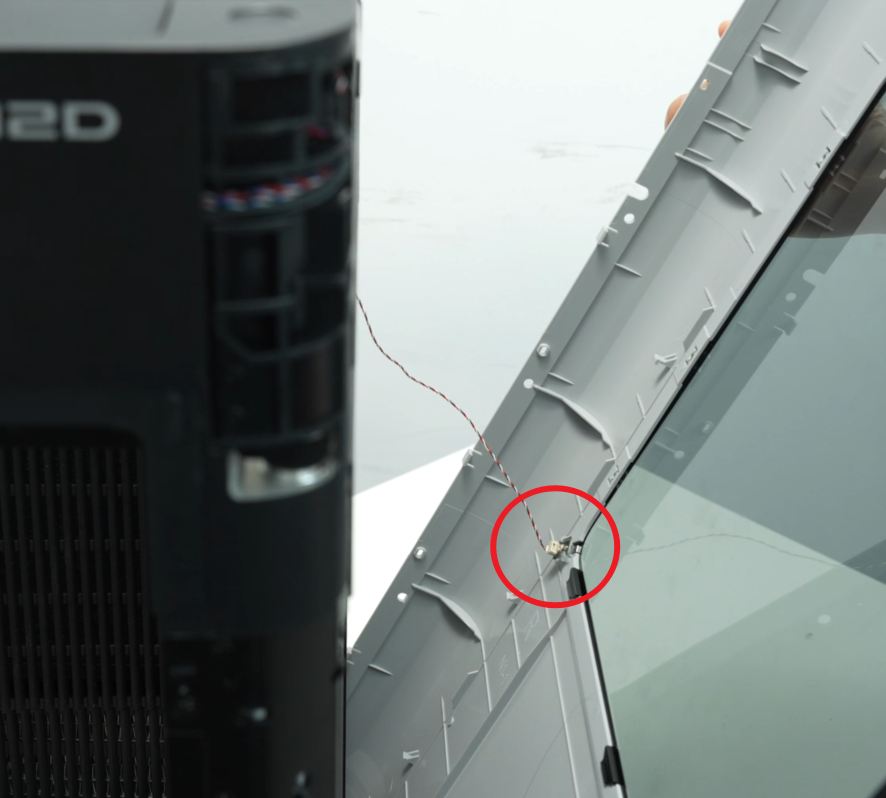

在更换右侧板霍尔连接线时，您需要先移除背板和右侧板，您可以参阅这篇 Wiki 来将背板和右侧板移除： 更换 H2D 右侧板
¶ 步骤 2：移除连接线

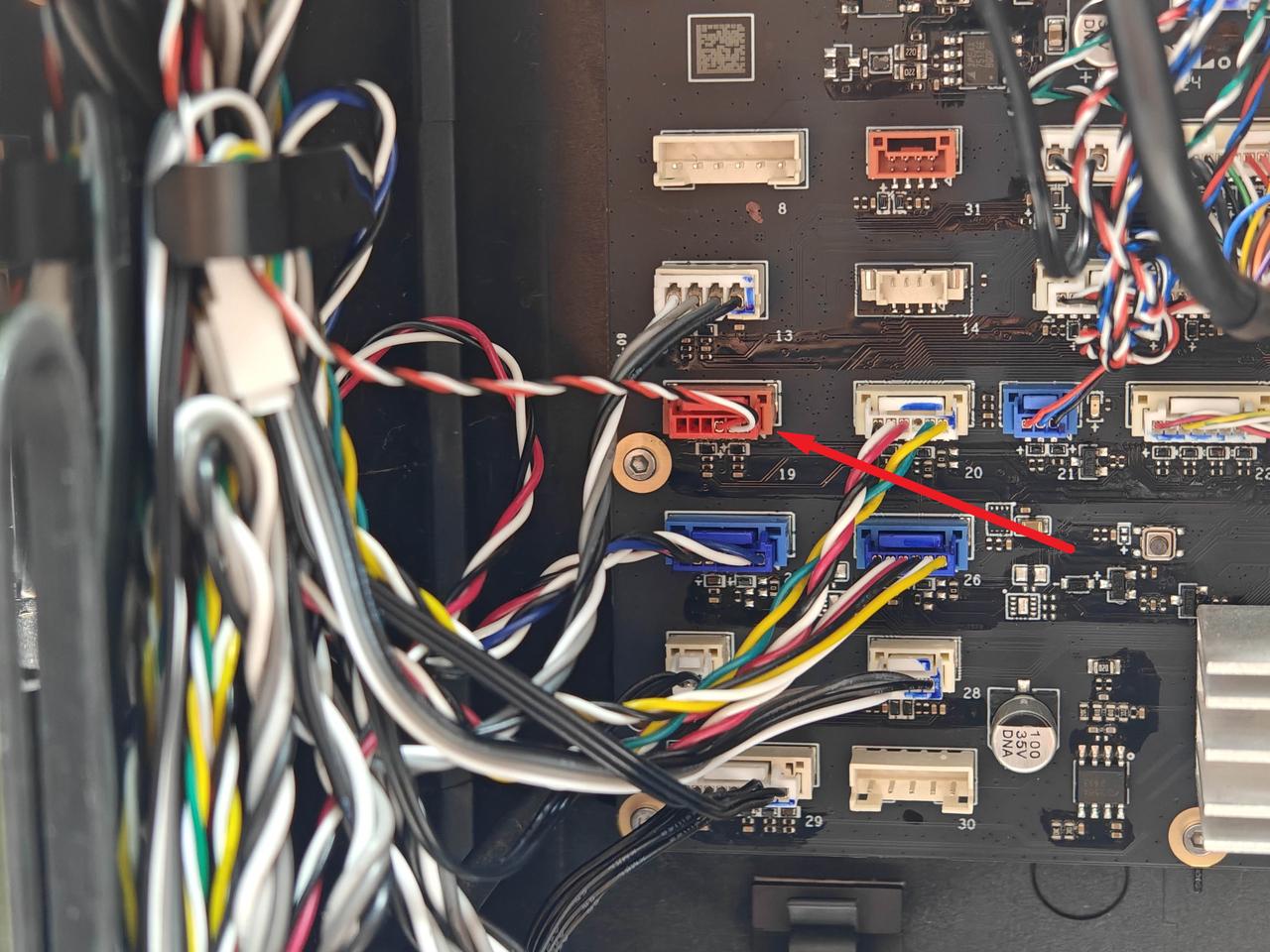

在 MC 板上断开右侧板霍尔连接线，将右侧板霍尔连接线从打印机上抽出。
注：与右侧板连接的一端在“步骤 1”中已经移除。
¶ 安装右侧板霍尔连接线
¶ 步骤 1：连接线缆
- 将右侧板霍尔连接线从打印机的缝隙中穿过，并与 MC 板连接；
注：另外一端与右侧板连接以及将线缆卡入 AC 板理线盖的线扣中将在“步骤 2”中完成。

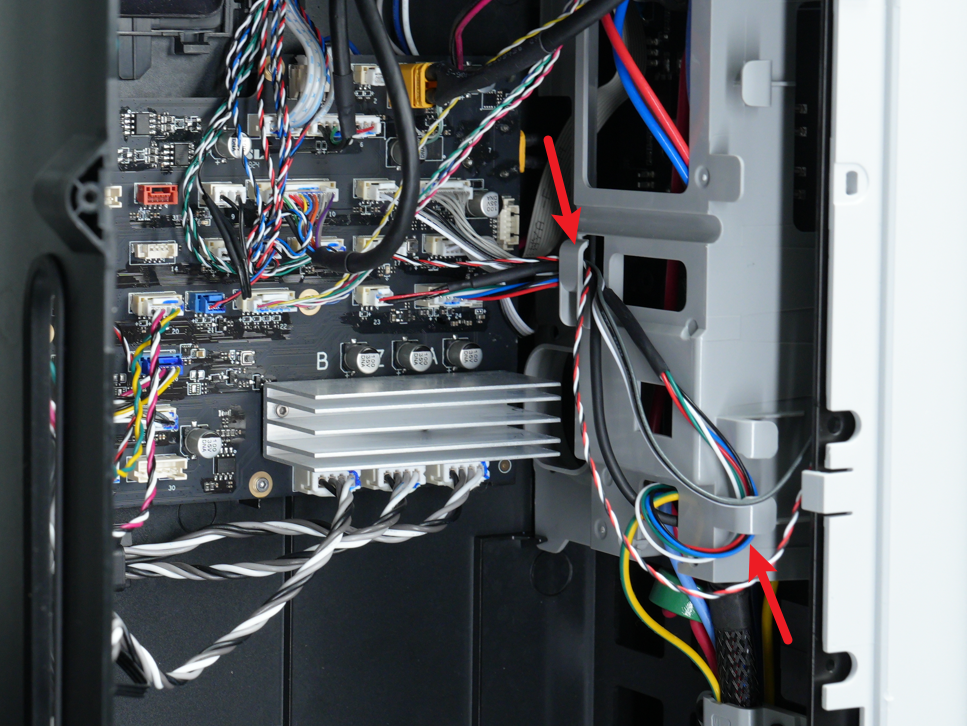

- 将右侧板霍尔连接线卡入右内衬顶部的线扣中。
¶ 步骤 2：安装右侧板和背板
您可以参阅这篇 Wiki 来安装右侧板和背板：
¶ 更换 MC 板供电线
¶ 移除 MC 板供电线
¶ 步骤 1：移除背板
您可以参考这篇 Wiki 来移除 H2D 的背板：
¶ 步骤 2：移除废料滑梯
使用 H2.0 内六角扳手移除 1 颗固定螺丝（BT3x8），然后向下拉动废料滑梯，直到可以看见废料滑梯的两个卡扣，然后向外取出废料滑梯。
废料滑梯除了通过顶部的螺丝固定外，底部也有两个卡扣扣在内衬上来进行固定。
¶ 步骤 3：移除 AC 板理线盖
参考此 wiki 移除 AC 板理线盖。
¶ 步骤 4：移除 MC 板供电线

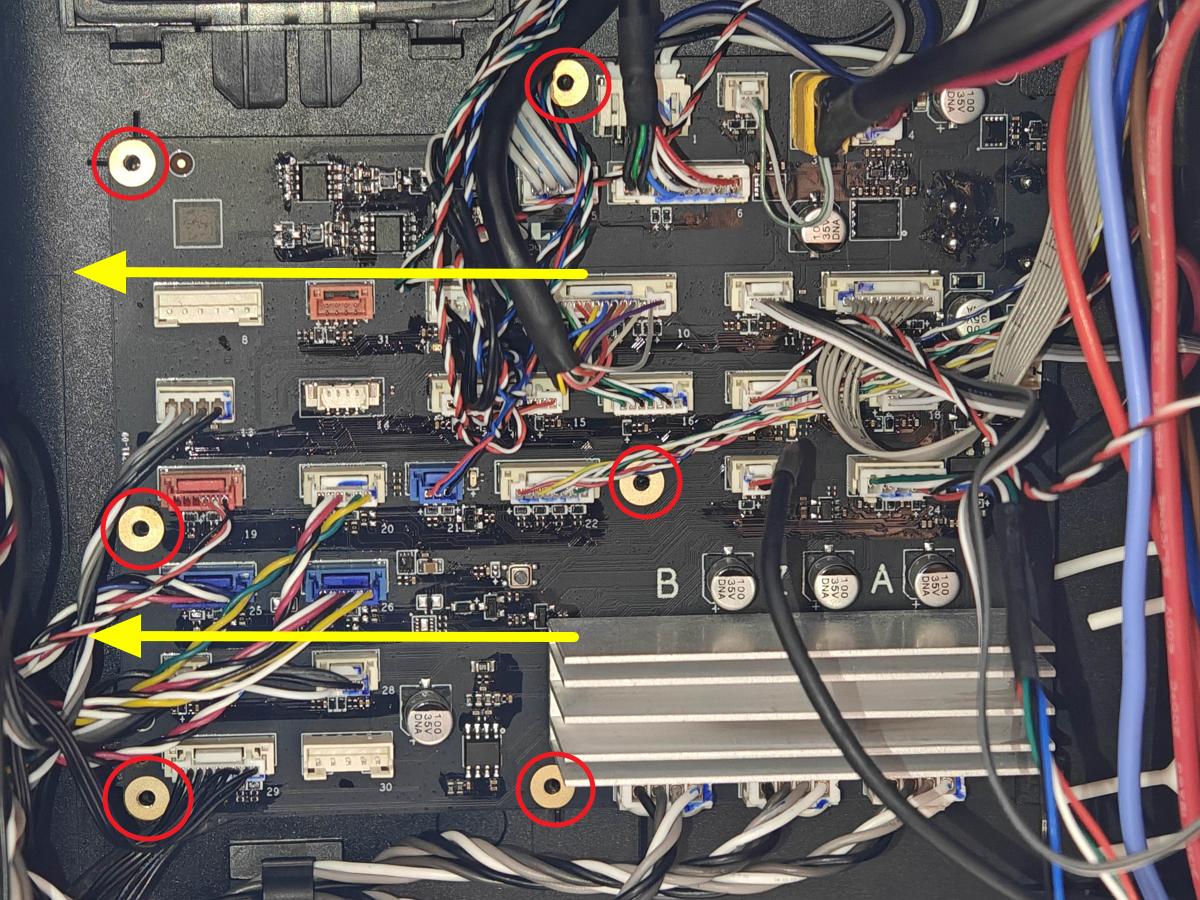

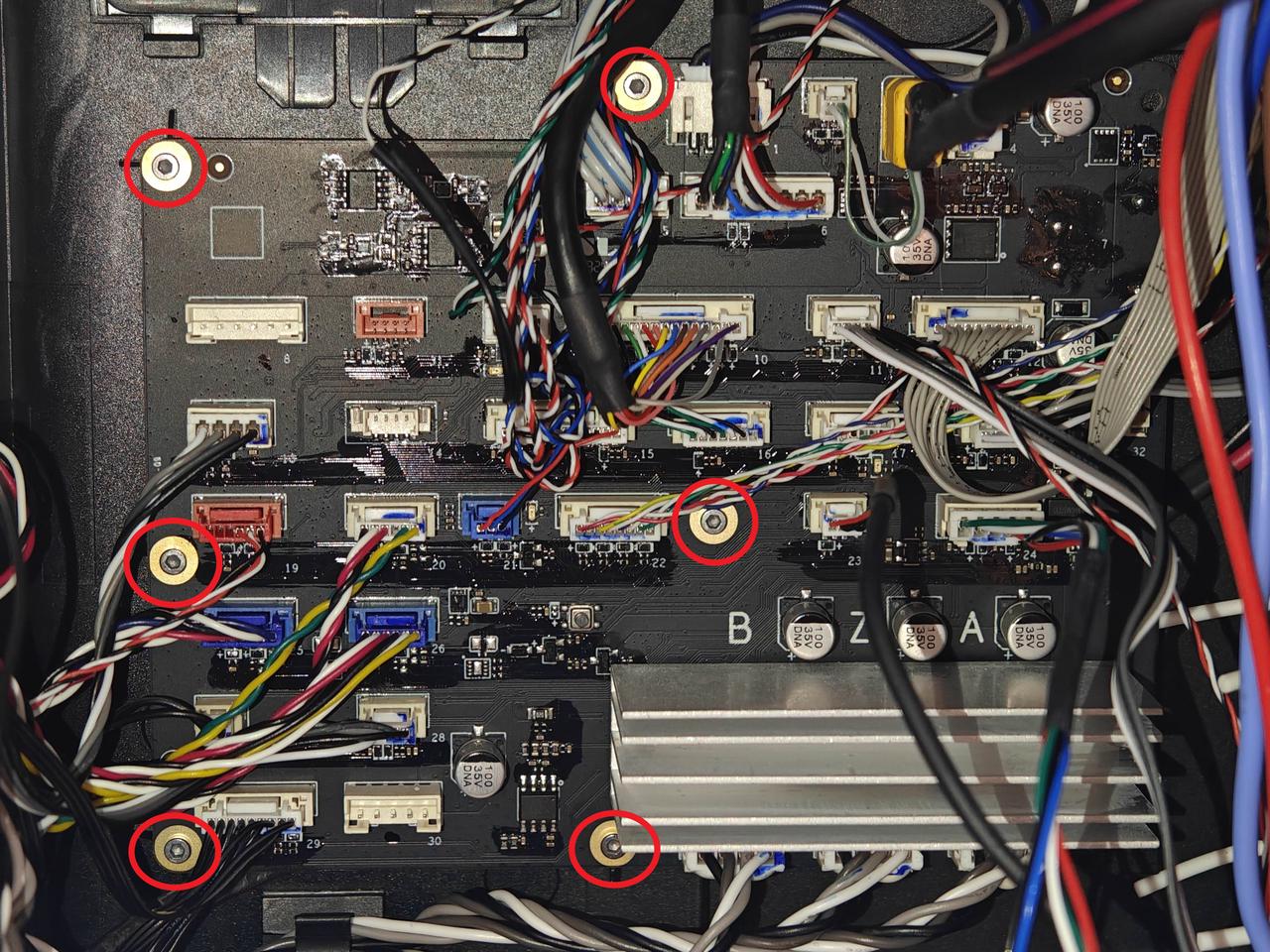

移除此处 6 颗螺丝，向右从固定槽内推出；此时可以将主板轻轻向上抬起移除 MC 板供电线缆。

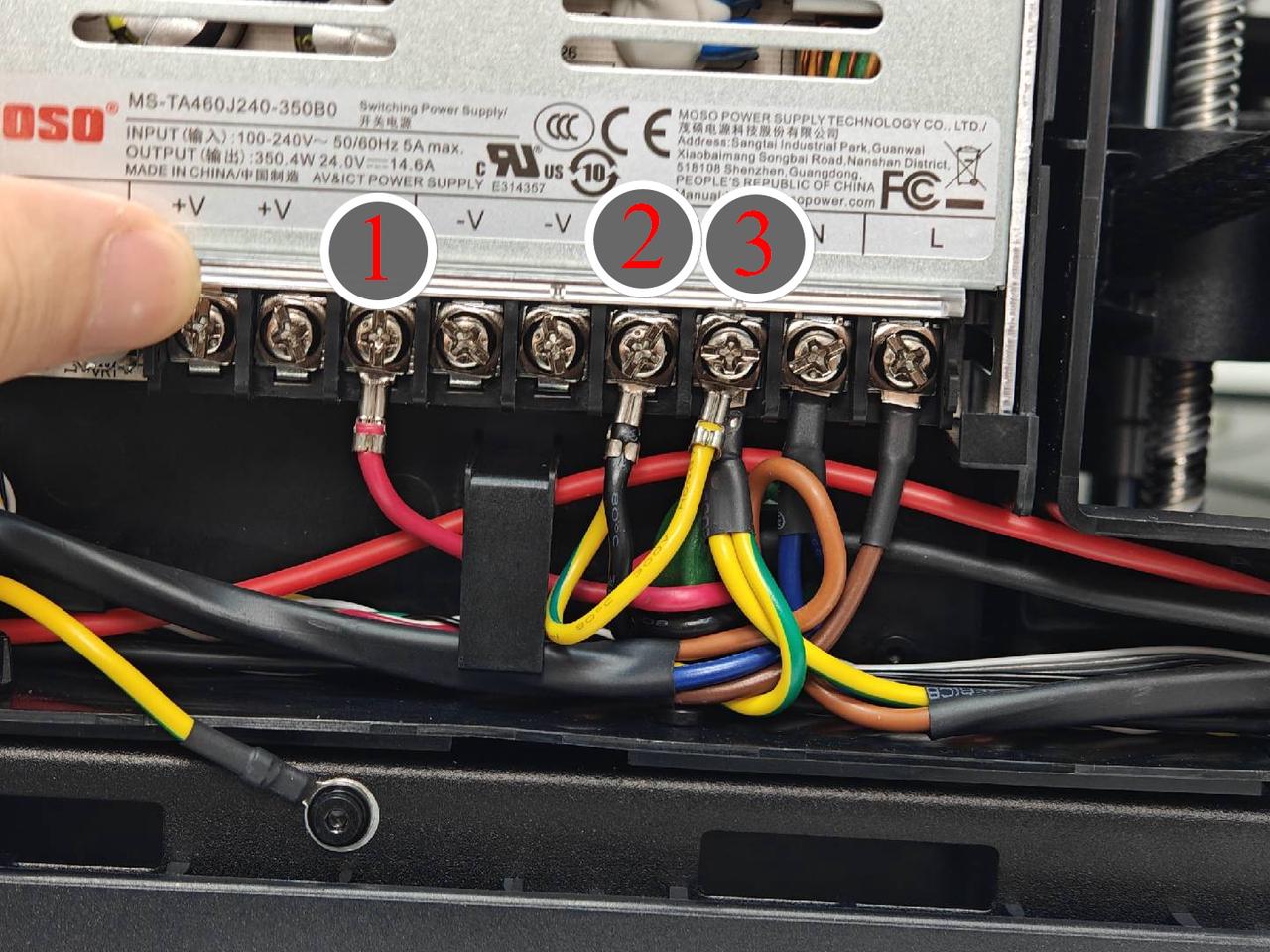

此时需要移除电源模块一端的接线，向上扣开透明的保护壳后，使用十字螺丝刀拧松电源上的连接线固定螺丝（可以不用完全移除，拧松即可），如果下图所示 #1 #2 #3 螺丝，然后沿此路径将 MC 板线缆向下取出。
¶ 安装 MC 板供电线
¶ 步骤 1：连接 MC 板供电线缆
首先将新的 MC 供电线缆插入 MC 主板，将主板插入固定槽。

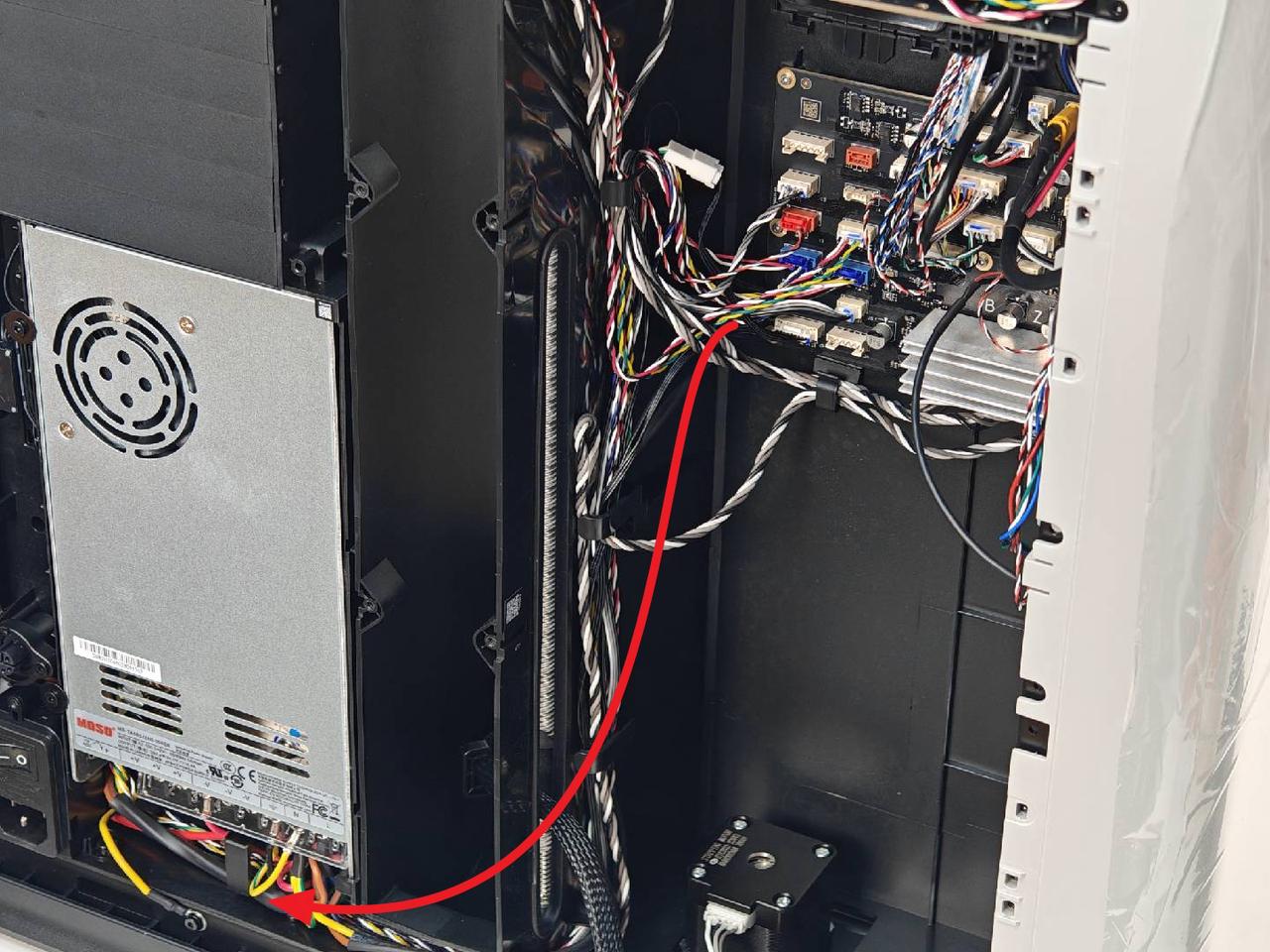

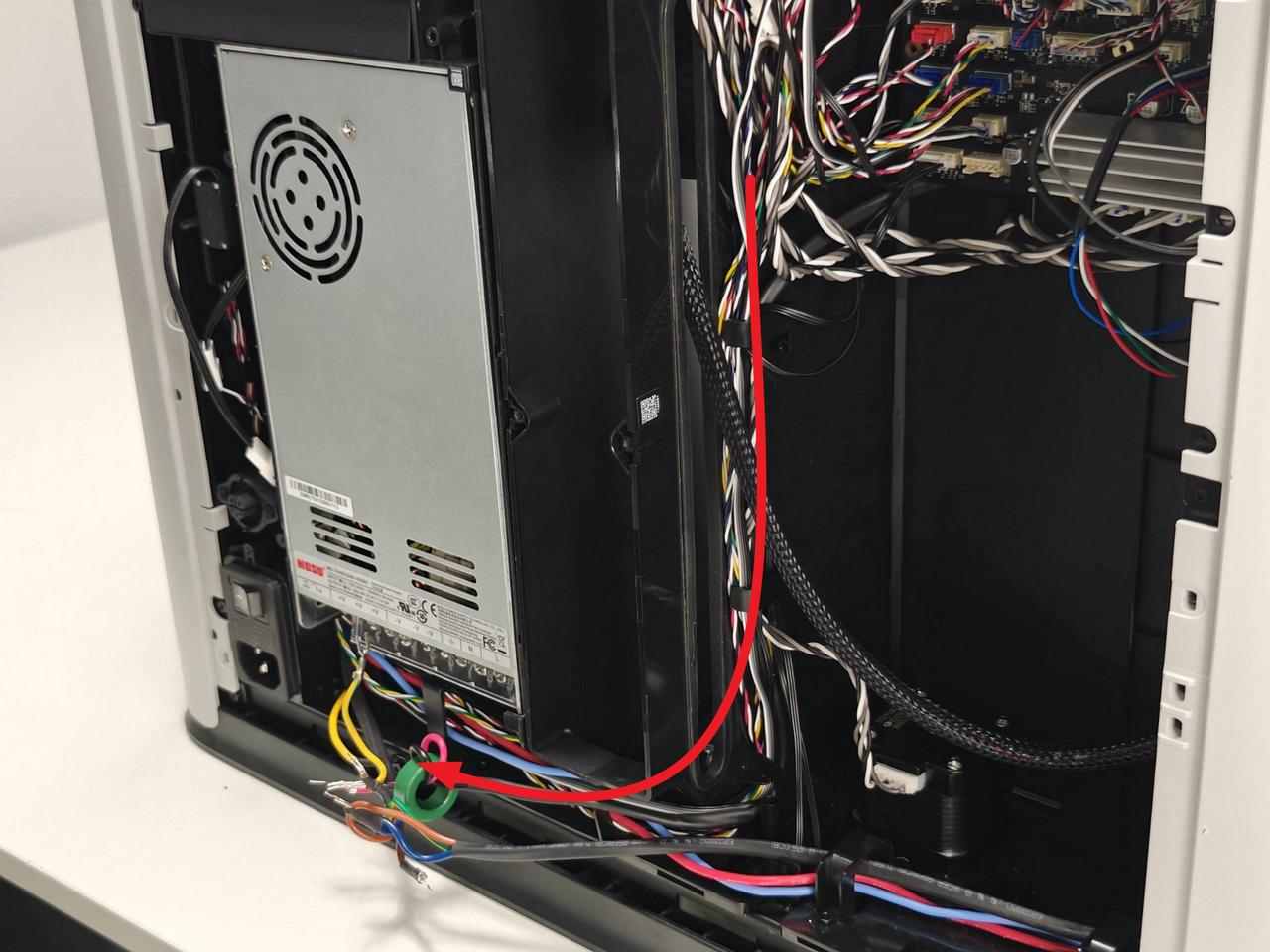

接下来锁紧主板 6 颗固定螺丝，沿此路径将线缆连接至电源模块。
将线缆参考下图依次接入电源，然后使用十字螺丝刀拧紧螺丝，最后将透明保护壳扣紧。
线缆的颜色从左往右依次为：
-
红色 V+
-
黑色 V-
-
黄色 地线（两根黄色的线缆均接在这里）
¶ 步骤 2：安装 AC 板理线盖
参考此 wiki 安装 AC 板理线盖。
¶ 步骤 3：安装废料滑梯
- 先将废料滑梯底部的两个卡扣对准内衬上的两个孔位；
- 然后将废料滑梯往上扣，确保底部的卡扣扣入内衬中，用手托住废料滑梯的顶部，将废料滑梯的顶部的螺丝孔位对齐，最后使用 H2.0 内六角扳手拧紧一颗固定螺丝，并将黄绿和红白两根线缆扣在废料滑梯顶部的线扣后。
注：在安装废料滑梯的时候，需要注意将废料滑梯的两侧扣在内衬的外侧，如果扣在内侧可能无法正常安装。
¶ 步骤 4：安装背板
您可以参考这篇 Wiki 来安装 H2D 的背板：
¶ 更换 4pin 接口板连接线
¶ 移除 4pin 接口板连接线
¶ 步骤 1：移除背板
您可以参考这篇 Wiki 来移除 H2D 的背板：
¶ 步骤 2：移除废料滑梯
使用 H2.0 内六角扳手移除 1 颗固定螺丝（BT3x8），然后向下拉动废料滑梯，直到可以看见废料滑梯的两个卡扣，然后向外取出废料滑梯。
废料滑梯除了通过顶部的螺丝固定外，底部也有两个卡扣扣在内衬上来进行固定。
¶ 步骤 3：移除 4pin 接口板连接

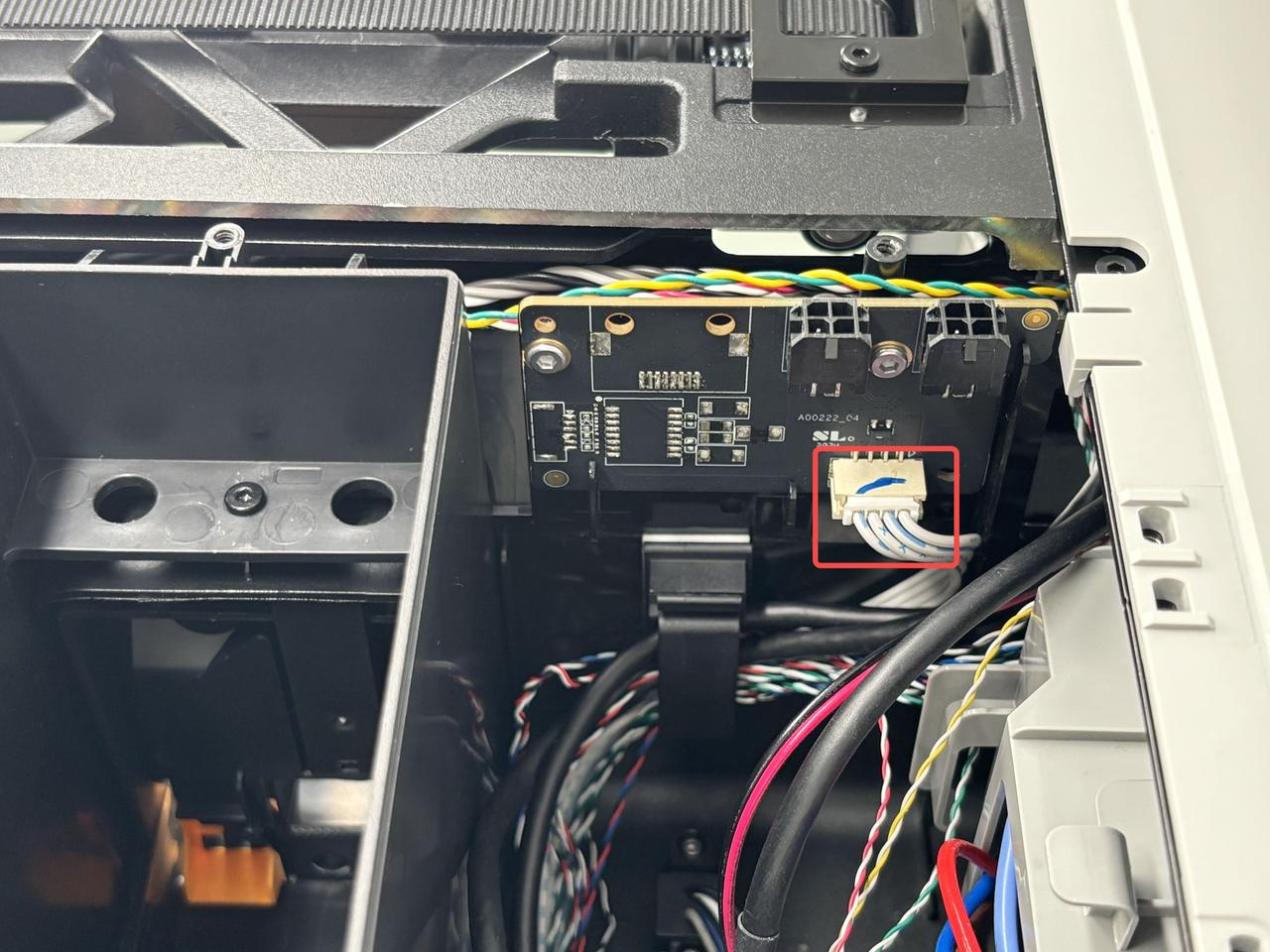

将 4pin 接口板连接线分别从 MC 板和 4pin 接口板上断开连接，然后打开左内衬中的线扣，即可移除线缆。
¶ 安装 4pin 接口板连接线
¶ 步骤 1：连接 4pin 接口板连接线
将新的 4pin 接口板连接分别与 MC 板和 4pin 接口板连接，然后将线缆卡入左内衬的两个线扣中。
¶ 步骤 2：安装废料滑梯
- 先将废料滑梯底部的两个卡扣对准内衬上的两个孔位；
- 然后将废料滑梯往上扣，确保底部的卡扣扣入内衬中，用手托住废料滑梯的顶部，将废料滑梯的顶部的螺丝孔位对齐，最后使用 H2.0 内六角扳手拧紧一颗固定螺丝，并将黄绿和红白两根线缆扣在废料滑梯顶部的线扣后。
注：在安装废料滑梯的时候，需要注意将废料滑梯的两侧扣在内衬的外侧，如果扣在内侧可能无法正常安装。
¶ 步骤 3：安装背板
您可以参考这篇 Wiki 来安装 H2D 的背板：
¶ 更换缓冲器连接线
¶ 移除缓冲器连接线
¶ 步骤 1：移除 AP 板盖和护线盖

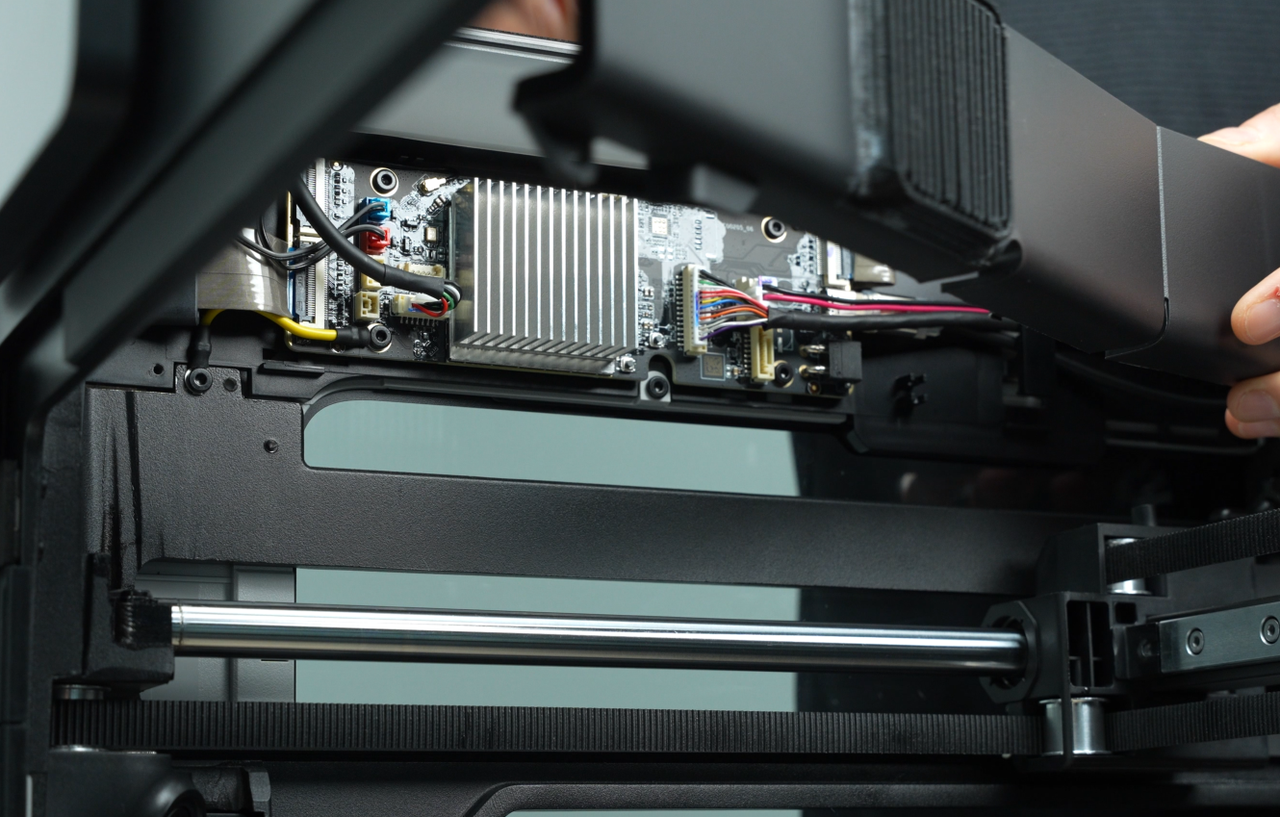

- 使用 H2.0 内六角扳手拧下 1 颗固定螺丝（BT2.6x8），然后从靠近前门的一侧取下 AP 板盖。
- 护线盖由卡扣固定，您可以将护线盖向外拔出；此时可以断开缓冲器线缆。
¶ 步骤 2：移除背板
您可以参考这篇 Wiki 来移除 H2D 的背板：
¶ 步骤 3：移除废料滑梯
使用 H2.0 内六角扳手移除 1 颗固定螺丝（BT3x8），然后向下拉动废料滑梯，直到可以看见废料滑梯的两个卡扣，然后向外取出废料滑梯。
废料滑梯除了通过顶部的螺丝固定外，底部也有两个卡扣扣在内衬上来进行固定。
¶ 步骤 4：移除缓冲器连接线
先将缓冲器连接线与 MC 板断开连接，然后将缓冲器连接线与缓冲器断开连接，将连接先从左内衬中抽出。
¶ 安装缓冲器连接线
¶ 步骤 1：连接缓冲器连接线
- 将新的线缆接头插入缓冲器，沿此路径从内衬的走线孔中穿过。
- 然后将缓冲器连接线的另外一端与 MC 板连接。
¶ 步骤 2：安装废料滑梯
- 先将废料滑梯底部的两个卡扣对准内衬上的两个孔位；
- 然后将废料滑梯往上扣，确保底部的卡扣扣入内衬中，用手托住废料滑梯的顶部，将废料滑梯的顶部的螺丝孔位对齐，最后使用 H2.0 内六角扳手拧紧一颗固定螺丝，并将黄绿和红白两根线缆扣在废料滑梯顶部的线扣后。
注：在安装废料滑梯的时候，需要注意将废料滑梯的两侧扣在内衬的外侧，如果扣在内侧可能无法正常安装。
¶ 步骤 3：安装 AP 板盖和护线盖
- 将护线盖扣入打印机中；
- 先从靠近打印机背面的一侧扣回 AP 板盖，将箭头所示的两处均按压到位，右侧与缓冲器齐平，底部与护线盖齐平，然后使用 H 2.0 内六角扳手拧紧一颗固定螺丝（BT2.6x8）。
¶ 步骤 4：安装背板
您可以参考这篇 Wiki 来安装打印机背板：
¶ 如何验证成功
连接电源并打开打印机，发起打印，没有报错即可。
