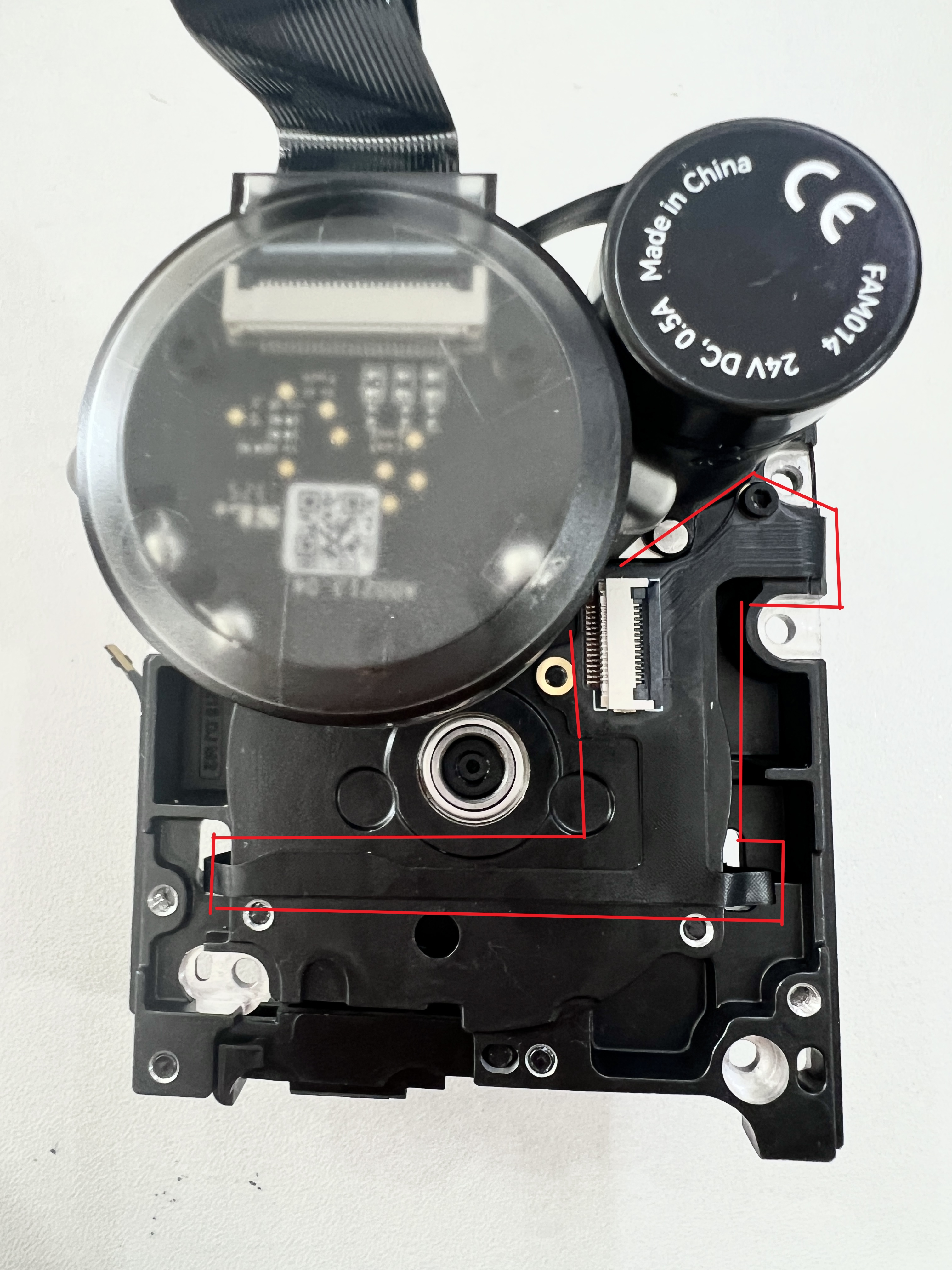

挤出机霍尔转接板黏贴于挤出机背面,是一条带接口的柔软排线,取下时需要拧下固定的三颗螺丝。
重要提醒 !
在对打印机及其电子设备(包括工具头线缆)进行任何维护工作之前,请关闭打印机电源并断开电源连接,以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时,请先确认热端和热床的温度,避免在高温状态下操作,如果必须在高温状态下操作,请佩戴好隔热手套,以确保安全有效地执行维护工作。
如果您对本指南有任何疑问,请联系在线技术支持(服务时间 9:00-21:00),我们将及时回复并为您提供所需的帮助。
![]() |
![]() |
将挤出机放置在桌面上,使用 H2.0 内六角扳手移除一颗右切刀刀柄固定螺丝,将右切刀刀柄和扭簧一起从挤出机上拆下。
![]() |
![]() |
同样的操作,将左切刀也一并拆下。

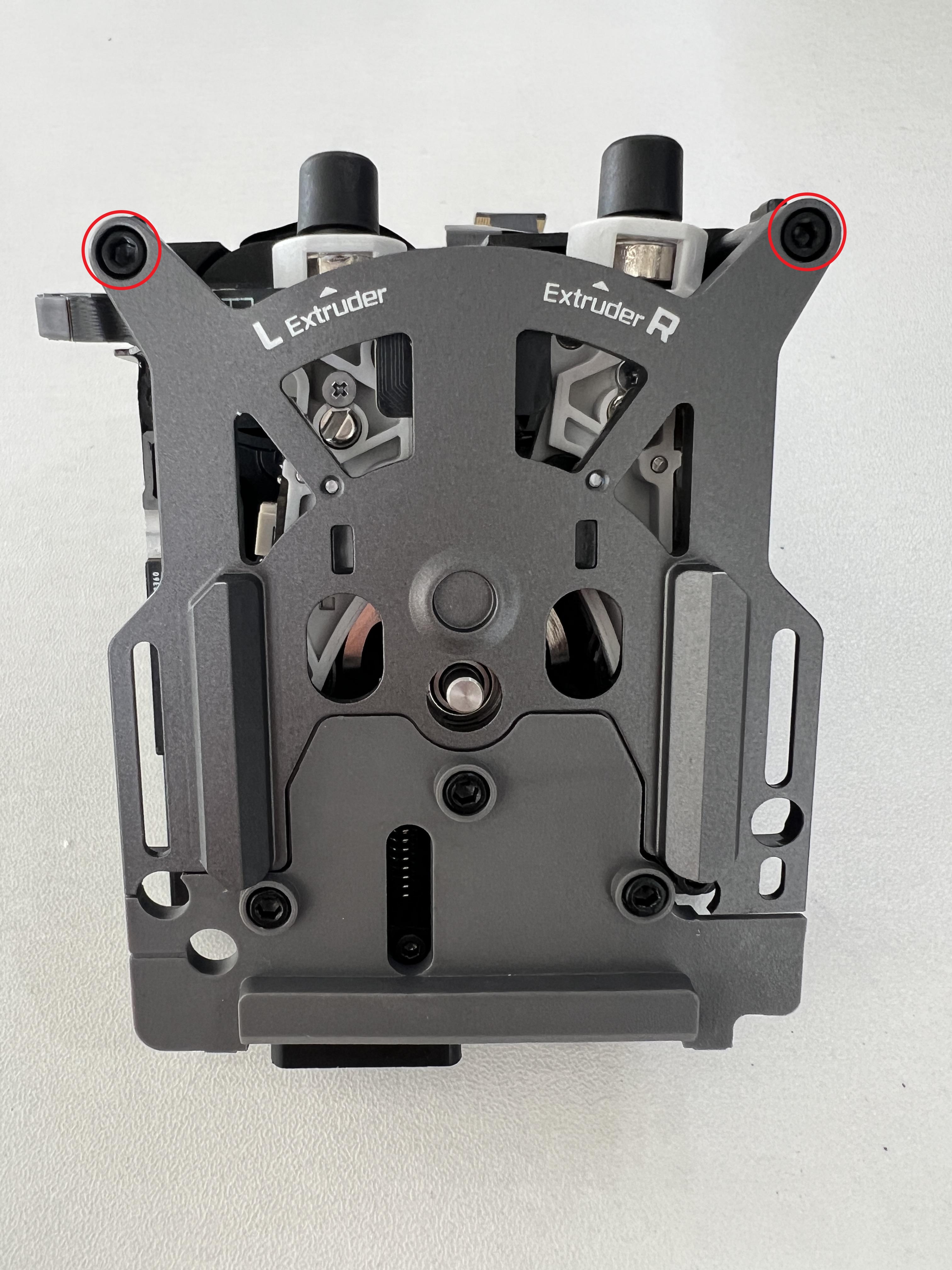

使用 H2.0 内六角扳手移除三颗固定螺丝(方框标记:M2.5x7 * 3),然后将挤出机前盖导向往前抽出。
抽出方式如下图:

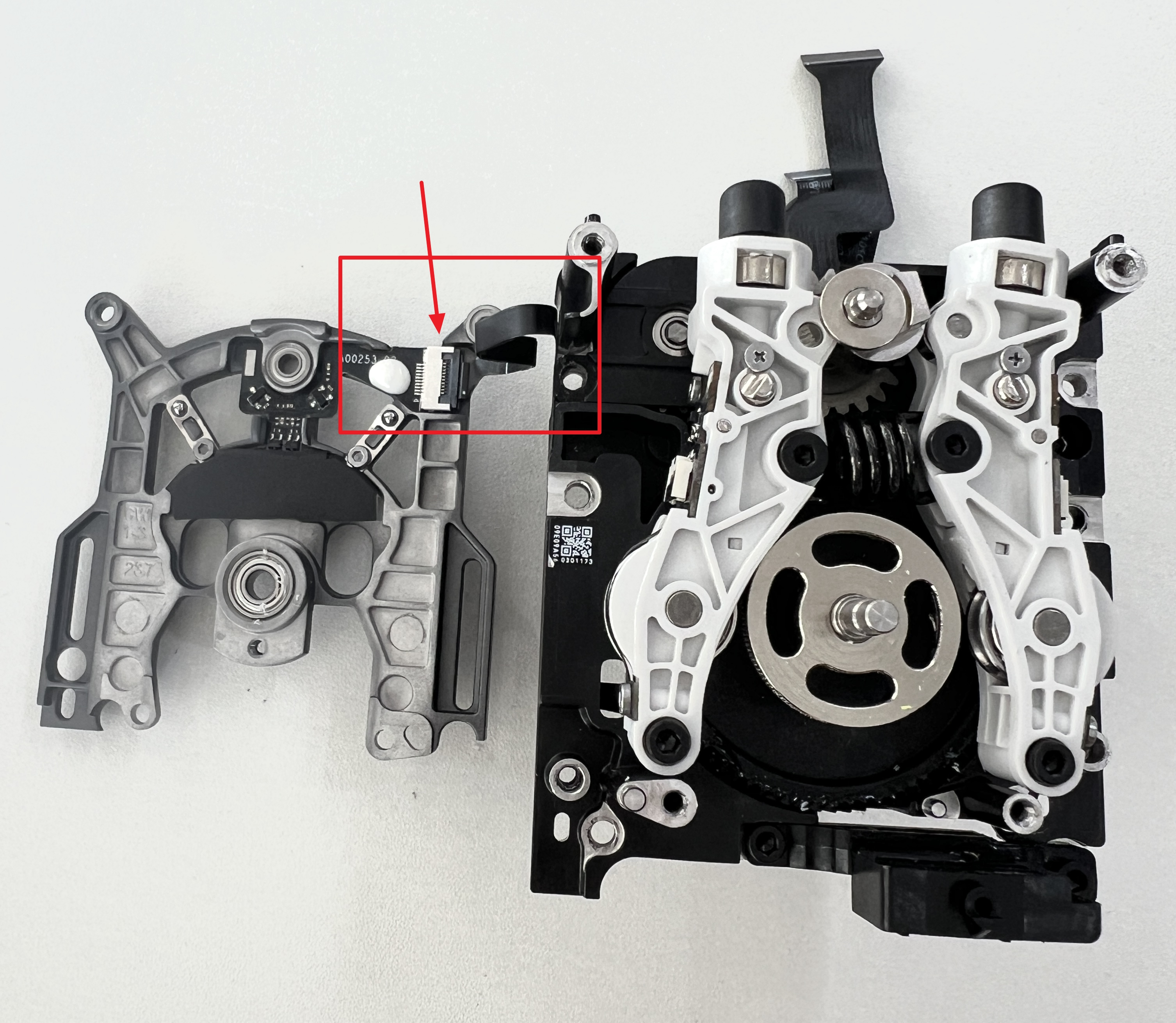

使用 H2.0 内六角扳手移除两颗固定螺丝(M2.5x7 * 2),然后轻微晃动,将挤出机前盖取出,然后断开前盖霍尔连接线;
注意:请小心拔出挤出机前盖,避免扯断线缆!
![]() |
![]() |

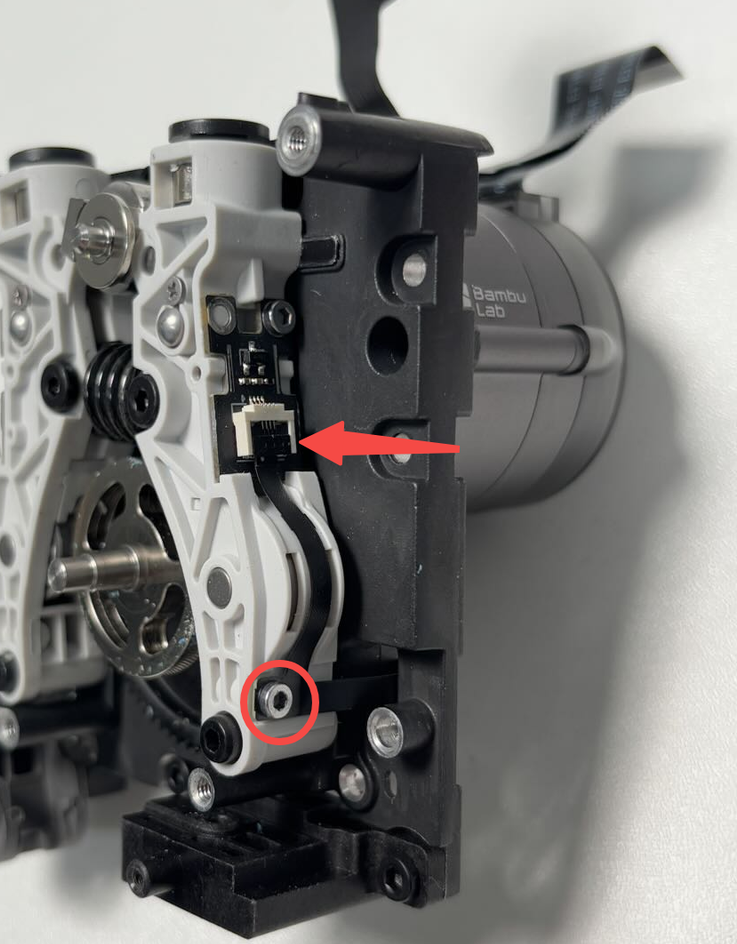

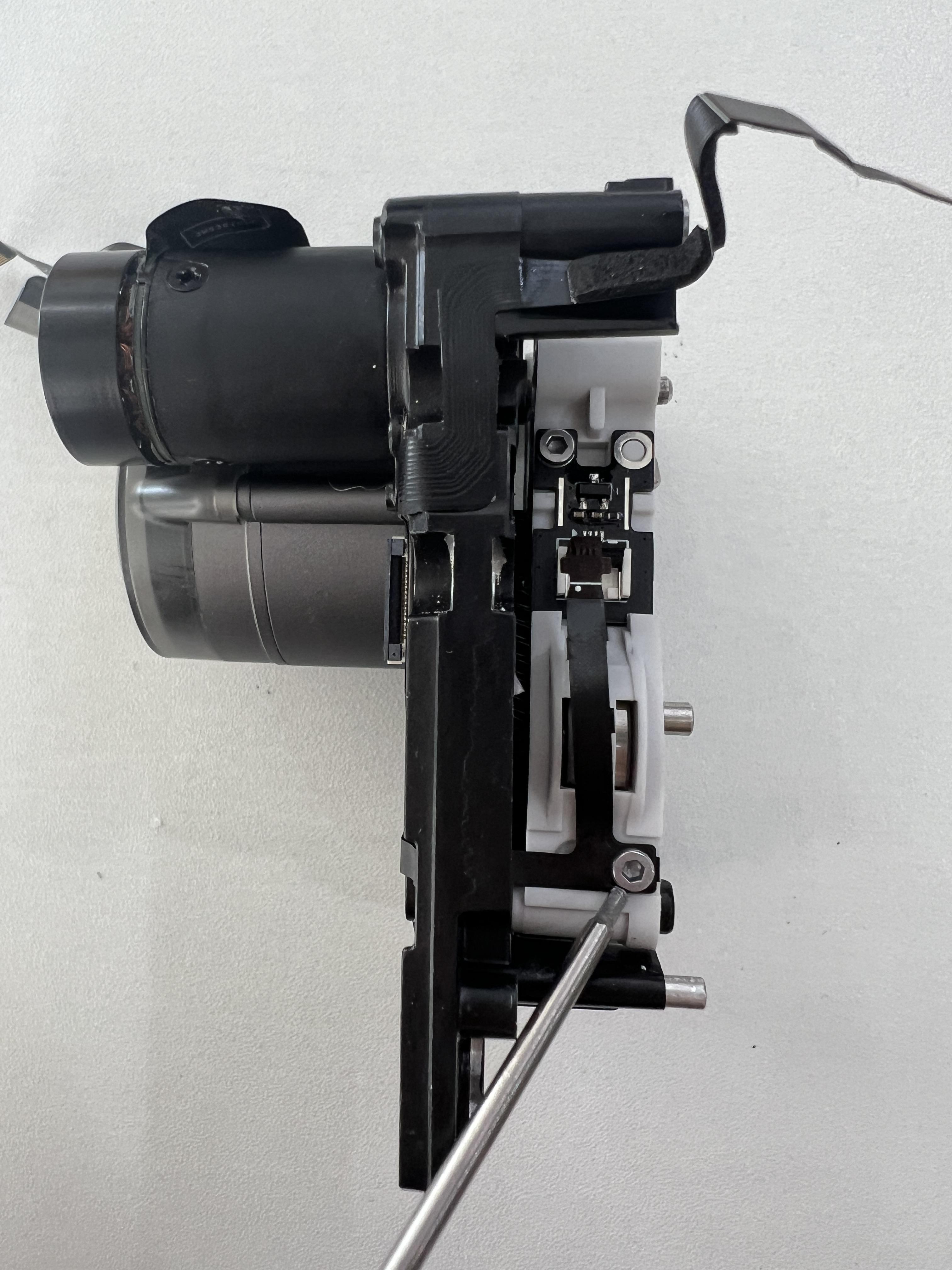

使用 H1.5 内六角扳手移除挤出机齿轮从动轮组件右侧的霍尔排线固定螺丝(BT2x5 * 1),然后将右侧的霍尔排线断开连接,以相同操作移除左边。
![]() |
![]() |

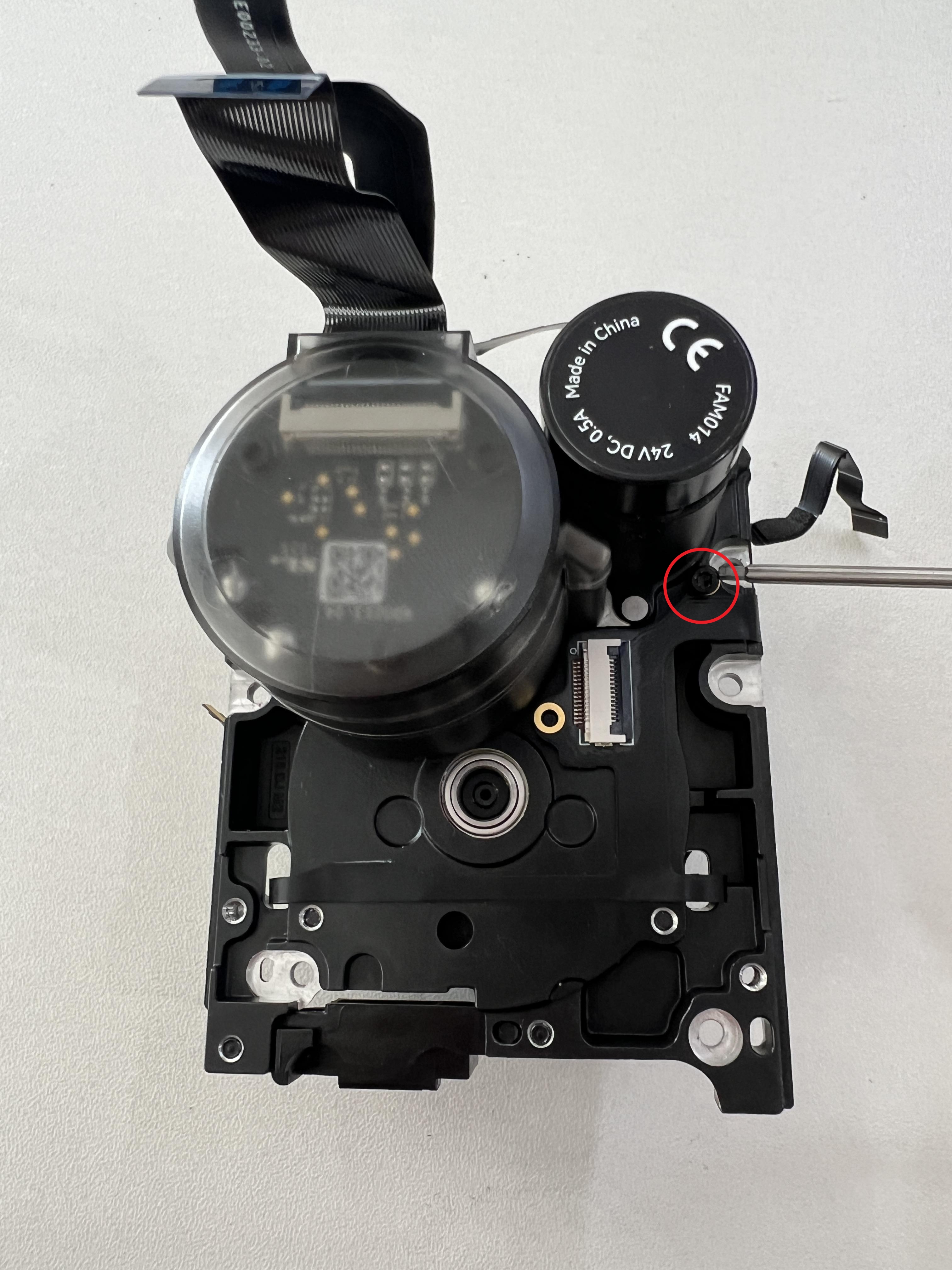

之后,将背板上固定排线的螺丝拧下。

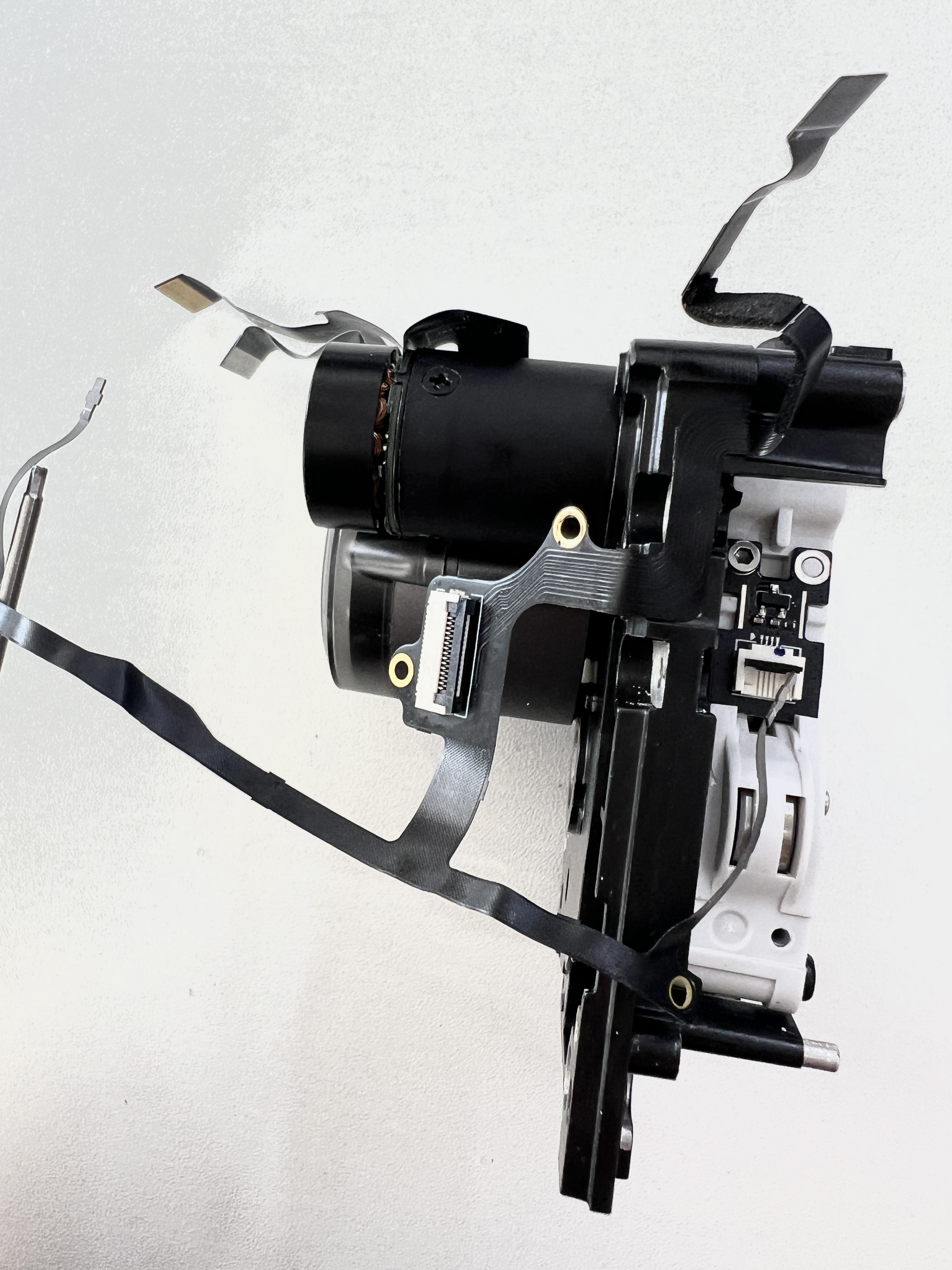

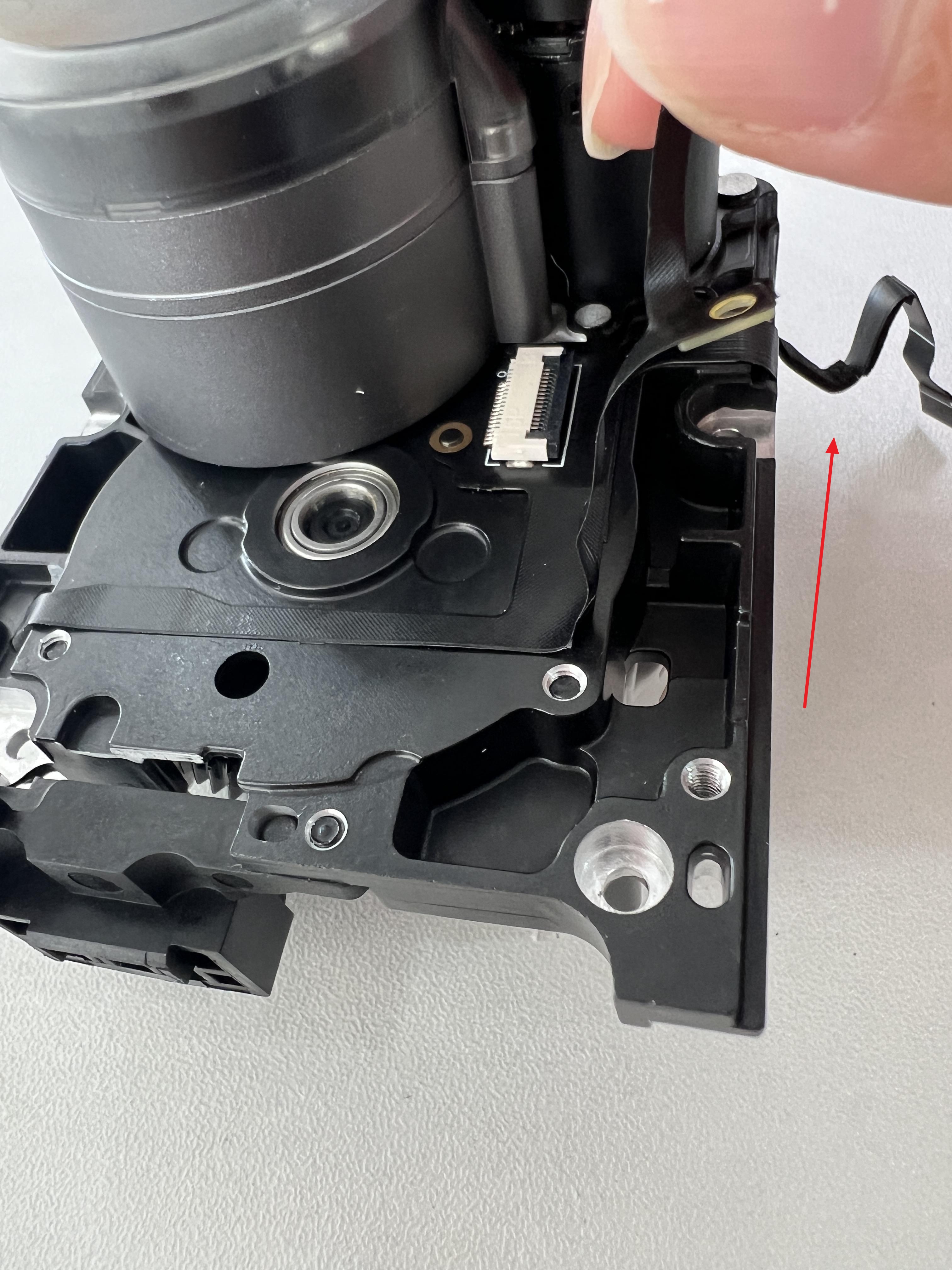

再将两侧霍尔排线穿过小孔,轻轻拉到背面并撕下排线,此操作必须轻柔,避免拉断或损伤排线。
![]() |
![]() |

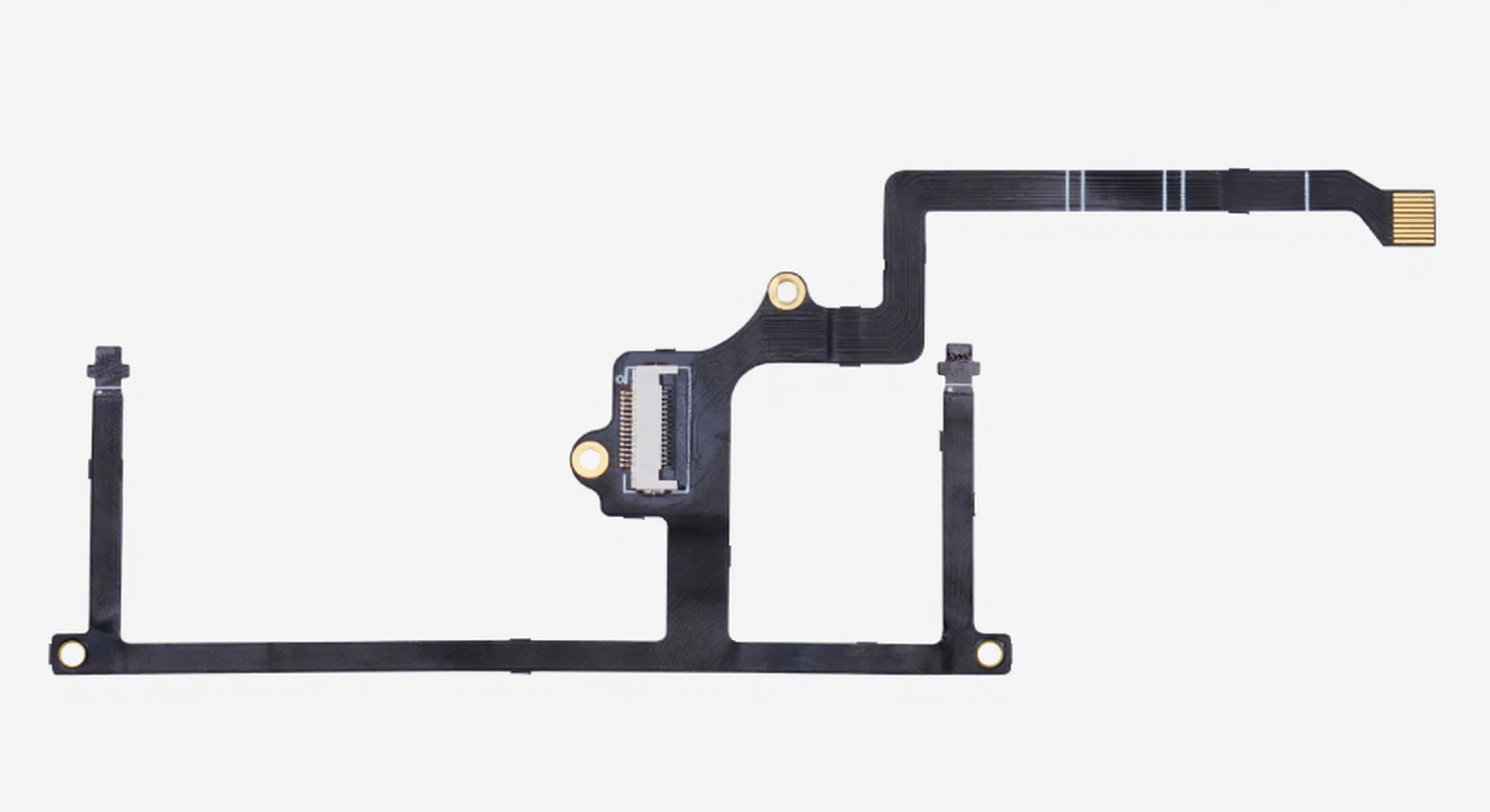

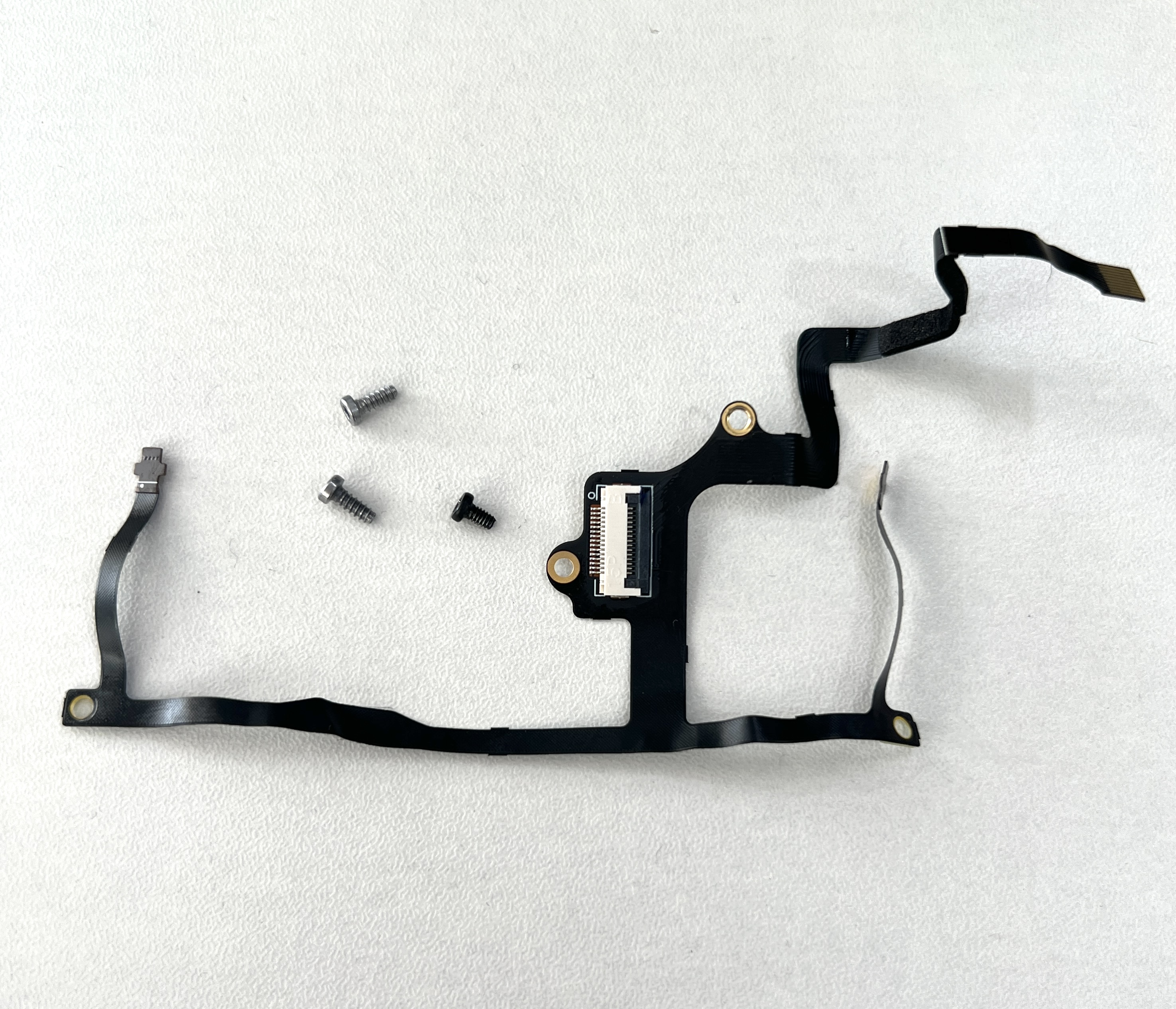

撕下的霍尔转接板如下图:

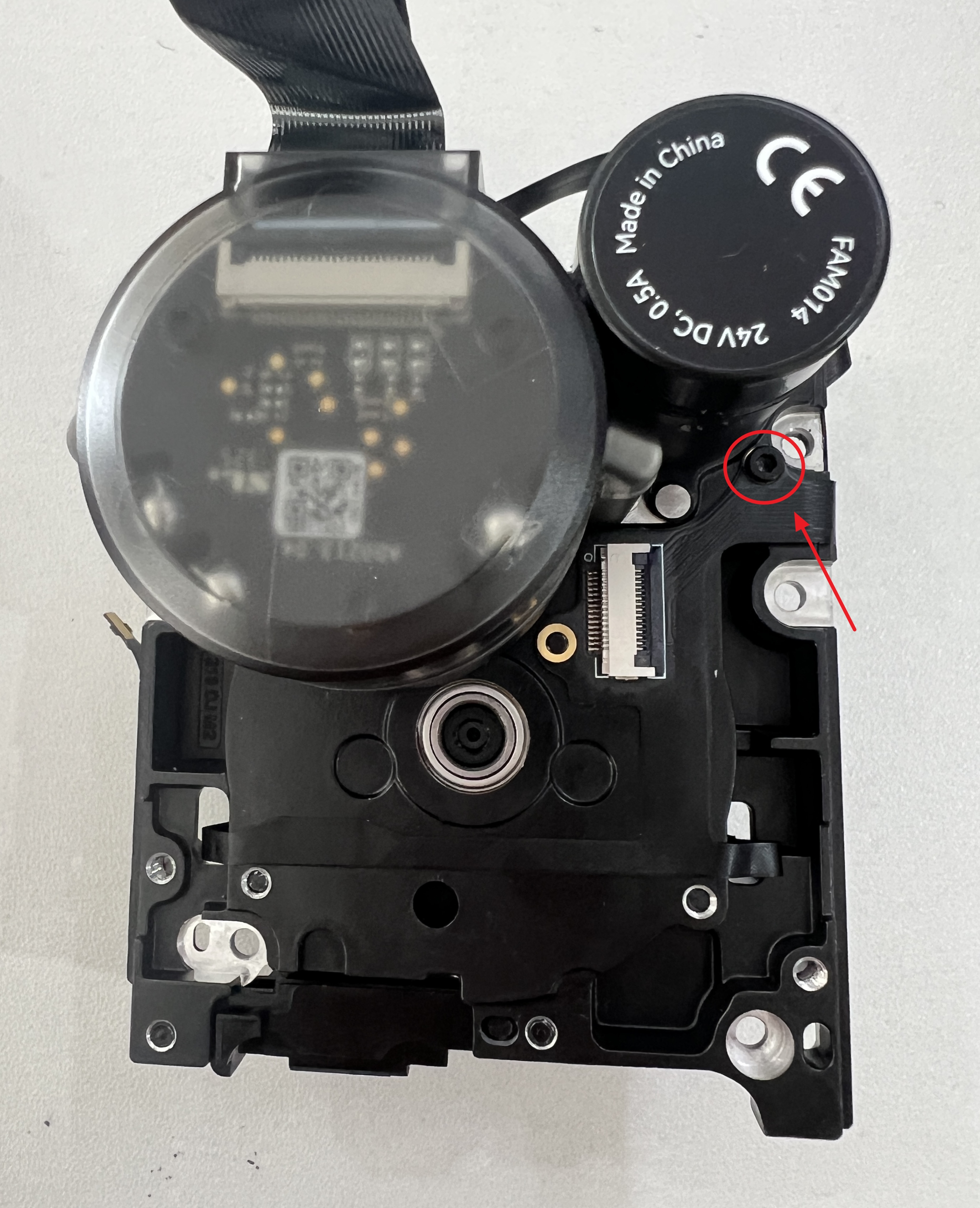

按照拆下的位置和顺序黏贴好新的霍尔转接板,注意对其排线和背板上的小孔,拧入背板螺丝(黑色)。

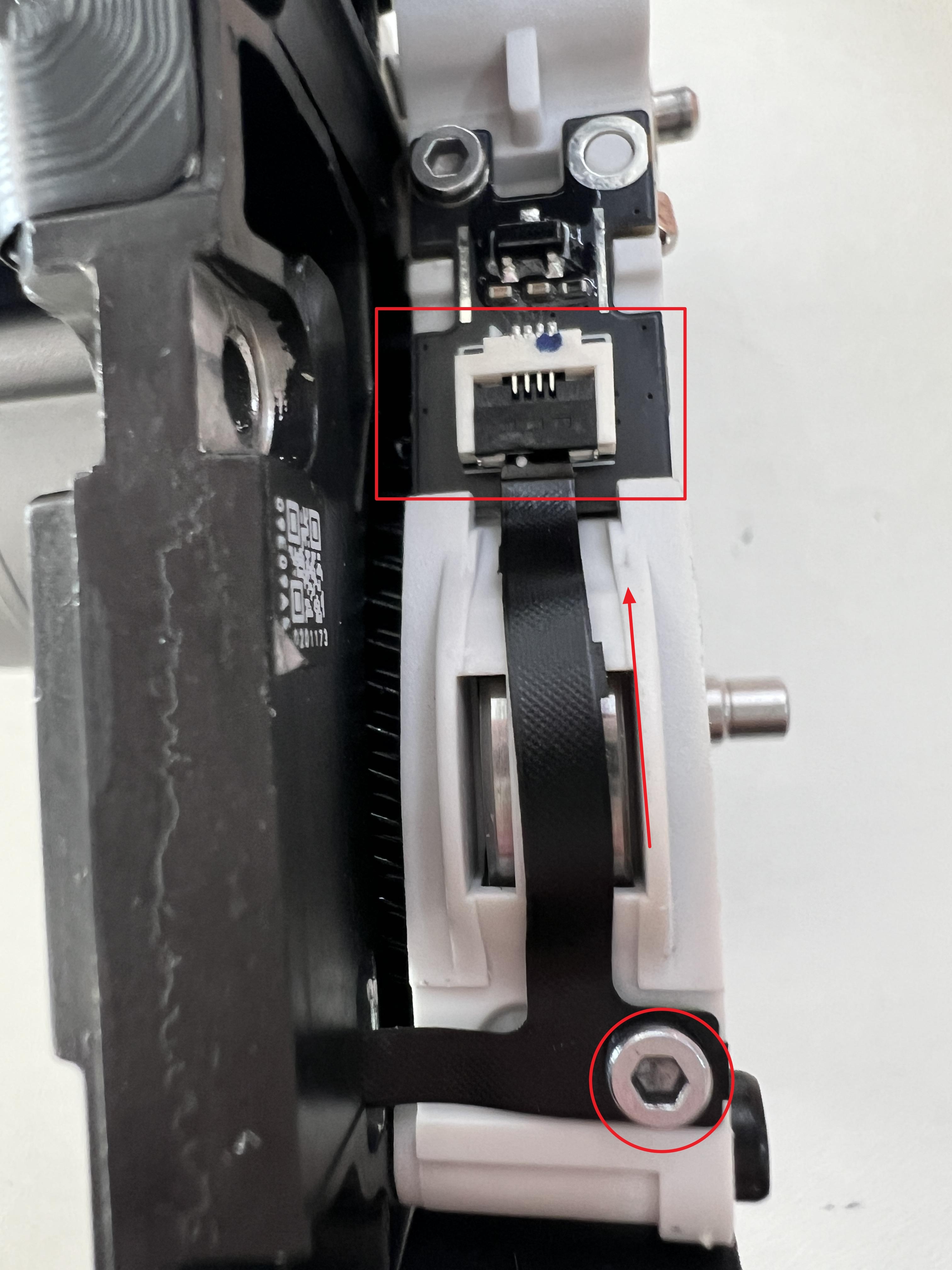

翻到正面,分别固定好左右两侧霍尔排线固定螺丝(银色),并将排线贴紧从动轮组件,锁入接口。
将霍尔排线与挤出机前盖连接,然后将挤出机前盖扣回挤出机,然后使用 H2.0 内六角扳手拧紧两颗固定螺丝(M2.5x7 * 2)。
然后使用 H2.0 内六角扳手拧紧两颗固定螺丝(M2.5x7 * 2)。
将挤出机前盖导向装入挤出机中,然后使用 H2.0 内六角扳手拧紧三颗固定螺丝。
将扭簧装入挤出机中,然后将切刀和切刀刀柄一起插入挤出机,使用 H2.0 内六角扳手拧紧一颗固定螺丝。
这一步需要对准前盖、切刀和后盖三个孔眼,会比较困难,请耐心操作,
您可以参考这篇 Wiki 来将挤出机重新安装到工具头上:
连接电源并打开打印机,发起打印,检查是否可以完成打印。
更换 H2D 挤出电机所涉及的螺丝规格及数量(建议妥善保管拆下的螺丝,避免丢失):
螺丝规格 | 螺丝图片 | 用途 | 位置示意图 | 螺丝数量 | |
---|---|---|---|---|---|
M2.5x7 | 用于固定挤出机前盖(红色圆圈标记) | ![]() |
3 | ||
用于固定挤出机前盖 | ![]() |
2 | |||
BT2x6 | 用于固定挤出机前盖(绿色方框标记) | ![]() |
1 | ||
BT2x5 | 用于固定挤出机从动轮霍尔排线 | ![]() ![]() |
2 | ||
BT3x8 | 用于固定部件冷却风扇风道 | ![]() ![]() ![]() |
4 | ||
BT3x20 | 用于固定部件冷却风扇 | ![]() |
2 | ||
BT2.6x8 | 用于固定部件冷却风扇 | ![]() ![]() |
2 | ||
用于固定挤出机(红色圆圈标记) | ![]() |
2 | |||
M2.5x8 | 用于固定挤出机(绿色方框标记) | ![]() |
4 |
