¶ 工具头线轨组件
本文提供 H2D 工具头线轨组件更换的相关指引和注意事项，但不包括工具头部分的拆装。
¶ 何时更换
工具头线轨组件损坏或者无法按照预期工作
¶ 所需的工具和材料
-
新的工具头线轨组件
-
H1.5 和 H2.0 内六角扳手、短内角扳手
-
L 型内六角扳手
-
镊子
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请联系在线技术支持（服务时间 9:00-21:00），我们将及时回复并为您提供所需的帮助。
¶ 视频指引
¶ 拆解步骤
¶ 步骤 1：降低热床
通过屏幕下降热床，确保热端处于室温状态，关机。
 |
 |
 |
¶ 步骤 2：移除 PTFE 管与前面盖
捏住工具头前盖顶部的两角处，向上提起以移除工具头前盖。
以对称的方式，按住黑色外圈，解锁挤出机上方的两个气动接头，释放 PTFE 管。
 |
 |
以同样的方式，按住黑色外圈，解锁缓冲器一侧的两个气动接头。将两根 PTFE 管从拖链上抽出，妥善保存。
 |
 |
 |
然后解锁打印机背面进料口处的气动接头，移除 PTFE 管。
¶ 步骤 3：拆除左右热端
使用内六角扳手辅助拆除未被堵嘴片堵住的热端硅胶套，解锁卡扣以取下该热端，并预扣回加热组件的卡扣。
 |
 |
 |
 |
拨动堵嘴连杆，将堵嘴片移至另一边，以同样的方式拆下剩余热端的硅胶套，解锁卡扣以取下热端，预扣回加热组件的卡扣。
 |
 |
 |
 |
拆除热端后，可以将内六角扳手贴到热端的磁铁处进行充磁，便于后续拆卸螺丝。
¶ 步骤 4：移除 AP 理线盖并断开 USB-C 线缆和 MC-TH 通信线缆
拧下 AP 理线盖的1颗螺丝，拆除 AP 理线盖。
 |
 |
拔掉 AP 板上的 USB 插头，并从理线槽中抽出 USB-C 线缆。
 |
 |
MC-TH 线缆有两个插头，分别是通信插头和电源转换插头。按压卡扣解锁，并断开 MC-TH 线缆的两个插头。
 |
 |
拧下缓冲器的4颗螺丝，松开缓冲器，露出里面的 USB-C 线缆和 MC-TH 通信线缆。
 |
 |
¶ 步骤 5：拆除拖链
将这段拖链从卡槽中拆除，请注意先将拖链略微往下拉，使拖链右上角从卡槽中脱出后，再用力拔出整段拖链。
 |
 |
¶ 步骤 6：移除皮带
拧出皮带固定座上的 3 颗螺丝，拆除皮带固定座。
 |
 |
 |
用同样的方法拆除另一侧的皮带固定座。
 |
 |
¶ 步骤 7：贴无痕胶布
在工具头两侧粘贴无痕胶布，如果没有无痕胶布，可以将纸片贴在线轨上然后用透明胶粘贴。这一步的目的是限制工具头移动，防止拆除线轨时工具头直接滑出线轨。
 |
 |
¶ 步骤 8：移除线轨组件
使用镊子辅助拆除左右两侧的 LED 灯盖。
 |
 |
在框架中部有一个预留的孔位，使用L型内六角扳手穿过这个孔，可以很方便地拆除滑车顶部的这颗线轨螺丝。
以同样的方式，拆除另一侧滑车上面的线轨螺丝。
 |
 |
 |
然后拆除线轨侧面的4颗螺丝以及滑车底部的2颗螺丝。
 |
 |
 |
 |
拆除所有螺丝后，即可移除线轨。移除线轨时先将右侧线轨脱离滑车，再将左侧线轨也脱离滑车，然后倾斜着取出线轨。
 |
 |
¶ 安装步骤
¶ 步骤 1：安装线轨组件
安装新线轨组件时，先将线轨右侧插入滑车，再将线轨左侧也插入滑车。然后将线轨往前推直到无法推动，这一步的目的是利用前门立柱进行限位，保证线轨平行。
 |
 |
 |
为了确保线轨平行，需要将线轨推到最前面才能拧入线轨螺丝，与拆解步骤不同，线轨无法推到中间位置并使用L型内六角扳手拧入线轨螺丝。因此我们建议使用短内六角扳手直接拧入滑车上面的2颗螺丝、线轨侧面的4颗螺丝以及滑车底部的2颗螺丝。
需要注意的是，滑车顶部和底部的螺丝是细螺纹螺丝，线轨侧面的螺丝是粗螺纹螺丝，请勿混淆。
 |
 |
 |
 |
 |
 |
¶ 步骤 2：移除扎带
线轨组件安装完成后，用尖嘴钳剪掉工具头两侧的扎带。
 |
 |
¶ 步骤 3：安装皮带
将皮带固定座重新装入工具头的槽中，然后拧入3颗皮带固定座螺丝。
 |
 |
然后将工具头推到另一侧，安装另一个皮带固定座。由于第一个皮带固定座已经装好，所产生的的应力可能会导致第二个皮带固定座难以装入。先预锁中间的那颗螺丝，不要完全拧紧。将上下两颗螺丝完全拧紧后，再重新将中间的螺丝拧紧。
 |
 |
¶ 步骤 4：安装拖链
安装拖链时，请注意较细的 USB-C 线位于内侧，较粗的 MC-TH 通信线位于外侧，然后将装有 USB-C 线缆和 MC-TH 通信线缆的拖链装入卡槽，用力压紧后再往前推，确保安装到位。
 |
 |
 |
部分批次线轨备件的拖链卡扣方向安装错误，如果你发现了拖链卡扣朝向内侧，请根据后续步骤进行调节。
 |
 |
向下按压解锁卡扣，移除拖链卡扣。然后按照正确的方向重新安装拖链卡扣。
 |
 |
第一个卡扣安装在第 11 节拖链上（以工具头为起始点开始计算），然后锁紧卡扣。
 |
 |
以同样的方式拆除并重新安装第二个卡扣，第二个卡扣安装在第 18 节拖链上。
 |
 |
 |
¶ 步骤 5：连接 USB-C 线缆和 MC-TH 通信线缆并安装AP理线盖
将 USB-C 线和 MC-TH 通信线沿着线槽整理好，然后重新装回缓冲器，一只手压住缓冲器防止其掉落，另一只手锁紧缓冲器的 4 颗螺丝。
 |
 |
 |
重新连接 MC-TH 线的两个插头，并将 MC-TH 线穿过理线槽。
 |
 |
 |

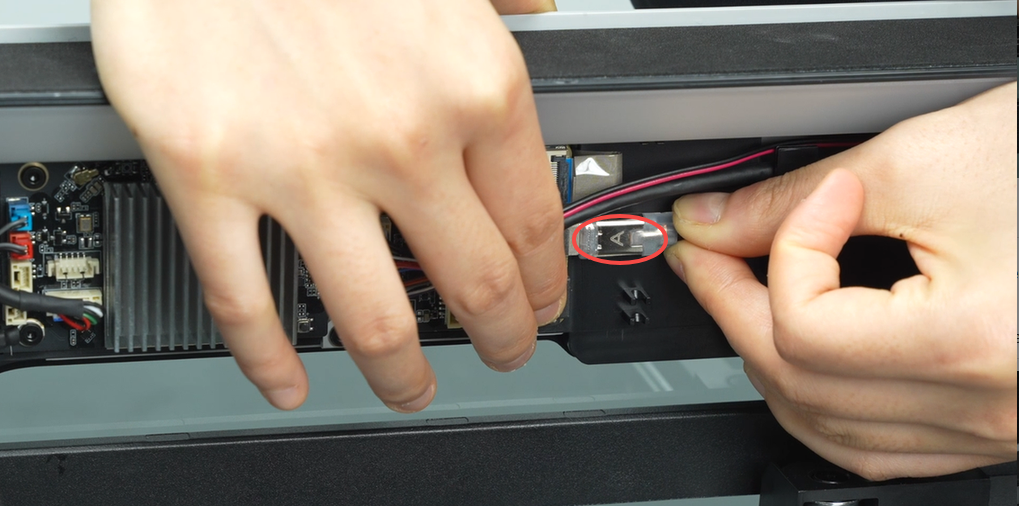

将 USB-C 线穿过侧面的两个理线槽，将 USB 插头插入 A P板，连接时需要确保字母 A 必须朝上，并向前推直到推不动为止。
 |
 |
整理线缆，尤其是缓冲器附近料管的进出口处不要被 MC-TH 线缆的 2 个插头挡住，建议将小插头藏在大插头后面。安装 AP 理线盖，先卡入后半部分，再卡入前半部分，压入到位后，对准螺丝孔，锁入 1 颗螺丝。
 |
 |
 |
 |
¶ 如何验证完成/成功
重新启动打印机并进行校准，检查是否出现错误警告。如果打印机提示皮带需要张紧，则张紧皮带。
¶ 结束语
我们希望本指南能为您提供有用的信息，帮助您解决问题。
如果本指南未解决您的问题，请联系在线技术支持（服务时间 9:00-21:00），我们随时准备为您解答疑问并提供帮助。
如果您对本篇 Wiki 有任何建议或反馈，欢迎在评论区留言，感谢您的支持与关注！
