¶ Z 电机
Z 电机是安装在打印机背部，用于驱动热床完成 Z 方向移动的电机。
Z 电机的备件包含以下：
-
Z 电机 * 1
-
M3x8 螺丝 - 用于固定 Z 电机 * 4
¶ 何时更换
-
电机烧坏
-
经 Bambu Lab 技术支持确认需要更换电机
¶ 所需的工具和材料
-
新的 Z 电机
-
H2.0 内六角扳手
-
M3x35x8 * 4（您可以使用开箱时固定热床的螺丝）
更换 H2D Z 电机所涉及的螺丝规格及数量（建议妥善保管拆下的螺丝，避免丢失）：
| 螺丝规格 | 螺丝图片 | 用途 | 位置示意图 | 螺丝数量 | |
|---|---|---|---|---|---|
| BT3x8 | 用于固定背板 |  |
12 | ||
| ST3x8 | 用于固定背板 |  |
11 | ||
| ST3x12 | 用于固定料盘支架底座 |  |
2 | ||
| M3x6 | 用于固定 Z 张紧器滑块和张紧器盖 |  |
1 | ||
| M3x8 | 用于固定 Z 电机 |  |
4 | ||
| M3x35x8 | 用于固定 Z 滑块 | 4 |
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击此处联系在线技术支持 （服务时间 9:00-21:00），我们将及时回复并为您提供所需的帮助。
¶ 移除 Z 电机
¶ 步骤 1：下降热床并锁定 Z 轴滑块
- 下降热床
电机可以使用的情况：
通过屏幕来控制热床，将热床下降至打印机底部。
降低热床后关闭打印机电源，并断开电源连接。
如果电机无法使用：
您可以稍微倾斜打印机，拉动 Z 轴皮带将热床下降到底部。
注：您可以先来回拉动皮带，确认下降的方向。

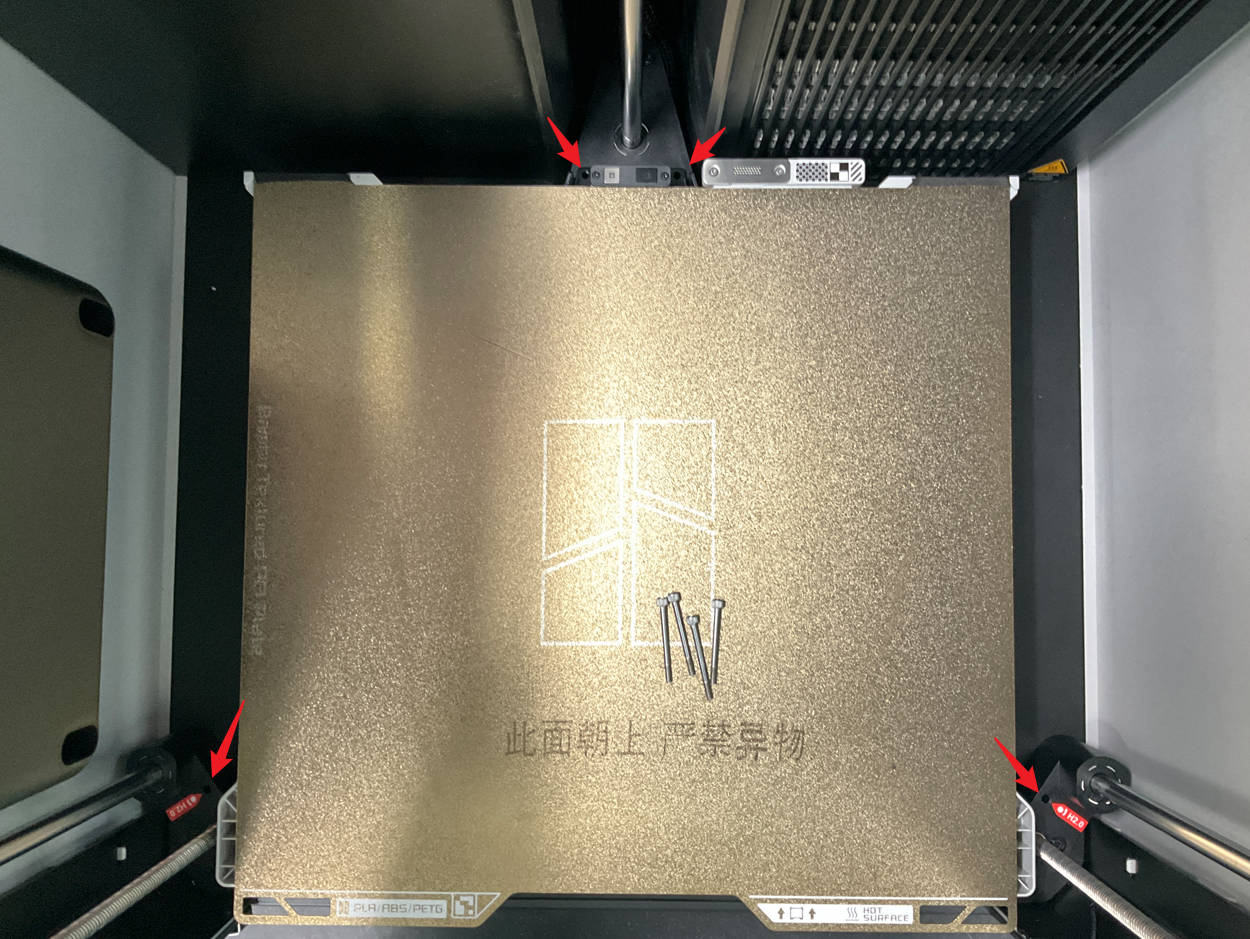

- 固定 Z 轴滑块
锁入 4 颗辅助螺丝（M3x35x8）固定 4 个 Z 轴滑块。
注：您可以使用开箱的时候固定热床的螺丝。
¶ 步骤 2：移除背板
您可以参阅这篇 Wiki 来移除打印机背板：
¶ 步骤 3：断开 Z 电机连接线
当移除背板后，您可以将电机线缆从内衬的卡扣中移除，然后将电机连接线从 MC 板上断开连接。如果在接口处有硅胶，您可以使用镊子将硅胶去除，然后再将连接线与 MC 板断开。
¶ 步骤 4：松 Z 轴张紧器
- 将打印机侧放，释放张紧器扭簧的长臂，使用 H2.0 内六角扳手拧松一颗张紧器固定螺丝（M3x6），解除张紧弹簧的张紧状态；
- 您可以将 Z 皮带从 Z 电机主动轴的边缘取出，便于后续移除 Z 电机。
¶ 步骤 5：移除 Z 电机
使用 H2.0 内六角扳手移除四颗 Z 电机固定螺丝（M3x8）。
这四颗螺丝比较紧，建议使用较好的 H2.0 内六角扳手来移除，避免螺丝滑丝。当开始移除最后一颗螺丝的时候，请用手扶着电机，避免电机跌落。螺丝移除后您可以直接将电机取出。
¶ 安装 Z 电机
¶ 步骤 1：将 Z 电机装回
将新的 Z 电机对准打印机上的孔位，然后使用 H2.0 内六角扳手依次拧紧四颗固定螺丝（M3x8）。在拧的时候请用手扶着 Z 电机，避免电机掉落。
¶ 步骤 2：安装 Z 轴张紧器
先将 Z 皮带套进 Z 电机主动轴，然将 Z 轴张紧器扭簧的长臂卡到位，使用 H2.0 内六角扳手拧紧一颗张紧器滑块固定螺丝（M3x6）。
注：
-
在装回扭簧的时候，请检查短臂是否卡在 Z 轴张紧器滑块前段；
-
请检查扭簧是否完全套在轴上，如果没有请按回。在按回扭簧的时候可能会由于震动导致 Z 轴张紧器滑块里面的螺母掉出，您可以使用一小节 PTFE 管（或其他物品）来堵住螺母，防止螺母掉出。
¶ 步骤 3：连接线缆和解锁 Z 轴滑块
- 将打印机正放，将 Z 电机连接线与 MC 板连接，并将线缆扣入左内衬的线扣中；
- 然后使用 H2.0 内六角扳手移除四颗 Z 轴滑块固定螺丝（M3x35x8），移除螺丝后将打印机稍稍倾斜，来回拉动 Z 皮带，确认热床是否可以上下移动。
¶ 步骤 4：安装背板
您可以参考这篇 Wiki 来安装打印机背板：
¶ 如何验证成功
连接电源并打开打印机，点击回中检查打印机是否可以正常回中。
