¶ 故障描述
顶部自动风门位于打印机顶部前侧，用于打开或隔断打印机腔体经顶部与外界的气流流通。当打印机检测到顶部自动风门没有按照指令打开或关闭时，会触发此告警。
顶部自动风门的控制系统包含：
-
顶部风门
-
舵机
-
霍尔传感器
-
磁铁
¶ 故障排除
¶ 工具、设备及材料
-
H2.0 内六角扳手
-
H1.5 内六角扳手
¶ 故障隔离流程
-
如果发现顶部自动风门不能打开和关闭，则为顶部自动风门动作异常
-
检查自动风门是否被异物卡住
-
检查舵机自身运动是否异常
-
-
如果发现顶部自动风门能打开和关闭，但打印机无法正常识别风门状态，则为顶部自动风门霍尔传感器或磁铁异常
-
检查霍尔传感器、磁铁是否正常安装
-
检查霍尔传感器的排线是否脱落
-
¶ 排故措施
用户可视情调整各排故措施的顺序。
-
检查顶部自动风门是否有异物卡住/舵机自身运动异常
-
检查风门上方、风门通风口是否有异物。若有，请清理干净后重试。
-
检查舵机自身运动。舵机正常运动时有滋滋的作动声音。
-
-
检查霍尔传感器和磁铁安装是否正常，传感器排线是否脱落
步骤 1：检查顶部自动风门和摆杆是否正常
为便于后续的排查，您可以先参考这篇 Wiki 来移除打印机背板和废料滑梯：
您可以检查顶部自动风门附近是否有异物，导致顶部自动风门无法正常开启或关闭。如果有异物则请移除，然后重试查看是否恢复正常。

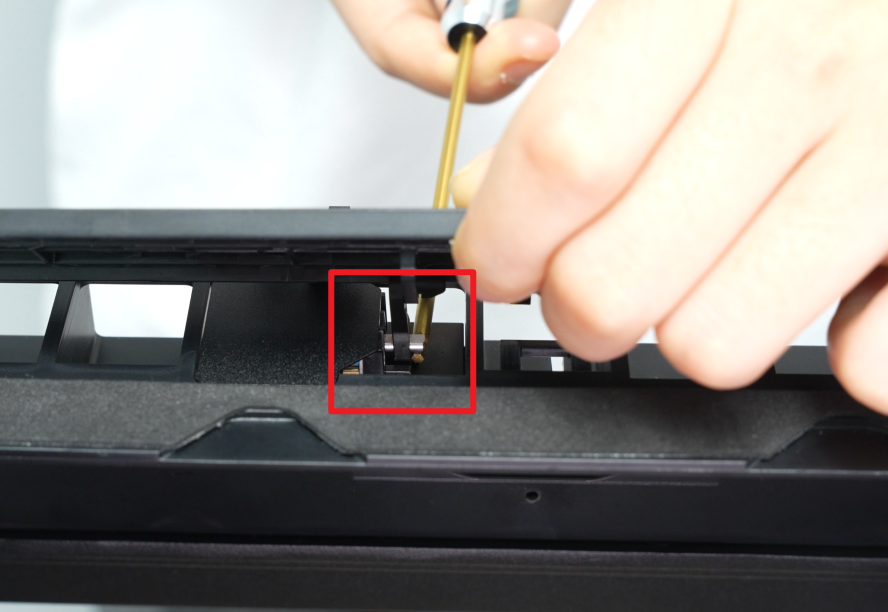

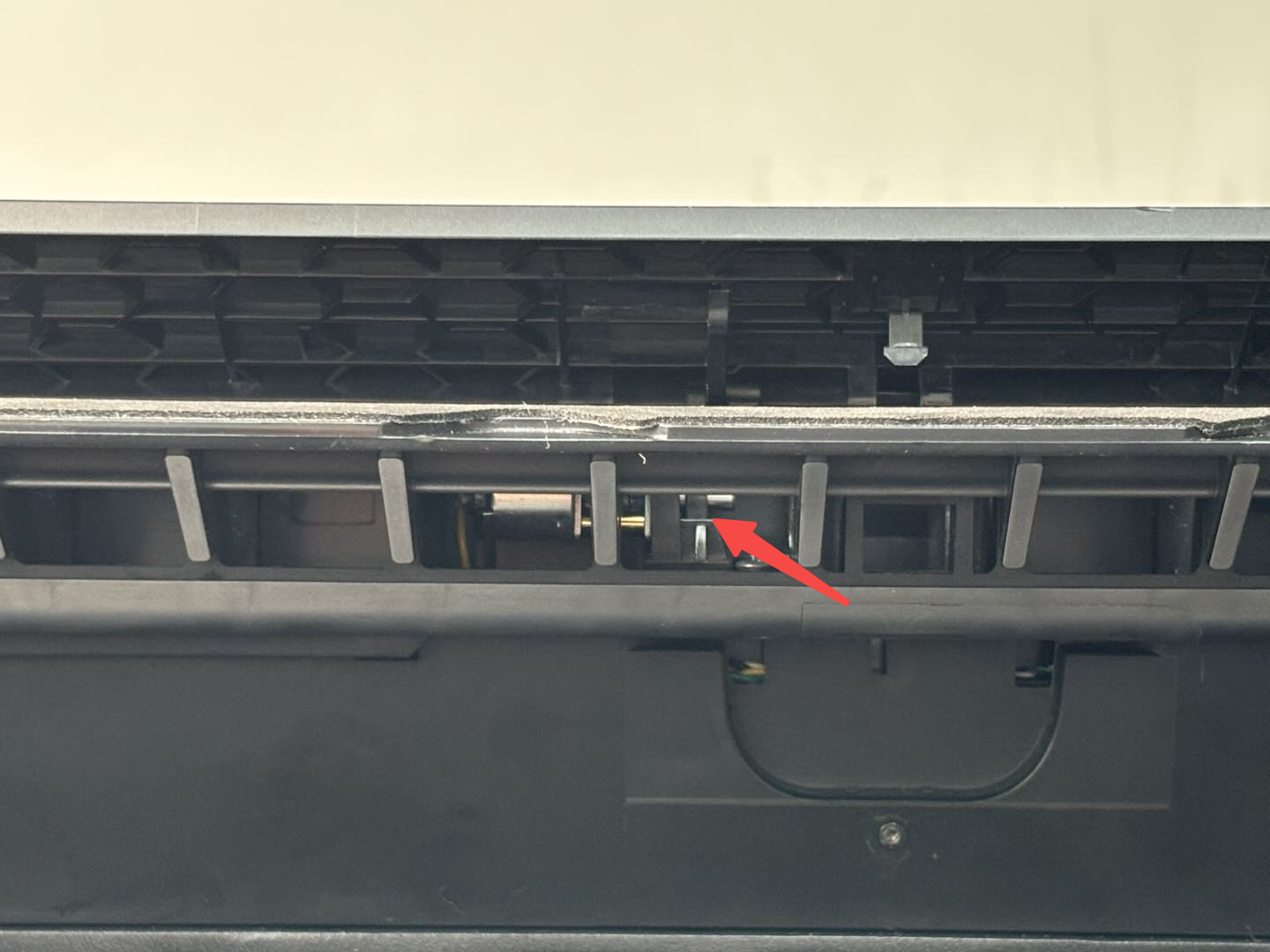

请检查风门摆杆和电机之间是否滑动，如果摆杆往外滑动，您可以先参考这篇 Wiki 将前面盖移除，然后使用内六角扳手将摆杆往回推。
如果是顶部自动风门损坏导致损坏，您可以参考这篇 Wiki 来更换顶部自动风门： 更换 H2D 顶部自动风门套件
步骤 2：检查霍尔传感器是否正常

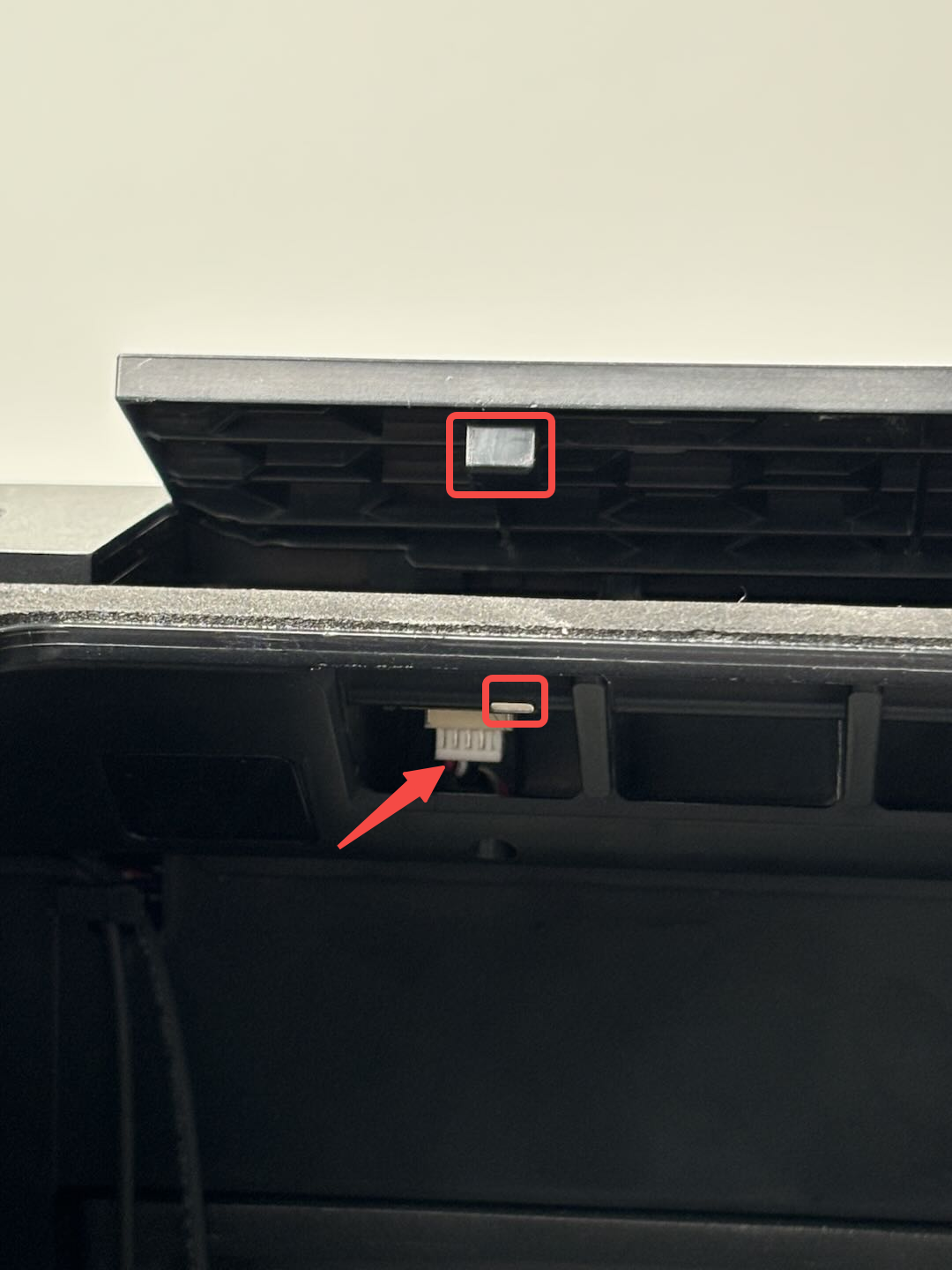

如果顶部自动风门可以开启/关闭，但依然报错，可能是霍尔传感器异常。您可以参考下图检查顶部自动风门的霍尔传感器和磁铁是否安装正常。
如果霍尔板和磁铁位置均正常，可能是霍尔板故障导致，您可以参考下面的这篇 Wiki 来更换霍尔板： 更换 H2D 霍尔板
步骤 3：检查电机连接线是否正常
舵机连接线和霍尔连接共用一个插头与 MC 板连接，如果在“步骤 2”的排查中顶部自动风门都是正常的，而顶部自动风门无法开启/关闭。

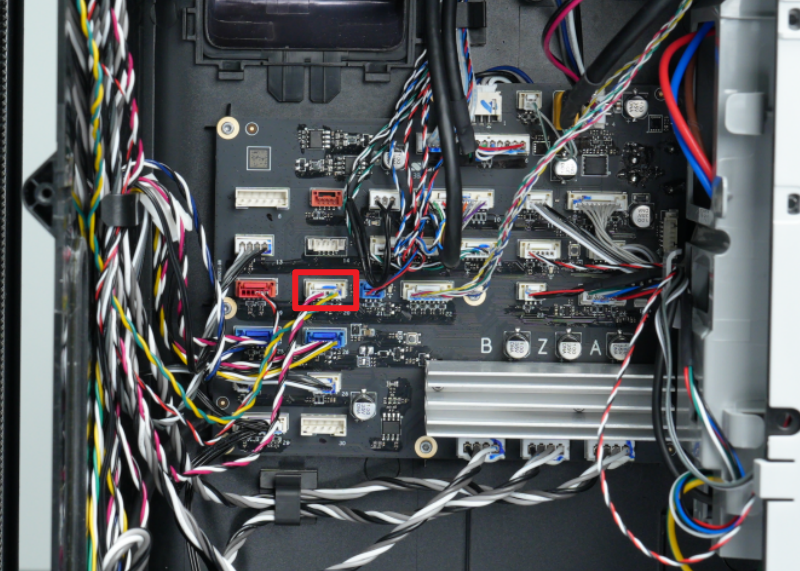

我们建议您先参考下图先检查舵机连接线是否正常，如果连接线有松脱，建议插紧后重试，检查是否可以恢复正常：
如果连接线插紧，但顶部自动风门无法开启/关闭，可能是电机异常。您可以参考这篇 Wiki 来更换上盖组件： 更换 H2D 上盖组件
上盖组件中包含了顶部风门舵机。
¶ 等效代码
如下HMS代码均代表同一类型的故障。
| HMS代码 | 故障描述 |
|---|---|
| 0300-C000-0001-0001 | 自动排气格栅动作异常，可能卡住 |
| 0300-C000-0001-0002 | 滤芯切换风门动作异常，可能卡住。 |
| 0300-C000-0001-0003 | 顶部自动风门动作异常，可能卡住。 |
