顶部自动风门电流传感器实时监测顶部自动风门执行部件是否正常工作,当风门排线松动或模块硬件采样电路故障时,顶部自动风门执行部件的电流反馈会出现异常,弹出此hms。
H2.0 内六角扳手
万用电表(可选)
检查顶部自动风门排线是否松动或脱落
若排线无松动脱落,则顶部自动风门执行器部件或硬件采样电路故障。
用户可视情调整各排故措施的顺序。
检查顶部自动风门排线是否松动或脱落
检查排线执行部件端的接头是否松动脱落
检查排线MC模块端的接头是否松动脱落
检查顶部自动风门执行器部件或硬件采样电路是否故障
检查执行部件外壳外观有无开裂、变形、烧焦等
检查MC模块硬件采样电路部分有无异常
步骤 1:检查顶部自动风门和电机连接线是否松动
参考这篇 Wiki 来移除打印机背板和废料滑梯:

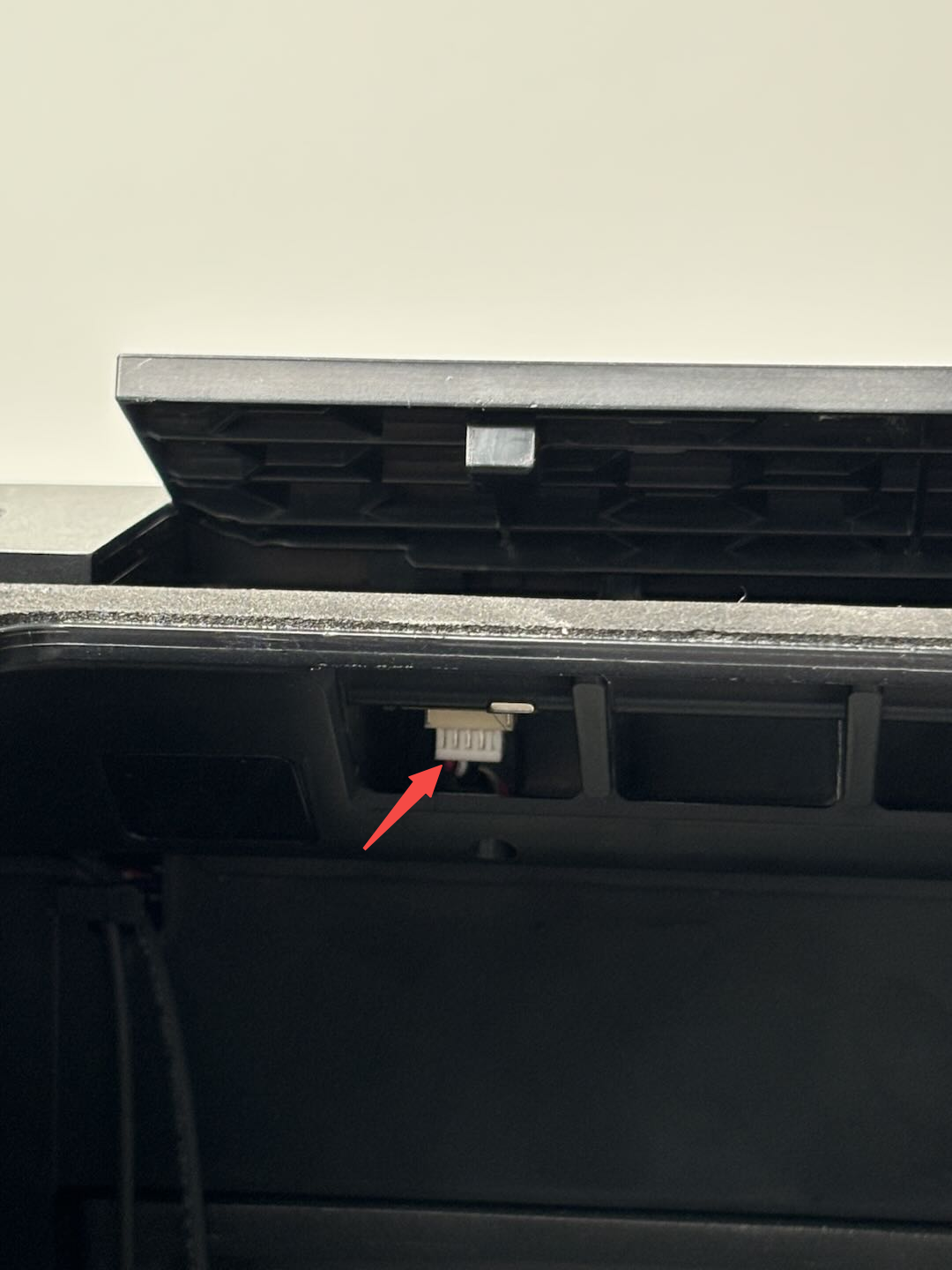

然后您可以参考下图检查霍尔板连接线是否正常,如果连接线松动,建议插紧后重试,检查是否可以恢复正常:
如果是霍尔板端的接口松动,您可以参考这篇 Wiki 来拆下顶部自动风门霍尔板,重新连接后并安装,检查是否可以恢复正常:
步骤 2:检查顶部自动风门舵机是否异常

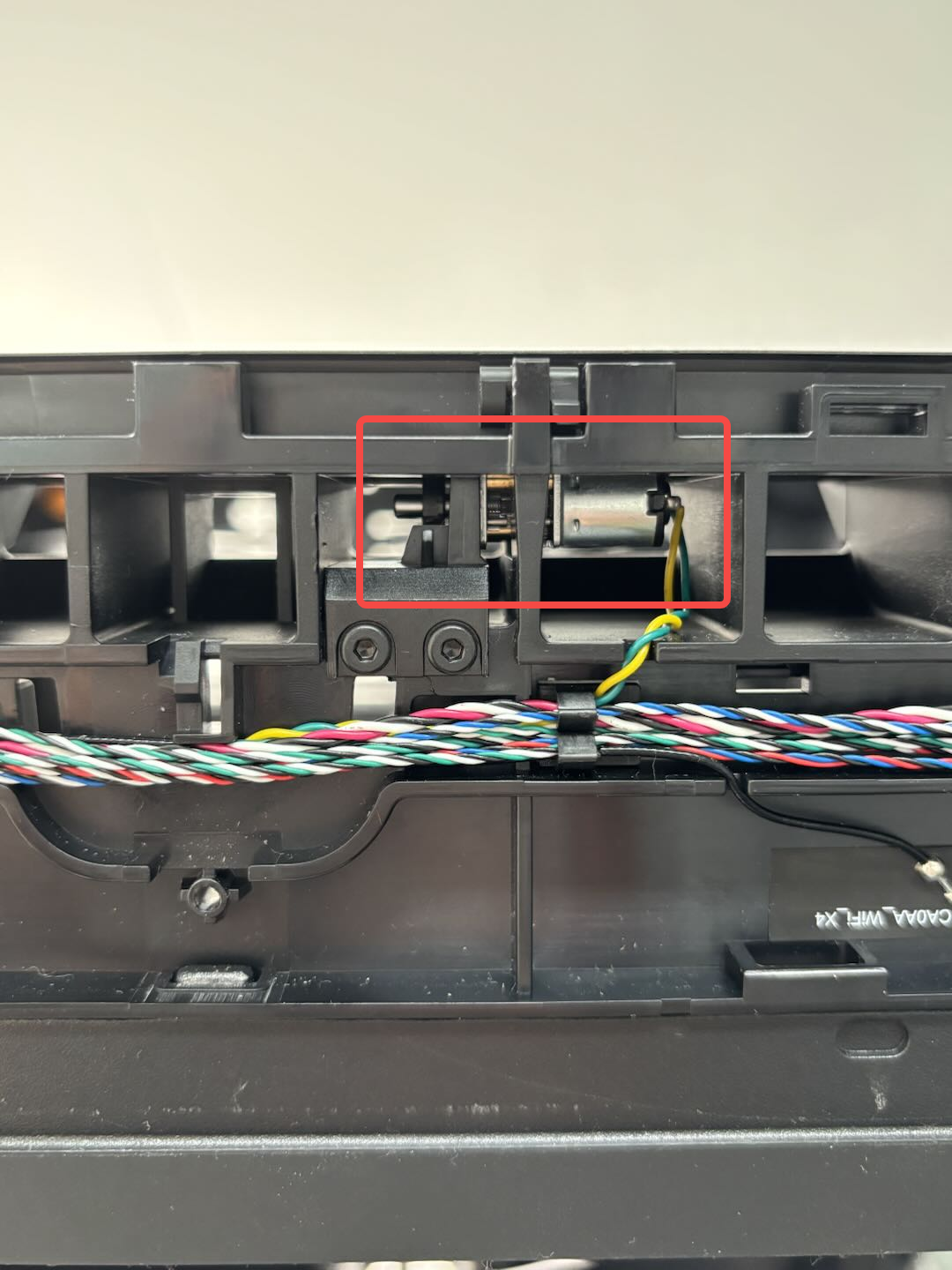

您可以先参考这篇 Wiki 来移除前面盖,检查舵机是否出现开裂、变形、烧焦等。
如果舵机出现开裂、变形、烧焦等,您可以参考这篇 Wiki 来更换上盖组件: 更换 H2D 上盖组件
步骤 3:检查 MC 板是否异常
拔出霍尔传感器线缆,线缆有三种颜色:
黑色
彩色
白色
建议使用万用表检测霍尔板的电压, 根据测量结果并参考下述说明来进行判断:
将线缆从霍尔板一侧断开连接,测量红黑线之间的电压,正常情况下红黑线之间的电压为 3.3v。

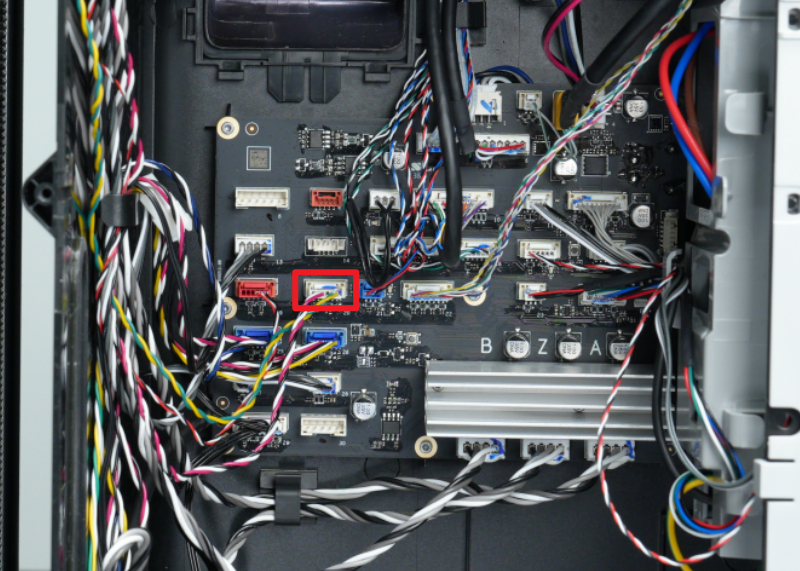

如果电压不为 3.3v,则可能是线缆异常或 MC 板异常。此时您可以从 MC 板断开霍尔连接线,在 MC 板上测量接口电压,检查电压是否正常,如果电压异常则为 MC 板异常;
如果电压正常。将霍尔连接线与霍尔板连接,测量白色和黑色之间的电压。在测量的同时使用不同磁极的磁铁靠近霍尔板,检查电压是否发生变化。如果无变化,那么可能为霍尔传感器损坏。
如果上述电压均正常,我们建议您断电重启试试。如果重启之后依然有报错,您可以提交工单并上传日志。
注:
如果出现该报错,您也可以将另外两个风门也一起排查。
如下HMS代码均代表同一类型的故障。
HMS代码 | 故障描述 |
---|---|
0300-C300-0001-0001 | 自动排气格栅电流传感器异常,可能是风门排线松动或硬件采样电路故障。 |
0300-C300-0001-0002 | 过滤切换风门电流传感器异常,可能是风门排线松动或硬件采样电路故障。 |
0300-C300-0001-0003 | 顶部自动风门电流传感器异常,可能是风门排线松动或硬件采样电路故障。 |
我们希望本指南能为您提供有用的信息,帮助您解决问题。
如果本指南未解决您的问题,请联系在线技术支持(服务时间 9:00-21:00),我们随时准备为您解答疑问并提供帮助。
如果您对本篇 Wiki 有任何建议或反馈,欢迎在评论区留言,感谢您的支持与关注!
