打印机报错“挤出电机过载”或出现空打现象;
更换喷嘴组件后依然无法正常出料;
耗材卡在挤出机内,无法通过常规方式移除。
重要提醒 !
在对打印机及其电子设备(包括工具头线缆)进行任何维护工作之前,请关闭打印机电源并断开电源连接,以避免发生屏幕误触或电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时,请先确认热端和热床的温度,避免在高温状态下操作,如果必须在高温状态下操作,请佩戴好隔热手套,以确保安全有效地执行维护工作。
如果您对本指南有任何疑问,请点击这里提交工单,我们将及时回复并为您提供所需的帮助。

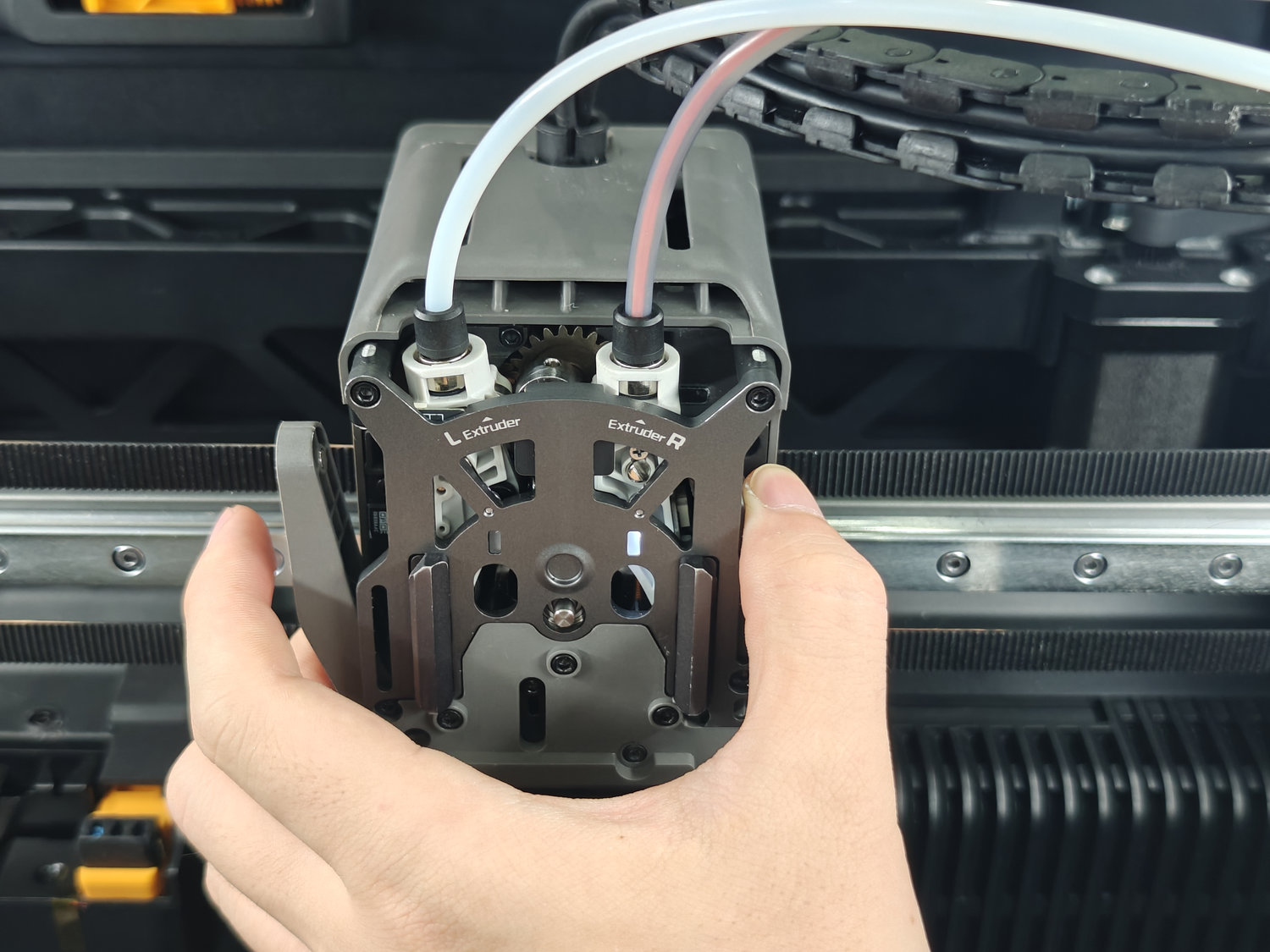

按下切刀刀柄,以释放耗材张力。

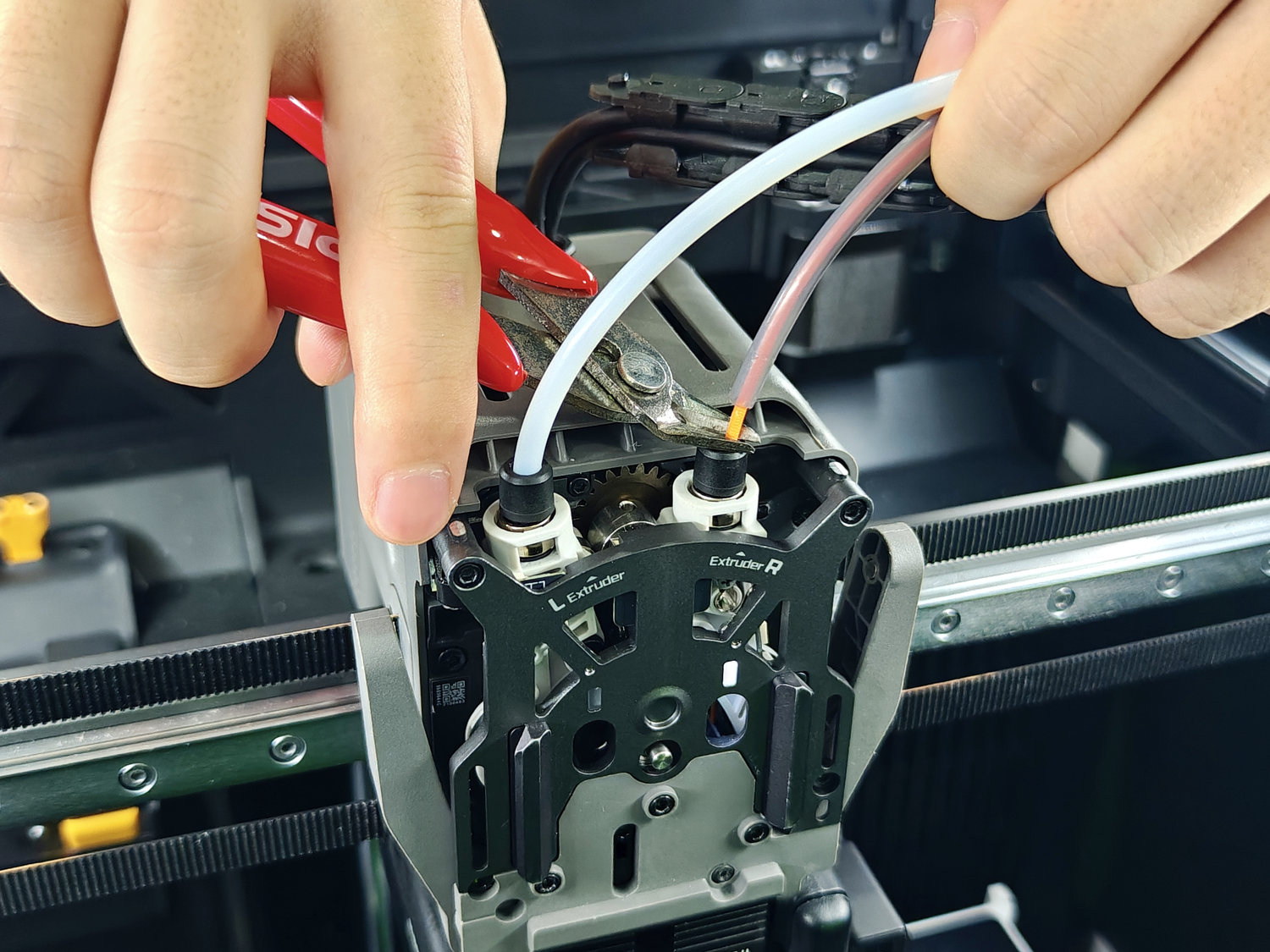

打开特氟龙管接口,剪断耗材,避免清理过程中耗材拉扯导致清理困难(此步骤可以尝试向上拔出如果不能轻松拔出请立刻停止,可能会导致耗材卡的更紧)。
接下来您可以参考此 wiki 将挤出机前盖移除。

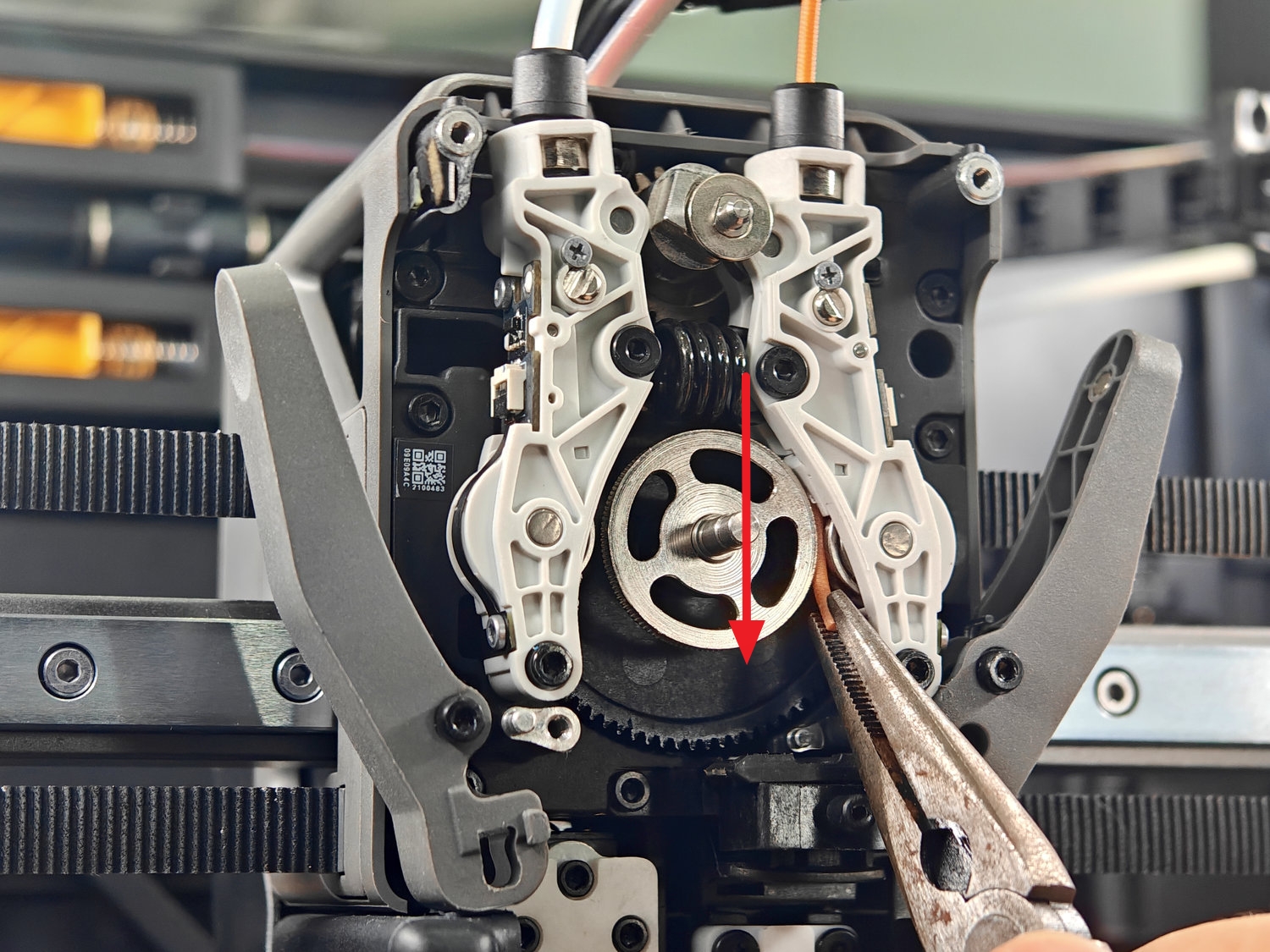

在移除前盖后,您可以尝试进行初步的残余耗材清理,使用尖嘴钳将耗材垂直向下拉出。
如果残余耗材的料头太短,或者通过初步尝试未能完全清理干净,则需要进一步拆卸从动轮组件进行彻底清理。

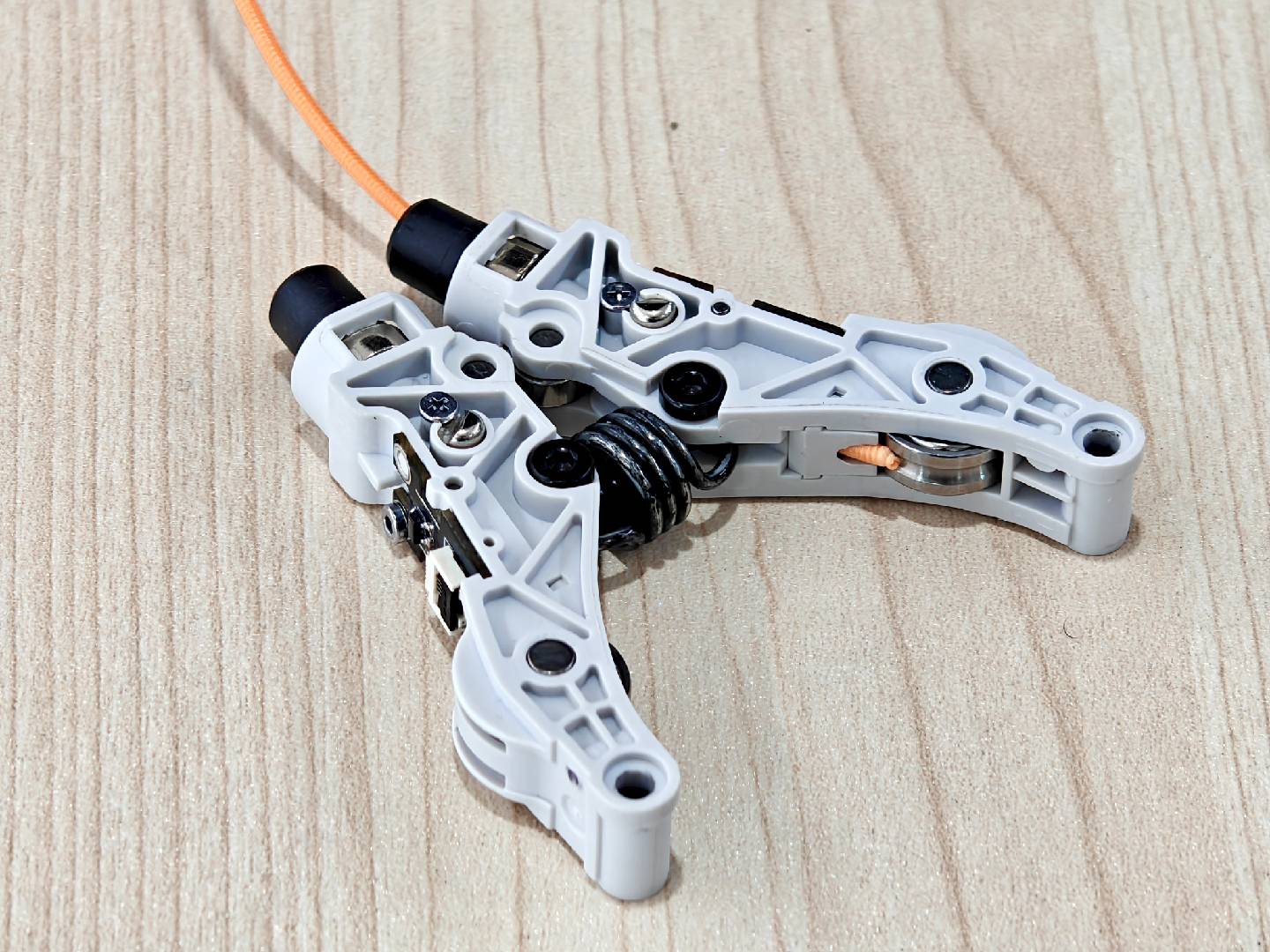

要彻底清理内部残留,您需要将从动轮组件从工具头上取下,可以参考此wiki将从动轮组件轮组件移除。
在移除从动轮组件时,请务必小心内部的排线,避免过度用力拉扯,以免造成排线损坏。

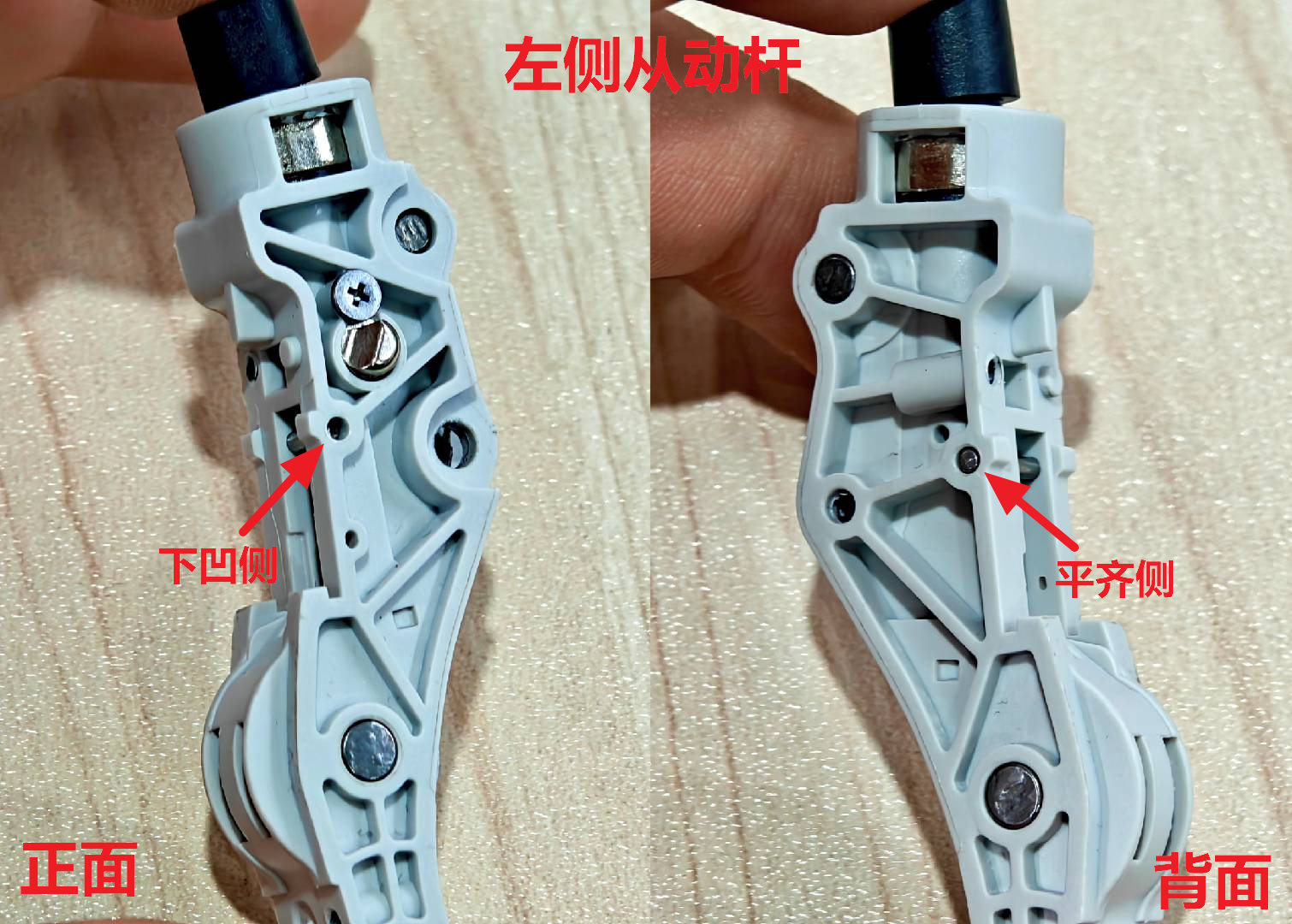

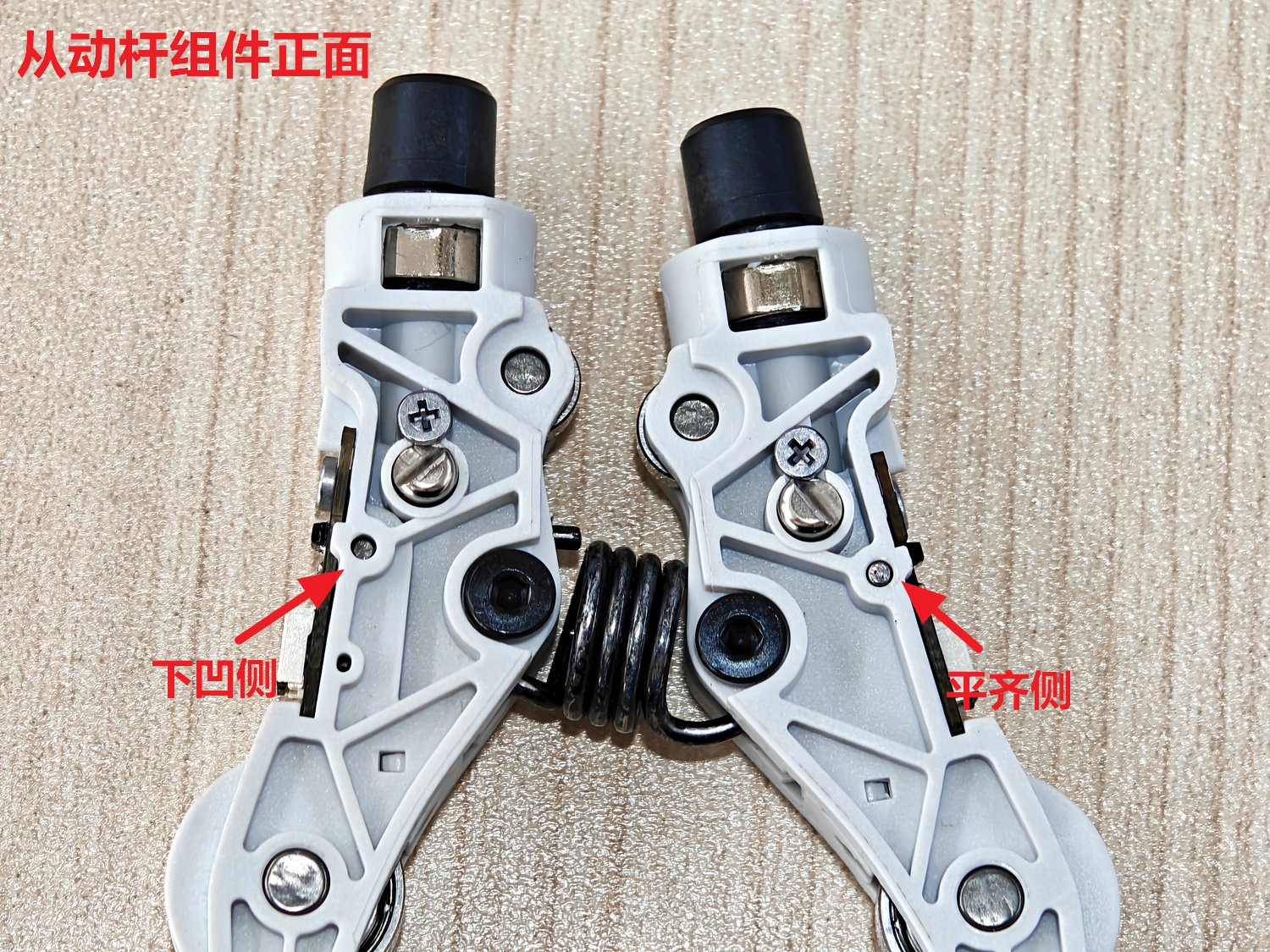

如下图所示,左右从动杆上各带有一个圆柱销,其中左侧为下凹,右侧为平齐的。
以左侧从动杆为例。

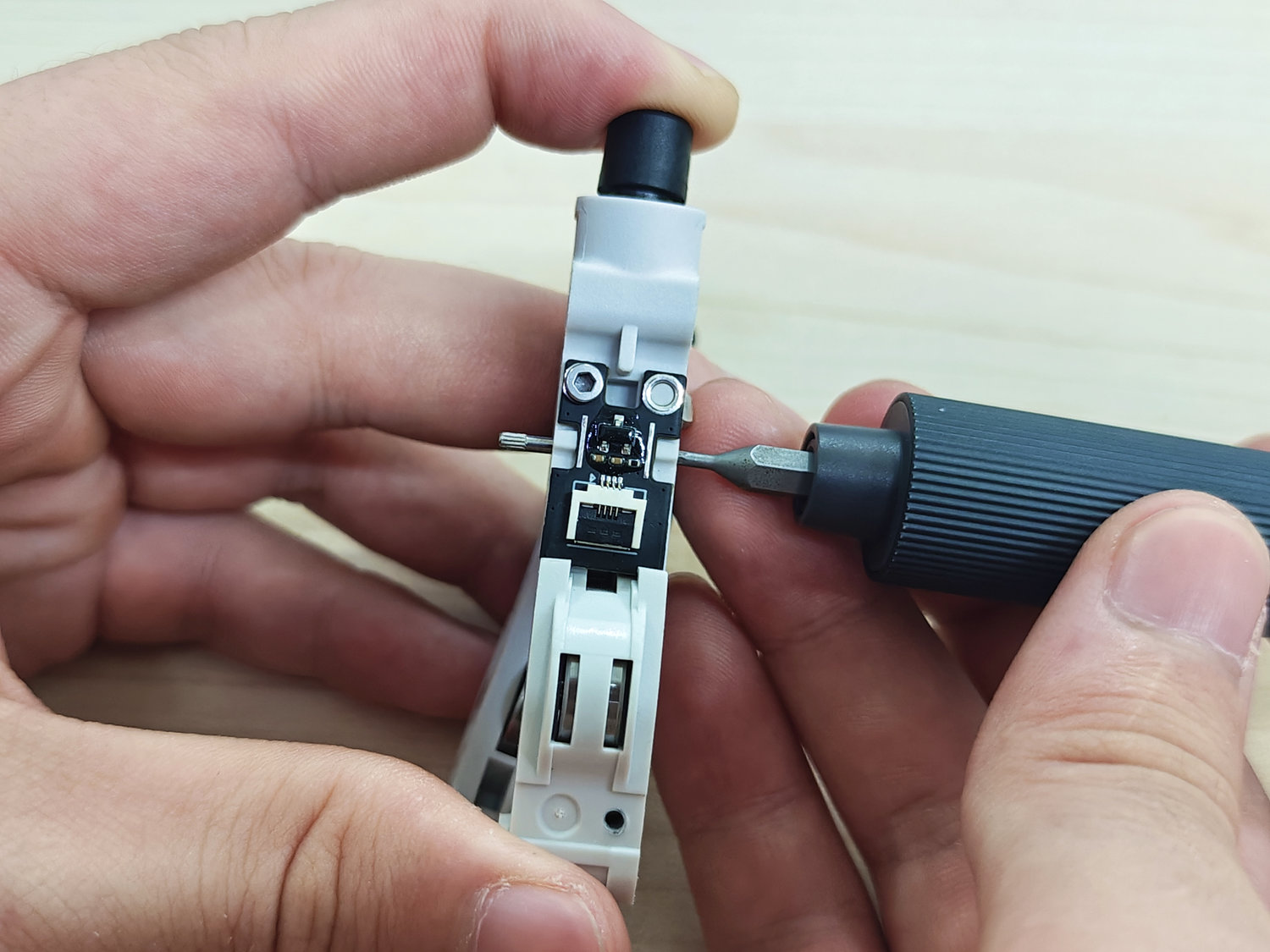

使用 H1.0 内六角螺丝刀(或合适尺寸的工具)将圆柱销顶出。注意螺丝刀应从下凹侧向平齐侧顶出。
顶出后,您会发现平齐一端的圆柱销带有滚花纹,这是其固定在从动杆上的关键结构。

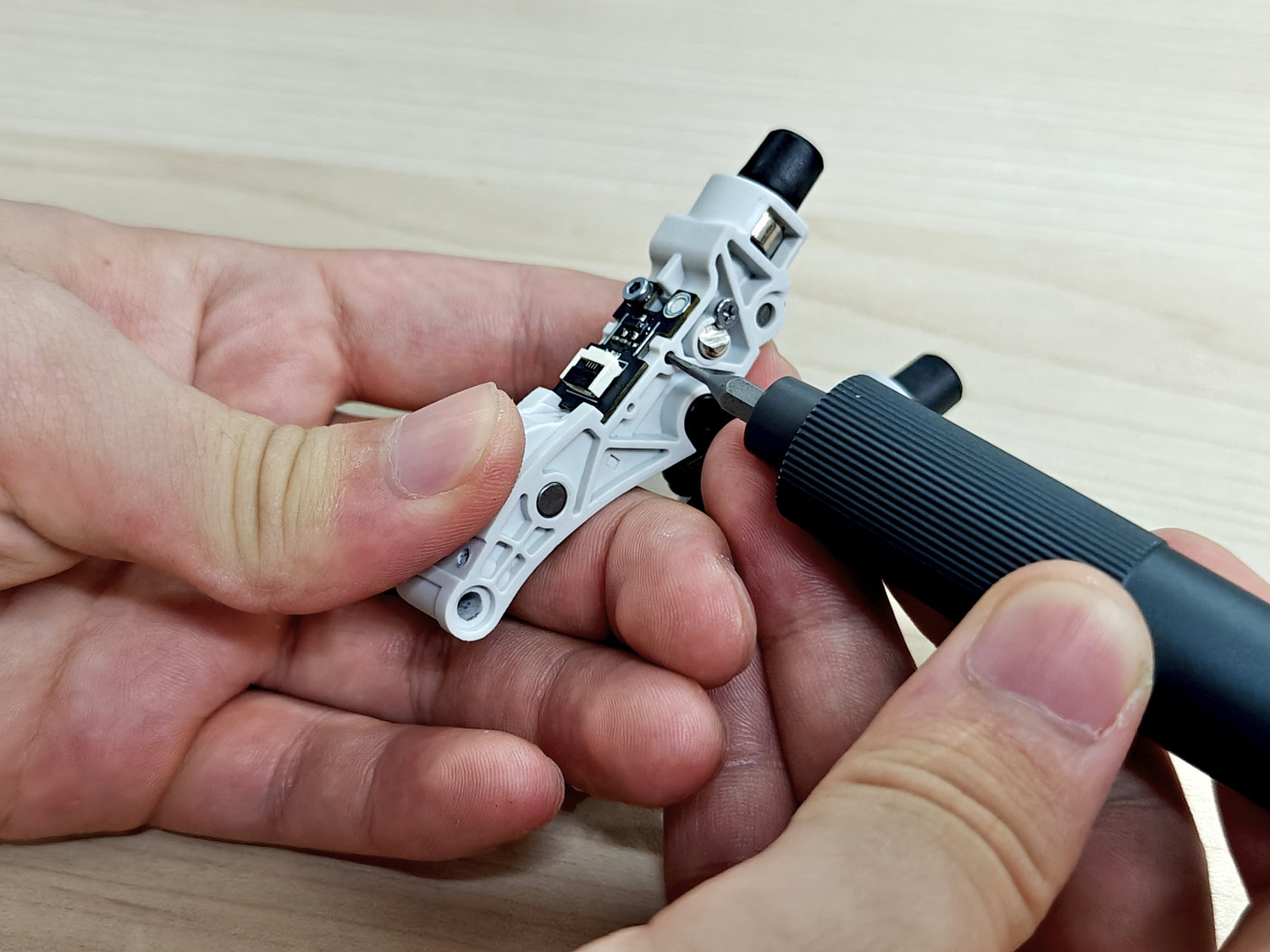

拧下霍尔小板的固定螺丝,并小心地移除霍尔小板。在移除过程中,请务必注意内部有一枚扭簧,它可能会在霍尔小板移除时弹出并遗失。
使用镊子小心地取出扭簧和摇臂。

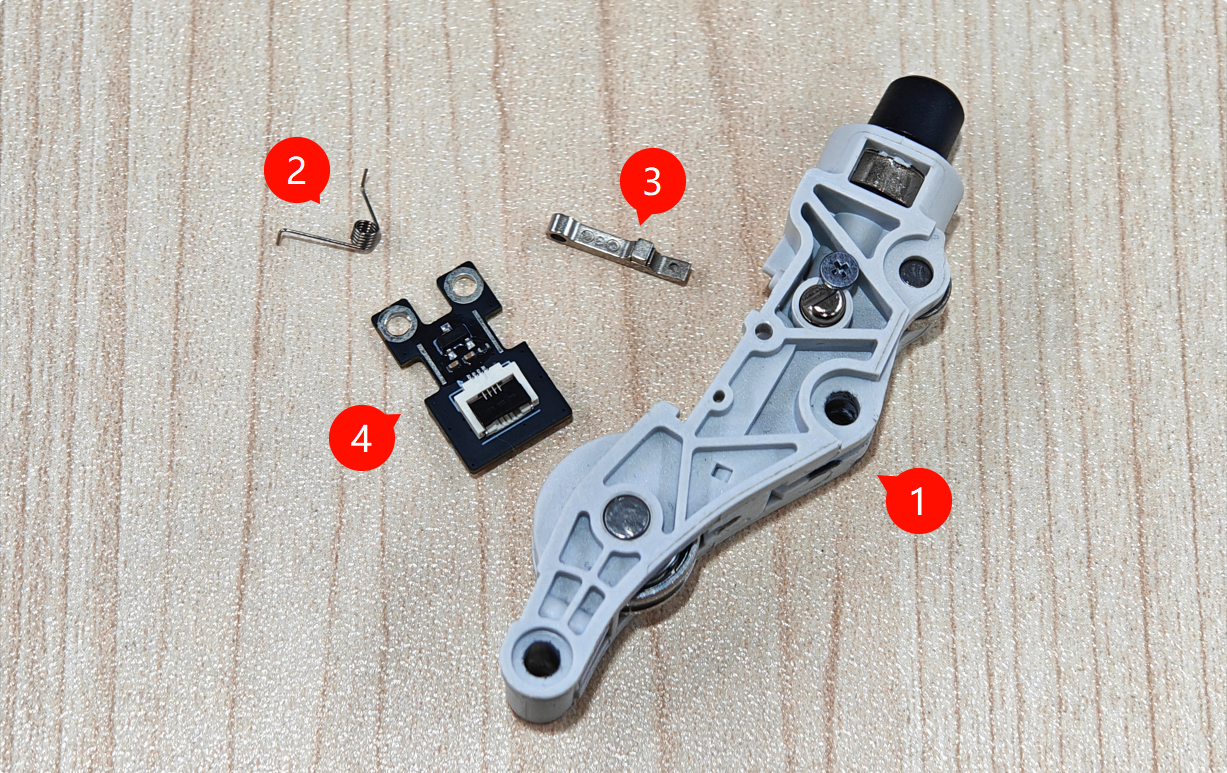

整个从动杆组件由以下几个部分构成:
注意: 内部组件非常小,在拆卸和组装过程中请务必小心,避免遗失任何部件。建议在整洁、光线充足的工作台面上操作,并准备一个收纳盒来放置拆下的零件。
取出所有内部组件后,使用 H1.5 内六角螺丝刀(或合适的清理工具)穿过从动杆的侧边孔道,彻底清除内部残余的耗材碎片或堵塞物。确保通道完全畅通无阻。

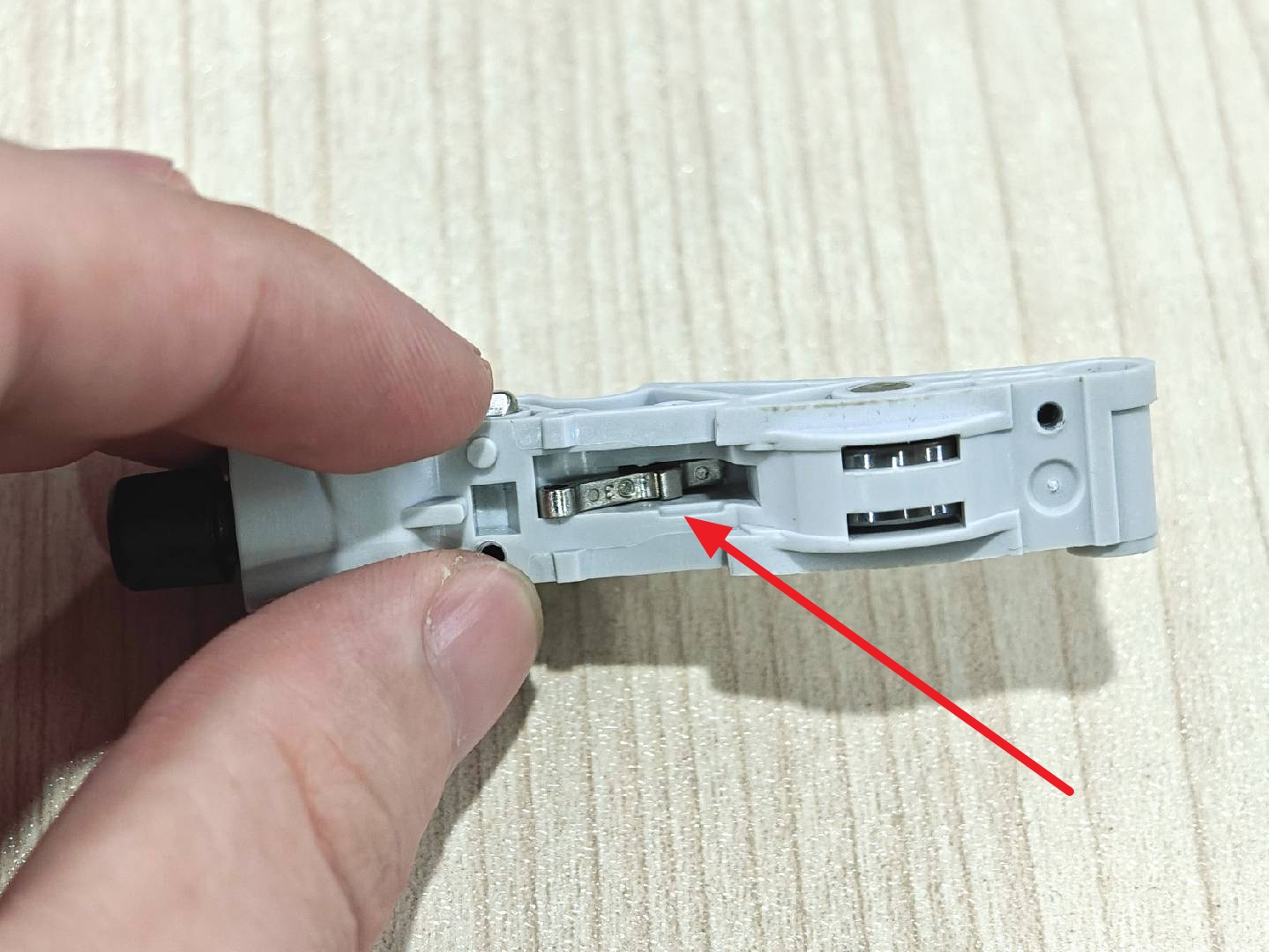

首先,将摇臂正确放入从动杆主体对应的槽内。

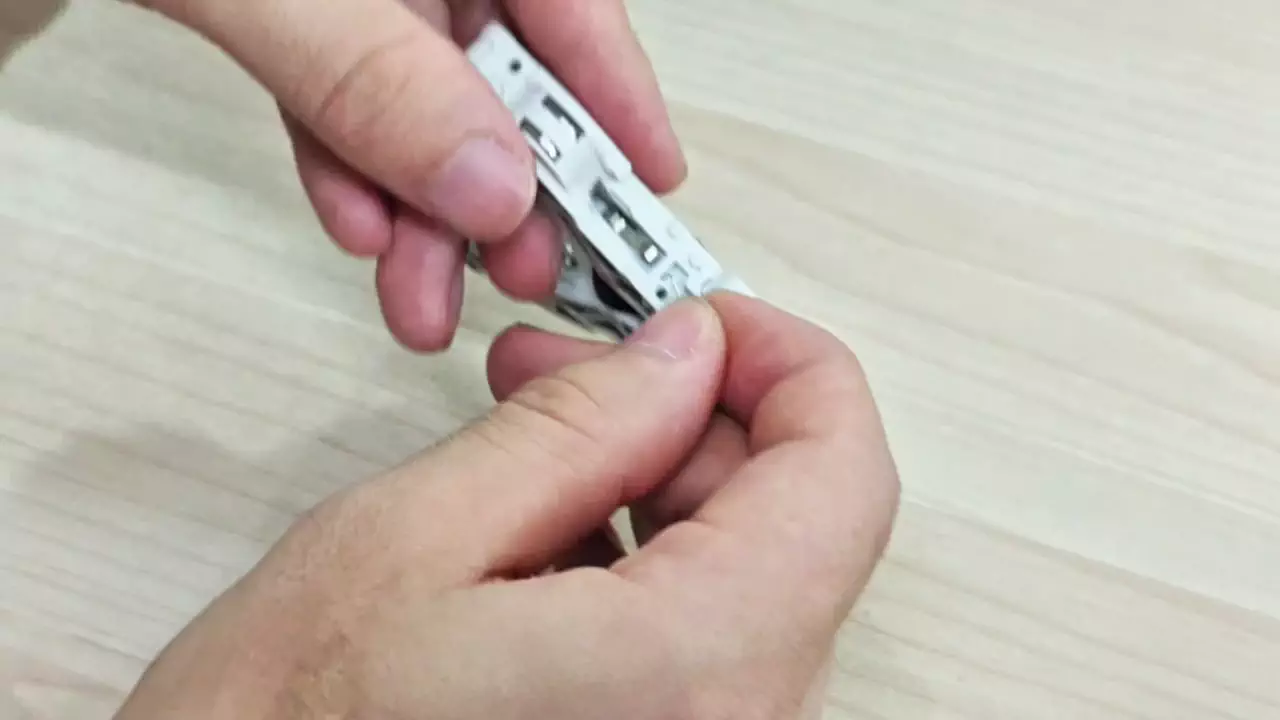

接下来是安装扭簧。将扭簧较长的一端插入左侧的小槽内。然后,使用镊子小心地微调扭簧和摇臂的位置,确保它们正确啮合。由于零件微小且有弹性,此步骤需要一定的耐心和精确操作。

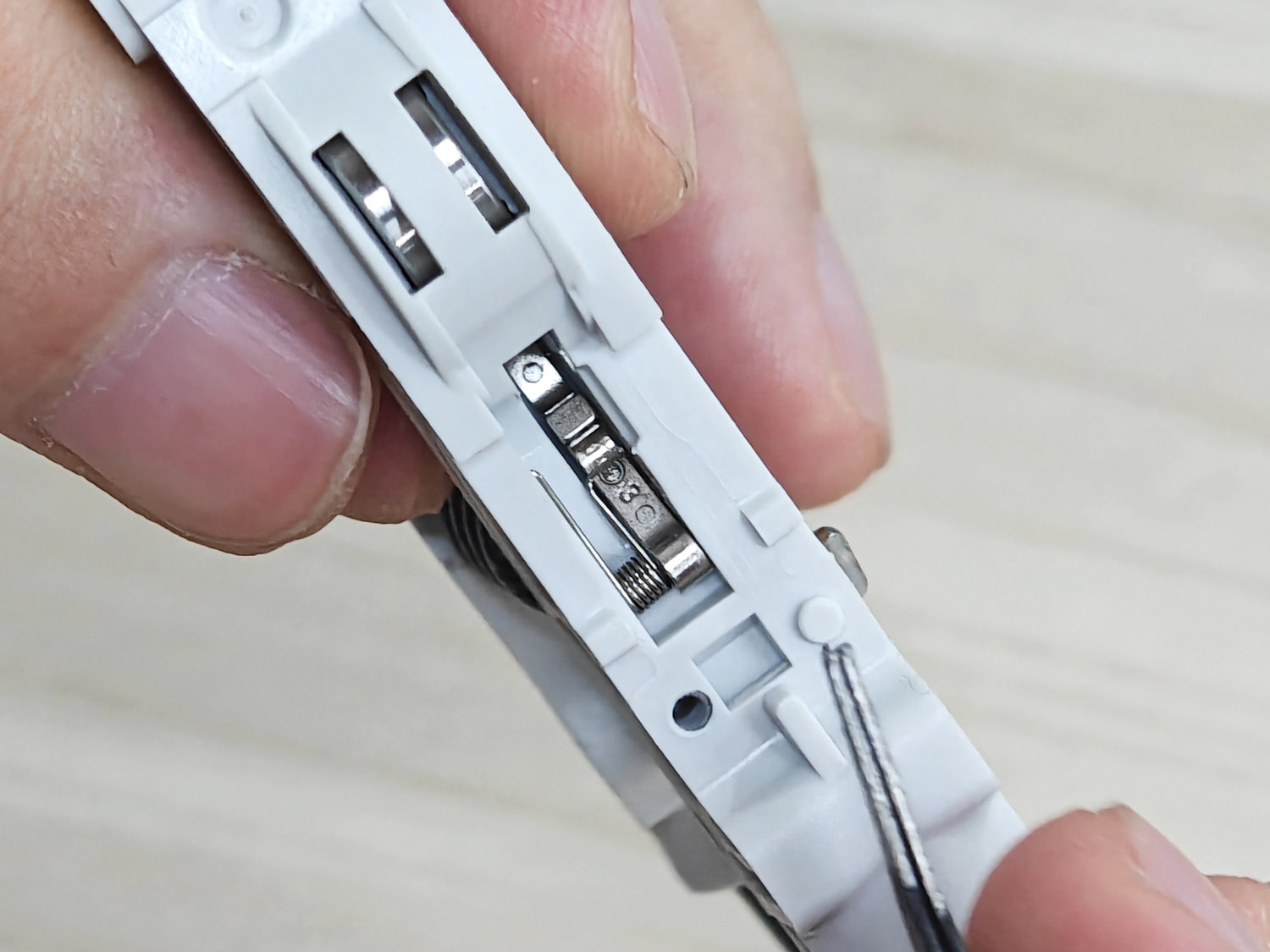

下图所示为扭簧和摇臂正确安装后的状态。

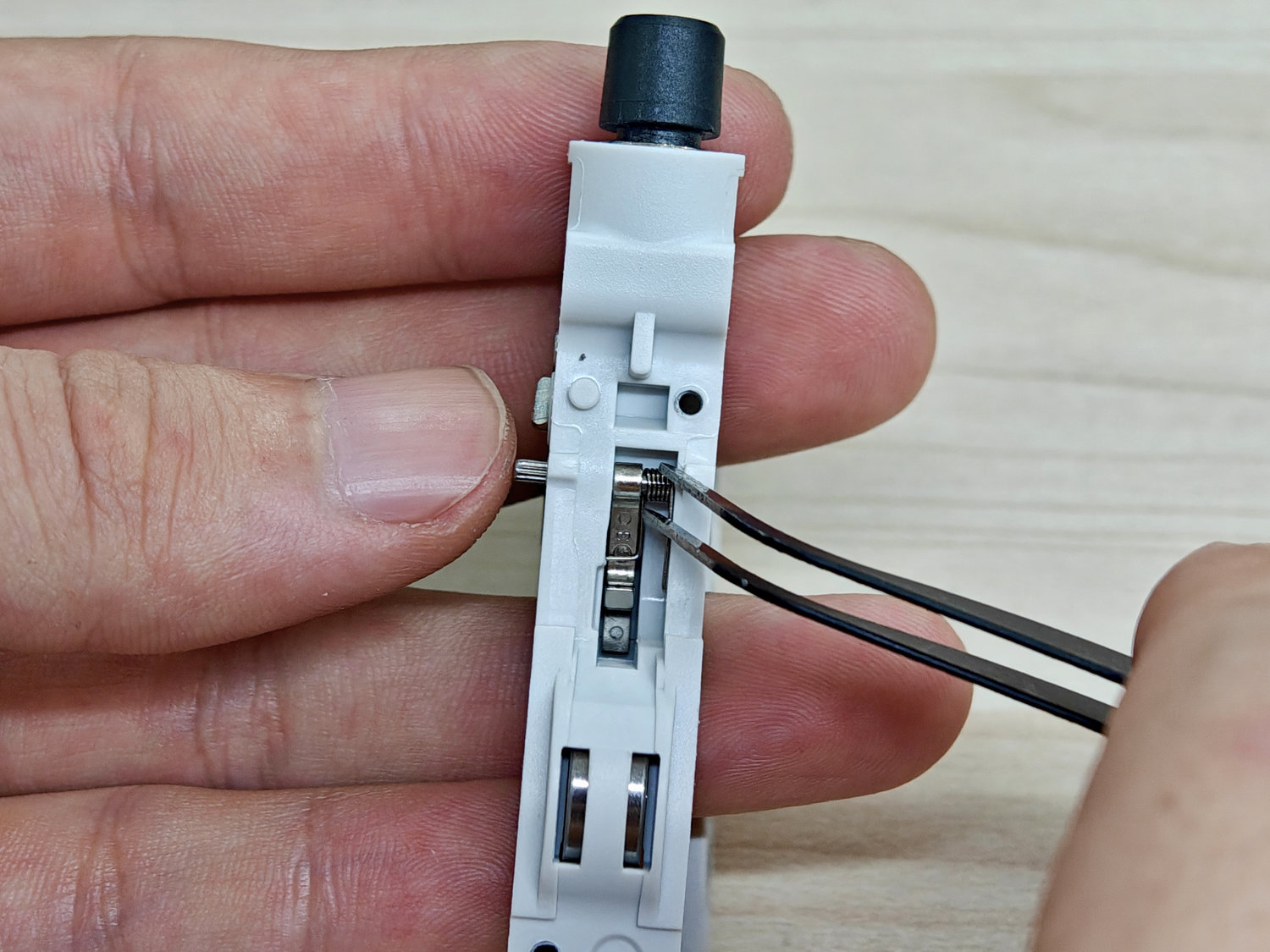

将圆柱销重新插入,以固定摇臂和扭簧。在插入圆柱销时,可以使用镊子辅助,轻轻按住扭簧,防止其弹出。注意插入方向: 应先插入光滑的一端,然后向内推入,直到圆柱销与从动杆表面平齐。
最后,安装回霍尔小板并拧紧固定螺丝。
完成从动杆组件的重新组装后,即可将其重新安装回工具头。可以参考此wiki安装从动轮组件。
最后一步是重新安装挤出机前盖。可以参考此wiki安装挤出机前盖。
打印机的触摸屏或控制界面上,点击“进料”选项,观察喷嘴是否能正常挤出耗材。如果喷嘴出料顺畅且无异常,则表明修复工作已成功完成。
