¶ 这是做什么的？
这是一个使用 万用表 检测电路是否正常的操作方法。
通过万用表，我们可以测量电阻值，或检查电路是否导通，从而判断元件是否损坏、电路是否有断路。
¶ 为什么需要使用
在排查 AMS 或打印机相关故障时，常常需要使用万用表检测电阻值，以判断电路是否导通、元件是否损坏，从而快速定位问题。通过简单测量，即可识别断路、虚焊、保险丝熔断等常见问题，避免盲目更换部件。
¶ 所用工具
- 万用表（建议使用带蜂鸣档功能的数字万用表）
- 表笔（黑色插入“COM”孔，红色插入“VΩ”孔）

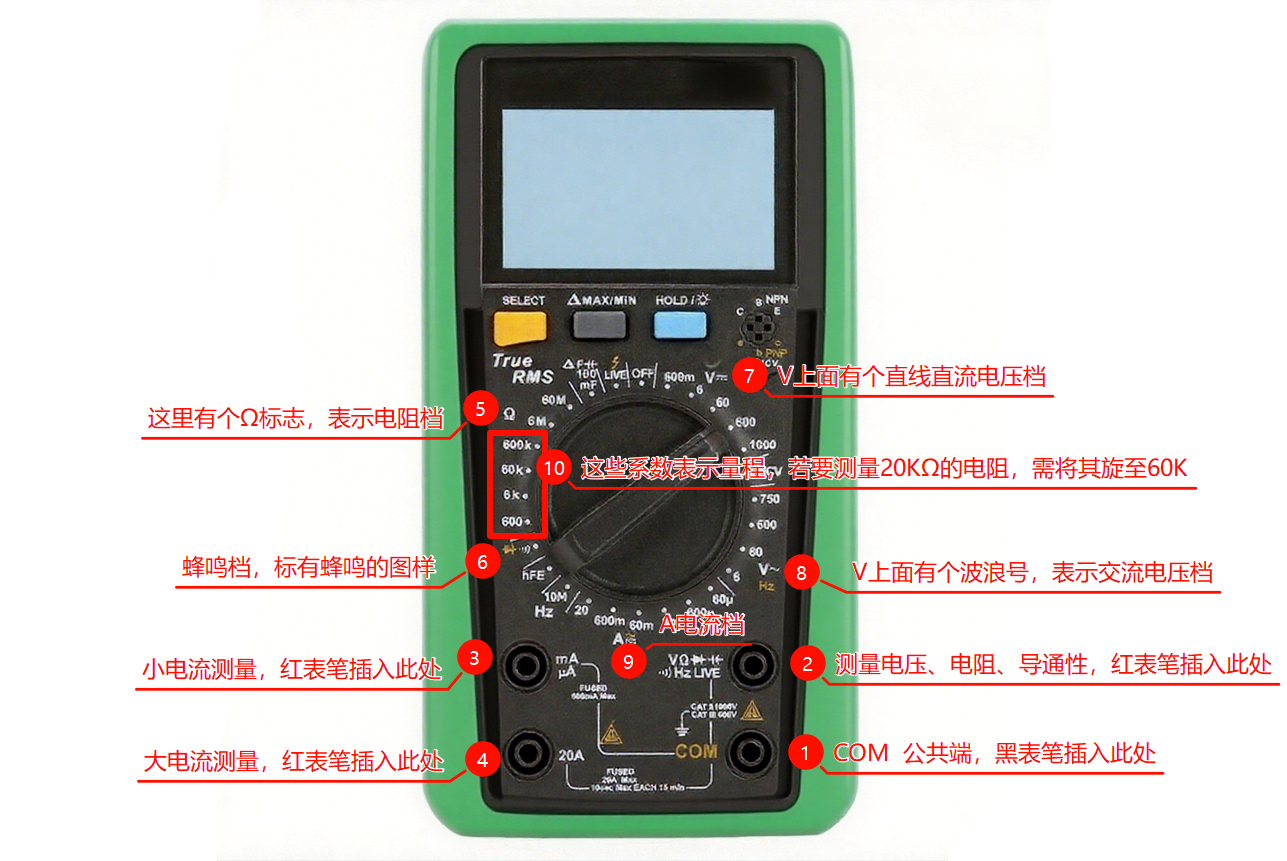

¶ 万用表介绍
万用表是一种常用的检测工具，可以测量电压、电流、电阻。在故障排查中，我们主要用到电阻档（Ω）或蜂鸣档：
- 电阻档（Ω）：用来测量元件的阻值大小；
- 蜂鸣档：用来检测电路是否导通，导通时会发出“滴”的声音。
万用表分为手动量程万用表和自动量程万用表（Auto Range）
- 对于自动量程万用表（Auto Range）
自动量程万用表会根据测量对象自动选择合适的量程，您只需拨到电阻档（Ω）或蜂鸣档即可，不需要手动调整。
- 对于手动量程万用表
手动量程万用表需要用户根据预计的数值大小，手动旋转旋钮选择合适的量程。本文以手动量程万用表为例。
¶ 测量操作步骤
安全注意事项
- 测量前务必切断电源，避免触电或烧坏万用表。
- 黑笔插 “COM”，红笔插 “VΩ”，避免接错口。
- 只握绝缘部分，不要触碰金属针尖或裸露电路。
- 手动表先选大档位，再逐步调低，避免超量程。
- 确保测试笔和万用表完好无损，绝缘层完整。
¶ 检测导通性
¶ 情况 1：万用表有蜂鸣档
- 将红黑表笔分别接触待测部件两端（例如保险丝）
- 电路导通：万用表会发出“滴——”声，同时数值接近 0Ω；
- 电路不通：万用表无声，屏幕显示 “OL”（开路）。
¶ 情况 2：万用表没有蜂鸣档（只能用电阻档）
- 将红黑表笔分别接触待测部件两端；
- 电路导通：屏幕显示的电阻值接近 0Ω；
- 电路不通：屏幕显示 “OL” 或数值极大（表示开路）
¶ 测量电阻值（Ω档）
- 若需判断元件阻值是否正常，将万用表旋钮调至适当量程
- 表笔接触元件两端，读取屏幕显示数值，与元件标称阻值对比；
- 若阻值偏离较大，可能表示该元件损坏。
小贴士：量程怎么选？
如果不确定元件的阻值大小，建议先把万用表调到最大量程，然后再逐级往下调，直到读数清晰、稳定为止。
¶ 这可以用来做什么？
⚠️ 注意事项
本步骤仅适用于已经拥有万用表的客户。它并不是享受保修服务的必备步骤，也不应被视为强制性的故障排查方法。
¶ 测量 A1 热床供电连接线缆电阻，以判断热床组件及其加热电缆是否正常工作。
如果测得的电阻值在 45 Ω ~ 50 Ω 之间（示例值为 47.5 Ω），则说明热床组件及其加热电缆工作正常。
>
¶ 测量 A1 热床 NTC 及其测温线缆，以判断其是否正常工作。
如果测得的电阻值在 100 kΩ 左右（该数值受环境温度影响较大，存在一定偏差属正常现象，示例值为 105.6 kΩ），则说明热床 NTC 及其测温线缆工作正常。
>
¶ 结束语
我们希望本指南能为您提供有用的信息，帮助您解决问题。
如果本指南未解决您的问题，请联系在线技术支持（服务时间 9:00-21:00），我们随时准备为您解答疑问并提供帮助。
如果您对本篇 Wiki 有任何建议或反馈，欢迎在评论区留言，感谢您的支持与关注！
