¶ 工具头电路板
这里说的工具头电路板，有三个部分，挤出主板、挤出接口板以及将它们连接起来的挤出连接线。
从左到右，依次是挤出主板、连接线和挤出接口板。
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击提交服务工单，我们将及时回复并为您提供所需的帮助。
¶ 工具
- 新的工具头电路板
- H1.5 内六角扳手
¶ 准备工作
已完成退料，关闭电源。
¶ 拆除
¶ 第1步 - 移除工具头外壳
参考工具头外壳 的内容，拆除工具头外壳。
说明：如果只是需要拆下挤出主板，移除工具头后壳即可，不需要移除整个工具头外壳，如下图所示。
¶ 第 2 步 - 移除排线
断开排线两端的连接，移除排线。
 |
 |
¶ 第 3 步 - 移除接口板

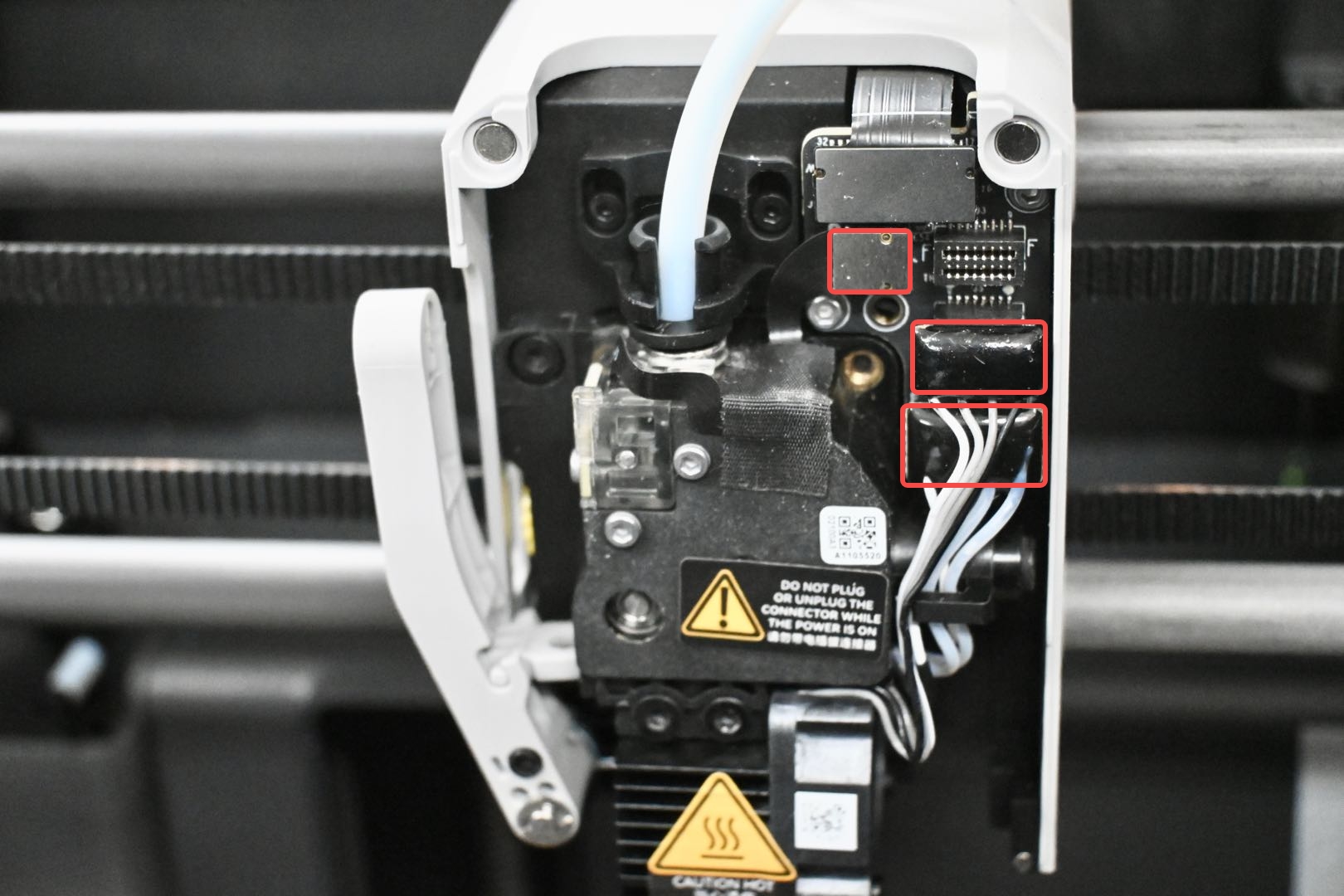

断开 3 个连接器（霍尔开关板、热端风扇和热端加热器），并用 H1.5 内六角扳手移除 2 颗螺丝，取下接口板。
 |
 |
¶ 第 4 步 - 移除挤出主板螺丝
断开挤出电机连接线，用H1.5内六角扳手拧下3颗螺丝。
¶ 第 5 步 - 移除挤出主板
翻转挤出主板，在挤出主板的另一面移除工具头连接线，取下挤出主板。
¶ 安装
¶ 第1步 - 安装挤出主板
连接工具头连接线，然后电机接口朝外，将挤出主板安装到滑车后盖上。
|
|
 |

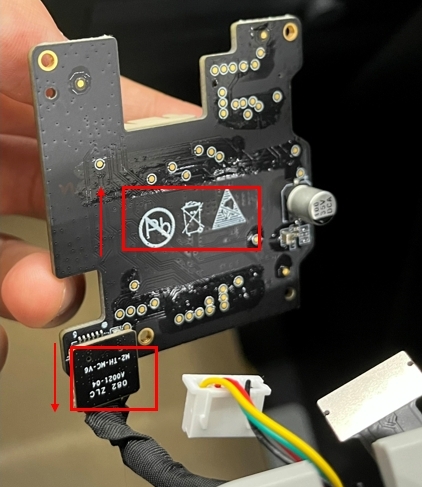

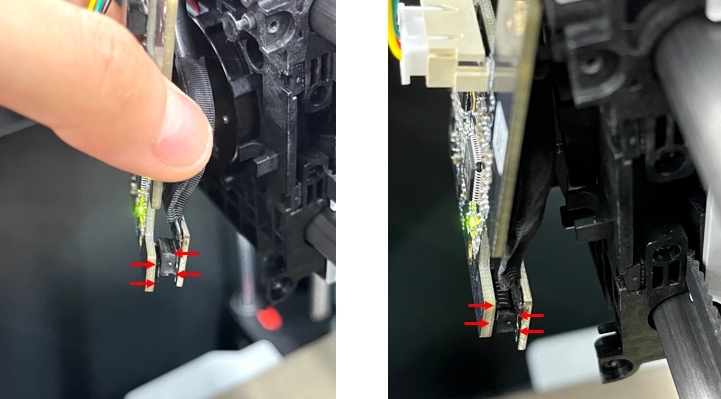

注意：1. 注意连接器方向。请确保插座没有浮起、错误插入或插反（引线方向应朝上）。安装错误可能导致 HMS 报错。
|
|

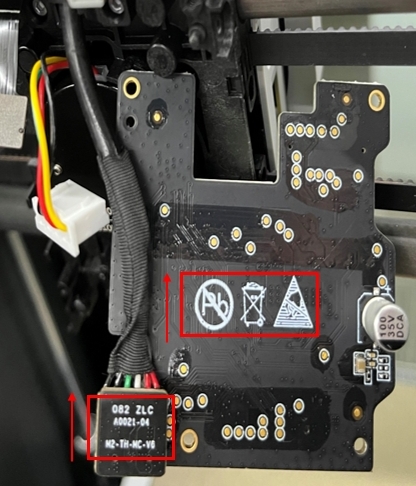

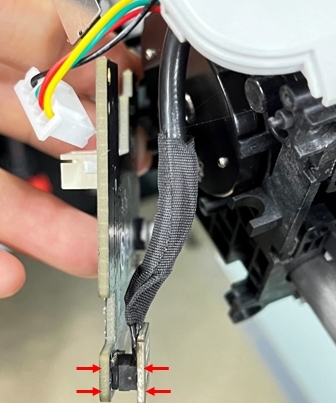

2. 注意插头方向。您可以通过对比工具头线缆座上的文字方向与主板上的文字方向是否一致来确认。如果该插头插反，可能会导致打印机电源短路。
|
|
¶ 第 2 步 - 固定挤出板
锁入 3 颗螺丝，连接电机电缆。
¶ 第 3 步 - 安装挤出接口板
将挤出接口板安装到滑车前盖上，锁入 2 颗螺丝固定，连接热端风扇、加热器和霍尔开关板。
|
|
|
¶ 第 4 步 - 安装连接排线
将排线安装到滑车上方的线槽内，两端分别连接到接口板和挤出主板对应的接口上。
|
|
 |
请您在安装排线后按照下图检查是否正确插好：
¶ 第 5 步 - 安装工具头外壳
参考工具头外壳 的内容，安装好工具头外壳。
¶ 如何验证完成
1. 目视检查外观，接合位置无错位、浮起；
2. 启动打印机，运行设备校准流程，如果校准过程顺利通过，说明操作成功。
