LED补光灯亮度不足或启动失败。
拆装打印机上的连接线时,打印机必须处于断开电源线的状态。

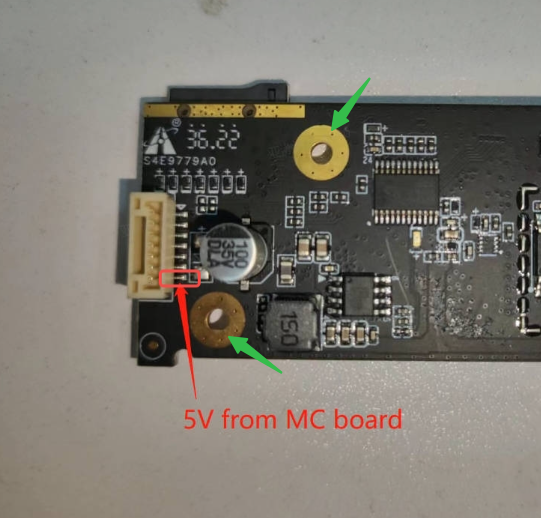

如果故障是出现在用户改装或更换了补光灯之后出现问,那么有可能损坏了主板上的补光灯控制电路 。下图是LED灯在AP主板上的连接器细节图。
(1)如果加装了电压是5V,但工作电流大于0.3A的灯具,那么0R电阻和磁珠都可能损坏,一般故障现象是开路或电阻增大,导致电流通路中断,无法开关灯。
(2)如果从座子位置灌入5V以上的电压,则ESD管可能过热损坏,现象大概率是短路,ESD表面有烧焦痕迹。
维修措施是更换回原规格器件,并更换AP主板。
(1) 在拆机检查前,可以先做个简单的预检:开机状态下,将LED灯设置为启动状态,然后去除AP-MC连接线的固定胶布,摇晃整条连接电缆,观察LED灯是否会恢复正常, 如果能恢复正常,说明是存在接触不良的情况,需要继续检查。
(2) 参考 MC-AP 连接电缆的相关步骤,找到连接线在AP板和MC板上的连接器,主要是确认MC和AP之间的连接器和连接线,是否出现断线,脱落等接触不良的问题,同时也需要确认连接器座子是否存在松动的情况。

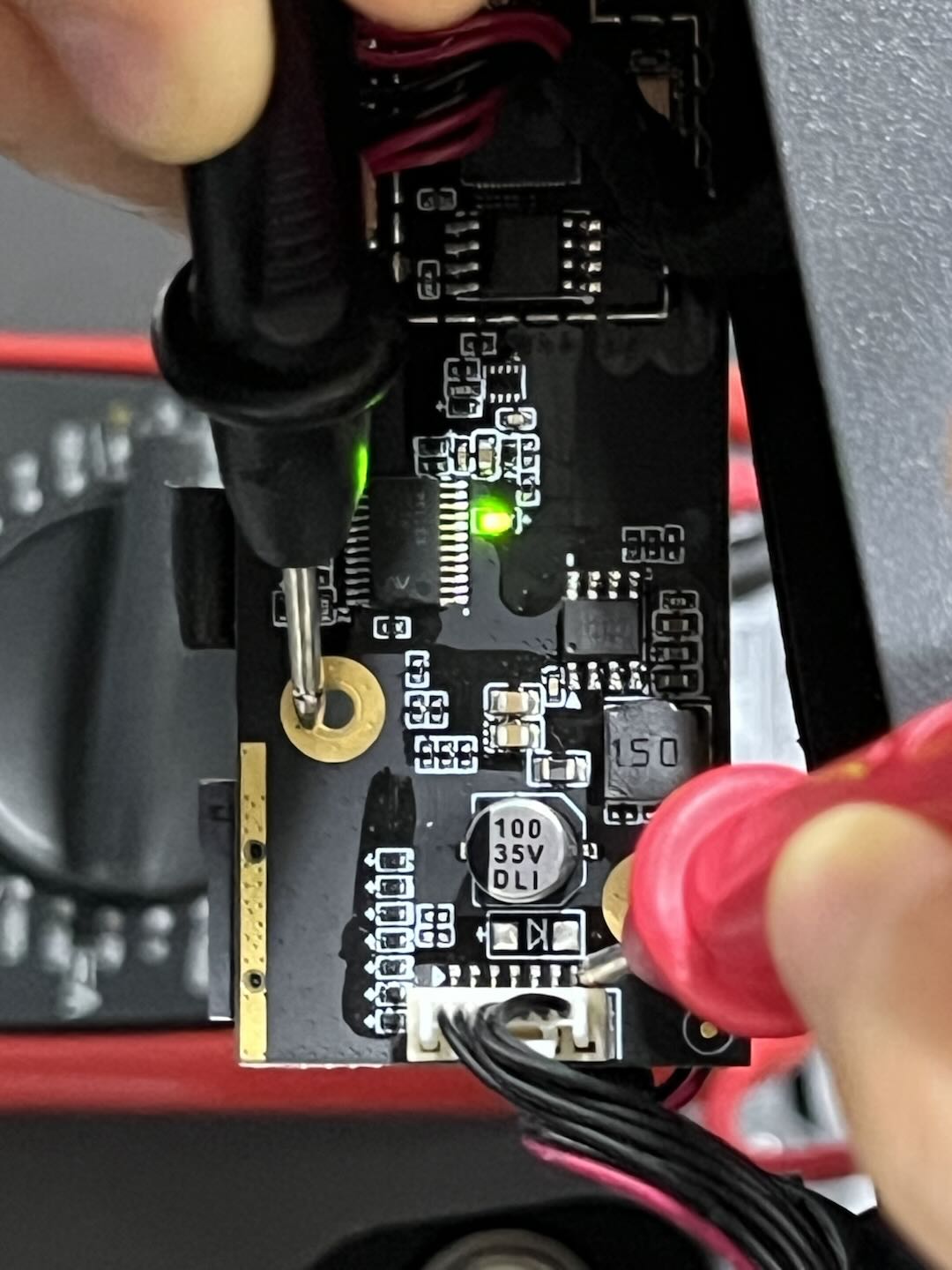

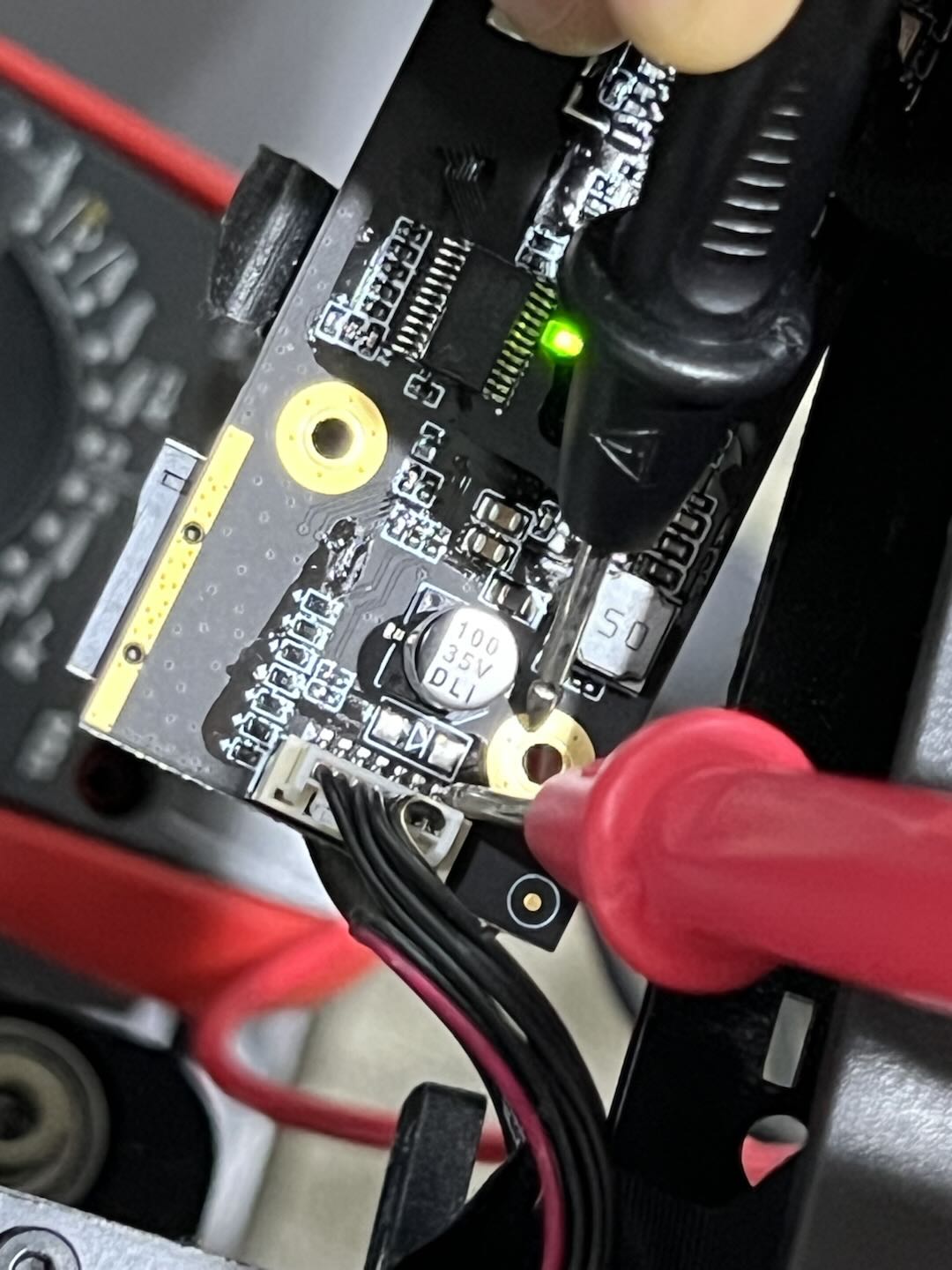

(3)有检测条件的用户,可以在松出AP主板后,保持MC-AP的连接状态,并启动打印机,对AP板的5V接口进行输出电压测试,以确认电压是否正常。
打印机其他功能正常,只是补光灯不亮的情况下,如家中有两台以上的P1P打印机,可以尝试交换补光灯进行确认。
没有多台打印机的情况下,直接(购买或申请)更换补光灯确认。
如果打印机除了补光灯工作异常,还同时伴有其他故障,请同时结合其他故障的排查指引去解决问题。
