¶ 曲面雕刻介绍

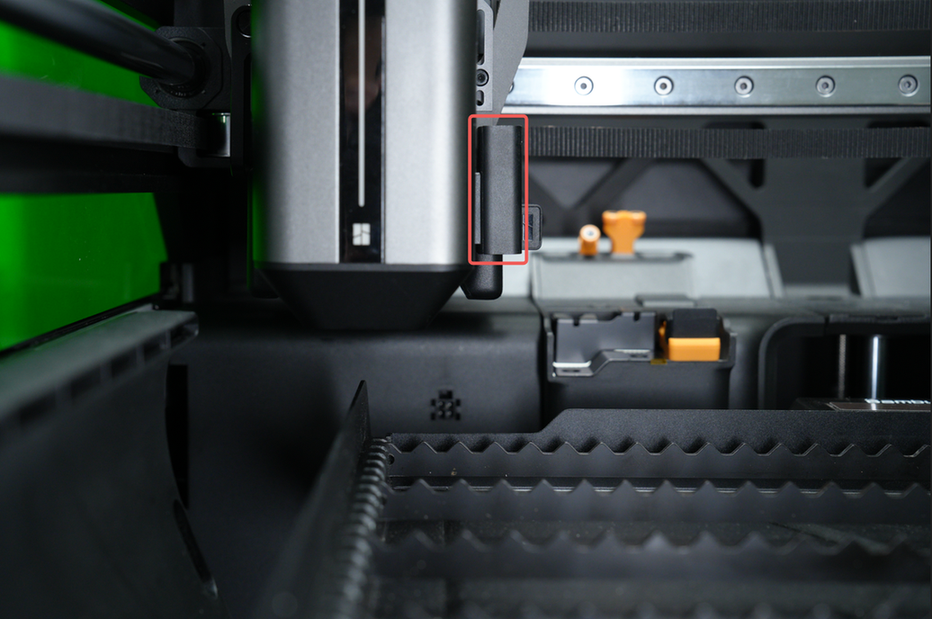

曲面雕刻是Bambu H2D 3D打印机的一项高级功能，它利用高精度激光模组和集成的测高激光器，实现在三维曲面物体上进行图案雕刻。与传统的平面激光雕刻不同，H2D的曲面雕刻功能可以自动测量物体表面形状，并调整激光路径，确保激光光斑对焦于曲面表面进行图案雕刻。
常见应用场景：在日常生活中的曲面物体（如易拉罐、保温杯、餐具）上雕刻文字或图案，或是工具手柄等物体上进行序列号打标等。
固件版本要求：H2D固件版本不低于01.02.00.00。
¶ 曲面雕刻材料要求
在加工曲面物体之前，要确保材料的形状和材质符合以下要求：
¶ 表面特性
-
需平滑曲面，不能有剧烈起伏（最大支持15mm高度差）
-
曲面任意位置的切线与水平面夹角≤40°
¶ 几何限制
-

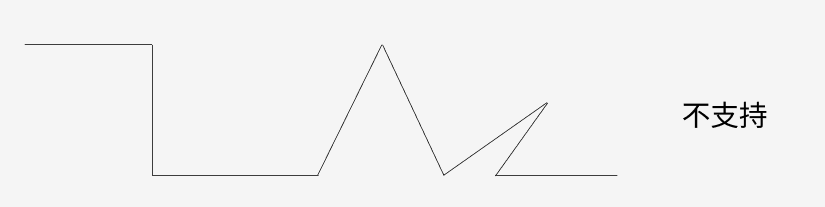

高度突变（如阶梯状物体）
-
尖角/内斜角（某些面激光难以扫描到）
不支持高度突变、尖角和内斜角
- 镂空结构（扫描和雕刻会不稳定）
¶ 材质限制
-
不支持透明材质（普通玻璃、透明亚克力等）和镜面材质（强反光金属、镜子等）。测高激光器在扫描透明或镜面材质物体时会有噪声或者异常，如果需要加工该类型物体，请谨慎确认扫描结果。如扫描结果有异常，则不要继续加工，以免造成加工材料的损坏。
-
尺寸限制。若物体尺寸偏小（横截面小于3cm * 3cm），在雕刻前建议在下面用方垫块面积较大的平板或者垫高物体（高度>2cm)，材料均需要不透明不反光（防止扫描的时候将物体周围的底板和刀条等都扫描进去）。这种情况请尽量把小物体固定在平板上，防止其在机器运动过程中晃动影响雕刻质量。
未垫平板
|
未垫平板的扫描结果
|
物体下垫平板
|
物体下垫平板的扫描结果
|
¶ 曲面雕刻使用流程
¶ 1. 添加图案并选择加工模式

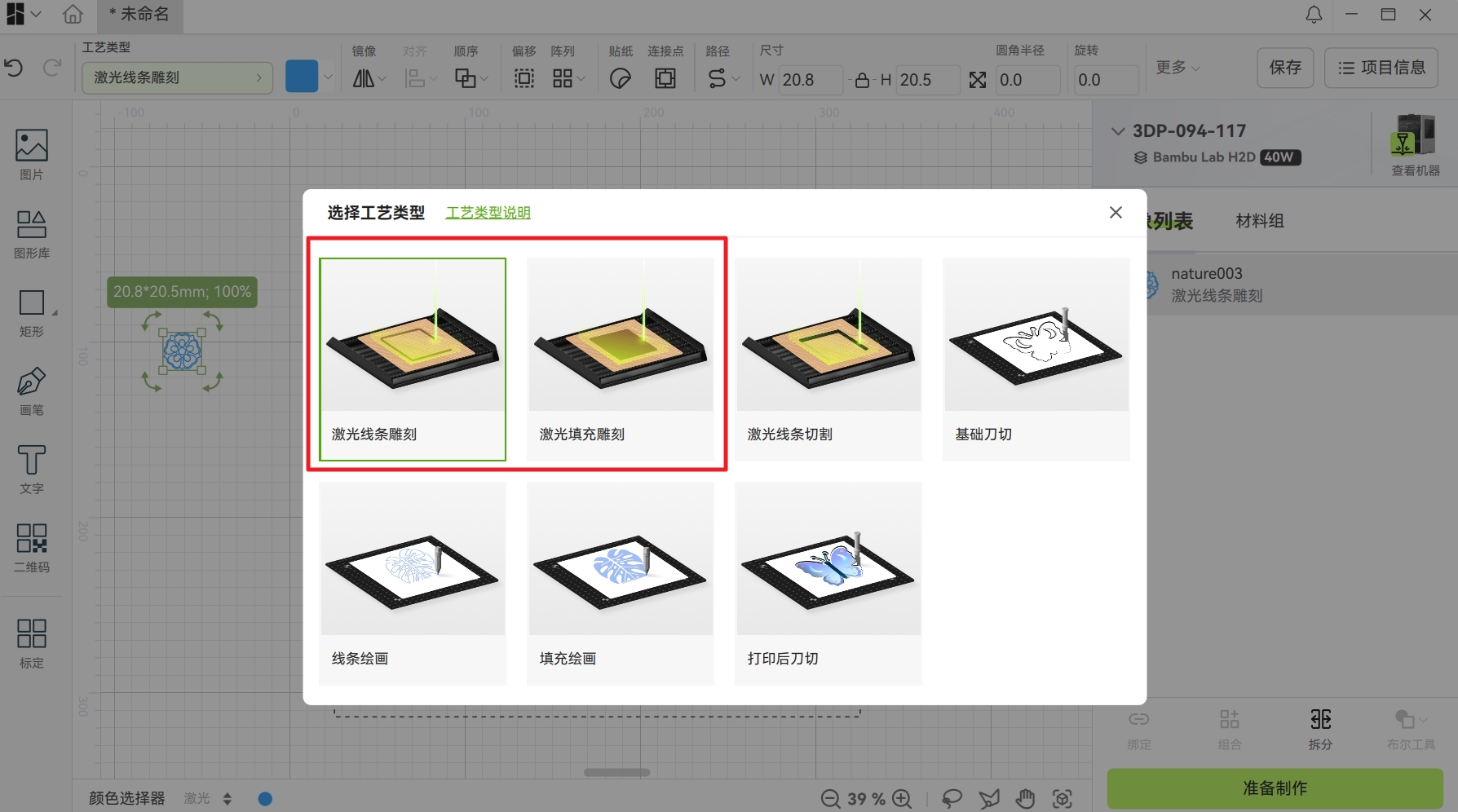

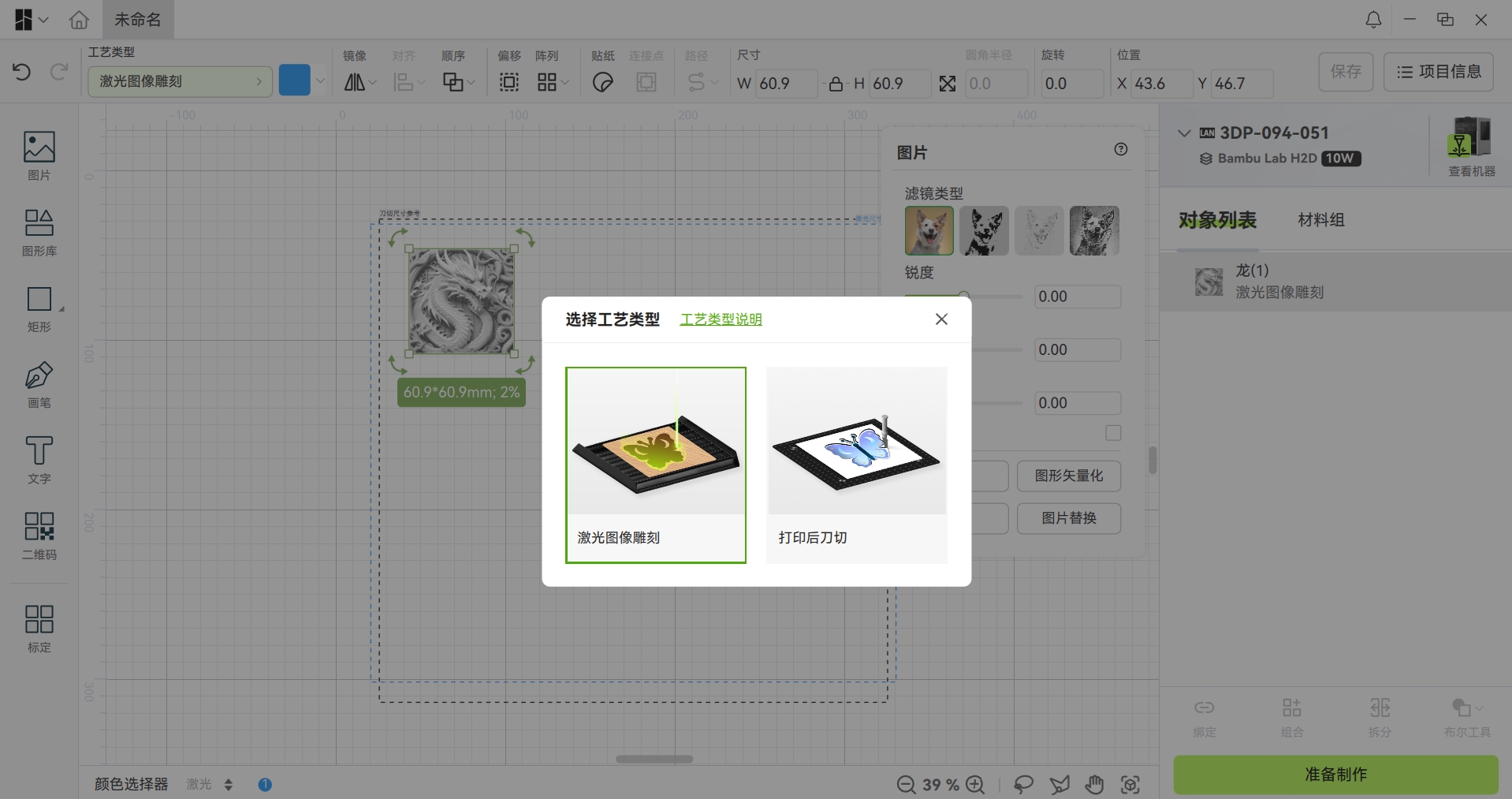

（1）在 Bambu Suite 设计页面导入或者创建要加工的图案（支持 SVG、PNG 等格式），并在工艺类型选择激光线条雕刻、激光填充雕刻 或 激光图像雕刻。
 |
 |

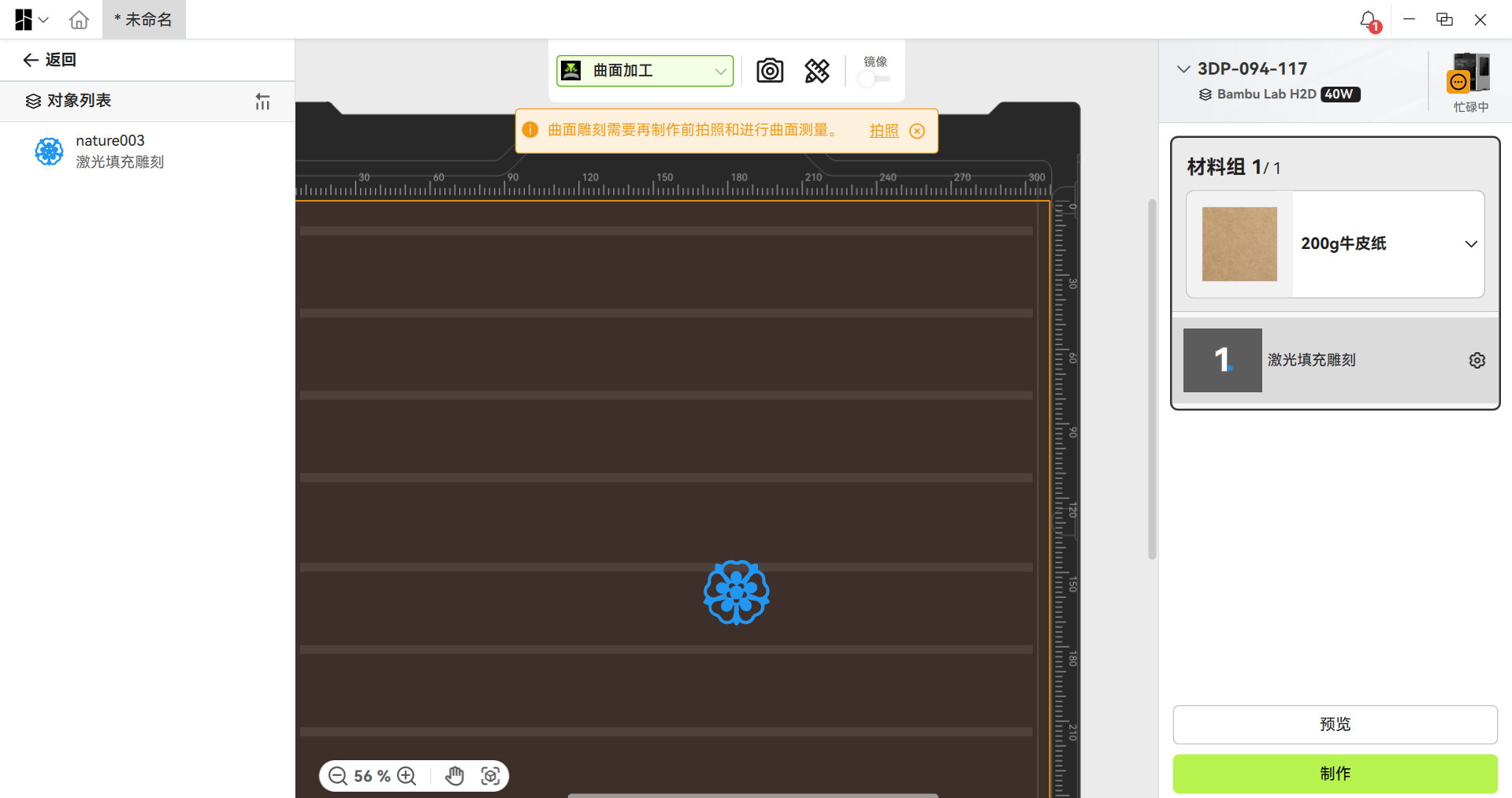

（2）进入制作页面，在加工模式中选择曲面加工
¶ 2. 曲面拍照和测量
¶ 准备工作
-
确保材料最高点不超过H2D激光模组的高度（防止碰撞）
-
待加工物体应稳固放置于热床中央，避免晃动
-
机箱内只放置唯一的待加工物体
¶ 俯视相机拍照

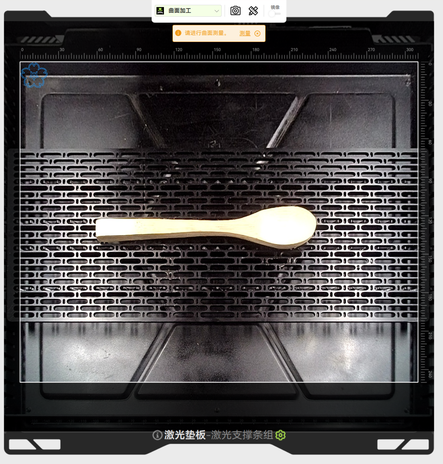

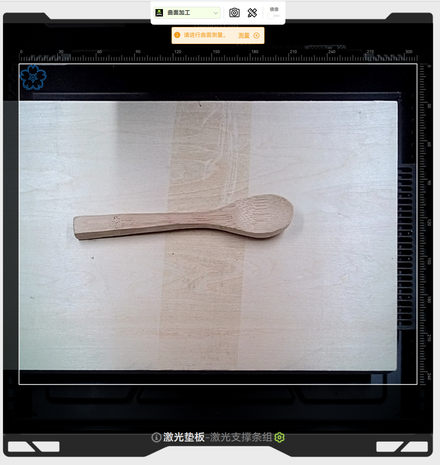

- 点击"拍照"，H2D的俯视摄像头会拍摄物体表面，确保完整捕捉物体表面轮廓。在曲面测量前，需要先拍照获得加工平面图，该图片用于在曲面测量时框选测量区域
¶ 曲面测量

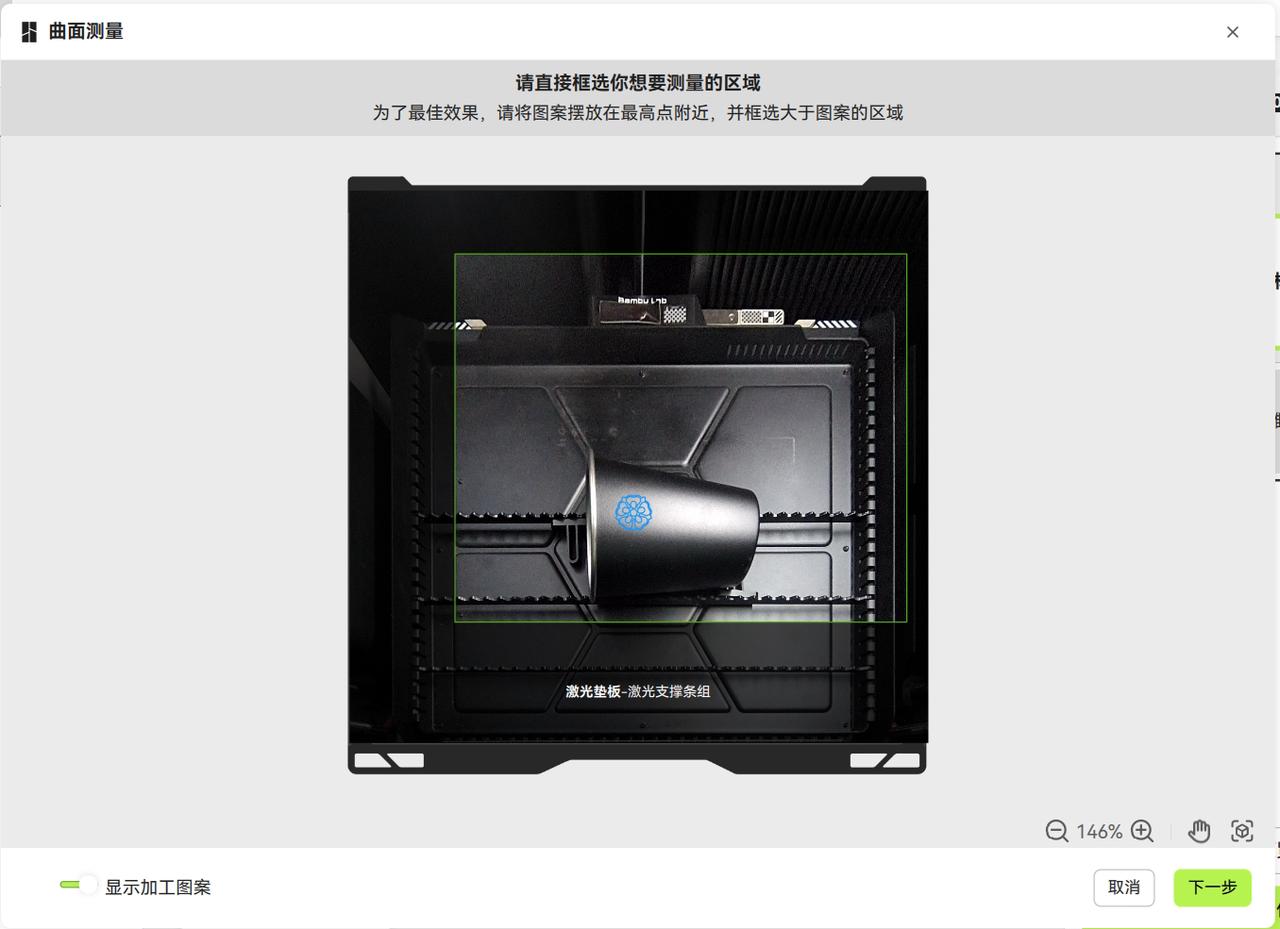

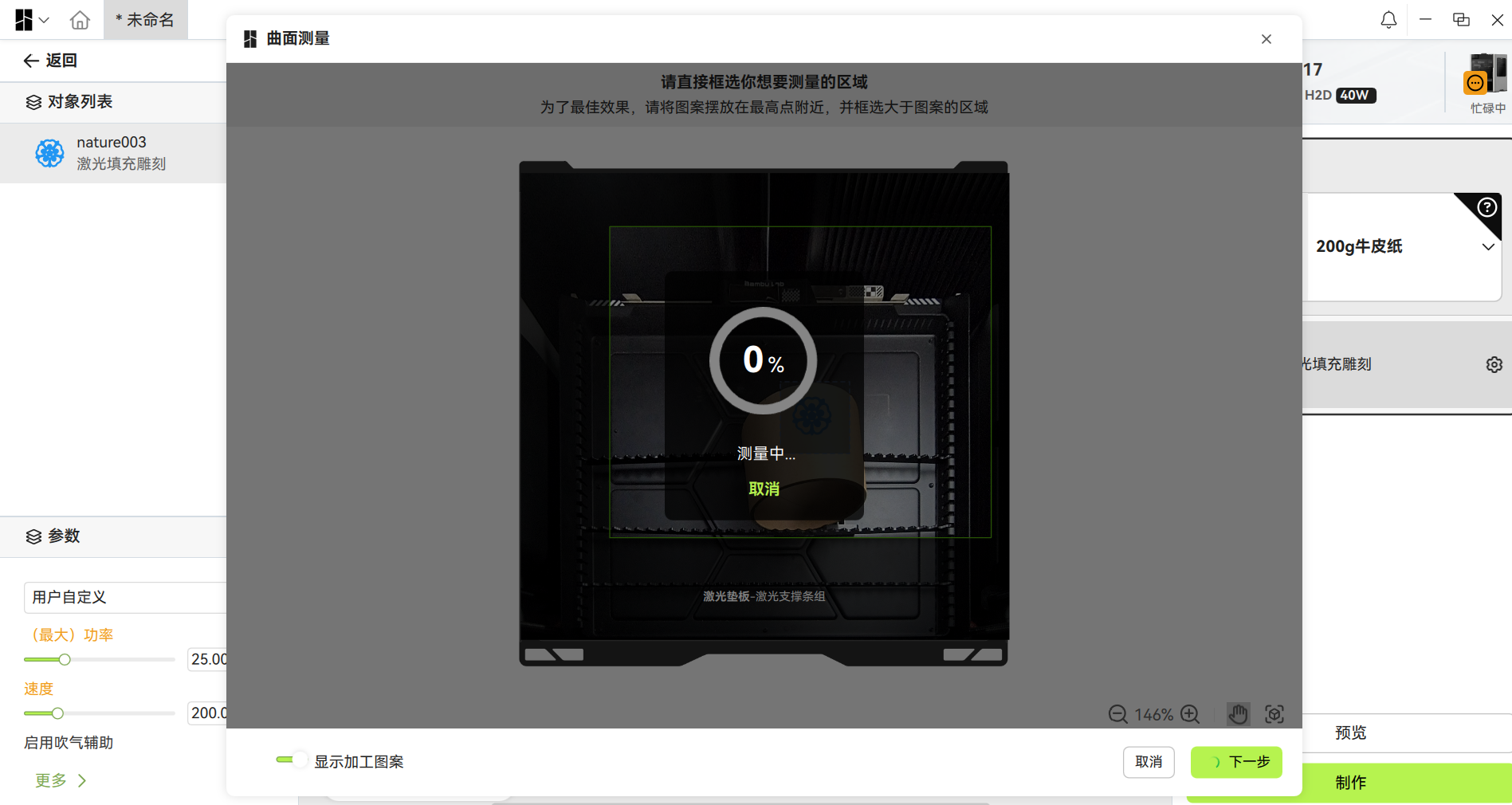

- 点击“曲面测量”，根据引导在软件上框选要测量区域进行曲面测量（建议框选略大于物体的测量区域，且只支持框选唯一的测量区域）。若未正确框选，重新框选一次即可。测量过程中请勿关闭打印机或者使电脑处于休眠状态。

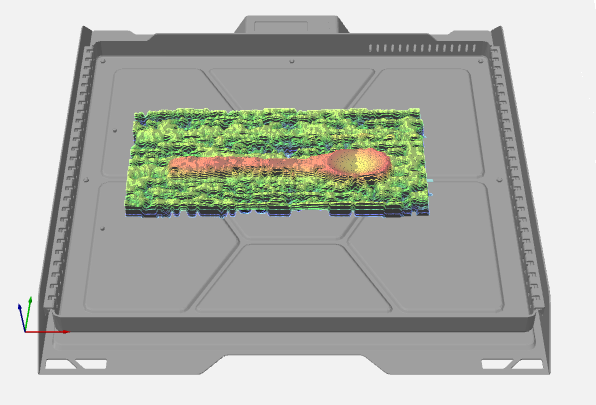

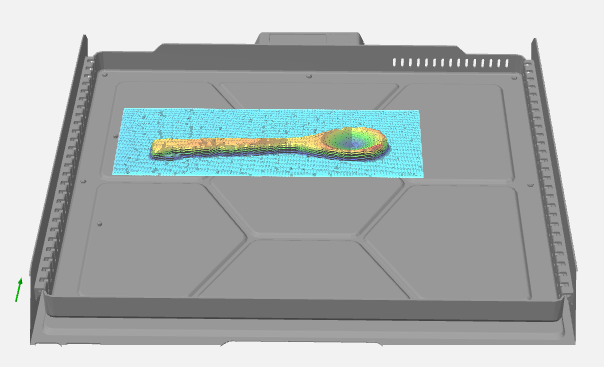

- H2D会通过激光模组的测高激光器进行高精度曲面建模，生成点云数据后，可预览物体3D轮廓

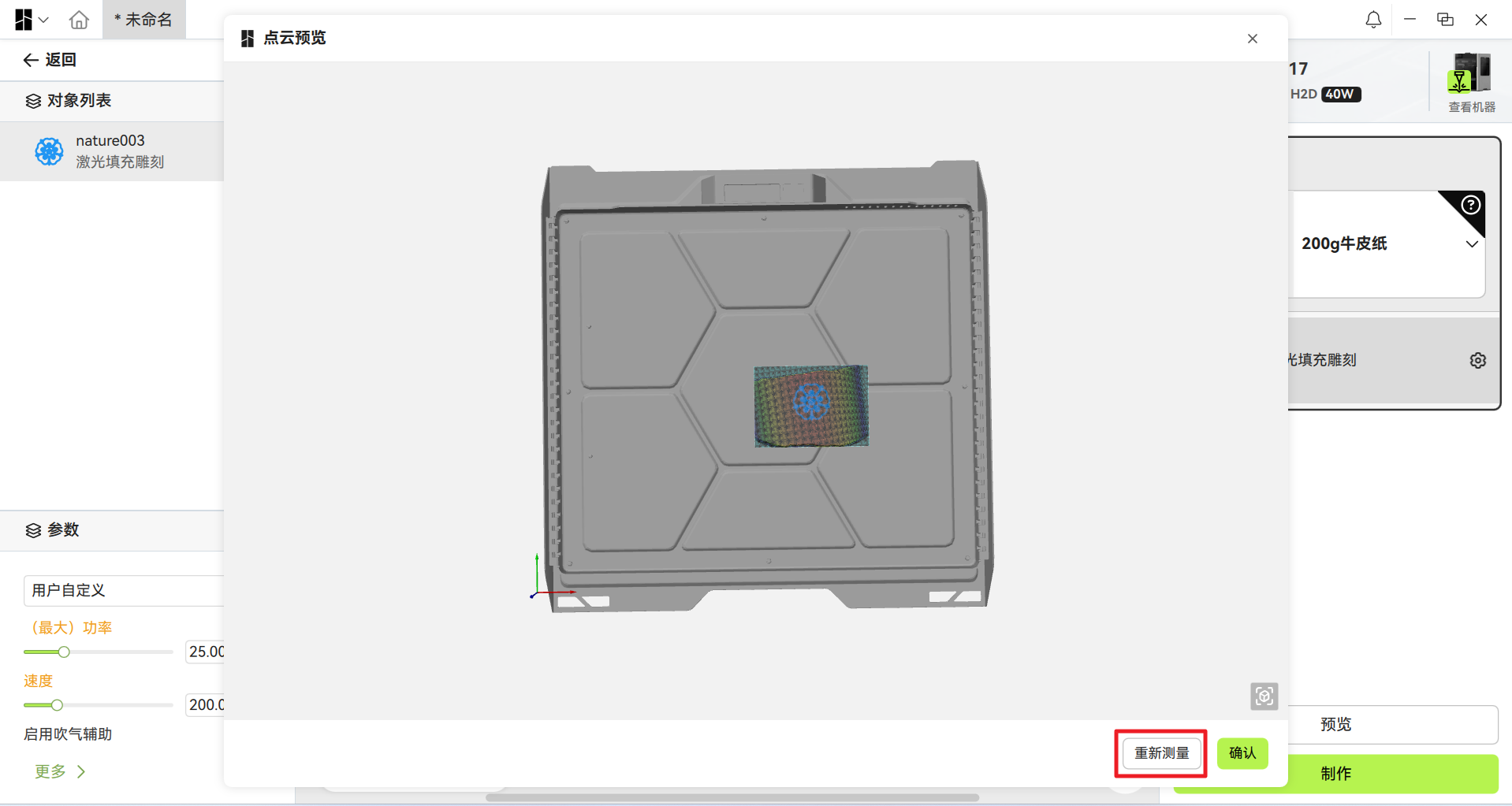

- 如需重新扫描，点击"重新测量"，回到测量页面后重新选择区域测量即可。
¶ 3. 加工设置

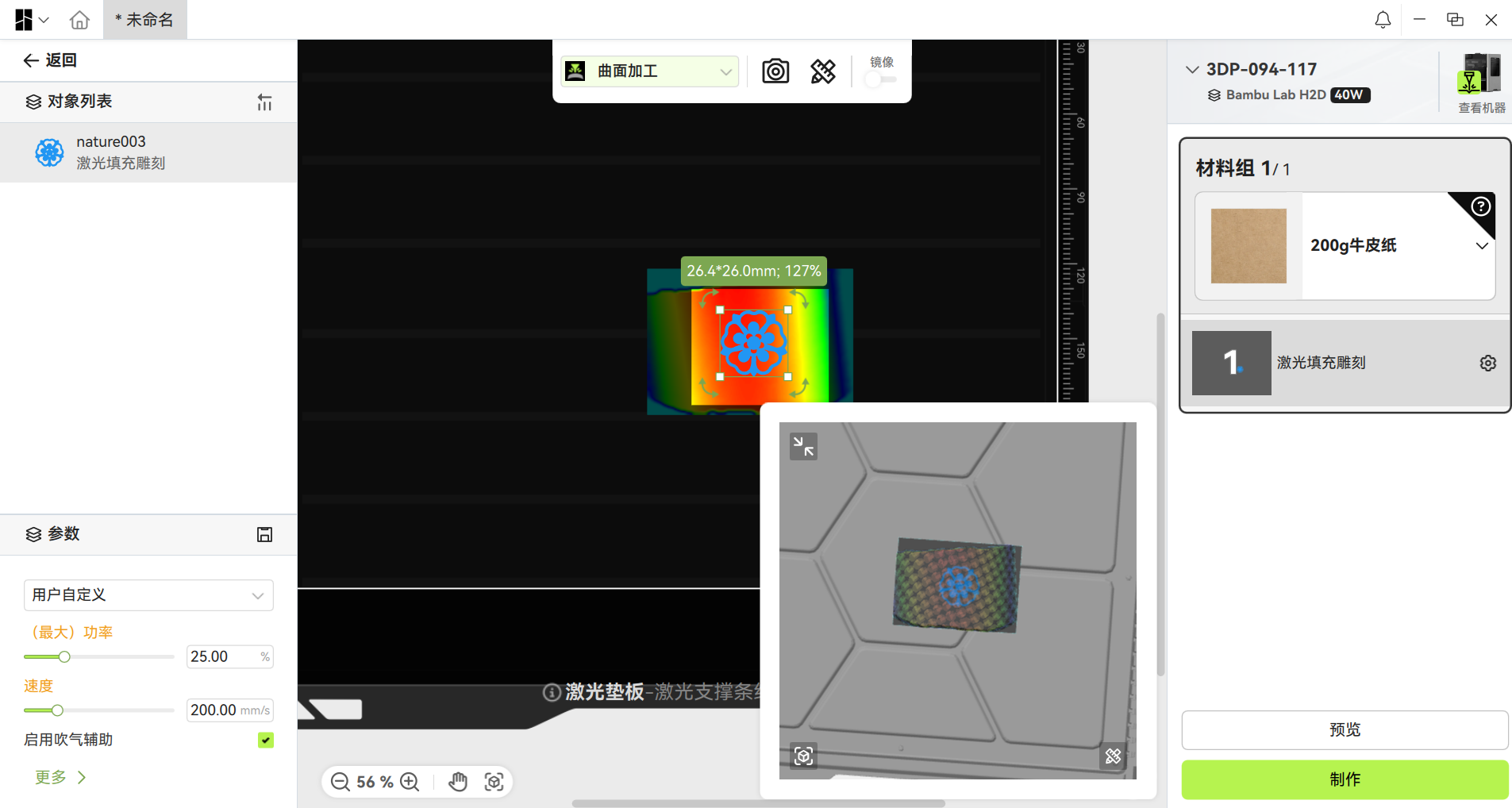

（1）在准备页面将图案对齐至点云区域，可以通过点云预览图案在曲面的摆放位置和效果

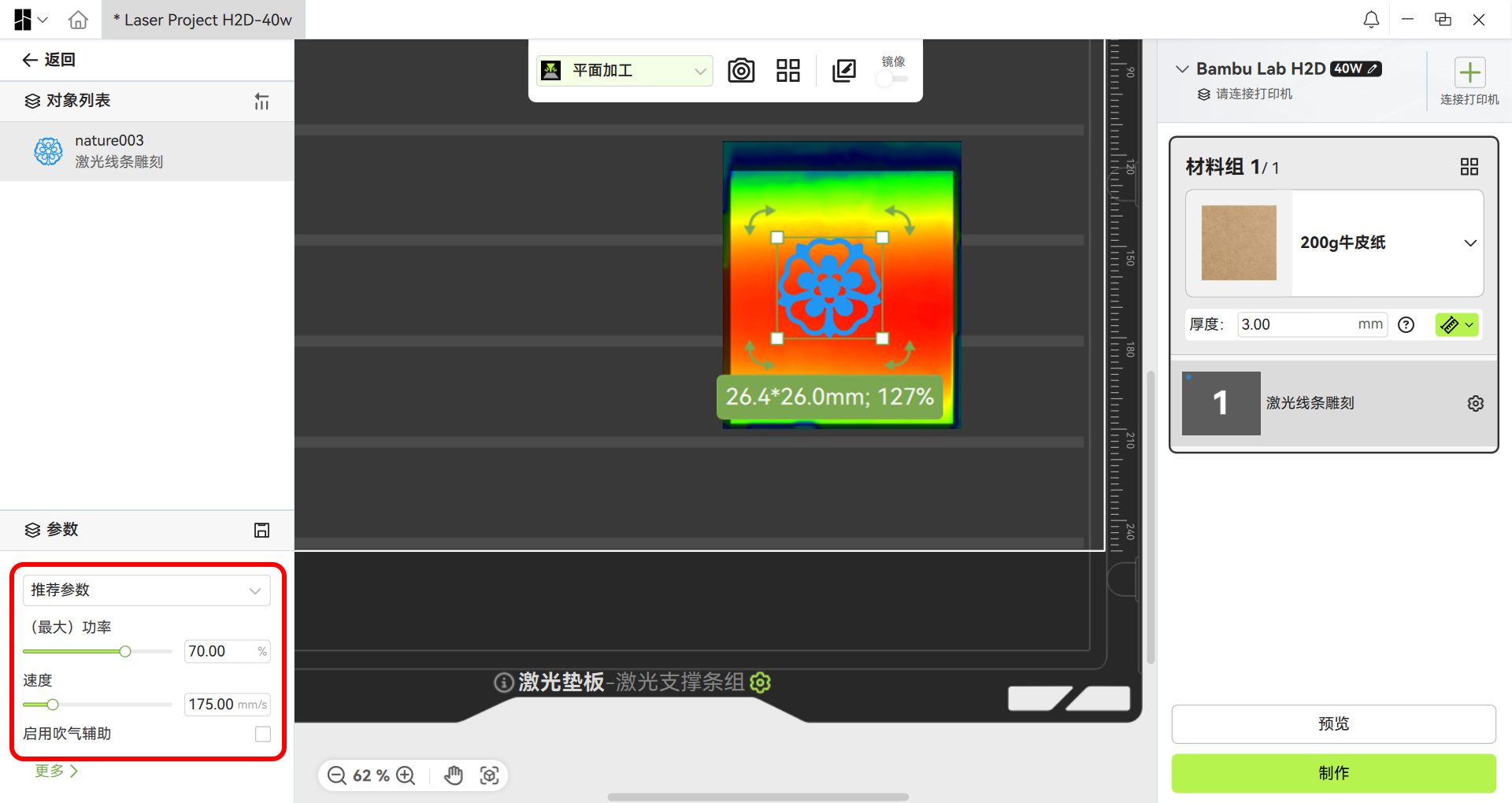

（2）在材料组中选择材料，设置激光功率、速度、次数（建议先测试合适的参数）

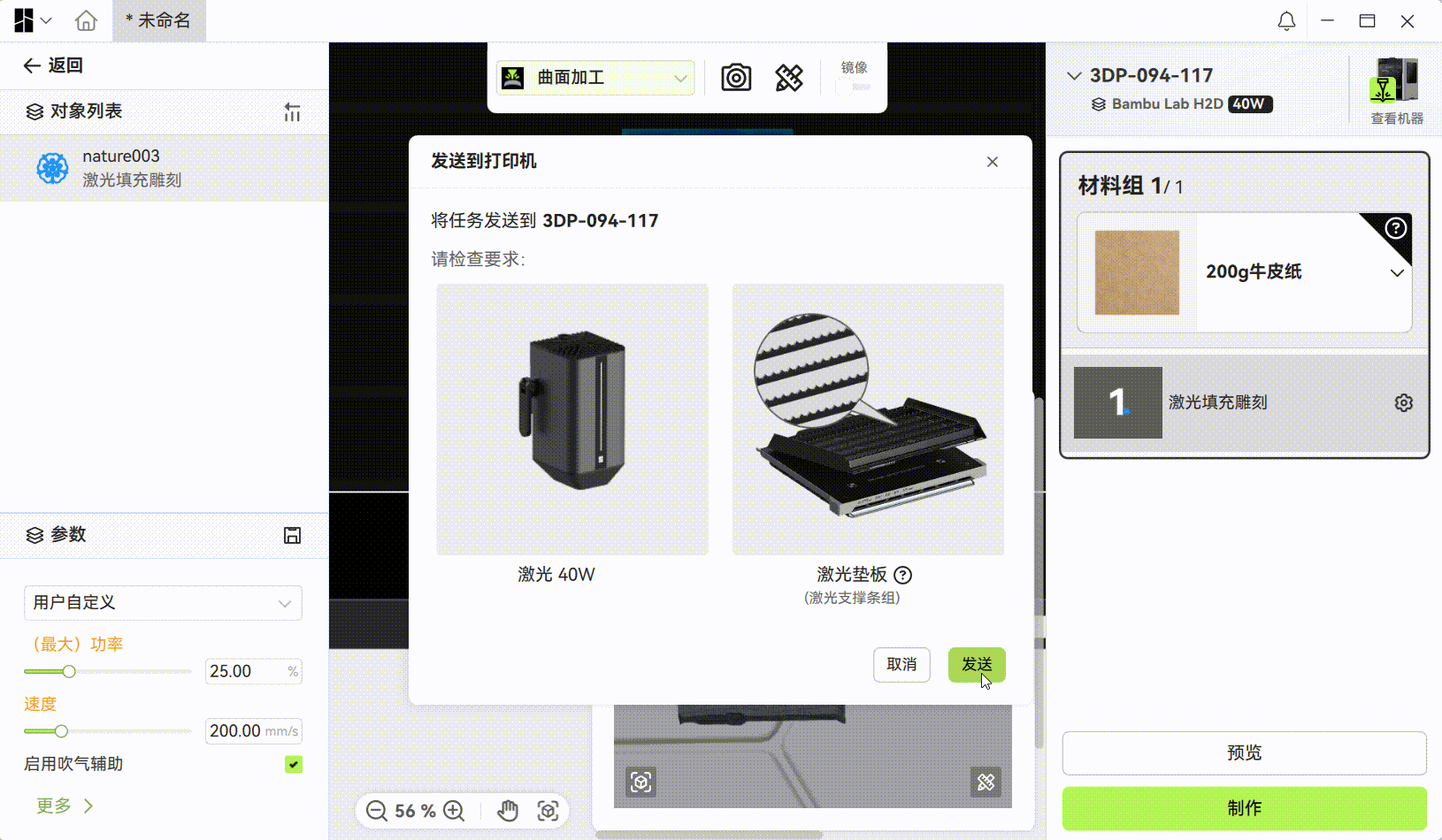

（3）点击“制作”按钮，软件将会把加工任务发送给打印机，即可开始加工。
¶ 4. 检查雕刻效果
雕刻完成后，检查图案清晰度和曲面适配度。若效果不理想，可调整参数后重新扫描+雕刻。
¶ 曲面雕刻注意事项
¶ 材料放置

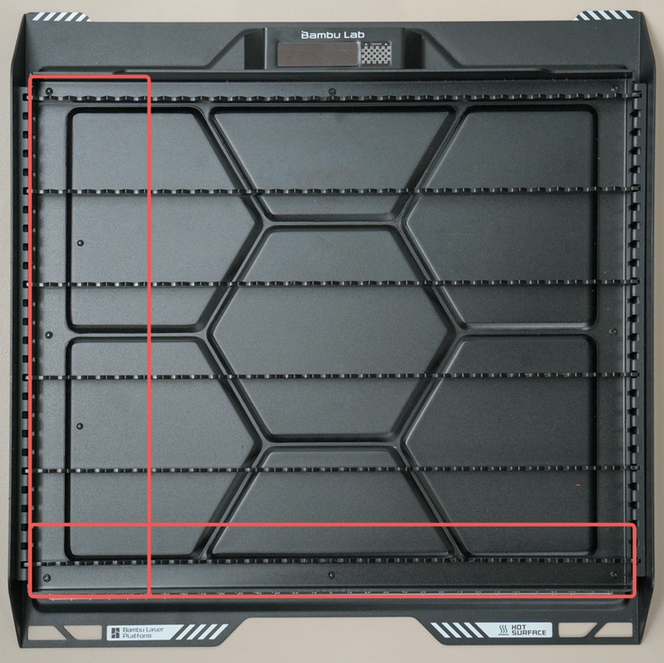

- 物体尽量放在热床中央，避避免边缘扫描盲区。垫板盲区范围（测高激光器扫描限制）：左侧约 6cm 内和靠近前门侧约 4cm 内的范围是扫描不到的，故故不建议将材料放置在这个范围内，曲面测量时也无法测量这个区域。
 |
 |
 |
-
物体高度＜240mm
-
拍照前，机器会移动工具头到废料槽位置，为了防止工具头撞倒加工件，放置材料后务必确保激光模组位于材料最高点上方，确保加工安全。
- 需要扫描的面朝向门的方向摆放，否则可能会导致激光被遮挡，无法扫描到目标区域
¶ 参数调试
由于 H2D 曲面雕刻涉及非标准材料，官方未提供固定参数，因此我们建议：
-
可先选择材料较为接近的官方材料参数进行测试（如加工金属可选择易拉罐的加工参数）
-

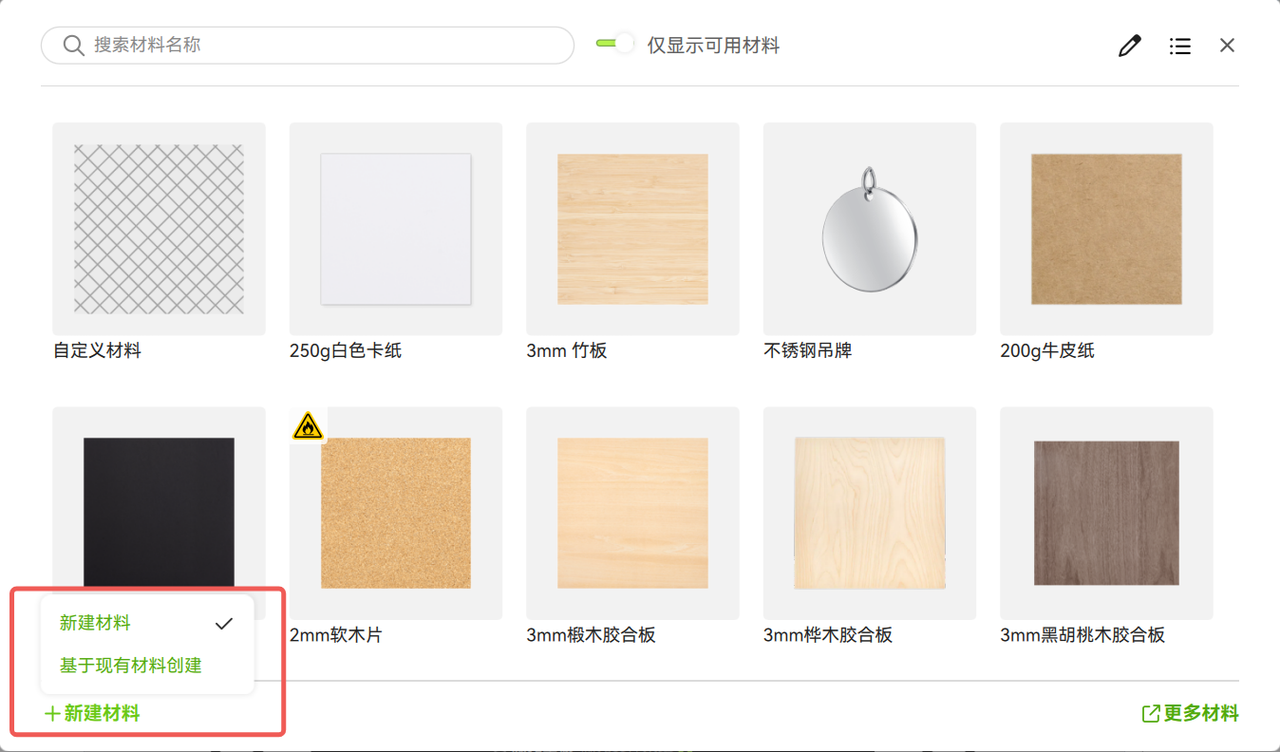

若官方参数未能满足加工需求，可使用边角料进行多组参数测试。在同一物体上测试不同功率/速度组合，记录最佳参数，并在材料组的左下角点击“新建材料”，将其保存方便后续使用。
¶ 结束语
