¶ 挤出接口板-X1
¶ 何时更换
- 连接器或组件损坏
- 通过打印机 LOG 分析发现了问题
¶ 所需工具与材料
- H1.5 六角扳手
- 新的挤出接口板
- 硅胶
- 刻刀或锋利小刀（谨防划伤）
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击提交服务工单，我们将及时回复并为您提供所需的帮助。
¶ 拆除步骤
注意： 对于使用硅胶加固的连接器，在从接头拔出连接件之前，请使用电吹风加热接头处的硅胶，或使用镊子去除一部分，以防止损坏连接器。并建议在重新连接后，追加硅胶进行加固。
¶ 第 1 步 - 移除工具头前盖
打开前壳，并如图所示将其轻放在碳杆上。操作时请轻拿轻放，以免损坏连接的线缆。
¶ 第 2 步 - 断开与挤出机接口板的线缆连接
断开连接在接口板上的三根热端线缆。
 |
 |
注意：对于线缆 1 和 2，请握住连接器拔出，不要拉扯导线本体。
对于线缆 3，插头上有卡扣，请按下卡扣释放连接，不要直接拉扯线缆或插头，以免整个 PCB 接口被拉脱。卡扣位置如下图所示：
¶ 第 3 步 - 拆下螺丝和 FPC 排线
用 H1.5 内六角扳手移除 2 颗螺丝，前两颗螺丝处需保留金属固定夹。
注意：这些螺丝较小，请妥善保管，避免丢失。
然后，将接口板上的 FPC 排线拔出。
 |
 |
¶ 第 4 步 - 拆下接口板
握住挤出机接口板，向左微倾后缓慢将其取出。
 |
 |
¶ 第 5 步 - 拆下挤出机线缆
使用小刀清除接口板上固定挤出机线缆的硅胶。硅胶用于运输过程中的固定连接器，安装时可选择是否重新粘胶。
请小心操作，避免损坏连接器或线缆。
然后，断开挤出机线缆连接。
至此，挤出机接口板已成功拆除。
¶ 安装步骤
¶ 第 1 步 - 安装接口板
连接挤出机线缆。然后，将接口板安装回工具头，确保其位置正确。
接着，将 FPC 排线连接到接口板插座上，并使用金属固定夹和螺丝加固。
再拧紧剩余两颗螺丝，并重新连接三根热端线缆。
 |
 |
|
注意： 请勿将螺丝拧得过紧，以免损坏固定夹或接口板。
¶ 第 2 步 - 安装工具头前盖
如下图所示连接前盖电缆，合上前盖。
¶ 如何验证更换完成/成功
-
检查接口板和各线缆，确认它们都已安装牢固。
-

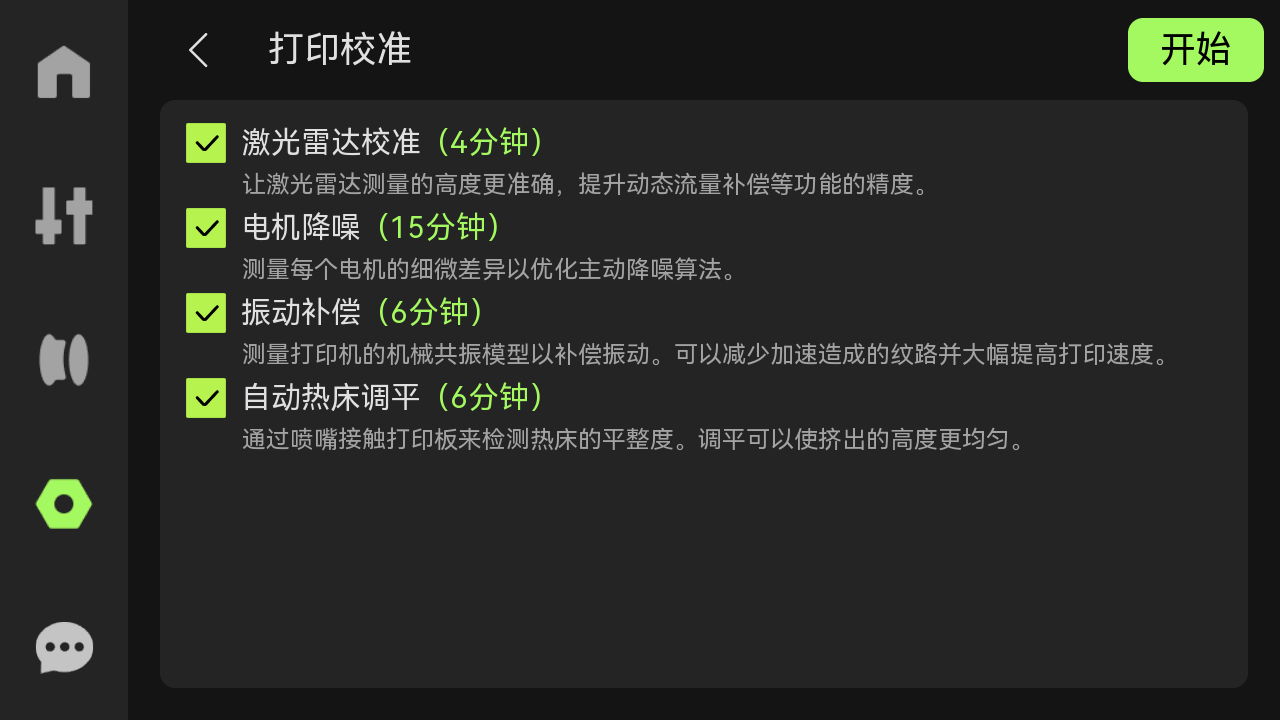

打开打印机电源，启动打印校准流程，并检查是否顺利完成。

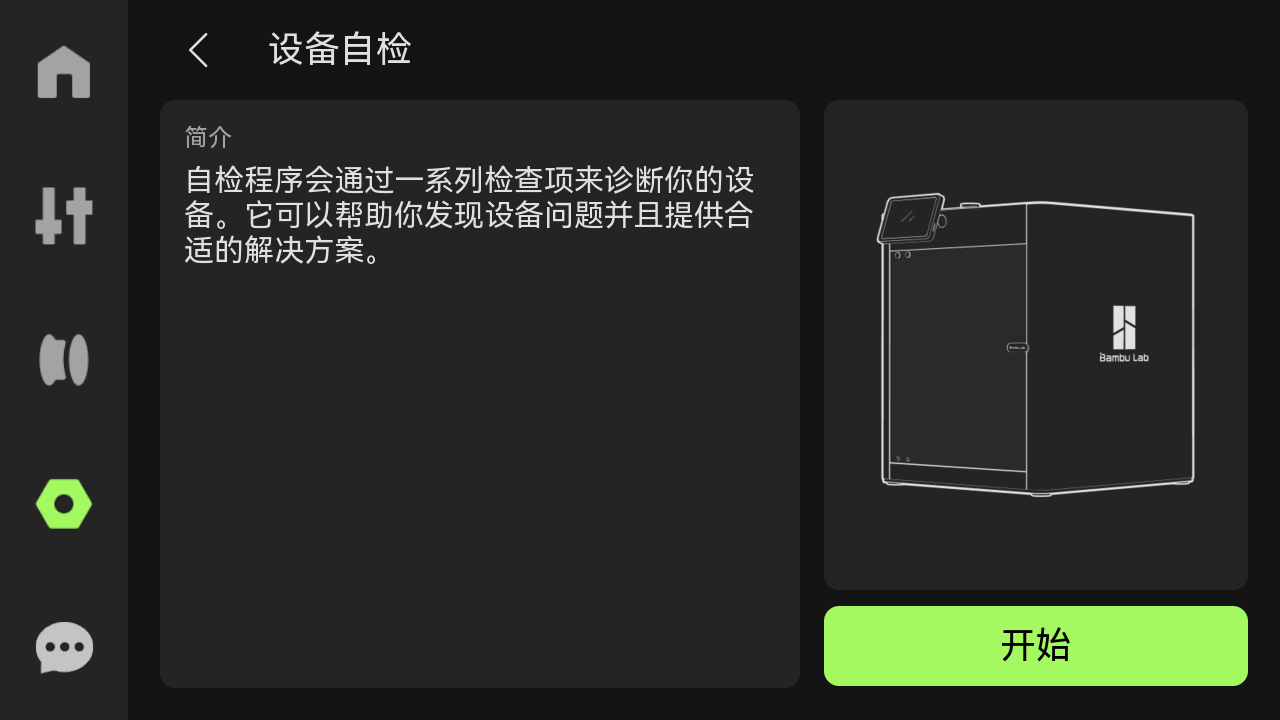

- 如下图运行设备自检操作，如果没有出现错误，则更换成功。

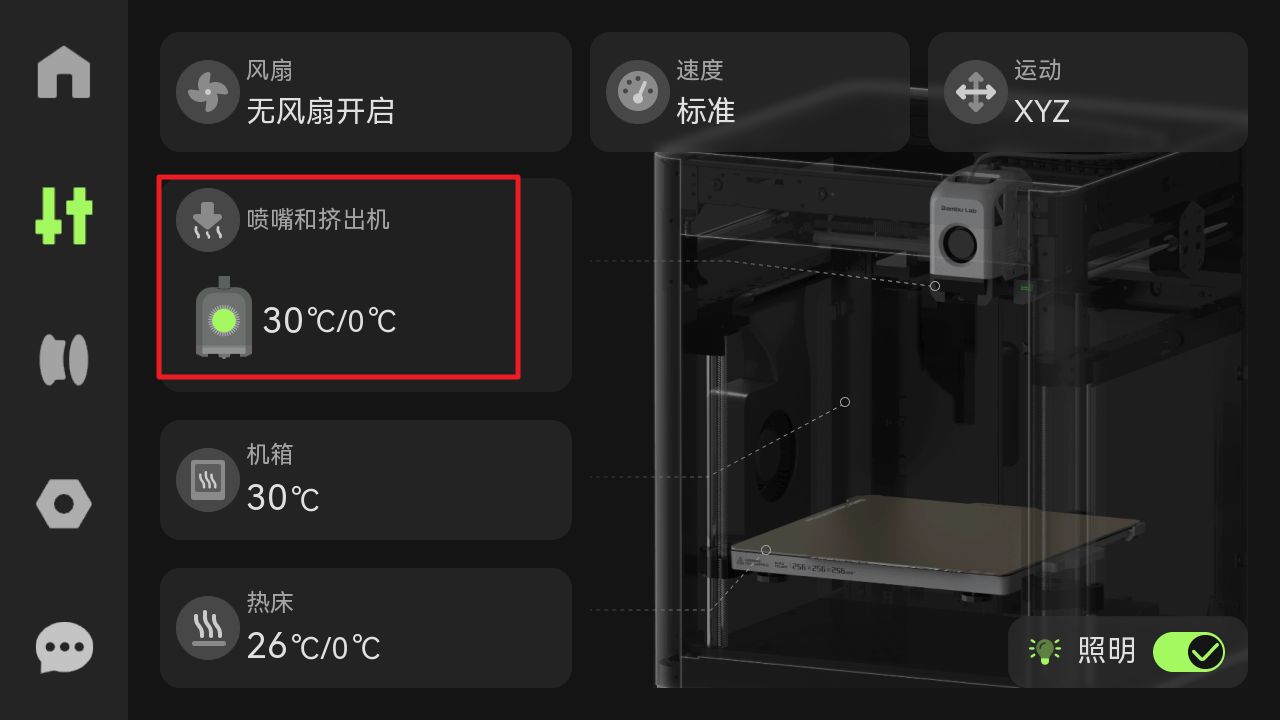

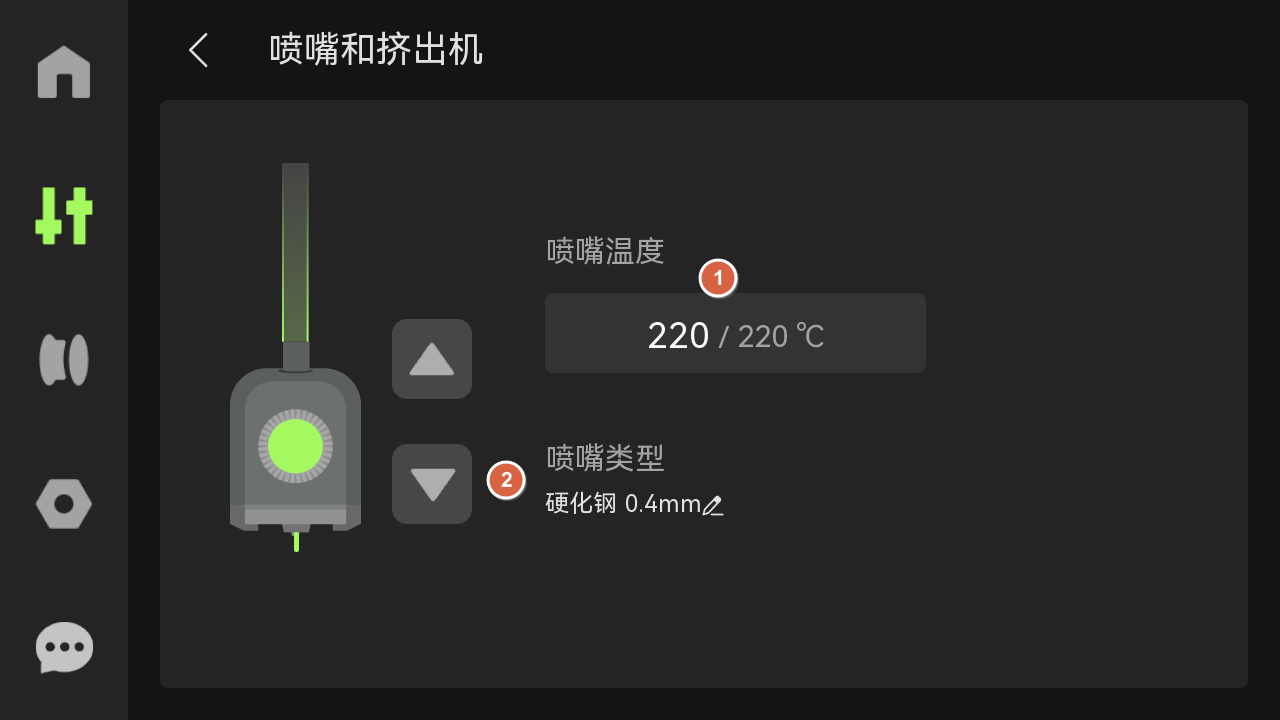

- 检查喷嘴与挤出机温度是否高于 0°C。然后将其加热至适合材料（如 PLA 的 220°C），并进行挤出测试。若有顺畅耗材从喷嘴挤出且无异常，即为正常。
 |
 |
如果您遇到任何问题，请先回看您的步骤，重新检查所有连接。 如果问题仍然存在，请联系服务团队寻求进一步帮助。
¶ 常见问题及解决方案
-
挤出机电机不转动： 检查挤出机线缆是否连接稳固。
-
热端温度无法检测： 检查拆解步骤第 2 步中编号为 1 的接口是否正确连接。
-
热端不加热： 检查拆解步骤第 2 步中编号为 3 的接口是否连接稳固。
-
打印机报 HMS 错误： 确认 FPC 排线方向正确并完全插入接口。
