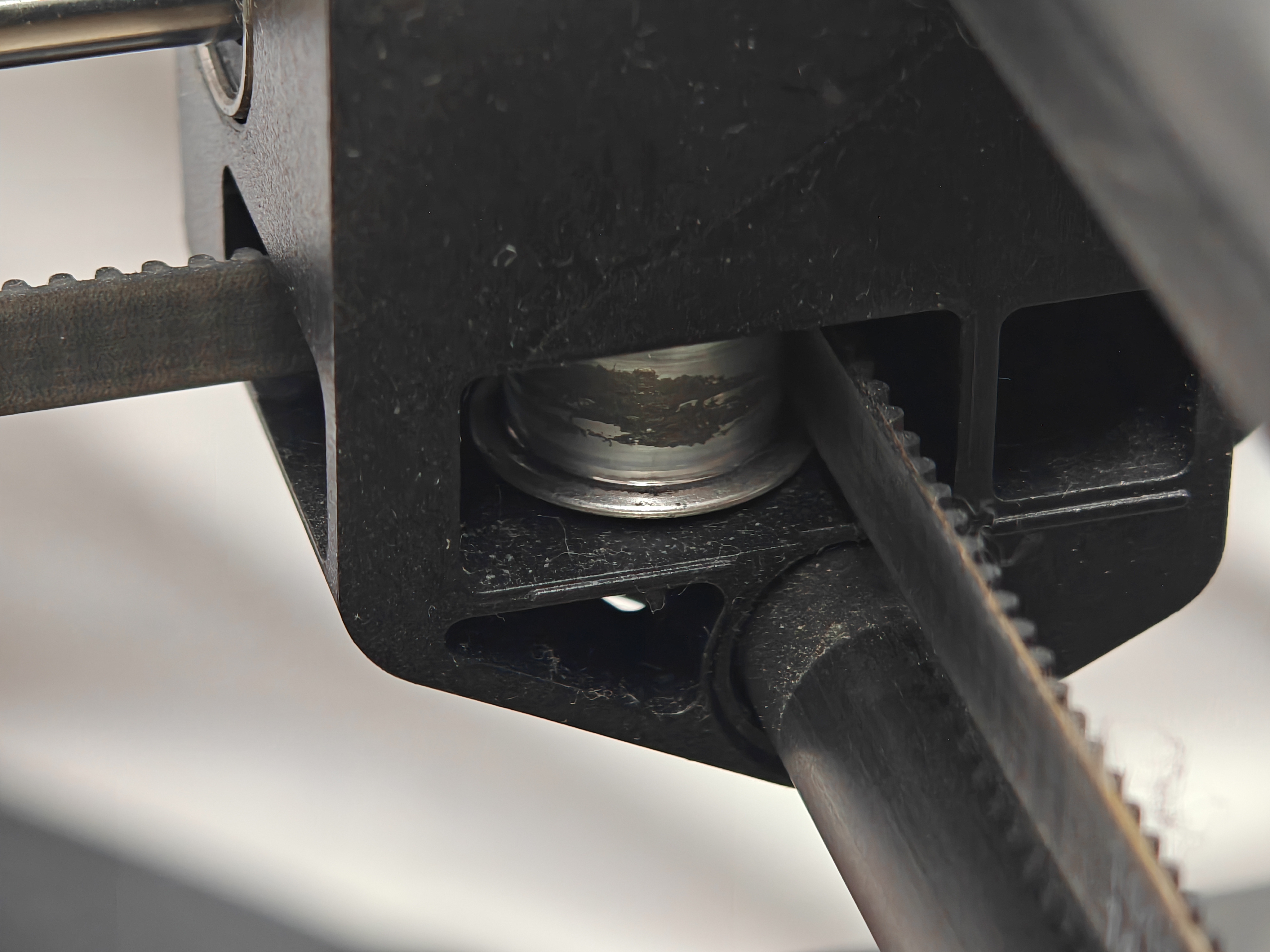

惰轮是 3D 打印机运动系统中的关键组件,对维持皮带张力和实现平稳的机械运动起着至关重要的作用。整台机器共有 12 个惰轮。随着使用时间的增加,灰尘、耗材碎屑或导轨上的润滑剂残留可能会在惰轮处积聚,导致运动阻力增加、噪音异常,甚至出现诸如莫尔纹等打印问题。
下面是惰轮的外观示意图:
本篇 Wiki 将为您详细讲解如何高效清洁惰轮。但在此之前,我们先来了解一下惰轮在打印机中的具体位置。

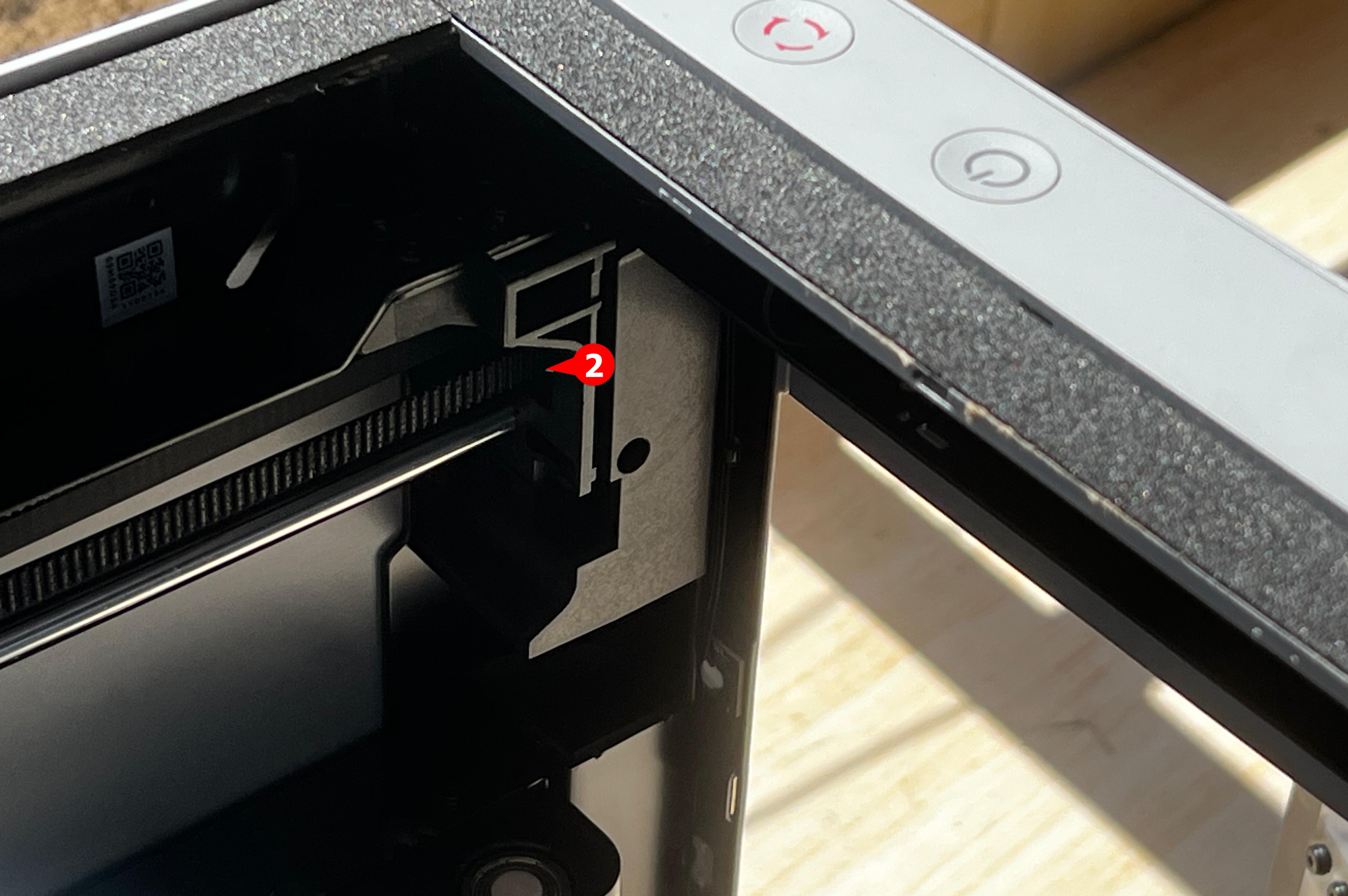

打印机门口位置有两个惰轮,左右各一个。
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
打印机背面的两个惰轮:
开始清洁前,请准备以下工具,其中一些可能已包含在您的 3D 打印工具包中,部分工具则可能需额外购买:
注意:12 个惰轮中,前 10 个可直接清洁,后部 2 个需拆机处理(一般不建议清洁,除非明显有污垢)。
重要提醒 !
在对打印机及其电子设备(包括工具头线缆)进行任何维护工作之前,请关闭打印机电源并断开电源连接,以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时,请先确认热端和热床的温度,避免在高温状态下操作,如果必须在高温状态下操作,请佩戴好隔热手套,以确保安全有效地执行维护工作。
如果您对本指南有任何疑问,请联系在线技术支持(服务时间 9:00-21:00),我们将及时回复并为您提供所需的帮助。
打印机靠近门框两侧 Y 轴处各有一个惰轮,请按以下步骤清洁:

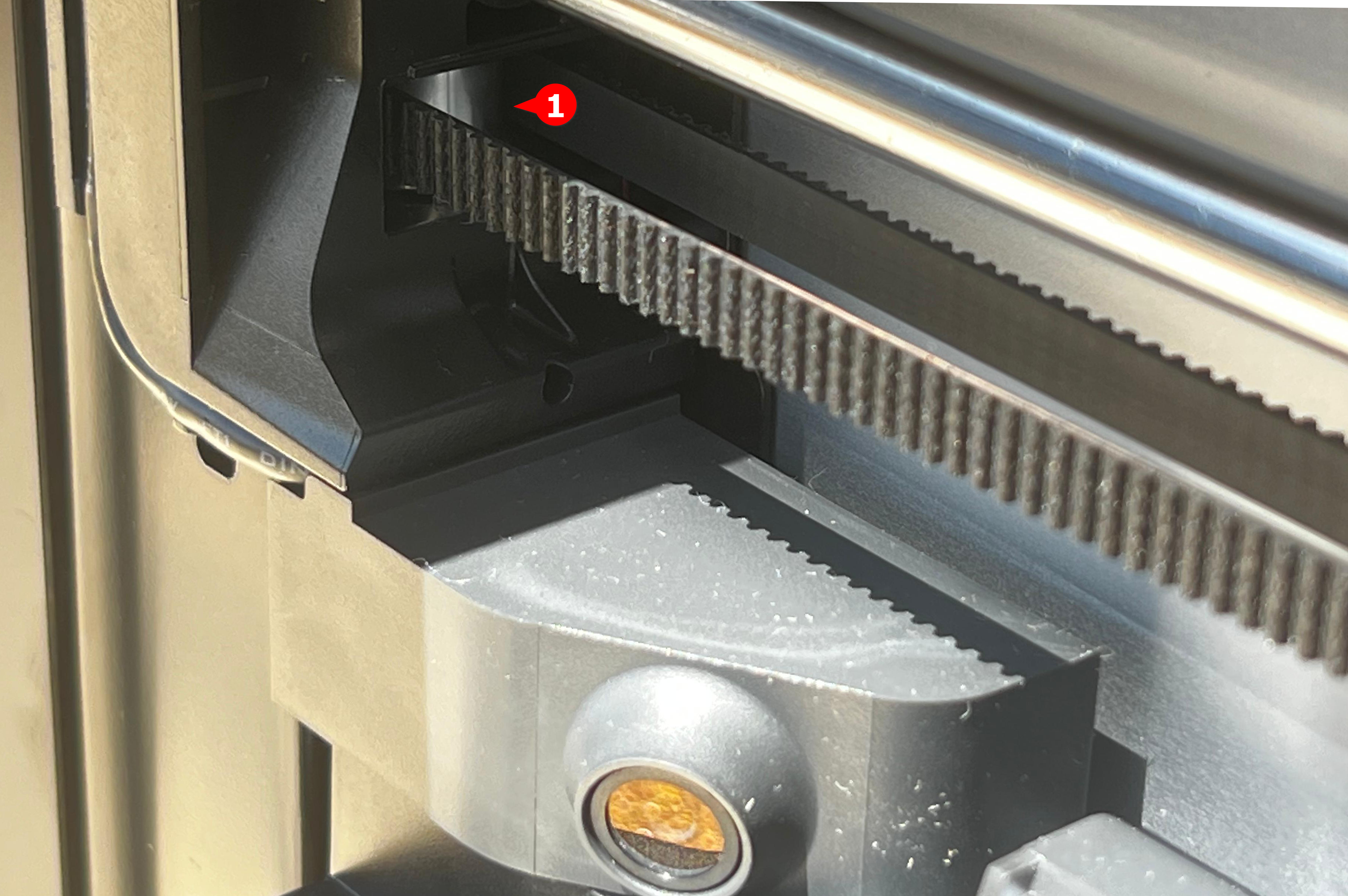

找到靠近摄像头位置的惰轮。
注意避免喷洒到热床或其他打印部件上。如无 WD-40,可用酒精或异丙醇代替。

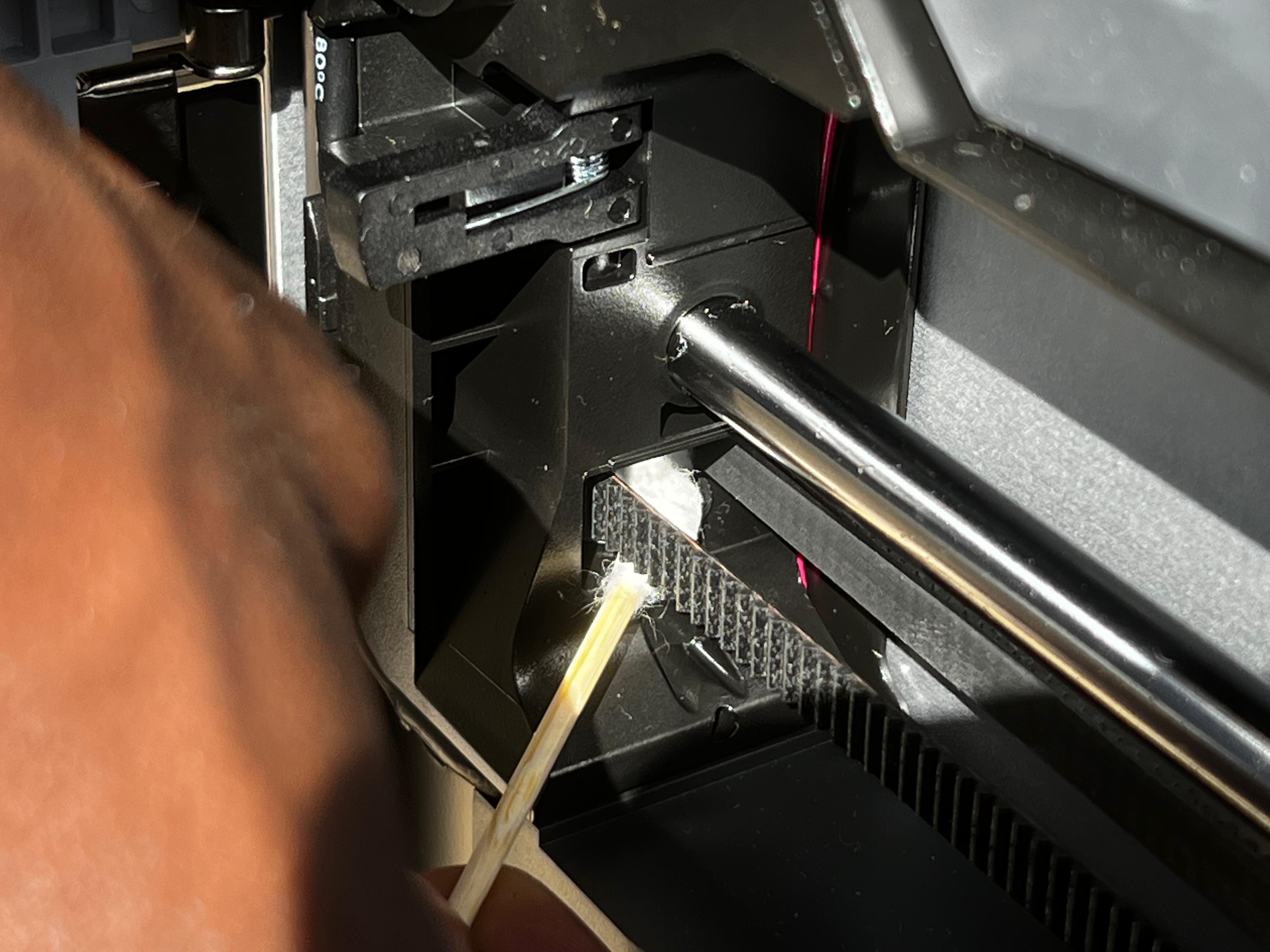

一边擦拭,一边缓慢来回移动皮带以清除污垢。
使用相同方法清洁右侧惰轮。

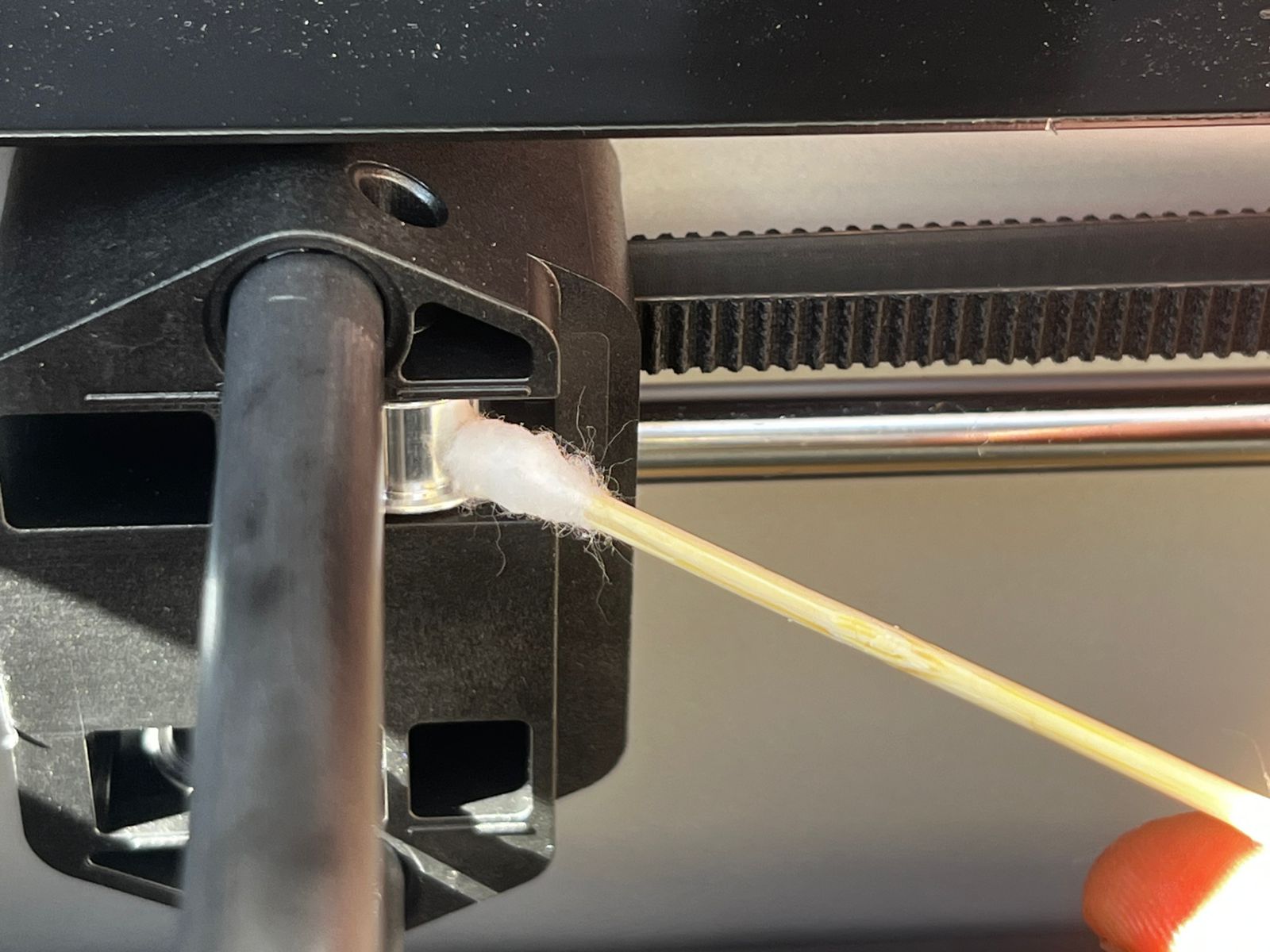

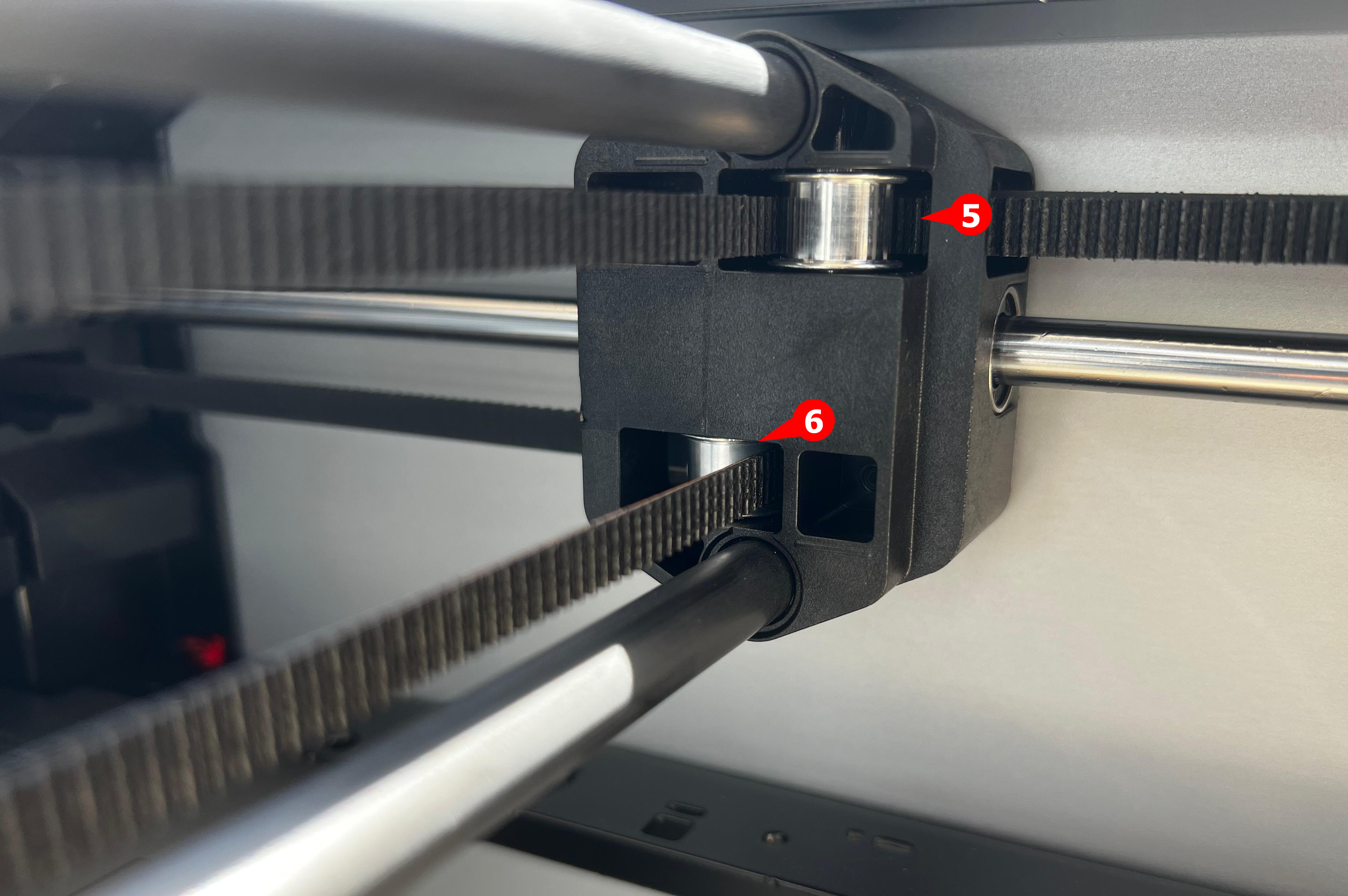

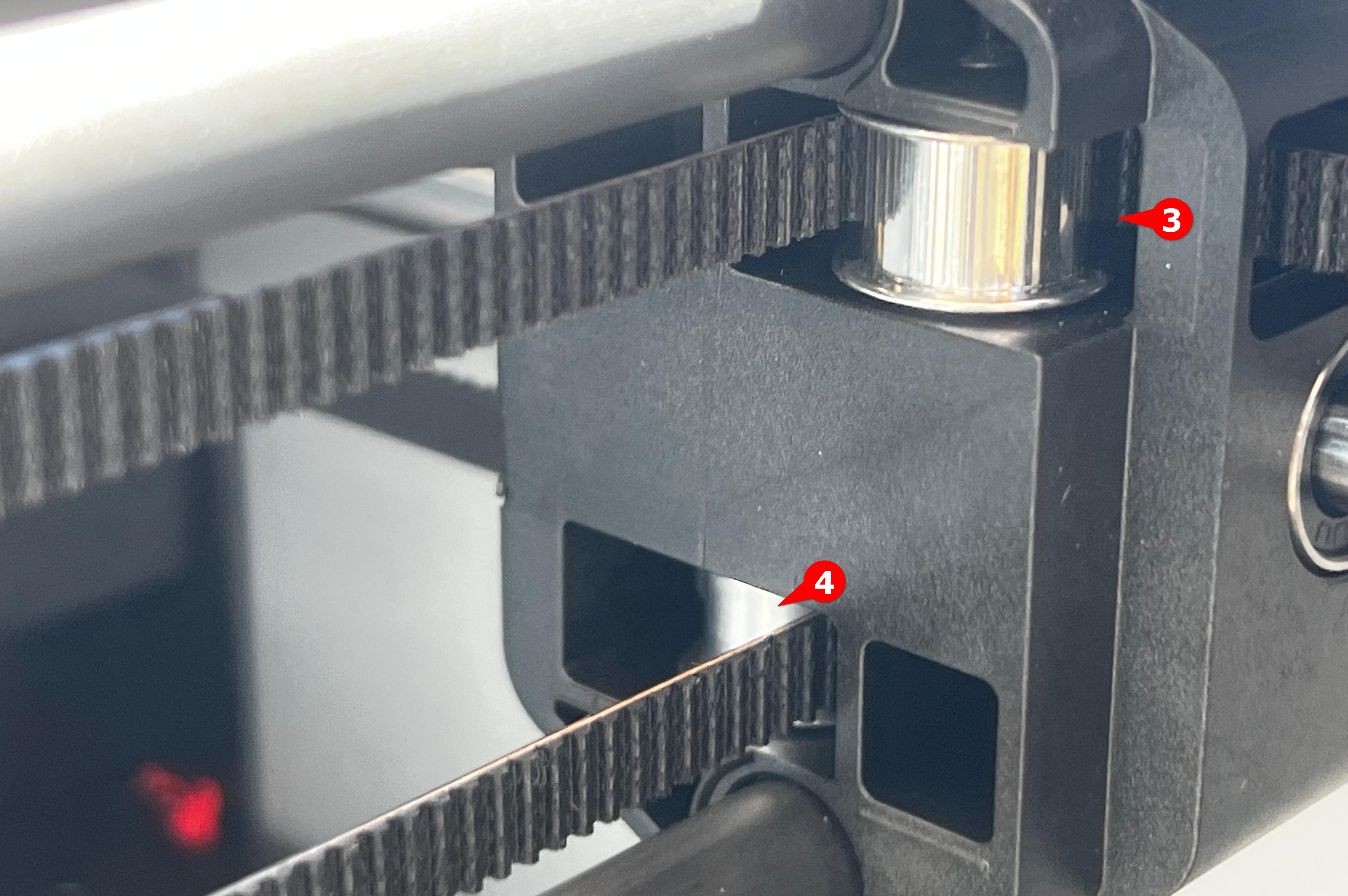

共有 4 个惰轮,左右两侧各 2 个。

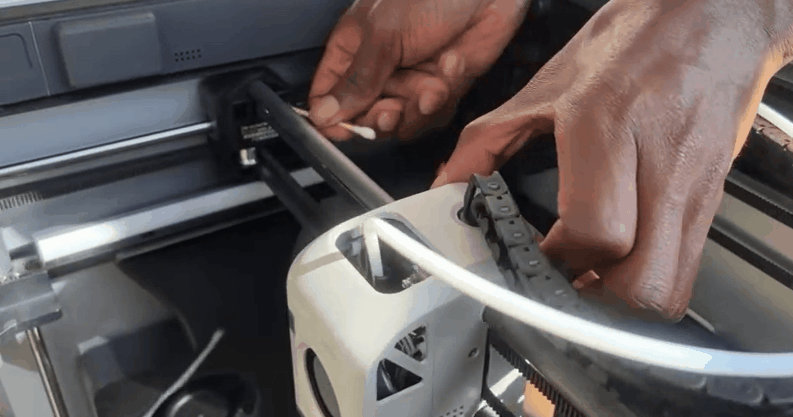

手动滑动打印头至一侧,便于查看和清洁对侧惰轮。
注意避免 WD-40 滴入打印头、横梁或其他部件。可来回移动工具头辅助清洁。
移动工具头时注意勿用力过猛,避免对 X 轴导轨施加较大压力。
另一侧两个惰轮也按相同步骤清洁。如有多余污垢,可用干布擦拭。

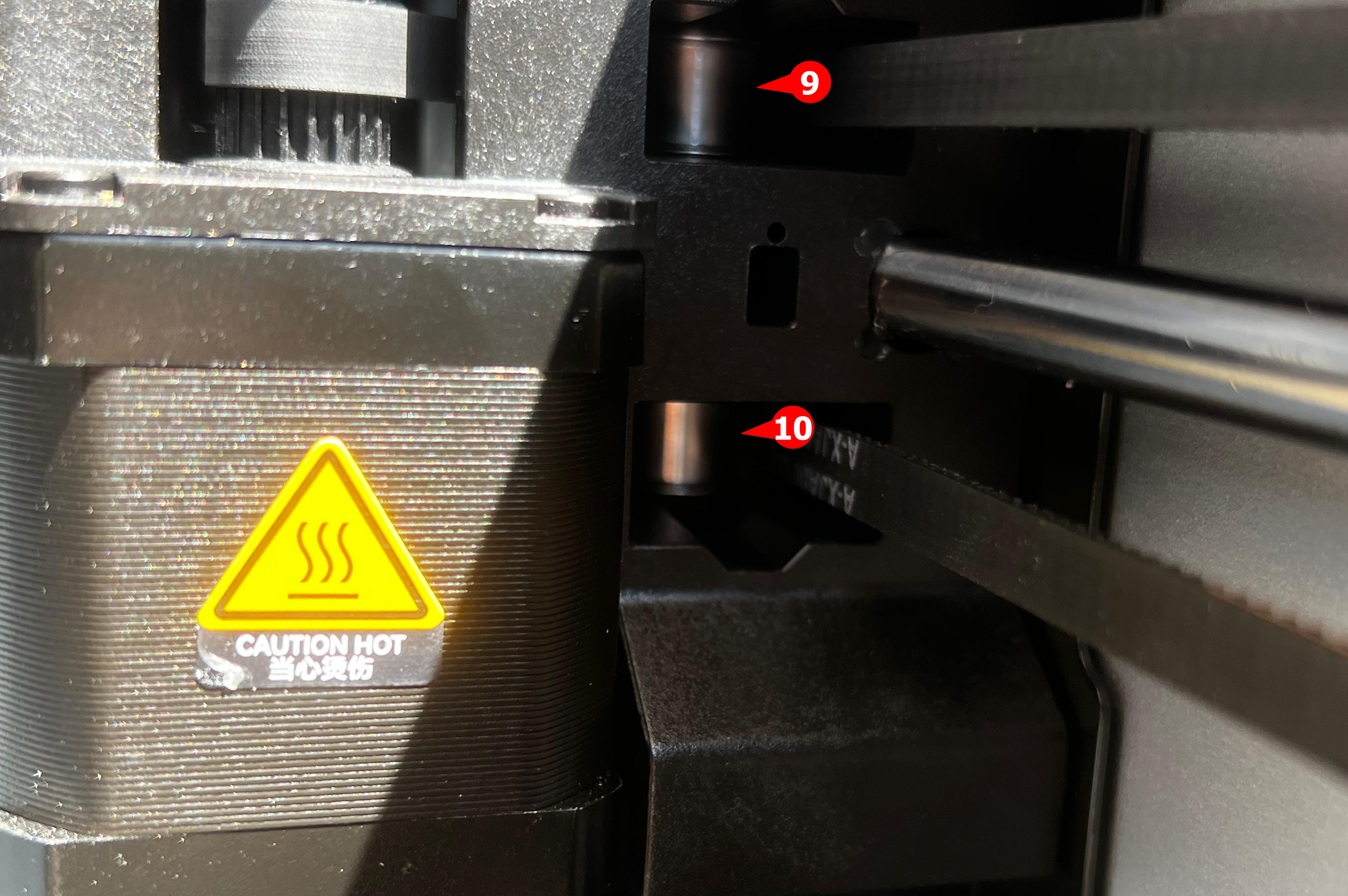

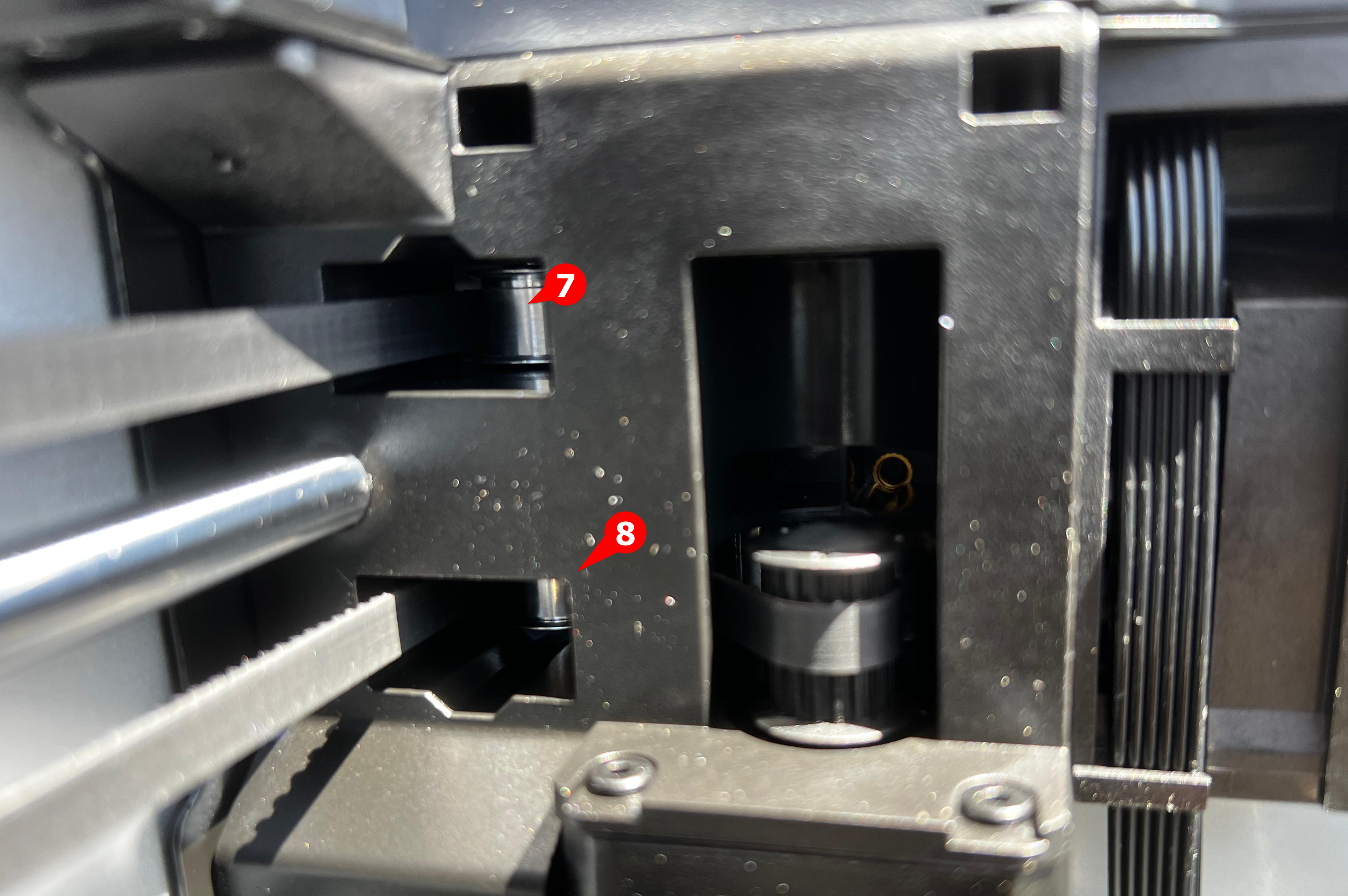

打印机后部每侧有两个惰轮,用于 CoreXY 皮带引导与张紧。如果看不太清操作时可能需要手电筒等辅助照明。
为清理后部留出空间,请移动工具头至前方并移除打印机上盖。

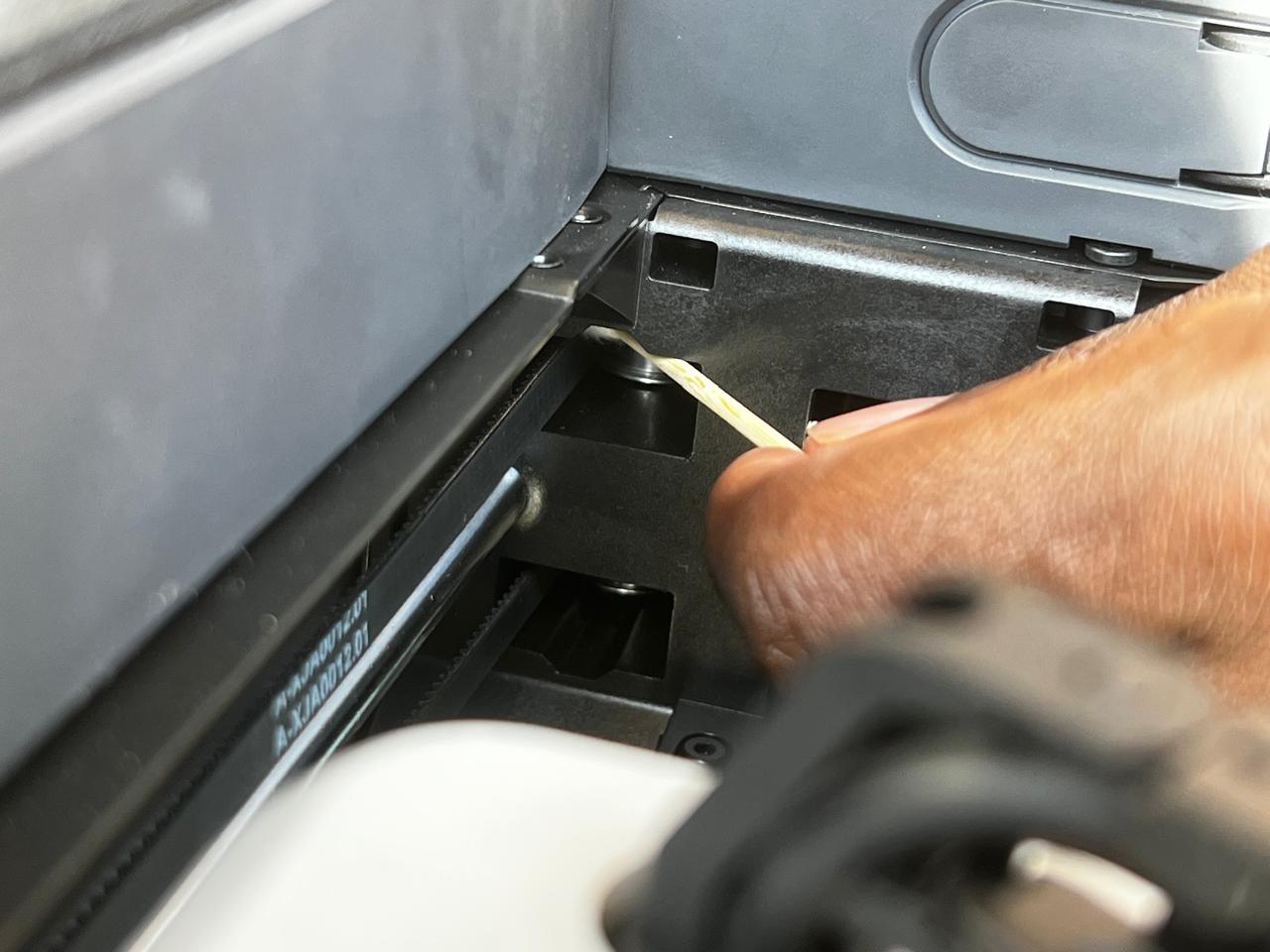

参考前面步骤中强调的注意事项。您在清洁时可用手来回轻推皮带,以彻底清洁惰轮,注意不要拉扯过度以免影响张力。

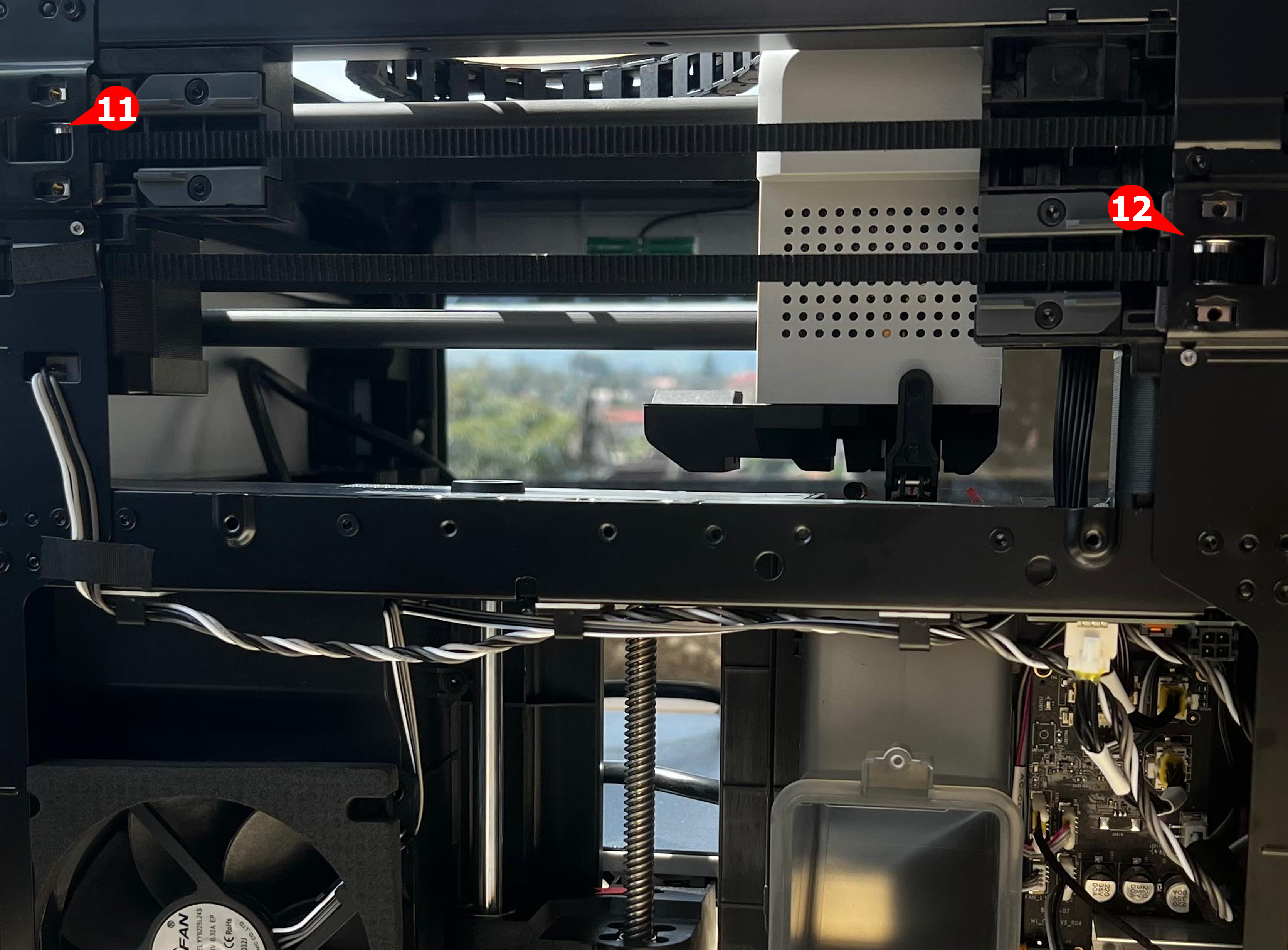

T这两个惰轮位于打印机背部深处,需拆卸以下部件后才能接触:
以下是详细拆解步骤:

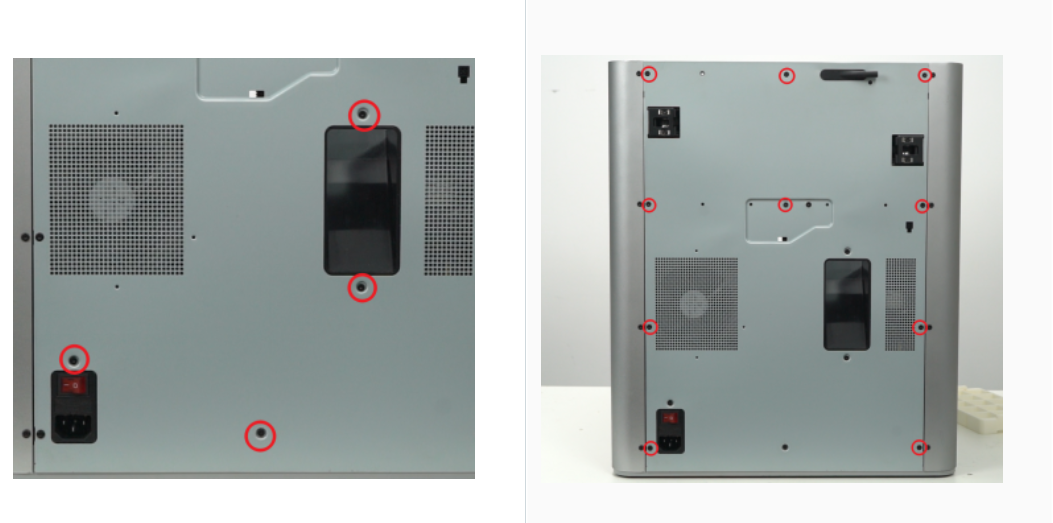

用 H 2.0 内六角扳手卸下所有背板螺丝。P1 与 X1 系列适用。
如图所示,分为 4 颗相同的粗牙螺丝(左图)和 10 颗相同的细牙螺丝(右图),拆下后需分类保存,避免混淆。
拆下后盖时先将后盖向左后(面向后盖)从左侧皮带张紧口的位置松脱,再向右(面向后盖)松开右侧皮带张紧口的位置,以免卡住。
![]() |
![]() |
清理前,用吹风机吹净机内灰尘。如为了方便操作翻转了机器,请提前将热床调至最低点并锁紧,防止之后机器翻转时移动。如果必要也可卸下顶部屏幕,防止机器侧放时挤压损坏。

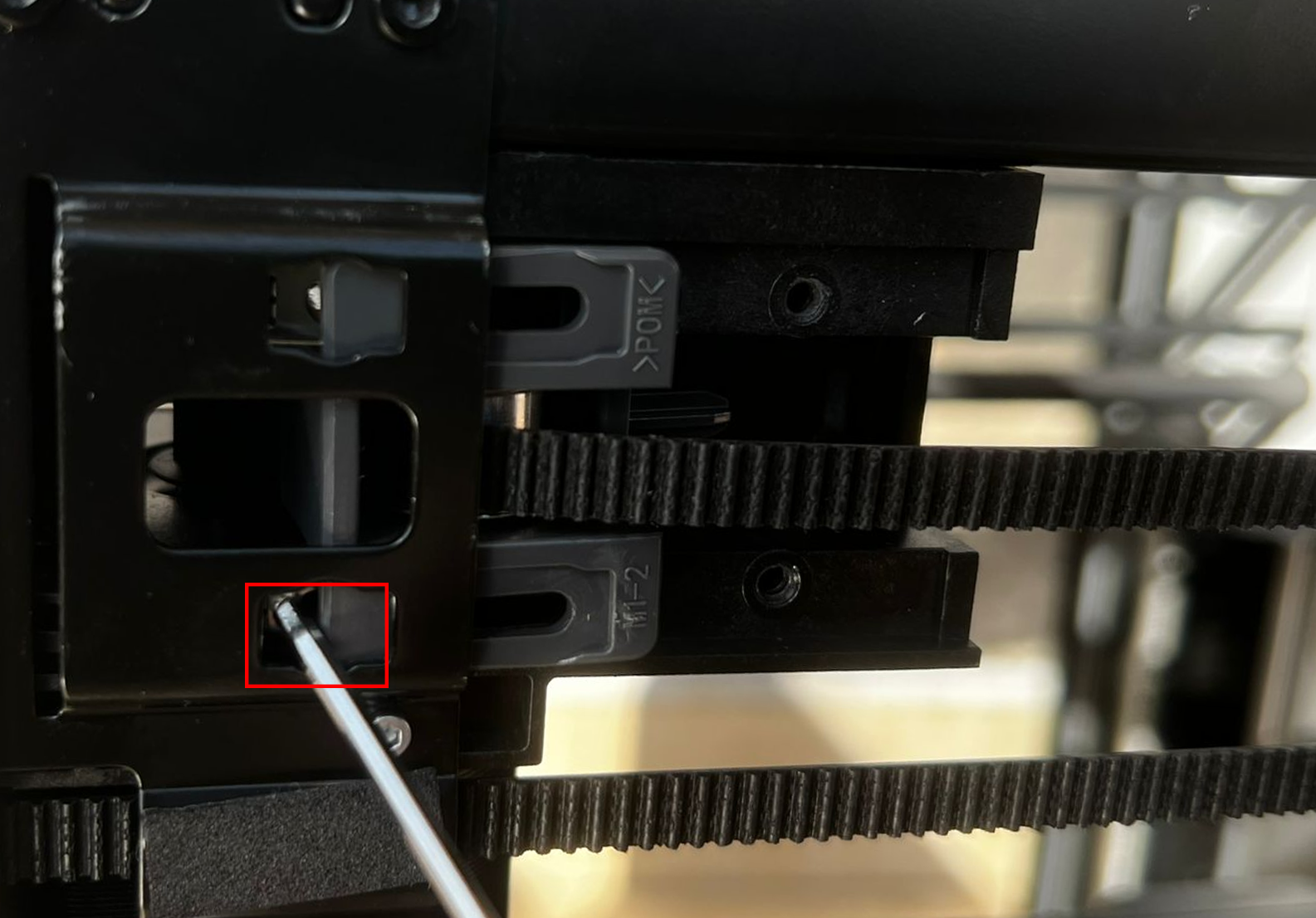

首先用 H 2.0 内六角扳手拧下如图所示两颗螺丝。

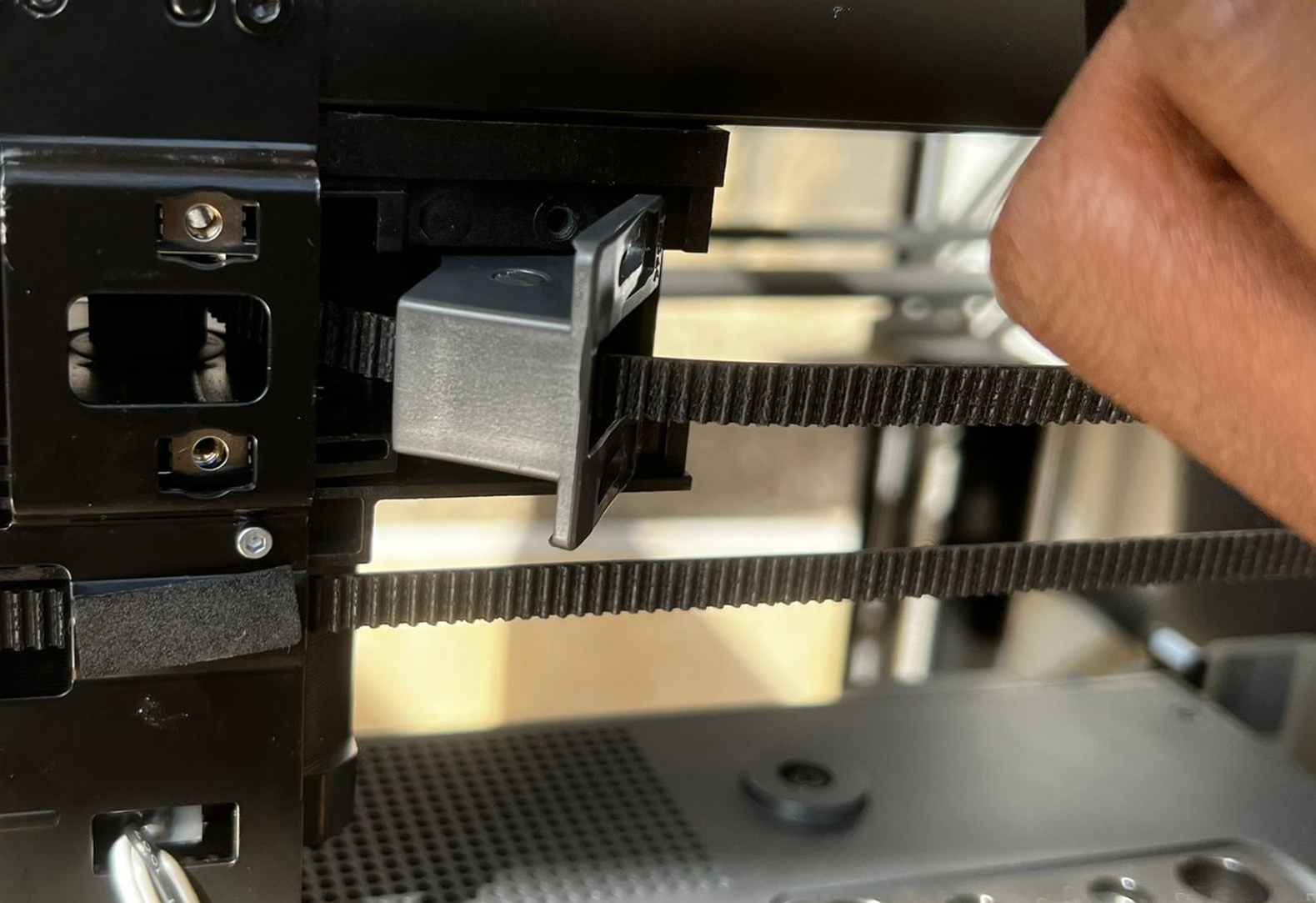

然后移除张紧弹簧和支架。

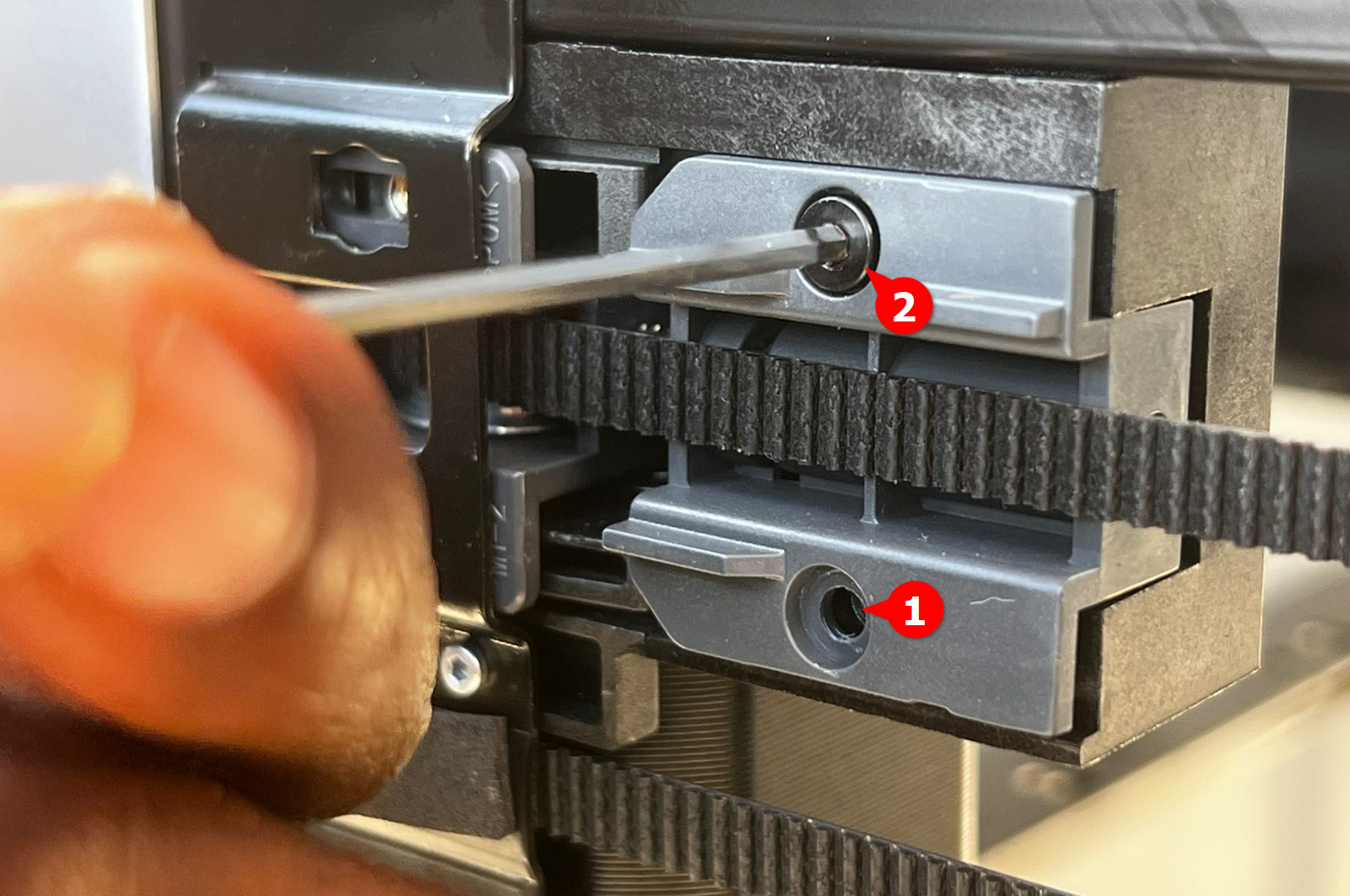

用 H 2.0 内六角扳手拧下2颗螺丝,取下2片金属片,然后将张紧轮组件松脱出来。
![]() |
![]() |
![]() |

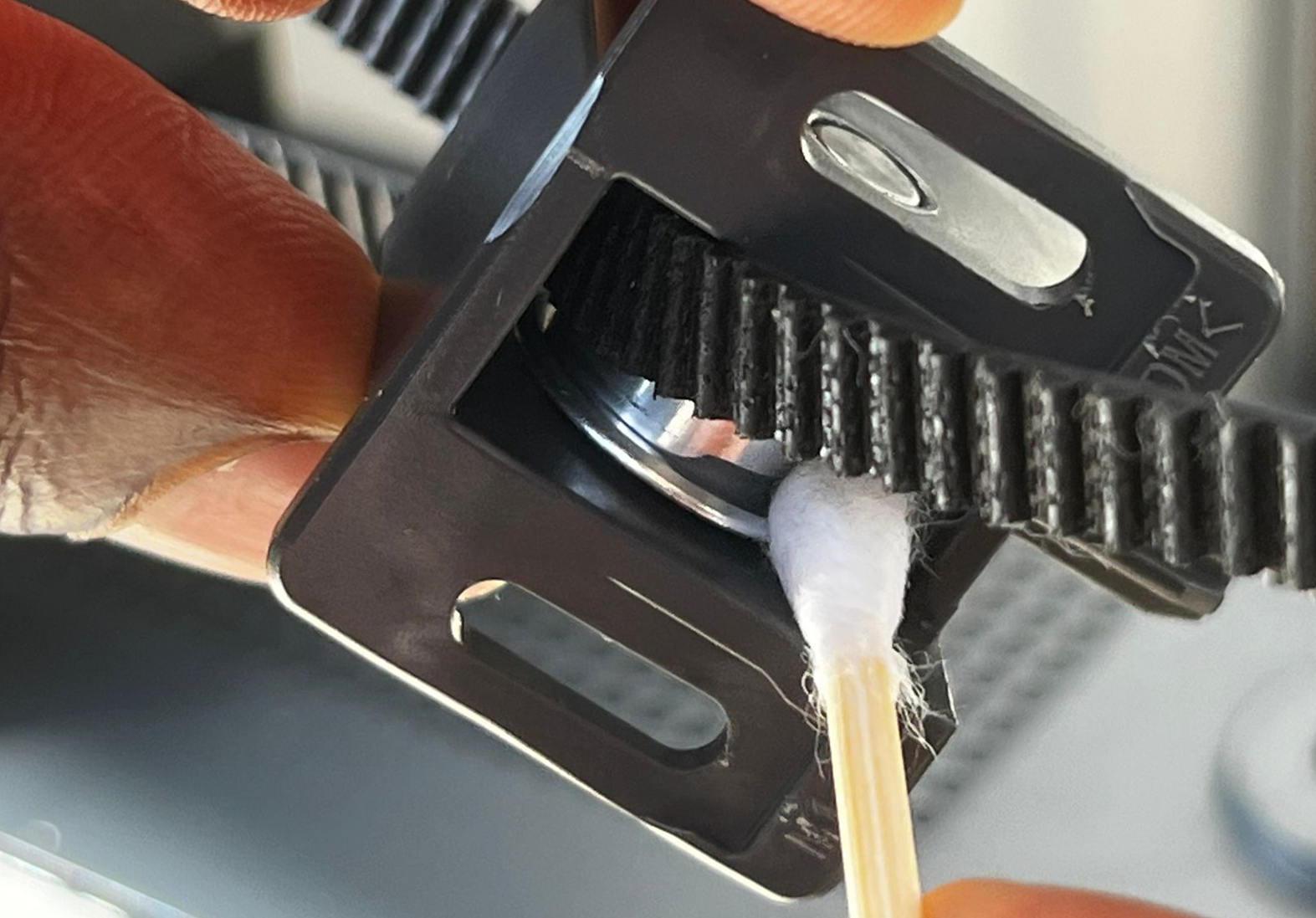

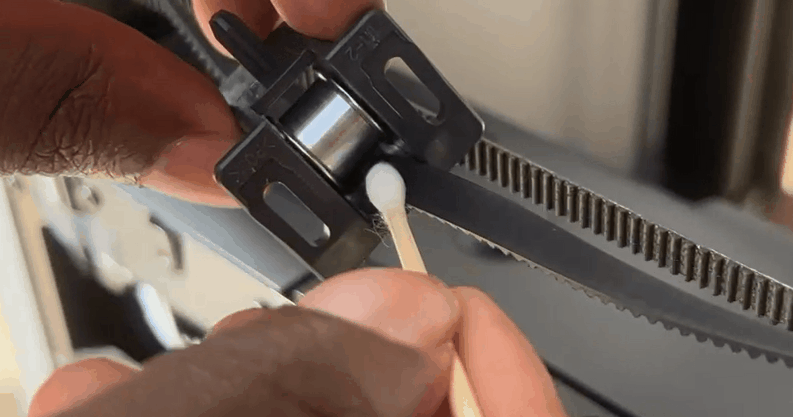

使用 WD-40 棉签清洁惰轮表面。
操作示意如下:
清洁后,确认惰轮转动顺畅无卡顿,重新安回张紧轮组件:

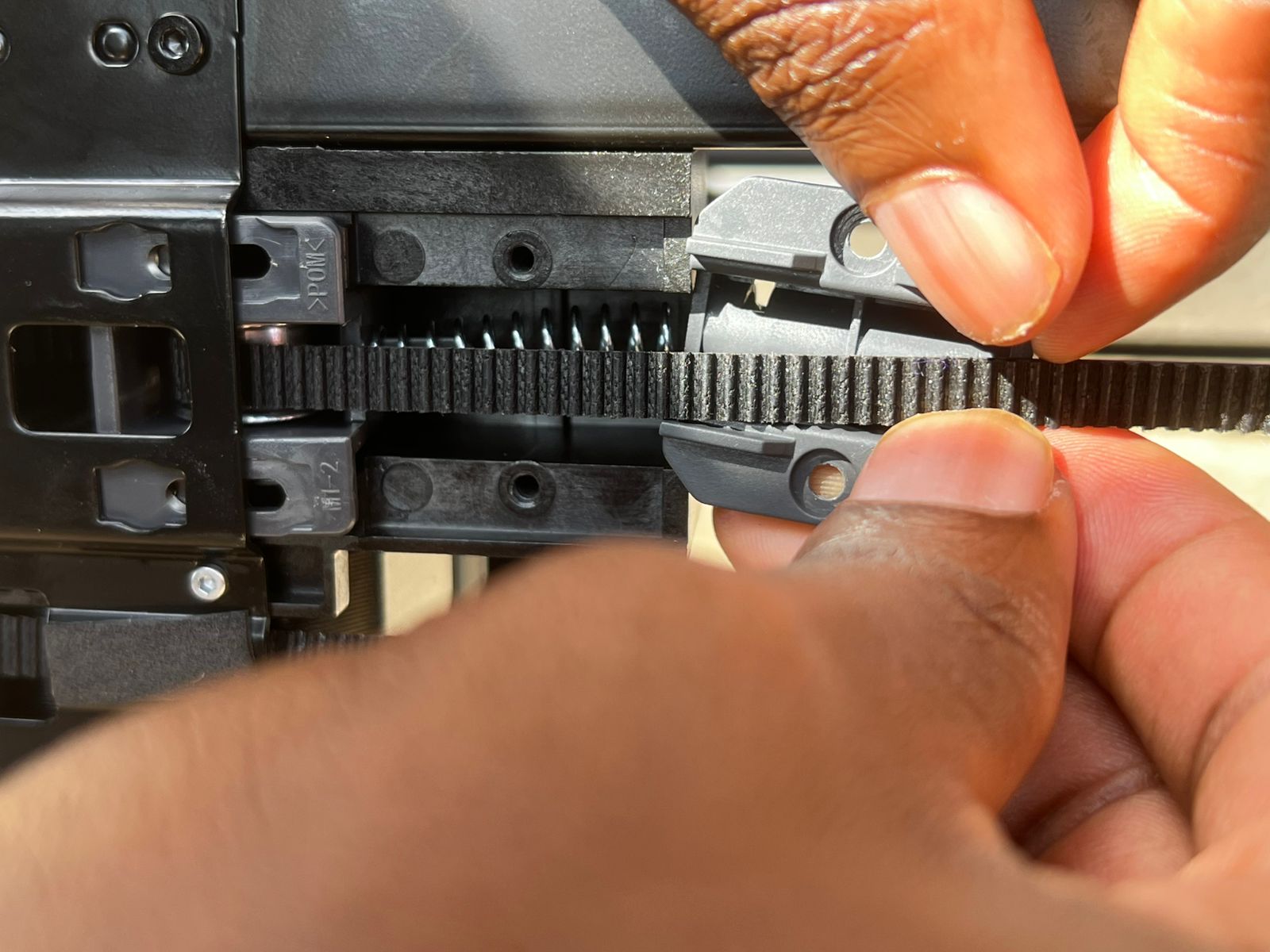

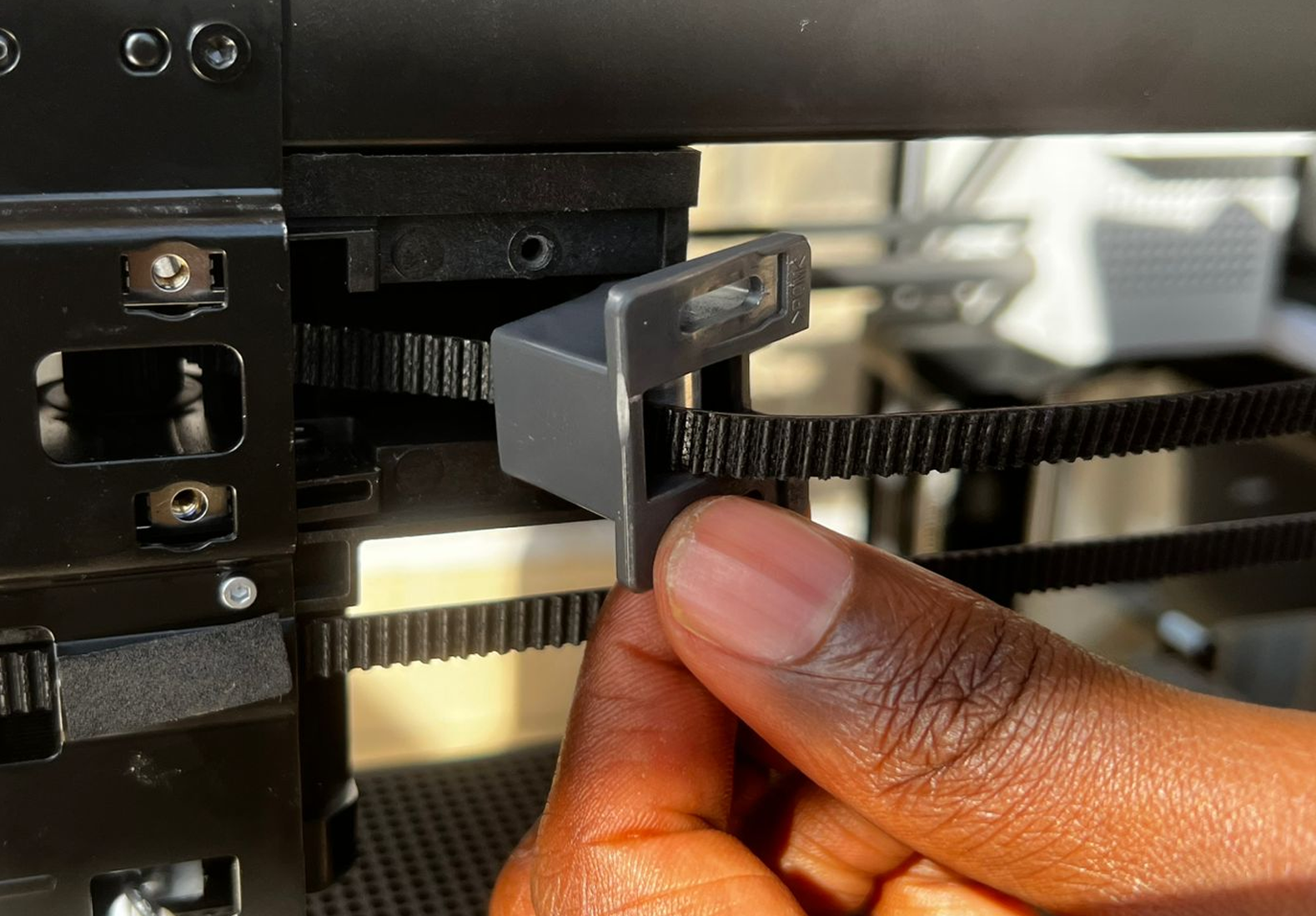

将张紧轮组件滑入到位,拧入2颗螺丝(带支架),螺丝不要拧紧,保持较松的状态即可。
![]() |
![]() |
![]() |
![]() |
完成两边的惰轮清洁后,接下来安装后盖。应首先穿过PTFE管进料处和扣好右侧的皮带张紧口位置,再扣好对准左侧。
![]() |
![]() |
然后将后盖重新固定。注意使用的不同类型的螺丝(如下图所示的10颗螺丝和4颗螺丝)。
![]() |
![]() |
因为清洁操作中可能皮带的松紧产生了影响,可能需要重新对皮带进行张紧。拧松另一个张紧轮组件上的两颗螺丝,握住工具头两端的滑车,前后移动工具头数次,最后将滑车紧靠后部,然后拧紧2个张紧轮组件上的4颗螺丝。具体操体可参考 皮带张紧中的视频。
![]() |
![]() |
现在我们已经成功完成了惰轮的清洁,虽然操作是以X1系列打印机为例,但此操作对P1系列打印机依然适用。
