¶ 电源开关座
¶ 什么是电源开关座
电源开关组件是安装在打印机背面左下角的一个模块。它包含一个电源线插座、一个控制打印机电源的开关以及用于连接打印机电源、交流电板和地线的电缆。
¶ 何时更换
- 开关损坏
- 连接线缆损坏
- 开关座接触不良
¶ 所需工具和材料
- 新的电源开关座
- H1.5 H2.0 内六角扳手
- 十字螺丝刀
- 镊子、撬棒或其他扁平工具
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击这里提交工单，我们将及时回复并为您提供所需的帮助。
¶ 操作步骤 - 拆解
注意：如果是X1E用户需要更换AC到电源连接线，请同步参考Wiki X1E 电源拆装指引。
¶ 步骤1 - (拆卸)断开电源线
关闭电源，从电源插座上拔下电源线。
¶ 步骤2 - 拆除背板螺丝
如图所示，取下后盖上的10颗细牙螺丝和4颗粗牙螺丝。这两种类型的螺丝不可混用，所以要把它们分开，以免弄混。
 |
 |
¶ 步骤3 -拆除后盖
拆下后盖，先将后盖从左侧（面向后盖）皮带张紧口的位置松开，再松开右侧（面向后盖）皮带张紧口的位置，以免卡住。
 |
 |
¶ 步骤4 -移除废料滑梯
拧下2颗螺丝，并拆下废料滑梯
 |
 |
注意：新版本的机器在滑梯左侧有追加1颗螺丝，可以用H2.0扳手拧下。
¶ 步骤5 - 拆除右侧板
参考该篇Wiki拆除机器右侧板
¶ 步骤6 - 移除保护盖
用H2.0内六角扳手移除2颗螺丝，取下走线槽。
用H1.5内六角扳手拆下6颗螺丝，将电源模块保护盖移到一边。
 |
 |
¶ 步骤7 - 断开电源线与电源模块和AC板的连接
用十字螺丝刀拧松下图红框中的6根线缆，向左拔出断开连接
¶ 步骤8 - 取下地线
从靠近电源开关座竖梁外侧使用H2.0扳手松开地线固定螺丝，取下地线。
注意：竖梁处固定有两根地线，一根为整机接地（连接到电源开关座上）另一根为热床地线。只需松下整机接地地线即可。
¶ 步骤9 - 取出电源开关座
使用扁平工具从电源开关座两侧框架上的四个开口处翘松4个卡扣，随后即可将将电源开关座松出。
 |
 |
揭下电缆束线胶带，从右向左将步骤7中断开的线缆穿过线材扣取出，随后即可将电源开关座连同电缆一起取下完成拆卸。
 |
 |
¶ 操作步骤 - 安装
¶ 步骤1 - 安装电源开关座
将新的电源开关座所有缆线穿过电源开关座框架后向内推，将电源开关座通过卡扣固定到位
¶ 步骤2 - 连接地线
将地线穿过竖梁后使用H2.0扳手固定在竖梁上
注意：接地为保证用电安全的重要措施，请务必牢固固定地线。
¶ 步骤3 - 连接电缆
将电缆从线材扣中从左向右穿出，贴上束线胶带。用十字螺丝刀将电缆接头通过十字螺丝固定在供电模块和AC板上。
注意：在连接顶部AC板时，线序从上向下应为零-火-地，即颜色为蓝-棕-黄绿。在23年8月前出场的设备中零火有反接的现象（如图）。由于电路保护该现象对打印机功能没有影响，但在连接极性插座时会出现跳闸的情况。
 |
|
¶ 步骤4 - 安装保护盖
锁入6颗螺丝，安装电源保护盖。安装走线槽，锁入2颗螺丝固定。
|
|
|
¶ 步骤5 - 安装侧板
参考这篇Wiki安装右侧面板
¶ 步骤6 -安装废料滑梯
安装废料滑梯，注意两边的卡扣，锁紧2颗螺丝。
 |
|
注意：如果在拆解时发现滑梯侧面有螺丝，可以锁回去。
¶ 步骤7 -安装后盖
安装后盖时，应首先穿过PTFE管支架和装好右侧的皮带张紧口位置。
|
|
 |
¶ 步骤8 - 锁紧螺丝
将后盖重新固定。注意使用的不同类型的螺丝(如下图所示的10颗细牙螺丝和4颗粗牙螺丝)。
|
|
|
¶ 功能确认

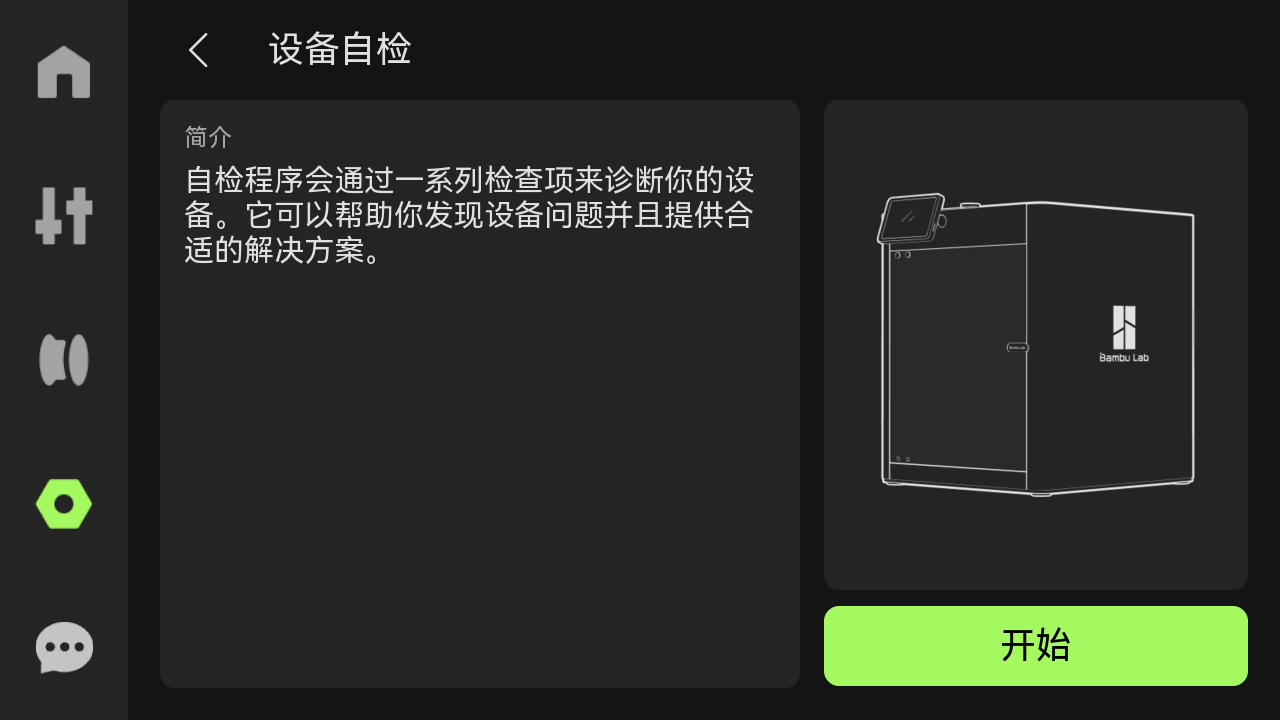

连接电源线并启动电源。运行设备自检/校准流程，如果没有报错，更换电源开关座完成。
¶ 结语
我们希望这份指南能为您提供有效信息和有效帮助。
如果您对本文中描述的操作有任何疑虑或疑问，您可以在开始操作前联系我们的客户服务团队。 我们将随时准备为您提供帮助并回答您的任何问题。
