¶ 何时使用？
- 打印机提示“耗材送往挤出机失败”，但工具头上方料管中有耗材。
- 使用 AMS 或 AMS Lite 打印时，打印机提示“请将外挂料盘的耗材拉出”，但料管中没有耗材。
- 打印机提示"请把耗材插入进料口，直到推不动为止”，但耗材已经进入挤出机。
¶ 所需工具
- 一段耗材
- （可选）H1.5 & H2.0 内六角扳手
- （可选）平头镊子
¶ X/P 系列
¶ 检测指引
¶ 步骤 1：移除料管
打开工具头前壳组件，按压料管支架，移除料管。
 |
 |
¶ 步骤 2：手动送料
使用一段耗材尝试手动送料。
¶ 步骤 3：观察屏幕

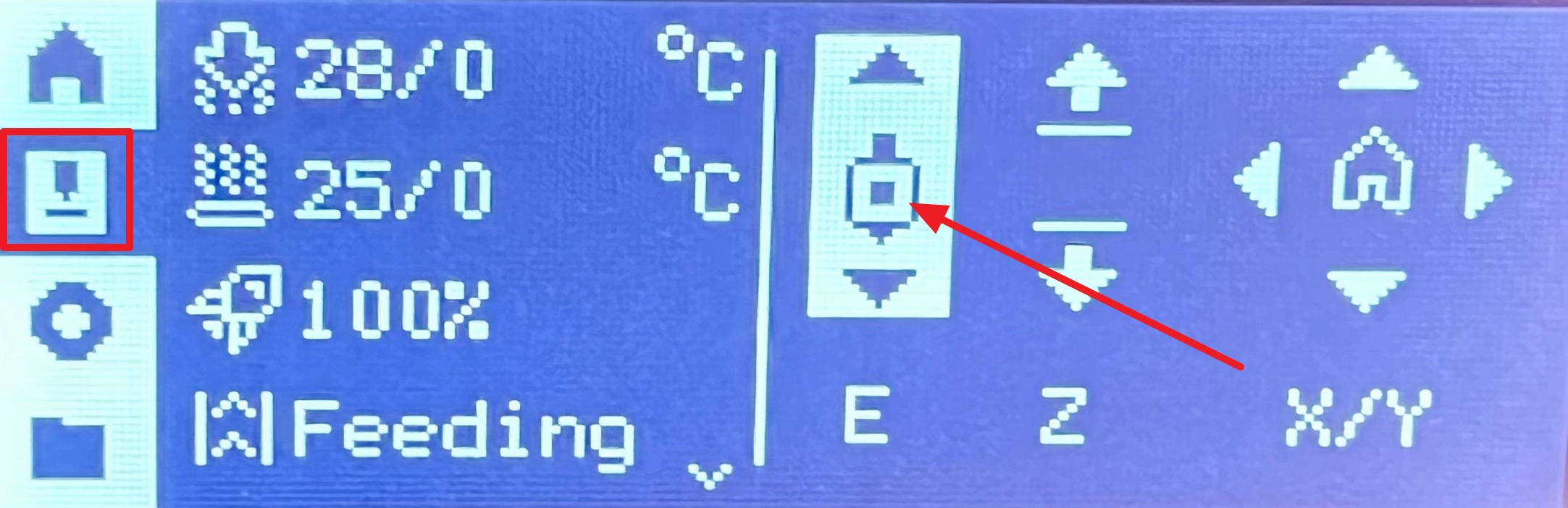

- 点击屏幕上的控制图标，观察小绿点处。
- 插入耗材后，观察挤出机图标是否出现小绿点；然后取出耗材，观察挤出机图标是否出现小白点。
- 如果绿色、白色显示都正常，则霍尔传感器正常。若不正常，请参考以下方法进行排障。
¶ 拆卸指引
¶ 步骤 1：断开电缆连接
断开热端加热器、热端风扇和 NTC 电阻连接线，露出霍尔开关板连接线接口。用电吹风加热硅胶，然后断开连接线。
 |
 |
注意：P1 系列和 X1E 接口示意图如下：1. 霍尔开关板；2.热端风扇；3.热端加热器
P1
X1E
¶ 步骤 2：松切刀柄

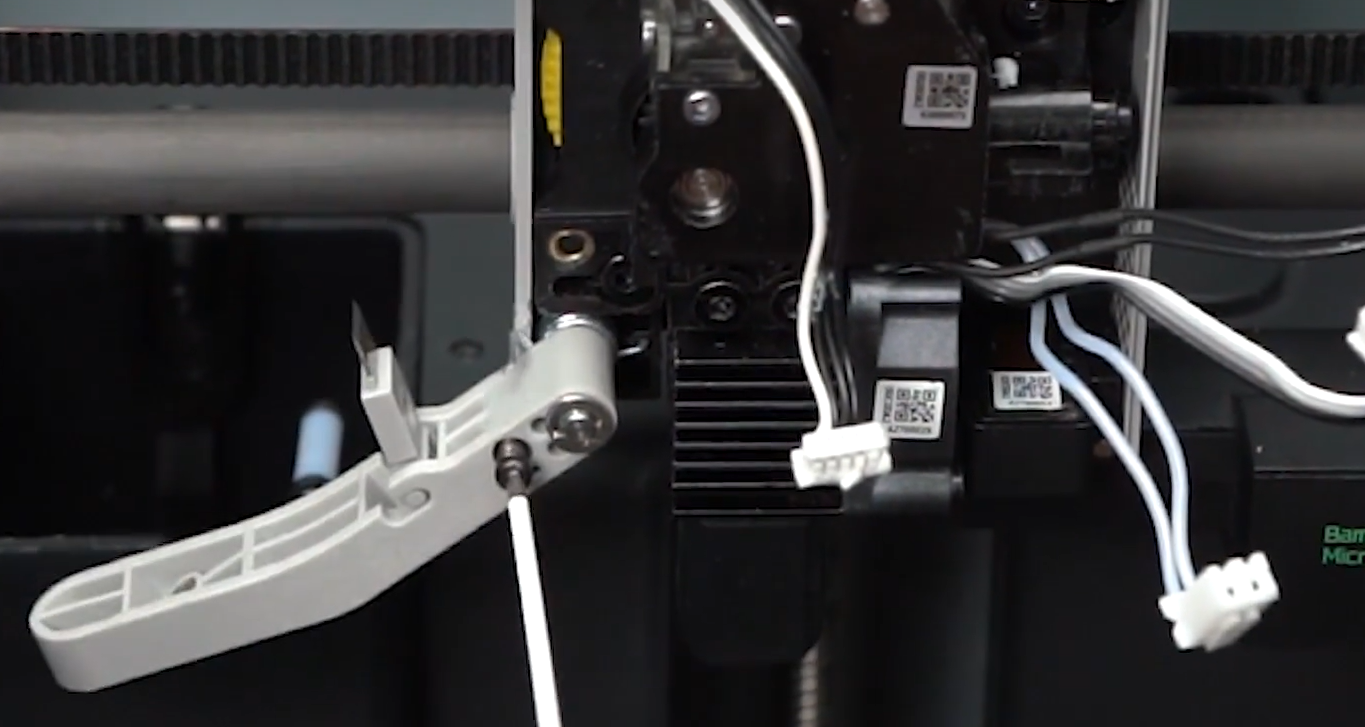

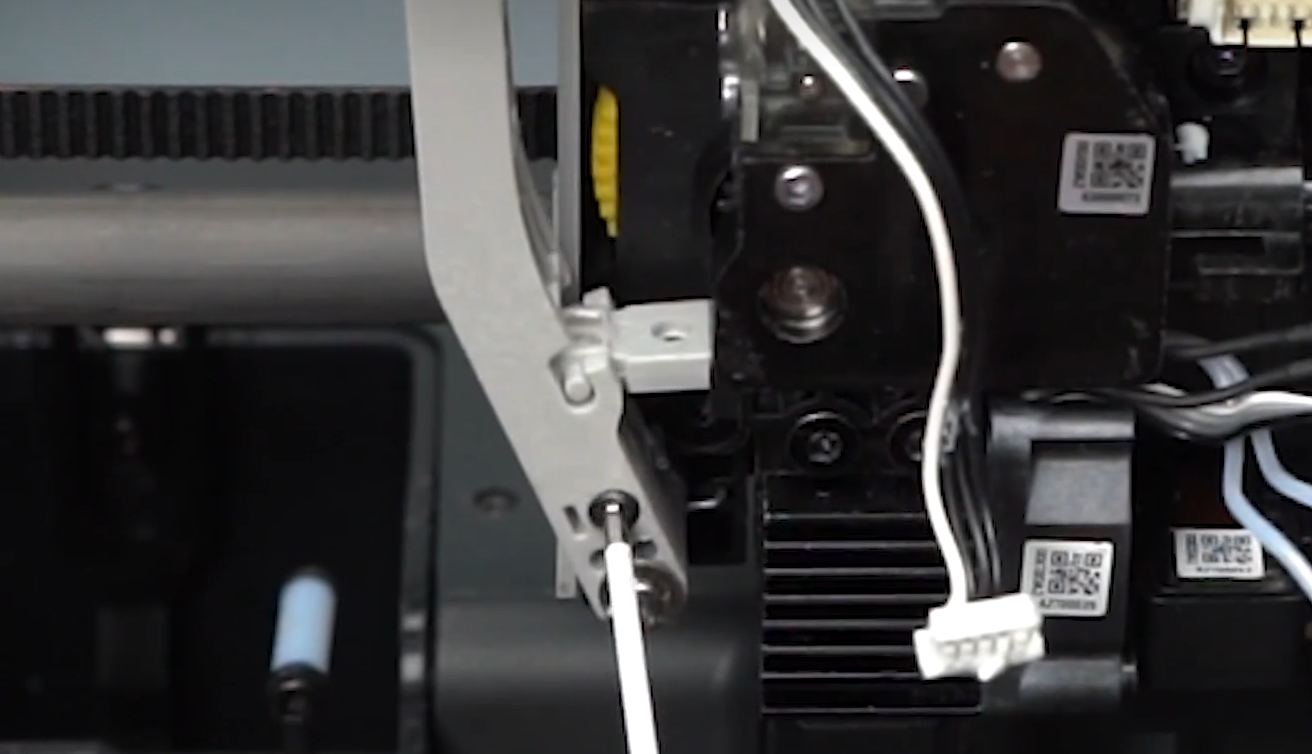

用 H1.5 内六角扳手拧松切刀柄螺丝，使刀柄下垂。
 |
 |
¶ 步骤 3：移除霍尔开关板组件
用 H1.5 内六角扳手移除 2 颗螺丝，将内六角扳手伸入气动接口将组件撬松，然后取下霍尔开关板组件。
 |
 |
 |
¶ 排障指引
¶ 检查霍尔内部是否有残留的耗材卡住
¶ 检查霍尔传感器的摇臂是否正常
¶ 步骤 1：移除霍尔板
用 H1.5 内六角扳手移除霍尔板上的 2 颗螺丝。
¶ 步骤 2：检查摇臂

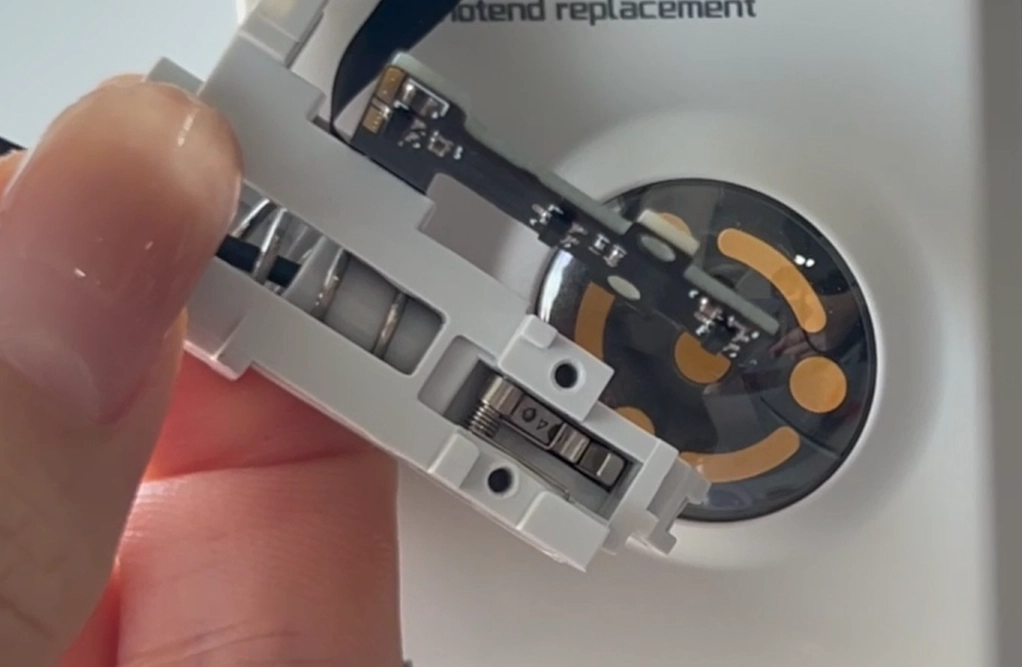

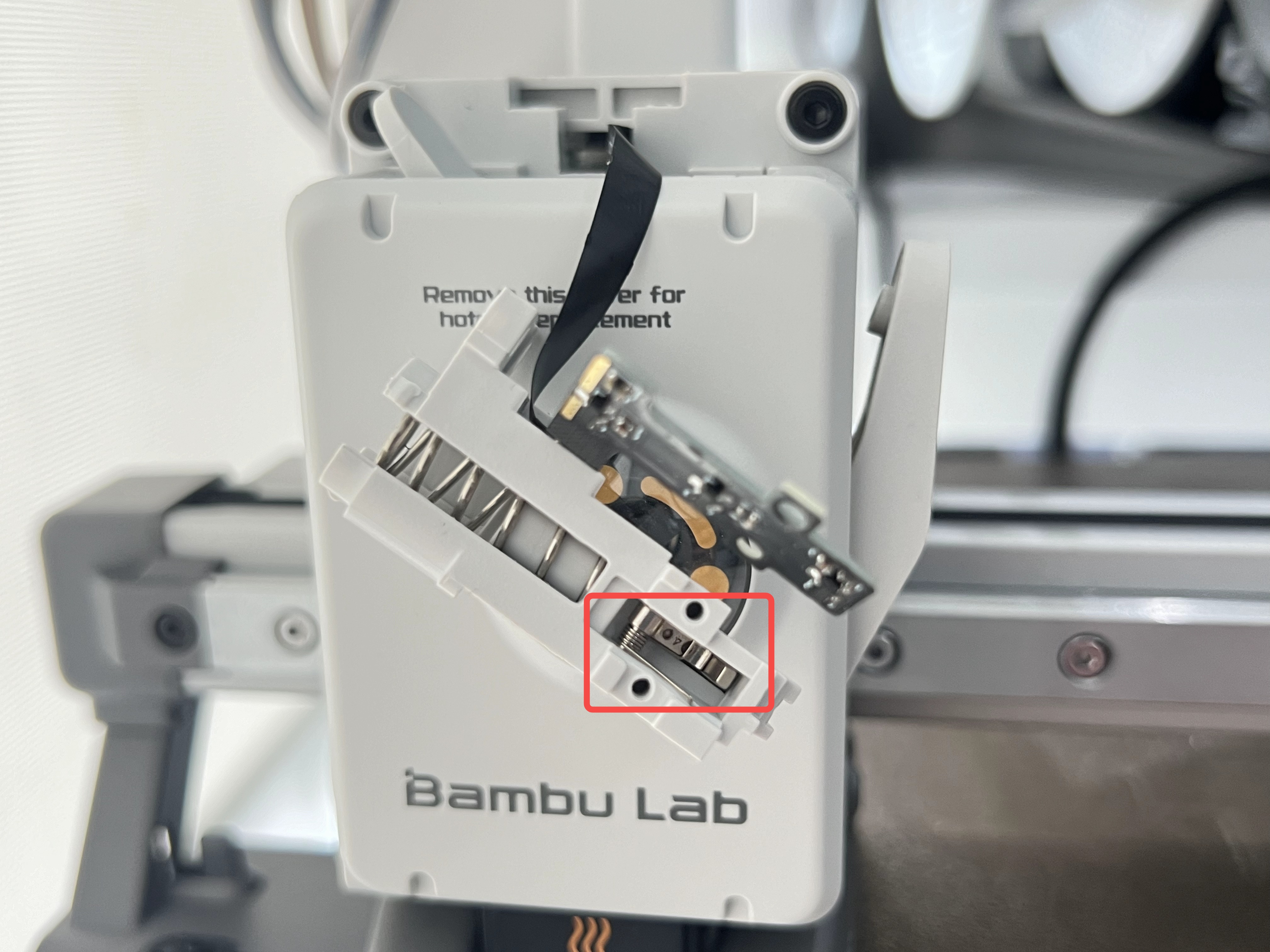

插入一段耗材，观察摇臂是否正常运作，取出耗材后是否会自动归位。
 |
 |
如果摇臂卡住，将摇臂左右移动，即可归位。
¶ 组装指引
¶ 步骤 1：安装霍尔板螺丝
用 H1.5 内六角扳手安装霍尔板上的 2 颗螺丝。
¶ 步骤 2：安装霍尔开关板组件
按压霍尔开关板组件上的气动接头，将开关板组件安装到位，然后锁入 2 颗螺丝进行固定。
 |
 |
¶ 步骤 3：连接电缆
连接霍尔开关板电缆，建议对这个连接器使用硅胶进行加固。然后依次连接热端 NTC 电缆、热端风扇和热端加热器，并对齐连接器。
|
 |
注意：P1 系列和 X1E 接口示意图如下：1. 霍尔开关板；2.热端风扇；3.热端加热器
P1
X1E
¶ 步骤 4：锁切刀刀柄，安装前盖
将料管接入气动接头，然后用手扶起切片刀柄，将切刀滑入刀槽内，拧紧切刀柄螺丝，然后盖上前盖。
 |
 |
¶ A1 系列
¶ 检测指引
¶ 步骤 1：拆下料管
从五通组件上拆下一根料管。
¶ 步骤 2. 手动送料
使用一段耗材尝试手动送料。
¶ 步骤 3. 观察屏幕

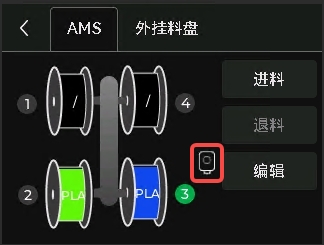

- 点击打印机屏幕上的耗材，观察小绿点处。
 |
 |
- 插入耗材后，观察挤出机图标是否出现小绿点；然后取出耗材，观察挤出机图标是否出现小白点。
- 如果绿色、白色显示都正常，则霍尔传感器正常。若不正常，请参考以下方法进行排障。
¶ 拆卸指引
¶ 步骤 1：移除五通组件
用扳手轻微撬起五通的盖子，将五通组件取下。
注意：进料霍尔板底座处涂布有阻尼脂，可能会有些粘手，请在操作时小心。
 |
 |
¶ 步骤 2：移除五通组件底座

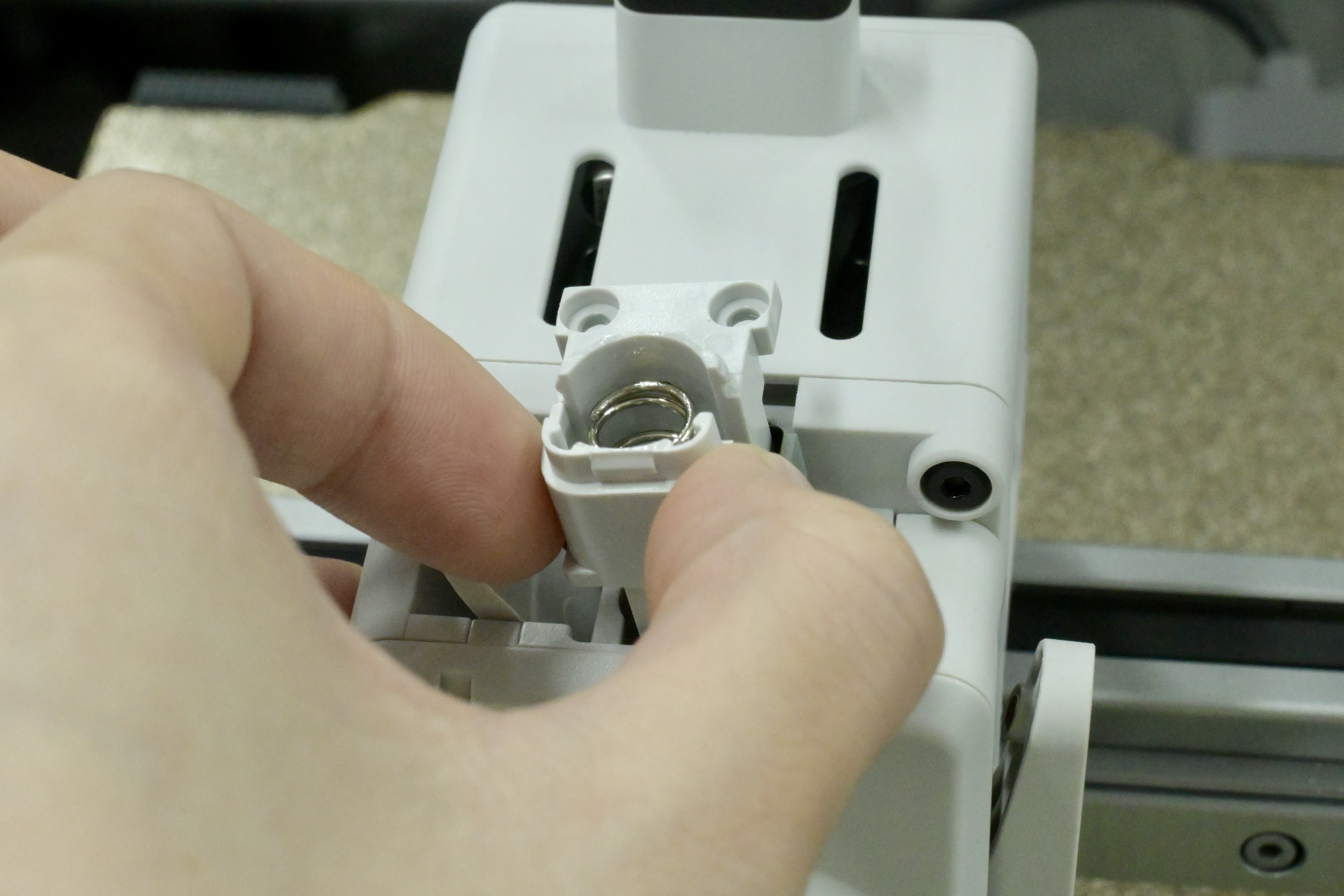

- 用 H2.0 内六角扳手移除五通组件底座顶部的 2 颗螺丝。
- 取出五通组件底座。

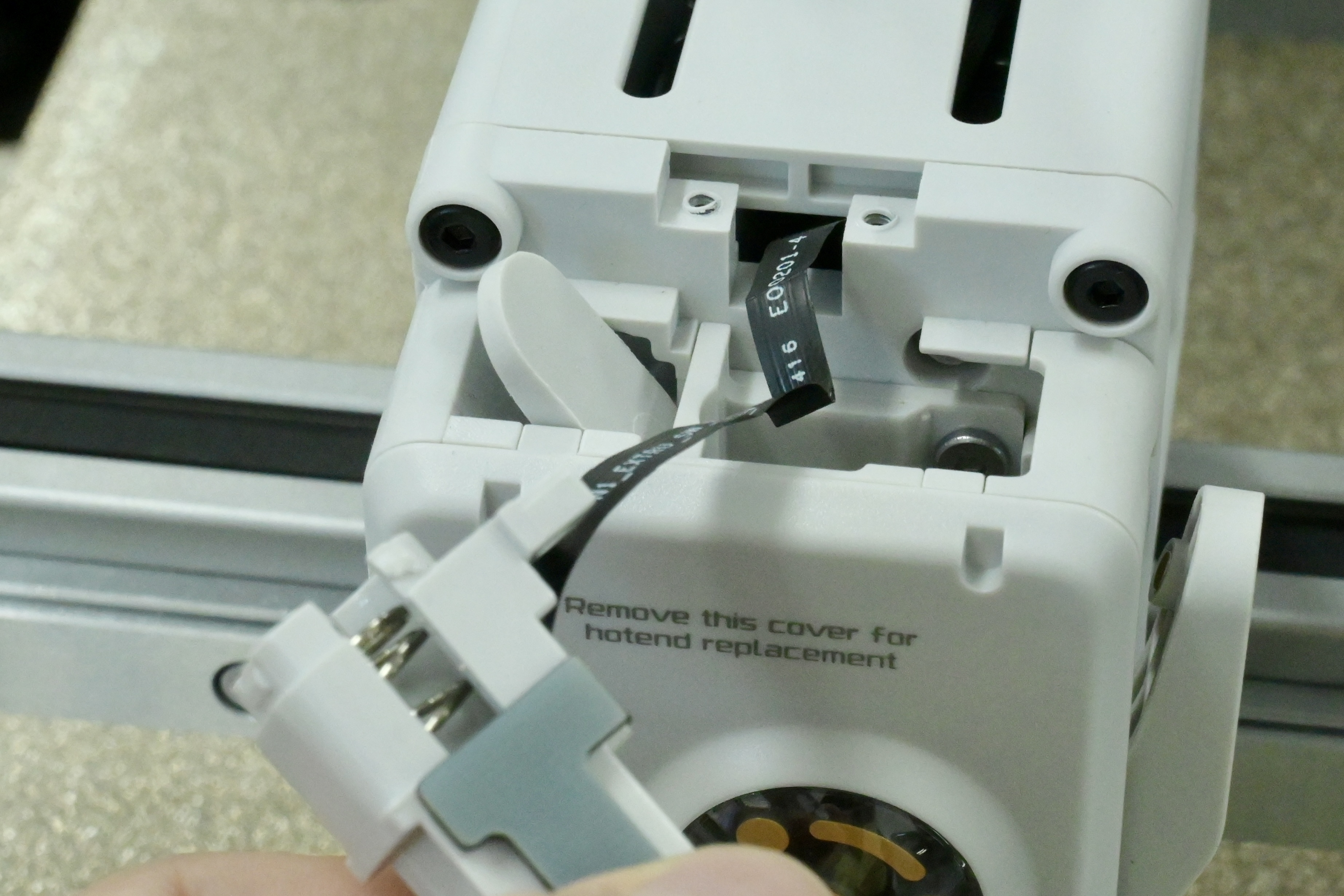

注意：请勿用力取出，避免损坏排线。
 |
 |
¶ 排障指引
¶ 检查霍尔内部是否有残留的耗材卡住
¶ 检查霍尔传感器的摇臂是否正常
¶ 步骤 1：移除霍尔板
用 H1.5 内六角扳手移除霍尔板上的 2 颗螺丝。
¶ 步骤 2：检查摇臂

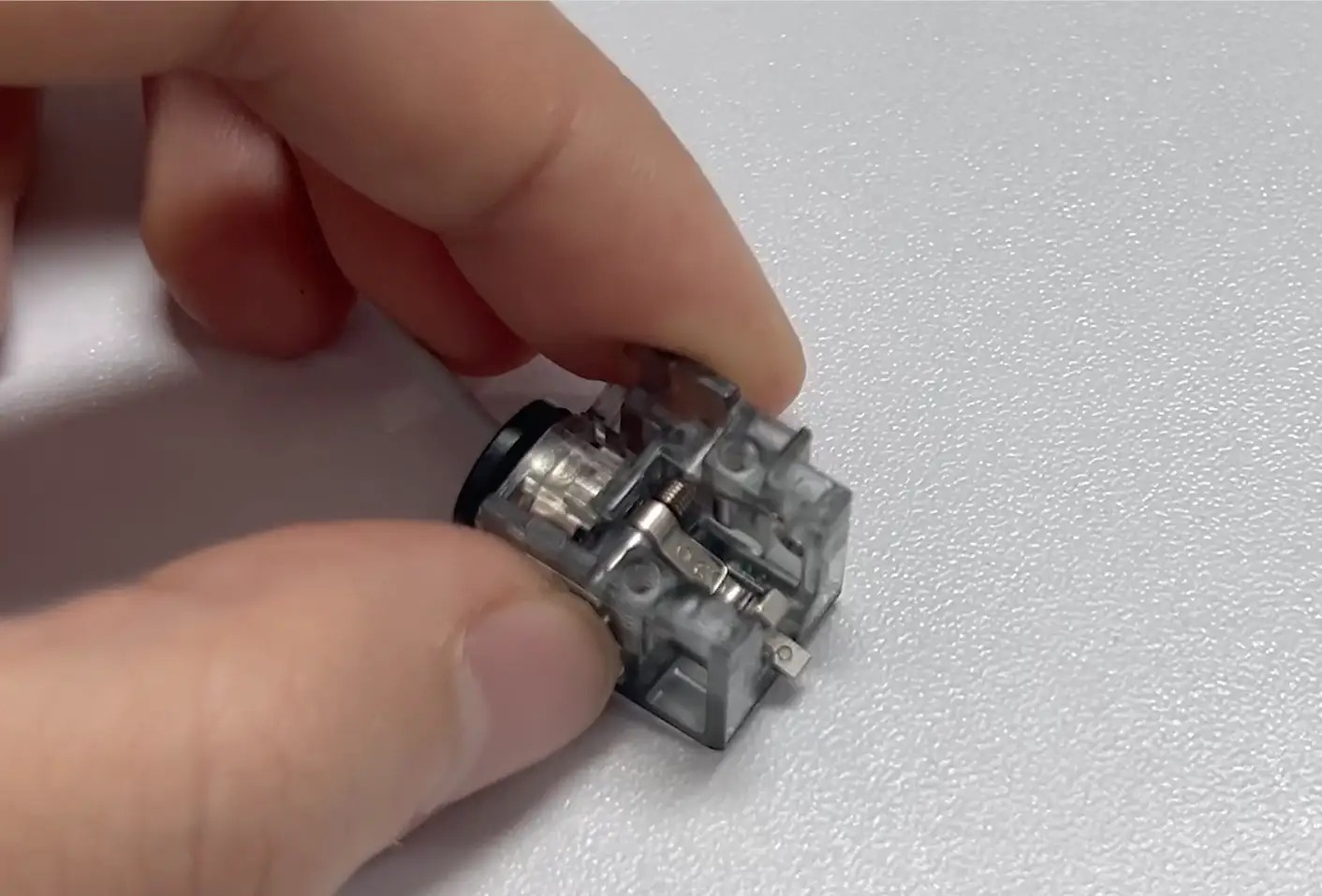

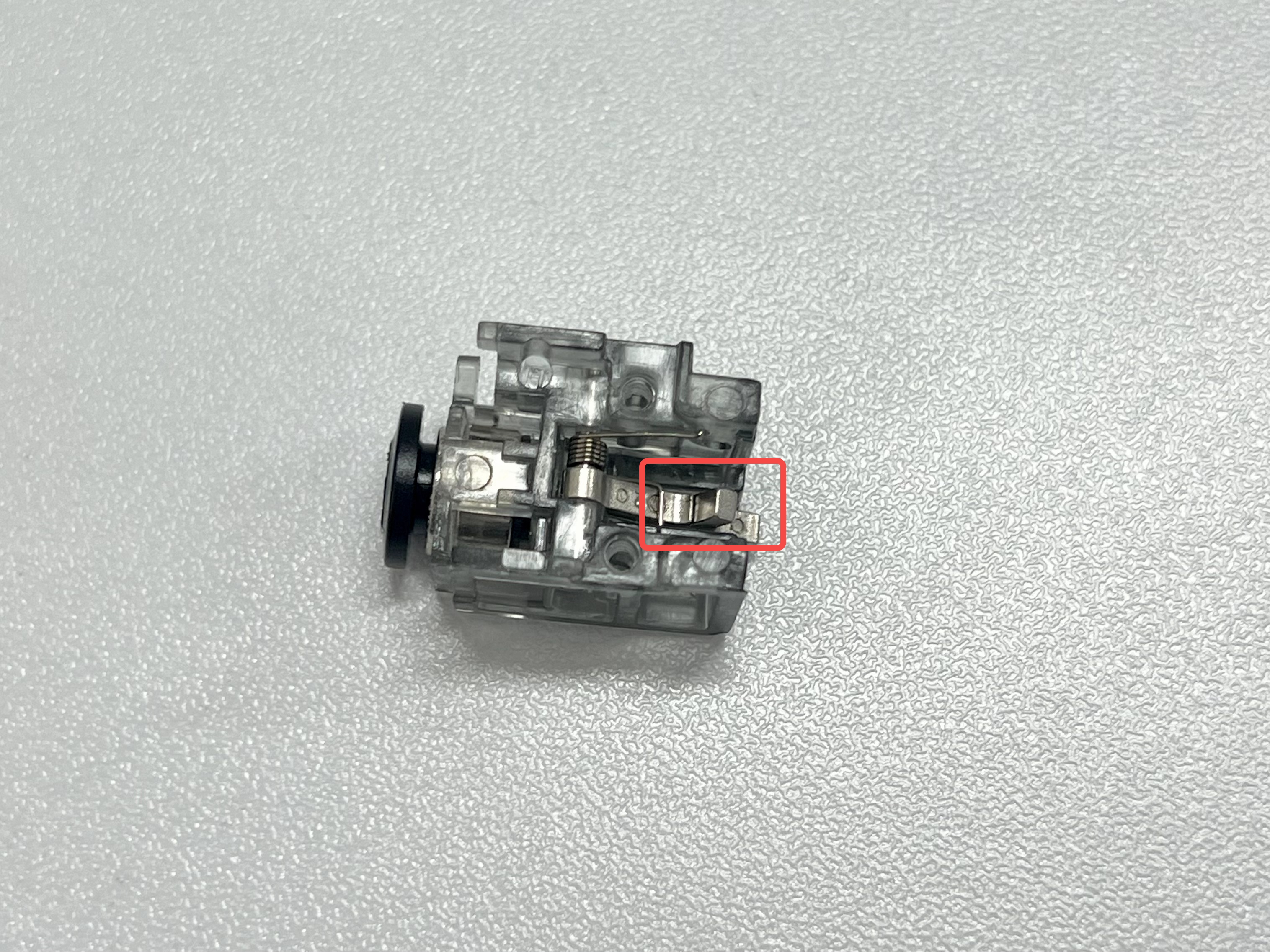

插入一段耗材，观察摇臂是否正常运作，取出耗材后是否会自动归位。
 |
 |
如果摇臂卡住，将摇臂左右移动，即可归位。
¶ 组装指引
¶ 步骤 1：安装霍尔板
用 H1.5 内六角扳手安装霍尔板上的 2 颗螺丝。
¶ 步骤 2：安装五通组件底座
将五通组件底座放回，用 H2.0 内六角扳手安装底座顶部的两颗螺丝。
¶ 步骤 2：安装五通
将五通组件安装到底座上，对齐安装卡扣，下压五通主体，锁定五通组件。
 |
 |
¶ 结束语
我们希望本指南能为您提供有用的信息，帮助您解决问题。
我们希望能确保您安全有效地进行操作。如果您对本指南描述的过程有任何疑虑或问题，建议您在开始操作前联系我们友好的客户服务团队。
我们随时准备为您解答疑问并提供帮助。点击此处联系在线技术支持（服务时间 9:00-21:00）
