¶ H2D 激光升级
如果您想将 H2D 升级至 H2DL，只需购买 10W/40W 激光升级套装，并按照本指南步骤操作。本指南以 10W 激光模组为例，介绍了如何对 H2D 进行激光升级。
激光升级的安装流程较为复杂。操作前，请务必仔细阅读本指南，并观看激光升级套件教学视频，确保您已完全掌握安装方法。
¶ 所需的工具和材料
- 激光升级套装
- H2.0 内六角扳手
- 1.5h
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击此处提交技术工单，我们将及时回复并为您提供所需的帮助。
¶ 操作步骤
¶ 激光升级套装开箱
- 打开纸箱；
- 取出所有泡棉；

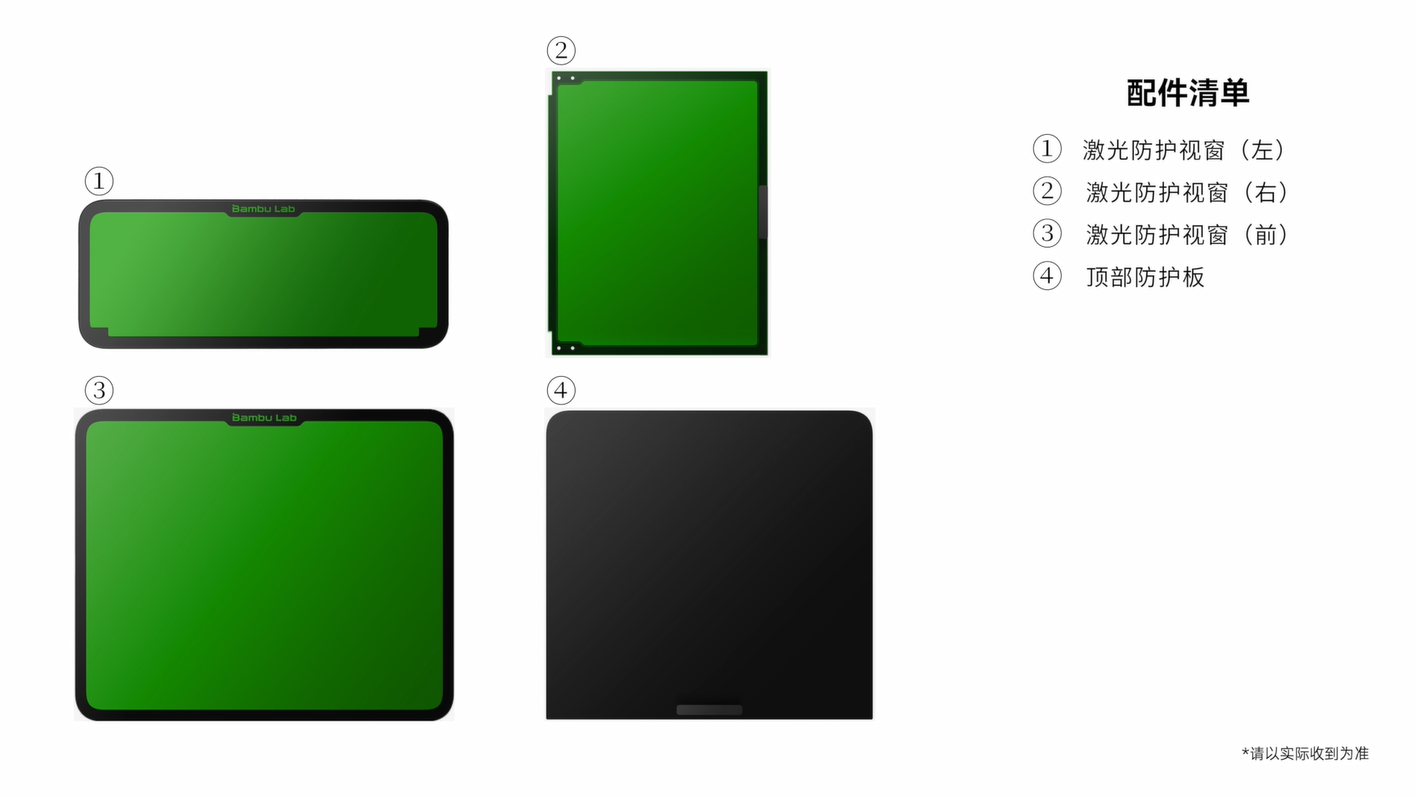

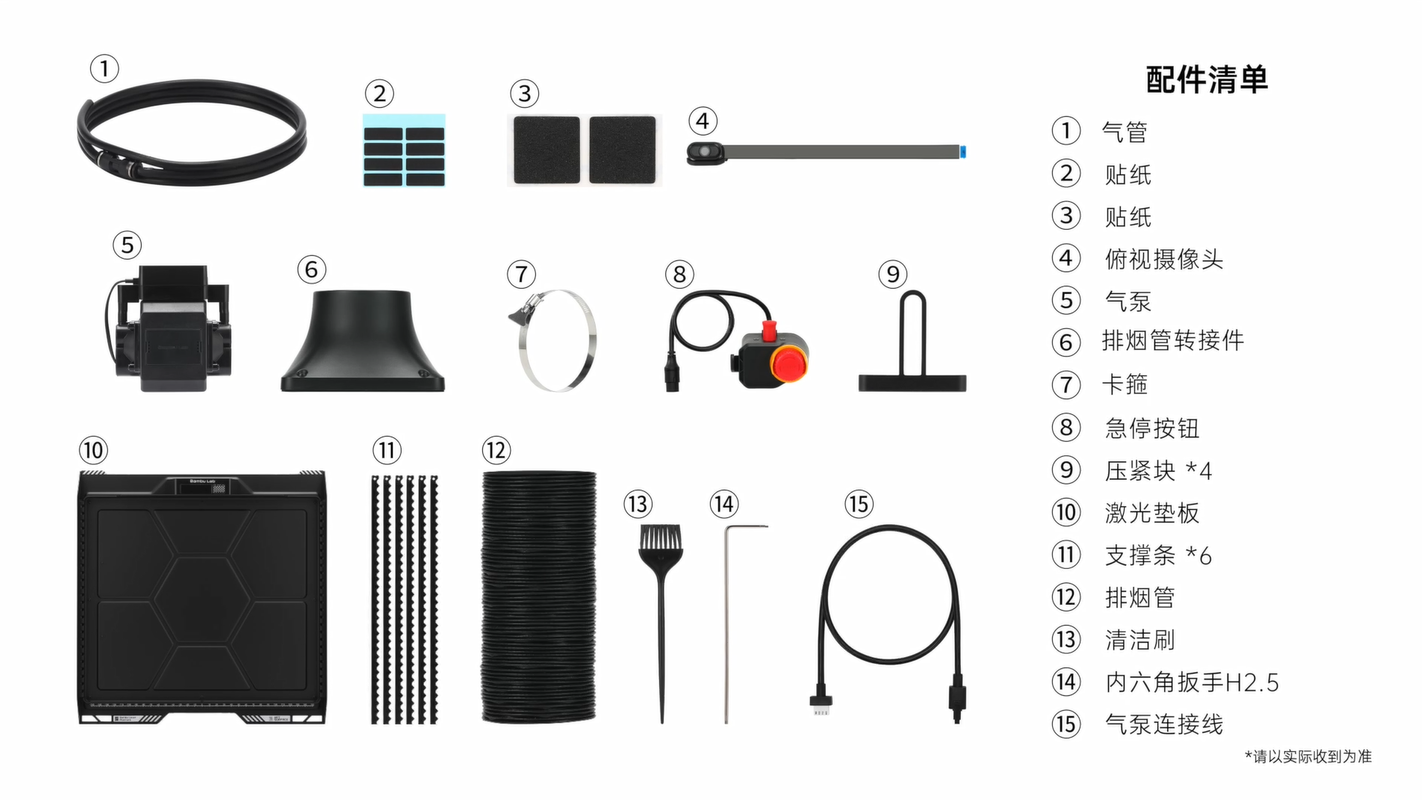

- 取出纸箱中所有配件，请参考下图：
注意：俯视摄像头卡扣和螺丝未在下图中标注，但升级套装中已包含。
¶ 更换激光防护视窗（前）
¶ 移除前门玻璃
- 移除前门玻璃的 4 颗螺丝；
注意：移除最后一颗螺丝时，注意用手扶住前门，防止跌落损坏。
- 取下前门玻璃。
注意：取下或放置前门玻璃时，请小心，避免任何坚硬物体撞击玻璃门，注意保护玻璃边缘。
¶ 安装激光防护视窗（前）
- 撕掉激光防护视窗（前）的保护膜；
- 将激光防护视窗对准螺丝孔放置；
- 用手将激光防护视窗固定到位，并与螺丝孔对齐，然后拧紧顶部和底部各两颗螺丝。
螺丝应拧紧到位，但不要拧得过紧。
- 安装完成后，拉开激光防护视窗（前）检查是否安装到位。
¶ 移除侧板玻璃
¶ 移除右侧板玻璃
- 取下上盖玻璃；
- 移除右侧板玻璃的两颗螺丝；
注意：右侧板玻璃通过右侧板上的三个卡扣固定。
- 从机箱内推出右侧板玻璃，并用力将其提起；
- 将长方形贴纸粘贴至右侧板视窗位置的两个卡扣位上；
注意：粘贴前需先清洁卡扣位。
注意：

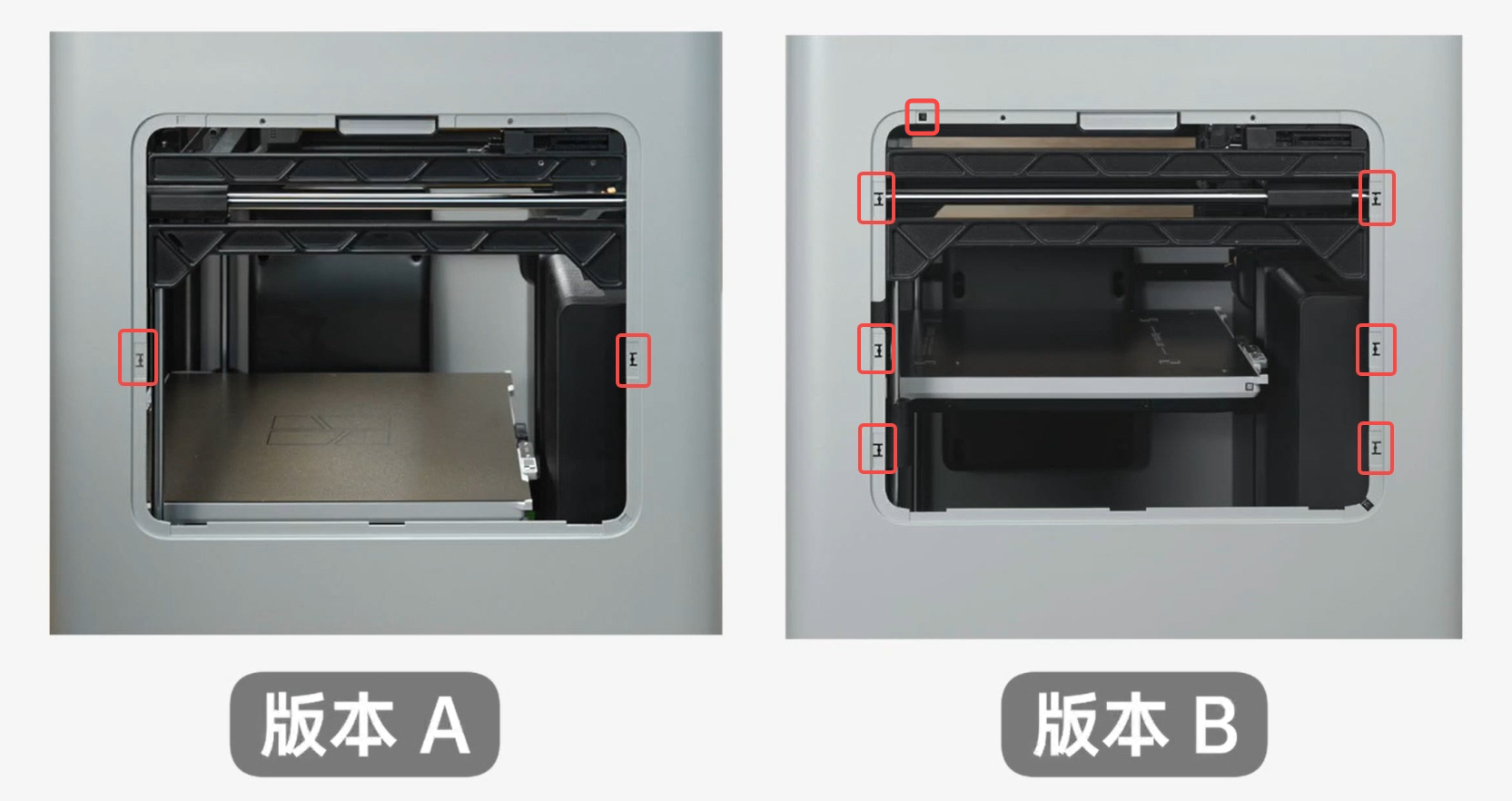

- 右侧板有 A（需贴 2 片长方形贴纸）和 B （需贴 6 片长方形贴纸和最上方的 1 片正方形贴纸）两个版本，贴纸的具体位置如下图：
- 贴版本 B 侧板的最上方贴纸时，需将贴纸沿霍尔板的台阶处粘贴，不宜过高。
¶ 移除左侧板玻璃
- 移除左侧板玻璃的两颗螺丝，移除后一颗螺丝时，可用手扶住玻璃；
注意：左侧板玻璃通过左侧板上的三个卡扣固定。

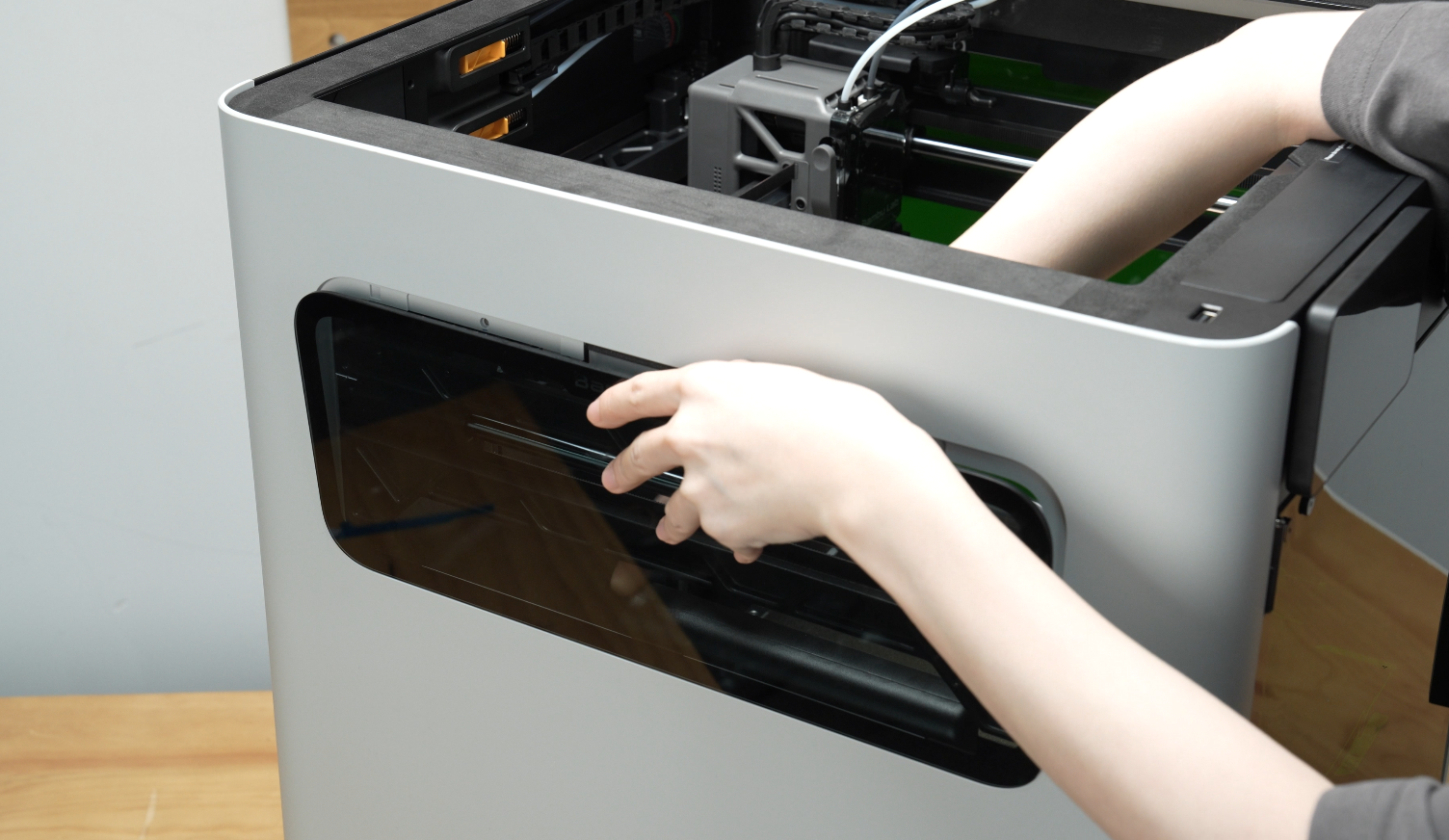

- 从机箱内侧推出左侧板玻璃；
- 稍用力将玻璃提起。

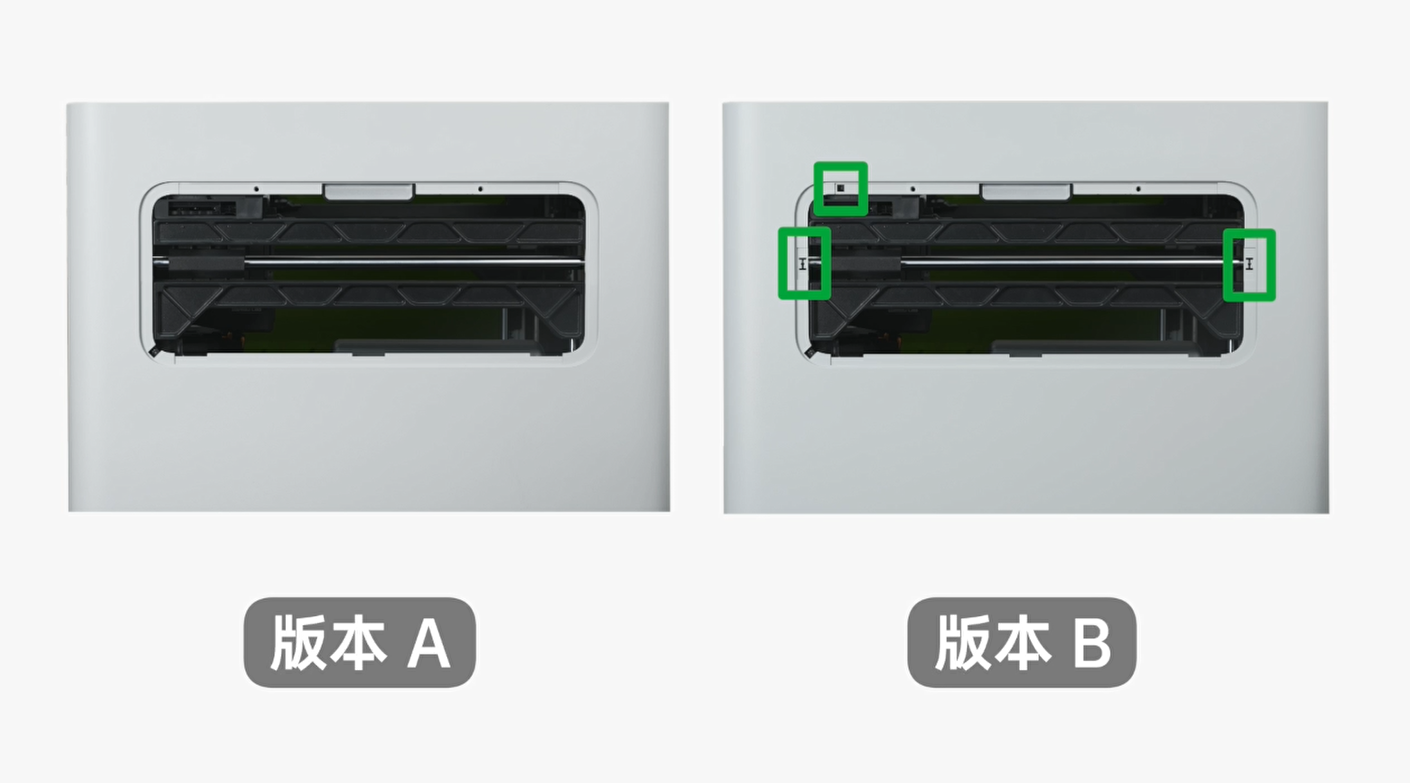

注意：左侧板有 A （无需贴纸）和 B （需贴 2 片长方形贴纸和 1 片正方形贴纸）两个版本，贴纸的具体位置如下图：
¶ 安装激光防护视窗
¶ 安装激光防护视窗（右）
- 撕掉激光防护视窗（右）的保护膜；
- 撕下两侧双面胶（共 4 条）；
- 将激光防护视窗放置在右侧板上，卡入侧板上的三个卡扣；
- 按紧两侧双面胶，将激光防护视窗粘贴至右侧板上；
- 用手扶住激光防护视窗，安装两颗螺丝将其固定。
¶ 安装激光防护视窗（左）
- 撕下激光防护视窗的保护膜；
- 撕下两侧双面胶（共 4 条）；
- 将激光防护视窗对准侧板卡扣；
- 按紧双面胶，将其安装在左侧板上；
- 安装两颗螺丝，固定左侧板玻璃。
¶ 安装俯视摄像头
¶ 固定俯视摄像头
- 移除一颗 AP 板盖固定螺丝；
- 打开 AP 板盖；
- 用内六角扳手将 LED 排线轻轻往里塞，避免安装俯视摄像头时压坏线缆；
- 安装俯视摄像头，将摄像头外壳的左右两个卡扣对准打印机上的两个小凹槽；
- 向上稍用力按压摄像头外壳，听到“咔”的一声，即为安装到位。
- 用无纺布擦拭镜头，清除灰尘。
¶ 连接俯视摄像头线缆
- 撕下连接线背胶；
- 粘贴连接线时，需避开腔温传感器和火焰传感器；
注意：粘贴时需持续施加适当压力（建议 30 秒），确保连接线粘牢。
- 打开 AP 板上的黑色卡扣；
- 将俯视摄像头连接线从其他线缆后面穿过，连接至 AP 板；
- 按下卡扣将其锁定。
- 盖上 AP 板盖；
- 拧紧一颗固定螺丝；
- 撕下卡扣贴纸；
- 将卡扣对准上盖的螺丝孔粘贴；
注意：粘贴时需持续施加适当压力（建议 15 秒），确保卡扣粘牢。
- 将另一个卡扣安装在俯视摄像头和第一个卡扣中间，并按紧；
- 锁紧卡扣固定螺丝。
注意：有版本机器上没有预留螺丝孔位，只需将两个卡扣按要求粘紧即可。
¶ 安装气泵
注意区分气管长短，长气管上有贴纸。
- 将短气管一端插入 TPU 进料口中；
- 将气管固定在两个卡扣中；
- 插上气泵连接线；
- 将气泵的 4pin 线插入打印机的接口中；
- 将气管连接至气泵接口；
- 插到位后，轻轻摇动气管，确认连接牢固；
- 将气泵平放在桌面上。
¶ 安装排烟管
- 将排烟管转接件放在打印机背面的腔体外排风扇上，并拧紧 4 颗螺丝。
- 在排烟管一端套上卡箍，并将排烟管安装至排烟管转接件上，使其完全套住转接件。顺时针拧紧卡箍，将其固定在排烟管与转接件连接的部分。
- 装好后可尝试往回拉，以确认排烟管已完全锁紧。
¶ 安装急停按键
- 检查急停按键上是否也插入安全钥匙。
- 抬起打印机，将急停按键放在打印机边缘下方位置。

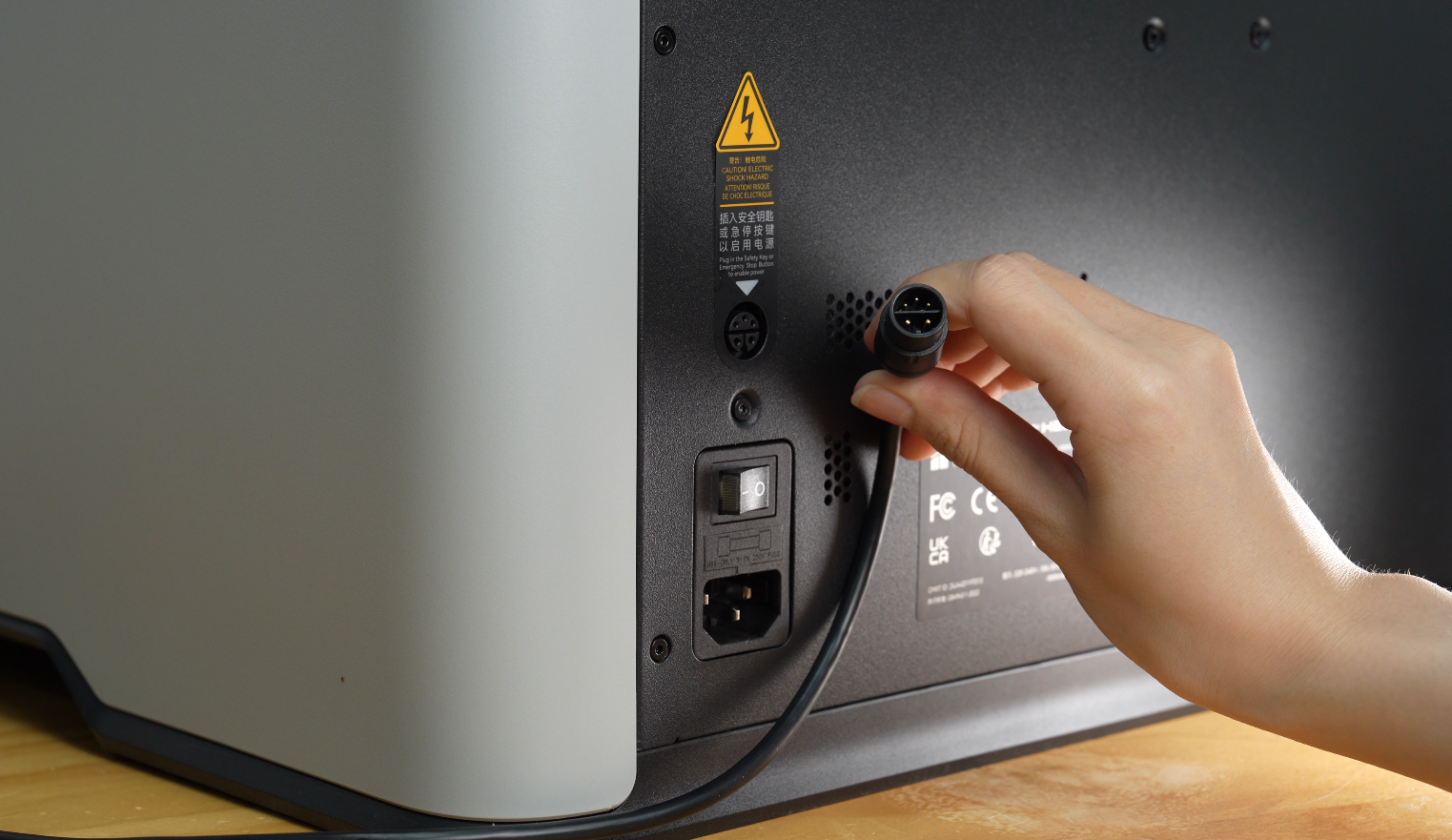

- 拔出打印机背面的安全钥匙，插入急停按键线缆。
¶ 激光模组开箱
- 打开激光模组；
.png)
- 取出说明书和备用窗口镜；
- 拉出左侧卡纸；
.png)
- 取出激光模组；
.png)
- 撕下激光模组保护套；
.png)
- 撕下表面透明贴纸。
.png)
¶ 安装激光模组
- 捏住工具头前盖的顶部边缘，拆下工具头前盖。
 |
 |
- 将激光模组对准工具头上的卡扣，从上方滑下，直至固定。
- 扣紧卡扣。
- 连接激光模组线缆和气管。
¶ 俯视摄像头初始化
- 确保热床上无任何异物遮挡，尤其是视觉识别用的校准标记；
- 从 HMS 页面或“设置-工具箱”进入俯视摄像头初始化。
¶ 安装激光垫板
- 将支撑条两端分别按压至激光垫板槽位中，听到“咔哒”声表明安装到位。每隔 4 个卡槽放一根支撑条。
- 将激光垫板放在热床上，确保激光垫板的两个识别标识与热床的限位块贴合。
¶ 放置顶部防护板
- 撕下顶部防护板保护膜；
- 放置顶部防护板。
¶ 激光模组初始化
- 将激光焦距标定卡纸放置在激光垫板后方中间位置，如下图所示。
- 从 HMS 页面或“设置-工具箱”进入激光模组初始化页面；
- 激光模组校准完成后，打开前门，取出激光焦距标定卡纸。
关于激光焦点标定的详细内容，请参考激光焦点标定介绍。
¶ 附录
- H2D 激光升级相关 FAQ，请参考激光升级套装 FAQ。
- 激光模组安装指南，请参考激光模组安装指南（以10W激光模组为例）。
