¶ 40w激光头维护方法
应定期使用刷子清理散热片和风扇上积累的烟尘，同时使用酒精和无纺布清洁激光器前端的火焰传感器及窗口镜表面。 在清洁传感器或者摄像头时，请沾少量的酒精，并在擦拭前将无纺布捏干一些，以防酒精渗入塑料外壳内部。
¶ 维护频次
H2D 可以基于任务类型和任务时长评估打印机的污染程度，并给出对应的清洁维护提醒（固件版本01.01.00.00及更新的版本）。请务必按照要求对激光模组进行维护清理，如果不按时清理，可能导致机器损坏并产生安全风险。
建议在每次激光任务后，使用刷子简单清理碎屑和外表面的灰尘。当打印机弹窗清洁维护提示时，需要拆下激光模块的上盖和外壳，清理风扇表面以及风扇下方的散热片灰尘，使用快拆工具拆卸气嘴，并擦拭窗口镜。
¶ 操作视频
¶ 相关页面
¶ 需要使用的工具
-
H2.0/H2.5内六角扳手
-
无纺布
-
刷子
-
吹气球
-
液体清洁剂
-
气嘴拆卸工具（打印机内置模型）

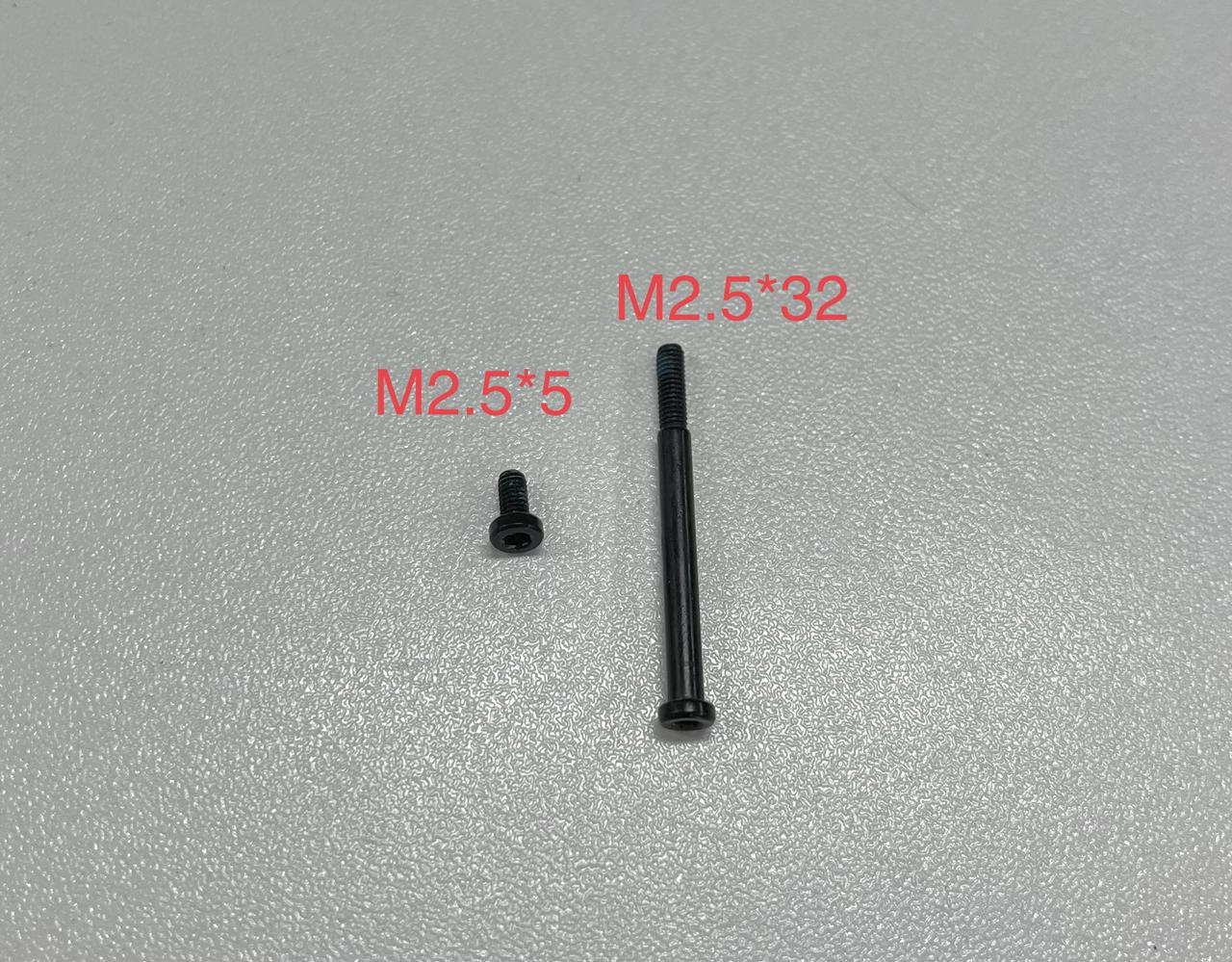

¶ 螺丝型号
-
M2.5x5 * 8
-
M2.5x32 * 4
¶ 维护步骤
¶ 步骤1. 清理激光模组的上盖外侧
使用刷子清理上盖灰尘。若激光模组的四周也有较多灰尘，可以先使用沾了酒精的无纺布擦拭。这一操作也会包含在后续的清理步骤中。
 |
 |
¶ 步骤2. 移除激光模组上盖
移除上盖正面和侧面的6颗螺丝（两颗长螺丝 M2.5x32，4 颗短螺丝 M2.5x5），然后取下上盖。
 |
 |
 |
¶ 步骤3. 清理风扇
使用刷子清理风扇上的灰尘，清理风扇时请边旋转风扇边清理，确保每片扇叶上的灰尘都已清理干净。在清理大块灰尘后，可以用酒精清洁刷子，维持良好的清洁效果。
 |
 |
¶ 步骤4. 清理激光模组上盖
对取下的激光模组上盖再次进行清理，将上盖缝隙中残留的灰尘清理干净；然后翻转上盖，清理内侧灰尘。
 |
 |
¶ 步骤5. 移除激光模组外壳

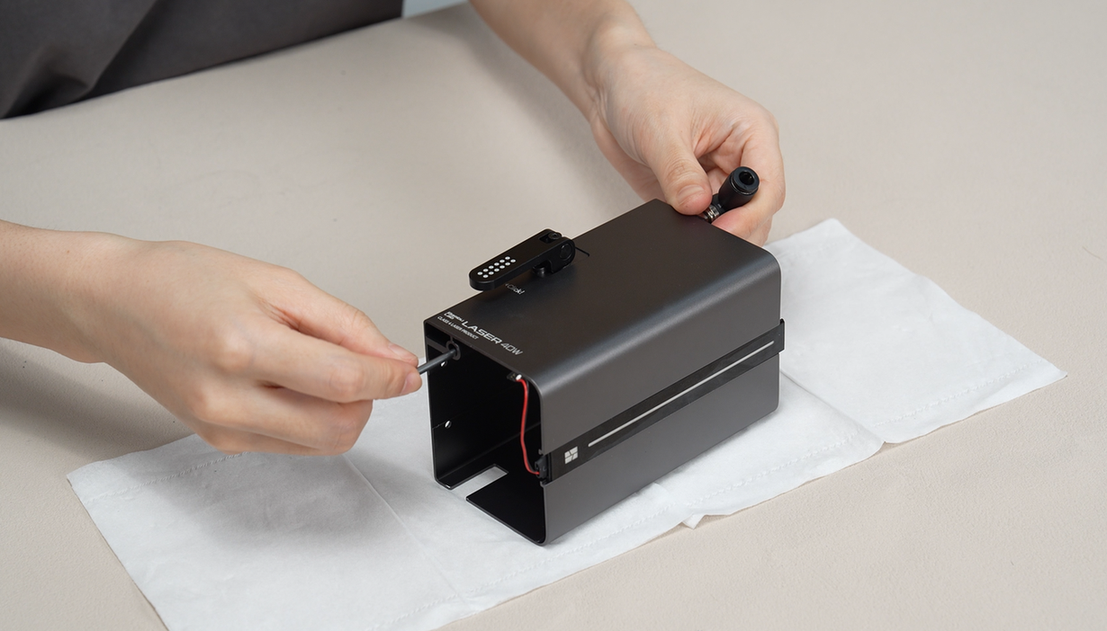

拧下激光模组侧面的4颗螺丝（M2.5x5），将连接线根部的卡扣从外壳上移除。
 |
 |
 |
将激光模组外壳向外轻轻推出一小段距离，防止拆坏插头。露出第一个线缆接头后，捏住根部，向上拔断开这根线缆。
 |
 |
对于部分版本的激光模组，此处线缆接头是通过打胶固定的，拆除时需要用手握住插头的根部往上抬，以解锁插头，请勿在水平方向上用力，以免损坏插头。拆除后可以将插头上的胶移除，方便后续安装。
还有一部分版本的激光模组，此处线缆接头没有打胶，拆除的方法是相同的。
断开线缆接头后，即可成功移除激光模组外壳。
 |
 |
¶ 步骤6. 移除气管接头
使用H2.5内六角扳手从气管接头在外壳另一端对应处的孔洞中伸入，对准气管接头后，扶住气管接头，转动扳手将气管接头拧下。
 |
 |
 |
 |
¶ 步骤7. 清理激光模组外壳
使用刷子清理外壳的4面内壁，扫除表面的灰尘。
然后在刷子上喷涂酒精，并用无纺布将刷子擦拭干净。使用清洁后的刷子再次清理外壳的4面内壁。
 |
 |
 |
 |
最后在无纺布上喷涂酒精，用手或镊子将无纺布塞入外壳中擦拭，将外壳的4面内壁完全清理干净。
¶ 步骤8. 清理气管接头（可选）
气管接头一般不易堵灰，如没有感觉到接头堵塞则可以跳过此清洁步骤。
在刷子或无纺布上喷涂酒精，将气管接头表面和孔洞内清理干净。
 |
 |
然后使用H2.5内六角扳手重新装回气管接头。
¶ 步骤9. 清理风扇内侧

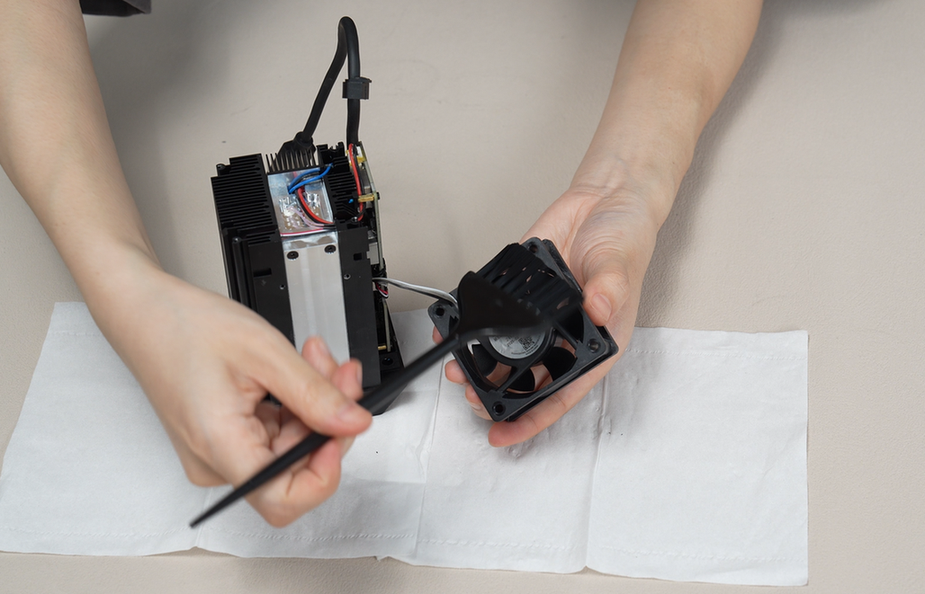

拧下风扇上的两颗固定螺丝（M2.5x32），将风扇翻转。
 |
 |

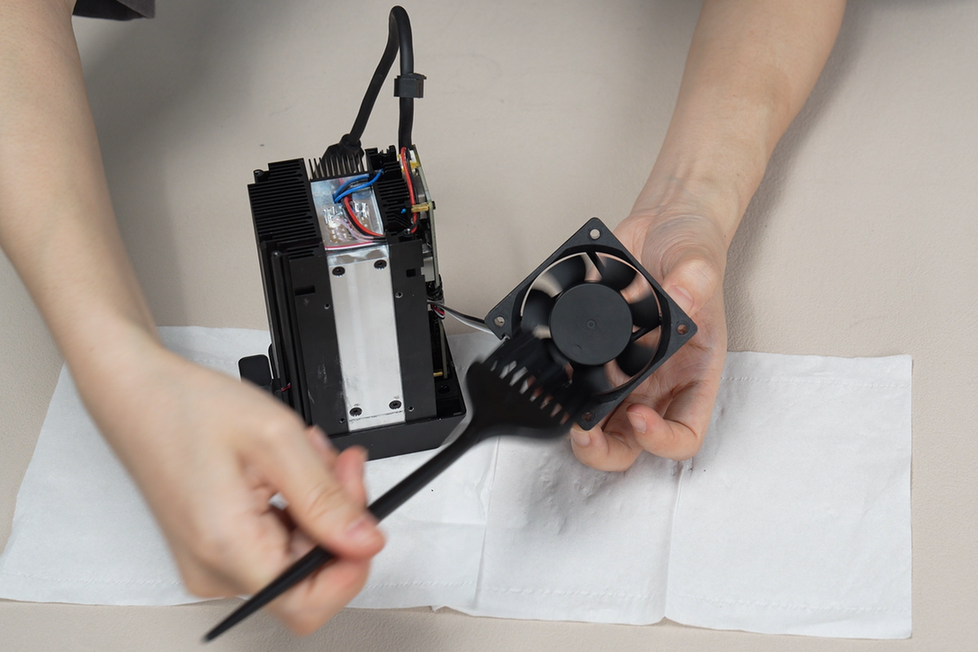

用刷子清理风扇背面的灰尘，然后将内部翅片表面上的灰尘也清理干净。
 |
 |
¶ 步骤10. 清理激光模组散热翅片
使用刷子清理散热翅片表面上的灰尘，然后使用吹气球将散热片内部的灰尘吹出。
 |
 |
 |
 |
 |
清理完毕后，重新将风扇2颗长螺丝（MG2.5x32）拧入靠近电路板一面的2个螺丝孔中固定风扇。
 |
 |
¶ 步骤11. 安装激光模组外壳
在安装外壳前，请先将外壳内的线缆拨到外面，防止被激光模组压住。将连接线穿过外壳，压平激光模组上的连接线缆，防止线缆在安装过程中卡住。
 |
 |
然后将外壳沿着导轨推入一段距离，直到第一个插头之前。确保插头金属面朝上，重新将线缆压回插头中，并用手压平线缆，就可以将外壳完全装回。
 |
 |
 |
然后拧入外壳侧面的4颗固定螺丝（M2.5x5）。
¶ 步骤12. 安装激光模组上盖
重新将连接线上的卡扣扣回外壁，用手压住卡扣防止连接线晃动。然后将气管接头转动到外侧，这样不会影响到上盖的安装，然后将上盖沿着两侧的滑槽推入，最后压紧上盖。
 |
 |
 |
 |
先拧入上盖侧面的2颗短螺丝（M2.5x5）。
然后在顶部靠近气嘴一侧（圈出的红色位置）螺丝孔拧入同规格的2颗短螺丝，远离气嘴一侧（圈出的绿色位置）螺丝孔拧入2颗长螺丝（M2.5x32）
 |
 |
¶ 步骤13. 清理激光模组表面
经过一系列清理维护工作后，激光模组的表面可能会再次沾上灰尘。请使用喷涂了酒精的无纺布擦拭激光模组的表面。
 |
 |
 |
¶ 步骤14. 清理火焰/温度传感器和气嘴
先使用吹气球初步吹出聚风罩内部的灰尘，然后使用刷子进行进一步清理，扫除灰尘。最后使用喷涂了酒精的无纺布仔细擦拭火焰/温度传感器和气嘴，将灰尘清理干净。
 |
 |
 |
¶ 步骤15. 清理窗口镜
使用气嘴拆卸工具逆时针将气嘴拆下，露出内部的窗口镜。
此步骤使用的气嘴拆卸工具可以直接从打印机内置模型文件中打印。
 |
 |
使用无纺布擦拭窗口镜，确保镜头上没有任何灰尘。清理完毕后，使用气嘴拆卸工具将气嘴顺时针拧入。
 |
 |
¶ 步骤16. 清理测高激光器
最后，使用无纺布清洁测高激光器。
 |
 |
¶ 附录
在上述维护过程中，建议使用少量酒精（75%的乙醇或70%的异丙醇）和无纺布擦拭摄像头、金属和塑料等表面。对于特殊部位，如上盖、风扇叶片和散热片，建议使用毛刷进行清理。
使用液体清洁剂后，请适当拧干无纺布再进行清理。同时，强烈建议您增加清洁频率，以防油污结块，难以去除。
如果污染严重，可以使用威猛先生等油污清洁剂进行深层清洁。
