2004 升降电机组件是由升降电机和升降电机减速箱组成,可用于完成左热端的升降。
![]() |
![]() |
2004 升降电机组件的备件包含如下:
2004 升降电机组件(升降电机和升降电机减速箱预装在一起)* 1
升降电机盖(如无损坏无需更换) * 1
摆杆 * 1
石墨垫片 * 1
M2.5x5 - 用于固定升降电机减速箱 * 3
BT2x5 - 用于固定升降电机 * 2
升降电机异常
升降电机减速箱异常
新的部件冷却风扇
H2.0 内六角扳手
H1.5 内六角扳手
更换 H2D 升降电机组件所涉及的螺丝规格及数量(建议妥善保管拆下的螺丝,避免丢失):
螺丝规格 | 用途 | 位置示意图 | 螺丝数量 |
---|---|---|---|

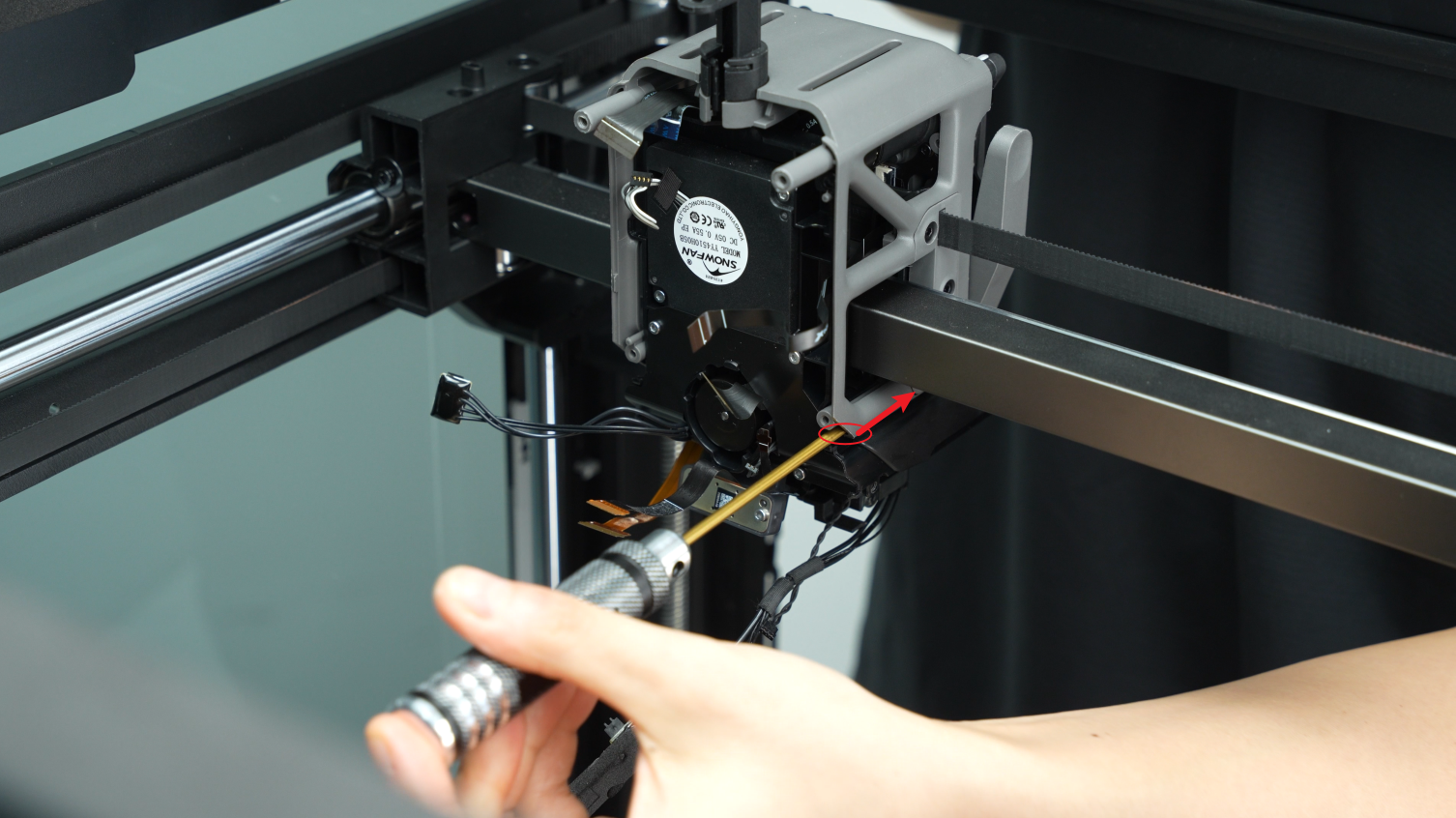

BT3x8 | 用于固定部件冷却风扇风道 | ![]() ![]() ![]() |
4 |

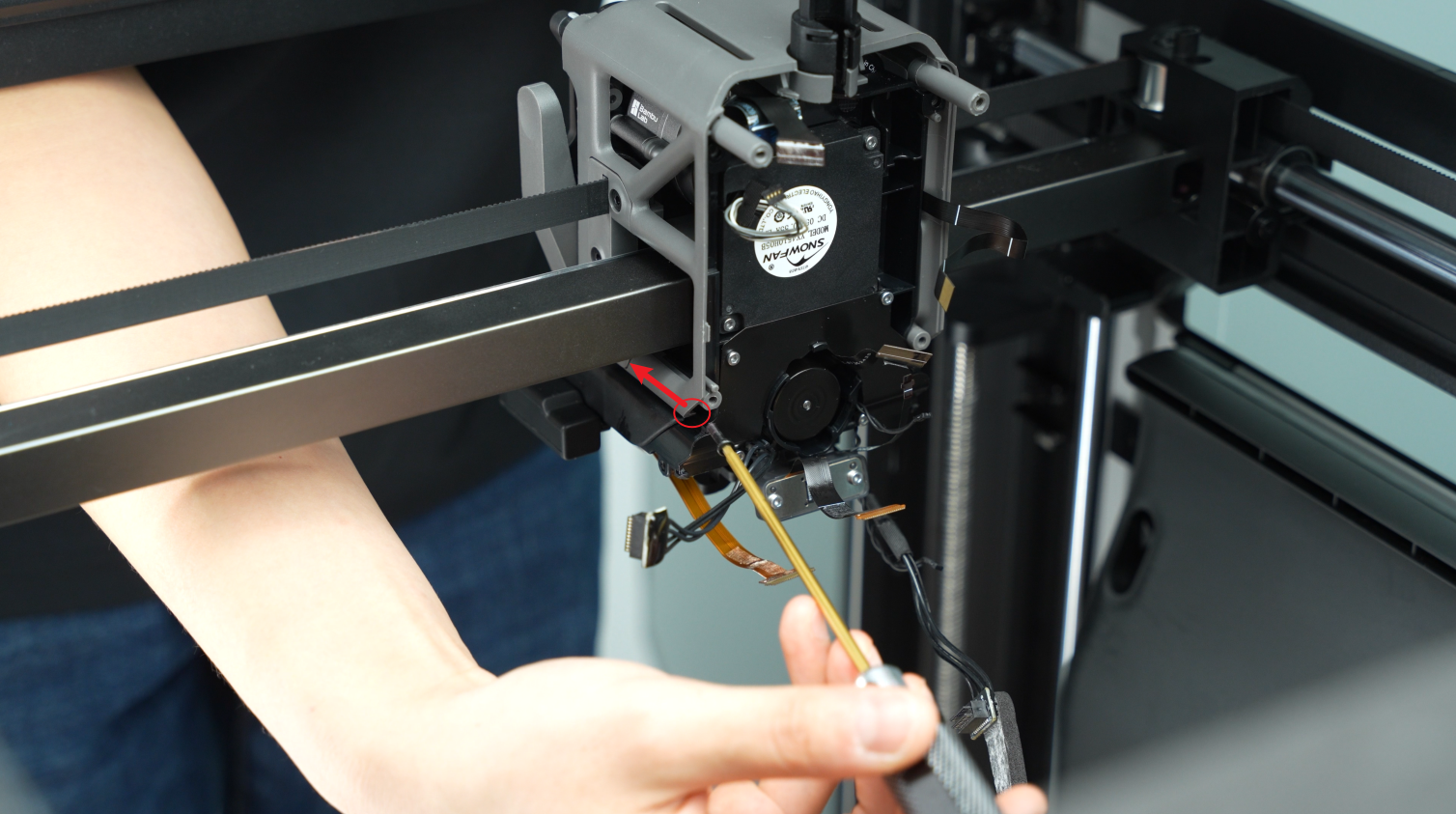

BT3x20 | 用于固定部件冷却风扇 | ![]() |
2 |
BT2.6x8 | 用于固定部件冷却风扇 | ![]() ![]() |
2 |
用于固定 TH 板 | ![]() |
2 | |
M1.6x4 | 用于固定挤出接口板 | ![]() |
2 |
M2.5x8 | 用于固定热端风扇 | ![]() ![]() |
2 |
BT2x5 | 用于固定喷嘴摄像头 | ![]() |
2 |
M2.5x5 | 用于固定升降电机减速箱 | ![]() |
3 |
M2.5x2 | 用于固定堵嘴磁铁支架 | ![]() |
2 |

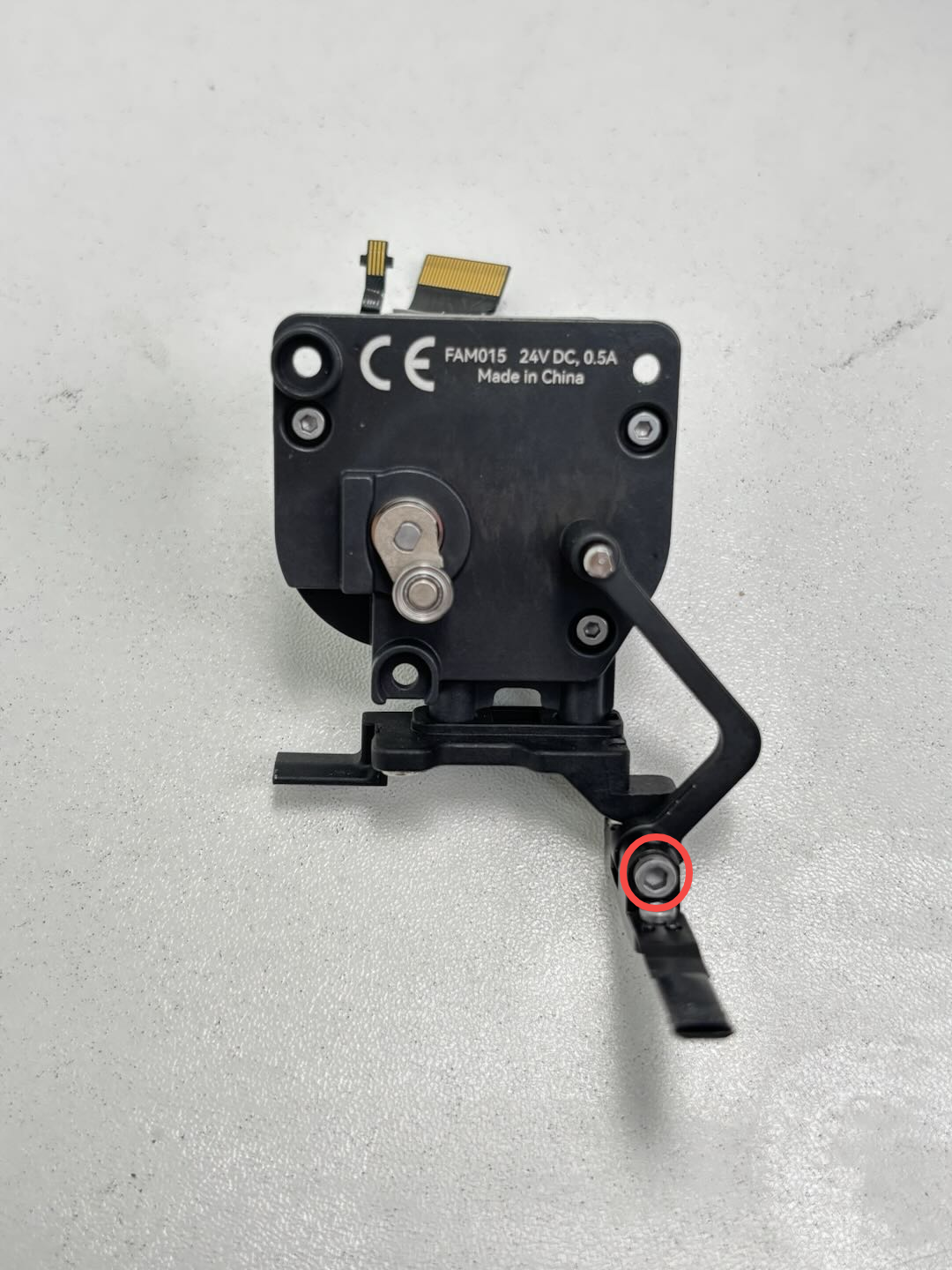

M2.5x8x3 | 用于固定堵嘴组件 | ![]() |
1 |
重要提醒 !
在对打印机及其电子设备(包括工具头线缆)进行任何维护工作之前,请关闭打印机电源并断开电源连接,以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时,请先确认热端和热床的温度,避免在高温状态下操作,如果必须在高温状态下操作,请佩戴好隔热手套,以确保安全有效地执行维护工作。
如果您对本指南有任何疑问,请联系在线技术支持(服务时间 9:00-21:00),我们将及时回复并为您提供所需的帮助。
由于移除 2004 升降电机组件需要先将热端风扇移除,因此,您可以先参考这篇 Wiki 来移除热端风扇及其支架:

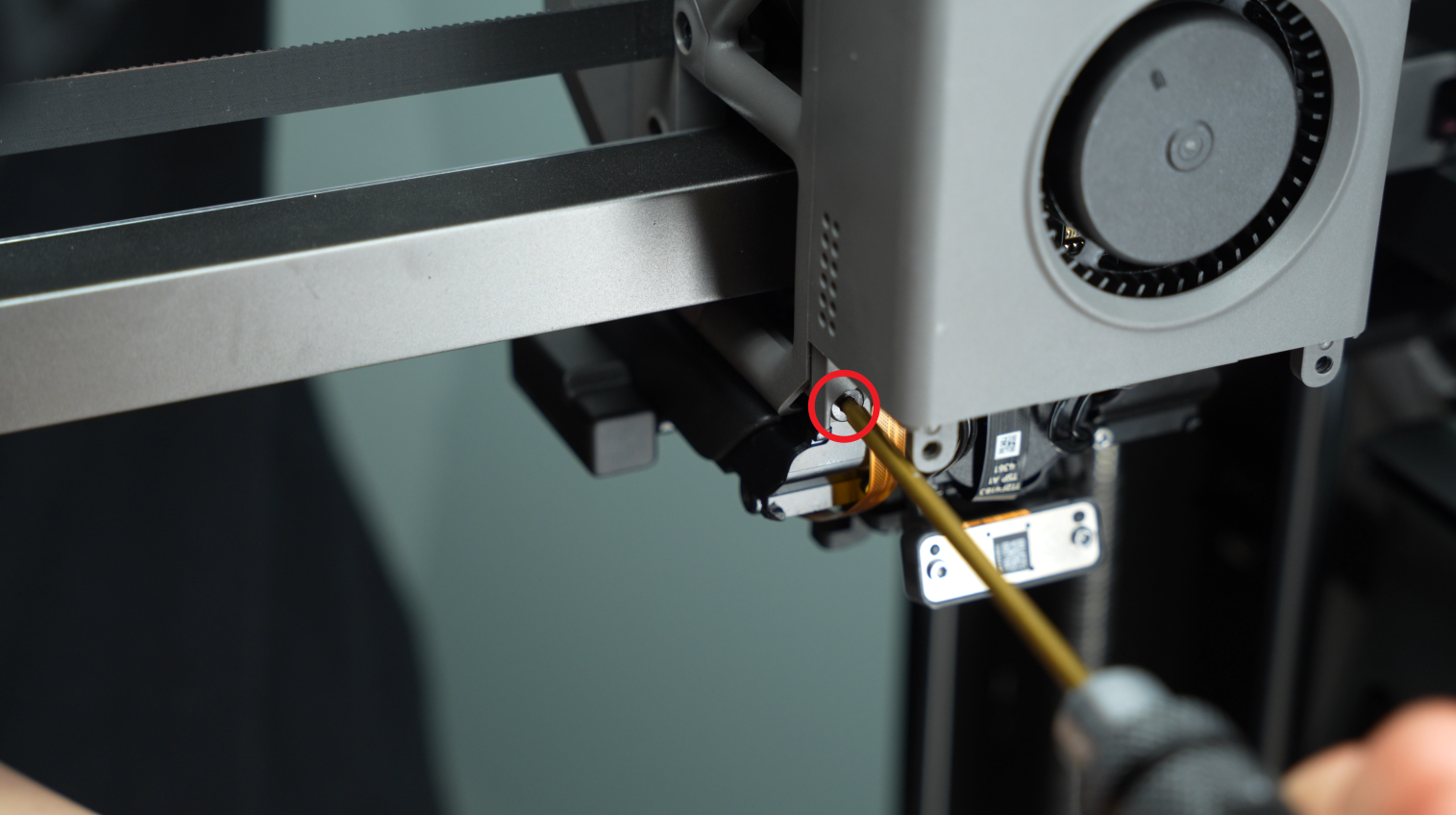

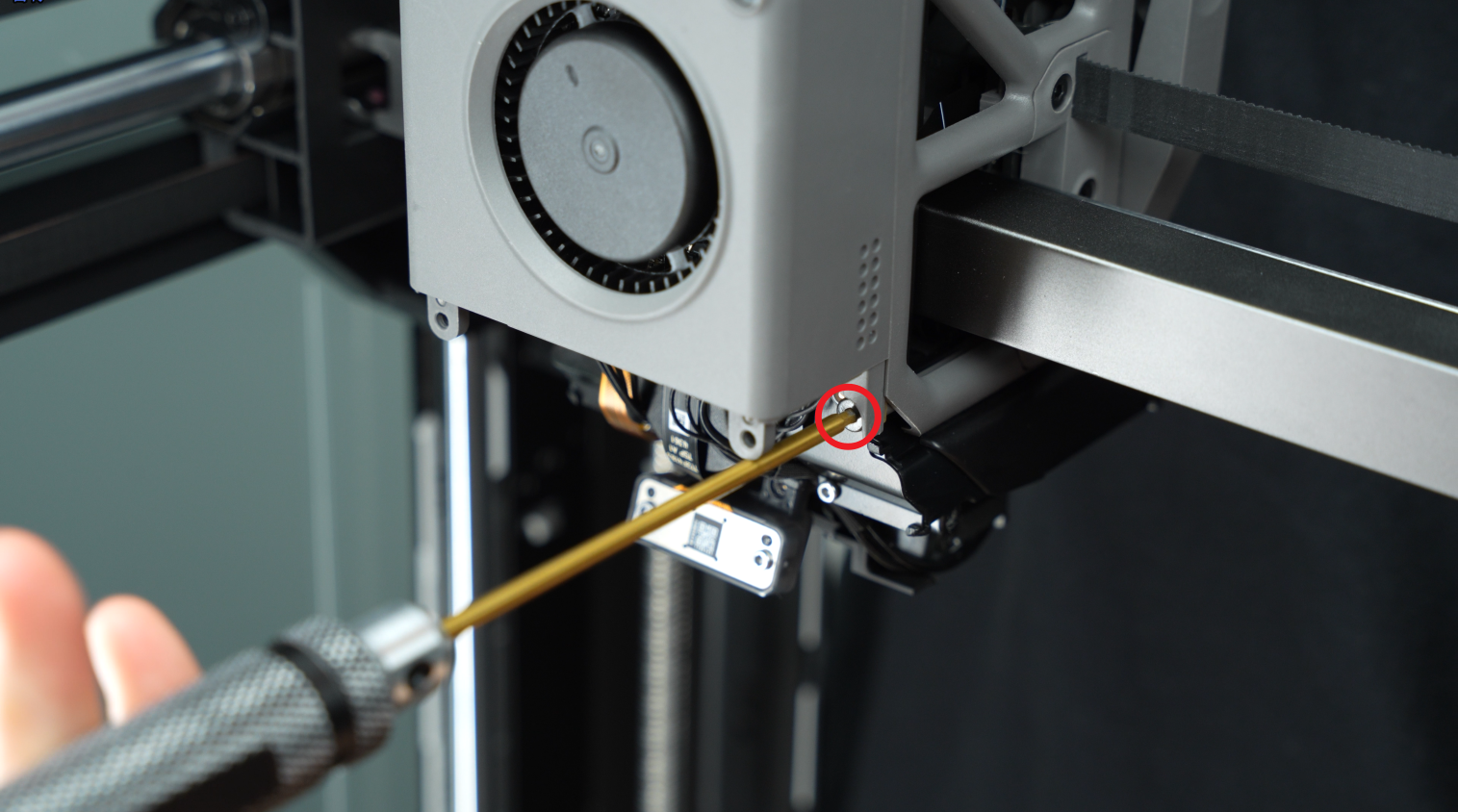

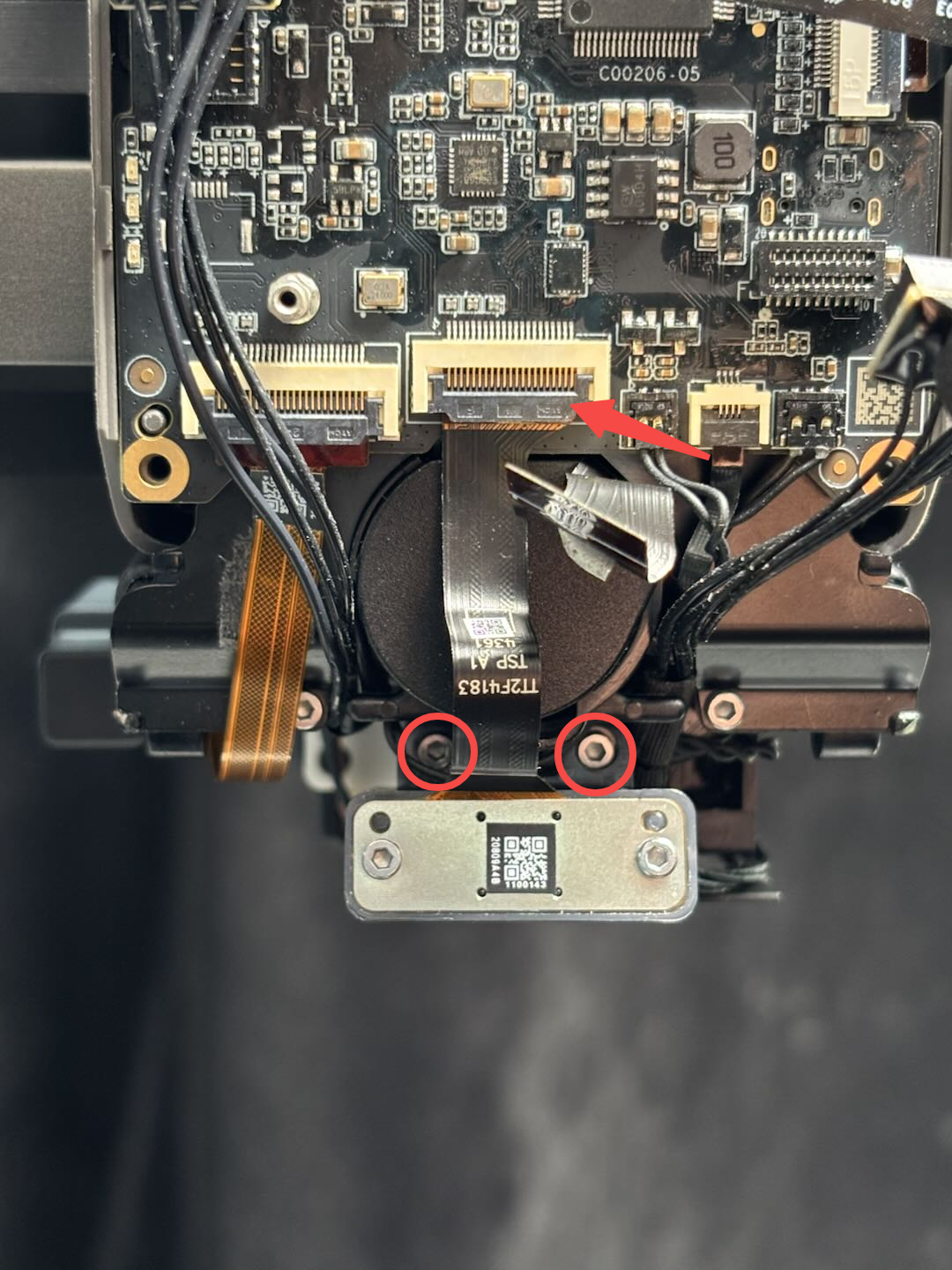

由于 2004 升降电机组件有一颗螺丝被挡在喷嘴摄像头后面,您可以先使用 H1.5 内六角扳手移除两颗喷嘴摄像头固定螺丝,将喷嘴摄像头取下。

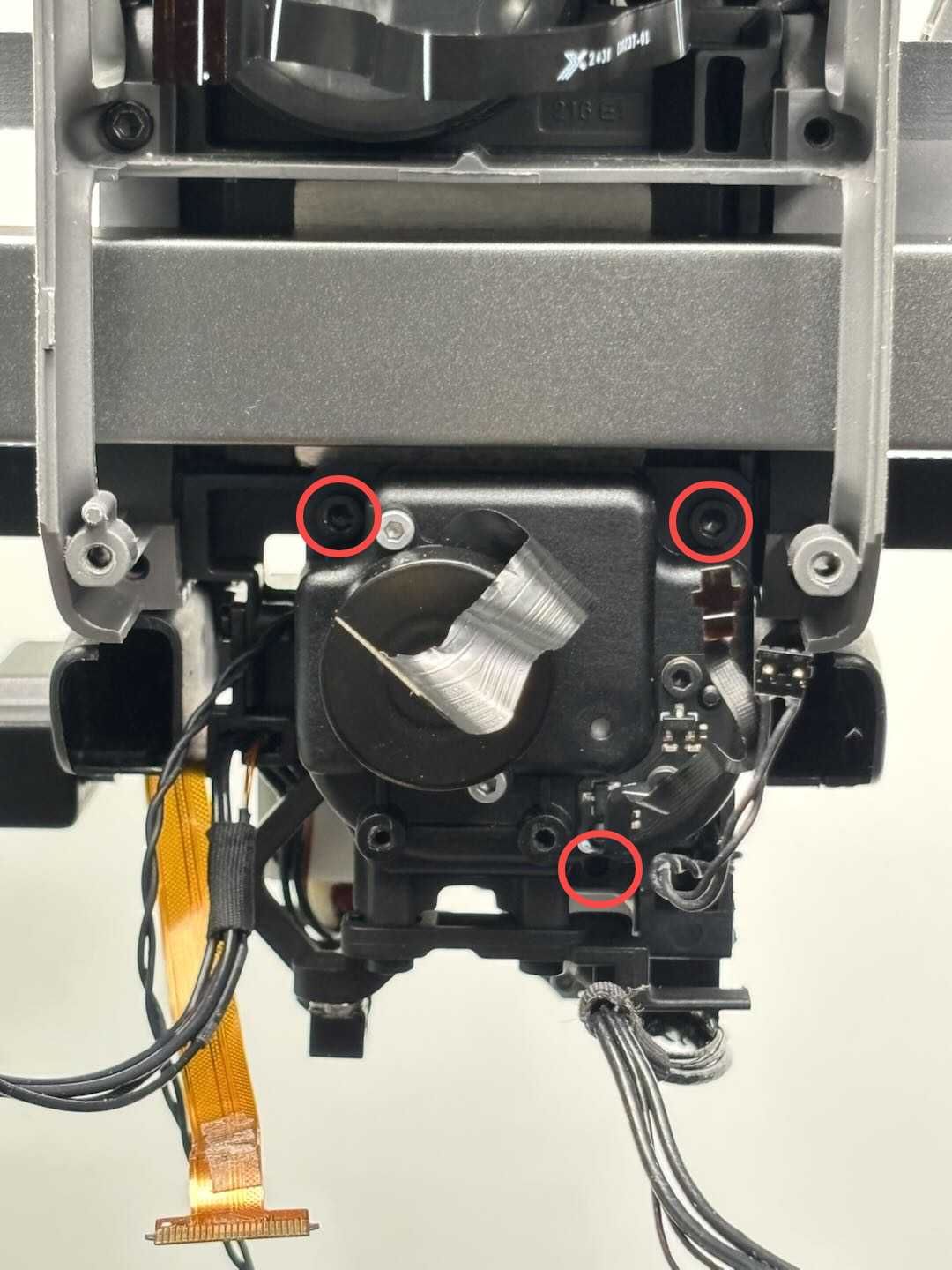

您可以使用 H2.0 内六角扳手移除三颗升降电机减速箱固定螺丝,然后将升降电机组件从工具头上取下。当您移除最后一颗螺丝时,请用手扶着升降电机组件,避免升降电机组件掉落。

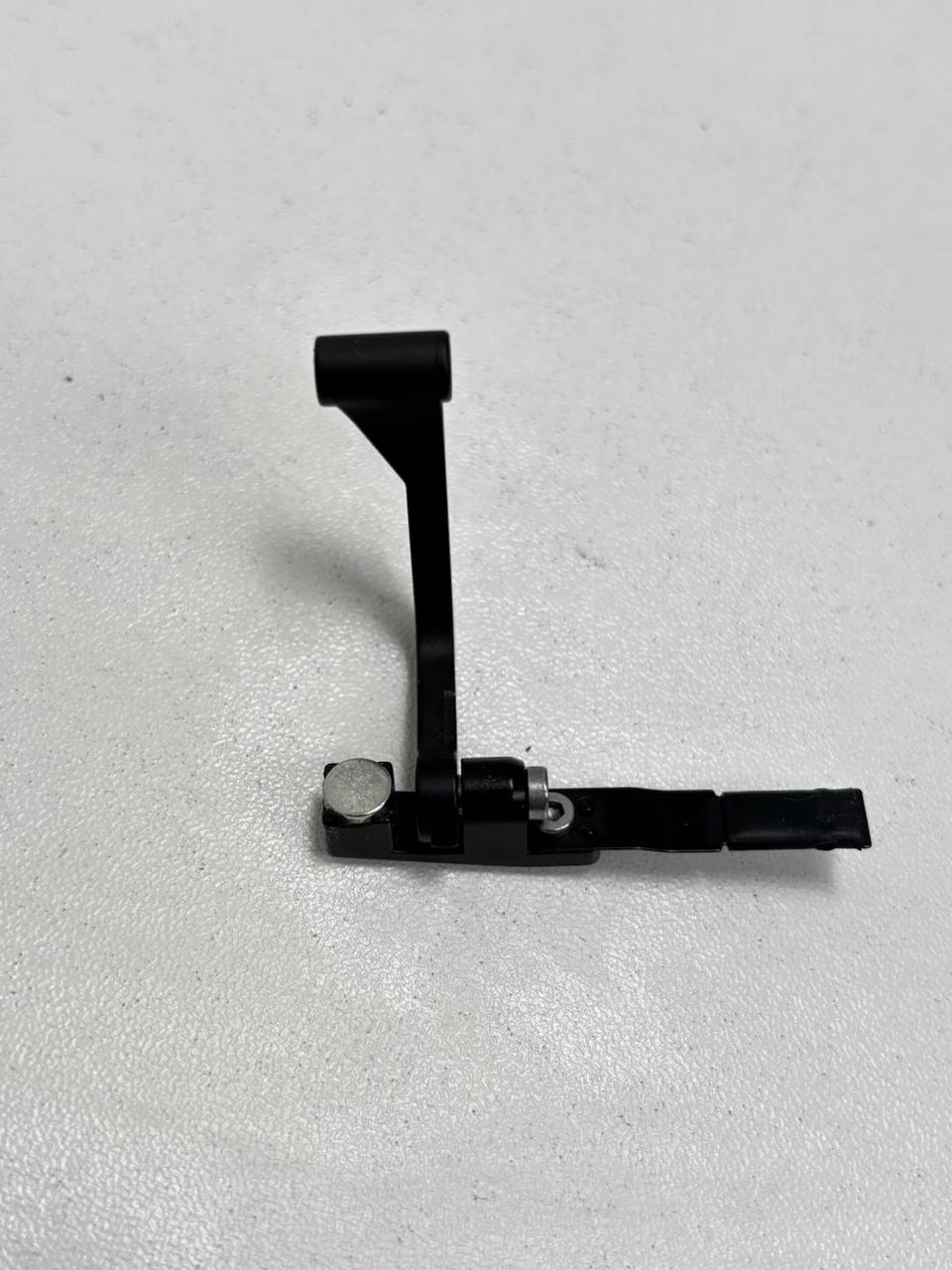

由于堵嘴磁铁支架和堵嘴组件是安装在升降电机组件上,升降电机组件不包含堵嘴磁铁支架和堵嘴组件,因此您需要将旧的移除,然后安装至新的升降电机组件上。您可以使用 H2.0 内六角扳手移除一颗堵嘴组件固定螺丝,将堵嘴组件取下,使用 H2.0 内六角扳手移除两颗堵嘴磁铁支架固定螺丝,将堵嘴磁铁支架取下。
![]() |
![]() |

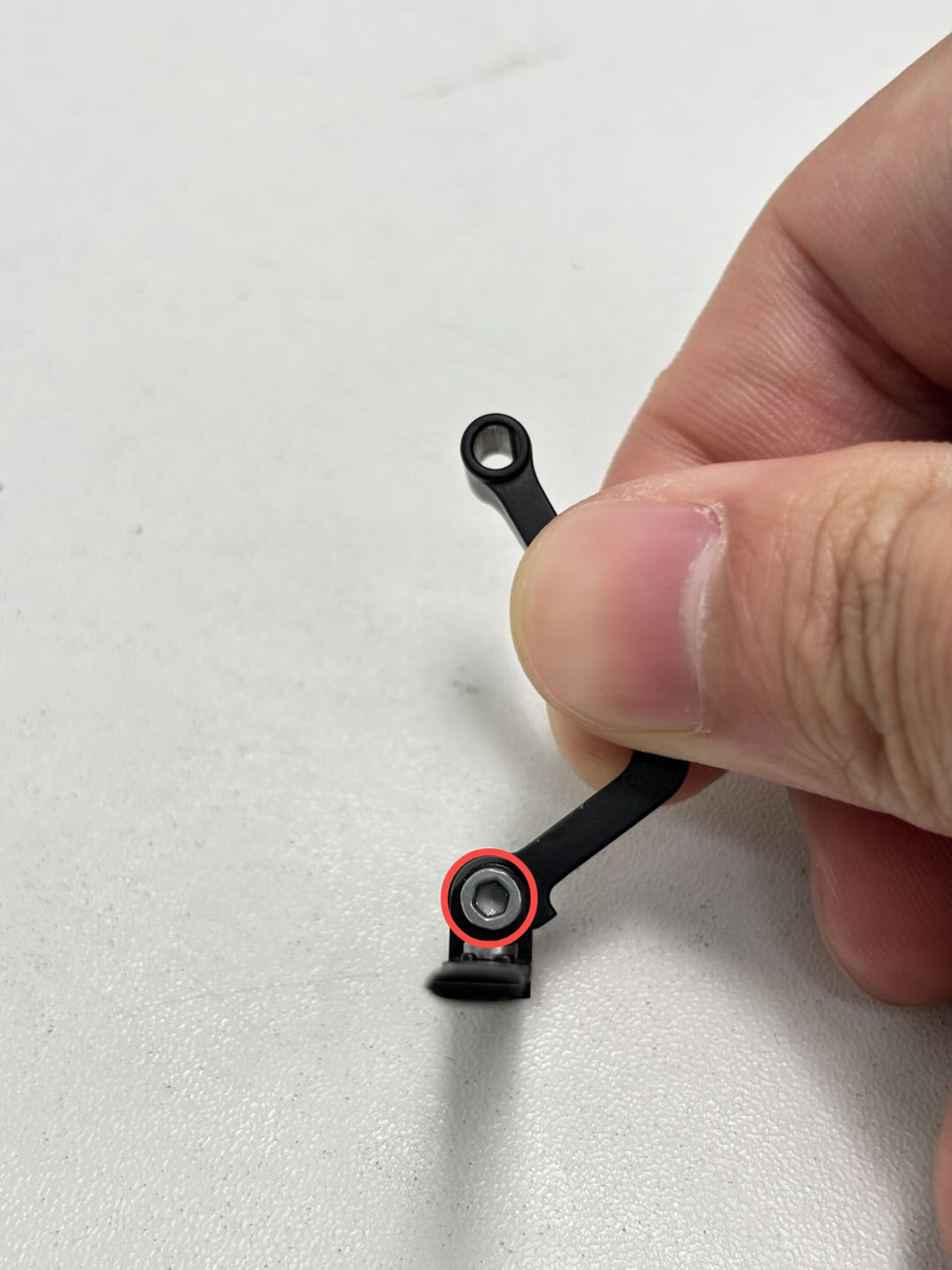

将原有的堵嘴组件与摆杆连接(请参考下图安装),使用 H.20 内六角扳手拧紧一颗固定螺丝,
![]() |
![]() |

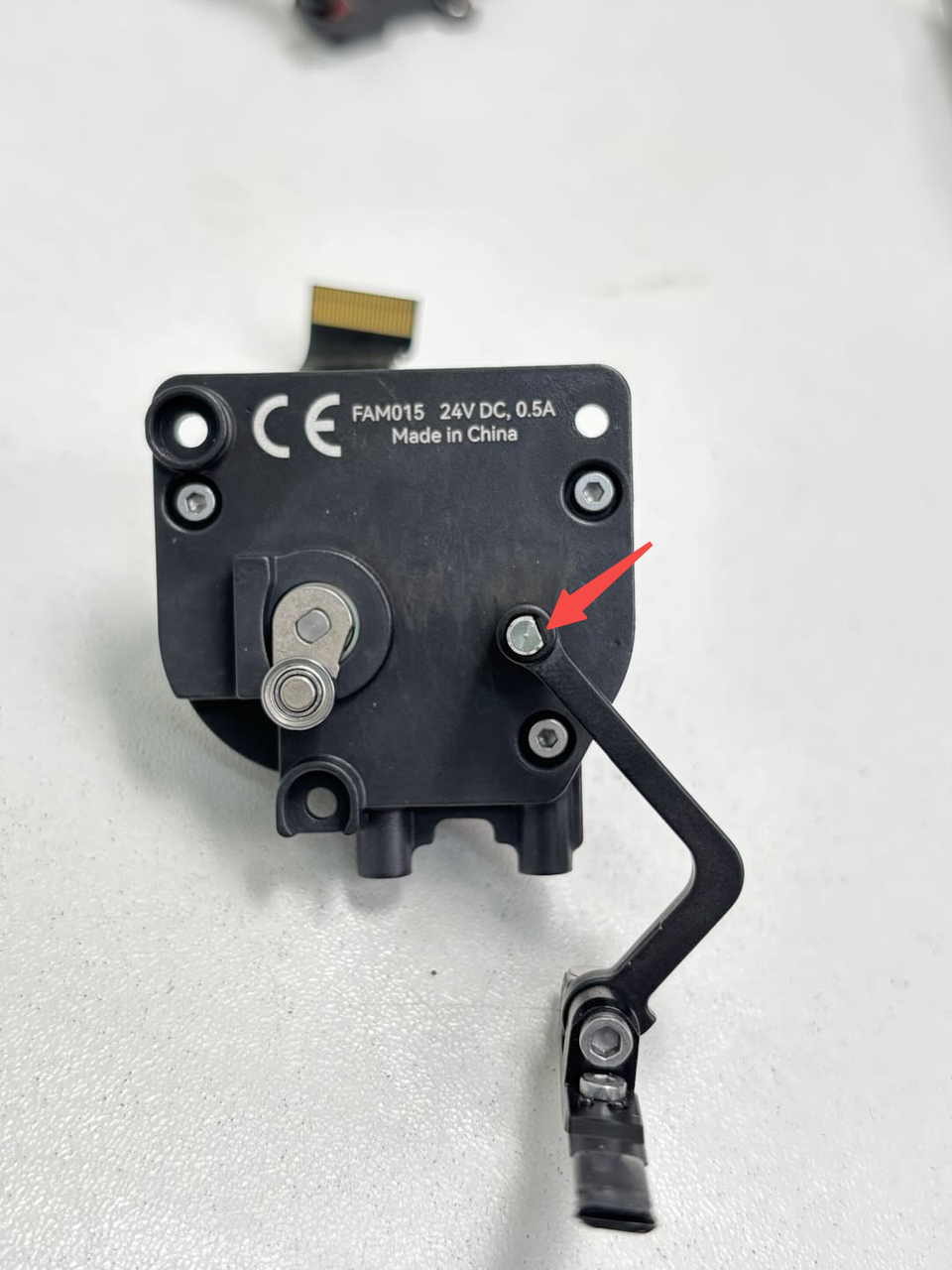

将石墨垫片装入升降电机轴承上,再将摆杆的平面与轴承的平面对准,将摆杆装入升降电机组件上。最后将堵嘴磁铁支架的螺丝孔位对准升降电机组件,使用 H2.0 内六角扳手拧紧两颗固定螺丝。
![]() |
![]() |
![]() |

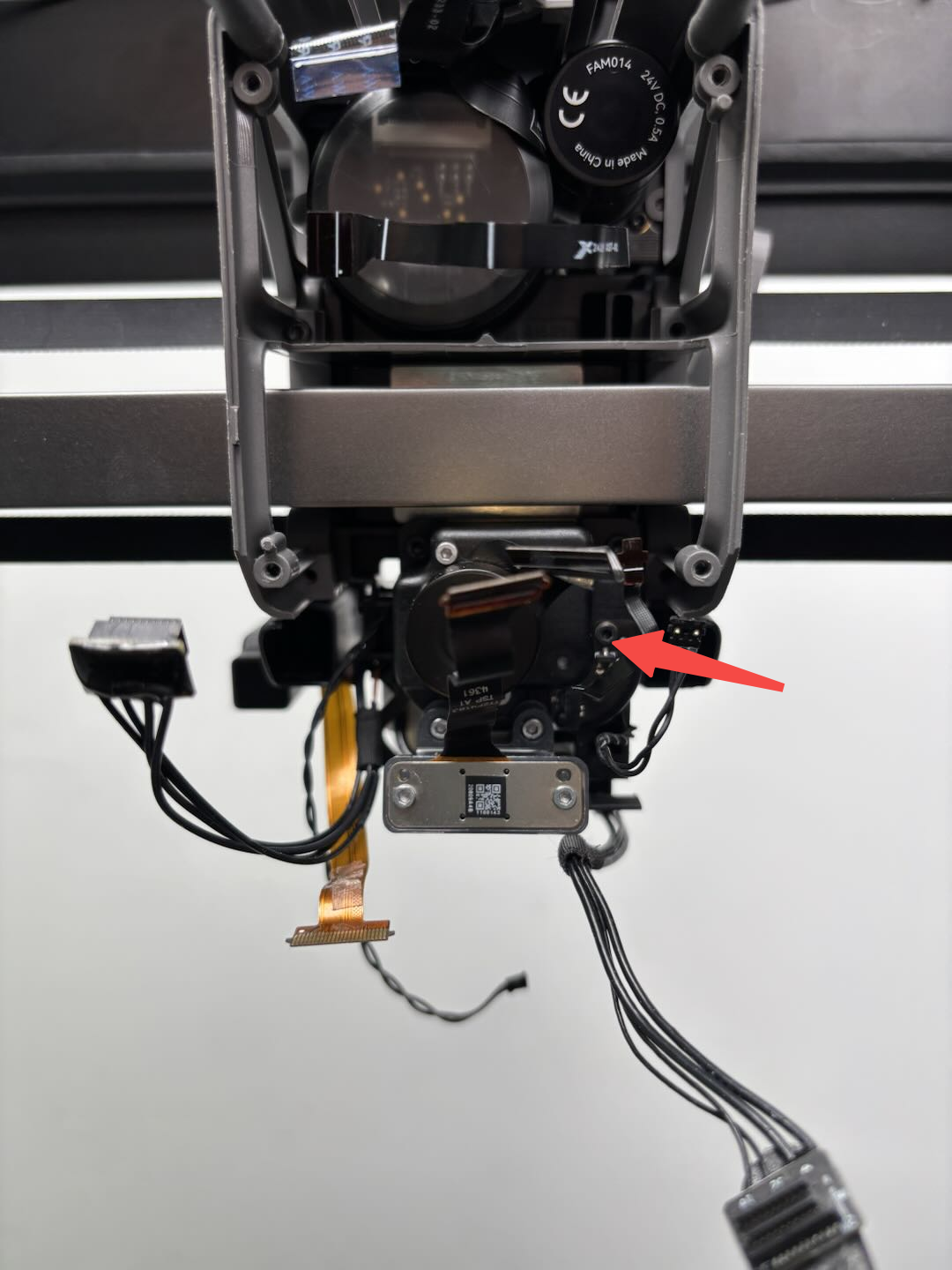

将升降电机组件的两个轴承对准工具头上对应的孔位。请注意,左侧的轴承是卡在升降滑块中,当升降滑块处于底部时,左侧轴承也应位于下方,如下图所示。如果不处于对应的位置,则无法将升降电机组件安装进去,您可以通过波动摆杆来调整位置。
以下图为例,您可以先摆动摆杆,将堵嘴组件与堵嘴磁铁磁铁支架右侧的磁铁吸附在一起(方框位置处),此时对应升降滑块处于底部。然后将升降电机组件上的两个轴承对准工具头上的位置,装入后使用 H2.0 内六角扳手拧紧三颗固定螺丝。
![]() |
![]() |
![]() |
将喷嘴摄像头对准升降电机组件上的螺丝孔位,使用 H1.5 内六角扳手拧紧两颗固定螺丝。
您可以参考这篇 Wiki 来安装热端风扇及其支架:
连接电源并打开打印机,在屏幕操作切换热端,检查热端是否可以正常切换。
我们希望本指南能为您提供有用的信息,帮助您解决问题。
如果本指南未解决您的问题,请联系在线技术支持(服务时间 9:00-21:00),我们随时准备为您解答疑问并提供帮助。
如果您对本篇 Wiki 有任何建议或反馈,欢迎在评论区留言,感谢您的支持与关注!
