¶ 左右涡流线圈
左涡流线圈安装在升降滑块的后面，右涡流线圈安装在右热端的顶部。
左涡流线圈的备件包含如下：
-
左涡流线圈 * 1
-
BT2x6 螺丝 - 用于固定左涡流线圈 * 1
右涡流线圈的备件包含如下：
-
右涡流线圈 * 1
-
BT2x5 螺丝 - 用于固定挤出霍尔转接板排线 * 2
-
M2x5 螺丝 - 用于固定右涡流线圈 * 2
¶ 何时更换
-
涡流线圈损坏；
-
经 Bambu Lab 官方技术支持确认需要更换涡流线圈。
¶ 所需的工具和材料
-
新的左/右涡流线圈（请根据需要更换对应的涡流线圈）
-
H2.0 内六角扳手
-
H1.5 内六角扳手
更换 H2D 左涡流线圈所涉及的螺丝规格及数量（建议妥善保管拆下的螺丝，避免丢失）：
| 螺丝规格 | 螺丝图片 | 用途 | 位置示意图 | 螺丝数量 | |
|---|---|---|---|---|---|
| BT3x8 | 用于固定部件冷却风扇风道 |    |
4 | ||
| BT3x20 | 用于固定部件冷却风扇 |  |
2 | ||
| BT2.6x8 | 用于固定部件冷却风扇 |   |
2 | ||
| M1.6x4 | 用于固定挤出接口板 |  |
2 | ||
| M2x5 | 用于固定热端风扇左风道 |  |
1 | ||
| M2.5x2 | 用于固定堵嘴磁铁支架 |  |
2 | ||
| BT2x6 | 用于固定左涡流线圈 |  |
1 |
更换 H2D 右涡流线圈所涉及的螺丝规格及数量（建议妥善保管拆下的螺丝，避免丢失）：
| 螺丝规格 | 螺丝图片 | 用途 | 位置示意图 | 螺丝数量 | |
|---|---|---|---|---|---|
| BT3x8 | 用于固定部件冷却风扇风道 |    |
4 | ||
| BT3x20 | 用于固定部件冷却风扇 |  |
2 | ||
| BT2.6x8 | 用于固定部件冷却风扇 |   |
2 | ||
| M1.6x4 | 用于固定挤出接口板 |  |
2 | ||
| MG2.5x19x5 | 用于固定右切刀 |  |
1 | ||
| M2.5x7 | 用于固定挤出机前盖导向（红色圆圈） |  |
3 | ||
| BT2x6 | 用于固定挤出机前盖导向（绿色方块） |  |
1 |
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击此处联系在线技术支持 （服务时间 9:00-21:00），我们将及时回复并为您提供所需的帮助。
¶ 更换左涡流线圈
¶ 移除左涡流线圈
¶ 步骤 1：移除左热端和热端风扇左风道
您可以先确认堵嘴组件是否位于右热端的底部，如果堵嘴组件位于左热端底部，在移除热端的时候会有干涉，可能导致堵嘴弹片弯曲。您可以手动波动摆杆，将堵嘴组件拨动至右侧，请确保堵嘴组件尾部和堵嘴磁铁支架右侧的磁铁吸附在一起，以确保拨动到位。
取下热端硅胶套，解开卡扣，将左热端取下。使用 H2.0 内六角扳手移除一颗热端风扇左风道固定螺丝（M2x5），将左风道取出。
 |
 |
¶ 步骤 2：移除挤出接口板
为便于后续断开左涡流线圈连接线，您可以参考这篇 Wiki 来移除挤出接口板：
¶ 步骤 3：移除堵嘴磁铁支架
为便于后续操作，您可以先将堵嘴磁铁支架移除。使用 H2.0 内六角扳手移除两颗堵嘴磁铁支架固定螺丝（M2.5x2），然后将堵嘴磁铁支架取下即可。
¶ 步骤 4：移除左涡流线圈
将左涡流线圈接口的胶布撕下， 沿着插头所在的平面将插头推出。
左涡流线圈线缆卡在热端风扇的线槽中，您需要先将线缆从右侧的线槽中取出，然后再将线缆从工具头上抽出。右侧有一大一小两个线槽，其中下面的箭头处的大理线槽，用于收纳左热端加热组件线缆，上面箭头的小理线槽用于整理左涡流线圈插头、右涡流线圈插头和升降霍尔插头线缆。
您可以先将左热端加热组件连接线从大线槽中取出，然后再将左涡流线圈连接线从小线槽中取出。
 |
 |
使用 H2.0 内六角扳手移除一颗固定螺丝（BT2x6），除了使用螺丝固定外，使用胶水加固左涡流线圈，您可以在移除螺丝后，稍微用力将左涡流线圈取下。
¶ 安装左涡流线圈
¶ 步骤 1：安装左涡流线圈
由于在工具头上残留的胶水会影响左涡流线圈的安装精度，您可以先试用铲刀去除残留的胶水（胶水颜色为绿色）。
将新的左涡流线圈插入工具头，然后使用 H2.0 内六角扳手将螺丝拧入，不需要将螺丝完全拧紧。您可以将提前准备的 A4 纸对折；
左涡流线圈和升降滑块之间的距离约为 0.2mm，A4 纸对折后的厚度约为 0.2mm。
 |
 |
 |

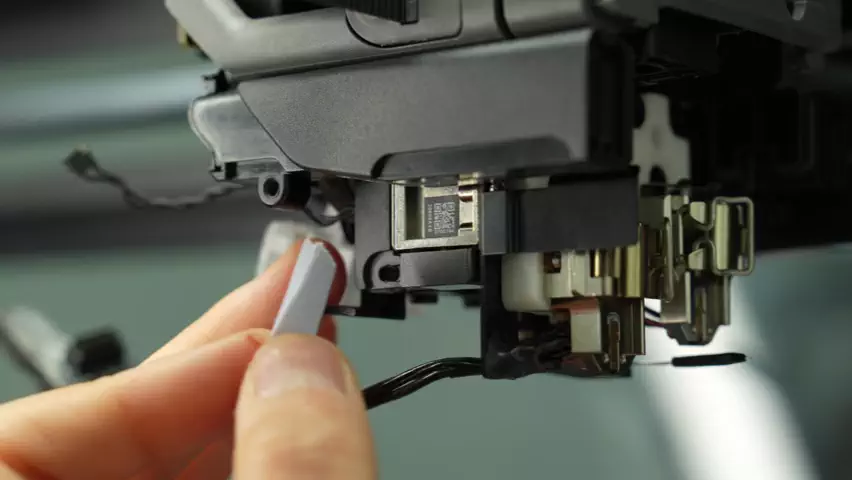

然后将 A4 纸插入左涡流线圈和升降滑块之间，用手将左涡流线圈按住，用手拉动 A4 纸，检查 A4 纸是否刚好可以滑动（存在一点阻力，但比较容易取出）。如果可以刚好滑动，再使用 H2.0 内六角扳手将固定螺丝拧紧。
再拧紧螺丝的过程中按住左涡流线圈的手请保持稳定，避免位置发生变化。当螺丝拧紧后，将 A4 纸拔出后。
 |
 |

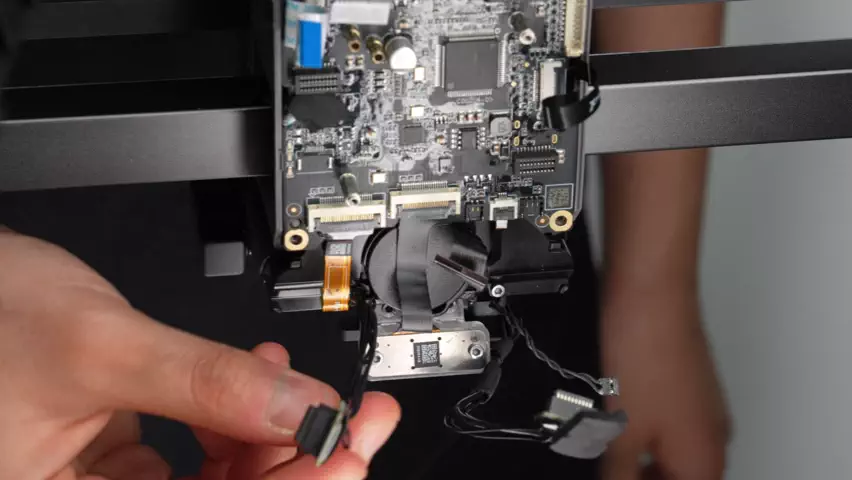

将左涡流线圈的线缆先卡入小线槽中，将左涡流线圈连接线接头的金属面朝上，平着压入 TH 板上的接口，并贴好胶布。
左热端加热组件线缆将在“步骤 3 - 安装挤出接口板”中整理及安装。
 |
|
¶ 步骤 2：安装堵嘴磁铁支架
您可以将堵嘴磁铁支架对准螺丝孔位，使用 H2.0 内六角扳手拧紧两颗固定螺丝：
¶ 步骤 3：安装挤出接口板
您可以参考这篇 Wiki 来将挤出接口板重新安装：
¶ 步骤 4：安装热端风扇左风道和左热端
将热端风扇左风道装回，使用 H1.5 内六角扳手拧紧一颗固定螺丝，然后将将左热端装回，扣紧卡扣后装回硅胶套。
 |
 |
¶ 更换右涡流线圈
¶ 移除右涡流线圈
¶ 步骤 1：移除挤出机前盖导向
为便于后续移除右涡流线圈，您可以先参考这篇 Wiki 将挤出机前盖导向移除：
¶ 步骤 2：移除挤出接口板
您可以参考这篇 Wiki 来移除挤出接口板：
¶ 步骤 3：移除右涡流线圈
使用 H2.0 内六角扳手移除两颗导向固定螺丝，将导向移除，然后使用 H1.5 内六角扳手移除两颗右涡流线圈固定螺丝；
 |
 |
撕掉贴在右涡流线圈接口上的胶布，然后将右涡流线圈连接线沿着插头所在的平面往外推出；
 |
 |
右涡流线圈的连接线卡在热端风扇的线扣中，您需要先将线缆从左右两个线扣中取出，然后再将线缆从工具头上抽出。
右侧有一个一小两个线扣，其中下面的箭头处的大理线槽，用于收纳左热端加热组件线缆，上面箭头的小理线槽用于整理左涡流线圈插头、右涡流线圈插头和升降霍尔插头线缆。
您可以先将左热端加热组件连接线从大线扣中取出，然后再将右涡流线圈连接线从线扣中取出。再将喷嘴摄像头的排线从升降电机盖上撕开一点，将右涡流线圈线缆从升降电机盖下方抽出。
 |
 |
 |
将右加热组件连接线从 TH 板上断开连接，将右热端加热组件连接线从线扣中取出，您可以将线缆往后推一点，将线缆一根一根从线扣中取出，然后将右涡流线圈连接线从线扣中取出，并将右涡流线圈抽出。
 |
 |
 |
¶ 安装右涡流线圈
¶ 步骤 1：安装右涡流线圈
将新的右涡流线圈连接线穿过挤出机上的小孔，然后将右涡流线圈对准螺丝孔位，使用 H1.5 内六角扳手拧紧两颗固定螺丝。然后将导向对准挤出机上的螺丝孔位，使用 H2.0 内六角扳手拧紧两颗固定螺丝。
 |
 |
 |
先将右涡流线圈线缆卡入左侧线扣中，再将右热端加热组件连接线也卡入线扣中，然后将右涡流线圈线缆从喷嘴摄像头连接线下面穿过，卡入升降电机盖下方；
 |
 |
 |
将右涡流线圈线缆卡入内侧的小线扣中，然后将左热端加热组件连接线卡入大线扣中，将右涡流线圈线缆接口的金属面朝上，平着压入 TH 板的接口中，并将胶布重新贴好。
 |
 |
 |
¶ 步骤 2：安装挤出接口板
您可以参考这篇 Wiki 来安装挤出接口板：
¶ 步骤 3：安装挤出前盖导向
您可以参考这篇 Wiki 来安装挤出机前盖导向：
¶ 如何验证完成/成功
打开打印机电源，能够完成打印即可。
