本文将介绍3D模型切片过程中,模型的墙是如何生成的,以及两种墙模式(Classic和Arachne)的区别和各自的优缺点。以便于您在切片打印的时候,更清楚地知道要如何选择和使用它。
要解释墙生成器,首先需要说明墙的含义。墙是一个二维形状的轮廓,也就是多边形的周长。下图1中的黑色线就是该形状的“墙”。
其次要了解一下是什么是“墙路径”。如图2中的红线所示,它表示了墙是如何生成的,包括它的方向、起始位置和路径宽度。
3D模型的切片和打印,本质上是把一个3D模型切分成许多层,然后一层层打印成立体模型。其中的每一层都可以视作一个多边形。墙生成器负责生成每一层多边形的墙路径。在三维视图中,模型的形状如下图所示。
还有一个名为“墙层数”的参数来调整墙的数量。
下图展示了一个有三层墙的立方体切片模型。橙色的路径和黄色的路径都是该立方体的墙。最外层的墙称为外墙,其他的墙都称为内墙。
墙生成器可以在工艺——质量中选择,它有两种类型:Classic和Arachne。这两种墙用不同的算法来产生墙的路径,各有优劣势。
首先,需要解释一下“收缩”的含义,以便于接下来的解释。收缩函数如下图所示,其中灰色多边形为原始多边形,橙色多边形为缩小后的多边形。X是收缩宽度。
下图8显示了经典墙模式下生成墙路径的过程。首先是原多边形形状,缩小设置的间距宽度(半个外墙线宽)得到第一层路径。然后,再次给第一层墙的多边形收缩设定的间距宽度(两个墙的中心距离),生成第二个墙路径。下图中绿色的多边形可以视作生成墙路径的中心线(也就是这一圈墙的“骨架”),然后实际的路径宽度为设定的内外墙线宽。在经典墙模式下,单条路径的宽度始终是一致的,并且墙路径始终是一个连续的闭环。
如果多边形太小,收缩的结果会为空,所以就不会生成墙路径。
另一个需要提到的概念是“接缝”。“接缝”是墙路径起点和终点之间的间隙。它会在墙上留下一个清晰的点,在打印模型的表面会形成一条明显的缝隙(详情可以参考:接缝设置 | Bambu Lab Wiki)。
如前所述,经典墙体路径是宽度均匀的,所以表面质量会更好,因为它只有一条接缝。不连续的路径可能造成多条缝线。下图是Classic墙打印出来的连续表面,还有Arachne墙打出来的非连续表面。
有些模型会有一些比较细小的部分,这些部分太小而无法生成闭合的墙路径,因此切片后会导致模型的部分缺失。例如,下图11中模型表面有很小的文本,因此切片后无法生成文本的墙路径(如图12所示)。当然,如果你更换一个更小尺寸的喷嘴设置,则很有可能将其成功切片。这个问题根本原因是模型的局部太过精细,所需要的打印走线宽度比当前使用喷嘴尺寸的默认线宽还要细小。而设置更小的墙线宽可以解决这个问题。
在某些场景下,“检查薄壁”功能可以解决上述这个问题。
如果启用了该参数,则生成墙时的收缩宽度将减小一点,以便为生成墙路径提供空间。如下图所示,生成薄壁后墙中心的间距会更小一些。
因此,当启用该选项时,一些细节如小的文字也可以被成功切片。
然而,“检测薄壁”在某些情况会导致其他问题。如上述所提到的,因为墙间距减小,无法容纳完整的线宽,墙之间可能发生重叠,如下图所示。黑色为原始的图层形状,红色为外墙,蓝色为内墙。虚线是墙路径的中线,实线是墙路径的边缘。如果收缩的间距小于墙线宽的一半,则墙会重叠。多余的耗材丝可能会粘在喷嘴上,然后在打印过程中会粘到其他部件,从而使表面质量变差。
在某些情况下,某些细小的部分可能会从原本的墙走线上断开,因为检测薄壁选项也会收集小的区域来产生薄壁。某些非常小的部分只产生一条墙路径线不再闭合,如下图所示。因此,这两个部分是分开的,薄壁区域在打印过程中可能会因为太脆弱导致失败。
Arachne也被称为“可变线宽模式”,因为墙路径宽度是可变的。如下图所示,单条墙可以得到不同的宽度。由于可以调节墙体的宽度,所以模型上一些小的细节部分切片后也能生成,且相比“薄壁检测”功能,该模式生成的墙没有重叠。
多边形从2D转换为3D,然后通过图层切割获得墙路径。如果你对此感兴趣,你可以看看这篇文章:A Framework for Adaptive Width Control of Dense Contour-Parallel Toolpaths in Fused Deposition Modeling - ScienceDirect
在某些情况下,arachne将生成非连续的墙路径。例如,部分区域不能生成2个相同宽度的内墙,但可以生成一个宽度稍大的单条内墙(如下图所示)。因此,它与另一个内墙不连续。非连续的墙路径会影响打印表面质量,如下图所示。

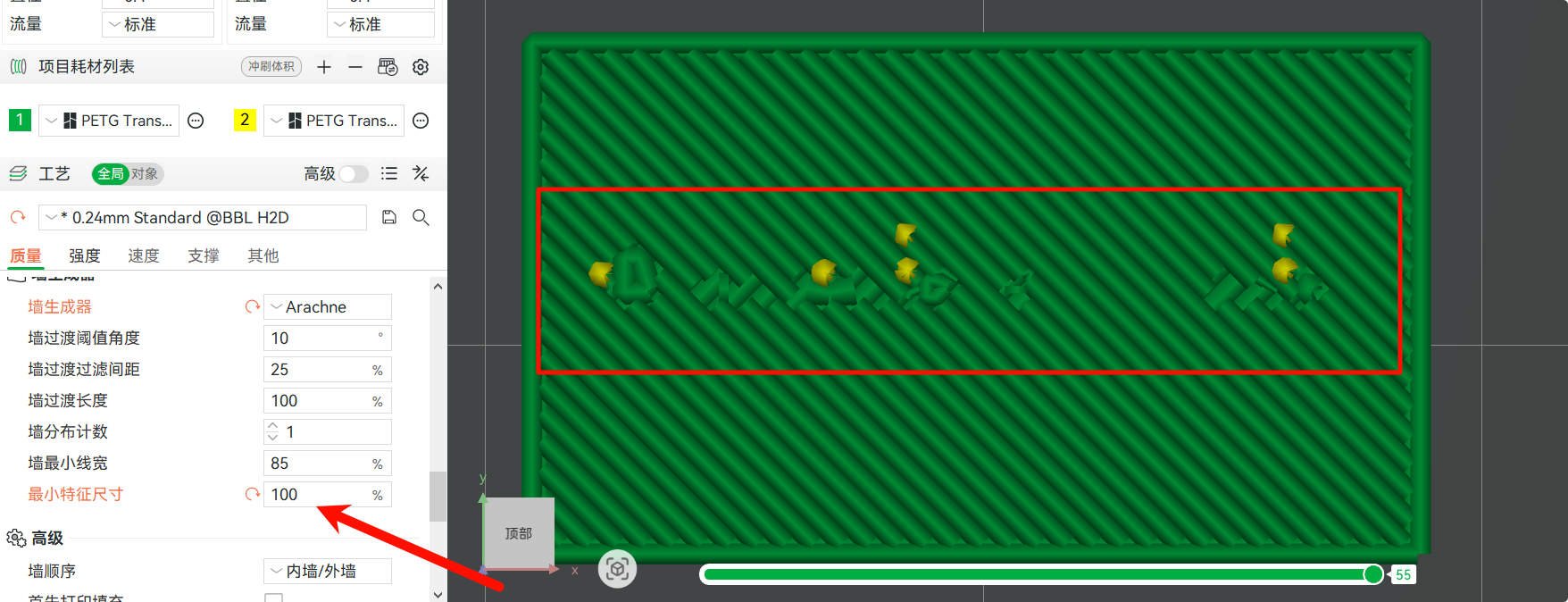

当你选择了“Arachne”墙生成器后,会出现一系列的参数可供调整,具体的解释如下:
这里需要引入一个名为“墙过渡”的新概念。首先需要说明“偶数墙”和“奇数墙”的概念:闭环的墙路径称为“偶数墙”,否则称为“奇数墙”。
“墙过渡”区域是连接偶数墙和奇数墙的一系列楔形路径。
从下图中可以看出什么是墙过渡的阈值角度。因此墙过渡阈值角度参数是设置该角度的最大阈值。增加这个值,可以产生更多的楔形,并允许使用更短的楔形路径,所以路径过渡会更加平滑。该参数的设置范围是1°~59°。
该参数控制墙过渡的宽度范围。宽度范围为[最小墙线宽-过滤间距,2*最小墙线宽+过滤间距]。参数值为相对喷嘴直径的百分比。
如果宽度范围扩大,墙过渡的数量可以增加以适应路径宽度。在某些路径得到较好排序的同时,减少了空驶时间。然而,楔形块的增加可能会导致过度挤压,从而破坏表面质量。
该参数控制墙面过渡的长度,参数值表示相对喷嘴直径的百分比。
此参数决定有多少墙需要使用可变线宽。墙的编号是从中心向外计数。下图显示了不同的宽度和不同的颜色。图32显示只有一个墙路径需要应用可变宽度,图33显示3个墙应用了可变线宽。
此参数控制设置墙线宽的下限。该参数表示相对喷嘴直径百分比。例如,0.4mm喷嘴直径,85%的墙最小线宽表示可变线宽生成的墙路径,最细的部分是0.85*0.4=0.34mm
它是一个宽度过滤器。如果路径的宽度小于该阈值,则不会打印该路径。如果路径宽度大于阈值,但小于墙最小线宽,则会自动把路径宽度将扩展到墙最小线宽。该参数表示相对喷嘴直径百分比。例如,选择了0.4喷嘴配置,某条路径宽度0.25mm,大于喷嘴直径的25%(0.1mm),则会自动把它扩展到85%的喷嘴直径宽度,也就是0.34mm。
