¶ 故障描述

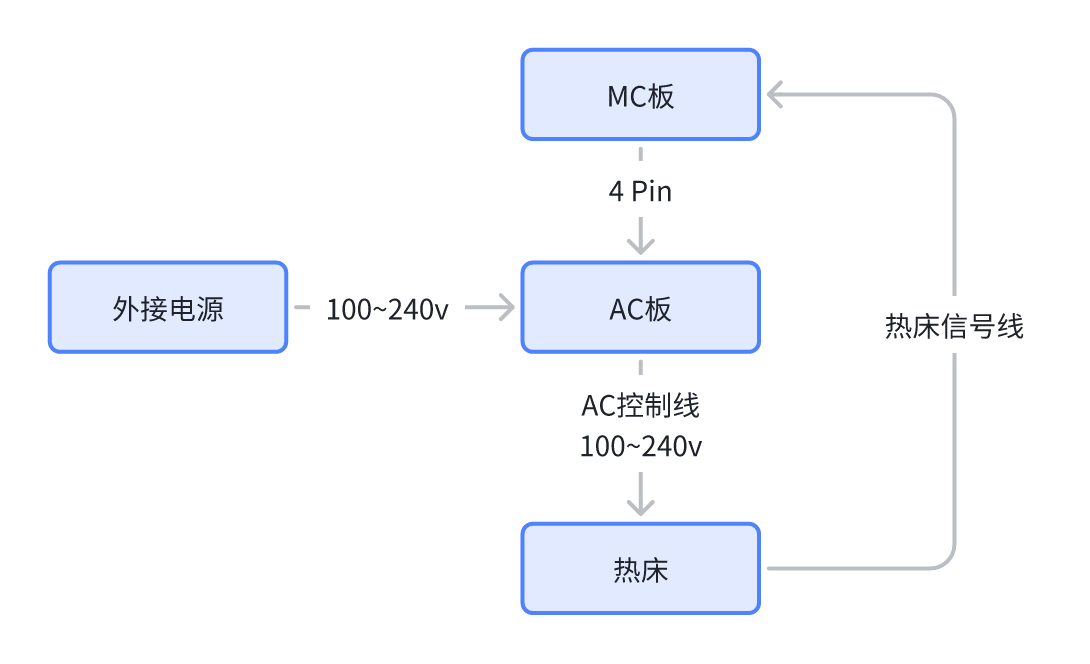

在热床加热的过程中，机器内部的状态均受到了打印机的严格监控。当打印机发现热床的加热状态不符合预期时（例如AC控制线断开、AC板失效、热床线开裂、热床失效等情况），打印机会停止加热以保证系统的安全，同时提示热床可能出现故障。
可能的原因：
-
AC控制线松动或断开
-
AC板坏了
-
热床信号线开裂
-
热床失效
¶ 故障排除
这种情况一般是热床的供电异常，导致热床无法加热。当出现该报错时，为了确保安全，请立即停止继续使用打印机，并将打印机电源关闭。
安全提示 ！
热床是直接使用市电加热的，有高压危险，需要确保在断电的情况下进行故障排查。
在打印机开启的状态下，在屏幕上的控制界面，将热床置于较中间高度的位置，方便后面的操作。
¶ 工具、设备及材料
-
H 2.0 六角扳手
-
H 1.5 六角扳手
-
十字螺丝刀
-
镊子
-
万用表
-
镊子
-
电吹风
¶ 故障隔离流程
- 目视检查热床电源线、电路板的连接状态
- 断电状态下，使用万用表测量热床电阻
- 检查AC板输出（高压危险，需要有电工基础）
¶ 针对A1, A1 mini 打印机
-
更换AC板
A1
A1 mini 参考主板更换 -
更换MC板
A1 参考主板更换
A1 mini 参考主板更换
¶ 针对X1, P1系列打印机
¶ 拆解
¶ 步骤1 - 拆除螺丝
注意：
这个过程涉及到很多螺丝，请将它们区分开来，并把它们放在不同的区域，以免弄混。
如图所示，断开电源连接后，取下后盖上的10颗螺丝和4颗螺丝。这是两种类型的螺丝，所以要把它们分开。
 |
 |
¶ 步骤2 - 拆除后盖
拆下后盖，先将后盖从左侧（面向后盖）皮带张紧口的位置松开，再松开右侧（面向后盖）皮带张紧口的位置，以免卡住。
 |
 |
¶ 步骤3 - 移除废料滑梯
拧下2颗螺丝，并拆下废料滑梯。
 |
 |
¶ 步骤4 - 移除电源保护盖
拆下6颗螺丝，将电源模块保护盖移到一边，露出热床电源线接头。
 |
 |
¶ 检查
¶ 步骤5 - 检查AC板端电源连接
拔下电源线，确认PIN针无异常后，重新连接。暂时连接电源启动打印机，设置床温确认问题是否解决。如果没有解决，断开电源线连接后，继续下一步。
 |
 |
提醒：
如果家中有万用表，也可以测试一下两个pin的电阻值，正常情况下阻值约为50~60欧；如果阻值无示数，则很可能是热床端的电源连接开路或热床内部元件烧坏了。
¶ 步骤6 - 检查热床底下的电源线连接
警告：
务必确认操作前，已断开电源连接。
因为该连接器一般是打了白色硅胶的，可能无法直接看清楚是否连接正常。只需要用镊子头多次尝试将连接接头往接口处推动即可。按压后，连接电源启动打印机，设置床温确认问题是否解决。如果问题没有解决，继续下一步检查AC板输出。
 |
 |
¶ 步骤7 - 检查AC电源板外观
目视检查AC板外观，包括摇晃检查电源输入线是否有松动（如有，重新连接固定），板上的元件器有无明显的烧坏痕迹（如有，请参考 更换AC电源板 进行AC电源板的更换）。确认无异常，则进行下一步确认。
¶ 步骤8 - 检查AC板电压输出
警告：
这个操作，检测的是市电电压，不建议无相关知识的人员操作。
在打印开启的状态下，用万用表的交流电压测试档，检查输出电压，这个电压应该与当地的使用电压相同。如果输出电压有异常，说明AC板有问题，请参考 更换AC电源板 进行AC电源板的更换。
 |
 |
以上操作如果无法排除故障，则需要联系售后进行确认。
¶ 组装
¶ 步骤1 - 安装电源模块保护盖
安装电源模块保护盖，并锁紧6颗螺丝。
¶ 步骤2 - 安装废料滑梯
安装废料滑梯，注意两边的卡扣，锁紧2颗螺丝。
 |
|
¶ 步骤3 - 安装后盖
安装后盖时，应首先穿过PTFE管支架和装好右侧的皮带张紧口位置。
|
 |
¶ 针对 H2 系列打印机
用户可视情调整各排故措施的顺序。
¶ 拆解
¶ 步骤1. 拆打印机后盖板，移除AC板理线盖，裸露AC板
参考Wiki更换 H2系列 AC 板/AC 板理线盖 。
¶ 检查
¶ 步骤2. 检查AC板端电源连接
拔下电源线，确认PIN针无异常后，重新连接。暂时连接电源启动打印机，设置床温确认问题是否解决。如果没有解决，断开电源线连接后，继续下一步。
¶ 步骤3. 检查热床电阻
如果家中有万用表，请将下图中接线拔下后，测量接线间电阻值。
正常情况下阻值如下表所示。
| 蓝色线和红色线间电阻 | 蓝色线和棕色线间电阻 | |
|---|---|---|
| 220V高压版本 | 28~35 Ω | 180~220 Ω |
| 110V低压版本 | 9~11 Ω | 45~55 Ω |
如果测量阻值无示数或过大，则很可能是热床端的电源连接开路或热床内部元件烧坏了。请参考Wiki更换 H2S 热床组件 或 更换 H2D 热床组件 更换热床。
¶ 步骤4. 检查AC电源板外观
目视检查AC板外观，包括摇晃检查电源输入线是否有松动（如有，请重新连接固定）。板上的元件器有无明显的烧坏痕迹（如有，请参考更换 H2系列 AC 板/AC 板理线盖 进行AC电源板的更换）。确认无异常，则进行下一步确认。
¶ 步骤5. 检查热床测温电阻安装
检查MC板上热床测温电阻连接器（下图中24号连接器）是否插到位，可重新拔插。
若以上措施未能解决问题，请联系客服。
¶ 组装
¶ 步骤6. 安装AC板理线盖和打印机背板
请参考Wiki更换 H2系列 AC 板/AC 板理线盖 将AC板与打印机背板依次装回。
¶ 错误信息
HMS_0300-0100-0001-0008: 热床加热过程中出现异常， 加热模块可能故障。
“热床加热过程中出现异常， 加热模块可能故障。”
0300-0100-0001-0008
