打印机报错挤出电机过载、空打或者打印机未报错,但是可以观察热端无法出料
使用非TPU耗材打印
如果使用TPU发生堵塞,建议您跳转H2D TPU耗材的堵塞的wiki进行排查;点击此处跳转
挤出机组件(包括挤出从动杆、主动轮与从动杆缝隙处、前盖导向)
热端
在进行排障之前,请先重试一次,看能否正常恢复打印。如果问题仍然存在,再进行以下排障步骤。
打开打印机前门,移除上盖。捏住工具头前盖顶部两侧,拆掉工具头前盖;按压黑色外圈,断开 PTFE 管。并将热端升温至 175℃。
控制挤出机旋转的前提条件是热端温度在170℃以上,因此我们建议将热端温度设置为175℃,方便进行控制。

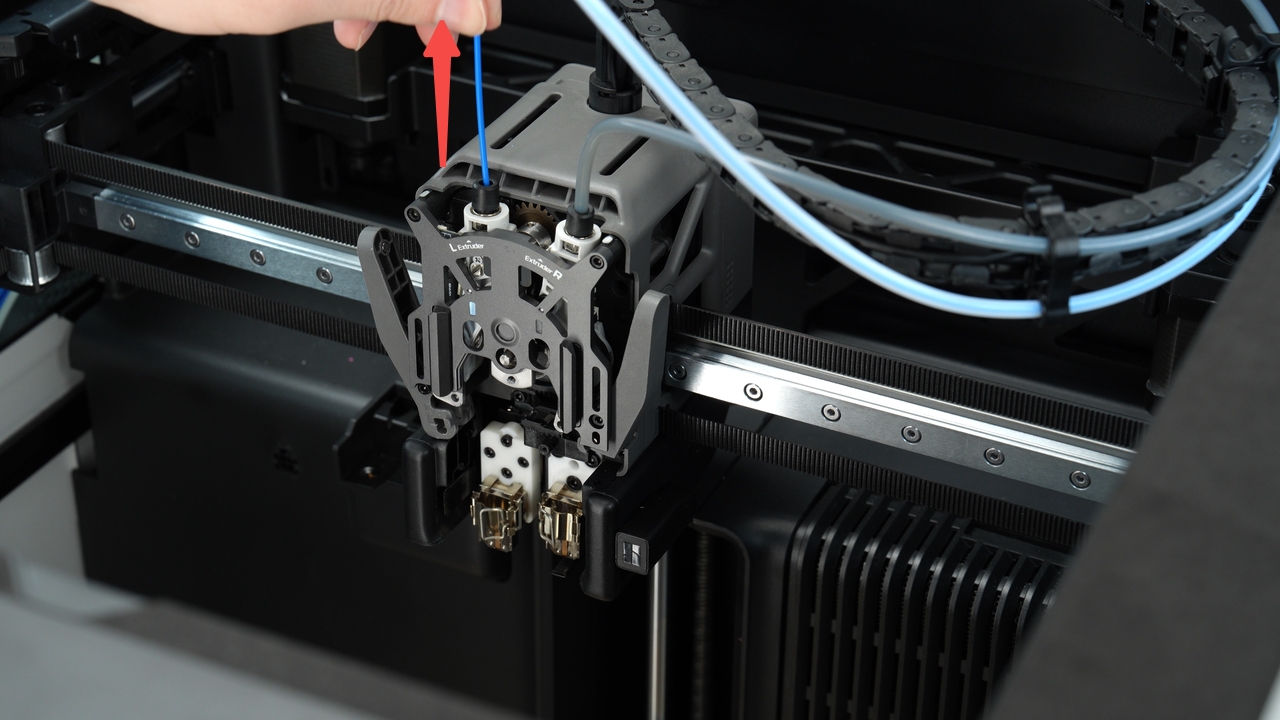

等待热端达到175℃,用手辅助略微用力拉住耗材,并在屏幕上缓慢点击回退按钮(请勿快速点击,以免卡死或卷料)。此时可以感受到耗材是否被咬合退出,如果耗材正在回退,那么顺势将耗材完全退出。
如果观察到退出的耗材存在明显异常,比如料头膨大。请将异常耗材剪断大约15 cm,然后重新装回PTFE管、进料恢复打印。
若此步骤无法手动拉回耗材,或者遵守以下建议,重新进料后,仍然出现挤出异常,请跳转步骤3。
建议在打印过程中打开前门、上盖,并拆下工具头前盖,改善热端散热,有利于防止此类堵塞问题发生;
建议适当降低打印速度;
耗材本身可能存在质量问题,建议尝试更换一卷耗材打印观察是否有问题。
将热端温度设置为0℃,等待热端温度恢复到室温后,按压切刀切断耗材。请注意一定要等到热端温度降到室温后再切料,否则可能导致切刀处出现二次堵塞。
然后取下硅胶套,解除热端卡扣并拆下热端。
在屏幕上,重新将热端加热至175℃。

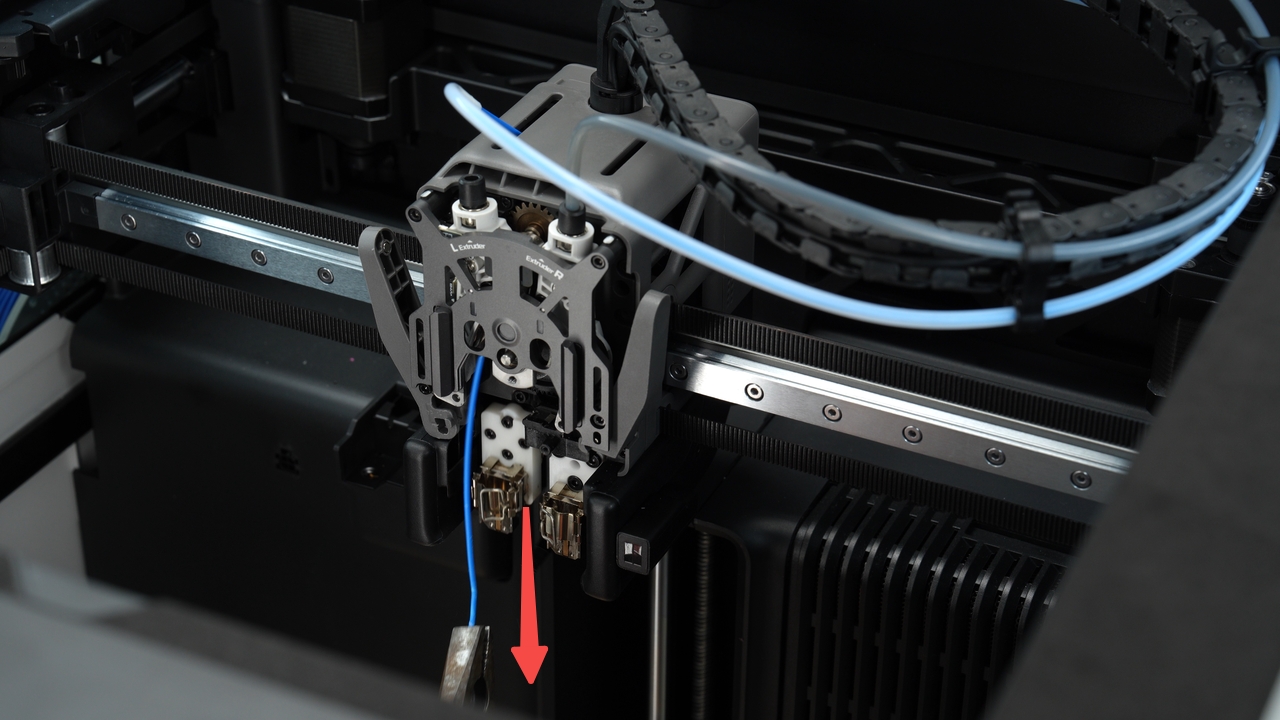

等待热端达到175℃,同样用手辅助略微用力拉住耗材。在屏幕上缓慢点击挤出按钮(请勿快速点击,以免卡死或卷料)。感受耗材是否被咬合下拉,并观察导向组件处有没有耗材被挤出。
如果耗材可以成功挤出,并且观察到挤出的耗材存在明显异常,请将这段异常的耗材剪断5~10cm。我们建议在打印过程中打开前门、上盖,并拆下工具头前壳,改善挤出机组件散热,有利于防止此类堵塞问题发生。
确保改善挤出机组件散热后(开门,摘下前壳),在屏幕上设置热端温度为0℃**,待其降至室温后**,装回热端,重新在耗材页面点击进料恢复打印。
恢复打印后,观察挤出机金属齿轮是否正常旋转,以及热端处是否有耗材被挤出。若挤出机齿轮正常旋转,但无法在热端处观察到耗材被挤出,请按照此文章H2D热端堵塞清理疏通热端。
为了简化挤出机的拆装步骤,经过验证,我们决定取消这颗螺丝。因此,市面上同时存在带有和不带有这颗螺丝的版本,具体以您收到的为准。
若在步骤4中,热端已经被拆除的情况下,耗材仍然无法成功被挤出,说明堵塞发生挤出机组件内部,需要拆除前盖导向组件,以清理挤出机组件内部(包括挤出从动杆,主动轮与从动轮缝隙处或前盖导向)的堵塞。
需要说明的是,前盖导向与左右切刀刀柄均存在干涉,拆装存在一定困难,尤其是有一段耗材同时穿过挤出机的齿轮与前盖导向时(双色打印时,可能有2段同时穿过左右),拆装困难会加剧,但请不要灰心,只要你参考下述建议,一定可以顺利拆除前盖导向组件的。

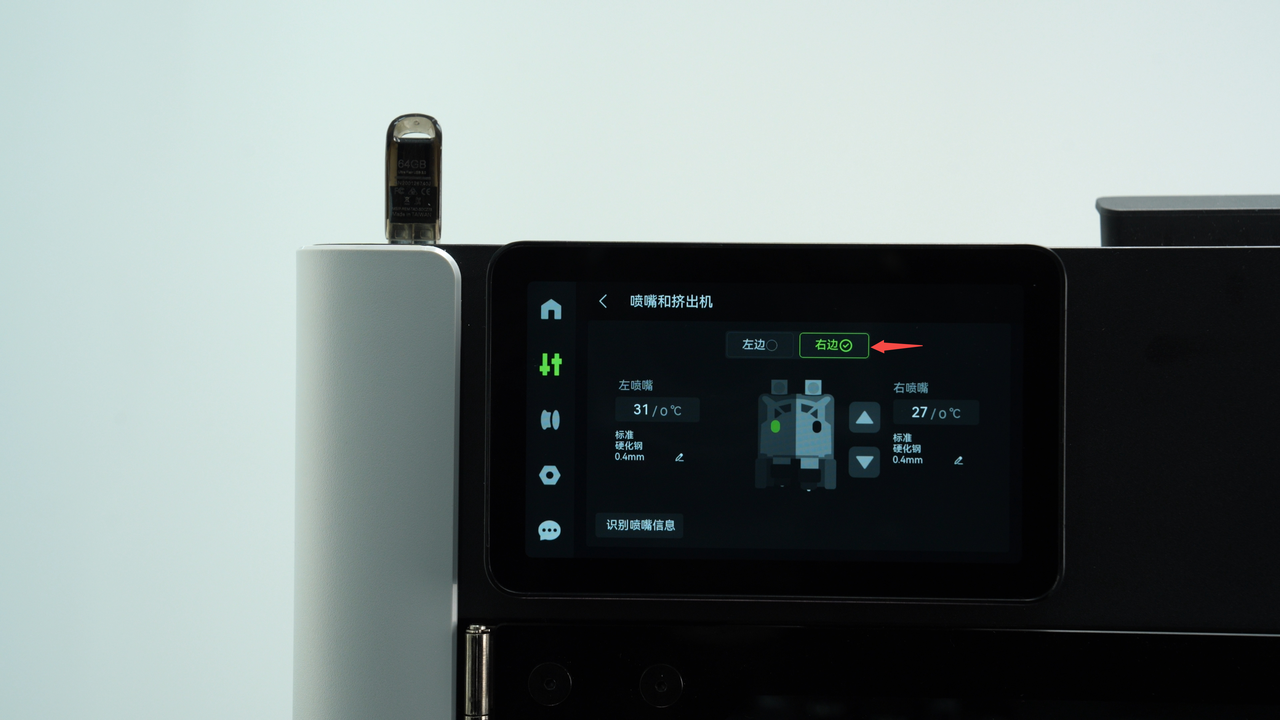

确保热端处于室温后,先拆除未被堵嘴片挡住的热端,然后在屏幕上切换挤出机,将另一个热端也拆下。

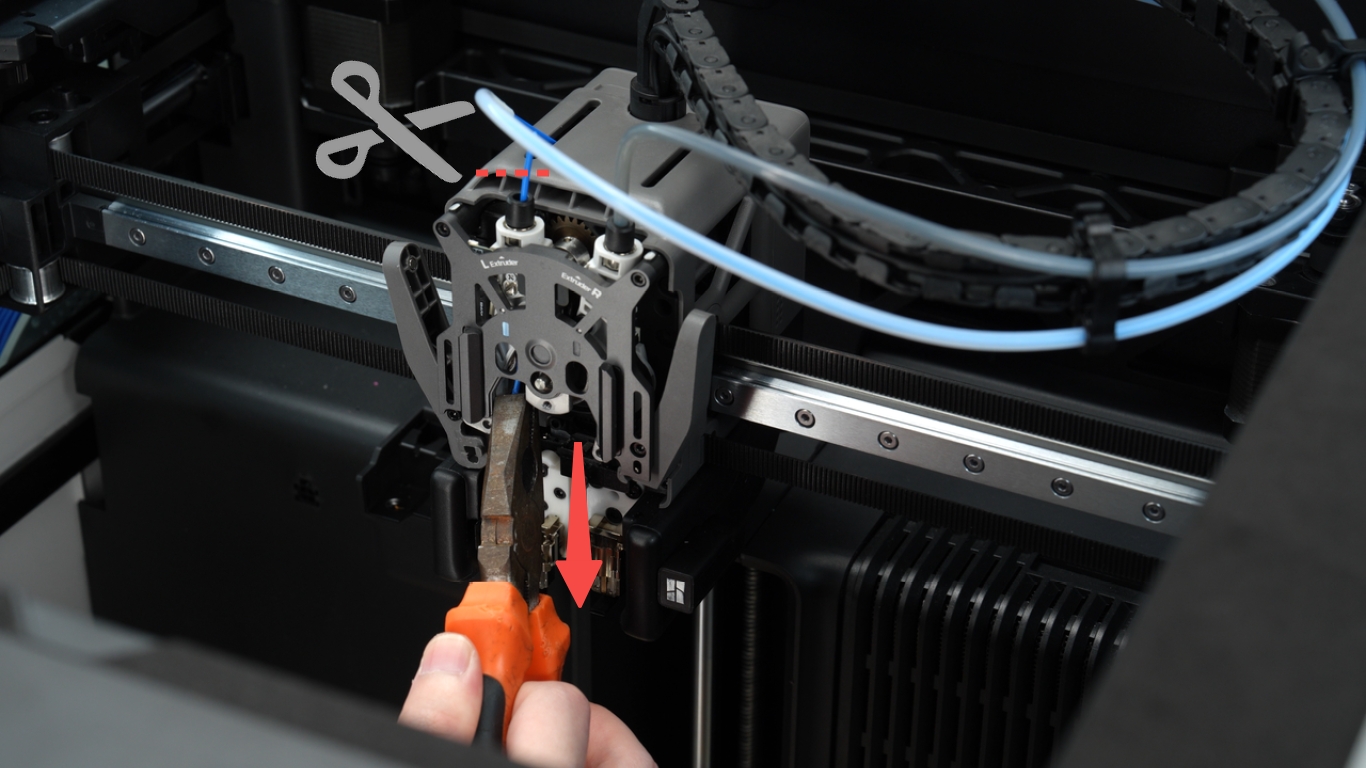

拆除前盖导向上的4颗螺丝,往上抵住黑色热端连接件,使左切刀从切刀螺丝附近的开口槽中脱出一点,然后从前盖导向右下角向外用力撬出前盖导向。在这种情况下,通常会有一段耗材同时穿过挤出机和前盖导向,在移除前盖导向时需要较大的力。移除前盖导向后,再剪断导向组件与挤出机之间的耗材,分离前盖导向组件。
若由于黑色热端连接件被耗材或者弹簧卡住,无法被上抵避开干涉,或者您觉得拆除前盖导向组件过程遇到强大阻力,可增加一个步骤,先拆除左右切刀刀柄,再拆除前盖导向组件,后续安装时,需参考此教程装回切刀刀柄:H2D 挤出机拆解与安装。
成功移除前盖导向后,请根据实际情况进行清理:
针对这种场景,有两种方式清理堵塞。
严重情况下,耗材可能在挤出轮内部缠住或打结,难以直接将耗材拔出或者退出,这种情况可参考挤出机拆装方法拆除挤出机前壳或者主动轮进行清理:H2D 挤出机拆解与安装

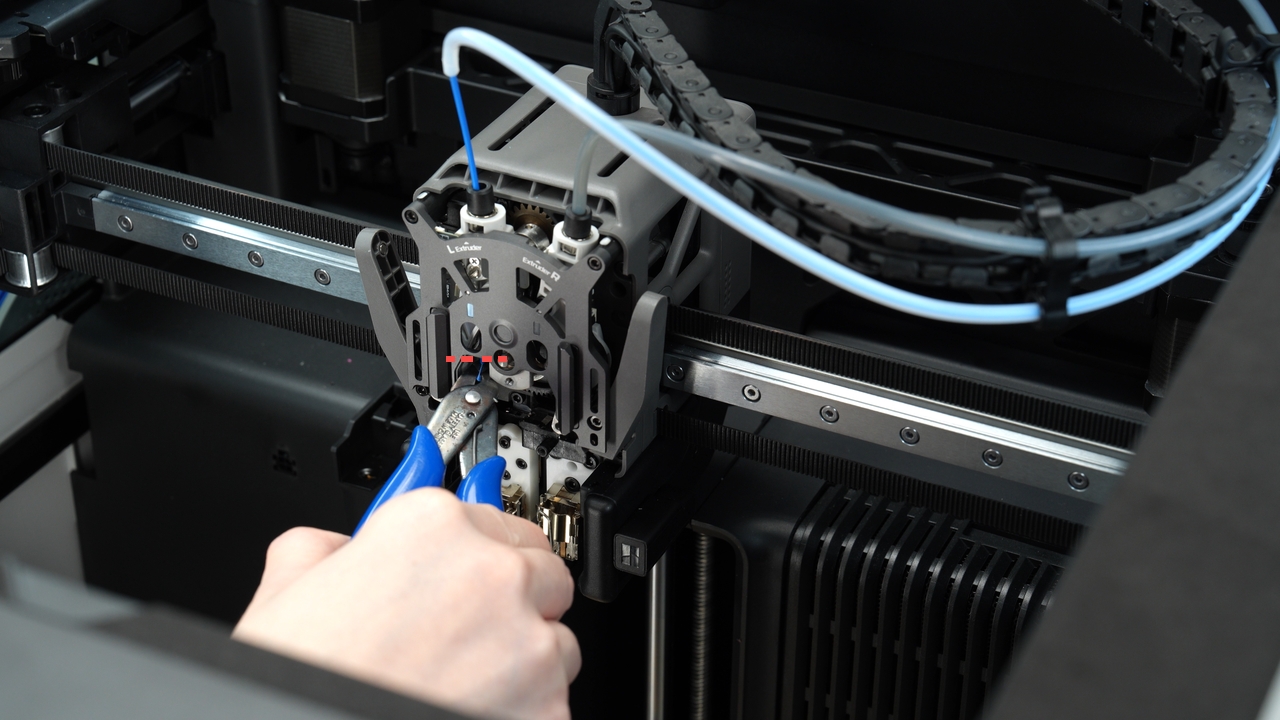

如果异常耗材只是堵在前盖导向的入口处,使用斜口钳将耗材拔出即可。
如果异常耗材堵塞在前盖导向的内部,那么需要将前盖导向拆开清理。先拧开1颗螺丝,然后沿着导轨移除黑色连接件,拆下切刀和弹簧。
使用H1.5的螺丝刀疏通黑色连接件以及导向组件的内部,防止有耗材仍然堵塞在里面。
清理完成后,将弹簧重新安装到黑色连接件上,并沿着导轨装回连接件,请确保弹簧刚好套在红框中的滑块上。然后重新拧入螺丝并放回切刀。需要注意的是,切刀有一侧凹面,请确保装入切刀的时候凹面是朝上的。
这种情况非常罕见,若发生,建议使用H1.5的螺丝刀,尝试捅出耗材,若不能捅出,则需参考此教程:H2D 挤出机拆解与安装,更换从动杆组件。
安装前盖导向时,先用力往上按压黑色连接件,然后微微按压左切刀,将其调整到一个合适的角度便于左切刀进入,将前盖导向装入。最后按压两侧切刀,同时用力将前壳完全压平。
重新锁紧前盖导向上的4颗螺丝。
完成清理后,重新装回热端并锁紧热端卡扣,再装回热端硅胶套。在屏幕上切换喷嘴,以同样的方法安装另一个热端。
重新连接PTFE管,拖链上方的PTFE管连接到右挤出机,拖链下方的PTFE管连接到左挤出机。
装回工具头前面盖的时候,可以先扣入挤出机下方的位置,再往后推,将前面盖安装到位。
