¶ AP 板
AP 板的全称是指应用处理器主板（Application Processor Mainboard），它是打印机内处理信息交互的电路板。它为打印机提供了一个独立的操作环境，并支持打印机应用所需的所有系统功能，包括内存管理、系统固件、图形处理和多媒体解码等。
AP 板的备件包含如下：
-
AP 板 * 1
-
BT3x5 螺丝 - 用于固定 AP 板 * 4
¶ 何时更换
需要联系 Bambu Lab 技术支持来确定打印机已出现的问题是否源于 AP 板。
¶ 所需的工具和材料
-
新的 AP 板
-
H2.0 内六角扳手
更换 H2D AP 板所涉及的螺丝规格及数量（建议妥善保管拆下的螺丝，避免丢失）：
| 螺丝规格 | 螺丝图片 | 用途 | 位置示意图 | 螺丝数量 | |
|---|---|---|---|---|---|
| BT2.6x8 | 用于固定 AP 板盖 |  |
1 | ||
| BT3x5 | 用于固定 AP 板 |  |
4 |
¶ 安全提示
重要提醒 ！
在对打印机及其电子设备（包括工具头线缆）进行任何维护工作之前，请关闭打印机电源并断开电源连接，以避免发生电路短路从而引起额外的电子设备损坏和安全隐患。
在您对打印机进行维护或故障排查时，请先确认热端和热床的温度，避免在高温状态下操作，如果必须在高温状态下操作，请佩戴好隔热手套，以确保安全有效地执行维护工作。
如果您对本指南有任何疑问，请点击此处联系在线技术支持 （服务时间 9:00-21:00），我们将及时回复并为您提供所需的帮助。
注意事项：
- 更换了 AP 板的机器，在首次开机时，应跳过绑定机器的步骤。
由于新的 SN 未激活，无法进行绑定操作，只有在 SN 激活后才能成功绑定。
- 在确认更换完成后，还需要进行 SN 的替换，请联系 Bambu Lab 技术支持并同时提供新、旧 SN 以完成 SN 替换。新旧 AP 板的 SN 获取方式参考此文：如何查找序列号及激活新序列号，建议在更换 AP 板之前先拍照保存 AP 板的 SN。
¶ 移除 AP 板
¶ 步骤 1：关闭电源
关闭打印机电源后拔下电源线，并取下上盖玻璃。
¶ 步骤 2：取下 AP 板盖
- 使用 H2.0 内六角扳手拧下 1 颗固定螺丝（BT2.6x8），打开 AP 板盖；
您可以参考这篇 wiki 中的拆除 AP 板盖相关部分视频步骤来进行操作。
- 从靠近前门的一侧取下 AP 板盖。
¶ 步骤 3：断开电缆
依次拔下 AP 板上的 1-10 号插头。
-
屏幕排线
-
无线网口板
-
左LED灯连接线（红色插头）
-
右LED灯连接线（蓝色插头）
-
USB 接口板
-
MC-AP 线缆（通信）
-
MC-AP 线缆（供电）
-
有线网口板
-
USB-C 数据线
-
实况摄像头连接线
拔插头建议:
-
拔 #1, #2, #10 这类 FPC 排线插头需要先抠开卡扣，再抽出 FPC 排线。
-
拔 #3, #4, #5, #6, #8 排线插头时，需要按压解锁插头再拔出插头。请参考以下视频操作。
unplugging_suggestions_1_002.mp4
unplugging_suggestions_2_002.mp4

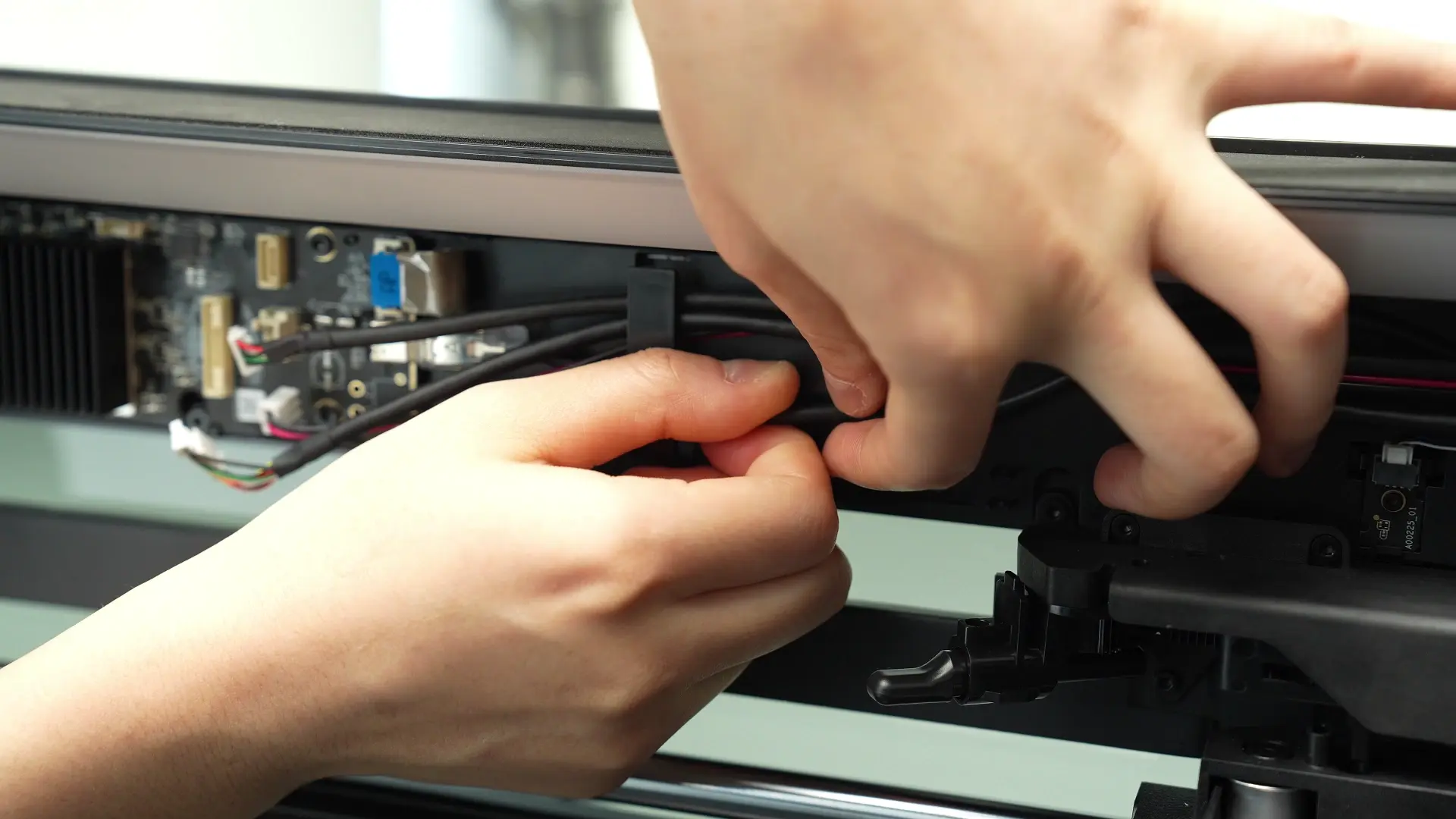

- 如果 #9 USB-C 数据线较难拔出，可稍微用力，将线缆往打印机前方推动。
unplugging_suggestions_3_001.mp4

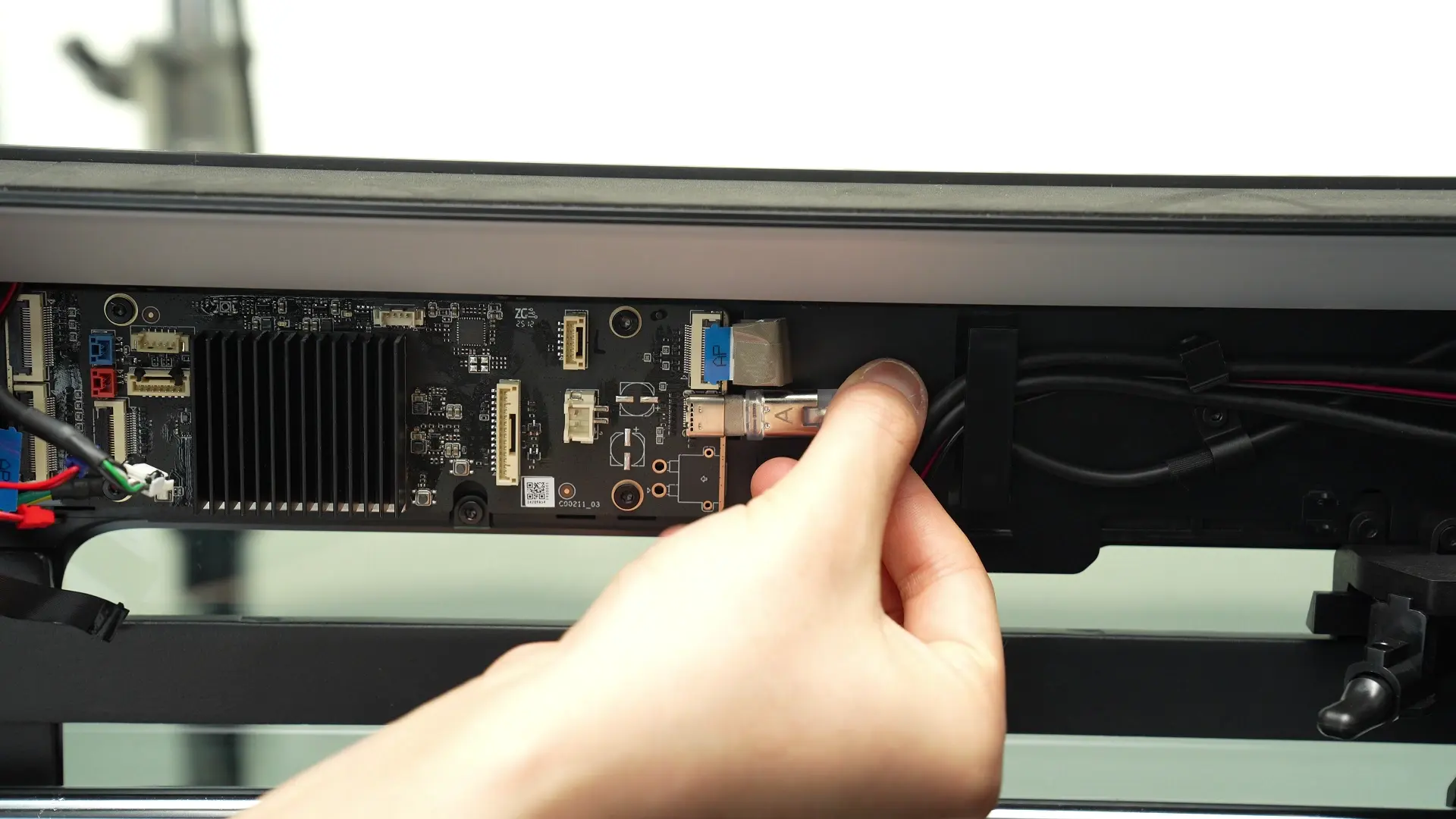

- 增加线长后，再拉住这段线缆往打印机后方稍微用力，将 USB-C 数据线平行于 AP 板的方向拔出。
unplugging_suggestions_4_001.mp4
¶ 步骤 4：取下 AP 板
使用 H2.0 内六角扳手拧下 4 颗固定螺丝（BT3×5），然后取下 AP 板。
AP 板左下角固定螺丝有连接接地线，可以只拧 下 AP 板这端的 4 颗螺丝（红色圆圈标记），与机箱框架相连的螺丝可以保持原状。
¶ 安装 AP 板
¶ 步骤 1：装回 AP 板
将 AP 板对准上框上的螺丝孔位，使用 H2.0 内六角扳手拧紧 4 颗固定螺丝（BT3x5）。
AP 板左下角固定螺丝处有地线，在安装 AP 板左下角的固定螺丝时需要将地线和 AP 板锁在一起。
¶ 步骤 2：连接电缆
连接 AP 板上的插头。
-
屏幕排线
-
无线网口板
-
左LED灯连接线（红色插头）
-
右LED灯连接线（蓝色插头）
-
USB 接口板
-
MC-AP 线缆（通信）
-
MC-AP 线缆（供电）
-
有线网口板
-
USB-C 数据线
-
实况摄像头连接线
插插头要求:

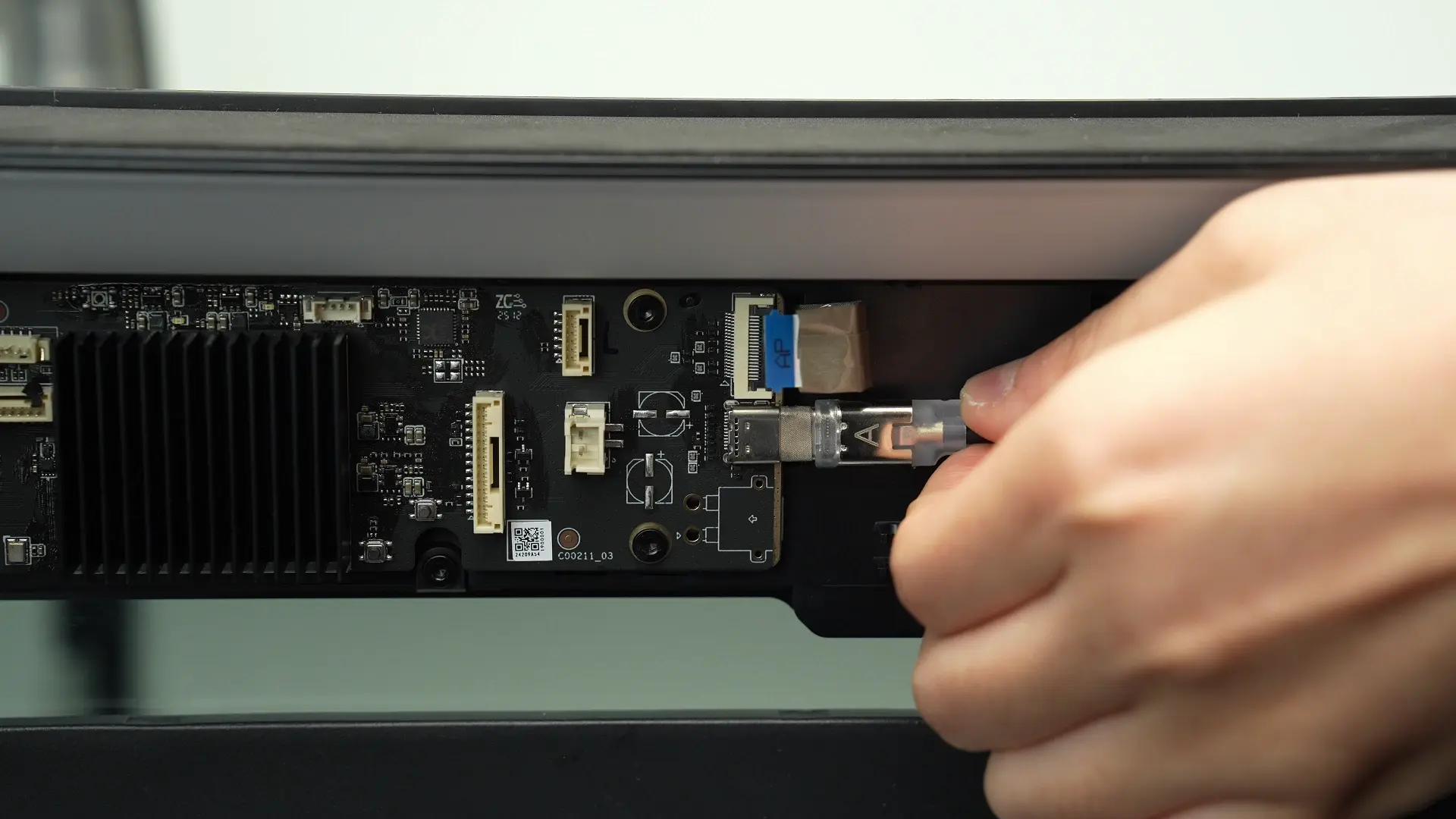

- USB-C 数据线（#9）插入时需要确保“A”字样的一面朝向机箱内。该插头比较紧，需要用一点力往前插入。
plugging_suggestions_1_001.mp4

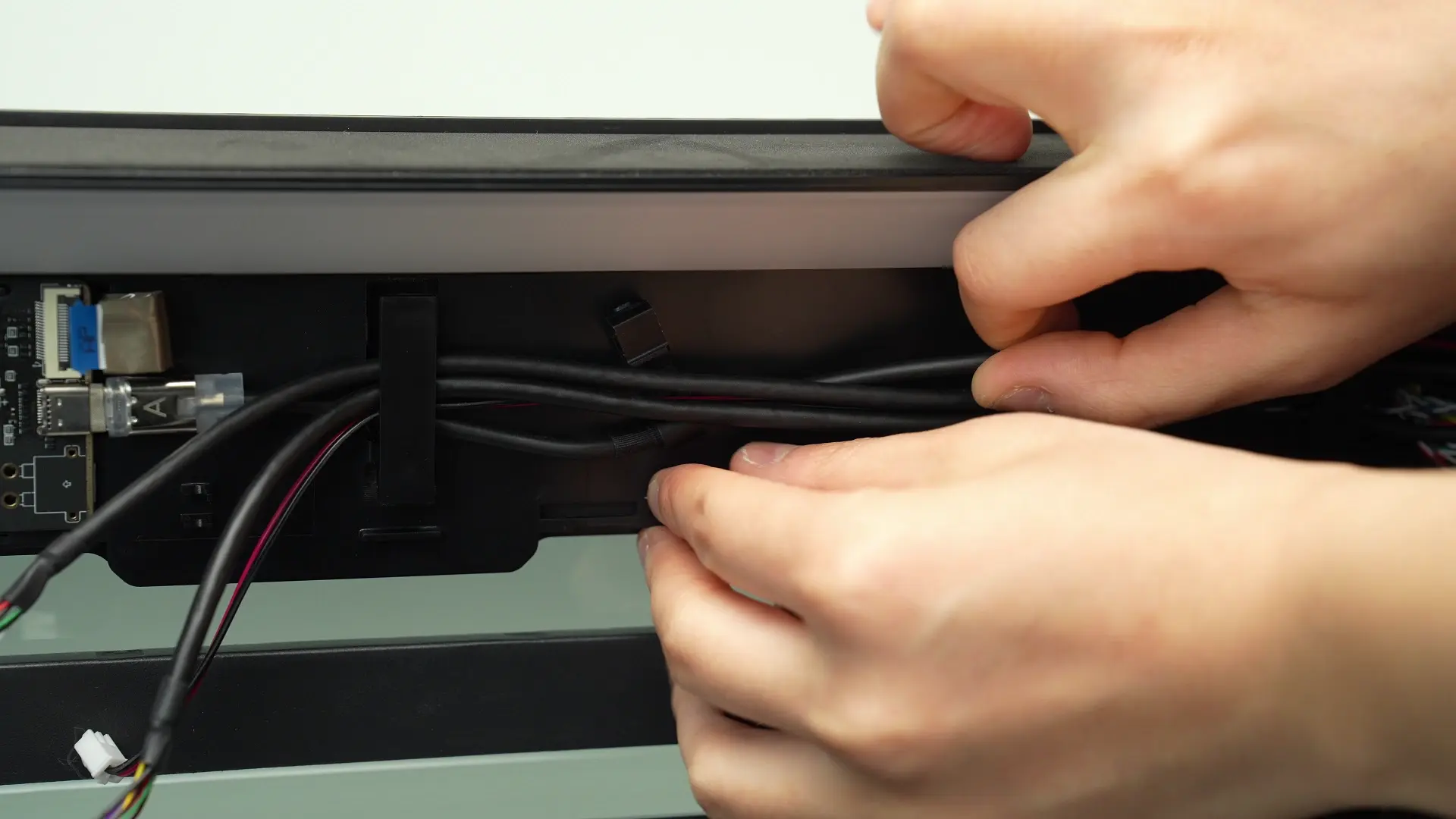

- 插头插到位后整理线缆。整理线缆时注意不要扯松插头。
plugging_suggestions_2_001.mp4

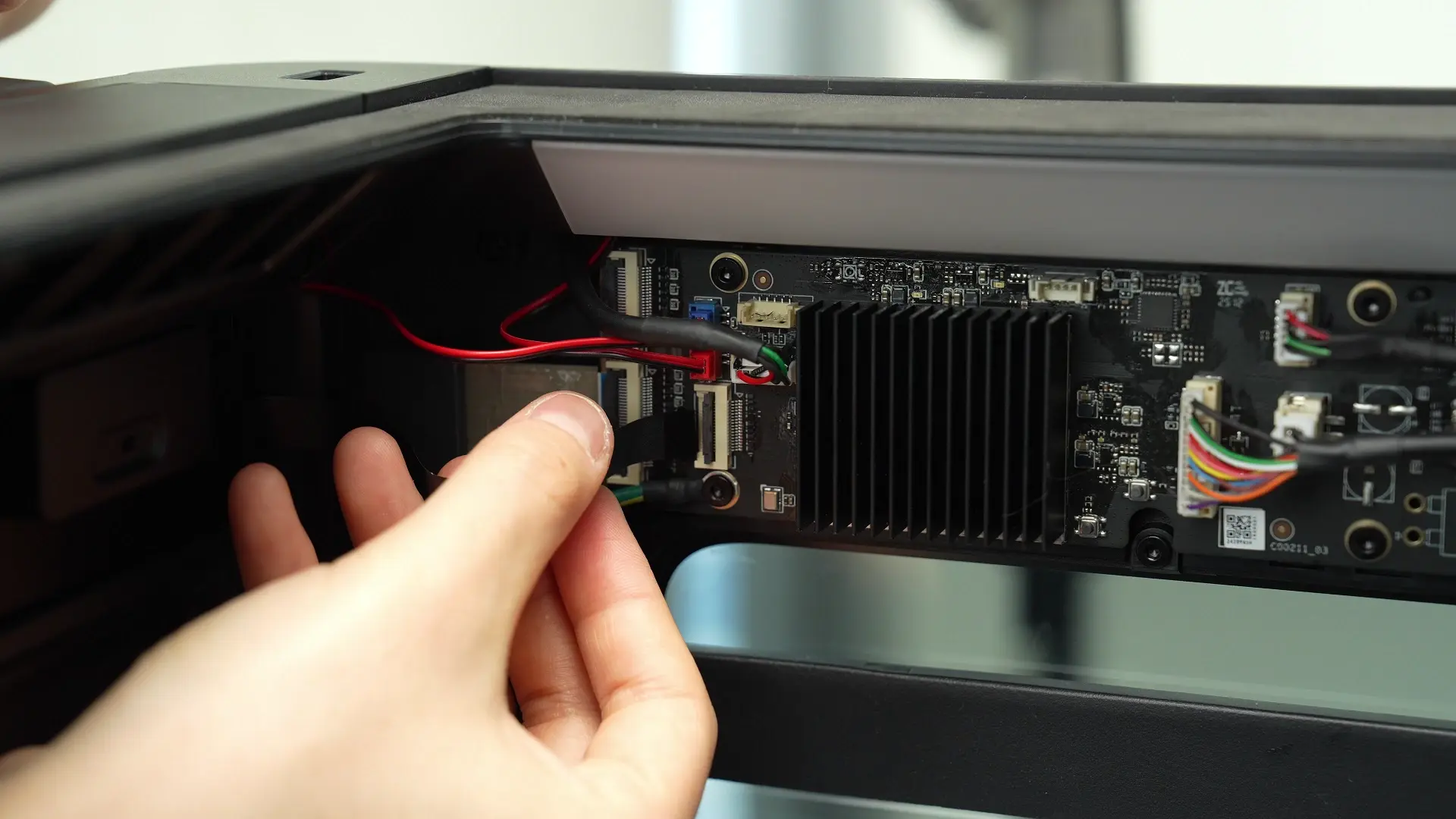

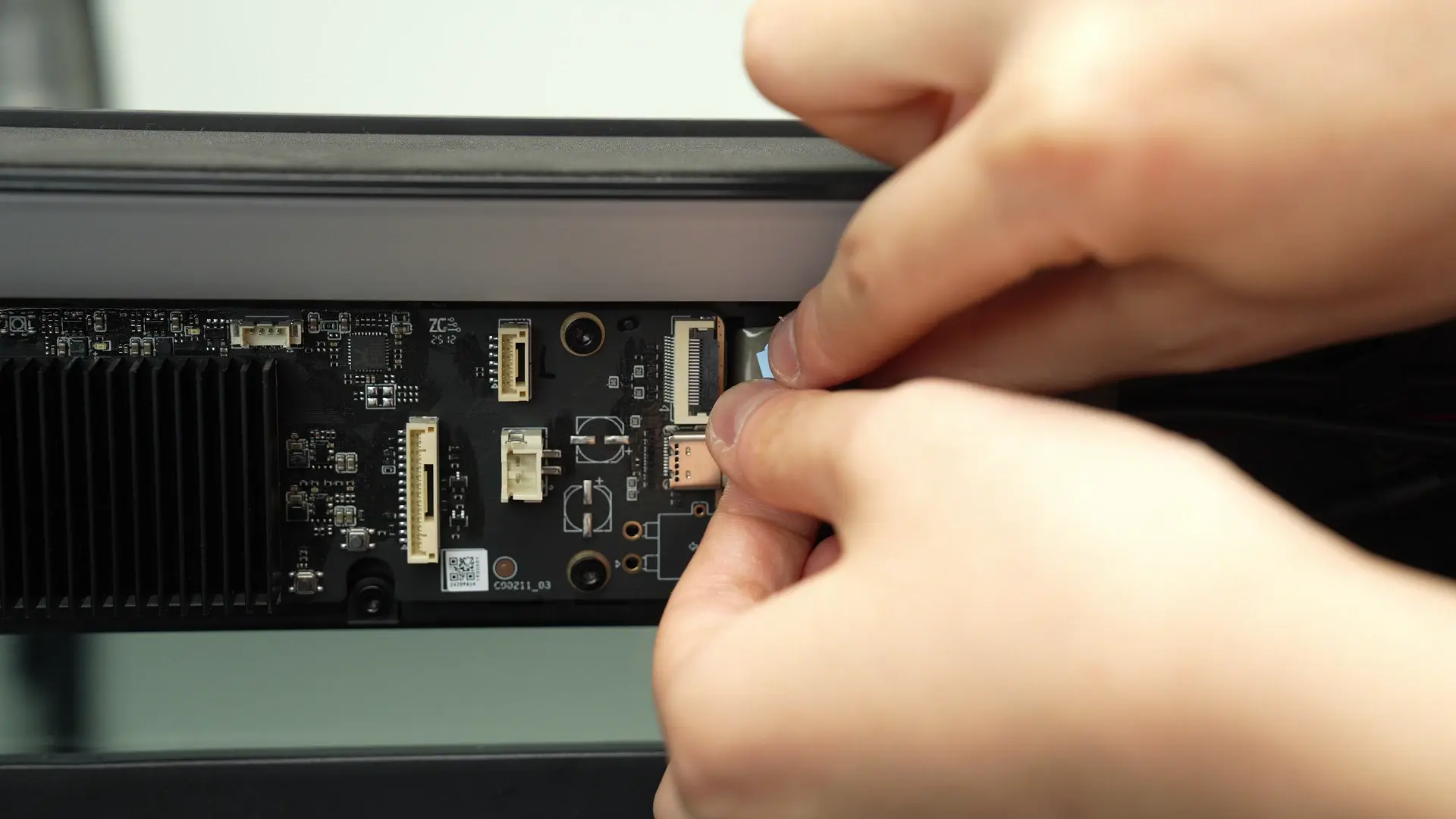

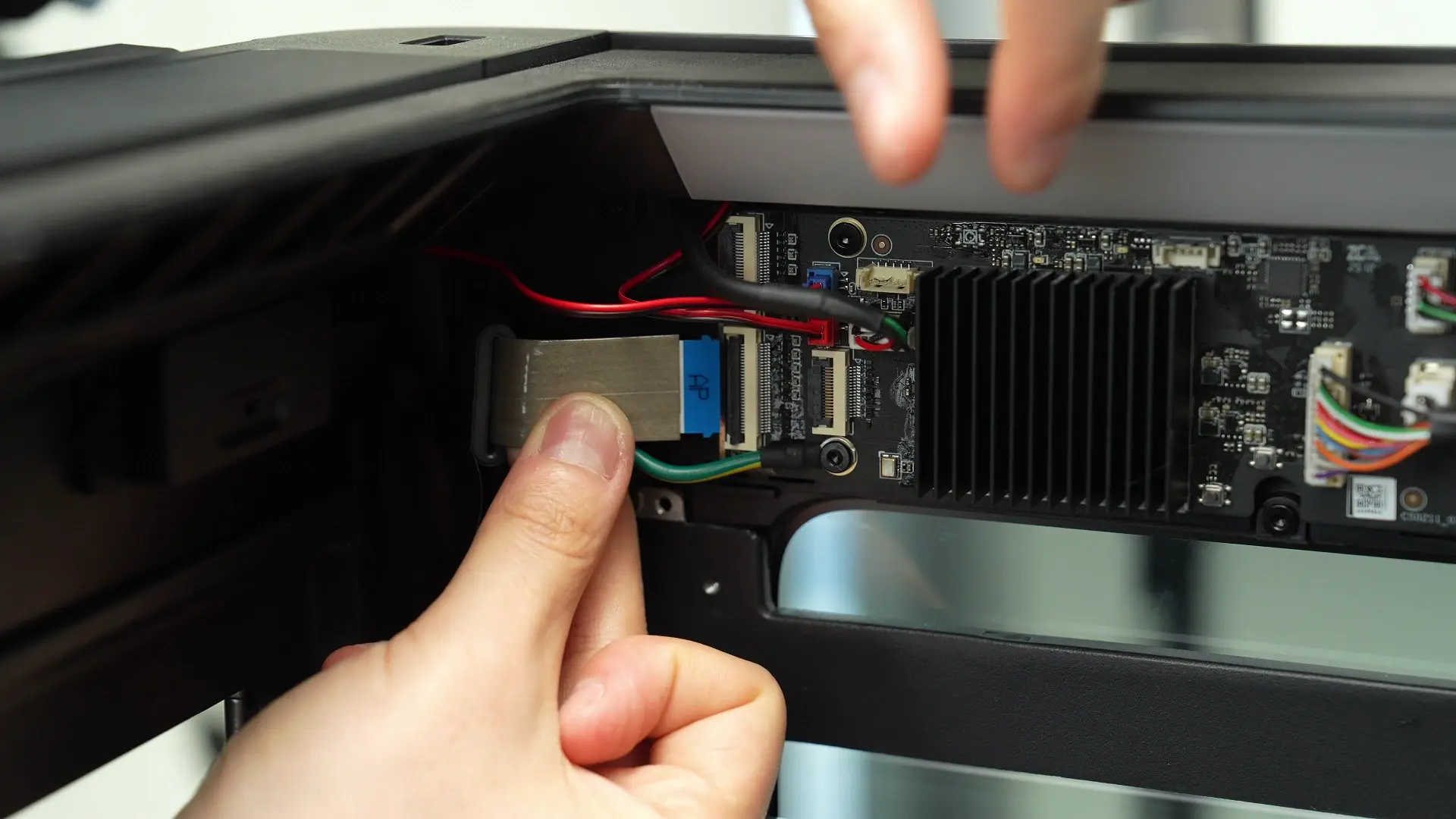

- 屏幕排线（#1），无线网口板 (#2) 和实况摄像头连接线（#10），排线左右两边的小耳朵需要嵌入插座中。#1 和 #10 需要将“AP”字样的一面朝向机箱内，并保证扣好卡扣后，卡扣平整无翘边。
plugging_suggestions_6_001.mp4
plugging_suggestions_7_001.mp4
plugging_suggestions_3_001.mp4

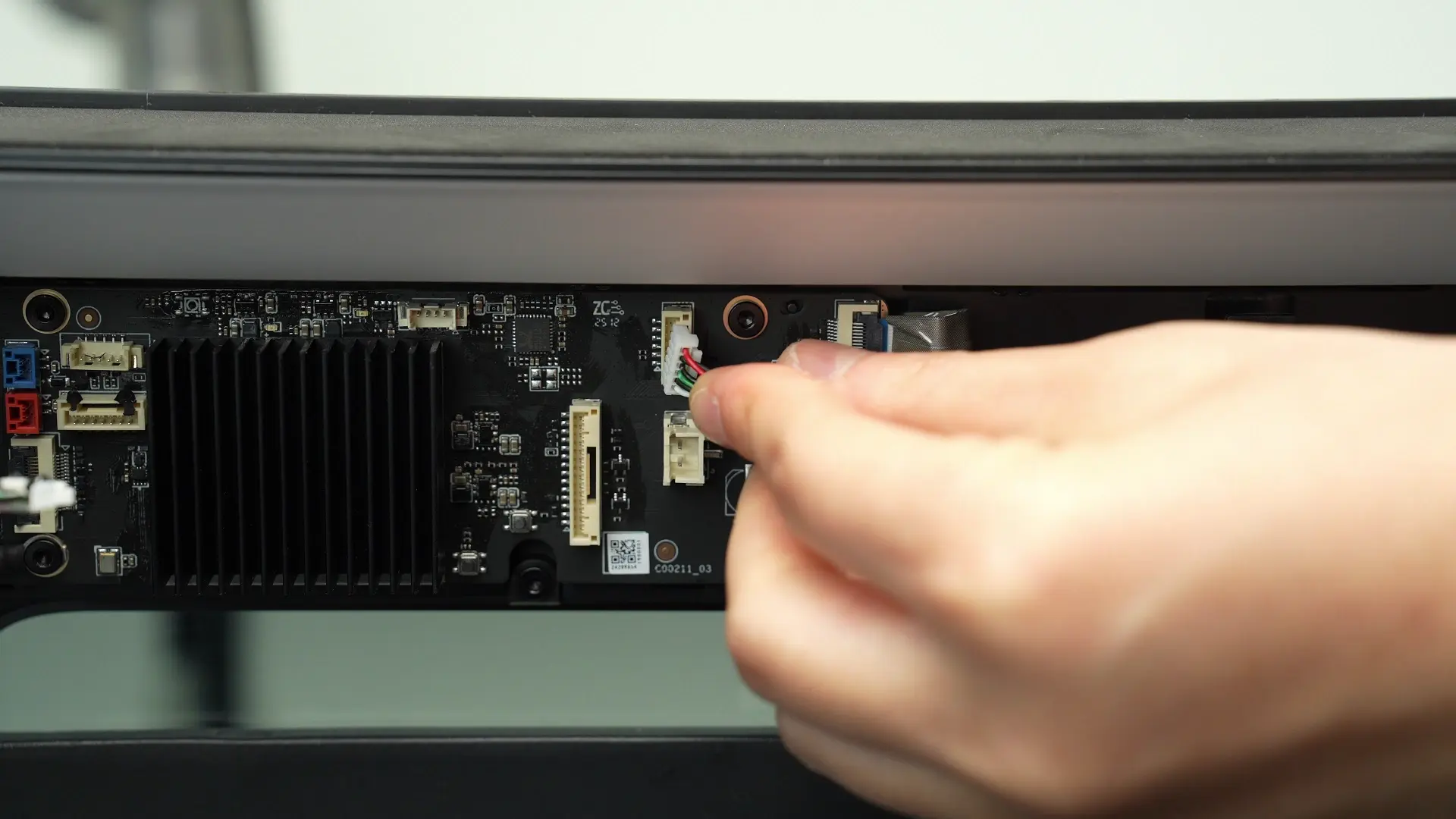

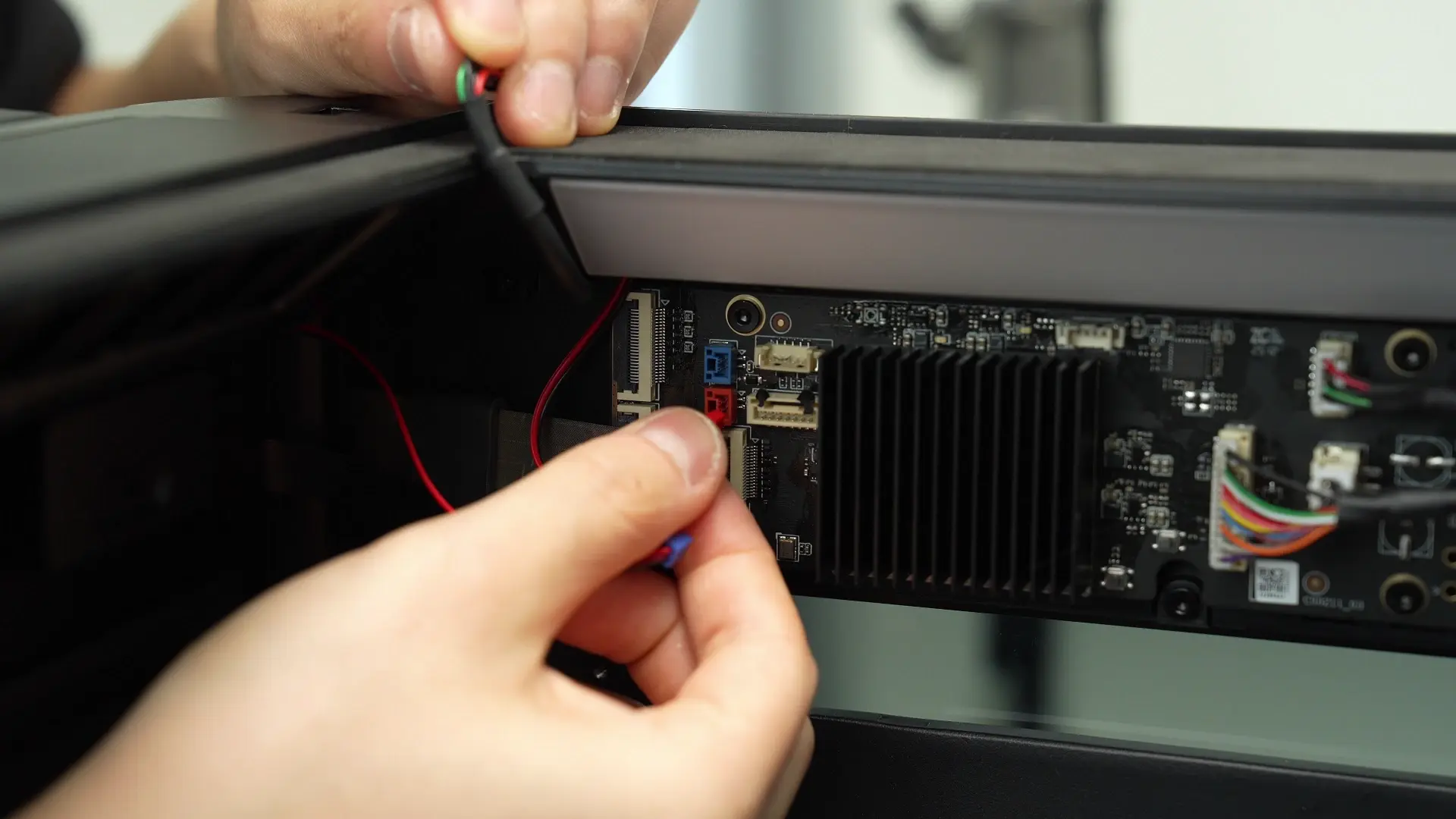

- 插 #3, #4, #5, #6, #8 排线插头时，需要注意对准卡扣方向插入。
plugging_suggestions_4_001.mp4
plugging_suggestions_5_001.mp4
¶ 步骤 3：装回 AP 板盖
注意：安装 AP 板盖前，需检查线缆是否阻碍 PTFE 管路，避免影响后续 PTFE 管的安装。
- 从靠近打印机背面的一侧扣回 AP 板盖，将箭头所示的两处均按压到位，右侧与缓冲器齐平，底部与护线盖齐平；
- 使用 H2.0 内六角扳手拧紧一颗固定螺丝（BT2.6x8）。
¶ 如何验证成功
连接电源线并打开电源。发起打印，检查是否有报错。
否则，请检查 AP 板上所有电缆是否连接正确，然后重试。如果问题仍然存在，请联系 Bambu Lab 技术支持寻求进一步帮助。
